Алюминиевые радиаторы Термал: виды и характеристики приборов, установка своими руками

Достоинства и недостатки

Алюминиевые радиаторы подвержены гидроударам

Приборы бренда часто устанавливают в российских отопительных системах, они пользуются большим спросом благодаря отличным эксплуатационным характеристикам. В перечень их основных плюсов включают:

  • компактные размеры и оптимальную толщину, возможность установки на открытых стенах и под слишком узкими подоконниками;
  • гарантию от производителя сроком до пяти лет;
  • совместимость с элементами и коммуникациями из металла или пластика;
  • простоту монтажа;
  • устойчивость к коррозии;
  • эстетичный внешний вид;
  • гладкость каналов, оптимальный уровень термодинамики и хорошую адаптацию к российским коммуникациям.

Из недостатков отмечают особенности алюминиевых батарей – внутри них время от времени образуется воздух, который необходимо стравливать. Специалисты отмечают также слабость резьбовых соединений, их герметичность может нарушиться из-за гидроударов.

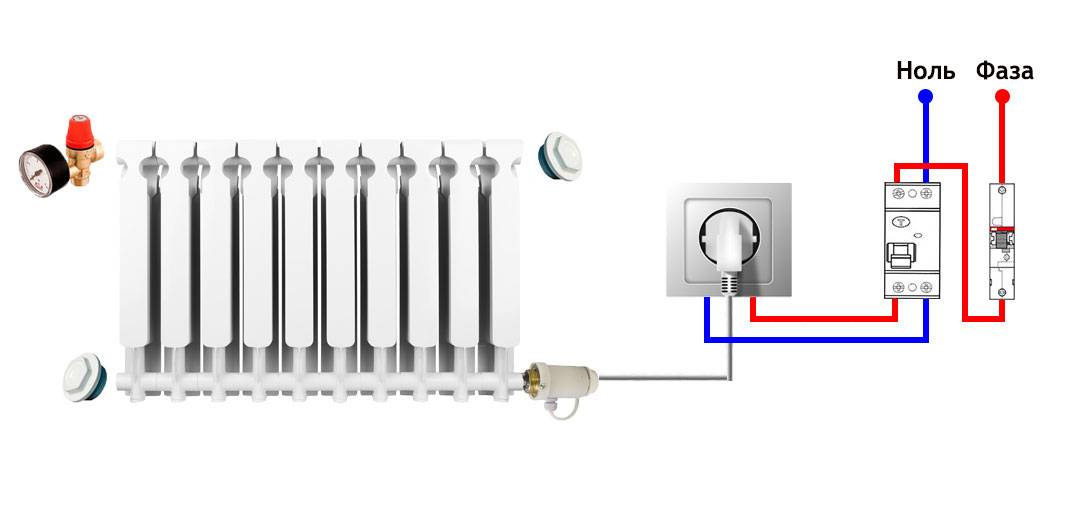

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14
Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15
Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Смотрите это видео на YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

  • боковое;
  • диагональное;
  • нижнее (верхнее);
  • седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Установка предохранительного клапана

Поэтому-то в конструкции и следует предусмотреть защиту в виде аварийного клапана.

Ошибка №12
Не ставьте стандартный взрывной клапан, как на бойлерах.

Вам нужен прибор с давлением срабатывания в 3 бара.

Рабочее давление стандартной чугунной батареи в центральной системе отопления – около 9 атмосфер (1бар=1атм). В нашей закрытой батарее в нормальном режиме обогрева оно будет не более 1,0-1,5 бар.

Для измерения давления, вместо одной из заглушек можно поставить небольшой манометр.

Вы в режиме реального времени сможете контролировать работу своей отопительной системы.

Ошибка №13
Нельзя направлять “подрывной” клапан в сторону стены, где стоит розетка с вилкой.

Для того, чтобы с него периодически не капала жидкость, предохранительный клапан можно перевернуть к верху. В этом случае будет преобладать высвобождение газов, а не воды.

Технические характеристики радиаторов «Глобал»

Торговая марка Global и ее продукция была представлена в 1971 году. Благодаря большому опыту работы и непрерывному совершенствованию технологий сборки, радиаторы этого итальянского бренда стали известны во всем мире. Сегодня этот бренд является одним из лидеров отопительного рынка. В 1994 году производитель выходит на российский рынок и стремительно осваивает его. С тех пор радиаторы «Глобал» стали еще более надежными и совершенными.

В нашей стране центральное отопление не отличается качеством теплоносителя и стабильностью давления, к чему, безусловно, подготовлены батареи Глобал.

Развитию и модернизации технологических процессов по изготовлению высокопрочных радиаторов способствовали сугубо российские условия эксплуатации отопительного оборудования. Ни для кого не секрет, что отечественные системы централизованного отопления отличаются нестабильностью давления и отвратительным качеством теплоносителя. Именно это и позволило создать оборудование, которое может работать в самых неблагоприятных условиях.

Впоследствии на рынке появляются биметаллические радиаторы «Глобал», отличающиеся стойкостью к гидроударам, высокому давлению, высоким температурам и агрессивному теплоносителю. Благодаря этому продукция итальянского бренда заслужила положительные оценки от российских потребителей – сегодня устройства «Глобал» установлены в десятках тысяч домов и квартир.

Пошаговая инструкция монтажа биметаллической батареи

Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер

Смотрите это видео на YouTube

Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:

  • биметаллическая батарея в сборе;
  • кронштейны – 4 шт.;
  • заглушка;
  • кран Маевского;
  • запорные краны – 2 шт.;
  • дрель-шуруповёрт;
  • лазерный уровень;
  • рулетка;
  • уровень;
  • маркер;
  • малярная лента.

После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.

  1. Рулеткой промеряют расстояние между местами соединений крайних секций.
  2. На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.
  1. Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться\ на равном расстоянии от двери и угла комнаты.
  2. Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
  3. Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
  4. На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
  5. Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
  6. Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
  7. Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.
  1. Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
  2. В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
  3. Установка запорных кранов диагональной схемы подключения батареи
  4. В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.

Монтаж алюминиевых радиаторов отопления своими руками

Алюминиевые радиаторы, по мнению специалистов, на сегодня зарекомендовали себя как эффективные и универсальные теплоснабжающие приборы. Их основное преимущество заключается в наилучшем соотношении между их стоимостью и теплоотдачей. Современные алюминиевые радиаторы позволяют эффективно их использовать в имеющихся условиях теплоснабжения, главное — правильно выполнить монтаж алюминиевых радиаторов отопления.

Работа выполняется в следующем порядке:

  1. Прежде, чем производится установка алюминиевого радиатора отопления, отмеряют середину проема окна. Эта отметка является основным ориентиром при проведении монтажа алюминиевых радиаторов отопления. Упростить измерения поможет использование строительного уровня — хорошо, если он будет лазерным.
  2. Рулеткой размечают середину окна и по уровню проводят вертикаль. Дальше измеряют высоту стены в промежутке от пола до подоконника. Потом отступают от подоконника 10 сантиметров и проводят горизонтальную линию, которая будет верхней границей отопительного прибора.
  3. Теперь нужно измерить алюминиевый радиатор. Петли в семисекционной батарее будут располагаться между первой и второй секциями, а также между шестой и седьмой. Требуется узнать расстояние между перечисленными секциями. В данном случае это 42 сантиметра. По обе стороны от вертикали отмеряют по 21 сантиметру и на горизонтали ставят метки. Разметка для верхних петель завершена.

Для определения месторасположения нижних петель измеряют расстояние между верхней и нижней трубами прибора. Например, в радиаторе Стера это 40 сантиметров. Теперь от каждой из этих меток отступают вниз на 40 сантиметров и ставят отметки. Дальше следует установка алюминиевых радиаторов отопления.

Качественные характеристики

Не менее важными являются значения качественных характеристик алюминиевых радиаторов отопления. Из также необходимо учитывать в момент составления проекта и приобретения основных компонентов.

Свойства теплоносителей

Алюминиевые радиаторы могут использоваться с двумя видами теплоносителей: водой или специальными антифризами. Выбор последних определяется в зависимости от их характеристик и химического состава:

  • Солевые – преимущественно используются в системах отопления с вторичным контуром. Способны выдерживать температуры в -20°С и ниже. От других антифризов отличается низким уровнем вязкости. Главным минусом солевого состава является высокая антикоррозийная активность, снижающаяся с зависимости от понижения температуры.
  • Этиленгликолевые и пропилен-гликолевые – способный функционировать в диапазонах температур от -20 до +130°С. Вне зависимости от степени нагрева или охлаждения, остаются в едином состоянии вязкости. Более востребованным считается этиленгликолевый антифриз. Популярность объясняется меньшей стоимостью и уровнем токсичности, свойственному этому составу.

Антифриз для заливки в радиаторы отопленияИсточник koffkindom.ru

Применимость конкретного теплоносителя с определённой моделью радиатора указывается в техническом паспорте элемента. Там же можно найти допу3стимые диапазоны величин водородных показателей рабочей жидкости.

9 место — Buderus Logatrend K-Profil 22 500: Характеристики и цена

Buderus Logatrend K-Profil 22 500

Девятое место рейтинга отходит Buderus Logatrend K-Profil 22 500. Данный радиатор может похвастаться заманчивой ценой, легким монтажом, а также съемной верхней крышкой. В сумме с надежностью изготовления рекомендуем модель для детального и близкого знакомства.

Buderus Logatrend K-Profil 22 500

Типпанельный
Конструкциянастенная
Подключениебоковое
Материалсталь
Максимальная рабочая температура120 °С
Межосевое расстояние450 мм
Максимальное рабочее давление13 бар
Цена3 248 ₽

Внешний вид 4.7/5

Качество покрытия 4.7/5

Надежность 4.7/5

Качество изготовления 4.8/5

Итого: 4,7/5

Общие правила установки радиаторов

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

  • Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
  • Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
  • Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

  • Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
  • Размещение в открытой нише — до 7%.
  • Частично закрывая решеткой — до 15%.
  • Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Обзор моделей и их стоимость

На данный момент производитель выпускает 2 модели: «РАП 300» и «РАП 500», которые отличаются техническими характеристиками.

«РАП 300»

Точная высота этих устройств — 331 мм. Минимальное количество секций — 3, а максимальное — 16.

Характеристики:

  • выдерживаемое давление — 24 атм. (краткосрочно допускается 35 атм.);
  • температура теплоносителя — не более +105 °C (кратковременно выдерживают до +135 °C);
  • длина секции — 80 мм;
  • мощность — 0,114 кВт;
  • вместимость секции — 0,08 л;
  • межосевое расстояние — 300 мм;
  • глубина — 52 мм;
  • вес секции — 0,7 кг.

Благодаря таким характеристикам устройства успешно устанавливаются в многоквартирных домах. Допускается как вертикальная, так и горизонтальная разводка. Для индивидуального отопления ограничений по давлению нет, так как показатель редко превышает 2–3 бара.

«Термал 300» в 1,5 раза менее мощная батарея, по сравнению с моделью 500. Ее средняя стоимость за одну секцию достигает 322 рубля.

«РАП 500»

Срок службы этой модели достигает 20 лет.

Технические характеристики:

  • мощность секции — 0,161 кВт;
  • межосевое расстояние — 500 мм;
  • объем секции — 0,12 литров;
  • высота — 531 мм;
  • глубина — 52 мм;
  • длина — 80 мм;
  • масса секции — 0,97 кг.

Эксплуатационные характеристики отечественных батарей «Термал» находятся на уровне лучших мировых стандартов. Среднерыночная цена за одну секцию — от 350 рублей.

Чем отличаются от зарубежных аналогов

Если сравнивать батареи «Термал» с аналогичной продукцией из алюминия, можно найти немало различий.

Изделия отличаются по нескольким параметрам:

  1. Окраска. В порошковое покрытие радиаторов «Термал» дополнительно добавляется пигмент повышенной белизны. В результате цвет радиатора получается глянцевым, стойким к механическим повреждениям. Многие традиционные модели, наоборот, покрываются только краской молочного цвета, которая тускнеет со временем, приобретая желтоватый оттенок.
  2. Прочность. Приборы не уступают по этому показателю изделиям из биметалла или конвекторам. Благодаря рациональной конструкции и современным сплавам, батареи успешно противостоят гидроударам в 12 МПа (120 атмосфер). Аналоговые изделия, как правило, изготавливаются из силумина, который не обладает такой прочностью.
  3. Материал. Основой для секций радиаторов Termal служат закаленные экструдированные профили. Процесс их изготовления осуществляется при помощи пресса с давлением в 2000 тонн. Этот метод позволяет изготавливать зеркально чистые внешние и внутренние поверхности радиаторов с равномерной структурой и повышенной прочностью. Аналогичные изделия изготавливаются из силуминовых сплавов. Из них можно выполнять сложные отливки, но данный материал имеет микропоры, что делает продукцию более хрупкой.
  4. Срок службы. Прессованные изделия способны служить порядка 20 лет, что подтверждается натурными испытаниями в соответствии со стандартом АВОК, п.5.1.9.
  5. Конструкция. «Термал» выпускает монолитные батареи с количеством секций от 3 до 16 единиц.
  6. Толщина. Данный показатель у приборов — всего 52 мм. Как результат, снижается общая масса изделия, что облегчает монтажные работы. Что касается импортных аналогов, то они толще в 1,5–2 раза и для их установки необходимо соблюдение определенных требований.
  7. Контроль качества. Радиаторы «Термал» обязательно испытываются давлением в 36 атмосфер, после чего на них ставится специальное клеймо. Благодаря современным технологиям строго отслеживается каждый этап производства. Аттестация ISO только повышает доверие к компании со стороны покупателей. У импортных изделий зачастую заводская документация отсутствует, поэтому сложно судить о качестве такой продукции.
  8. Водородный показатель pH. Батареи российского производителя могут работать в условиях рабочей среды с pH = 10. В централизованных отопительных системах этот показатель варьируется от 8,3 до 9. Для импортных обогревательных приборов порог щелочного значения устанавливается на отметке не более 8.
  9. Герметичность. Изделия «Термал» характеризуются современной двухуровневой системой герметизации. Наряду с использованием резиновых уплотнительных колец также запрессовываются штуцеры. В ходе эксплуатации такая конструкция покрывается илом, который дополнительно повышает герметичность. В аналогичных импортных приборах используются плоские уплотнители, которые считаются менее надежными.

Из этого можно сделать вывод, что батареи отечественной идеально подходят для центральных систем отопления.

Цены на модельный ряд радиаторов Термал

радиаторы термал

Как правильно установить алюминиевую батарею своими руками?

Такой процесс проходит поэтапно.

Подготовительные работы

Они начинаются с того, что производится определение места будущей установки радиатора и фиксируются кронштейны.

Для грамотного расчёта монтажа батареи обязательно учитываются следующие строительные показатели отступов:

  • от 10 см и более — от подоконника;
  • 3–5 см от стены;
  • примерно 12 см от уровня пола.

Фиксация кронштейна к стене производится с помощью дюбелей. Отверстия, оставленные сверлом, заполняются цементом.

Если батарея напольного типа, то она помещается на специальную подставку, а к стене крепится слегка, лишь для установки её устойчивого баланса.

Сборка радиатора

Перед непосредственным запуском батареи, необходимо пошагово произвести монтаж:

  • вкрутить заглушки и радиаторные пробки;
  • стыковка с запорной арматурой;
  • сбор терморегуляторов;
  • контроль устойчивости ниппелей;
  • фиксация воздухоспускных клапанов.

Внимание! Для дальнейшей правильной эксплуатации клапанов требуется установить их выпускные головки таким образом, чтобы они были обращены вверх. После выполнения всех шагов радиатор фиксируется на кронштейны. После выполнения всех шагов радиатор фиксируется на кронштейны

После выполнения всех шагов радиатор фиксируется на кронштейны.

Крюки располагаются между секций. Подробная инструкция по сборке алюминиевого источника обогрева помещения должна идти с ним в комплекте.

Правила эксплуатации


Одно из достоинств — малая глубина, второе — почти сплошная лицевая панель Еще раз напомним: радиаторы «Термал» — неразборная конструкция, перебрать их невозможно: нарушится герметичность. Запрещается полностью перекрывать подводящий трубопровод при закрытом спускном клапане на воздухоотводчике. Нельзя оставлять радиатор надолго незаполненным теплоносителем: начинается активная коррозия.

Два-три раза за сезон необходимо стравливать воздух. Если установлен автоматический воздухоотводчик, ничего делать не нужно, если ручной (кран «Маевского») — необходимо вручную открывать кран. Для этого, вставив ключ или отвертку в соответствующий паз, провернуть на один оборот против часовой стрелки (больше не надо, при большом давлении вернуть на место выкрученный запорный цилиндр будет проблематично). Если в батарее есть воздух, он начинает выходить (слышно шипение), потом понемногу начинает выходить теплоноситель (подготовьте банку и/или тряпку). Когда струйка теплоносителя станет сплошной, весь газ вышел. Закручиваете кран, повернув ключ (отвертку) в обратном направлении. Сильно можно не затягивать — через микро-отверстие будет понемногу выходить газ, и стравливать его придется реже.

Вообще, данная процедура повторяется после запуска системы несколько раз с каждым радиатором. Потом нужна будет периодическая проверка (раз в пару месяцев). Если газообразование будет проходить активно, это значит, что система работает неправильно, требуется консультация специалиста.

Для предотвращения повреждения радиатора при опрессовке систем многоэтажных домов, возможно кратковременное отключение на время испытаний. Только перед тем, как закрыть шаровые краны, нужно открутить клапан воздухоотводчика.

Чистку наружных поверхностей проводить нужно 2-3 раза в сезон. Использовать только мягкие материалы без абразивных составляющих.

Конструкция и типы обогревателей из стали

Стальные батареи отопления бывают двух видов:

  1. Панельные изделия, представляющие собой цельную конструкцию.
  2. Трубчатые радиаторы, состоящие из секций.

Технология изготовления батарей отопления из стали у всех производителей практически одинаковая. Так называемые радиаторы стальные – штампованные изделия, изготовленные путем глубокого штампования поверхности металлического листа.

Производство включает в себя несколько этапов:

  1. Высококачественную листовую сталь пропускают через пресс, который формирует на ее поверхности 2 горизонтальных канала вверху и внизу и вертикальные по 3 штуки на каждые 10 см длины. Они будут пропускать через себя теплоноситель после подключения к отопительной системе и являются, как преимуществом, так и недостатком стальных панельных систем.
  2. Две штамповки соединяют при помощи роликовой сварки вместе, создавая тем самым панель. Именно она является основой этого типа батарей отопления.
  3. Готовое изделие подвергают методу многоступенчатой окраски, в которую входит не только придание ему определенного цвета (чаще всего белого), но и обработка антикоррозийным средством, и финишным глянцевым покрытием. Эти манипуляции значительно увеличивают срок эксплуатации изделия.
  4. Каждая панель оснащается набором монтажных устройств, и пакуется в специальную тару, оберегающую их от ударов при перевозке.

Так выглядит общая технология, по которой изготавливаются батареи панельного типа. Отличия у каждой фирмы могут состоять в толщине и качестве листовой стали, а так же материале, из которых делают комплектующие элементы для них.

Трубчатые стальные радиаторы состоят их двух коллекторов, расположенных внизу и верху и трубок между ними. Эти конструкции могут состоять из нескольких секций, количество трубок в них может варьироваться от 3-х до 6-ти.

Как панельные, так и секционные стальные отопительные радиаторы могут быть настенными и напольными, стандартными или вертикальными, а их мощность зависит от типа модели.

Особенности технологии

Радиаторы отопления Termal изготавливаются из коррозионно стойкого сплава алюминия АД 31. Технология производства — экструзионная. Отдельно формуются вертикальные колонки и горизонтальные коллекторы. В колонках методом штамповки выдавливаются защелки, которые сцепляются с соответствующими пазами в коллекторах. Этим замком обеспечивается высокая прочность изделия.

Так выглядит в интерьере

Герметичность обеспечивается сдвоенными резиновыми уплотнительными кольцами. Вокруг каждого вертикального канала в горизонтальном коллекторе протачивается две канавки, в которые укладываются уплотнительные кольца из термостойкой резины.

Герметичность соединения вертикальных и горизонтальных коллекторов обеспечивается двумя резиновыми кольцами

После сборки собранные радиаторы под прессом формуются в единый узел. Потому алюминиевые радиаторы «Термал» неразборные, их перепаковка исключена. С завода поставляются в полностью готовом виде. Для монтажа остается только навесить батарею на крюки или кронштейны (можно тоже заказать с завода), установить переходники, запорную арматуру, воздухоотводчик и заглушку.

Окрашиваются собранные изделия по методу порошкового напыления в электростатическом поле. Эта технология позволяет добиться высокой стойкости краски к механическим повреждениям. К основной краске добавляется специальный пигмент, который предотвращает появление рыжего оттенка краски со временем или под воздействием ультрафиолета.

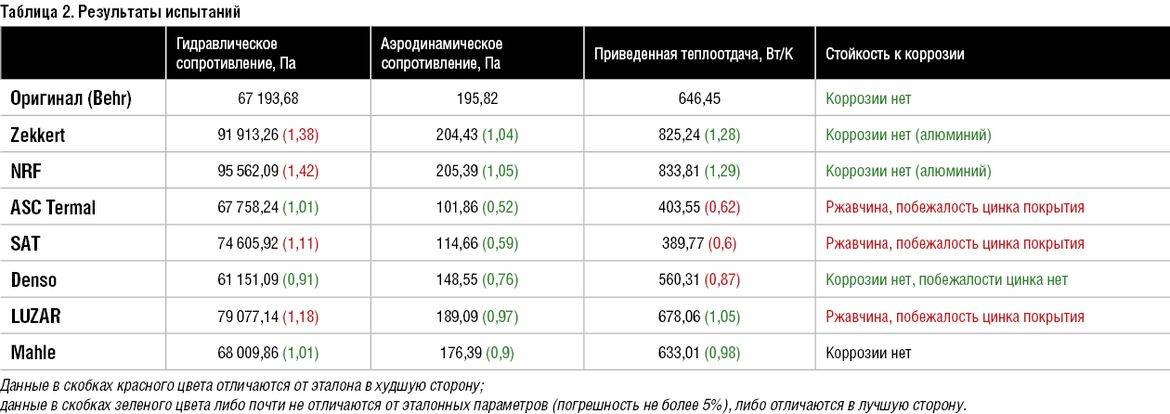

Установка

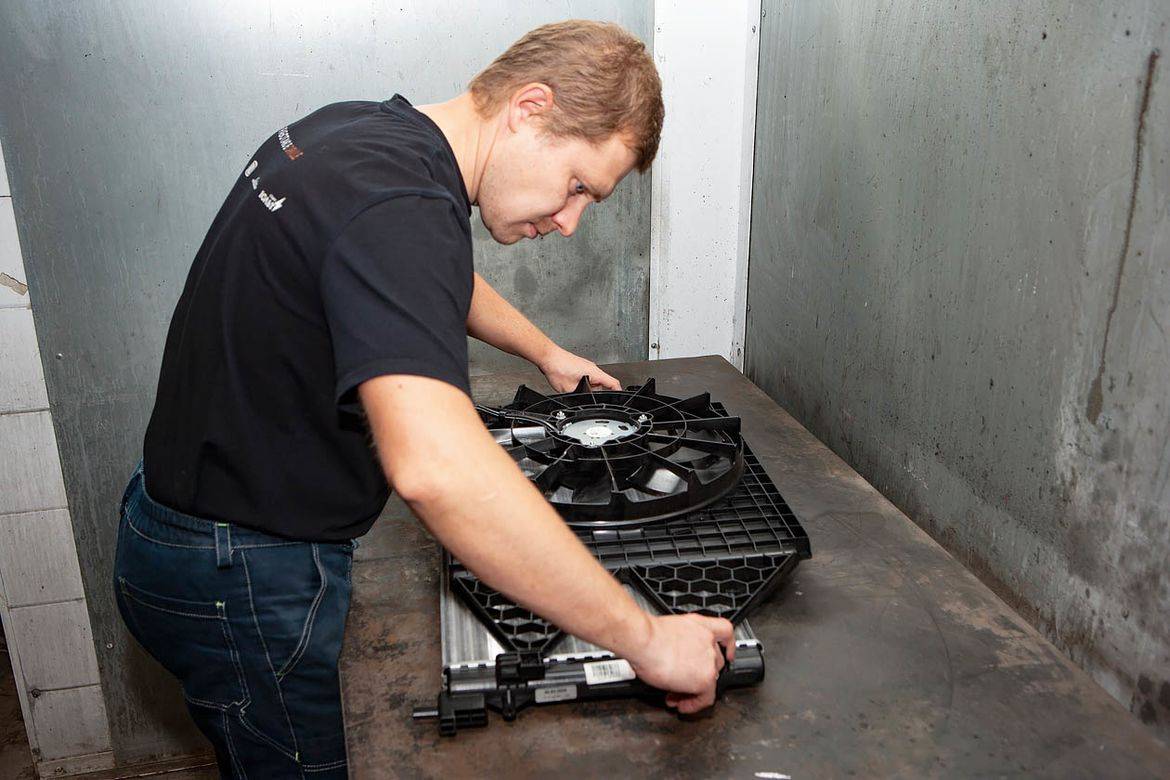

Так как самым первым действием покупателя после покупки будет установка радиатора в автомобиль, мы выполнили проверку на собираемость радиаторов охлаждения с деталями, с которыми он соединяется: радиатором кондиционера, электровентилятором охлаждения и кронштейнами, с помощью которых радиатор закрепляется в рамке.

Помимо оригинального радиатора без замечаний состыковались только NRF, Mahle и Zekkert. У Luzar туго налезли кронштейны крепления радиатора. У ACS Termal и SAT не совпало одно крепление для соединения с оригинальным радиатором кондиционера.

У радиаторов ACS Termal и SAT не совпадают отверстия для крепления с радиатором кондиционера

У Denso остается излишняя свобода после установки вентилятора охлаждения — на кочках он может свободно перемещаться (до 2 мм) в кронштейнах крепления. Также на пластиковых патрубках буртики для удержания резиновых шлангов отлиты только на 180 градусов, что может привести к сползанию патрубка при создании давления.


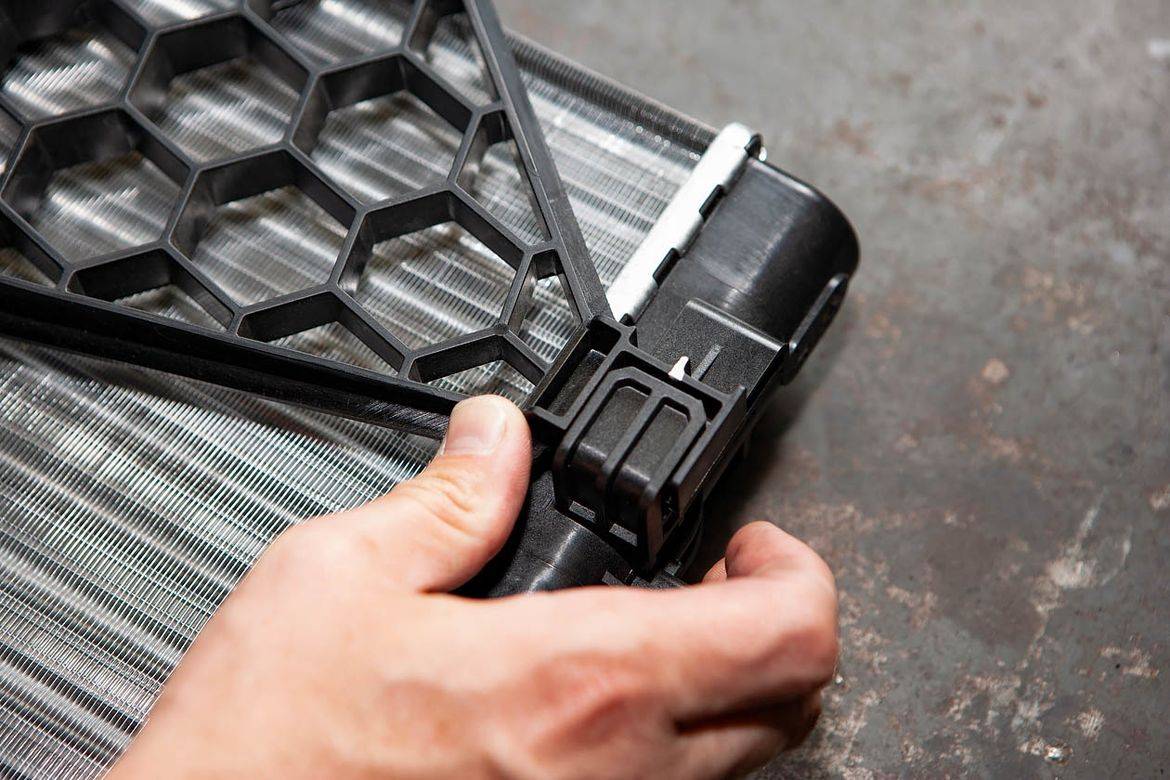

Радиатор Denso. Кожух вентилятора охлаждения неплотно устанавливается в кронштейн

Важно

Для того, чтобы не нарушить рассчитанного порядка, как подключить алюминиевые радиаторы отопления нужно соблюдать два условия.

  • Устраивая отвод от подающей магистрали к батарее и выход возвратного течения следует обязательно использовать трубы с площадью сечения, указанной производителем секций.
  • Диаметр основных подающего и обратного трубопроводов должен превышать диаметр отводов не менее, чем в два раза.

В большинстве случаев нагретая жидкость подается по магистральным сетям сверху. Но иногда, особенно в строениях середины прошлого века, этот порядок может быть нарушен. Перед началом работ уточните направление подвода теплоносителя в местном эксплуатационном учреждении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
