Воздухоотводчики для систем отопления: виды и установка

4 Принцип работы автоматического устройства

Автоматический воздушник может использоваться как для отопления, так и для систем горячего водоснабжения. Такой прибор функционирует без каких-либо вмешательств человека. Механизм состоит из латунного корпуса и бочонка, расположенного вертикально, и имеет резьбовые соединения. Внутри прибора находится пластмассовый поплавок. К нему подсоединяется клапан, на который воздействует вода. Принцип работы автоматического воздухоотводчика для отопления заключается в следующем:

1. 1. Когда камера находится в рабочем состоянии, корпус заполняется водой, которая оказывает давление на поплавок и прижимает его кверху. Воздушный клапан перекрыт.
2. 2. Во время скопления воздуха в этой камере начинается снижаться уровень жидкости. Поплавок постепенно опускается.
3. 3. При критическом снижении количества воды клапан открывается, что приводит к спуску скопившегося воздуха наружу.
4. 4. После полного вытеснения весь механизм возвращается в прежнее положение. Клапан снова закрывается.

Когда отопительная система наполняется жидкостью, постоянно происходит сброс воздуха до тех пор, пока поплавок не поднимется в верхнюю часть камеры. После наполнения резервуара водой пружина начинает воздействовать на клапан, а тот перекрывает отверстие.

Автоотводчики газов могут быть с угловым или прямым подсоединением. Одни производители выполняют конструкцию так, чтобы сброс происходил вертикально, а другие — в сторону. Для обычного бытового использования такие различия практически не имеют никакого значения.

Фирмы, производящие автоспускники, постоянно совершенствуют свою продукцию. Ведущие компании снабжают изделия некоторыми дополнительными функциями, к которым относятся:

1. 1. Защита устройства от гидроударов. Для этого в конструкцию добавляют отражающую пластину.
2. 2. Дополнительные горизонтальные штуцера. Они служат для более эффективного сбора небольших воздушных пузырьков.
3. 3. Установку мини-клапана можно произвести непосредственно в радиаторную заглушку.

Воздухоотводчики для системы отопления: Виды и назначение

Завоздушенность отопительной системы — большая проблема, с которой сталкиваются практически все, у кого в доме или квартире установлено водяное отопление.

Из-за формирования воздушных пробок, количество теплоносителя в источниках тепла резку уменьшается, что может существенно снизить эффективность всей отопительной системы.

Для того, чтобы  бороться с этим явлением, используются автоматические и ручные воздухоотводчики. О них и пойдет речь в данной статье.

Как воздух попадает в отопительную систему?

В случае с центральной системой отопления, и не только, воздух в системе есть всегда. Источников много, но главная проблема — слив теплоносителя в межсезонье. В результате, после слива воды, в трубах и радиаторах остается воздух.

В начале сезона, когда вновь подают теплоноситель, воздух из системы вытесняется не полностью, как результат — образуются воздушные пробки, которые блокируют прохождение воды, как результат — снижают тепловую эффективность, или даже полностью блокируют теплоснабжение на одном из участков отопительной ветви.

Также, в следствии того, что система труб не идеальна, в местах подтеков, небольших прорывов и т.д. заходит воздух, после чего он остается в системе.

Кроме того, в процессе подпитки системы теплоносителем, часто вместе с водой в растворенном виде (в виде пузырьков) воздух попадает в систему.

Некоторые из металлов, которые используют для производства радиаторов, при контакте с водой, в небольших количествах, способны провоцировать выделение из воды водорода.

В результате, пузырики воздуха скапливаются в местах, где затруднено их прохождение. Как следствие — образование воздушной пробки, которая может с легкостью блокировать прохождение теплоносителя, тем самым заблокировав какой-то из узлов тепловой системы.

Как бороться с завоздушинностью системы? Типы воздухоотводчиков

Для того, что бы избавиться от воздуха в системе придумали два типа воздухоотводчиков, автоматический и ручной (его также называют «Кран Маевского»). Рассмотрим более детально, что из себя представляют эти устройства.

Кран Маевского

Принцип работы ручного воздухоотводчика крайне прост. За основу был взят игольчатый клапан, который должен блокировать прохождение воздуха. Устанавливается данный клапан на радиатор, в самую верхнюю точку. При открытии клапана, лишний воздух стравливается, как следствие, воздух из системы уходит.

Разновидностей ручных воздухоотводчиков масса. Некоторые с клапанами, другие гайкового типа. Но суть остается одна. Стоимость относительно небольшая. Обычно, это не более 500 рублей.

Автоматический воздухоотводчик

Автоматическая система отведения лишнего воздуха значительно сложнее.

Для сигнализации наличия воздуха, в автоматической системе воздухоотвода присутствует поплавок, который в случае появления в системе воздуха блокирует клапан, открывая заслону для стравливания воздуха. Когда воздух вышел, система также, в автоматическом режиме открывает клапан, и движение теплоносителя возобновляется.

Система более дорогая, ее стоимость начинается от 1500 рублей. Некоторые экземпляры могут обойтись до 10 тысяч.

Хотя автоматическая система более удобна, в случае выхода ее из строя, возможен потоп (в случае, если поплавок заклинит, и после стравливания воздуха, в системе начнет сочиться теплоноситель). Более дорогие модели лишены таких недостатков.

Если вы решили взять недорогой автоматический воздухоотводчик, поинтересуйтесь у продавца его качеством, изучите отзывы.

Побеспокойтесь, что бы в случае выхода его из строя вы и ваше имущество понесло минимальные убытки.

Что это такое

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой «умное» устройство для радиатора присоединяют к определенному узлу системы отопления.

Чтобы понять, как работает автоматический воздухоотводчик, обратите внимание на конструкционные особенности:

1. Имеет литой латунный корпус.
2. Уплотнительное кольцо.
3. Запорный механизм и крышка.
4. Игольчатый механизм соединен через флажок с поплавком из полимерной смолы.
5. Жиклер.

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном полноценно работающем состоянии внутри литой конструкции находится горячая вода. Она поднимает на максимальную высоту камеры «умного» устройства пластмассовую сердцевину. В этот момент закрывается игольчатый клапан – воздухоотводчик автоматический находится в состоянии покоя.

1. Если в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру – область приема металлического корпуса.
2. Поплавок, соединенный тягой с игольчатым клапаном, опускается вниз или падает из-за осевшего уровня воды, за флажок тянет за собой «иглу».
3. В положении «открытая игла» в устройстве открывается небольшое отверстие, и скопившийся воздух благополучно покидает систему.
4. Вода заполняет освободившееся пространство, поднимая уровень положения поплавка. Он толкает игольчатый клапан вверх, отверстие плотно закрывается.

Воздухоотводчик автоматический для радиатора удаляет незначительное скопление воздушных масс из каждого контура, и радиаторы полноценно нагревают всю площадь экрана.

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Преимущества в автоматике

Отследить накопление воздуха в каждом контуре в режиме реального времени практически невозможно. А завоздушенность системы требует усиленной работы котла и насоса. Чтобы оборудование не работало вхолостую и не было перерасхода энергоресурсов, потери тепла, необходимо установить автоматический воздухоотводчик.

Когда он необходим

Иногда после завершения отопительного сезона воду полностью удаляют либо меняют. Вследствие чистки от ржавчины автоматические воздухоотводчики в системе отопления при снижении уровня воды открываются – процесс опорожнения происходит быстрее. Если работу устройства на радиаторе и трубах можно контролировать, то систему теплого пола нет. В этом случае без автоматики не обойтись. Необходимость установки автоматики обусловлена в следующих случаях:

1. Установка в радиаторах в связи со сложной схемой контура, в верхней части которого создаются удобные полости для скопления воздуха.
2. Полотенцесушитель оснащают «умным» прибором, так как ручной вариант управления находится высоко.
3. Для нормального функционирования системы обвязки котла невозможно обойтись без автоматики, которая будет контролировать наличие воздуха в системе и обеспечит безопасную эксплуатацию.
4. Если на трассе есть участок с выступом вверх (байпас), в этом случае все петли или П-образные отводы являются удобным местом для накопления и автоматического сбрасывания воздушной массы.
5. Коллекторы, присутствующие в конструкции теплого пола, на этапе производства оснащают двумя воздухоотводчиками на обратную и прямую линии подачи теплоносителя.

Как выбирать автоматический воздухоотводчик?

Начинать подбор стоит с типа конструкции, которая определяется положением выходного патрубка целевого оборудования. Далее следует учесть рабочие параметры – в том числе температуру водной среды и предельные величины давления. Некоторые модели имеют и пределы чувствительности в отношении влажностного коэффициента – желательно, чтобы он не превышал 80%. Если говорить о производителях, то сантехники рекомендуют ориентироваться на российские, турецкие и итальянские бренды. К примеру, качественные изделия поставляет компания VALTEC. Ее модель VT.501 имеет широкие диапазоны рабочих параметров, отличается универсальностью и надежностью. Как базовое решение можно рассматривать автоматический воздухоотводчик Danfoss серии Airvent. Данная версия подходит для трубопроводов, вентиляционных установок, водосборников и кондиционеров. Стоимость этого воздухоотводчика составляет всего 400 руб. К слову, если необходимо комплексно обеспечить масштабную систему отопления с несколькими точками выпуска газов, то лучше заранее приобретать устройства в наборах для коллекторных групп.

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

• вид устройства;
• материал изготовления;
• технические параметры оборудования;
• производителя.

Разновидности

Производителями выпускаются автоматические воздухоотводчики следующих видов:

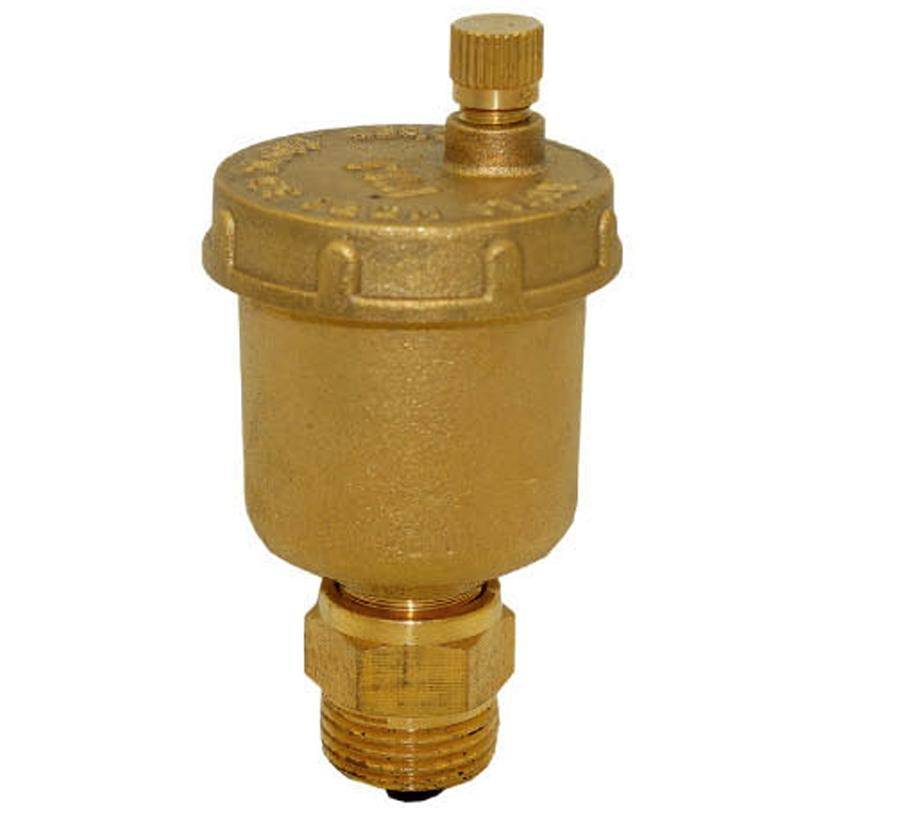

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Устройство для удаления воздуха прямого типа

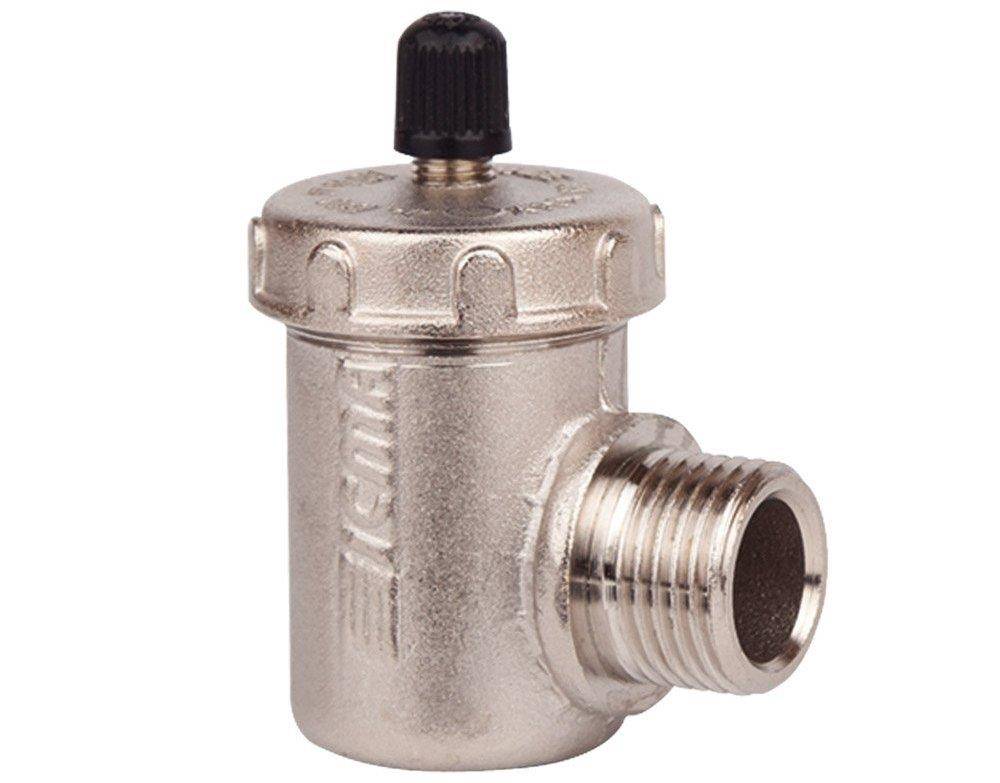

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

Устройство для удаления воздуха углового типа

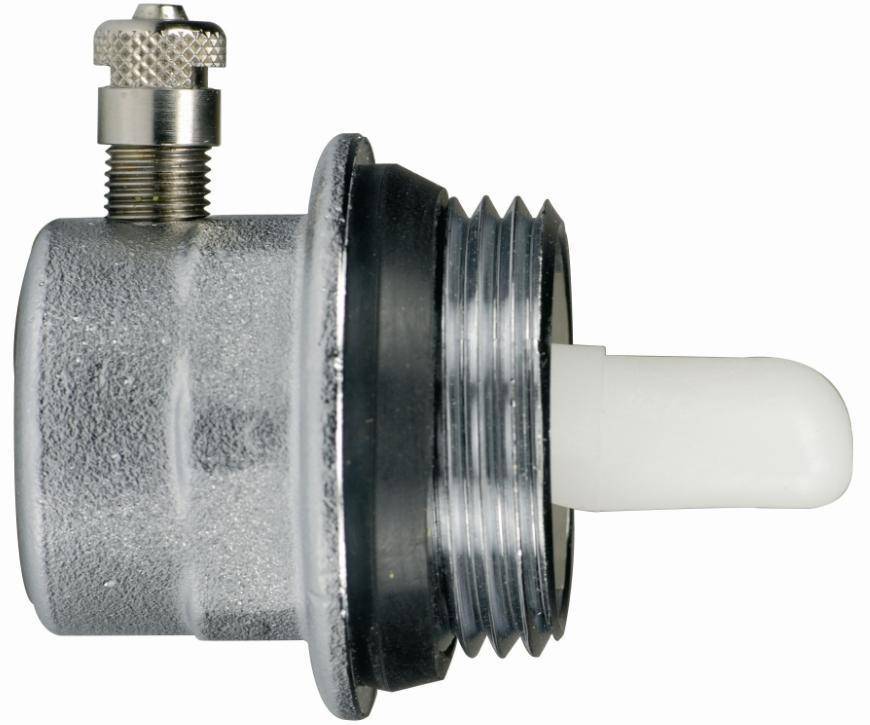

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

• из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
• из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Оборудование, изготовленное из никелированной латуни

• из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
• из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

• вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
• максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
• максимальная температура окружающей среды;
• внутреннее давление в системе отопления.

Дополнительно определяются:

• условный проход (диаметр оборудования);
• высота и ширина оборудования;
• вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Основные параметры выбора

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

• ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;

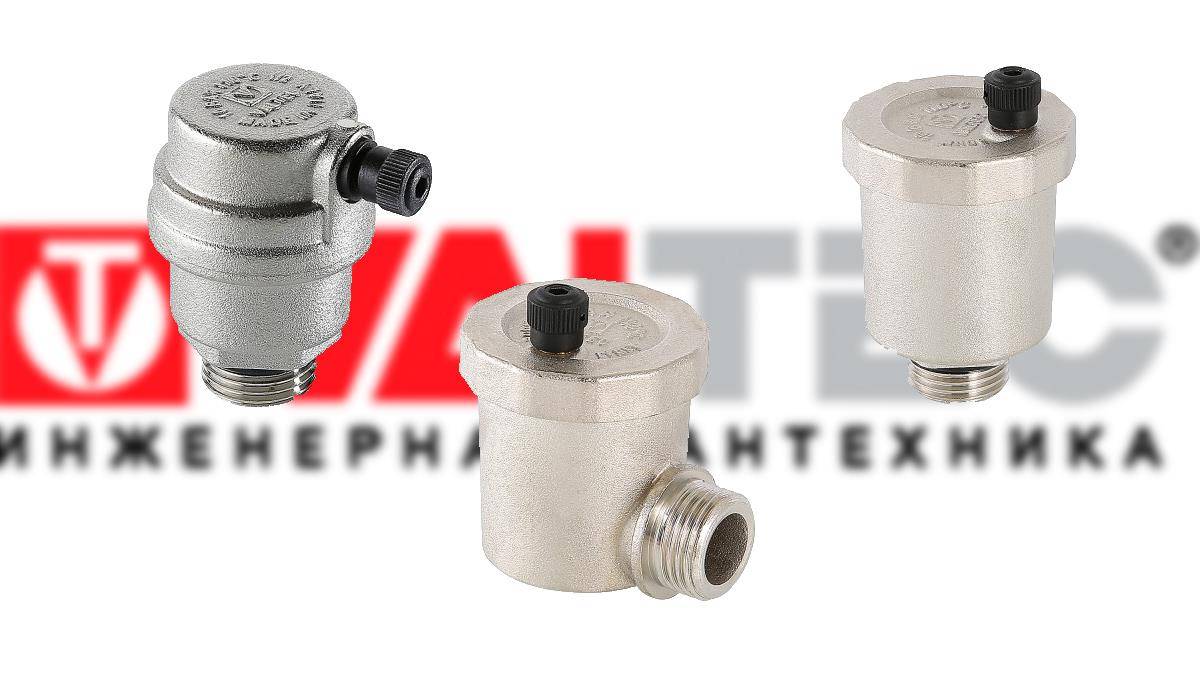

• Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

• Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
• Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
• Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Механический

Корпус ручного спускника обычно сделан из латуни, имеет простую конструкцию и маленькие размеры. Основной частью всего крана Маевского является запорный клапан игольчатого типа. Чтобы задействовать его и выгнать воздух, необходимо провернуть винт против часовой стрелки на один оборот специальным ключом, отвёрткой или рукой, в зависимости от модели устройства. Игла открывает отверстие и через него выходят газы. В этот момент будет слышен слабый звук шипения. Как только весь воздух вышел, через отверстие начинает вытекать теплоноситель. После этого необходимо закрутить винт до конца.

Внимание! Если система отопления принудительная, то перед спуском воздуха следует выключить циркуляционные насосы.

Единственный недостаток механических устройств – все действия с ними приходится проводить вручную.

Как убрать воздух при помощи ручного крана Маевского?

Чтобы открыть воздушный клапан, нужно вооружиться подходящим инструментом. Это может быть отвертка или небольшой рожковый гаечный ключ — зависит от модели изделия. Далее нужно сделать следующее:

1. Под кран подставляется небольшая емкость, можно даже просто положить тряпку.
2. При помощи ключа или отвертки винт крана поворачивается на пол-оборота против часовой стрелки. Исходящий воздух проявит себя характерным шипением.
3. Как только из отверстия начнет вытекать теплоноситель, кран нужно закрыть.
4. Далее нужно подождать некоторое время, чтобы выделилась новая порция воздуха (в системе он обычно пребывает в смешанном с водой виде), и повторить процедуру.

Иногда шток крана, будучи прихваченным ржавчиной, отказывается поворачиваться. В таком случае нужно капнуть на него керосином и после некоторой паузы повторить попытку.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:

Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

6 Рекомендации по выбору

Наиболее важной рекомендацией является то, что нельзя покупать клапаны китайского производства. Практически все модели этого происхождения имеют сомнительное качество

Последствия такой экономии могут привести к следующему:

1. 1. Параллельно с воздушными пробками прибор будет пропускать жидкость. Это приводит к падению давления в контуре, а также к появлению подтёков на корпусе, стенах и полу.
2. 2. Воздухоотводчик плохого качества может просто не сработать.
3. 3. Теплоноситель довольно быстро приводит в негодность все конструктивные элементы клапана.

С механическими устройствами такая проблема возникает гораздо реже, так как в их конструкции практически нечему ломаться. Эти изделия не являются каким-то сложным оборудованием, поэтому их стоимость довольно низкая. Даже известные производители (например, Valtec) предоставляют продукцию по средней цене. Также высокими качественными характеристиками славятся автоматы фирмы Spirotech. Основные советы по выбору:

1. 1. Механический клапан лучше покупать с пластиковой или металлической ручкой. Это устраняет необходимость возиться с различными ключами или отвёртками. Пользоваться устройством удобно даже в местах, куда доступ затруднён.
2. 2. Если в доме есть маленькие дети, то желательно устанавливать обычный ручной кран, предназначенный под регулировку отвёрткой. Ребёнок может открутить сбросник с ручкой и ошпариться теплоносителем.
3. 3. Рекомендуется покупать приборы с автоматическим отсекателем.
4. 4. Если позволяет бюджет, можно приобрести устройство с дополнительными функциями. Это делает эксплуатацию системы более удобной.
5. 5. Специальное анодированное напыление клапана практически не играет никакой роли. Оно только снижает степень коррозии металла.

На рынке можно встретить комбинированные конструкции, которые тоже оснащаются сбросником. К ним относятся балансировочные вентили, различные запорные арматуры, циркуляционные насосы. Большинство специалистов не рекомендует использовать такие изделия. Лучше приобрести каждую деталь по отдельности. Для обычной квартиры отлично подойдёт клапан ROBOCAL. Он рассчитан на давление до 6 Бар.

Обзор производителей

Автоматические воздухоотводчики для сброса газа бывают:

• латунными с полиэтиленовым поплавком, не подверженным окислению;
• чугунными с эпоксидным покрытием;
• латунными с никелевым покрытием и полиэтиленовым поплавком;
• из нержавейки.

Среди компаний, выпускающих автоматические воздухоотводчики для систем теплоснабжения, хорошую репутацию завоевали следующие бренды.

• Фирма Flamco из Нидерландов. Она производит клапаны для сброса воздуха бытового назначения Flexvent. Корпус деталей выполняется из латуни, изделия монтируются в контурах с небольшим количеством воздушных масс. В основном предназначены для батарей.
• Португальская компания Adca специализируется на клапанах для промышленного сегмента и отопительных контуров. Изделия изготовляются исключительно из нержавейки и устанавливаются в отопительных контурах с максимальной температурой теплоносителя не более 300 градусов.
• Компания Mankenberg производит воздухоотводчики высокого качества. Основным отличием воздухоотводчиков данного производителя является возможность установки в отопительные системы с различными видами теплоносителями, даже агрессивными. Воздухоотводчики выполняются из нержавейки.
• Фирма «Гранрег КАТ» выпускает клапаны для стравливания воздуха, монтируемые на системы водоснабжения, отопления и канализации. Устройства российского производства на сегодняшний день изготавливаются для систем теплоснабжения – серия КАТ12, водяных и канализационных контуров – серия КАТ50.
• Компания Armstrong считается наиболее востребованным производителем автоматических воздухоотводчиков высокого класса во всем мире.

Стерилизация.

Должна быть обязательно. Допустим, в аккаунте написано всё правильно — дезинфекция, ПСО, стерилизация в сухожаре в индивидуальных крафт-пакетах. Сейчас все стали умные и научились это писать))) Хорошо, если в группе есть раздел с описанием проведения всех этапов стерилизации. Если такого раздела нет — это минус. Но проверить можно и при посещении мастера/салона. Главное — знать, что проверять.

На сеансе обратите внимание, какое оборудование для стерилизации установлено. Если не видите — спросите. Запомните — стерилизует инструменты только сухожаровой шкаф, а никак не гласперленовый стерилизатор и не ультрафиолетовые аппараты

Подробно о правильной стерилизации — тут

Запомните — стерилизует инструменты только сухожаровой шкаф, а никак не гласперленовый стерилизатор и не ультрафиолетовые аппараты. Подробно о правильной стерилизации — тут.

При вас, после обработки ваших рук и рук мастера антисептиком, должны вскрыть крафт-пакет с инструментами. Пилки и бафы должны быть одноразовыми!! У нас используются одноразовые файлы-пилки, которые наклеиваются на металлическую стерилизуемую основу и после использования отклеиваются и выбрасываются. Недавно клиентка сообщила, что одноразовых пилок нет даже в большом, известном в городе маникюрном салоне. Мы были несказанно удивлены. Это грубое нарушение правил безопасности.

Как избежать поступления воздуха в систему?

Здесь надо рассматривать несколько ситуаций – при заполнении системы теплоносителем и при ее эксплуатации. В ее конструкции должны быть предусмотрены воздухоотводчики и краны Маевского, позволяющие выполнить развоздушивание системы отопления. Приведенные рекомендации относятся к закрытой системе с принудительной циркуляцией.

Установка воздухоотводчиков

Ставятся они в критических местах, таких как перегибы трубопроводов или наиболее высокие их точки расположения. Во многих случаях, когда постоянно завоздушивается система отопления, они помогают справиться с этой проблемой. Бывают ручные и автоматические.

1. Ручные воздухоотводчики. К ним относится в первую очередь кран Маевского, наименование получил по имени изобретателя. Устанавливается на торце батареи, благодаря ему не надо думать, что делать, если завоздушена система отопления. С его помощью можно самостоятельно сбросить накопившийся воздух.
2. Автоматические воздухоотводчики. Позволяют без дополнительного участия и затрат решить проблему, как развоздушить систему отопления.

Заполнение системы водой

Проводится снизу вверх холодной водой. При этом должны быть открыты все краны, кроме тех, что работают на спуск воды. Благодаря такому заполнению завоздушена система отопления не будет, по мере подъема вода будет выдавливать из нее воздух. Наполнение проводится плавно, при резком подъеме воды возможно образование замкнутых объемов и образование воздушных пузырей.

Наполнение системы отопления водой

Как только вода пошла через открытый кран, его закрывают, и так постепенно поднимаются выше, пока не будет заполнена вся система. После этого вполне можно запускать насос, если все сделано правильно, то будет происходить циркуляция, и не нужно ломать голову, как прокачать систему отопления.

Правила по эксплуатации

1. Современные модели устройств оснащают эластичными прокладками, чтобы соединение с радиатором и трубопроводом было эластичным и надежным.
2. Если наличия прокладки недостаточно, в месте стыка наматывают сантехническую нить или используют льняную паклю и замазку.
3. Монтаж доступен без приглашения сантехника. Для подсоединения к системе достаточно использовать разводной ключ.
4. Опытные сантехники рекомендуют ставить воздухоотводчик автоматический, принцип работы которого подразумевает эффективное стравливание воздуха, не со стороны глухой пробки радиатора, а на входной трубе – между радиатором и краном.

Установил и забыл: так ли это?

Система «Умный дом» подразумевает наличие разных приборов, которые создают комфорт проживания в доме. Контролирующее устройство периодически требует внимания, несмотря на автономную работу. Со временем воздухоотводчик начинает стравливать не только воздух, но и воду. Игольчатый клапан перестает самостоятельно открываться и закрываться из-за заклинивания поплавка из полимерной смолы. Легкий вес и мягкая текстура сердцевины делают ее уязвимой при малейшем попадании мусора, твердых абразивных частиц.

Причины появления воздуха и воздушных пробок в системе отопления

• Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.
• При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
• В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
• В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
• Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический воздухоотводчик.
• Воздух попал в систему после проведения ремонтных работ.

Как работает автоматический воздухоотводчик?

Принцип работы автоматического воздухоотводчика можно описать несколькими «шагами»:

• Скапливающийся в корпусе устройства воздух оказывает давление на поплавок, благодаря чему поплавок постепенно опускается вниз;
• Опускаясь вниз поплавок тянет за собой рычаг и спускной клапан открывается, выпуская воздух наружу;
• По мере выхода воздуха из корпуса, поплавок вновь поднимается наверх, одновременно закрывая спускной клапан.

Автоматический воздухоотводный клапан с угловым подключением.

К недостаткам автоматических поплавковых воздухоотводчиков относится их требовательность к чистоте теплоносителя. Из-за некачественного теплоносителя частично или полностью забивается воздухоотводное отверстие, что приводит к неплотному запиранию выпускного клапана. В результате этого, начинается течь теплоносителя. Для решения этой проблемы приходится разбирать воздухоотводчик и очищать запирающий механизм.

Еще одной проблемой автоматических воздухоотводчиков является течь в районе резьбового соединения между верхней крышкой и корпусом устройства. Течь происходит из-за разрыва уплотнительного кольца, которое установлено между корпусом и верхней крышкой. Вышедшее из строя кольцо следует заменить на новое, либо подмотать резьбу Tangit-ом Uni-Lock или льном.

Автоматические воздухоотводчики монтируются вертикально (так, чтобы колпачок был направлен вверх) в наивысших точках отопительной системы (верхние участки стояков, приборов отопления, коллекторов, котлов и т.д.). Угловые модели также устанавливаются колпачком вверх.

Перед воздухоотводчиком рекомендуется установить шаровой кран или отсекающий клапан. Это позволит, не сливая теплоноситель из системы, осуществить замену вышедшего из строя прибора.

Автоматический воздухоотводчик ду15 (Valtec модель VT.502.NH): макс. температура — 110 °С, цена около 285 руб/шт.

Список источников

• udobnovdome.ru
• stroyka.ahuman.ru
• montagtrub.ru
• kotel.guru
• ProfiTeplo.com
• teplosten24.ru
• moikotly.ru
