Что нужно для установки в квартире газового котла
Прежде чем окончательно отказаться от централизованного отопления, следует изучить требования законодательных и нормативно-технических документов. В соответствии с ч. 1 ст. 25 и п. 1.7.1 Правил и норм технической эксплуатации жилищного фонда, утвержденных замена нагревательного оборудования и отопление квартиры с помощью газового котла – это переустройство жилого помещения.
Согласно ч. 1 ст. 26 ЖК РФ, подобные мероприятия должны производиться с соблюдением законодательных норм по согласованию с органом местного самоуправления и на основании принятого им решения.
Первым шагом будет получение заключения от газоснабжающей организации о технической возможности установить в конкретном МКД автономное газовое отопление в квартире. Затем нужно написать заявление об отказе от услуги в теплоснабжающую организацию, предварительно заказав проект переделки в «Горгазе».
Чтобы отказаться от услуги центрального отопления и переключиться на индивидуальное, необходимо собрать пакет документов, в который входят:
- заявление на переустройство;
- правоустанавливающие документы на жилое помещение (оригиналы или нотариально заверенные копии);
- техпаспорт на помещение;
- письменное согласие всех членов семьи;
- проект переустройства жилого помещения;
- заключение органа по охране памятников архитектуры, подтверждающее возможность переустройства.
Техусловия выдаются в течение десяти дней.
Котел следует приобретать только сертифицированный, а проектирование поручать лишь организациям, имеющим разрешение на производство подобных работ. Они подготовят проект установки котла с учетом технических условий и возможностей. При отсутствии дымохода одновременно нужно осуществить проектирование системы вентиляции.
Затем создается проект отключения от центрального отопления в теплоснабжающей организации. Основанием для этого послужит соответствующее письмо-разрешение от ТСЖ или УК.
Следующий этап – согласование документации в администрации. Решение о согласовании/отказе принимается в течение 45 календарных дней.
В случае непредоставления необходимых документов отказ в переустройстве помещения может быть мотивирован ст. 27 ЖК РФ. Заявитель вправе оспорить отрицательный ответ в суде.
Нюансы устройства системы газового отопления
Отопительный газовый котел – это устройство, которое нагревает теплоноситель путем сжигания газа. Оборудование обычно укомплектовано:
- теплоизолированным корпусом;
- гидравлическим блоком;
- теплообменником;
- газовой горелкой;
- приборами управления и безопасности.
В зависимости от типа газового котла будет отличаться схема подключения батарей отопления к котлу.
Газовые котлы бывают напольными и настенными, а системы отопления – одноконтурными и двухконтурными. Последние более распространены и чаще встречаются в многоквартирных домах.
На примере устройства двухконтурной системы можно ознакомиться с комплектом оборудования и последовательностью его подключения.
Правила установки газового оборудования в квартире
Перед тем как установить газовый котел в квартире, стоит убедиться в том, что соблюдены все требования к самому оборудованию, помещению, где планируется его установка, и способу монтажа. К основным условиям следует отнести:
- установку исключительно специализированной монтажной организацией;
- выезд на место монтажа инженера газовой службы перед открытием вентиля с газом, ведущего к котлу. Сотрудник проверит правильность подключения оборудования и выдаст соответствующее заключение.
Подключение котла производится на основании инструкции по эксплуатации и монтажу. При установке следует учитывать особенности помещения, где он будет расположен, а также место размещения газового котла.
Принцип выбора газового котла
При подборе агрегата принимаются во внимание экономические, санитарные и технические показатели прибора, а также тепловой режим помещений. Надежная и безопасная работа системы отопления зависит от правильного расчета мощности котла
В расчет включаются:
Надежная и безопасная работа системы отопления зависит от правильного расчета мощности котла. В расчет включаются:
- теплопотери здания;
- коэффициенты, учитывающие возможные неблагоприятные условия и климатическую зону местности.
Основные отличия газовых котлов заключаются в их мощности. По этому показателю они подразделяются на устройства:
- большой мощности — до 15 000 кВт;
- средней мощности — до 1 700 кВт;
- малой мощности — от 4 до 65 кВт.
При выборе необходимо учитывать, что настенные газовые котлы имеют малую мощность, а напольные – среднюю и большую.
Практические рекомендации
Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.
Один из примеров составления профессионального плана системы отопления
При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.
Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.
Выбор системы автономного отопления
Иметь средства и желание сделать в своем доме автономное газовое отопление — половина дела. Придется еще потратить немало сил на получение соответствующего разрешения от контролирующих органов и инстанций. Именно на этом этапе придется выбирать, какого типа будет будущая система автономного отопления, какие будут поставлены задачи и требования к отопительному оборудованию.
Ответ на многие вопросы даст проект отопительной системы. Правильно подобранный к реальным условиям тип системы автономного отопления, точно и правильно сделанные соответствующие гидравлические и тепловые расчеты, обеспечат в дальнейшем благополучный монтаж оборудования.
На сегодняшний день наиболее распространены два типа домашнего отопления:
- радиаторный;
- водяной теплый пол.
Обе системы имеют, как свои плюсы, так и минусы. В первом варианте можно говорить о быстром и удобном монтаже. Прокладка труб, установка котла и подключение радиаторов занятие обычное и для профессионалов не представляет особой сложности.
Существенных минусов в подобной системе нет. Стоимость монтажа не высока, однако надо учитывать: каждый радиатор стоит немалые деньги, плюс стоимость котла и расходных материалов, которые потребуется для прокладки коммуникаций. Чем больше отапливаемая площадь, тем больше расходы.
В плане экономичности водяной теплый пол более выгоден. В процессе работы за счет нагреваемой поверхности пола идет равномерный обогрев всего внутреннего пространства помещения. К минусам следует отнести высокую стоимость оборудования и сложность монтажа.
К примеру: воздух на высоте 1,5 м. над уровнем пола прогревается до 200С, то на уровне пола воздух прогревается всего до 17-180С. Под самым потолком воздух еще теплее 24-250С. В результате увеличиваются тепловые потери через чердачное помещение и стеновые панели. Котел работает в усиленном режиме, расход топлива увеличивается.
С водяным полом ситуация выглядит иначе. Температура необходимая для работы системы «теплый пол» ниже, чем температура необходимая для радиаторов. Газовый котел способен работать с максимальным КПД, причем расход топлива в данном случае минимальный.
Выбирая систему отопления для своего дома, не стоит забывать, что теплый пол имеет ограниченную теплоотдачу — всего 50-70 Вт на м2. В помещениях большой площади, с большим количеством окон и наружных стен будут иметь место значительные теплопотери.
На схеме показана традиционная для большинства домов частного сектора двухтрубная система отопления.
Схема отопления двухэтажного дома
Виды газового отопления частного дома
Для организации домашнего отопления используют магистральный газ или баллонный сжиженный газ.
- Магистральный газ. Система считается более экологичной и функциональной. Этот вид отопления позволяет соорудить в помещении теплые полы и прочее. Существенный недостаток – обязательное согласование бумаг с официальными органами. Также потребуется установка котельной и дымохода. Для магистральных систем предъявляются более строгие правила пожарной безопасности, обязательными являются регулярные профилактики.
- Баллонный газ. Подходит под любой вид котла, даже модели, изначально разработанные для магистральных систем. Если устанавливать баллонную систему, понадобятся одноконтурные или двухконтурные котлы соответствующей мощности. Большинство моделей способны также переходить на сжиженный газ, достаточно заменить горелку.
Чем меньше значение давления в котле, тем экономичнее и практичнее окажется устройство в работе. Оптимальное значение КПД котла 90-95%. Именно этот показатель важен при выборе модели на сжиженном газе, в отличие от магистральных систем.
Газовый камин – оригинальное решение
По стоимости оборудования камины на газу сравнимы с электрическими или дровяными аналогами. Но газовое топливо значительно дешевле. И в отличие от дров газовое отопления с помощью камина в загородном доме предполагает отсутствие проблем с золой. Плюс, не придется постоянно следить за работой топки и заботиться о колке поленьев.
Камины, перерабатывающие газ в тепловую энергию, используются в системах отопления, т.к. не оснащены устройствами, необходимыми для обслуживания двух контуров
По типу установки камины на газу бывают:
По общей конструкции и внутреннему наполнению (горелки, автоматика, устройство камер сгорания) они полностью повторяют газовые котлы. В обоих случаях технология подключения к сетям идентична. Различия существуют лишь в принципе обогрева помещений.
По принципу подключения и организации системы отопления газовые камины схожи с напольными отопительными котлами (+)
Водогрейный котел изначально предназначен для нагрева воды, а обычный камин – для конвекции воздуха от корпуса и лицевого экрана, за которым происходит горение топлива.
Схемы отопления
Чтобы отопительная система на газе функционировала качественно и эффективно обогревала дом, следует позаботиться о правильном монтаже схемы отопления. Она может быть в двух вариантах.
- С естественной циркуляцией, когда теплоноситель циркулирует по трубам за счёт того, что плотность холодной и горячей воды неодинаковая. При монтаже такой схемы нужно рассчитывать всё до мелочей, чтобы не столкнуться с неприятностями в процессе эксплуатации.
- С принудительной циркуляцией, когда за транспортировку воды по трубам отвечает специальное насосное оборудование.
Схема газового отопления может быть установлена с одним трубопроводом или двумя. Однотрубная отличается экономичностью, но есть одна проблема – трубы не прогреваются равномерно, особенно если дом двухэтажный. Популярностью пользуется ленинградская схема отопления, которая предусматривает установку замкнутой на котёл трубы, по которой циркулирует вода.
Обратите внимание!Схема отопления с двумя трубопроводами и естественной циркуляцией справится со своими обязанностями в тех случаях, когда отопительное оборудование находится в подвале частного дома
Как сделать отопительную систему своими руками
В частном доме можно смонтировать газовую отопительную систему собственными руками. Для этого требуется:
- произвести необходимые теплотехнические и гидравлические расчёты;
- составить рабочий проект со схемой газового отопления;
- приобрести материалы и оборудование;
- провести монтаж;
- протестировать отопительную систему под повышенным давлением;
- запустить в эксплуатацию.
При разработке схемы газового отопления определяются с циркуляцией теплоносителя: решают, будет она естественной или принудительной. Важным моментом также является выбор однотрубной или двухтрубной разводки отопительного контура.
После выбора схемы отопления и разводки труб можно рассчитать необходимые мощности котла, циркуляционного насоса и радиаторов, а также определиться с диаметром труб, количеством и их размерами.
Виды котлов
Определившись с мощностью газового котла, приступают к выбору прибора.
| Классификация газовых котлов | ||||
| По числу контуров | По виду топки | По методу розжига | По типу монтажа | По виду модуляции мощности |
| Одноконтурные | Закрытая | Пьезорозжиг | Настенные | Одноступенчатые |
| Двухконтурные | Открытая | Электронный розжиг | Напольные | Двухступенчатые |
Вне зависимости от типа котла главная задача хозяина — обеспечить эффективную работу важнейшей коммуникационной системы дома при минимальных финансовых и трудовых затратах.
Монтаж оборудования
Начинается монтаж отопительной системы с установки котла.
- рулетка;
- перфоратор;
- уровень;
- развальцовщик;
- газовые, разводные и обычные ключи;
- шуруповёрт или отвёртки.
Для крепления используют 4 самореза с диаметром 6—7 мм. С помощью уровня проверяют точность установки. После этого производят подключение к водопроводу с использованием фильтра грубой очистки воды. Устанавливают шаровые краны. Присоединяют дымоход.
Внимание! Соединять котёл с газопроводом должен только специалист. После монтажа газового котла переходят к прокладке трубопровода по схеме
Существуют три типа труб, используемых в отопительных системах:
После монтажа газового котла переходят к прокладке трубопровода по схеме. Существуют три типа труб, используемых в отопительных системах:
- металлические;
- металлопластиковые;
- полимерные.
Для системы отопления частного дома лучше всего подойдёт пластиковый трубопровод. Он не боится перепадов температур и давления. Его установка производится с помощью специального набора, позволяющего надёжно спаивать элементы системы.
Выбирают радиаторы с учётом требуемых мощностей. На рынке представлены батареи из разных материалов:
- стальные;
- чугунные;
- алюминиевые;
- биметаллические.
Фото 3. Биметаллический радиатор. Подобные приборы часто используются в газовых отопительных системах.
Во время монтажа следует использовать уровень для правильной установки радиаторов. После монтажа всех элементов газовой отопительной системы обязательно проводят опрессовку труб.
Принцип работы автономной отопительной системы
Сердцем любой автономной отопительной системы является нагревательный котел. Главным различием, в соответствии с которым котлы классифицируются в отдельные группы, является тип применяемого топлива.
Бытовые газовые котлы отопления
Принцип же работы котлов разных групп остается неизменным вне зависимости от модели оборудования и особенностей используемого топлива.
При сжигании загруженного топлива котел нагревает воду либо другой теплоноситель, используемый в конкретной автономной отопительной системы. Трубы же отдают тепло батареям и окружающему пространству.
Принципиальная схема пиролизного котла
От типа применяемого топлива зависят основные эксплуатационные и технические свойства нагревательного котла. Именно они оказывают прямое влияние на долговечность, надежность и производительность устройства. Этими же свойствами определяется легкость управления отопительной системы и удобство ее эксплуатации.
Сложность установки системы индивидуального отопления также во многом зависит от особенностей котла. Вам нужно изучить особенности существующего оборудования и выбрать такую систему, которая наилучшим образом подойдет конкретно для вашего случая.
Комбинированные котлы отопления
Электрические котлы, радиаторы и другие системы отопления
На современном рынке существует три способа электроотопления: электрический котел, теплые полы, электрические радиаторы отопления. Сравним их на доме площадью 100 м2
Конечно, котлы бывают разные: тэновые и индукционные. Первые дешевле, но зато вторые экономные. В среднем стоимость котла – около 50 тысяч рублей. К этому следует добавить радиаторы (50 тыс. р.), трубы, мелкие запчасти и соединения (25 тыс. р.), и услуги хорошего специалиста, который может гарантировать безотказную работу даже зимой (от 50 тыс. р.). Минимальный стартовый чек – от 175 тысяч, но котел в этом списке – слабое звено. Срок его службы невелик, и его нужно ремонтировать и обслуживать почти каждые полгода.

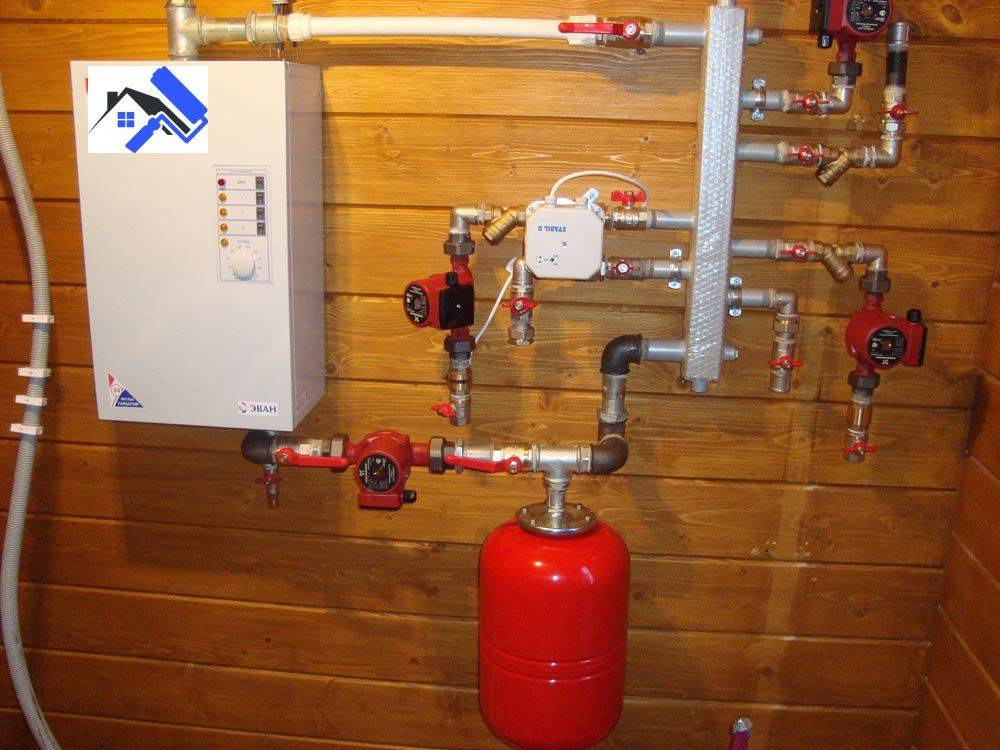

Электрический котел
Теплые полы. Сейчас они быстро набирают популярность, и кажется, что они не имеют недостатков. На самом деле это не так, просто они хорошо спрятаны. Первое – это то, что они находятся под полом, и мало кто готов ремонтировать их, потому что напольное покрытие разберут. Конечно, есть варианты с долгой гарантией, но цена соответствующая
Важно отметить, что как основное отопление теплый пол не рекомендуется использовать, так как они могут вредить здоровью. Особенно подвержены негативному воздействию пожилые люди
Впрочем, подробнее вы сможете узнать, прочитав статью о вреде теплых полов. Лучше всего комбинировать теплый пол с электрорадиаторами.

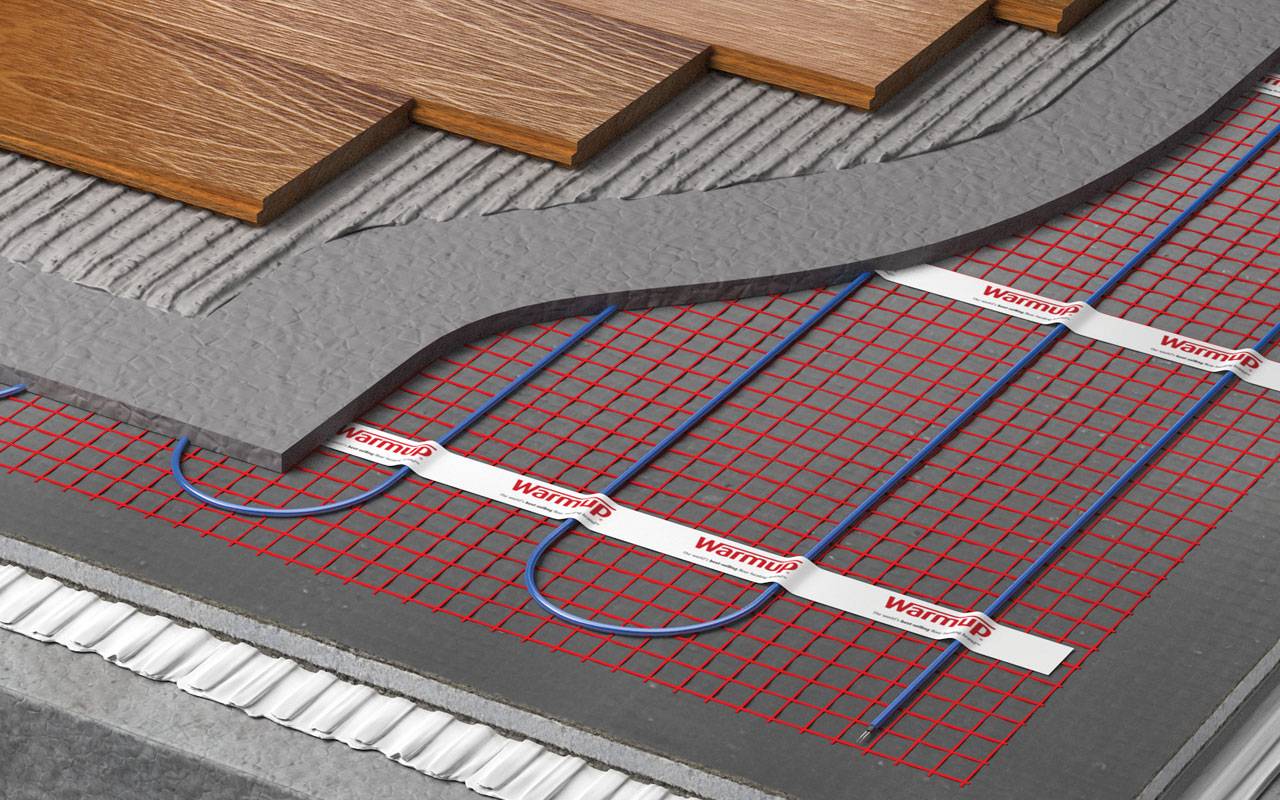

Электрический теплый пол
Электрические обогреватели. Поскольку последние решают проблему тепла только временно, такой вариант не подходит.
Тепловентилятор
Инфракрасные системы отопления. Они считаются безопасными, но на самом деле по их вине возникают проблемы со здоровьем – часто пересыхает кожа, а также глаза получают ожоги, что со временем приводит к ухудшению зрения.
Инфракрасная пленка
Масляные радиаторы отопления. Такой вариант не является надежным, часто выходит из строя и является пожароопасным. Их можно купить недорого, но на этом все плюсы заканчиваются.

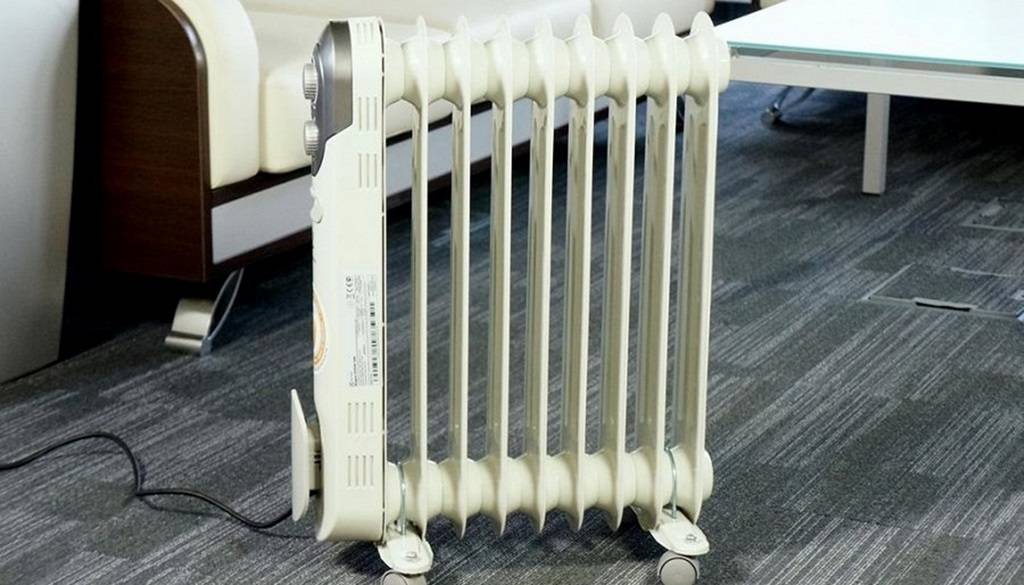

Масляный обогреватель
Конвекторы. Они не имеют ребер, создающих пространство для воздушных потоков. А также нагревательный элемент открыт, за счет чего сжигается пыль. В результате чувствительные люди могут испытывать сильные головные боли. Кроме этого, конвекторы сжигают кислород, из-за чего воздух может быть сухим.

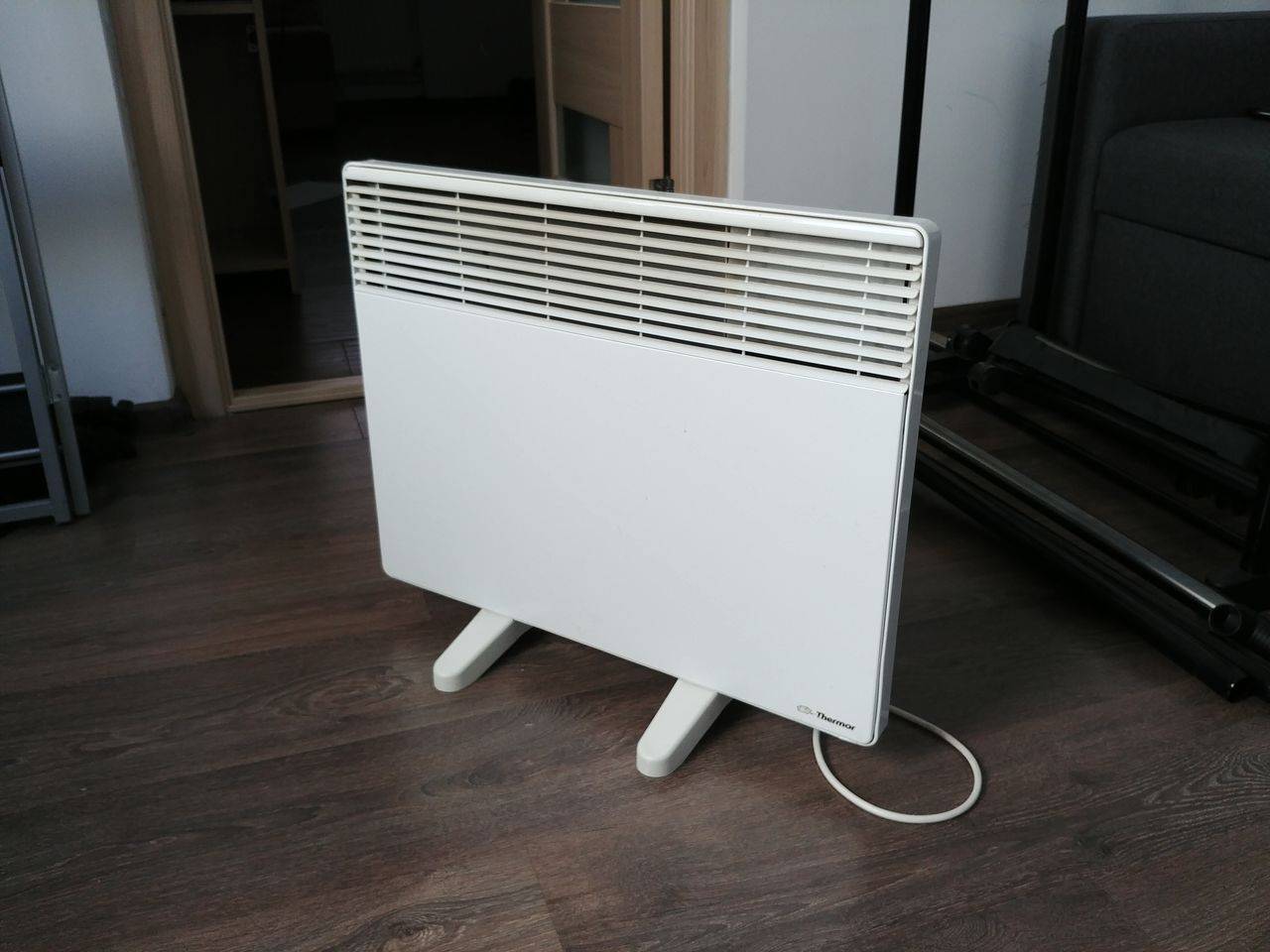

Электрический конвектор
Каменные радиаторы
Они без труда вписываются в интерьер, мобильны, просты в установке и эксплуатации, а вдобавок пожаробезопасны (это важно для каркасных домов, срубов), ведь нагревательный элемент спрятан внутри камня. Благодаря длинноволновому инфракрасному теплу способны позитивно влиять на состояние человека
Подробнее об этом вы сможете прочитать в статье о каменных радиаторах.
Каменный радиатор Heat Stone
Каменные радиаторы выглядят привлекательно с самых разных позиций – они экологичны, красивы (варианты дизайнов радуют), а их работа считается эффективной. Также нельзя сбрасывать со счетов и другую особенность – из 24 часов в сутках нагревается такой радиатор всего 7, а остальное время он отдает накопленное тепло – это заложено природой в сам камень.
Посмотрите видеообзор отопления каменными радиаторами Heat Stone
Для получения более подробной информации рекомендуем почитать статьи о настенных электрических радиаторах отопления и про варианты отопления загородного дома электричеством. Лучшее решение относительно того, как сделать самое экономичное отопление в доме – это всегда результат большого труда, анализа различных видов.
Огромным плюсом является возможность сделать все своими руками, без привлечения сторонних работников. Это не только экономит бюджет, но также позволяет учесть все особенности вашего дома или отдельных помещений в нем. Современное решение (система отопления) – это зачастую компромисс между ценой, качеством и долговечностью. Каменные радиаторы позволяют не беспокоится обо всех трех показателях – они находятся в гармонии и гарантируют пользователям долгие годы комфорта.
Каменный радиатор Heat Stone
Конечно же, качественное отопление не получится установить дешево, но выгодно – вполне возможно. Затраты должны соответствовать другим параметрам – возможности поддерживать нужную температуру, не беспокоиться по поводу постоянных поломок и радоваться правильному выбору. Вот мы и подошли к финалу. Информации много, вся она важная, так что читайте, показывайте тем своим друзьям и коллегам, соседям по даче, кому она может оказаться нужной
Подписывайтесь на блог и на наши соцсети – впереди у нас много полезного и важного в вопросах отопления и смежных сфер
А на сегодня это все, до скорых встреч в этом блоге!
Мобильный газгольдер для дачи
Иногда установку постоянного подземного газгольдера на даче трудно оправдать. Нужен ли он, если отапливать дачу приходится не всю зиму, а только по выходным? Покупать ли подземный газгольдер, если известно, что через пару лет дачу подключат к природному газу, и он больше не потребуется? Вряд ли.
С другой стороны, мёрзнуть или возиться с дровами тоже не хочется, ни по выходным, ни, тем более, в течение нескольких лет.
Как раз на этот случай инженеры АвтономГаз разработали мобильный газгольдер-прицеп. Он стоит от 135 тысяч рублей, то есть значительно дешевле, чем постоянный подземный газгольдер. А если потребность в нём исчезнет, его всегда можно продать.
Мобильный газгольдер фактически представляет собой большой газовый баллон, установленный на колёса прицепа для легкового автомобиля. Однако в отличие от обычных газовых баллонов, он снабжён подогревом. Это позволяет ему работать без перебоев в любое время года.
Мобильный газгольдер не так вместителен, как подземный. Его объём составляет 600 литров. Такого количества сжиженного газа хватает для отопления дачи площадью сто квадратных метров в течение месяца. После этого мобильный газгольдер придётся прицепить к автомобилю и направиться к ближайшей автозаправочной станции.
Схемы газового отопления дома
Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).
Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества
Это важно в тех регионах, в которых свет отключают часто
Схема ситемы с естественной циркуляцией
Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.
Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.
Способ разводки
Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.
Схема однотрубной системы газового отопления частного дома
Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.
Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.
В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).
Пример двухтрубной схемы
В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.
Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.
Лучевая схема разводки отопления
Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.
