Автономное отопление частного дома – монтаж и схема системы

В каких домах выгоден однотрубный самотек

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

В каких домах выгоден монтаж насосных однотрубных систем

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Однотрубная система смешанного (вертикально — горизонтального) типа.

Система с естественной циркуляцией теплоносителя

Это самый простой вариант обогрева, который не потребует значительных финансовых вложений. Проектирование и монтаж системы не предусматривает проведения сложных работ, а все комплектующие и материалы доступны. Поэтому такая система водяного отопления частного дома может быть выполнена самостоятельно – подробное описание содержится в инструкции к оборудованию.

Принцип функционирования водяного отопления с естественной циркуляцией крайне прост. Нагреваемая в котле вода, поднимается по трубопроводу вверх (это происходит из-за разницы температур), и со временем попадает во все радиаторы, разведенные по дому. Уже охлажденная вода снова возвращается в котел. Таким образом, теплоноситель циркулирует по системе отопления естественно, без применения специального оборудования.

Для разводки используются трубы разного диаметра – выбор зависит от особенностей оборудования и радиаторов. Обязательно должно соблюдаться уменьшение сечения труб в сторону крайней точки отопительной системы – последней батареи.

Труба, по которой вода, нагретая в котле, подается в систему, устанавливается таким образом, чтобы наблюдался максимальный уклон в сторону батарей. Место входа в теплогенератор обратки делается как можно ниже относительно радиаторов – это необходимо для эффективной циркуляции теплоносителя. С этой целью нагревательный котел часто устанавливают на цокольном этаже или в подвале.

Неотъемлемая часть водяной конструкции с естественной циркуляцией – расширительный бак. Данное устройство устанавливается, в отличие от котла, в самой высокой точке дома, например, на чердаке. Также иногда используются гидроаккумулирующие баки, но в данном случае необходимо произвести монтаж предохранительных и воздушных клапанов, манометров.

Для разводки отопительной системы можно использовать не только металлические, но и пластиковые трубы. Последние из них легко устанавливаются, и время выполнения работ уменьшается.

Отопление дома без газа

Если к загородному дому невозможно подвести газ, то у владельца остается лишь два выхода: использовать электричество, что очень дорого, либо делать ставку на традиционные твердые виды топлива: дрова, уголь, торф. Ими вполне можно топить котел (специально предназначенный для таких видов «грязного» топлива), вписанный в одну из представленных выше типовых схем. Отопление без газа – трудоемкий процесс, который отличается рядом недостатков, о которых несложно догадаться. Единственный плюс – низкая стоимость топлива. Ну и, конечно, нельзя исключать использование печи. Этот традиционный для деревенских жителей способ создания благоприятных температурных условий особенно удобен для тех, кто не планирует постоянно жить в загородном доме.

Итого, отопление без газа может проводиться с использованием следующих решений:

  • за счет котлов на твердом или жидком топливе, включенных в систему водяного или воздушного отопления, либо же при использовании печей и каминов;
  • за счет электрических котлов в водяной/воздушной СО или электрооборудования, напрямую преобразующего электрическую энергию в тепловую

Отопление электричеством

К большинству загородных домов проведено электричество, что позволяет использовать электроэнергию для работы двух разновидностей отопительных систем. Например, отопление частного дома электричеством может происходить по одной из указанных выше схем (т.е. используется водяное отопление), в которых в качестве нагревательного элемента для теплоносителя задействуется электрический котел (бойлер). Плюсы такой системы очевидны: бесшумность работы, высокая степень автоматизации, точная регулировка мощности котла и температуры в помещениях, экологичность и отсутствие необходимости в дымоходе – на этом положительные отзывы заканчиваются. Среди минусов самый значительный – высокая стоимость электроэнергии, предпосылок для снижения которой пока не наблюдается (скорее напротив).

Если же рассматривать по большей части электрическое отопление, где имеет место редкое использование СО, то в этом случае оптимальным вариантом будет задействовать конвекторы, инфракрасные обогреватели (мобильные установки, в которых идет прямое преобразование электрической энергии в тепловую). Они позволяют быстро прогреть отдельное помещение за небольшой промежуток времени. Стоит понимать, что такое электроотопление целесообразно использовать лишь для отдельных помещений, а его эффективность во многом определяется мероприятиями по утеплению дома. Какие негативные отзывы о нем можно встретить? Многим не нравится, что электрооборудование заметно «сжигает» кислород: в хорошо нагретом помещении душно, требуется проветривание, что определенным образом сказывается на микроклимате.

Печное отопление

Сегодня в качестве основной СО печи используют сравнительно редко. Понимая всю сложность эксплуатации , чаще всего отдают предпочтение более удобным решениям, о которых мы писали выше. Но это не значит, что для частного дома можно забыть о печном отоплении! И если возведение кирпичной печи необходимо планировать еще на этапе проектирования, то обычную металлическую буржуйку можно установить в любом доме в любое время. Вот только нужно учитывать, что отопить таким образом получится лишь незначительную часть – одно-два помещения. Лучше всего, если печь будет использоваться на тот случай, когда основная система выйдет из строя.

Почему в качестве постоянного решения печи не подходят? Во-первых, дрова, уголь, торф – все это грязные виды топлива. Сгорают они быстро, да и сама печь требует постоянного присмотра. Во-вторых, твердое топливо нужно где-то хранить, и под это «где-то» нужно выделить внушительную площадь, оборудовать ее должным образом – защитить от дождя и снега. В-третьих, качественные печи стоят очень дорого, но это не избавит вас от периодической чистки дымоходов и т.п. приятных мелочей.

В заключение статьи

Перед выбором какой-то определенной системы для своего дома постарайтесь в первую очередь уделить внимание мероприятиям по утеплению стен, пола, крыши и т.д. Это поможет существенно сократить бюджет на саму СО, а также энергоносители, которые потребуются для ее функционирования

А какой будет система отопления – это уже решать вам в зависимости от ваших предпочтений и возможностей! В следующей статье мы поговорим об еще одной важной системе для частного дома — локальной канализации

Монтаж системы отопления коттеджа

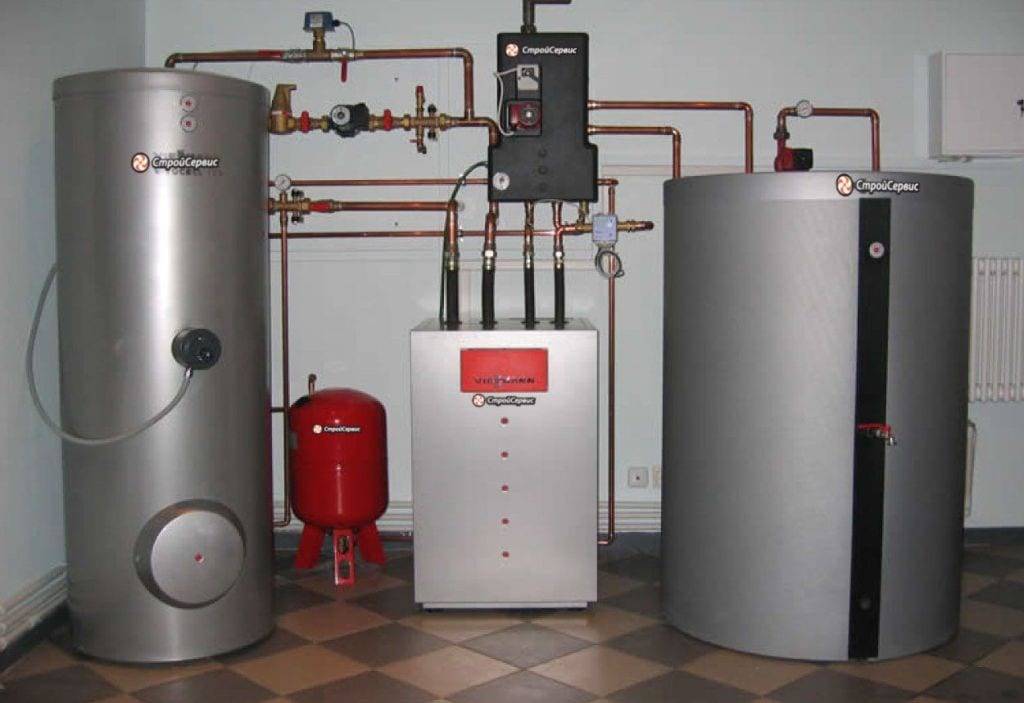

После обустройства котельной, согласно схеме отопления коттеджа, монтируются радиаторы. Основные параметры, по которым потребители выбирают радиаторы: размеры, мощность и материал, из которого они изготовлены.

Внутренняя разводка

При монтаже системы отопления коттеджа особое внимание следует уделить материалу труб. На сегодняшний день существует несколько видов труб, которые традиционно используются в отопительных системах

Рассмотрим подробнее эти виды.

  1. Стальные трубы. Прочные, устойчивы к перепадам давления, но сложны в монтаже и подвержены коррозии. С годами на внутренних стенках оседает слой ржавчины, который может затруднять течение воды.
  2. Металлопластиковые трубы. Прочные, гибкие и легкие в монтаже. Удобно использовать при сложной геометрии системы отопления. Но они обладают и рядом слабых мест: разрушаются от механического воздействия и ультрафиолета, а также горючи.
  3. Пропиленовые трубы. Самый популярный материал, что, несомненно, связано с ценой таких труб. Они самые экономичные по сравнению с трубами их других материалов. Обладают только одним недостатком – хорошей горючестью. В остальном – это идеальный материал для труб отопления. Они не ржавеют, не трескаются, легко свариваются с помощью специальных «утюгов», долговечны в использовании.
  4. Трубы из нержавеющей стали. Используются обычно в нежилых помещениях: подвалах, прачечных, бильярдных. Обладают хорошей теплоотдачей, причем настолько высокой, что могут обогреть помещение без установки радиаторов. Разновидность – гофрированные трубы из нержавейки. Помимо перечисленных, обладают еще одним преимуществом: легко «обходят» углы и повороты без дополнительных стыков.

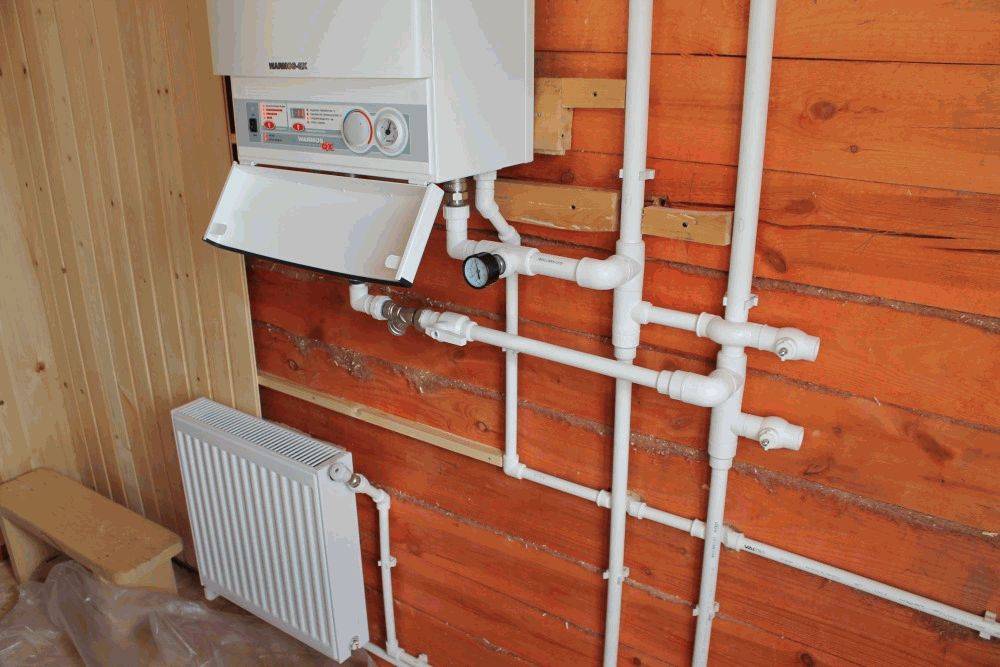

Что такое обвязка

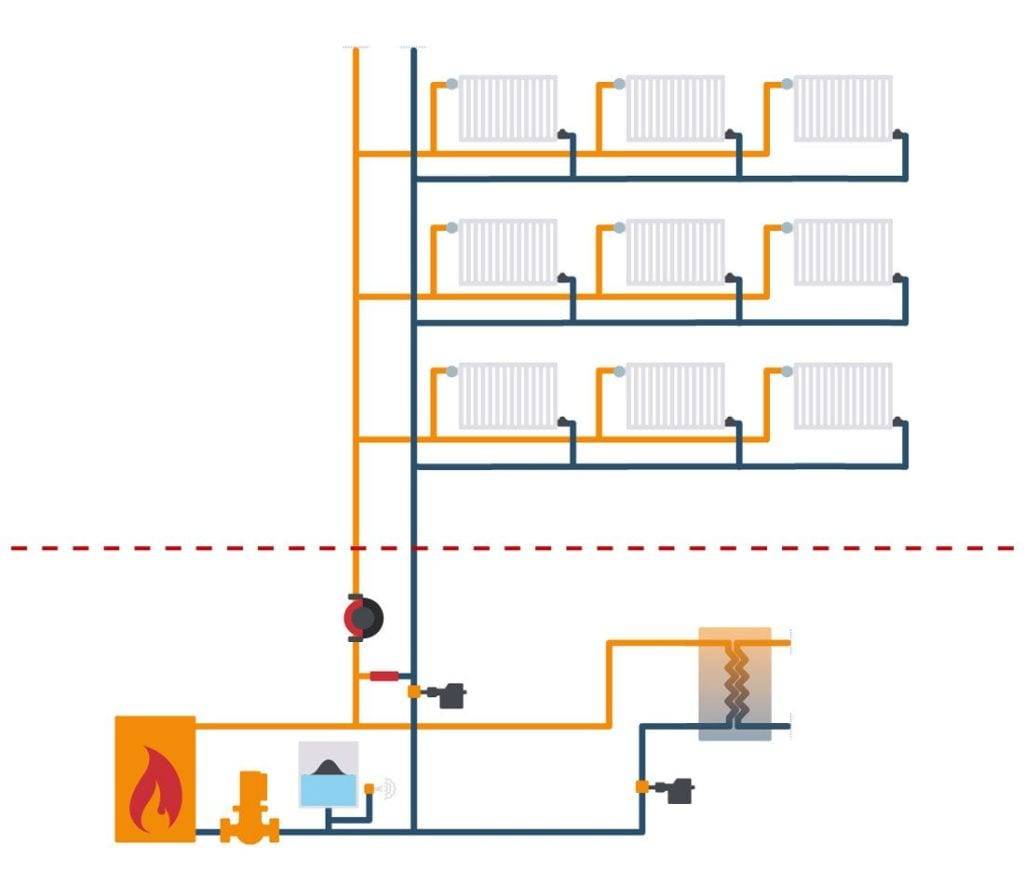

Принципиальные схемы системы отопления

Это все, что расположено между нагревательным котлом и приборами отопления — радиаторами. Вспомните, что котел — это всего лишь нагревательный агрегат, который передает энергию использованного топлива теплоносителю. Теплоноситель, поступая в радиаторы, через них отдает тепловую энергию воздуху внутри помещения. Так что все достаточно просто. Это и есть принципиальная схема системы отопления, которая на первый взгляд проста, но на самом деле довольно сложна.

Почему? Потому что система без дополнительных узлов эффективно работать не будет. А значит, потребует больших затрат на топливо и расходов из семейного бюджета.

Что же необходимо предусмотреть, кроме выработки системой тепла?

Некоторые нюансы

Обратите внимание! Сегодня многие котлы имеют в конструкции встроенные циркуляционные насосы. Это облегчает выбор и делает расчет ненужным

Главное — правильно подобрать нагревательный котел по мощности.

  • Компенсировать линейное расширение горячей воды в системе. Для этого в схему включают расширительный бак.
  • Обеспечить безопасные условия эксплуатации отопительной системы, включая котел, если по каким-то причинам давление теплоносителя станет экстремальным.
  • Создать условия, при которых можно будет беспрепятственно удалять воздух из контура.
  • Наладить систему, которая будет отвечать за качество теплоносителя. В противном случае это может привести к загрязнению трубопровода шлаками, песком, окалиной и прочим.
  • Обеспечить возможность соединения в одной системе нескольких контуров с разными температурными режимами. К примеру, основной контур, соединяющий радиаторы, и контур «теплый пол».

Отопление коттеджа без газа – возможные варианты

Схема электрического отопления коттеджа

Но что делать, если нет возможности организации газового теплоснабжения коттеджа? Установка твердотопливных котлов не всегда целесообразна. Поэтому владельцы загородной недвижимости рассматривают альтернативные варианты отопления коттеджа без газа.

Самый простой способ поддержания комфортной температуры в комнатах коттеджа – установка электрического отопительного котла. Он может быть как основным источником тепловой энергии, так и вспомогательным. Однако для него будут характерны высокие затраты на потребление электроэнергии. Это существенно скажется на семейном бюджете проживающих в большом коттедже.

Поэтому предлагаем рассмотреть другие альтернативные способы отопления коттеджа без газа. Каждый из них имеет специфику обслуживания и комплектации и не всегда подойдет для организации теплоснабжения конкретного жилого здания.

Печное теплоснабжение коттеджа

Печное отопление вместе с электрическим котлом

При первичном анализе можно сделать вывод, что печное отопление коттеджей является неэффективным. Однако нужно учитывая особенности эксплуатации и характеристики загородного дома — его общий объем, степень теплоизоляции и периодичность проживания.

Для небольших по площади зданий и при отсутствии газовой магистрали можно сделать комбинированное теплоснабжение. Учитывая, что во многих старых коттеджах установлено печное отопления – для улучшения его характеристик делают небольшую модернизацию:

  • Монтаж электрического котла. В нем обязательно должен быть датчик температуры теплоносителя и функция отключения ТЭНа при достижении оптимального нагрева воды. В печь монтируют теплообменник и подключают его к общей системе водяного отопления. В результате происходит нагрев теплоносителя от нее, а электрический котел лишь поддерживает нужный уровень температуры;
  • Воздушное отопление. Вокруг топки печи устанавливают стельной воздушный карман, который изолируется от камеры сгорания. К этой конструкции подключаются воздушные магистрали, которые доставляют горячий воздух в помещения коттеджа. Для увеличения скорости воздухообмена возможен монтаж вентиляторов.

Отопление коттеджа ПЛЭН

Схема пленочного отопления

Если же необходимо сделать отопление коттеджа без газового оборудования и при этом сохранить максимально полезный объем в помещения – лучше всего установить пленочные потолочные системы.

Основным нагревательным элементом в отоплении ПЛЭН является тонкая пленка, на поверхности которой нанесены карбоновые полосы. При прохождении по ним тока происходит повышение температуры и как следствие этого — генерирование ИК волн. Распространяясь, они нагревают не воздух, а предметы, попавшие в зону действия системы.

При выборе пленочного отопления коттеджа следует учитывать такие факторы:

  • Обязательная хорошая теплоизоляция дома. Средняя мощность пленочного теплоснабжения составляет 180 Вт/м². При высоких тепловых потерях через наружные стены система попросту не сможет их компенсировать;
  • Площадь покрытия ПЛЭН должна составлять не менее 75% всего потолка в комнате.

Также помимо нагревательных элементов необходимо установить системы контроля работы пленки. Для этого лучше всего использовать специальные терморегуляторы и программаторы, подключаемые к датчикам температуры.

В качестве альтернативы модно рассмотреть пример организации отопления коттеджа с помощью системы водяных теплых полов:

Схемы разводки отопления в доме с примерами

В этой статье поговорим об основных видах разводки системы отопления по коттеджу. Оговоримся — мы будем рассматривать только системы отопления с принудительной циркуляцией теплоносителя, то есть о напорных системам, в которых установлен и работает циркуляционный насос, и есть мембранный расширительный бак (прочитайте статью про расширительные баки в системе отопления).

1. Самая примитивная схема разводки — однотрубная. В такой схеме от котла по периметру дома прокладывается труба, к которая последовательно заводится в каждый радиатор. Причем обратка первого радиатора подключается к подаче второго, обратка второго — к подаче третьего, …, обратка последнего радиатора возвращается к котлу.

Принципиальная схема однотрубной системы отопления.

Основной плюс этой схемы — компактность (прокладывается только одна труба), и дешевизна.

Но данная схема имеет и минусы: теплоноситель в первых радиаторах теплый, но после каждого он остывает — поэтому последние радиаторы надо подбирать с запасом.

Помимо этого, в такой схеме практически невозможно регулировать температуру воздуха: ведь если перекрыть вентиль в первом радиаторе, теплоноситель в следующие не потечет.

Для того, чтобы можно было регулировать температуру в помещении, радиаторы подключатся в байпасом, как на этой фотографии:

Радиатор подключен в однотрубную систему отопления

2. Более прогрессивная схема разводки отопления — двухтрубная тупиковая схема. В этой схеме от котла прокладывается две трубы: подача и обратка, к которым последовательно подключаются радиаторы. В этой схеме без проблем можно отключить один или несколько радиаторов — до всех других радиаторов нагретый теплоноситель будет доставлен в нужном количестве.

Пример двухтрубной тупиковой схемы разводки отопления.

Важно отметить, что без правильной гидравлической балансировки напор и расход в последних радиаторах будут падать, поэтому они могут плохо прогреваться. На этой фотографии секционный радиатор подключен к двухтрубной системе отопления

На этой фотографии секционный радиатор подключен к двухтрубной системе отопления.

3. Еще более прогрессивная среди двухтрубных система отопления называется двухтрубная попутная схема (или петля Тихельмана). В такой схеме к ближайшему от котла подводится подача первой, но обратка подключается последней. В такой схеме можно и регулировать мощность радиатора, и проще всего проводить гидравлическую балансировку.

В схеме Тихельмана (попутной двухтрубной) гидравлическая балансировка системы отопления наиболее простая

По фотографии понять тип разводки системы отопления — попутная или тупиковая, практически невозможно. Вот пример монтажа радиаторов по схеме Тихельмана:

Монтаж радиатора в двухтрубной попутной схеме.

4. Коллекторная разводка отопления — самая дорогая, но и наиболее удобная для монтажа в коттедже. В такой схеме в техническом помещении устанавливается коллектор, подключаемый к котлу, и от которого к каждому радиатору отводится независимая пара трубопроводов.

Такая схема позволяет без слива системы отопления заменить радиатор, а все коммуникации, как правило, прокладываются скрыто в полу.

Отрегулировать же мощность радиатора можно как на термоголовке (почитайте статью про необходимость установки термоголовки на радиатор), так и на коллекторе.

Схема коллекторной системы отопленияПример монтажа коллекторной системы отопления.

Монтаж системы отопления частного дома: основные схемы

Самостоятельный монтаж системы отопления частного дома поначалу может показаться очень сложным. Однако ничего невозможного нет. Главное — правильно разобраться в основных принципах данного процесса и тщательно подготовиться к нему.

Правильный монтаж отопления коттеджа или дома начинается с точного расчета необходимой мощности отопительного оборудования и выбора самого эффективного варианта отопительной системы в конкретном случае. Чтобы не ошибиться, нужно получить консультацию специалиста. Исправить ошибки будет очень сложно и дорого.

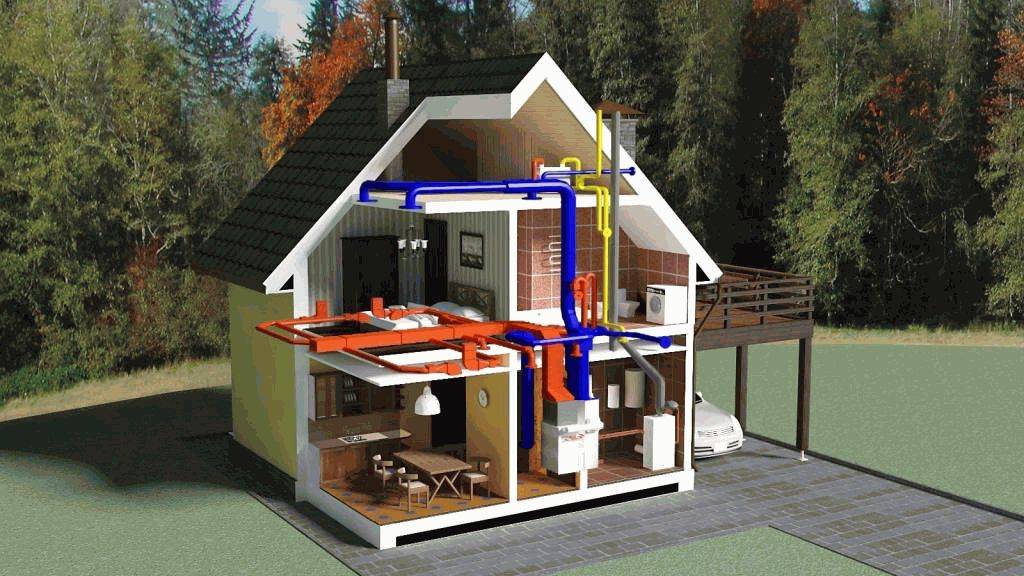

Что такое система отопления?

В жилых постройках частного сектора монтаж систем отопления делается индивидуально. Главной составляющей системы является жидкость, пар или газ, передающие тепло в нагревательные приборы по трубам. Паровое отопление основано на циркуляции пара, образующегося при нагревании воды. Превращаясь в конденсат, пар перемещается из отопительных приборов в котел, затем нагревается снова. Подобная система имеет небольшую эффективность, создавая множество проблем. Поэтому сейчас паровое отопление в жилых домах устанавливать запрещено.

Воздушное отопление — это, прежде всего, «теплый пол». Он требует заметных расходов на электроэнергию, установка этой системы не всегда представляется возможной.

Водяное отопление — самый удобный и эффективный на данный момент способ обогреть частный дом. Монтаж отопления такого типа можно провести самостоятельно.

Водяное отопление

Монтаж отопления, водоснабжения, канализации в строящемся коттедже или доме проводится параллельно. Поскольку технологии сходные, инструменты и оборудование требуются одинаковые.

Для обустройства отопления с жидким теплоносителем требуется:

  • водогрейный котел;
  • круговой гидронасос, прогоняющий жидкость по системе от котла до радиатора, для антифриза требуется насос большей мощности;
  • демпферный бачок регулирует подачу жидкости за счет эластичной мембраны, которая прогибается под давлением воды;
  • контур системы отопления состоит из батарей и труб подачи нагретой воды;
  • отопительные приборы — батареи и т. п.;
  • первичные измерительные преобразователи (датчики и регуляторы) для контроля внутрисистемной температуры и обеспечения бесперебойной работы отопления.

Для работы нужны следующие инструменты:

  • электродрель или перфоратор;
  • молоток;
  • шуруповерт;
  • рулетка;
  • строительный уровень;
  • набор разводных ключей.

Разновидности котлов

Вид нагревательного котла определяется топливом, на котором он работает. Чтобы правильно выбрать энергоноситель, нужно ознакомиться с основными характеристиками котлов различной категории.

Пиролиз — современный вариант твердого топлива. Пиролизный котел может работать без наполнения вручную несколько дней, т. к. топливо подается автоматически. Эффективность отопления на пиролизе повышается за счет сгорания не только топлива, но и выделяемого газа.

Жидкое топливо — керосин, дизель или мазут, чаще используется в степных районах. Жидкотопливные котлы не требуют частой загрузки. Их отливают из чугуна, поэтому они имеют довольно большой вес. Хранить запас топлива нужно согласно ГОСТ 1510-84.

При наличии газовой магистрали целесообразнее установить газовый нагревательный котел. Газ — самое дешевое топливо. Если центрального газоснабжения в доме нет, возможен монтаж котлов отопления, работающих на био- или сжиженном газе. Такие котлы обязательно регистрируются в Ростехнадзоре. Они должны устанавливаться только специалистами.

Основная схема системы обогрева жилья

Одноконтурные водяные котлы используются только для отопления помещений. Для горячего водоснабжения устанавливается специальный бойлер. За счет двухконтурной системы производится отопление и горячее водоснабжение.

Разводка без циркуляции не обеспечивает отвод остывшей воды. Батареи нагреваются неравномерно. Температура в них падает по мере удаления от котла. Эффективность такой системы низкая, установить необходимую температуру практически невозможно.

Сравнение затрат различных отопительных систем

Зачастую выбор определенной системы отопления основывается на стартовой стоимости оборудования и его последующего монтажа. Опираясь на этот показатель, получаем следующие данные:

  • Электричество. Первоначальные вложения до 20000 рублей.
  • Твердое топливо. Покупка оборудования потребует от 15 до 25 тысяч рублей.
  • Котлы на жидком топливе. Установка обойдется в 40-50 тысяч.
  • Газовое отопление с собственным хранилищем. Цена 100-120 тысяч рублей.
  • Централизованная газовая магистраль. За счет высокой стоимости проведения коммуникации и подключения стоимость превышает 300000 рублей.

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

ОдностороннееВ этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.
Седельное и нижнееТакой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.
ДиагональноеПрименяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Виды системы

При устройстве отопительных систем применяют две схемы:

  • Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
  • Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

  • По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
  • По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

Выбор места

Решая как правильно подключить батарею отопления, обязательно нужно определиться с местом расположения отопительных приборов. Дело в том, что функция радиаторов заключается не только в обогреве помещений, но и создании теплового экрана, который предотвращает проникновение холода в помещение. Именно по этой причине они устанавливаются под подоконниками.

Отсюда следует, что отопительные приборы необходимо устанавливать в местах наибольших теплопотерь. Поэтому, прежде чем определиться со способом подключения, необходимо составить схему с их расположением.

Кроме того, важно правильно определить монтажные расстояния , что позволит добиться максимальной теплоотдачи устройств. Итак, эти расстояния должны быть следующими:

От низа подоконника100 мм
От пола120 мм
От стены20 мм

Нарушать данные нормативы не рекомендуется.

Особенности индивидуального теплового пункта

Зависимая схема центрального отопления предусматривает наличие специфического переходного устройства. Передача тепловой энергии осуществляется за счёт элеваторного узла, являющегося частью конструкции индивидуального теплового пункта. В центральной сети вода нагревается до 150°С, тогда как во внутренней отопительной системе температурный показатель ограничивается максимальным значением 90°С. Отсутствие кипения объясняется повышенным атмосферным давлением в трубах.

Тепловая энергия из центральной сети передаётся потребителю с помощью элеватора, предназначенного для нагревания теплоносителя. Смешивание воды внутренней системы с перегретой жидкостью основного источника способствует повышению температуры.

Конструкция элеватора представлена стальным корпусом. Внутри размещена смешивающая камера, имеющая сопло, выполненное в виде сужающегося отверстия. Такое устройство позволяет увеличивать скорость движения теплоносителя в системе обогрева.

Схемы отопления деревянных жилых сооружений

Надо отметить, что схема отопления в деревянном доме является непростой. Конечно, можно использовать электрические, воздушные и печные варианты. Но большинство пользователей останавливают выбор на водяных системах отопления.

Дом из дерева отличается большой теплоемкостью, поэтому для его прогрева понадобиться больше тепловой энергии.

Помимо этого схема отопления частного дома предполагает, что надо постоянно поддерживать комнатную температуру воды. Необходимо это для того, чтобы помещение не отсырело. При подобном устройстве отопления система состоит из теплонагревательного котла, магистрали и отопительных агрегатов. Конструкцию необходимо оснастить шаровыми кранами и терморегуляторами. Конечно, для отопления деревянного дома можно использовать и искусственную систему теплоснабжения, но схема отопления без насоса все же встречается чаще. Более детально о системе отопления с насосной циркуляцией мы уже писали здесь .

Схема отопления двухэтажной жилой постройки

Реализуется система отопления с естественной циркуляцией двухэтажного дома в двухтрубных и однотрубных системах. Принцип у них один – от котла вверх на максимальную высоту поднимается труба, а потом идет распределение теплоносителя по конструкциям отопления. Различие заключается в следующем: в двухтрубной системе отопления вода, которая уже остыла, собирается в другую трубу, которая заводится на вход обратки теплового котла. Что касается однотрубной системы, на вход обратки котла идет трубопровод от выхода последней батареи. Двухтрубная схема отопления с естественной циркуляцией – наиболее подходящий вариант для домов с двумя этажами.

От однотрубной двухтрубная система отличается лишь порядком подключения отопительных элементов. Перед каждой батареей рекомендуется ставить регулировочный бак. Для обеспечения нормальной циркуляции воды в двухэтажном доме всегда хватает расстояния между центром теплового котла и верхней точкой подающего трубопровода. Поэтому аккумулирующая емкость для обогрева может быть оборудована не на чердаке помещения, а на втором этаже.

Схема отопления одноэтажной жилой постройки

Однотрубная схема отопления с естественной циркуляцией одноэтажного дома является наиболее подходящей для таких сооружений. Состоит такая система из одной трубы и включает котел для нагрева, трубопроводную разводку, проводку и расширительный бак. Схема подобной системы отличается простотой. Поэтому ее установку можно провести и своими руками. По периметру жилого помещения пускается труба. Выбирать надо трубы большого диаметра – не меньше ДУ32.

Монтируется труба внутри жилого помещения. Со стороны подачи разводка должна быть выше, нежели там, где обратка возвращается к отопительному котлу. В закольцовку врезаются радиаторы либо конвекторы. Для этого применяются трубы с диаметром поменьше. Желательно на подводках установить дроссели и вентили. Также нелишним будет ивоздушник. Подобная схема позволяет обогревать помещение без использования вспомогательной арматуры.

В частном секторы широко применяют горизонтальную систему отопления, которая классифицируется на тупиковые и попутные системы движения воды. При тупиковой системе каждая из батарей располагается дальше от котла. Подобная система может быть легко разбалансирована. Поэтому настраивают ее очень долго. Надо отметить, что попутная система отопления схема которой предполагает больший расход труб по сравнению с тупиковой, используется преимущественно в простых системах теплоснабжения.

Выбирая попутную систему, надо учесть, что циркуляционные кольца должны быть одинаковыми.

Все радиаторы в системе работают как один. Сегодня очень часто используют гибкие шланги для отопления дома. Они служат для подсоединения обогревателей к системе теплоснабжения.

Система отопления

Современные системы отопления коттеджей главным образом предусматривают водяной обогрев. В качестве теплоносителя применяется обыкновенная вода. Эффективность и экономичность таких систем давно известна. Схема разводки циркуляции может быть одно- или двухтрубной, естественной или принудительной. Каждая система имеет свои отличительные характеристики.

Естественная

Использует физические процессы, происходящие при нагреве теплоносителя. В основном используется для отопления коттеджей площадью до 150 м². Диаметр труб требуется большой, около 50 мм, обязательное наличие уклонов. Ровные участки, а тем более контруклоны не позволят нормально функционировать отопительной системе. Систему трудно регулировать, но она полностью энергонезависима.

Принудительная

Лучше подходит для отопления коттеджей большой площади, регулировка температуры происходит легко, может управляться автоматикой, теплоотдача на порядок выше. Недостатком считается зависимость от источника постоянного электроснабжения.

Принудительная система отопления.

Газовое отопление

Водяная отопительная система может функционировать на любом виде топлива. Подавляющее большинство жителей загородных домов пользуется в таких целях природным газом, так как это самый доступный энергоноситель. Управление оборудованием осуществляется сверхточной автоматической аппаратурой.

Единственным препятствием для обустройства такой схемы отопления может стать отсутствие соответствующих магистралей, подведенных к участку.

Также газовые котлы нуждаются в тщательном обслуживании и регулярном контроле со стороны специальных органов.

Тем не менее, если монтаж и эксплуатация выполняются по всем технологическим правилам, этот вид топлива позволит стабильно достигать необходимой температуры в помещении, избегая огромных затрат на коммунальные услуги.

↑ Подключение радиаторов и выбор мощностных характеристик

Количество секций напрямую зависит от необходимого для помещения количества тепла. Батареи располагаются в том месте комнаты, где теплопотери наибольшие. Обычно это оконные проёмы и наружные стены. Подключение может происходить тремя разными способами.

Боковое соединение характерно для централизованного отопления. Диагональное же идеально вписывается в схему магистралей, проложенных горизонтально. Как в первом, так и во втором случае, батарея прогревается максимально равномерно.

При монтаже системы однотрубного типа используется разностороннее соединение. Так теплоотдача прибора становится значительно меньшей. Сверху радиатор намного теплее.

Некоторые модели радиаторов разработаны таким образом, что патрубки присоединяются к ним снизу. Разводка в этих устройствах внутренняя.
