Балансировочный клапан для отопления виды и цены

Как еще применяется балансировочный вентиль?

Кроме регулирования отдельных ветвей и стояков в системе отопления, устройство используется и для других целей. Например, балансовый клапан устанавливают в малый контур циркуляции твердотопливного котла, когда он замкнут на буферную емкость. Смысл заключается в том, чтобы поддерживать температуру воды в контуре не ниже 60 ºС и не ставить для этого смесительный узел. Но в этом случае расход в котловом контуре должен быть выше, чем в отопительном. Этим и занимается вентиль, устанавливаемый на подаче.

Еще вариант установки — балансировочный кран регулирует подачу теплоносителя на змеевик бойлера косвенного нагрева. Последний, как правило, присоединяется напрямую от котельного агрегата, поэтому правильно будет ограничить количество теплоносителя для подогрева бойлера. Надо сказать, что в идеале балансовыми кранами лучше оснастить все ветви системы, включая контуры теплого пола и ГВС. Подобные мероприятия повышают качество функционирования отопления и однозначно ведут к экономии энергоносителей.

//www.youtube.com/embed/fvmNrDWBRXE

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор,  выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки — при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество — на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

• Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 — 80 градусов.
• Контактным термометром замеряют температуру всех батарей и записывают показания.
• Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым — в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.

Принцип работы

Для начала разберёмся с основными нюансами балансировки отопительных приборов. В случае, если тупиковая ветвь трубопровода подсоединяется к нескольким радиаторам отопления, каждому из отопительных приборов нужно подать достаточное количество предварительно нагретой воды. Необходимый объём жидкости берётся из предварительного расчета.

Балансировочный клапан в разрезе

Если батареи не оборудованы клапаном-термостатом, то расход воды для каждого отдельно взятого потребителя будет постоянным. Для регулирования подачи жидкости в системе можно использовать ручной балансир, который устанавливается на обратке в месте соединения трубы с общей магистралью.

В дальнейшем вентиль нужно выставить на необходимое количество оборотов — для увеличения или уменьшения диаметра отверстия. В данном случае можно достичь нормального расхода теплоносителя в ветви. Но как поступить, если расход жидкости в системе постоянно меняется?

В этой ситуации на помощь пользователю придёт балансировочный клапан, который управляет нагревом комнаты путём создания препятствия потоку жидкости. Во время работы подобного устройства происходит уменьшение объёма подачи теплоносителя.

Обратите внимание! При использовании ручного балансира возможна эффективная работа 4-5 отопительных приборов. Если пользователей больше, чем указанное число, то каждая из батарей будет получать неодинаковое количество тепла

После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее. В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов

Если пользователей больше, чем указанное число, то каждая из батарей будет получать неодинаковое количество тепла. После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее. В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов.

Схема функционирования

Принцип работы нашего устройства состоит в следующем: при установке вентиля на максимальный расход теплоносителя, термостат, установленный на любом из радиаторов, уменьшит потребление нагретой жидкости. Результатом такого процесса станет постепенно возрастающее давление.

Через некоторое время капиллярная трубка укажет прибору на возрастающее давление, что приведёт к корректировке расхода теплоносителя. Остальные термостаты на других отопительных приборах не успеют полностью перекрыть жидкость, и это приведёт к балансировке давления и потреблению теплоносителя в системе.

Монтаж балансировочного клапана для системы отопления

Балансировочный вентиль устанавливается строго по правилам и нормам монтажа систем трубопровода, но есть некоторые нюансы, на которые стоит обратить внимание:

Нельзя допустить попадания грязи и различных предметов;
Обязательно обратить внимание на направление потока жидкости, оно указано на корпусе вентиля;
В обязательном порядке нужно сделать прямые участки трубопровода, размером 5 до вентиля и 2 после;
Автоматический клапан осмотрите на наличие заправочного штуцера, ведь именно через него нужно будет производить первое заполнение системы.

Если использовать балансировочный клапан в отопительных системах различных зданий, в итоге можно сэкономить 25-40% тепла. С учетом того, что стоит эта деталь отопления менее 1 % от общей стоимости сети.

Назначение

Балансировочный кран в системе отопления используется для правильного распределения теплоотдачи. То есть, бывают случаи, что в одной комнате батареи горячее, чем это требуется, а в другой – значительно холоднее, чем хотелось бы. То есть, происходит неправильное распределение теплоносителя. Значит, требуется регулировка, чтобы исправить подобную ситуацию.

Балансировочный клапан являет собой вид запорной арматуры, посредством которого производится регулирование гидравлического сопротивления. Достигается это путем изменения диаметра сечения трубы на определенном участке.

В последнее время при проектировании отопления (как для многоквартирного, так и для частного дома) балансировочный клапан сразу добавляется в систему. Однако, что делать владельцам уже готовых отопительных систем?

Есть несколько «симптомов» которые указывают на необходимость установки запорной арматуры данного типа:

• Отсутствие комфортной температуры даже при максимальной нагрузке.
• Значительные колебания температуры в помещении при постоянно равной нагрузке в отопительной системе.
• Сложности при запуске системы – невозможность выхода на номинальную мощность.

Все это указывает на то, что требуется установить балансировочный вентиль и провести регулирование. Он позволит скорректировать поступление количества теплоносителя на тот или иной участок системы.

Преимущества использования

Установка балансировочного крана поможет решить вышеуказанные проблемы в работе отопления.

Кроме того, можно выделить следующие преимущества применения этого оборудования:

• Снижение затратности – то есть, владельцы частных домов отмечают, что после проведения балансировки системы снижается количество потребляемого топлива.
• Повышение комфорта в помещении – вы можете добиться для каждого отдельного помещения того уровня температуры, который будет более подходящим.
• Отсутствие сложностей при запуске – применения балансировочной арматуры позволит максимально упростить запуск системы.

Монтаж

Включение оборудования в систему

Балансировочные краны для отопления чаще всего используются для регулировки двухтрубных отопительных систем.

Детально о них читайте тут — https://kvarremontnik.ru/dvukhtrubnaya-sistema-otopleniya/

Монтаж элемента осуществляется посредством специальных фитингов и адаптеров. При этом следует быть внимательными: некоторые краны могут устанавливаться на трубы с определенным направлением движения теплоносителя.

На таких кранах присутствует специальная стрелка, которая показывает, в каком направлении должна перемещаться вода в трубе. Если установить вентиль, не следуя данному указанию, попытка регулирования системы с его помощью может привести в поломке самого элемента и сбою в работе всей отопительной системы.

Регулирование

После установки клапана, посредством специального оборудования, проводятся замеры, которые позволят определить, до какого именно уровня требуется регулировка. Отдельные специалисты называют данный способ достаточно трудоемким.

Важно: перед тем, как провести процедуру балансировки, следует запустить отопительную систему, подключить необходимое измерительное оборудование – это даст возможность определить качество работы. Более точные результаты балансировки можно получить, разбив отопительную систему на отдельные сегменты, и дополнив балансировочной арматурой каждый из них

В таком случае сама процедура балансировки займет значительное время – необходимо будет регулировать каждый отдельный клапан. Но и результаты будут куда лучше

Более точные результаты балансировки можно получить, разбив отопительную систему на отдельные сегменты, и дополнив балансировочной арматурой каждый из них. В таком случае сама процедура балансировки займет значительное время – необходимо будет регулировать каждый отдельный клапан. Но и результаты будут куда лучше.

Разновидности клапанов и их конструктивные особенности

Все новые системы теплоснабжения, использующие радиаторные терморегуляторы, считаются динамическими. В процессе работы, терморегулятор, установленный на приборе отопления, реагирует на любые самые незначительные изменения температурного режима внутри комнаты, изменяя, таким образом, расход греющей воды.

Это создает в системе отопления изменяющийся или динамический режим функционирования. Он является предпосылкой внедрения автоматических/динамических балансировочных устройств.

Классификация балансировочных клапанов по параметрам:

• Видом рабочей среды теплоносителя: вода, пароводяная смесь , гликолевый состав;
• нормативные параметры теплоносителя по объемному расходу, Т и давлению;
• точки расположение на тепловой сети: подача, обратка или байпас;
• назначение и этажность объекта отопления; жилой/общественный, одноэтажный/многоэтажный;
• рабочей функции: автоматический/механический.
• практикуется также их комбинация по вариантам присоединения: резьбовое либо фланцевое.

Для выпуска клапанов можно использовать разнообразные материалы. Статические вентили, чаще всего, производятся из латуни, с фланцевым/резьбовым соединением либо чугуна, исключительно с фланцевым. Для динамических модификаций используют кроме латуни/чугуна еще и углеродистую сталь, которая способна максимально качественно обеспечить нормативные теплотехнические и гидравлические характеристики системы.

Ручные балансиры требуются для того, чтобы адаптировать тепловую сеть после установки, а автоматические меняют характеристики теплосети в период нагрева.

При выборе модификации балансира необходимо принимать во внимание различные параметры:

1. Тип схемы нагрева с естественной/принудительной циркуляцией.
2. Тепловые и гидравлические параметры сети.
3. точка установки во внутридомовой системе.
4. регулировочные параметры.

Механический балансир

Механический балансир Механический клапан имеет ручную регулировку, прекрасно действует в стабильной тепловой сети. Хорошо работает для жилых объектов с не очень большим числом приборов отопления. Облегчает выполнение ремонтно-наладочных работ, ввиду того что при ремонте отдельного нагревательного участка нет нужды отключать всю систему.

Такие модификации очень часто укомплектовываются измерительными ниппелями, способные измерять давление в системе, в зоне размещения клапана. Главное превосходство таких регуляторов является небольшая цена.

Механический балансир — эффективно устройство работает на тех объектах, где число радиаторов не более 5 единиц. При большем , механика не справляется и становится причиной разбалансировки схемы теплоснабжения. Когда термостат на 1-й батареи перекрыт, то увеличивается расход теплоносителя на втором. В связи, с чем температура воды в одних приборах отопления, может вырасти до точки кипения, а в других она будет оставаться холодной. Такую проблему могут разрешить только автоматические балансиры.

Автоматический балансир

Автоматический балансир Монтаж автоматических блоков производится на ответвления/стояках, обладающих значительным количеством батарей. От устройств механического типа они отличаются порядком функционирования. Балансир настраивают в положение наибольшей пропускной возможности. При уменьшении расхода горячей воды термостатом на одной из батарей давление увеличивается. Потом срабатывает механизм импульсной трубки, который анализирует величину перепада давления. Такой подход позволяет выполнять тонкую настройку сети.

Основные достоинства автоматических уравнителей:

• Наличие капиллярной трубки, способствующей мгновенной настройке;
• регулировочный блок при работе не меняет величину давления, тем самым не позволяя гидравлическим колебаниям в сети сбить установленный режим;
• при необходимости в общей сети можно установить особые температурные независимые зоны;
• высокая скорость настройки балансира, не позволяет термостатам перестроить свою работу, что гарантирует сбалансированную работу всей внутридомовой системы отопления.

Конструкция и принцип работы

Принцип работы балансировочной арматуры состоит в перекрытии потока жидкости выдвижным клапаном или штоком, вызывающем уменьшение сечения проходного канала. Устройства имеют разную конструкцию и технологию подключения, в отопительной системе они могут дополнительно:

1. Поддерживать перепад давлений на одном уровне.
2. Ограничивать расход теплоносителя.
3. Перекрывать трубопроводную магистраль.
4. Выполнять функции слива для рабочей жидкости.

Конструктивно балансировочные клапаны напоминают обычные вентили, их основными элементами являются:

1. Латунный корпус с двумя проходными патрубками с внутренним или наружным сечением резьбы, рассчитанным на подключение к линии со стандартными диаметрами труб. Подключение в трубопроводной магистрали при отсутствии резьбового штуцера с подвижной резьбовой гайкой (американки) производится через ее аналоги – дополнительные переходные муфты с разными накидными гайками.
2. Запорный механизм, перемещением которого регулируют степень перекрытия канала прохождения теплового носителя.

Рис. 4 Устройство ручного балансировочного вентиля Danfoss LENO MSV-B

1. Регулировочная рукоятка со шкалой и индикаторами настройки, позволяющая регулировать поток внутри прибора.
2. Современные модели оснащены дополнительными элементами в виде двух измерительных штуцеров, с помощью которых производят замеры объемов подачи (пропускную способность) на входе и выходе прибора.
3. Некоторые модели оборудованы запорным шаровым механизмом, позволяющим полностью перекрывать поток, или имеют функцию слива жидкости из водопровода.
4. Высокотехнологичные современные виды могут управляться автоматически, для этого вместо поворотной головки устанавливается сервопривод, который при подаче электроэнергии толкает запирающий механизм, при этом степень перекрытия канала зависит от величины поданного напряжения.

Рис. 5 Автоматические балансиры Данфос AB-QM – конструкция

Монтаж клапанов

При установке клапана необходимо размещать его по стрелке на корпусе, которая указывает направление перемещения жидкости, для борьбы с турбулентностью, влияющей на точность настроек. Выбирают прямые участки трубопровода с длиной 5 диаметров прибора да его точки расположения и два диаметра после клапана. Оборудование устанавливаются в обратную ветвь системы, для проведения работ достаточно сантехнического разводного ключа, монтаж проводят в следующей последовательности:

• Перед установкой обязательно производят промывку и прочистку трубопроводной системы для избавления от возможной металлической стружки и других посторонних предметов.
• Многие приборы имеют съемную головку, для удобства установки в трубах ее следует снять в соответствии с инструкцией.
• Для монтажа можно использовать льняное волокно с соответствующей смазкой, которое наматывается на конец трубы и выходной штуцер батареи.
• Регулирующий кран накручивают на трубу одним концом, второй присоединяют к радиатору специальными шайбами (переходная муфта американка), которая помещается на выходном радиаторном штуцере или вкручивается в кран, играя роль соединительной муфты.

Рис. 10 Установка балансировочных клапанов

Конструкция и принцип работы

Принцип работы балансировочной арматуры состоит в перекрытии потока жидкости выдвижным клапаном или штоком, вызывающем уменьшение сечения проходного канала. Устройства имеют разную конструкцию и технологию подключения, в отопительной системе они могут дополнительно:

1. Поддерживать перепад давлений на одном уровне.
2. Ограничивать расход теплоносителя.
3. Перекрывать трубопроводную магистраль.
4. Выполнять функции слива для рабочей жидкости.

Конструктивно балансировочные клапаны напоминают обычные вентили, их основными элементами являются:

1. Латунный корпус с двумя проходными патрубками с внутренним или наружным сечением резьбы, рассчитанным на подключение к линии со стандартными диаметрами труб. Подключение в трубопроводной магистрали при отсутствии резьбового штуцера с подвижной резьбовой гайкой (американки) производится через ее аналоги – дополнительные переходные муфты с разными накидными гайками.
2. Запорный механизм, перемещением которого регулируют степень перекрытия канала прохождения теплового носителя.

Рис. 4 Устройство ручного балансировочного вентиля Danfoss LENO MSV-B

1. Регулировочная рукоятка со шкалой и индикаторами настройки, позволяющая регулировать поток внутри прибора.
2. Современные модели оснащены дополнительными элементами в виде двух измерительных штуцеров, с помощью которых производят замеры объемов подачи (пропускную способность) на входе и выходе прибора.
3. Некоторые модели оборудованы запорным шаровым механизмом, позволяющим полностью перекрывать поток, или имеют функцию слива жидкости из водопровода.
4. Высокотехнологичные современные виды могут управляться автоматически, для этого вместо поворотной головки устанавливается сервопривод, который при подаче электроэнергии толкает запирающий механизм, при этом степень перекрытия канала зависит от величины поданного напряжения.

Рис. 5 Автоматические балансиры Данфос AB-QM – конструкция

Принцип работы арматуры

Функционирование клапана основано на вращении вентильной рукоятки в ручном режиме. При повороте данного элемента крутящий момент передается золотнику через шпиндель, в результате чего он выполняет поступательные движения, меняя свое положение и, соответственно, проходное сечение трубопровода.

Балансировочный клапан работает в двух режимах:

• балансировки – золотник располагается в промежуточном положении. Перемещение затвора осуществляется при возрастании давления, а возврат в исходное положение – при его нормализации;
• перекрытия – золотник полностью закрывает собой проходное сечение, останавливая поток рабочей среды. Герметичность перекрытия обеспечивается за счет специальных уплотнителей, расположенных между затвором и седлом.

Принцип действия балансировочного клапана

Теперь разберемся, как вообще балансируются отопительные приборы. Если, к примеру, тупиковая ветка магистрали подключается сразу к нескольким батареям отопления, то каждой из них потребуется подача нужного количества рабочей жидкости, предварительно прогретой. Для определения требуемого объема теплоносителя используются предварительные расчеты.

Если клапаны-термостаты на радиаторах отсутствуют, то расход теплоносителя будет перманентным в отношении каждого отдельного потребителя. Чтобы регулировать подачу воды внутри системы, вы можете применять ручной балансир – его необходимо установить на «обратке» там, где труба соединяется с общей сетью.

Далее вентиль выставляется на требуемое число оборотов, чтобы уменьшать/увеличивать диаметр отверстия. Это позволит добиться номинального расхода рабочей жидкости в ветви. Но как же быть, если расход теплоносителя в сети перманентно меняется? В данном случае оптимальным будет использовать балансировочный клапан, контролирующий прогрев помещения посредством образования препятствий на пути движущейся жидкости. Когда это устройство будет работать, объем подачи воды уменьшится.

А вот в случае большего количества пользователей каждый из радиаторов будет получать неравномерное количество тепловой энергии. И если на первой батарее перекрыть поток жидкости, то оно (количество) увеличится на второй батарее, однако клапан при этом закрываться не будет, а излишки теплоносителя будут двигаться дальше. Как результат – некоторые радиаторы будут перегреваться, остальные же – недополучать рабочую жидкость. Чтобы регулировать работы отопительной системы, и требуются описываемые в статье балансировочные клапаны.

Что же касается принципа действия, то он ничего сложного собой не представляет и выглядит примерно следующим образом: если установить вентиль на максимальный расход рабочей жидкости, то термостат, которым оснащена любая из батарей, уменьшит потребление воды. Давление вследствие этого начнет постепенно возрастать. Спустя некоторое время прибор будет уведомлен капиллярной трубной об увеличивающемся давлении и откорректирует расход рабочей жидкости должным образом. Термостаты же, установленные на других радиаторах, не будут иметь времени, чтобы полностью перекрыть теплоноситель, вследствие чего потребление и давление жидкости в сети будет сбалансировано.

Зачем нужны балансировочные вентили

Сразу оговоримся, что далеко не каждая система требует балансировки как таковой. Например, 2—3 коротких тупиковых ветви с 2 батареями на каждой способны сразу включиться в нормальный рабочий режим при условии, что верно подобраны диаметры труб, а расстояния между приборами небольшие. Теперь давайте разберем 2 ситуации:

1. К котлу подключены 2—4 ветви отопления неравной длины с числом радиаторов от 4 до 10.
2. Тот же расклад, но с батареями, оснащенными термостатическими вентилями (описаны в другой публикации).

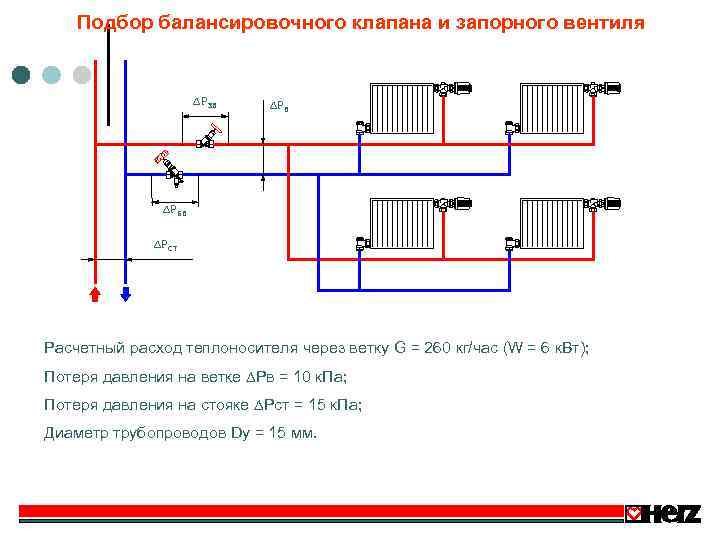

Пример тупиковой схемы с плечами неравной длины и нагрузки. На последнем радиаторе короткой ветви тоже нужен балансовый вентиль Поскольку основная масса воды всегда течет по пути наименьшего гидравлического сопротивления, в ситуации №1 большее количество тепла получат первые отопительные приборы, расположенные близко к котлу. Если поступление теплоносителя к этим радиаторам не ограничить, то последние батареи в цепочке нагреются гораздо слабее, разница температур между ними может составить 10 °С и более.

Таким же образом регулируется подача теплоносителя в системах с пятью и более тупиковыми ветвями. На врезках, приближенных к теплогенератору, устанавливаются ручные балансировочные краны, предназначенные для трубопроводов. Частично перекрывая проход воде, они направляют основной поток дальше по магистрали.

Ситуация №2 сложнее. Установка радиаторных термостатов с головками позволяет менять расход теплоносителя в автоматическом режиме по мере необходимости. Но представьте, что в ближней к котлу комнате распахнулось окно, температура воздуха упала, а терморегулятор полностью открылся. Тогда в последнем помещении тоже станет холоднее, ведь ему не хватит тепла, отнятого первой батареей.

Задача вентилей – ограничить расход теплоносителя на стояки (или горизонтальные ветви)

На длинных ветвях с большим числом отопительных приборов, оборудованных термоголовками, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления, как это сделано выше на схеме.

Регуляторы, связанные капиллярными трубками с балансовыми кранами, реагируют на уменьшение/увеличение расхода воды и поддерживают давление в обратке на одном уровне. Тогда всем потребителям хватает теплоносителя, несмотря на срабатывание термоклапанов. О пользе таких регулировочных кранов подробно рассказывается в видео:

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Рекомендуем ознакомиться: Какое очистительное средство выбрать для устранения засоров канализационной системы

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

• из фторопласта;
• из плотной резины;
• из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.
