Какие бывают твердотопливные котлы для отопления частного дома – разновидности, различия, преимущества и недостатки

Главные преимущества

Теплогенераторы верхнего горения имеют много достоинств. Основным из них является долгая работа на 1 закладке топлива. Для сравнения: в традиционный котел дрова приходится загружать каждые 3-4 часа.

Есть и другие преимущества.

Простота конструкции

В котлах этого типа отсутствуют сложные узлы. Данное обстоятельство дает следующие выгоды:

• надежность;
• низкую стоимость ремонта;
• возможность устранения неполадок собственными силами в домашних условиях.

Независимость от внешних источников

Модели, работающие без электричества, являются автономными. При наличии запаса топлива владелец с гарантией в 100% будет обеспечен теплом. Этим ТТ-котлы выгодно отличаются от газовых и электрических аналогов, которые при перебоях в централизованных сетях становятся недееспособными.

При наличии топлива владелец будет обеспечен теплом.

Благодаря автономности теплогенераторы данного класса могут работать в плохо освоенной местности, где энергетическая инфраструктура пока отсутствует.

Доступность и дешевизна топлива

Дрова, уголь, торф и иное подобное горючее обходятся дешевле газа и электричества. Некоторые владельцы деревообрабатывающих производств даже доплачивают за вывоз опилок и других отходов, используемых в качестве топлива.

Почти во всех негазифицированных районах как минимум 1 вид твердого горючего присутствует в избытке.

Материал изготовления

Отопители делают из стали или чугуна. Эти материалы обладают рядом достоинств:

• низкой стоимостью;
• прочностью;
• долговечностью;
• высокой теплопередачей;
• относительно низким коэффициентом температурного расширения.

Чугунные приборы превосходят стальные в следующем:

• сроке службы;
• коррозионной устойчивости.

Приборы обладают низкой стоимостью, прочностью, долговечностью.

Но проигрывают им в:

• цене;
• ремонтопригодности;
• весе;
• восприимчивости к перепадам температур (хрупкий чугун дает трещины).

Практичность

Выпускают котлы со вторым контуром, обеспечивающим снабжение горячей водой. Прибор работает на 2 системы — отопление и ГВС.

Нужно иметь в виду приоритет второго контура. Когда пользователь открывает кран смесителя, 3-ходовой клапан в котле отключает систему отопления и перенаправляет теплоноситель на подогрев воды. Если та расходуется часто и помногу, в доме будет холодно.

Высокий уровень КПД

Коэффициент полезного действия отопителей длительного горения достигает 85%. Для сравнения: у традиционных котлов этот показатель не превышает 75%.

КПД ТТ-котлов достигает 85%.

Высокий КПД дает тройной положительный эффект:

• снижаются затраты на обогрев дома;
• уменьшается количество сажи в выхлопе (реже нужно чистить агрегат и дымоход);
• нивелируется вред, наносимый экологии.

Широкий выбор

Категория продолжительно работающих теплогенераторов включает в себя множество моделей для разных условий и на любой кошелек. В каталогах представлены:

1. Дровяные и угольные котлы. Вторые рассчитаны на более высокие температуры.
2. Мощностью от 8 до 60 кВт. Отапливаемая площадь может достигать 600 кв. м.
3. Автономные энергонезависимые с механическим управлением и такой же автоматикой. Незаменимы в местности с частыми перебоями в электроснабжении.
4. С электронным управлением, дисплеем, выносными термодатчиками. Можно подключать погодозависимую автоматику, отправлять команды со смартфона, программировать прибор и с высокой точностью настраивать температуру теплоносителя.

В продаже представлены модели и российского, и зарубежного производства.

Виды твердотопливных котлов

По материалу теплообменника котлы на твердом топливе бывают:

• стальные;
• чугунные.

Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.

Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.

Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.

В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.

Далее котлы отопления делятся по типу загрузки топлива:

• с ручной загрузкой топлива;
• с автоматической подачей.

Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.

Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.

Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.

Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.

Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.

В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.

Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.

Есть еще один вид котлов на дровах и угле – это котлы – плиты.

Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.

Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.

Кроме это отметим 4 основные конструкции котлов для дома:

Пеллетные твердотопливные котлы.
Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера.
Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.

Также котлы могут быть одноконтурными и двухконтурные.

Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.

Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Как рассчитать мощность котла

СНиП 2.04.01-85 – техруководство по установке ТТ-котлов. По упрощенной схеме мощность отопления рассчитывают по норме 1 кВт на 10 м² (при потолках до 3 м, кладке кирпичных стен в 2 ряда). Общую площадь делят на 10 и получают необходимую мощность. Дополнительно учитывают степень утепления дома, теплопотери, неточности с учетом сложной планировки, наличие контуров ГВС. Запас по каждому параметру должен составлять 10-20%.

Мощность отопления рассчитывают с помощью технического руководства.

При переборе мощности появляется недогруз котла. Его устраняют подключением дополнительного оборудования.

Котлы по типу камеры сгорания

Следующий важный параметр классификации типов газовых котлов — по варианту исполнения топочной камеры. Они бывают открытого и закрытого типа.

Первые более простые и дешевые, но имеют ограничения по площади нагрева не более 250м2. Вторые более дорогие, энергозависимые и безопасные, поскольку не сжигают кислород в доме.

С открытой топкой

Топка открытого типа означает, что в ней происходит естественный забор воздуха для горения из помещения. Это наиболее простая конструкция котлоагрегата, в котором для организации процесса горения не нужна электроэнергии, а также обустройство воздуховодов и дутьевой вентилятор. Котлы такой конструкции обычно маломощные с нагревом жилой площади не выше 200 м2.

В противном случае воздух станет пересушенным и будет негативно отражаться на микроклимате в помещении. Кроме того эти котлы часто имеют проблемы из-за несовершенства дымоотвода. Если уровень разряжения в топке упадет до нуля, то угарный газ может поступать в помещение, что смертельно опасно для окружающих.

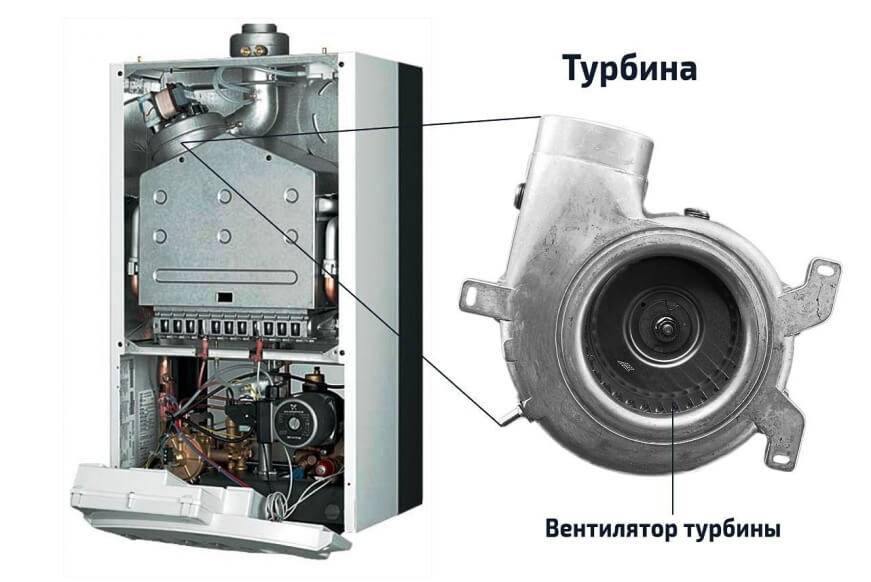

Котлы с закрытой камерой

Это совершенно новый тип организации дымоотвода, в котором топка не имеет контакта с внутренним воздухом в помещении. Забор кислорода к горелке происходит по закрытым воздухопроводам с улицы.

Система подачи принудительная через вентилятор. Воздух поступает по специальному каналу, в котором расположен вентилятор. Такой принцип реализован, например, у турецкого котла Vitopend.

Система удаления дымовых газов в нем организована через коаксиальный дымоотвод, который выполнен по типу «труба в трубе». По внутренней трубе отводятся отработанные котловые газы, через кольцевое пространство вентилятором забирается воздух с улицы.

Преимущество данной системы в том, что работа ее не влияет на климатическое состояние внутри помещения, не требуется установка сложных дымовентиляционных каналов, обеспечивающих естественную циркуляцию. Низкие требования к помещениям для установки, допускают установку в стандартных кухнях.

К недостаткам такой конструкции пользователи чаще всего относят их высокую стоимость и зависимость от электроэнергии.

Обвязка котла водяным отопительным контуром

Энергоэффективность и безопасность работы котельной — задачи, решаемые при выборе правильной схемы подключения агрегата к трубопроводу. При этом расположение технологического оборудования (насосов, клапанов, воздухоотводчиков, измерительных приборов) влияет на точность контроля параметров и корректность срабатывания устройств защиты.

Система гравитационного типа

В зависимости от исполнения контуры бывают открытыми и закрытыми. Первый вариант предполагает монтаж расширителя на чердаке, второй — расположенного на уровне котла мембранного бака с обязательным оснащением системы группой безопасности.

Система гравитационного типа функционирует благодаря циркуляции воды.

С естественной циркуляцией

Напорное оборудование не предусмотрено. Движение теплоносителя обеспечивается за счет расположения котла на нижнем уровне здания. Минимальный угол уклона, соблюдаемый при прокладке трубопроводов, — 0,5°. Скорость перемещения воды в системе — 0,1‑0,25 м/с.

С принудительной

Жидкость циркулирует в контуре под действием насоса, расположенного на линии «обратки». Его выбирают по давлению и объему перекачиваемого теплоносителя исходя из обогреваемой площади и конфигурации контура. Возможно использование открытой или закрытой схемы.

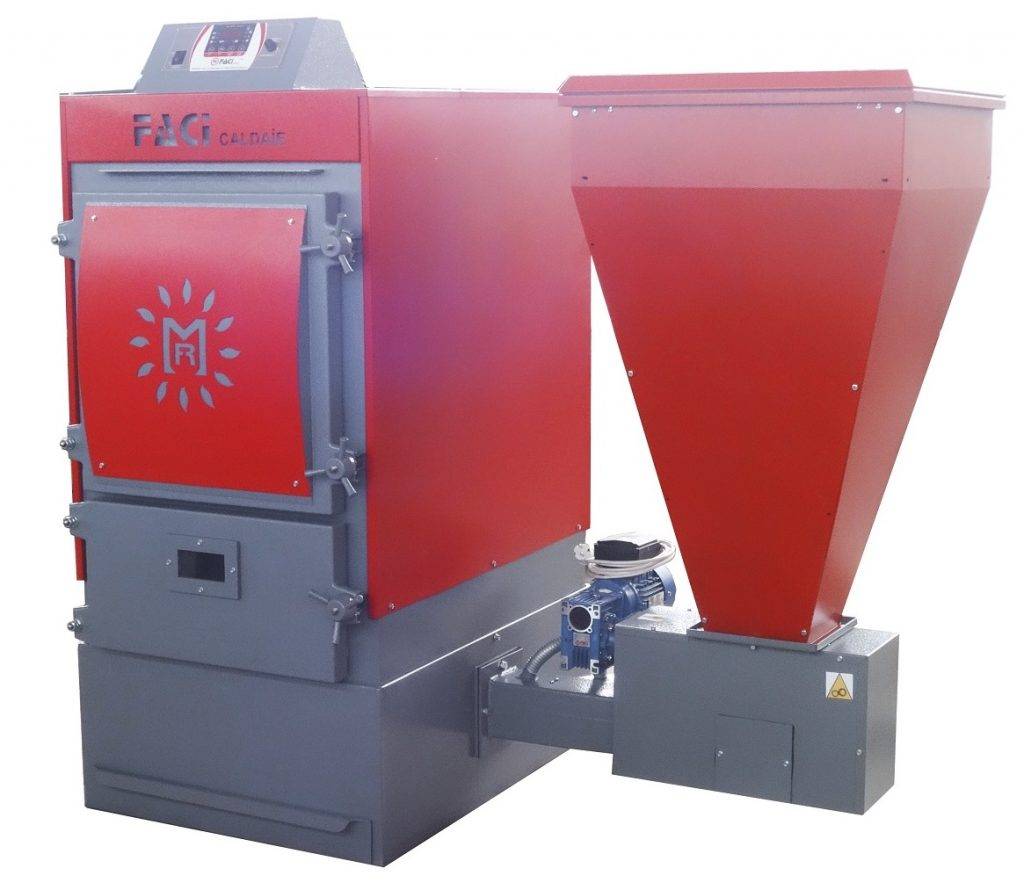

Автоматические твердотопливные котлы

В продаже имеются автоматические твердотопливные котлы. Правильнее назвать их полуавтоматическими, поскольку котел все таки требует периодически определенных действий от человека, пускай и не каждый день.

С устройством и принципом работы автоматического твердотопливного котла можно познакомиться, если посмотреть этот видеоклип:

https://youtube.com/watch?v=wz5_tLCx1FU

Топливом для автоматического котла могут быть гранулированный уголь фракции 5 — 25 мм. или древесные гранулы — пелеты, а также гранулы из других горючих материалов — торфа и отходов растительного и животного происхождения.

Необходимость использования только гранулированного топлива для сжигания в автоматических котлах, вызывает определенные сложности для хозяев дома. Стоимость такого топлива на рынке заметно выше, чем обычных колотых дров или угля.

Товары для строительства и ремонта

⇆

В автоматических котлах производители часто предусматривают возможность замены горелки для гранулированного топлива, на другую горелку — для газа или жидкого топлива. Вместо горелки могут устанавливаться колосники. В этом варианте котел превращается в обычный котел на дровах.

Гранулированное топливо обычно продается в мешках. Топливо легко и без пыли загружается в бункер котла. Одной загрузки бункера хватает на 3 — 10 дней работы котла.

После розжига в начале отопительного сезона, горение в автоматическом котле происходит непрерывно. Автоматический котел может работать в двух режимах:

• Режим активного горения, при котором мощность котла может быть в диапазоне 10 — 100% от номинальной.
• Режим поддержки горения, когда мощность котла выбирается такой, чтобы обеспечить температуру теплоносителя в котловом контуре около 55 град.С. Автоматический контроллер переводит котел в режим поддержки, когда отсутствует отбор тепла из отопительного контура. Такой режим необходим для защиты котла от низкотемпературной коррозии (подробнее см. ниже), а также обеспечивает постоянную готовность котла к возобновлению активного горения.

В процессе работы котла необходимо:

• Следить за наполнением бункера и загружать топливо в бункер один раз каждые 3 — 7 дней.
• Удалять золу из съемного зольного ящика через каждые 2 — 4 дня.
• Один раз в неделю чистить внутренние поверхности котла от отложений специальным инструментом.
• Ежегодно, перед началом отопительного сезона, проводить чистку и проверять исправность дымохода котла.

Особенности использования твердотопливных котлов

В основе отопления дома агрегатом, работающем на дровах, угле, торфе, лежит повышение температуры жидкости в магистрали за счет процесса сжигания энергоносителя. Вода, нагреваясь, двигается по трубам к теплообменникам в комнатах.

Разработаны приборы, в которых в качестве топлива используются пиллеты, представляющие собой небольшие гранулы, изготавливаемые из отходов деревообработки.

Разновидности оборудования

Существует несколько типов твердотопливных аппаратов для обогрева помещений.

Они различаются по:

• виду энергоносителя и способу его подачи;
• количеству контуров;
• уровню мощности и теплоотдачи;
• наличию варочной поверхности;
• габаритам.

Твердотопливное оборудование имеет только напольный вариант монтажа. Для снабжения жилого дома ГВС выбирают агрегаты, имеющие 2 контура. Если планируется использовать котел для приготовления пищи, то нужно покупать модель с варочной поверхностью.

Созданы для обогрева пиролизные и газогенераторные устройства. Для работы этих аппаратов используется твердое топливо, из которого выделяются горючие газы, поступающие в камеру для сжигания.

Такие котлы имеют следующие преимущества:

• удобство регулировки мощности прогрева;
• высокий КПД;
• практически полное сгорание энергоносителя.

Присутствие в устройстве нагнетательного вентилятора позволяет снизить требования к дымоходу.

Цена пиролизных и газогенераторных установок выше по сравнению с классическими моделями твердотопливных агрегатов. Приобретать оборудование имеет смысл, если нужно обогревать большие площади. Аппарат окупается за счет экономного использования энергоносителя.

Выбор материала изготовления

Твердотопливные агрегаты могут изготавливаться с применением разных теплообменников. Этот элемент конструкции производится из чугуна или стали.

Если планируется самостоятельное обслуживание прибора, то лучшим выбором будут котлы, в которых установлены чугунные змеевики. Такой материал менее требователен к условиям эксплуатации и не подвержен коррозии, но он имеет несколько недостатков.

Среди них:

• высокая цена;
• чувствительность к перепадам температур.

Чугунные котлы не особо прихотливы к чистке и незначительно снижают КПД при образовании нагара.

Достоинства и недостатки

Преимущества эксплуатации оборудования:

• автономность – не зависит от наличия напряжения в электросети;
• отсутствие дополнительных энергозатрат;
• простота обслуживания;
• доступность топлива;
• безопасность.

Недостатки аппаратов:

1. Необходимость регулярной загрузки энергоносителя. В зависимости от размеров прибора это делают от 2 до 5 раз в сутки.
2. Для нормальной работы котла необходимо обустройство дымохода с хорошей тягой для разгорания и полного сжигания топлива.
3. Вода в системе должна быть постоянно теплой, это нужно для предотвращения образования нагара на элементах конструкции.
4. При загрузке энергоносителя возможен выброс дыма в комнату.
5. Необходимость регулярной чистки топочной зоны от накоплений золы и копоти.
6. При работе сложно обеспечить контроль тепловыделения.

Твердотопливные котлы длительного горения

Оборудование оснащается камерой для топлива, которое постепенно окисляется, а газообразные продукты сгорания омывают теплообменник и выходят в атмосферу. Существуют модели со шнековым механизмом, автоматически подающим уголь или торф на колосниковую решетку. Владельцу дома требуется периодически заполнять бункер свежей порцией горючего, ряд производителей предлагает установку блока GSM, передающего информацию о состоянии котла на мобильный телефон.

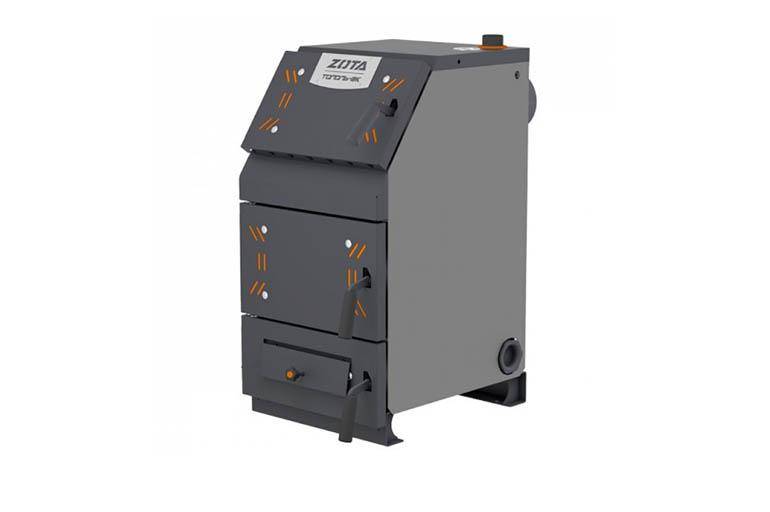

“Zota Тополь-22ВК”, 22 кВт

Котел может работать на топливных брикетах, дровах или торфе, допустимое давление жидкости составляет 3 атм. Для повышения КПД применены колосники с каналами для циркуляции воды и радиаторы с измененной конфигурацией. Внешняя часть теплообменников закрыта базальтовым картоном, снижающим рассеивание тепла. Загруженного в топку топлива хватает на 10-12 часов работы, допускается монтаж электрического ТЭНа с дополнительным пультом управления. Производитель предлагает установку пеллетной горелки, позволяющей перевести котел в разряд автоматических.

“Zota Тополь-22ВК” работает на топливных брикетах.

Stropuva S30, 30 кВт

Котел рассчитан на работу на дровах или брикетах, максимальная тепловая мощность 30 кВт, что позволяет устанавливать оборудование в домах, имеющих площадь до 300 м². Цилиндрический корпус позволяет вместить порцию топлива, достаточную для работы оборудования на протяжении до 32 часов. Заявленный производителем КПД составляет 86,3%, давление воды в радиаторе не выше 1,5 бар.

Kiturami KRM-70

Котел отличается повышенной до 81,4 кВт мощностью и оборудован двойным контуром, теплообменники изготовлены из легированной стали. В качестве горючего могут использоваться дрова либо уголь, в набор входит горелка с насосом высокого давления для распыления дизельного топлива. Установка способна прогревать воду до +85°С, максимальный напор в трубопроводах отопления составляет 2 кг/см². Для управления работой использован компьютерный модуль с дисплеем, котел требует постоянной подачи питания от бытовой сети переменного тока напряжением 220 В.

Kiturami KRM-70 оборудован двойным контуром.

“Куппер Эксперт”, 30 кВт

Оборудование способно работать на разных типах топлива, предусмотрено посадочное гнездо для штатного электрического ТЭНа. Котел предназначен для домов или складских помещений площадью до 300 м². Время работы на одной закладке угля доходит до 24 часов, для перехода на другой тип топлива требуется переналадка, занимающая около 30 минут. Предусмотрен 4-режимный регулятор производительности, для удаления нагара в корпусе имеются люки.

Dozatech Biopellet P 20

Модель запущена в серийное производство в 2015 г., в базовое оснащение входят бункер для топлива, шнековый подающий механизм и автоматический блок управления. По заказу клиента котел оборудуют системой очистки горелки и модулями Wi-Fi или GSM для дистанционного отслеживания и изменения рабочих параметров. В качестве топлива можно использовать брикеты, торф, каменный уголь или высушенные дрова. При мощности 20 кВт Biopellet P 20 способен обогревать помещение площадью до 200 м², емкость бункера для горючего вещества – 200 л.

Dozatech Biopellet P 20 производится с 2015 года.
