Балансировочный клапан для системы отопления: что это такое и в каких случаях он необходим

Установка и схема подключения

Обратите внимание! При монтаже устройства в отопительную систему нужно обеспечить правильное положение клапана. Примеры установки балансировочного клапана для системы отопления

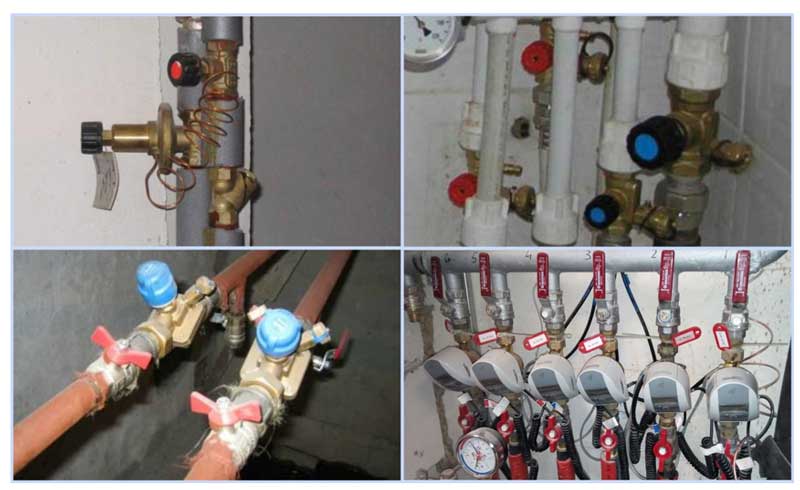

Примеры установки балансировочного клапана для системы отопления

Во время выполнения работ следите за тем, чтобы направление потока теплоносителя совпало с указателем стрелки на корпусе прибора. Правильный монтаж обеспечит расчётное сопротивление механизма и требуемый расход жидкости

Следует обратить внимание на тот факт, что в изделиях некоторых производителей существует возможность ориентирования клапана как за потоком, так и против его направления. При этом шток устройства занимает разное положение в пространстве

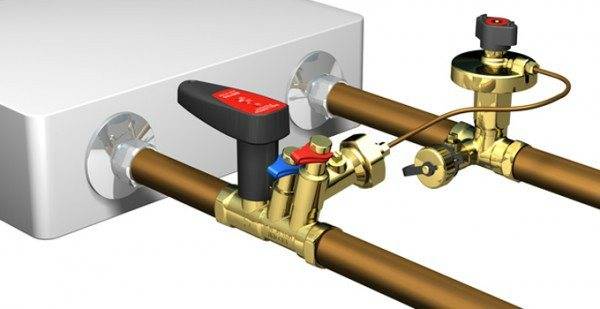

Автоматический балансировочный клапан в системе отопления

Во время монтажных работ рекомендовано защитить приспособление от попадания мусора и абразивных частиц, которые приведут к быстрому износу механизма. Перед началом установки над балансировочным клапаном закрепляют грязевик или специальный фильтр. Для нормальной работы устройства необходимы длинные прямолинейные участки трубы до и после точки монтажа.

Заправляют отопительную систему через специальный штуцер, который находится на обратке в непосредственной близости к устройству. Клапан, установленный на основной магистрали, перекрывают. Заметим, что настройка балансировочного клапана проводится в процессе работы отопительной системы по специальным таблицам исходя из расхода теплоносителя и перепадов давления.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

  • клапана с ручной регулировкой;
  • запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Балансировочный клапан для системы отопления

Существующие системы теплоснабжения условно делятся на два типа:

  • Динамические. Имеют условно постоянные или переменные гидравлические характеристики, к ним относятся отопительные магистрали с двухходовыми регулирующими клапанами. Данные системы оснащаются автоматическими балансировочными регуляторами перепада.
  • Статические. Обладают постоянными гидравлическими параметрами, включает в себя магистрали с трехходовыми вентилями регулировки или без них, система оснащается статической ручной балансировочной арматурой.

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор, выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки – при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество – на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

  • Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 – 80 градусов.
  • Контактным термометром замеряют температуру всех батарей и записывают показания.
  • Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым – в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.

Конструкция и принцип работы

Стандартный балансировочный вентиль напоминает трубопроводный кран, только он не перекрывает систему, а регулирует. Основным элементом клапана является пружина, настраиваемая путем вращения 2-х ручек. Жёсткая пружина способна выдержать большее давление в трубе.

Механизмы клапана, как и других видов арматуры для труб, уплотняют резиновыми прокладками.

Качественный вентиль обычно состоит из нескольких основных элементов.

  1. Регулировочный шпиндель, при активации которого поток воды полностью перекрывается.
  2. Пластиковый или металлический колпачок.
  3. Прочный корпус, оснащенный патрубками. На них есть резьба для подключения труб системы.
  4. Резиновые кольца-уплотнители.

В основном же арматура для труб имеет достаточно примитивные функции.

Виды устройств

Балансировочный клапан для системы отопления, принцип работы которого зависит от конструктивных особенностей, может быть механическим (ручным) и автоматическим.

Механический балансир

Ручной балансировочный клапан устанавливается вместо классических регулировочных шайб и подобных устройств. Механический регулятор рассчитан на работу в системе с постоянным давлением транспортируемой среды. При помощи механического клапана можно не только обеспечить требуемое сечение трубопровода, но и отсоединить отдельный прибор отопления из сети, слить с него теплоноситель через специальный кран. Ручной клапан отличается невысокой стоимостью и может быть снабжен приспособлениями для измерения давления в системе с обеих сторон от регулятора и фактического расхода транспортируемой среды.


Механический балансировочный клапан

Автоматический балансир

Автоматический балансировочный клапан – устройство, позволяющее оперативно изменять рабочие параметры автономной отопительной сети в соответствии с перепадами давления и потреблением нагретого теплоносителя. На каждый трубопровод автоматические балансиры устанавливаются парой.

Балансир и запорный клапан на подающем трубопроводе ставит ограничение на расход теплоносителя в соответствии с расчетными требованиями. На обратную магистраль монтируют клапан, препятствующий резким перепадам давления. Такой подход дает возможность разделить отопительную систему на отдельные участки, которые могут функционировать независимо друг от друга. Выравнивание давления и регулировка подачи теплоносителя осуществляются в автоматическом режиме.


Автоматический балансировочный клапан

Как работает балансовый вентиль?

Конструкция радиаторного элемента, служащего для ручной балансировки ветвей отопления, состоит из следующих частей:

  1. Корпус с резьбовыми патрубками, служащими для подключения труб, изготовленный их латуни. При помощи литья, внутри сделано так называемое седло, которое представляет собой круглый вертикальный канал, который кверху слегка расширяется.
  2. Запорно-регулирующий шпиндель, рабочая часть которого имеет вид конуса, который входит во время закручивания в седло, тем самым ограничивая поток воды.
  3. Уплотнительные кольца, изготовленные из резины EPDM.
  4. Защитный колпачок из пластика или металла.

У всех известных производителей изделия бывают двух видов исполнения – углового и прямого. Изменена только форма, а принцип работы одинаковый.

Как работает клапан в системе отопления: во время вращения шпинделя проходное сечение уменьшается или увеличивается, благодаря чему выполняется регулировка. Количество оборотов, от закрытого до открытого, до предельного уровня варьируется от трех до пяти оборотов, в зависимости от того кто является производителем данной продукции. Для поворота штока используется обычный или специальный ключ имеющий форму шестигранника.

По сравнению с радиаторными, магистральные краны имеют другой размер, наклонное положение шпинделя, отличные штуцера, которые необходимы для:

  • чтобы при необходимости сливать теплоноситель
  • подключения приборов учета и контроля;
  • присоединения капиллярной трубки идущей от регулятора давления.

Необходимо упомянуть и то, что не каждой системе нужна балансировка как таковая. К примеру, 2-3 коротких тупиковых ветки, оборудованные 2 радиаторами на каждой, могут тут же войти в нормальный рабочий режим с условием, что диаметр труб подобран точно и между приборами расстояния не очень большие. А сейчас рассмотрим 2 ситуации:

  1. От котла ведут 2-4 ветки отопления неодинаковой длины, количество радиаторов на каждой составляет от 4 до 10 .
  2. То же самое, только радиаторы оборудованы термостатическими вентилями.

Так как основная масса теплоносителя всегда протекает по пути с наименьшим гидравлическим сопротивлением, в первом случае большую часть тепла получат первые радиаторы, которые находятся ближе всего к котлу. В случае поступления теплоносителя к этим батареям его не ограничить, тогда стоящие в самом конце батарей получат наименьшее количество тепловой энергии, и таким образом разница между температурными режимами будет составлять от 10°С и более.

Для того чтобы самые дальние батареи были обеспечены необходимым количеством теплоносителя, на подводках к ближайшим радиаторам от котла устанавливаются балансировочные вентили. Путем частичного перекрытия внутреннего сечения труб они ограничивают проток воды, тем самым увеличивая гидравлическое сопротивление данного отрезка. Подобным способом подача регулируется и в системах, где есть 5 и более тупиковых веток.

Во втором случае, ситуация несколько сложней. Монтаж радиаторных термостатов дает возможность менять расход воды при необходимости автоматически. На протяженных ветвях с большим количеством приборов отопления, которые оснащены термостатами, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления.

Последние, при помощи капиллярной трубки соединяются с балансовым краном, реагируют на уменьшение ли увеличение расхода теплоносителя в системе и поддерживают в обратке давление на требуемом уровне. Таким образом, теплоноситель равномерно распределяется между потребителями, несмотря на то, что срабатывают термостаты.

Для чего нужен

Как можно понять из названия, указанное устройство используется для балансировки отопительной системы. Основной задачей подобных операций считается равномерное распределение тепла во всех ответвлениях на системе. Таким образом, каждый из установленных радиаторов сможет получить нужное количество теплоносителя определённой температуры.

Обратите внимание! При ведении разговора о настройке системы имеется в виду предварительный расход теплоносителя для эффективной работы каждого из участков.

В простых по устройству трубопроводах сбалансировать расход тепла можно правильным подбором диаметра труб. В сложных системах с несколькими разветвлениями регулирование количества тепла на отдельный контур происходит с участием специальных шайб, смещение которых позволяет устанавливать необходимый диаметр трубы для прохождения теплоносителя.

Заметим, что все описанные способы считаются устаревшими. На данный момент в отопительных системах устанавливают специальный регулирующий клапан, собранный по принципу вентиля. В корпус прибора установлены два штуцера, которые используются для следующих целей:

  • Измерение давления воды в системе до и после прохождения клапана;
  • Подключают специальную капиллярную трубку для регулировки работы приспособления.

Ручной балансировочный клапан фирмы «Danfoss»

Во время измерения давления каждый из задействованных штуцеров определяет его величину, а также параметры перепада после прохождения регулятора. Основываясь на полученных данных по инструкции к устройству можно рассчитать необходимое число поворота рукоятки для нормального расхода воды в отопительной системе.

Обратите внимание! Балансировочные клапана некоторых известных производителей, например, торговой марки «Danfoss» имеют специальное цифровое табло, из информации на котором потребитель может узнать о количестве протекающей по трубам жидкости. Основным недостатком таких приспособлений считается высокая цена.

Настройка клапанов баланса

Для балансировки отопления в частном доме выбирают ручные устройства нужного диаметра, производя их подбор и настройку с помощью соответствующей диаграммы, прилагаемой в паспорте. Исходными данными для работы с графиком являются объем подачи, выраженный в метрах кубических в час или литрах в секунду, и перепад давлений, измеряемый в барах, атмосферах или Паскалях.

К примеру, при определении положения индикатора настройки модификации MSV-F2 с условным проходом Ду равным 65 мм. при интенсивности потока 16 м. куб./ч. и перепадам давлений в 5 кПа. (рис.11) на графике соединяют точки на соответствующих шкалах расхода и напора и продлевают линию до пересечения условной шкалой коэффициента Ку.

От точки на шкале Ку проводит горизонтальную линию для диаметра Д, равного 65 мм., находят настройку с цифрой 7, которую устанавливают на шкале рукоятки.

Также для выбранного диаметра прибора его регулировку производят при помощи таблицы (рис. 12), по которой определяют количество оборотов шпинделя, соответствующее определенному потоку.

Рис. 11 Определение положения шкалы клапана при известном давлении и определенной подаче воды

Рис. 12 Пример таблицы для ручной настройки

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Рекомендуем ознакомиться: Как определить когда необходимо чистить дымоход и основные способы прочистки в частном доме

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

  • из фторопласта;
  • из плотной резины;
  • из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.

Принцип действия балансировочного клапана

Теперь разберемся, как вообще балансируются отопительные приборы. Если, к примеру, тупиковая ветка магистрали подключается сразу к нескольким батареям отопления, то каждой из них потребуется подача нужного количества рабочей жидкости, предварительно прогретой. Для определения требуемого объема теплоносителя используются предварительные расчеты.

Если клапаны-термостаты на радиаторах отсутствуют, то расход теплоносителя будет перманентным в отношении каждого отдельного потребителя. Чтобы регулировать подачу воды внутри системы, вы можете применять ручной балансир – его необходимо установить на «обратке» там, где труба соединяется с общей сетью.

Далее вентиль выставляется на требуемое число оборотов, чтобы уменьшать/увеличивать диаметр отверстия. Это позволит добиться номинального расхода рабочей жидкости в ветви. Но как же быть, если расход теплоносителя в сети перманентно меняется? В данном случае оптимальным будет использовать балансировочный клапан, контролирующий прогрев помещения посредством образования препятствий на пути движущейся жидкости. Когда это устройство будет работать, объем подачи воды уменьшится.

А вот в случае большего количества пользователей каждый из радиаторов будет получать неравномерное количество тепловой энергии. И если на первой батарее перекрыть поток жидкости, то оно (количество) увеличится на второй батарее, однако клапан при этом закрываться не будет, а излишки теплоносителя будут двигаться дальше. Как результат – некоторые радиаторы будут перегреваться, остальные же – недополучать рабочую жидкость. Чтобы регулировать работы отопительной системы, и требуются описываемые в статье балансировочные клапаны.

Что же касается принципа действия, то он ничего сложного собой не представляет и выглядит примерно следующим образом: если установить вентиль на максимальный расход рабочей жидкости, то термостат, которым оснащена любая из батарей, уменьшит потребление воды. Давление вследствие этого начнет постепенно возрастать. Спустя некоторое время прибор будет уведомлен капиллярной трубной об увеличивающемся давлении и откорректирует расход рабочей жидкости должным образом. Термостаты же, установленные на других радиаторах, не будут иметь времени, чтобы полностью перекрыть теплоноситель, вследствие чего потребление и давление жидкости в сети будет сбалансировано.

Основные характеристики

Кроме регулирования расхода отопления, кран балансировочный имеет еще некоторые устройства и настройки. Например, он может регулировать ступенчатую или плавную настройку расхода, может блокировать предварительные настройки регулировать работу перепускного крана и регулировать работу специального температурного предохранителя.

Клапан балансировочный (независимо от их конструкции) имеют такие характеристики:

  • Рабочая температура может быть от-20 до 120 градусов.
  • Имеет минимальную длину, которая необходима для монтажа.
  • Вся информация считывается напрямую. Не нужно никаких дополнительных приборов.
  • Нет лишнего веса. Это возможно благодаря его компактным размерам.
  • Так как вентиль сделан из прочного материала, он не будет деформироваться.

Принцип работы

Для того чтобы понять, как работает балансировочный клапан для системы отопления, следует ближе ознакомиться с принципом балансировки. Для этого необходимо представить тупиковую ветвь с несколькими батареями, которые выступают в качестве потребителей энергии. К ним по трубе подается определенный объем нагретого теплоносителя, расчётной температуры которого будет достаточно на обогреваемые помещения. Расход будет известен после проведения расчетов.

Если радиаторы не имеют термостатических клапанов, а расход является постоянным, то гидравлические настройки будут обеспечиваться ручным балансировочным клапаном. Его обычно располагают на обратном трубопроводе. На следующем этапе осуществляются измерения, вентиль выставляется на нужное количество оборотов. Постоянный расход в регулируемой ветви при этом будет гарантирован.

Однако многие владельцы частных домов задаются вопросом о том, что делать, когда расход меняется. Это может произойти в том случае, когда радиаторы дополнены термостатическими регуляторами, которые отвечают за интенсивность нагрева помещения, создавая на пути воды препятствие. Оно и будет отвечать за уменьшение потока. В обратном общем трубопроводе при этом расход будет меняться. Установка балансировочных клапанов в системе отопления позволяет получать эффект, когда количество радиаторов не столь велико и не превышает 5 штук. Если пределы регулирования термостата ограничить, то схему удастся настроить.

Радиаторов может быть больше 5, при этом они пойдут вразнос. Перекрыв поток теплоносителя термостатом первого радиатора, вы столкнетесь с увеличением потока на второй батарее. Клапан на ней закроется, расход пойдёт на следующую батарею, такой принцип будет сохраняться для всех потребителей тепла. Такой подход приведет к тому, что одни радиаторы будут перегреваться, тогда как другие не будут получать нужного объема теплоносителя.

Монтаж клапанов

При установке клапана необходимо размещать его по стрелке на корпусе, которая указывает направление перемещения жидкости, для борьбы с турбулентностью, влияющей на точность настроек. Выбирают прямые участки трубопровода с длиной 5 диаметров прибора да его точки расположения и два диаметра после клапана. Оборудование устанавливаются в обратную ветвь системы, для проведения работ достаточно сантехнического разводного ключа, монтаж проводят в следующей последовательности:

  • Перед установкой обязательно производят промывку и прочистку трубопроводной системы для избавления от возможной металлической стружки и других посторонних предметов.
  • Многие приборы имеют съемную головку, для удобства установки в трубах ее следует снять в соответствии с инструкцией.
  • Для монтажа можно использовать льняное волокно с соответствующей смазкой, которое наматывается на конец трубы и выходной штуцер батареи.
  • Регулирующий кран накручивают на трубу одним концом, второй присоединяют к радиатору специальными шайбами (переходная муфта американка), которая помещается на выходном радиаторном штуцере или вкручивается в кран, играя роль соединительной муфты.

Виды балансировочных клапанов

Установить балансировочный клапан можно на любой система отопления. Но кроме обычной комнатной двутрубчатой, существуют и другие трубопроводы. Для них конструкторы изобрели другие варианты устройства, которые можно классифицировать по разным принципам работы.

По функционированию клапаны разделяют на ручные и автоматические. Такой прибор можно поместить на одном из отрезков батареи, куда можно с легкостью дотянуться. Если человек планирует пользоваться балансирующим клапаном постоянно, то лучше использовать ручной вариант прибора. Он имеет вид насадки на трубу с вентилем, с помощью которого можно контролировать поток горячей воды. Если в комнате достаточно жарко, то достаточно покрутить вентиль, и клапан создаст препятствие внутри трубы. Таким образом, батарея имеет меньше источника нагревания, и постепенно остывает.

Также есть варианты ручных балансиров, которые предназначены сразу для регулировки нескольких радиаторов одновременно. Данный вариант прибора помогает человеку настроить одинаковую температуру воздуха во всех комнатах своей жилплощади.

Автоматический тип балансировочных клапанов осуществляет этот процесс самостоятельно без вмешательства человека. Обычно они устанавливаются парой на один трубопровод, потом выбирается минимальное и максимальное количество теплоты, которое должны выработать батареи (расчет производится профессионалами). И балансирующий клапан регулирует подачу тепла в соответствии с внесенным в устройство графиком.

Рисунок 4: ручные балансирующие клапаны для разных типов батарей

  • По инженерной системе клапаны различаются на комбинированные и конкретные. По названию понятно, что балансировки конкретного типа предназначены для узкого назначения. Один вид клапанов обеспечивают только отопление в помещении, другие – занимаются водоснабжением, а третьи – кондиционированием. Комбинированные же сочетают все три назначения, при этом имея более сложную конструкцию и более высокую стоимость.
  • По способу запирающего механизма внутри трубы выделяют клапаны и шары. Внутри устройства находится деталь, с помощью которой и происходит регулирование потока воды. Чаще всего покупатели предпочитают механизмы с клапанами. По их мнению, они более точные в процессе настроек. А вот шаровые задвижки наоборот – менее точные. Но в случае, если по трубам течет не обычная горячая вода, а вязкое вещество с хорошей теплоотдачей, то второй тип задвижек будет более удачным в использовании.

Рисунок 5: механизм балансира с запирающим клапаном (в разрезе)

По параметру регулировки. Балансирующие клапаны делятся на четыре типа: расходные – подсчитывает расход жидкости в трубах, температурные – следит за установленной температурой, для уравновешивания давления и комбинированные – совмещают в себе все регулировки остальных типов.

Вместе с тем, стоит помнить, что настройка потока горячей воды в теплопроводе – это не единственная переменная в данном процессе. Вместе с уменьшением подачи тепла внутри труб начинает расти давление. Поэтому обычному человеку недостаточно просто выбрать настройки своего балансира. Прежде чем начать им пользоваться, устройство нужно подключить к отопительной системе, а после задать ему стартовые настройки минимального и максимального потока жидкости. Сделать это может только профессионал. После процесса установки обычный пользователь может вводить свои коррективы в работу устройства в пределах установок мастера.

Рисунок 6: параметры регулировки балансиров (1 — расходные с помощью счетчика контролируют количество использованной воды, 2 — регулировка потока воды, 3 — регулировка температуры воздуха, 4 — регулирует давление в трубах, на изобр. находится прибор для проверки)

Установка рабочих значений

Специалисты предлагают две основные опции настройки балансировочного клапана:

  • при помощи настроечной шкалы рукоятки;
  • при присоединении к клапану дифференциального манометра.

Первый вариант требует точного расчета установочного значения, которое рассчитывается на основании следующих данных:

  • разница между верхним и нижним давлением;
  • условный диаметр проводящего отверстия (Ду);
  • расход в стояке.

Для настройки проектного значения расхода необходимо с помощью рукоятки выставить нужное значение, которое, как правило, состоит из целого числа и десятых долей. Сначала выставляется целая часть, затем десятые доли. Вращение рукоятки осуществляется по часовой стрелке от полностью открытого положения. Для фиксации установленного значения в зависимости от модели либо используется шестигранник, либо значение устанавливается нажатием маховика.

Второй вариант используется только на установленном балансировочном клапане клапане при наличии расхода через него. К патрубкам клапана подключается дифференциальный манометр. Настройка производится путем вращения рукоятки с учетом показаний манометра.

Регулировка производится с учетом гидравлических расчетов, сделанных компетентными специалистами проектной организации. Монтаж и настройка производится профессиональными инженерами. Устройство монтируется с учетом нанесенной на клапан стрелки, указывающей направление течения теплоносителя. Перед установкой рекомендованными мерами считаются прочистка трубопроводной системы.
