Зачем нужен бесперебойник для газового котла – советы профессионалов при выборе

ИБП российских производителей

Выбирая блок аварийного питания для частного дома или дачи, следует отдавать предпочтение устройствам хорошо известных компаний, бренд которых имеет большое число положительных отзывов. Среди таких производителей можно выделить изделия российского , которые пользуются доверием среди покупателей уже ни 1 год.

Для примера приведем простую модель ИБП «Энергия ПН-1000» с аккумулятором 75A/h. Данный прибор защищен от перегрузок, короткого замыкания, перегрева и полного разряда аккумуляторов. Благодаря наличию встроенного релейного стабилизатора бесперебойник на выходе выдает чистую синусоиду, что благоприятно сказывается на сроке службы отопительной техники, особенно при нестабильном напряжении. Диапазон входного напряжения данного ИБП находится в пределах 155-275В, время переключения на режим работы от аккумуляторов составляет 8мс. С подробными характеристиками вы можете ознакомиться на сайте официального представителя .

С этим читают:

Инверторный стабилизатор напряжения для дома: особенности, преимущества и критерии выбора

Выбираем электронный стабилизатор напряжения: принцип работы и характеристики

Правильные критерии выбора ИБП с двойным преобразованием

Источники бесперебойного питания (ИБП) для газовых котлов

Вероятно, надолго запомнится нам зима 2005-06 годов. Что уж говорить о России, если мерзла и испытывала недостаток электроэнергии западная Европа.

Именно вследствие аномальных погодных условий резко вырос спрос на источники бесперебойного питания для обеспечения работы котлов загородных домовладений в “аварийной” ситуации. И это происходило практически повсеместно. Следует отметить, что в указанный период спрос на данное оборудование, т.е. на источники бесперебойного питания для котлов, значительно превысил предложение.

Источник бесперебойного питания или электрогенератор?

Электрическая часть газовых, дизельных, твёрдотопливных котлов потребляет, как правило, незначительную электрическую мощность. Для обеспечения электрической энергией данных котлов в период отсутствия напряжения во внешней сети значительно рентабельнее использовать соответствующие источники бесперебойного питания, а не бензиновые или дизельные электрогенераторы.

Источники бесперебойного питания (ИБП/UPS) обладают рядом преимуществ:

  • большее время наработки на отказ;
  • отсутствие необходимости в периодическом обслуживании и замене расходных материалов (кроме АКБ);
  • бесшумность работы;
  • отсутствие эксплуатационных расходов;
  • простота монтажа и подключения.

Для качественного энергопитания циркуляционных насосов и электронного блока котла от ИБП требуется выполнение ряда условий:

  • синусоидальная форма напряжения;
  • соблюдение стандартных величин напряжения и частоты;
  • широкий диапазон входного напряжения, в котором источник бесперебойного питания не переходит на работу от батарей;
  • фильтрующие свойства;
  • защита от глубокого разряда аккумуляторов;
  • на случай перегрузки ИБП (или выхода его поломки) наличие аварийного режима “By-pass”.

Кроме того, необходимо обеспечить работу оборудования в автономном режиме достаточно длительное время. Всем этим критериям соответствуют источники бесперебойного питания.

В данной статье мы хотели бы дать ряд рекомендаций в плане грамотного выбора ИБП для котла и времени поддержания его бесперебойной работы в “аварийном” режиме.

Важно знать при выборе ИБП для газовых котлов

  1. Крайне желательно, чтобы ИБП был выполнен по технологии “on-line” (он лайн). Иногда его называют ИБП с “двойным преобразованием”. Его достоинство заключается еще и в том, что он “выдает чистый синус” на выходе не только в аккумуляторном режиме, но и при работе от входного сетевого напряжения.
  2. Для поддержания в “аварийном” режиме работы в течение длительного времени (часы – десятки часов), как правило, выбирается аппарат в конфигурации LT (long time – длительное время). От стандартного аппарата он отличается тем, что не содержит внутренних батарей и снаряжен интеллектуальным зарядным устройством повышенной мощности. Аккумуляторы необходимой емкости (в расчете на длительное время работы) подсоединяются к ИБП.
  3. Выбор емкости аккумуляторов, измеряемой в Ампер-часах (Ач), производится в зависимости от желаемого времени поддержания электропитания Вашего коттеджа в “аварийном” режиме работы и мощности Вашей нагрузки.

Опыт показывает, что мощность домашних котлов, как правило, лежит в пределах 50 – 300 Ватт, что соответствует примерно 70 – 400 Вольт-Амперам.

Рейтинг: ИБП для газовых котлов

Исходя из вышесказанного, наша компания составила рейтинг хорошо себя зарекомендовавших ибп для котлов, основываясь на отзывах наших клиентов.

мощность 1000 ВА/700 Вт, ЖК-дисплей, 156x465x215 мм, 8 кг

внешние аккумуляторы: 3 шт. х 12 В

мощность 1000 ВА/800 Вт, ЖК-дисплей, 395х110х260 мм, 6,5 кг

внешние аккумуляторы: 2 шт. х 12 В

мощность 1000 ВА/800 Вт, ЖК-дисплей, 395х110х260 мм, 5 кг

внешние аккумуляторы: 1 шт. х 12 В

мощность 1000 ВА/800 Вт, ЖК-дисплей, 144х400х215 мм, 5,6 кг

внешние аккумуляторы: 2 шт. х 12 В

Эти ИБП для котла соответствуют всем вышеизложенным требованиям.

Как работает бесперебойник?

Главное назначение ИБП – осуществлять непрерывную подачу напряжения для корректной работы даже при кратковременном отсутствии электроэнергии. Чтобы это осуществить устройство должно меньше, чем за секунду подключить к отопительному котлу аккумуляторную батарею. Если перевод займет продолжительное время, то подключенное оборудование выключиться.

Дополнительные функции бесперебойника позволят поддерживать оптимальные электрические параметры, чтобы котел прослужил как можно дольше. Однако этот функционал редко доступен в бюджетных моделях.

Комплектация устройства выглядит следующим образом:

  • Корпус;
  • АКБ;
  • Преобразователи;
  • Коммутатор;
  • Микросхема.

Для исправной работы отопительного устройства, ИБП должен отвечать следующим характеристикам:

Форма U вых. – чистая синусоида. Конечно, допускается и аппроксимированная, однако, такой вариант только увеличит износ оборудования. Потому что он непривычен для большей части электронных приборов;
Достаточная скорость переключения на аккумулятор;
Время автономной работы

Чтобы узнать этот показатель, стоит обратить внимание на емкость. Помимо этого, для увеличения времени работы, некоторые бесперебойники поддерживают подключение внешних АКБ;
Заземление.

На конечную стоимость влияет емкость аккумуляторных батарей, наличие дополнительных функций, а также соответствия нормативным значениям. Но, даже несмотря на это, бесперебойник за 900 рублей, гораздо лучше, чем его отсутствие.

Обзор подходящих моделей

Бесперебойные устройства производят разные бренды, и у каждого из них свои особенности и ценовая политика. Рассмотрим семь моделей,  пользующихся наибольшим спросом у покупателей.

Рейтинг ИБП для газовых котлов разных брендов по популярности:

МодельТипГабариты (мм)Мощность (ВА/Вт)Форма сигналаНапряжение на входе и выходеЧисло разъемов питанияПодключение внешнего аккумулятораЦена (руб.)Плюсы и минусы по отзывам пользователей
1БАСТИОН TEPLOCOM-300Резервный218x90x285300/ 270Синусоида1-фазное1Возможно8500Хорошо отрабатывает напряжение при скачках. Из минусов – нет индикации замера напряжения.
2Helior Sigma 1 KSLДвойного преобразования110x260x3951000/800Синусоида1-фазное3Возможно17600Идеальное соотношение цены и качества, информативный дисплей, низкий уровень шума. Из минусов – ненадежная система охлаждения.
3Ippon Innova G2 1000Двойного преобразования149x228x3561000/900Синусоида1-фазное4Возможно12780Удобный дисплей, ИБП работает при небольших перегрузках. Из минусов – шумный вентилятор.
4РЕСАНТА УБП-1000Линейно-интерактивный350x350x2001000/800Синусоида1-фазное1Возможно10500Надежный, стильно выглядит, несколько режимов работы. Из минусов – всего один разъем.
5Штиль ST1101LДвойного преобразования144x229x3501000/900Синусоида1-фазное4Возможно18450Надежный, бесшумный, хватает не только для котла, но и для телевизора, спутниковый ресивер. Из минусов – стоимость. Но ее оправдывает качество ИБП марки «Штиль» для газовых котлов.
6Powercom RAPTOR RPT-1025APЛинейно-интерактивный146x164x3601025/615Ступенчатая аппроксимация синусоиды1-фазное6Возможно5250Доступная цена, быстрый переход на батарейное питание, не шумный. Из минусов – «квадраты» на выходе, нет дисплея, чересчур яркий светодиод и громкий сигнал.
7Энергия ПН-750Линейно-интерактивный143x210x350750/500Синусоида1-фазное2Возможно9200Заявленная мощность соответствует реальной, быстрое переключение в режим инвертора. Из минусов – шумноват.

Посмотрите полезное видео на эту тему

При выборе модели важно учитывать и марку самого обогревательного оборудования. К примеру, считается, что для техники Buderus Logamax подойдут источники питания Helior Sigma и CyberPower, приборы Teplocom и Skat – хорошие бесперебойники для газового котла Bosch, а ИБП бренда «Штиль» – для котла Baxi

Но подбор все же лучше делать индивидуально, посоветовавшись со специалистом

К примеру, считается, что для техники Buderus Logamax подойдут источники питания Helior Sigma и CyberPower, приборы Teplocom и Skat – хорошие бесперебойники для газового котла Bosch, а ИБП бренда «Штиль» – для котла Baxi. Но подбор все же лучше делать индивидуально, посоветовавшись со специалистом.

Можно сделать ИБП и самостоятельно. Нужна батарея и зарядное устройство к ней, инвертор. Клеммы «плюс» и «минус» на инверторе подключите к аналогам на аккумуляторе с помощью мощного кабеля сечением 4 мм². Самодельный ИБП – готов, осталось лишь подсоединить котел к разъему на инверторе и нажать на последнем кнопку включения.

При верно сделанных расчетах выбранный бесперебойник поможет избежать трудностей, связанных с выключением котла либо его поломкой из-за скачков напряжения, и обеспечит автономное питание на нужное время.

Сводная таблица

В следующей таблице вы можете познакомиться с 9 востребованными и эффективными ИБП на рынке, которые разделены на 3 подгруппы. По названиям можно понять, что главный фактор — необходимое время бесперебойной работы.

Также мы учли отапливаемую площадь дома: чем она больше, тем выше потребляемая мощность котла и насосов. В каждой подгруппе представлены модели для домов до 100 кв.м (потребляемые мощности котлов и насосов — 100-150 и 30-50 Вт) и для 100-200 кв.м. (150-200 и 60-100 Вт). 9 лучших ИБП для газовых котлов

1 группа: ИБП для коротких (до 2 ч) и редких (2-4 раза в год) отключений
1. ИБПС-12-300N
  • off-line
  • мощность 300 Вт
  • чистая синусоида
  • автономная работа до 10 ч

Идеально для: котла в небольшом доме до 100 кв.м со стабильным напряжением в сети 220 В

11000₽
2. Энергия ИБП Pro 500 12В
  • линейно-интерактивный
  • мощность 300 Вт
  • чистая синусоида
  • время переключения не более 6 мс

Идеально для: котлов без внешних циркуляционных насосов в небольшом доме до 100 кв.м

10800₽
3. Энергия Гарант 1000
  • линейно-интерактивный
  • мощность 600 Вт
  • КПД 98%
  • автономная работа до 11 ч

Идеально для: подключения котлов и насосов в домах 100-200 кв.м

12900₽
2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений
4. Энергия ИБП Pro 1000 12 В
  • линейно-интерактивный
  • мощность 700 Вт
  • высокая защита от перегрузки
  • время переключения не более 6 мс

Идеально для: чувствительных котлов и насосов в домах 100-200 кв.м при нестабильном напряжении

16800₽
5. Энергия ПН-1000
  • линейно-интерактивный
  • мощность 600 Вт
  • напольный
  • чистая синусоида

Идеально для: котлов и насосов в домах 100-200 кв.м при стабильном напряжении

12900₽
6. ELTENA (INELT) Intelligent 500LT2
  • линейно-интерактивный
  • мощность 300 Вт
  • переключение за 4 мс
  • автономная работа до 12 ч

Идеально для: котлов со встроенным насосом в домах до 100 кв.м

10325₽
ИБП для совместной работы с генератором электричества
7. Helior Sigma 1 KSL-12V
  • on-line
  • мощность 800 Вт
  • входное напряжение 138-300 В
  • автономная работа до 24 ч

Идеально для: бесперебойного питания котлов и насосов при нестабильном напряжении

19350₽
8. P-Com Pro 1H
  • on-line
  • мощность 800 Вт
  • входное напряжение 115-295 В
  • почти мгновенное переключение

Идеально для: котлов при сверхнизком напряжении и высоких требованиях к уровню шума

17700₽
9. ELTENA (INELT) Monolith E1000LT-12V
  • on-line
  • мощность 800 Вт
  • входное напряжение 110-300 В
  • автономная работа до 15 ч

Идеально для: дорогих котлов с чувствительной электроникой

21600₽

А теперь получше рассмотрим характеристики моделей, изучим отзывы покупателей и посмотрим видеообзоры.

Какой выбрать тип?

Если в загородном доме, где установлен энергозависимый котел, зимой отключают электричество, это вызывает большие трудности. Конечно, можно предусмотреть подобную ситуацию и обеспечить обогрев дома независимым устройством либо приобрести бензогенератор. Но это дополнительные расходы.

Выбрать бесперебойник для котла будет самым экономичным вариантом.

Схема действия ИБП не отличается сложностью. В стандартном режиме он запитывается от электромагистрали и одновременно подзаряжает свои батареи. При внезапном отключении энергоснабжения ИБП переключается на аккумуляторы и поддерживает работу котла, пока электросеть снова не заработает. При восстановлении энергообеспечения прибор переходит на питание от сети и продолжает зарядку АКБ.

Существует несколько видов бесперебойников, отличающихся путем подачи электричества из электросети на отопительную систему.

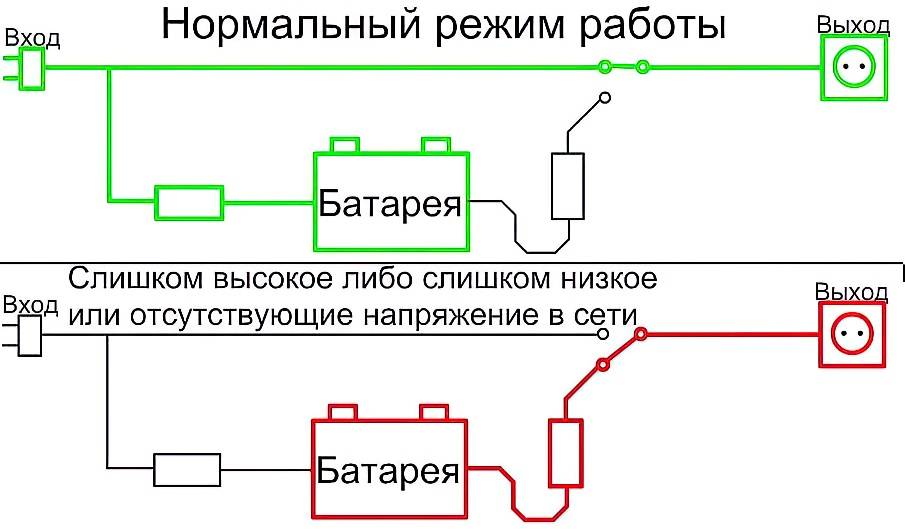

Оффлайн

Подобные модели действуют крайне просто. Переменное напряжение 220 В трансформируется в постоянное 12 В, необходимое, чтобы заряжать АКБ. Инвертор в ИБП действует по обратной схеме. При должном уровне напряжения в энергосети оно передается напрямую на запитывание устройств и зарядку батарей.

Когда энергоснабжение в электромагистрали исчезает либо опускается меньше допустимых параметров, реле переключается на батареи, и питание оборудования осуществляется за их счет.

Из минусов отмечают, что в ИБП подобного типа нет стабилизатора: они используются только в сетях с постоянными значениями.

Зато они компактны и мало весят, а их стоимость доступна любому.

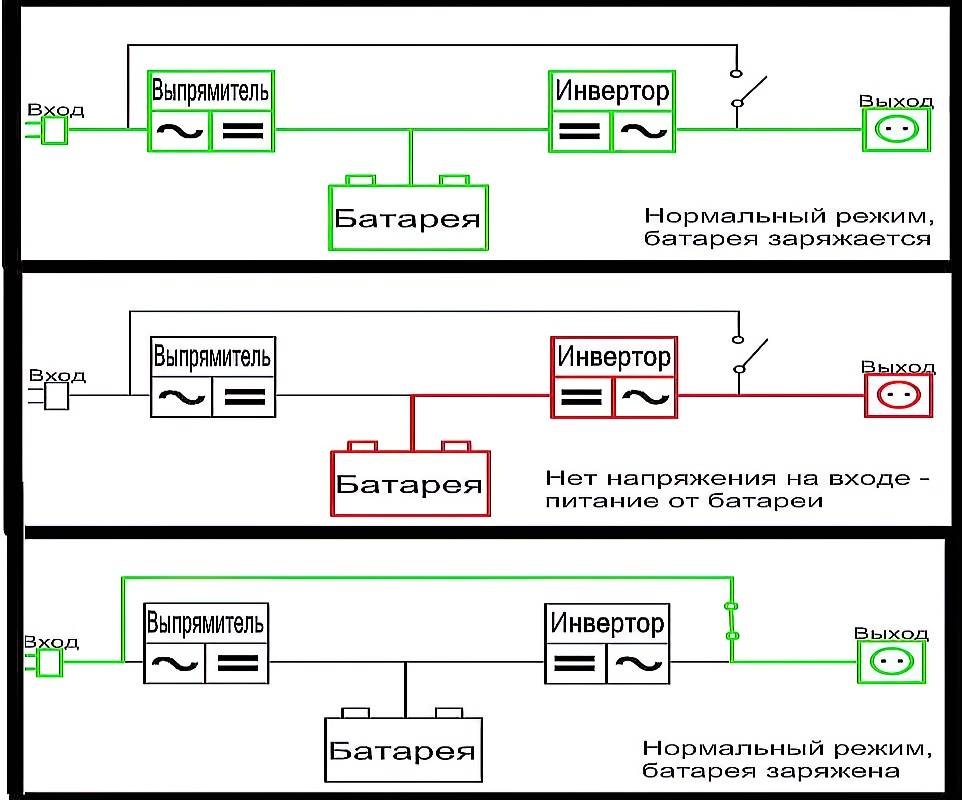

Онлайн

В бесперебойниках такого типа энергия от сети при прохождении через ИБП преобразуется два раза. Вначале выпрямитель трансформирует переменное напряжение 220 В в постоянное 12 В и направляет его на инверторный преобразователь. Тот производит обратную трансформацию, получая напряжение 220 В и частоту 50 Гц, и на подключение отопительного устройства подается гладкая синусоида.

Основные достоинства подобных ИБП – идеальная форма сигнала на выходе, а также быстрое подключение к АКБ. Приборы оборудуются стабилизаторами напряжения высокой точности, имеют значительную мощность.

У подобных устройств только один изъян – большая стоимость.

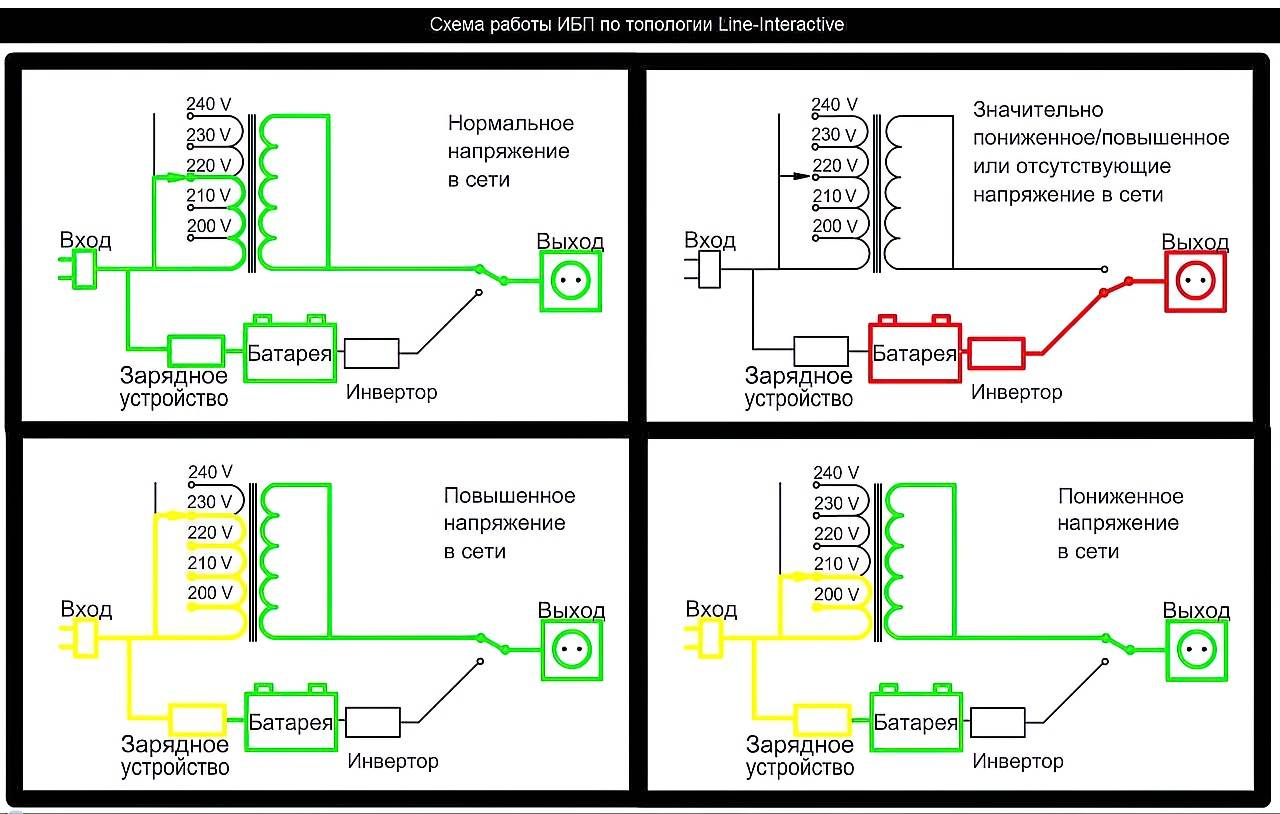

Линейно-интерактивный

По своему строению идентичны резервным бесперебойникам, но имеют одно значительное достоинство – выход оснащается стабилизатором напряжения. В результате уменьшается число переключений с электросети на АКБ и назад, что увеличивает срок службы подобных ИБП. Но когда реле переключается, хоть и ненадолго, котел остается без электричества.

Применение бесперебойников онлайн типа – лучшее решение, поскольку они в состоянии снабдить отопительный прибор требуемым напряжением. Компромиссным вариантом являются линейно-интерактивные аналоги либо аппараты оффлайн с наружным стабилизирующим элементом.

Если отключения энергоснабжения в доме нередки и долговременны, лучше предпочесть вариант класса LT (long time). Не оснащенный собственным аккумулятором, он оборудован интеллектуальным зарядным устройством увеличенной мощности.

К нему возможно подключить наружную АКБ любой емкости.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

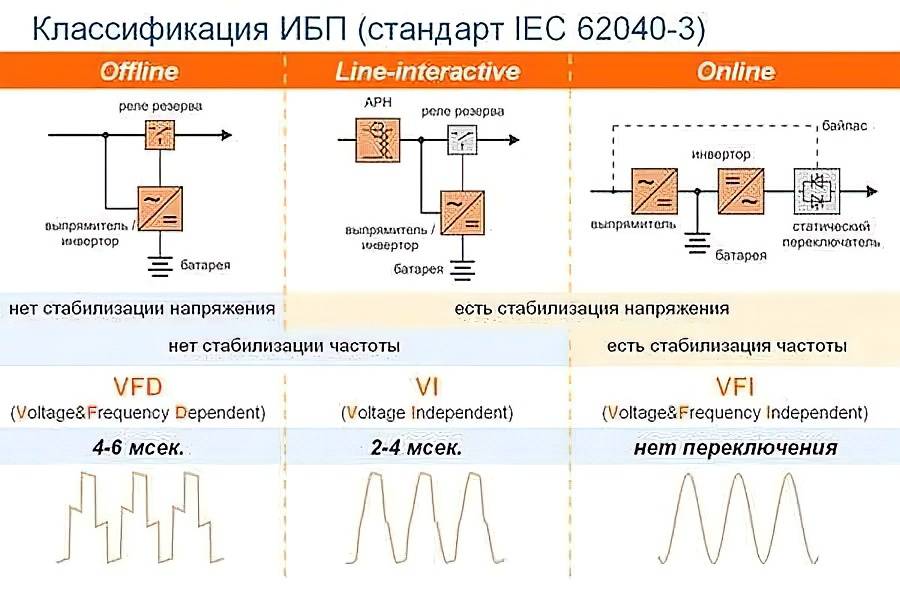

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

  • не шумят;
  • высокий КПД, если работают от сети;
  • доступны.

Минусы:

  • переключаются на АКБ за 4 – 12 минут;
  • нельзя корректировать параметры напряжения и тока;
  • энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

  • переводят оборудование в автономный режим за 2 – 10 мс;
  • КПД;
  • стабилизируют напряжение и без АКБ.

Минусы:

  • не корректируют синусоиду и частоту тока;
  • предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

  • подключенные устройства продолжают получать питание, даже если отключают свет;
  • стабильные электропараметры;
  • подзаряжаются от бензинового генератора;
  • можно корректировать выходное напряжение.

Минусы:

  • шумные и выделяют много тепла;
  • КПД – 80 – 94%;
  • в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

  • малая энергоемкость батареи, что дает немного времени автономной работы;
  • нет защиты от перегрева;
  • аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

По расположению блока аккумулятора

Аккумуляторы могут отличаться по расположению и принципу работы, делятся на встроенные и внешние, резервные, линейно-интерактивные, двойного преобразования.

Встроенный

Приобретая источник питания для котла со встроенным аккумулятором, стоит иметь в виду, что его запас ограничен.

При отключении электроэнергии ИБП такого типа постепенно выдает необходимое количество энергии для котла (оно не слишком велико), в среднем хороший аккумулятор продержится около десяти часов.

Можно подсоединить бензиновый или дизельный генератор после отключения электричества, чтобы подпитывать бесперебойник, но тогда возникнет другая проблема: в помещении прибор не сможет долго работать, так как выхлоп затруднит дыхание и оставит в доме неприятный запах.

Внимание! Подключать генератор к газовому котлу категорически запрещено, так как нестабильное напряжение первого агрегата может повредить электронику второго

Внешний

На ИБП с таким аккумулятором можно подключить еще один внешний источник. Для этого должен быть отдельный паз. В таком случае продолжительность работы бесперебойника увеличится.

У внешних батарей имеется еще одно положительное свойство – подзарядка. При наличии генератора, работающего на бензине или дизеле, есть возможность для поочередной подзарядки истощающихся емкостей.

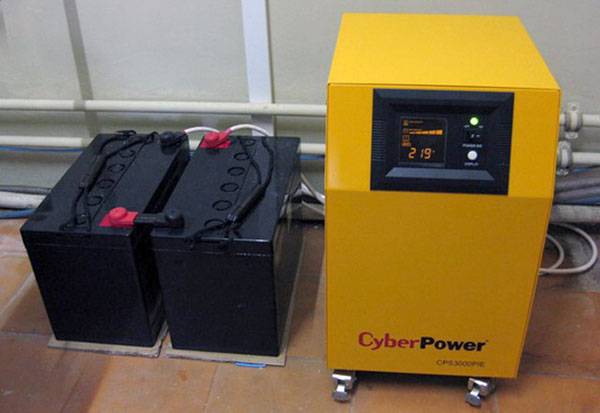

Фото 1. Источник бесперебойного питания для газового отопительного котла с внешним аккумулятором Cyber Power.

Устройство может работать на открытом воздухе, поэтому никаких негативных последствий от его функционирования наблюдаться не будет. При выходе из строя одной батареи вторая продолжит функционировать (в это время можно купить новый аккумулятор).

Резервные источники

Резервные ИБП для газового котла обладают следующими достоинствами:

  • доступная ценовая категория;
  • возможность монтажа на стену и пол;
  • компактные размеры.

Низкая цена и небольшие габариты достигаются за счет отсутствия стабилизатора. Следовательно, такой ИБП можно использовать лишь в домах, где наблюдается стабильное напряжение в сети.

Внутри агрегата находится датчик, который при нехватке напряжения отключает питание от сети и задействует внутренние ресурсы. В среднем, его возможностей хватит на промежуток от нескольких минут до двух часов.

Линейно-интерактивный

Такая модель отличается от предыдущей вариации присутствием простейшего стабилизатора. Имеет относительно небольшую аккумуляторную емкость, которой хватает на двадцать минут работы. Есть возможность подключения внешнего аккумулятора, за счет которого время функционирования увеличивается до десяти часов.

Фото 2. Линейно-интерактивный ИБП Legrand может работать до десяти часов, если подключить к нему внешний аккумулятор.

Главное отличие линейно-интерактивной модификации на офлайн-платформе – отсутствие переключения на аккумуляторы при падении напряжения. Это устройство использует преобразованное напряжение в сети при достижении критических показателей.

Минус модели – крайне малая скорость переключения на запасной источник питания, что может негативно сказаться на работоспособности электроники котла, а также нестабильные показатели синусоиды на выходе в момент предельной нагрузки.

Справка! При ограниченном бюджете и желании хотя бы частично защитить газовый котел от перепадов напряжения, имеет смысл рассмотреть ИБП со стабилизатором AVR.

Онлайн-устройство двойного преобразования

Системы двойного преобразования – самые надежные из представленных устройств, однако, и цена на них значительно выше. Подобные системы активно применяют на серверных и иных площадках, где идет работа с дорогостоящим электрическим оборудованием.

Online-ИБП включает в себя блок питания, аккумуляторы и инвертор. Принцип работы – получаемый из сети переменный ток преобразуется в постоянный.

Затем ток превращается снова в переменный, но с одной доработкой – появляется стабильная частота и синусоида. Если отключается энергия, то система переходит на внутренние запасы.

При необходимости можно подсоединить дополнительные аккумуляторы.

Этот тип ИБП обеспечивает максимальную защиту котла. Из минусов следует назвать только один – высокую цену. Плюсов же несколько больше:

  • мгновенное переключение в рабочий режим при достижении критической отметки;
  • сигнал на выходе корректен и стабилен;
  • поддержка необходимых параметров напряжения.

ИБП для котла своими руками: простая и дешевая альтернатива

Готовый источник бесперебойного питания – это, конечно, хорошо, но имеется альтернатива несколько дешевле. Естественно, у нее не будет такого презентабельного вида, также в ней не будет некоторых полезных функций, но в целом она будет работоспособной. Сразу начнем с недостатков – здесь нужно быть готовым заплатить меньшую стоимость за неудобства. Во-первых, это полностью ручная система – никакого автоматического переключения сеть/аккумулятор здесь нет. Пропало электричества, пошли и вручную подсоединили самодельный бесперебойник для котла – с этим моментом связаны некоторые правила безопасности. При отключении электричества и перед включением «ИБП» нельзя забывать отключать центральный рубильник – в принципе, если не подсоединять такое устройство стационарно в сеть, то можно обойтись и без этого. Просто вынимаем шнур из розетки и подключаем его к самодельному ИБП. Во-вторых, придется самостоятельно разбираться с нужным оборудованием – но это проблема небольшая, и как она решается, мы расскажем дальше.

Для того, чтобы сделать бесперебойник для котла своими руками, понадобится приобрести три вещи.

  1. Инвертор 12/220V. Это устройство преобразовывает 12 вольт аккумулятора в нормальное сетевой напряжение 220 вольт. Как и бесперебойники, инверторы различаются по мощности и форме выходного сигнала – для автономного источника питания котла понадобится инвертор с чистой синусоидой на выходе и пиковой мощностью 600Вт. Рабочая мощность у таких инверторов должна составлять минимум 300Вт.

  2. Зарядное для АКБ. Здесь все просто – выбирать зарядку для аккумулятора нужно исходя из его емкости. Скажем так, если вы приобрели аккумулятор 150А/часов, то для его быстрой зарядки (в течение 5-6 часов) понадобится устройство с силой тока в 15А. В принципе, можно использовать и стандартное автомобильное зарядное устройство, но в этом случае процесс наполнения емкости электричеством будет проходить несколько дольше.
  3. АКБ. Здесь все достаточно просто – чем больше емкость аккумулятора, тем дольше будет работать котел в автономном режиме. К примеру, если взять обычный автомобильный аккумулятор емкостью 45А/час, то от него котел сможет проработать до восьми часов. Если взять более емкий аккумулятор, например, 95А/часов, то здесь уже можно говорить о суточном электроснабжении котла. Наиболее приспособленными для частых циклов зарядки и разрядки являются гелиевые аккумуляторы – стоят они несколько дороже, но и служат намного дольше.

Теперь что касается непосредственного процесса сборки источника автономного электроснабжения котла. Здесь все просто, если не сказать, что элементарно. На инверторе имеется всего две клеммы («+» и «-») – соединяем их мощным проводом сечением 4 квадрата или более с соответствующими клеммами аккумулятора. В принципе, в этом и заключается вся сборка – теперь просто включаем в розетку на инверторе вилку котла, нажимаем на том же инверторе кнопку Вкл./Выкл. и процесс пошел. Инвертор работает, котел тоже, а аккумулятор разряжается. После того, как он сядет или в сети появится электричество, подсоединяем к аккумулятору зарядное и восполняем запас потраченной энергии. Зарядное можно подсоединить стационарно – в этом случае для подпитки АКБ энергией понадобится только включать его в розетку.

Спросите, зачем такие сложности? Не легче ли купить готовый бесперебойник для газового котла? Легче, но имеются две веские причины, которые говорят именно в пользу инвертора. Во-первых, это стоимость, которая на пару порядков ниже. Во-вторых, возможность создания большего резерва энергии. И в-третьих, это мобильность. При необходимости инвертор можно быстро отсоединить и, вкинув в багажник, взять с собой на рыбалку. В общем, решайте сами – это сугубо мое личное мнение, с которым вы вполне можете не считаться.

Автор статьи Александр Куликов

Виды бесперебойников

Сегодня торговая сеть предлагает ИБП трех видов:

  • off-line (он-лайн) ;
  • on-line (оф-лайн);
  • Line-Interactive (лайн-интерактив ли линейно-интерактивные).

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

Схема работы оффлайн ИБП (UPS)

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

  • Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
  • Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

Схема работы онлайн бесперебойника

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

Как работает интерактивный источник бесперебойного питания

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
