Биметаллические радиаторы отопления: технические характеристики, разновидности и устройство, выбор и расчет количества секций

Конструктивные особенности и разновидности биметаллических радиаторов

Если говорить о конструкции радиаторов этого типа, то выделим два основных элемента — стальные трубы и панели из алюминия. Именно они составляют конструкцию этих изделий. Это и обеспечивает эффективность передачи тепла. Сердечник биметаллических радиаторов, характеристики которых важны для любого потребителя, нагревает алюминиевую оболочку при прохождении по нему горячей воды. От них тепло переходит к воздуху в помещении. Алюминиевая оболочка обеспечивает биметаллическим радиаторам прекрасный вид, а помимо этого способствует эффективной передаче тепла. Вдобавок к этому батарея имеет небольшой вес благодаря алюминию, который сам по себе является легковесным металлом. Это обеспечивает дополнительный комфорт при монтаже этих изделий. Корпус биметаллической батареи имеет замысловатую форму, что положительно отражается на внешнем виде изделия, а помимо этого обеспечивает прекрасные свойства батареи в плане теплоотдачи.

Чтобы познакомиться с техническими характеристиками биметаллического радиатора, достаточно заглянуть в паспорт изделия. Они могут быть разными. Все зависит от модели. Производитель – тоже важный фактор, влияющий на характеристики изделия.

В настоящий момент в магазинах предлагаются биметаллические радиаторы двух видов:

• радиаторы, являющиеся биметаллическими на 100%. Как это следует понимать? Такие изделия имеют стальной сердечник из труб, который окружает оболочка из алюминия. Их главная техническая характеристика – повышенная прочность. В процессе их эксплуатации возникновение протечек исключено. Такие радиаторы выпускают в основном итальянские компании: Global Style и Royal Thermo BiLiner. Производством биметаллических батарей занимаются и отечественные компании, например, Сантехпром БМ;
• полубиметаллические радиаторы – изделия, которые являются биметаллическими лишь наполовину. Сталь при их изготовлении используется только для труб. Они усиливают вертикальные каналы этих батарей. При этом алюминий частично контактирует с водой. Главное их достоинство состоит в том, что они на 10% лучше, по сравнению с биметаллическими, отдают тепло. Другой их плюс — более низкая на 20% цена.

Выпуском радиаторов этого типа занимаются следующие компании:

• Rifar, Россия;
• Gordi, Китай;
• Sira; Италия.

У специалистов, даже после сравнения технических характеристик двух типов этих изделий, нет единого мнения насчет того, какие из них лучше подходят для централизованной системы отопления, а какие — оптимальный вариант для автономной системы в частном доме.

Одна из важных характеристик биметаллического радиатора, делающая его хорошим решением для централизованной системы обогрева состоит в том, что он не боится химии, которую добавляют в воду городские службы. Однако в условиях повышенного давления, алюминий заметно превосходит сталь. Единственное, в чем согласны эксперты, так это в том, что, если в вашем доме используются старые отопительные трубы, то при замене радиатора выбор лучше сделать в пользу биметаллических батарей.

Виды и характерные особенности биметаллических батарей отопления

Название изделия связано с использованием двух материалов изготовления – стали и алюминия. Внутренняя сторона радиатора изготавливается в основном из стали, а иногда из меди, так как оба материала стойко переносят воздействия разогретого теплоносителя. С внешней стороны устройства расположен реберный кожух из алюминия, который отличается высокой теплопроводностью. С помощью ниппелей из нержавеющей стали и каучуковых прокладок, устойчивых к температурам, секции радиатора сцепляются между собой.

Радиаторы по своему строению делятся на две группы:

• Биметаллические;
• Полубиметаллические.

Отличительной чертой полубиметаллических моделей является минимальное количество стали, используемой для сердечников, а в биметаллических изделиях из стали изготовлены все каркасные трубы.

Поэтому велик шанс возникновения коррозии и повреждений. Данные модели подходят преимущественно для автономных систем отопления.

Что представляет собой биметаллический радиатор

По сути, биметаллический обогреватель представляет собой смешанную конструкцию, воплотившую преимущества стальных и алюминиевых систем отопления. Устройство радиатора основывается на следующих элементах:

• Обогреватель состоит из двух корпусов – внутреннего стального и наружного алюминиевого;
• За счет внутренней оболочки из стали биметаллический корпус не боится агрессивной горячей воды, выдерживает высокое давление и обеспечивает высокую прочность соединения отдельных секций радиатора в одну батарею;
• Алюминиевый корпус лучше всего передает и рассеивает поток тепла в воздухе, не боится коррозии наружной поверхности.

В качестве подтверждения высокой теплоотдачи биметаллического корпуса можно использовать сравнительную таблицу. Среди ближайших конкурентов – радиаторов из чугуна ЧГ, стали ТС, алюминия АА и АЛ, биметаллический радиатор БМ обладает одним из наилучших показателей теплоотдачи, высоким рабочим давлением и коррозионной стойкостью.

К сведению! Практически все таблицы используют сведения производителей о теплоотдаче, приведенные к стандартным условиям – высоте радиатора в 50 см и разнице температур в 70оС.

В реальности дела обстоят еще хуже, большинство производителей указывает величину теплоотдачи в виде значения тепловой мощности в час для одной секции. То есть, на упаковке может быть указано, что теплоотдача биметаллической секции радиатора составляет 200 Вт.

Делается это вынужденно, данные приводят не к единице площади или перепаду температур в один градус, для того чтобы упростить восприятие покупателем конкретных технических характеристик теплоотдачи радиатора, одновременно сделав маленькую рекламу.

Характеристики биметаллических радиаторов отопления (видео)

Подводя итог, можно утверждать, что биметаллические радиаторы являются достойной заменой старых, чугунных батарей. Они хорошо подходят и к центральной системе отопления, и к автономному отоплению. Конструкции данного типа отличаются длительностью эксплуатации, прочность и надежностью, а также высокой теплоотдачей, за счет совмещения таких материалов, как алюминий и сталь.

Комментарии

0 Ольга 06.01.2018 06:28 Когда делали ремонт, то поменяли старые чугунные батареи на полубиметаллические выбрали такие потому, что отопление центральное, а не автономное, как теперь понимаю правильно сделали. Довольны очень, в комнатах однозначно стало теплее, да и выглядят они симпатичнее. Цитировать

Обновить список комментариев RSS лента комментариев этой записи

Что ещё влияет на эффективность работы радиаторов?

При расчёте радиаторов нужно учитывать и такой неизбежный фактор, как потери тепла. В любом помещении есть точки, через которые внутреннее тепло уходит наружу. В идеале такие потери нужно свести к минимуму, однако делать на них поправки придётся в любом случае – даже через самый толстый стеклопакет определённое количество тепловой энергии всё равно уходит на улицу.

В частном доме таких точек утечки всегда больше. Вот лишь основные из них:

• окна и двери – через них может теряться до 30% тепла;
• стены – примерно 10–15% потерь;
• пол, цокольный этаж – те же 10–15%;
• стыки стен и перекрытий – ещё 10–15%;
• крыша (актуально для чердачного этажа, мансарды) – до 30%;
• дымоход, вентиляционная система – примерно 20–25% теплопотерь.

Про поправочные коэффициенты мы говорили выше. Здесь же отметим, что нужно постараться ещё до расчёта и установки радиаторов по максимуму устранить точки теплопотерь. Это поможет дополнительно уменьшить количество нужных секций. В частности, качественно теплоизолированные дверные и оконные откосы, утеплённая лоджия позволяют исключить 1-2 отсек. Тёплый пол и хорошо изолированные стены – это ещё минус 1–2 секции. Если в доме есть или будет камин, то делайте поправку и на него – он также будет вносить свой вклад в обогрев внутреннего пространства.

Определённое влияние на производительность системы отопления оказывает и метод подключения радиаторов. В зависимости от того, как к ним подводится подающая труба и обратка, будет меняться эффективность теплоотдачи. Если батарея подключается 2-сторонним способом (подача и обратка с противоположных сторон), то теплопроизводительность выглядит следующим образом:

• вход сверху, выход снизу – отдаётся 100% тепла;
• вход и выход снизу – отдаётся 88% теряется 12%;
• вход снизу, выход сверху – отдаётся 80%, теряется 20%.

Таким образом, более эффективно и экономично подключать подающий патрубок сверху, а обратный с противоположной стороны снизу.

Если же прибор-отопитель подключается односторонним способом (оба патрубка подводятся с одной стороны), то здесь коэффициенты тепловой эффективности выглядят следующим образом:

• вход сверху, выход снизу – 97%;
• вход и выход снизу – 78%;
• вход снизу, выход сверху – 78%.

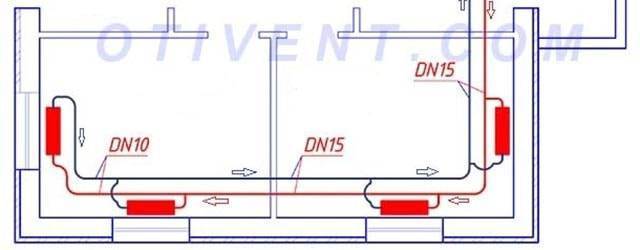

Ещё один важный момент – количество труб. Если отопительный контур составлен из 2 труб, то все батареи в комнате будут получать теплоноситель одинаковой температуры. Если же система однотрубная, то в каждый последующий радиатор будет подаваться более холодная вода. В результате производительность каждого последующего отопителя будет падать. Средние потери для помещений с 6 радиаторами составляют 20% тепломощности. Следовательно, нужно добавлять в формулу расчёта нужного количества секций дополнительные поправки.

Виды биметаллических батарей: секционные, монолитные

Батареи этой разновидности делятся на два типа: разборные (секционные) и монолитные.

Монолит

Это надёжные конструкции, не состоящие из отдельных секций. Теплоноситель в них движется по стальным каналам, которые зафиксированы сваркой в единый механизм, залитый под давлением алюминиевым сплавом.

Такой радиатор не подвержен протечкам, отличается высокой теплоотдачей, способен выдерживать прогрев теплоносителя до 135 °C.

Разборные

Представляют собой соединение отдельных секций. Каждая из них состоит из двух горизонтальных сердечников, скреплённых вертикальной трубой диаметром меньше их, которая залита алюминиевым расплавом.

Фото 2. Разборный (иначе секционный) биметаллический радиатор отопления. Прибор состоит из семи секций.

Для плотной фиксации секций друг к другу применяют уплотнительные прокладки.

Большое разнообразие радиаторов по высоте и тепловой мощности объясняется тем, что промежуток между сердечниками может варьироваться от 200 мм до 1200 мм.

Разборные биметаллические конструкции способны функционировать с теплоносителем, прогретым до температуры 95 °C. Недолго они работают с ним и при 115 °C, поддерживая при этом давление 3,5 МПа.

Трубчатые

По своему внешнему виду конструкция во многом похожа на чугунную: нижний и верхний коллекторы соединены стальными трубками. Фиксация элементов производится с помощью лазерной универсальной сварки.

Такие батареи подходят для установки в пятиэтажках либо частных домах. Это связано с тем, что в многоэтажках часто случаются гидроудары в результате которых трубчатые конструкции могут разгерметизироваться.

Эти радиаторы отличаются отсутствием острых углов, высокой износоустойчивостью, на них не скапливается пыль.

Фото 3. Узкий биметаллический радиатор трубчатого типа. Прибор похож на обычную чугунную батарею.

Основные характеристики трубчатых радиаторов:

• число трубок может быть от 1 и более;
• высота имеет значения от 3 см до 30 см;
• расстояние между секциями 4,5 см и 6,5 см. Последний параметр актуален к использованию в медицинских учреждениях;
• глубина 22,5 см;
• показатель толщины 0,1—0,2 см;
• большое разнообразие видов сечений: круглое, треугольное, плоское, прямоугольное.

Трубчатые батареи бывают горизонтальными и вертикальными, угловыми и дизайнерскими.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

• Качество и безопасность производства.
• Соответствие температурному режиму и давлению в трубах.
• Что должно быть указано в техпаспорте готового изделия.
• Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Биметаллические радиаторы пока не имеют аналогов по качеству и надежности среди аналогичной продукции. Их можно устанавливать в системах с самым нестабильным давлением и некачественным теплоносителем. Что касается моделей полу биметаллических, то стоимость их на 20% ниже, чем у их полноценных «братьев», но монтировать их можно исключительно в автономные системы обогрева. Самые дорогие варианты этих устройств – это сочетание медных коллекторов с алюминиевым корпусом, но и уровень теплоотдачи у них намного выше.

Выбирая биметаллический радиатор, следует внимательно ознакомиться не только с его техпаспортными данными, но и репутацией производителя, и помнить, что эта продукция не может стоить дешево. Это убережет от покупки подделки.

Каков в разрезе биметаллический радиатор

Для монолитных радиаторов используют сплав меди и алюминия, а в секционных медь заменяется сталью. Вообще сталь отличается невысокой теплоотдачей, а для алюминия характерна чувствительность к коррозии и недолговечность, таким образом, недостаток одного металла перекрывается достоинством другого, за счет чего этот сплав более прочен и эффективен.

Именно поэтому секционные радиаторы имеют некоторую специфику:

• Срок их службы составляет не более 25-27 лет;
• Максимально давление, которое они способны выдерживать не превышает 35 атмосфер;
• Секционная теплоотдача варьируется от 100 до 200 ватт.

Для монолитных радиаторов также характерен ряд особенностей. Длительность службы превышает 50 лет, могут выдерживать давление около 100 атмосфер, теплоотдача составляет 100-200 ватт.

Таким образом, монолитные конструкции более эффективны, чем секционные, однако к их существенному минусу можно отнести относительно высокую цену, к тому же цельную конструкцию нельзя изменять, т.е. убирать или добавлять секции.

Условия эксплуатации биметаллического радиатора

Каждые 2 — 3 года рекомендуется промывать систему отопления Для более эффективного функционирования биметаллических батарей рекомендуется:

• Перед установкой радиаторов стену обить светоотражающей пленкой. Благодаря этому удастся снизить теплопотери.
• Отключение радиаторов производить в правильной последовательности. Сначала должна быть выключена подающая подводка, затем обратная. После этого спускают воду через запорный клапан.
• Включать отопительную систему, начиная с обратной подводки, затем спускается воздух и запускается подающая часть.
• Устанавливать фильтры, чтобы в радиатор не попадала грязь.
• Поверхность батарей перед началом отопительного сезона очищать теплой водой с моющими средствами. Нельзя использовать кислоты и щелочи, а также средства с абразивными частицами.

Подготовка данных

Чтобы получить точный результат, следует учитывать следующие параметры:

• климатические особенности региона, в котором расположена постройка (уровень влажности, температурные колебания);
• параметры здания (материал, использованный для строительства, толщина и высота стен, количество внешних стен);
• размер и типы окон в помещения (жилое, нежилое).

Проводя расчет биметаллических радиаторов отопления, за основу берут 2 основных значения: тепловую мощность секции батареи и тепловые потери помещения. Нужно помнить, что чаще всего указываемая производителями в техническом паспорте изделия тепловая мощность – максимальное значение, полученное в идеальных условиях. Реальная же мощность установленной в помещении батареи будет ниже, поэтому для получения точных данных делают перерасчет.

Конструкция биметаллических обогревателей

Корпус у этих радиаторов фигурно-ребристый, выполненный из алюминиевого сплава, который отличает великолепная отдача тепла. Под корпусом находится отопительный контур, сделанный из труб (медных или стальных).

Такая «начинка» помогает батарее достойно противостоять атаке химических и механических примесей, присутствующих в горячей воде для отопления.

Сталь, из которой состоят трубы сердечника, весьма прочна. Поэтому радиатор выдержит даже при большом давлении. Это может быть 20, а то и 40 атмосфер (некоторые модели до 100 атмосфер). И температура у теплоносителя может подниматься до 110 или 130 градусов. Если нужны более конкретные цифры, надо заглянуть в паспорт конкретного радиатора. Алюминий же не только повышает отдачу тепла, но и существенно облегчает прибор. Кроме того, сложной формы корпус обладает очень симпатичным дизайном, придавая радиаторам отличный вид.

По характеристикам эти радиаторы вполне пригодны как для квартир в домах различной этажности, так и для отдельных коттеджей с автономными системами отопления. Но не спешите сразу в магазин — сначала мы расскажем, как толково подойти к вопросу их выбора.

Дата: 25 сентября 2020

Недостатки радиаторов из биметалла

Как и другие типы радиаторов, биметаллические батареи имеют свои недостатки. Среди самых существенных отметим следующие:

• цена – это главный минус изделий из биметалла. Затраты на их приобретение в сравнении с чугунными приборами отопления очень высокие. Но зато они имеют более приятный внешний вид. Эти приборы отопления с легкостью встраиваются в современный интерьер, а в плане продолжительности периода эксплуатации опережают все остальные виды изделий отопления;
• другой минус этих изделий состоит в слабой стойкости к коррозии сердечника этих радиаторов, который выполнен из стали. Происходит это под воздействием воды и воздуха. Ржавчина на биметаллических радиаторах может появляться и под влиянием антифриза, который в качестве теплоносителя в автономных системах отопления используют владельцы частных домов. Если выбор был сделан в пользу такого теплоносителя, то лучшее решение — алюминиевые батареи.

Как рассчитать количество секций самостоятельно

Существует и другие способы расчета, правда, с небольшой погрешностью, называемые упрощенными.

Способ №1. Рассчитываем по площади

По сантехнормам для отопления 1 м² жилой территории минимальная теплоотдача радиатора — 100 Вт (только для средней полосы РФ). Итак, приступаем.

• определите площадь комнаты;
• полученное число умножьте на 100 Вт;
• результат разделите на теплоотдачу одной секции (ищите этот параметр в паспорте отопительного прибора).

Допустим, мы хотим узнать количество секций для маленькой комнаты 3х4 м.

К = 3х4х100/200 = 6 (секций)

Этот способ имеет несколько минусов:

пригоден для помещений с потолками не больше 3-х метров;
не принимает во внимание особенностей помещения (количество окон, материал, из которого изготовлены стены, степень их утепления и др.);
подходит только для регионов средней полосы РФ.

Способ №2. Рассчитываем по объему

Этот способ точнее, т. к. учитывает все три измерения помещения. Последовательность не слишком отличается. Только в качестве основы берутся сведения о мощности отопления на 1 м³. По нормам эта величина соответствует 41 Вт.

К примеру, мы имеем ту же комнату 3х4. Высота потолков — 2,7 м.

• объем комнаты: 3х4х2,7 = 32,4 м³;
• мощность радиатора: 32,4х41 = 1328, 4 Вт;
• количество секций: 1328,4/200 = 6,64 (7 секций).

Таким образом, для качественного обогрева потребуется не 6, а 7 секций.

Для чего нужны поправочные коэффициенты

Чтобы расчеты были еще точнее, используют поправочные коэффициенты:

• дополнительное окно прибавляет 100 Вт;
• каждому региону соответствует свой дополнительный коэффициент. Так, 1,6 — добавочный коэффициент для Крайнего Севера;
• если у вас эркеры или большие окна, умножьте полученное число на 1,1;
• если комната — угловая, то на 1,3;
• для частных домов поправочный коэффициент равняется 1,5.

Учет поправочных коэффициентов позволит определиться с количеством секций и не ошибиться при покупке.

И напоследок. Некоторые биметаллические радиаторы имеют строго определенное число секций. Выбирайте в этом случае модель, количество секций которой превышает сделанные расчеты.

Простой способ расчета при замене старых батарей

Если вы решили сделать замену старого чугунного радиатора отопления, то можно использовать простой способ и сделать расчет необходимого количества секций батареи. Для этого необходимо учитывать некоторые факторы

. А именно:

• теплоотдача у биметаллических и чугунных радиаторов немного отличается. Если у первого это значение равно 200 Вт на одну секцию, то у второго – 180 Вт.
• как грела старая батарея. Если ее работа вас устраивала, то это хорошо. Если нет, то можно увеличить количество секций.
• через определенное время радиатор отопления станет греть немного хуже. Это связано с засорением внутренних полостей устройства.

Как правило, при замене чугунного радиатора отопления на биметаллический количество секций батареи не изменяют. Конечно, если работа старой батарее вас устраивала. Если тепла не хватало, то можно увеличить количество секций.

Определяем число секций алюминиевой батареи

Пересчитать параметры отопительного прибора под конкретные условия непросто. Формула тепловой мощности и алгоритм вычислений, используемый инженерами–проектировщиками, слишком сложен для обычных домовладельцев, несведущих в теплотехнике.

Предлагаем выполнить расчет количества секций радиаторов отопления более доступным методом, дающим минимальную погрешность:

1. Соберите исходные данные, перечисленные в первом разделе настоящей публикации, — узнайте необходимое для обогрева количество теплоты, температуру воздуха и теплоносителя.
2. Рассчитайте реальный температурный напор DT, пользуясь приведенной выше формулой.
3. При выборе определенного типа батарей откройте технический паспорт и отыщите показатель теплоотдачи 1 секции при DT = 70 градусов.
4. Ниже представлена таблица готовых коэффициентов пересчета отопительной мощности радиаторных секций. Найдите показатель, соответствующий реальному DT, и умножьте его на величину паспортной теплоотдачи – получите мощность 1 ребра при ваших эксплуатационных условиях.

Зная настоящий тепловой поток, нетрудно выяснить число ребер батареи, требуемое для обогрева комнаты. Разделите нужное количество теплоты на отдачу 1 секции. Для ясности приведем пример расчета:

1. Возьмем угловую комнату с двумя светопрозрачными конструкциями (окнами) площадью 15.75 м², высота потолков – 280 см (показана на фрагменте чертежа). Удельные затраты теплоты на обогрев – 130 Вт/м², общая потребность составит 130 х 15.75 = 2048 Вт.
2. Величину теплового напора мы выяснили в предыдущем разделе, DT = 43 °C.
3. Подбираем низенькие алюминиевые радиаторы GLOBAL VOX 350 (межосевое расстояние – 350 мм). Согласно документации изделия, теплоотдача 1 ребра составляет 145 Вт (DT = 70 °C).
4. Находим в таблице коэффициент, соответствующий DT = 43 °C, K = 0.53.
5. Умножаем паспортную мощность на коэффициент и находим реальную отдачу 1 секции: 0.53 х 145 = 76.85 Вт.
6. Рассчитываем количество алюминиевых ребер на помещение: 2048 / 76.85 ≈ 26.65, округляем в бо́льшую сторону и получаем 27 штук.

Остается распределить секции по комнате. Если размеры окон одинаковы, делим 28 пополам и размещаем под каждым проемом радиатор на 14 ребер. В противном случае число секций батареи подбирается пропорционально ширине окон (можно приблизительно). Аналогичным образом пересчитывается теплоотдача биметаллических и чугунных радиаторов.

Схема расстановки батарей — приборы лучше размещать под окнами либо возле холодной наружной стены

Многие известные фирмы, в том числе GLOBAL, прописывают в документации теплоотдачу своих приборов для разных температурных условий (DT = 60 °C, DT = 50 °C), пример показан в таблице. Если ваш реальный ΔT = 50 градусов, смело пользуйтесь указанными характеристиками безо всякого перерасчета.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.

Температура носителя так же должна учитываться

Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:если потолок равен 3 м, то параметры умножаются на 1.05;
при высоте 3.5 м он составляет 1.1;
при показателе 4 м – это 1.15;
высота стены 4.5 м – коэффициент равен 1.2.
Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

• S – площадь помещения, где требуется установка батареи;
• k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
• P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м

Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

• если они закреплены под подоконником, то потери составят до 4%;
• установка в нише моментально увеличивает этот показатель до 7%;
• если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
• закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Расчёт числа биметаллических секций на 18 м2

Чтобы было понятней, как происходит весь процесс подбора количества секций в батарее, можно рассмотреть расчёт, например для комнаты площадью 18 м2. Изначально выбирают условия отопления помещения, чаще всего встречающиеся на практике:

• модель биметаллического радиатора;
• тип подключения;
• нахождение комнаты;
• определение теплового напора;
• условия помещения;
• расчёт теплоотдачи биметаллической секции;
• расчёт общего количества секций на 18 м2.

Модель биметаллического радиатора

Допустим гипотетический покупатель остановил свой выбор на секционном биметаллическом радиаторе марки ATLANT Eco 500/96. Число 500 означает межосевое расстояние между центрами сечений верхнего и нижнего коллектора. Биметаллические батареи ещё бывают с расстоянием между осями коллекторов 350 мм.

В характеристиках данной модели изготовитель указал мощность одной секции 160 Вт при тепловом напоре Δt = 70С. Один сегмент рассчитан на обогрев 1,8 м2. Эти паспортные данные надо будет откорректировать под фактические условия отопления помещения.

Тип подключения

Радиаторы могут быть, как с односторонним, так и двусторонним присоединением труб.

Двухстороннее подсоединения радиаторов

Одностороннее подсоединения радиаторов

В данном случае радиатор выбран с двусторонним присоединением труб, причём ввод теплоносителя расположен вверху, а выходит обратка через нижнее отверстие.

Расположение комнаты

Помещение может быть одной из комнат частного дома либо квартиры

Также важно, что находится над комнатой: отапливаемое или холодное пространство дома или квартиры

Определение теплового напора

В предыдущей главе «Методология расчёта» дан образец подсчёта реального теплового напора. В настоящем случае тепловой напор будет равен 70 С.

Условия помещения

В предыдущей главе «Коэффициенты теплопотерь» перечислены условия помещений, которые могут значительно влиять на расчётную мощность биметаллического радиатора. Доля примера выбирают усреднённые данные и значения соответствующих коэффициентов:

• высоту потолка принимают 3 м. (1,05);
• пространство над комнатой – жилой этаж (0,8);
• количество холодных (наружных стен) – 1 (1,1);
• средняя температура в комнате в зимний период – 20 С (1,1);
• отношение площадей окон и пола — 1:3 (1,0);
• теплоизоляция стен – кладка в 2 кирпича (1,0);
• строение оконных рам – двойной стеклопакет (1).

Расчёт тепловой мощности 1-го биметаллического элемента

Мощность одного обогревательного элемента радиатора марки ATLANT Eco 500/96, указанная изготовителем, равна 160 Вт. Коэффициент теплового напора 1.0, что не меняет исходную величину – 160 Вт. Применяя все коэффициенты теплопотерь, производят окончательный расчёт теплоотдачи 1-й секции.

Расчёт общего количества секций на 18 м2

Расчет радиаторов отопления Часть 1

Watch this video on YouTube

Расчёты подтвердили, что одна биметаллическая секция обогреет 1,8 м2 площади помещения, поддерживая среднюю температуру воздуха в зимний период в пределах 20 С.

Следовательно, для отопления комнаты площадью 18 м2 понадобится батарея ATLANT Eco 500/96, состоящая из десяти секций.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

• 500 мм – от 170 до 200 Вт;
• 350 мм – от 120 до 140 Вт;
• 300 мм – от 100 до 145 Вт;
• 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник – основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.
