Правильная установка электрокотла отопления – пошаговое руководство и инструкция по монтажу

Нюансы монтажа

Прежде всего, следует сказать, что существует два типа систем с электрическим теплогенератором:

1. С естественным давлением на теплоноситель (электрокотел располагается внизу цепи).
2. С принудительной циркуляцией (видео с подробным разбором установки насоса вы можете найти на сайте). Возможно расположение котла в любой точке цепи (за исключением самой высокой).

Многие владельцы частного дома устанавливают не один, а два электрокотла. «на всякий случай». Если резервное устройство работает не на всю мощность, то монтаж электрического котла производится параллельно, так, чтобы оба генератора работали с одинаковой силой.

Разновидности электрических котлов по типу нагревателя

Есть 3 варианта:

• ТЭНовые;
• ионные;
• индукционные.

Принцип действия у всех одинаков: при протекании тока в материале с высоким сопротивлением (резистивностью) выделяется тепло. Отличие состоит в том, какая часть выступает в роли нагревателя, а также чем в ней вызывается движение заряженных частиц.

В ТЭНе имеется нихромовая проволока, подключаемая непосредственно к источнику напряжения. Элемент омывается рабочей средой (врезается в теплообменник), но нагревательная спираль с ней не контактирует, поскольку помещена в металлический корпус с диэлектрической засыпкой.

Ионные котлы также называют электродными. Нагревателем выступает сама рабочая среда. Ток в ней протекает между подключенными к источнику напряжения стенкой теплообменника и электродом внутри него. В воде должны быть примеси солей – их ионы выступают свободными носителями заряда. От концентрации зависит сопротивление среды и, как следствие, мощность котла.

Электрокотлы подразделяются по способу подключения.

При подключении к сети она генерирует переменное электромагнитное поле, наводящее вихревые токи в стенках резервуара и помещенного внутрь него сердечника из ферритовой стали. Такой нагрев называют бесконтактным.

Разновидности электрокотлов, их достоинства и недостатки

Востребованность котлов отопления на электричестве дала толчок к разработке новых типов, которые кардинально отличаются между собой по принципу действия.

ТЭНовые

Первая разновидность электрокотла. Нагрев теплоносителя выполняется одним или несколькими ТЭНами. ТЭН состоит из следующих элементов:

• Внешняя оболочка: сталь, титан, сплавы на основе меди или алюминия;
• Внутренний элемент нагрева – нихромовая проволока.
• Диэлектрик (керамические гранулы или кварцевый песок) – отделяет спираль от оболочки.

Устройство очень быстро выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке при помощи циркуляционных насосов. Большинство моделей мощностью до 12 кВт выполнены в настенном варианте от бытовой однофазной электросети. Более мощные устройства имеют напольный монтаж и требуют трёхфазного электроснабжения.

Преимущества. Нагревательные элементы ТЭНа не имеют непосредственного контакта с теплоносителем. Они отделены от него толстым слоем диэлектрика и прочной внешней оболочкой. Это минимизирует вероятность короткого замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недостатки. По аналогии с кипятильником на ТЭНах в результате работы образуется накипь, существенно снижающая эффективность нагрева. Чтобы снизить интенсивность образования налета используется дистиллированная вода или специальный антифриз.

Электродные

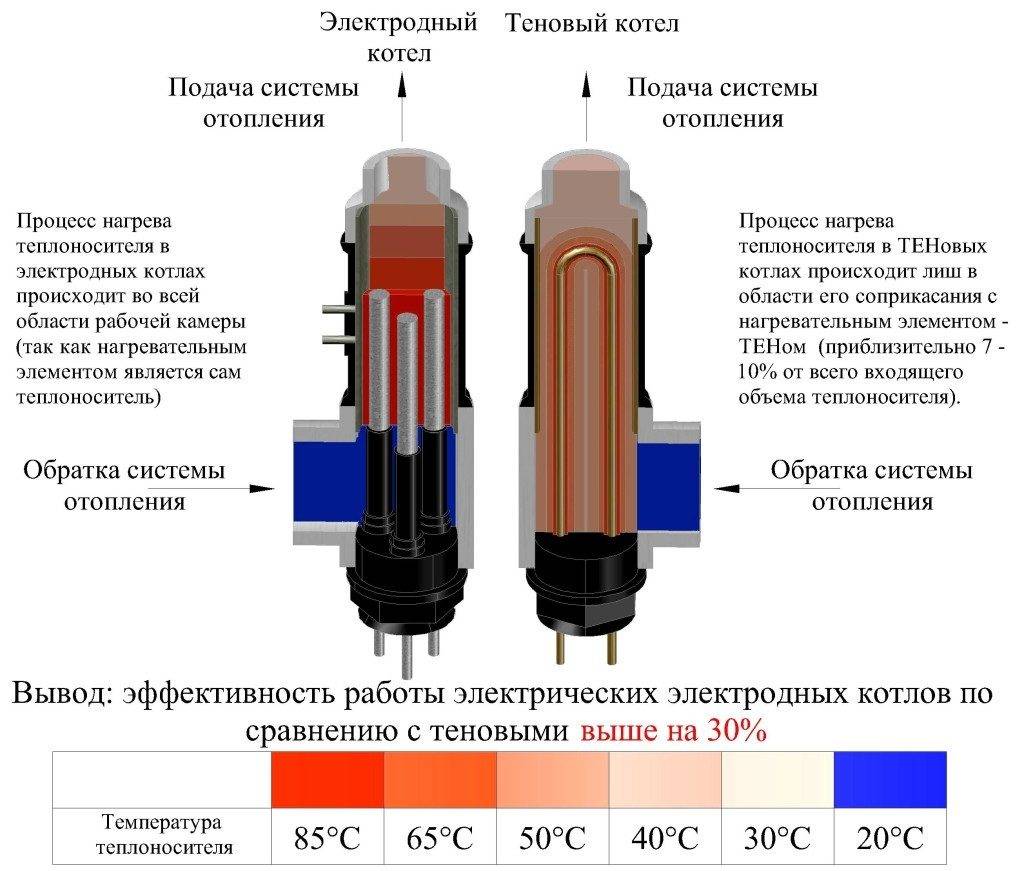

Принцип действия электродного (ионизационного) котла следующий. В ионизационную камеру выведены два электрода, создающие разность потенциалов. В роли теплоносителя используется электролит с высоким содержанием солевых примесей. Именно в связке с таким теплоносителем и нужно делать подключения электрокотла к отоплению. Имея высокое сопротивление, теплоноситель быстро нагревается под воздействием электрического тока. Для выхода котла на номинальную мощность необходимо всего несколько минут. Перемещение теплоносителя может осуществляться только принудительно, посредством циркуляционного насоса.

Преимущества. Высокая степень автоматизации, используя внешние датчики, можно контролировать не только температуру теплоносителя, но и воздуха в обогреваемом помещении. Высокая надежность, одно из ключевых преимуществ ионизационных котлов. Они имеют минимальное количество деталей, которые, практически, не ломаются. При утечки теплоносителя исчезает электропроводная среда и устройство просто отключается. Такие котлы рекомендуется устанавливать в местности с нестабильным электрическим напряжением, так как они способны успешно функционировать даже при 180В.

Недостатки. Высокая стоимость теплоносителя и необходимость его тщательной подготовки, желательно, перед каждым отопительным сезоном.

Наполнение отопительной системы теплоносителем

Ранее было рекомендовано, как проверить систему отопления в частном доме – в том числе говорилось о визуальном осмотре всех ее узлов. При обнаружении неисправностей, выполняют замену отдельных элементов. Затем приступают к процессу заполнения стояков теплоносителем.

Если радиаторы не наполнены водой, на их стенках появляется небольшой ржавый налет. Поэтому, прежде, чем заполнить систему теплоснабжения, специалисты рекомендуют произвести ее очистку. В случае наличия в трубах остатков жидкости, их следует удалить. Для этого используют специальный патрубок, находящийся в самом низком месте системы обогрева, там же должен располагаться подпиточный узел.

Потом можно приступать к решению задачи, как запустить отопление правильно. Для закрытых систем с принудительной циркуляцией жидкости задействуют гидродинамическую промывку. Чтобы ее выполнить, нужно приобрести или арендовать особый насос с фильтрацией и камерой, предназначенной для очищающего средства.

Промывку делают в определенной последовательности:

• патрубки насоса подключают к системе;
• запускают и визуально контролируют степень загрязнения воды, которая прошла по трубопроводу полный цикл;
• при необходимости меняют жидкость на новую;
• промывочные процедуры выполняют несколько раз, пока вода не станет чистой.

Далее делают опрессовку. Прежде, чем запустить отопительный радиатор, тщательно проверяют состояние его соединения с трубами. Специалисты советуют менять прокладки и держать под контролем целостность муфт.

Когда требуется запустить систему закрытого типа, в трубопровод нагнетают повышенный объем теплоносителя или воздуха и таким образом проверяют надежность состыковки элементов и узлов конструкции. При этом величина давления должна превышать номинальный показатель в 1,2 раза.

Принцип работы и разновидности

Если вы решили сделать электрокотел своими руками для отопления дома, то можно изготовить индукционную и электродную разновидность таких приборов. Все остальные разновидности котлов являются модификациями двух основных видов. Поскольку в электродном приборе электроэнергия преобразуется в тепловую энергию, его еще называют ионным.

Электродный котел

Самодельный котел довольно компактный, поэтому может закрепляться просто на трубе. Для него не нужно выделять отдельное место на полу или стене. Для безопасности его фиксируют на двух саморезах, но и без них можно обойтись.

Внешне нагреватель напоминает отрезок трубы длиной около 40 см. В одном его торце находится металлический стержень, а с другого торца прибор наглухо заварен или имеет отдельный патрубок для перегонки теплоносителя по отопительной системе.

Если вы делали тэновый котел своими руками, то в нем должны быть два патрубка для подключения подачи теплоносителя в систему и присоединения обратного контура.

При этом расположение этих патрубков может быть следующим:

1. Один патрубок устанавливается в торце нагревательной трубы, а другой приваривается в боковой части перпендикулярно первому.
2. Оба патрубка крепятся с боковой стороны трубы. При этом оба отвода труб располагаются параллельно относительно друг друга и перпендикулярно в отношении основной нагревательной трубы.

Принцип работы самодельного котла:

• в теплоносителе находятся катоды и аноды, то есть положительно и отрицательно заряженные электроды;
• поскольку они пребывают под напряжением, запускается перемещение ионов, полярность которых периодически меняется (частота смены заряда составляет 50 раз/сек);
• такое движение ионов приводит к трению, из-за чего температура жидкости повышается.

Недостатки самодельного нагревательного оборудования:

Виды водородных котлов отопления и как сделать своими руками

1. Теплоноситель постоянно находится под напряжением.
2. Тепловой носитель перед заливкой в систему необходимо очищать от примесей и солей.
3. В таких системах строго запрещено использовать в качестве теплоносителя антифриз. Для этого подходит только очищенная вода.

Индукционный котел

Котлы индукционного типа, которые работают на электричестве, нагревают теплоноситель за счет магнитного поля, создаваемого электрическим током.

Такие приборы состоят из следующих частей:

• корпус агрегата;
• катушка;
• утеплитель;
• сердечник, в котором происходит нагревание теплового носителя.

Для подключения медной обмотки катушки к сети используется специальная автоматика. За счет этого в катушке создается магнитное поле, разогревающее трубу, которая выполняет функции сердечника. Такой сердечник тут же начинает отдавать тепло циркулирующей жидкости. При этом корпус котла будет оставаться холодным, поскольку в его конструкции предусмотрен слой утепляющего материала.

Отдельно стоит сказать о сердечнике. Он не прямой, а изогнутой спиральной конфигурации. Это обеспечивает медленное продвижение теплоносителя по нему для лучшего прогревания жидкости. Индукционный котел может прослужить более 25 лет. Выход из строя произойдет по причине ржавления трубы, выполняющей функции сердечника.

Монтаж и подключение оборудования – как установить котел

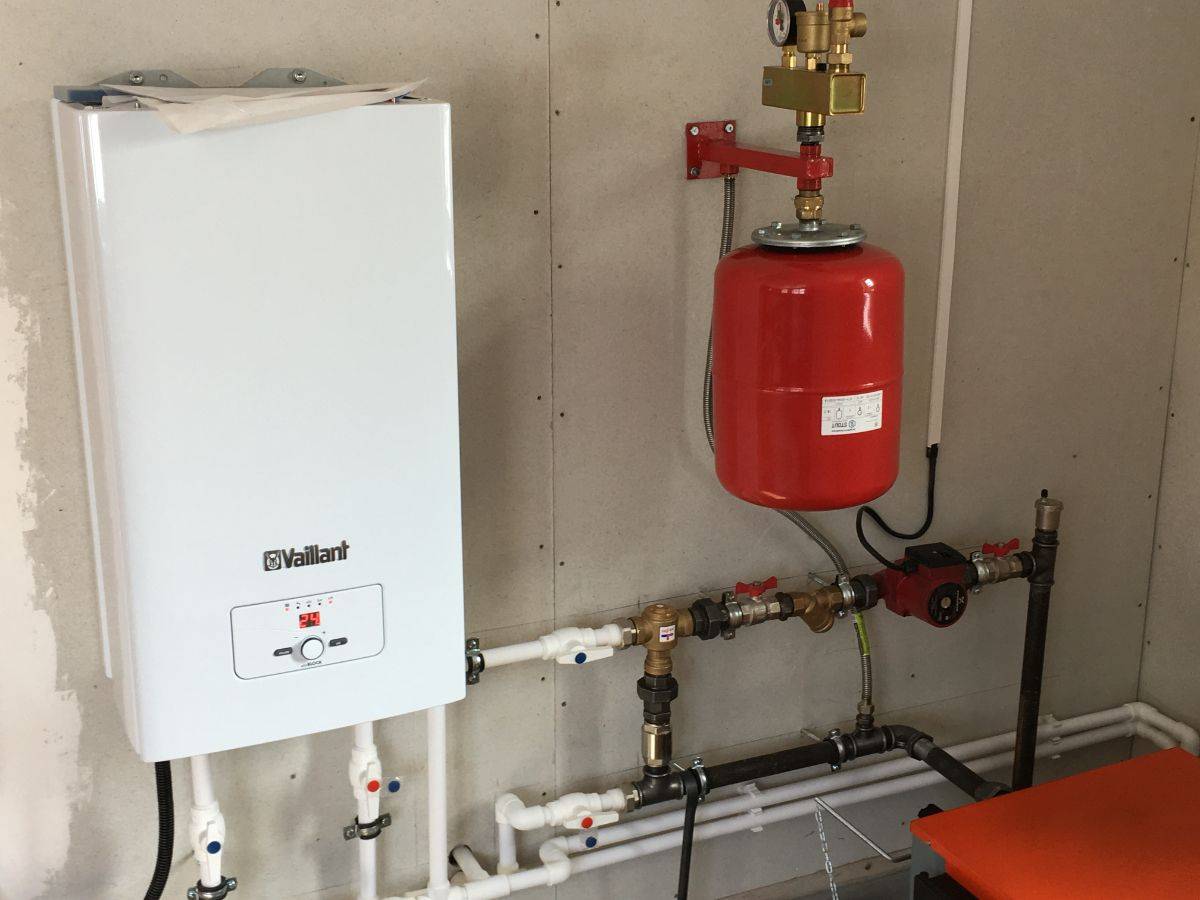

Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.

Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.

Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.

Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:

1. Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
2. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.

Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.

Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.

Что необходимо для установки электрокотла своими руками?

При установке котла потребуются следующие материалы и инструменты:

• дрель или перфоратор для создания отверстий в стене на месте крепления прибора;
• анкера, дюбели, саморезы для крепления элементов монтажа;
• отвёртка или ключи, в зависимости от типа крепёжных элементов;
• строительный уровень для монтажа аппарата строго горизонтально;
• рулетка для проведения замеров;
• маркер для нанесения отметок;
• переходные муфты и фланцы для крепления котла к трубам;
• трубы для монтажа обвязки;
• трубный ключ или переставные клещи для затягивания резьбовых соединений;
• влагозащищенная розетка, электрические кабели для присоединения к электросети дома;
• отвёртка-индикатор для проверки электрической сети;
• планка для монтажа (в настенных моделях);
• инструкция к устройству;
• схема монтажа.

Выбор электрокотла для обогрева квартиры

Параметры и расчеты при подборе

Автономная система индивидуального отопления квартиры с электрическим котлом, требует грамотных расчетов, связанных с производительностью и существующих норм энергопотребления, установленных для каждого помещения отдельно. Если мощность электрокотла превышает установленные нормы, появляется необходимость согласования проекта подключения, с наличием технических возможностей выделения отдельной линии, в представительстве Ростехнадзора.

Расчеты необходимой мощности электрокотла, высчитывают по формуле – 1 кВт =10 м². Соответственно, для 1-2 комнатных квартир, будет достаточной мощность теплогенератора, 4-5 кВт. Эти параметры входят в оптимальные расходы электроэнергии, не требующие модифицирования электросети и увеличения мощности ветки.

Но, если устанавливается двухконтурный агрегат, учитывая затраты электроэнергии на бытовые приборы, потребуется увеличить ограничения в энергопотреблении. Подается запрос об выделении мощности. Подобным образом поступают, если котел работает от трехфазной электросети.

Лучшие производители квартирных электрокотлов

Некоторые модели могут работать на антифризе, другие, исключительно на теплоносителе с высоким содержанием соли или дистиллированной воде. Поэтому, после выбора нескольких вариантов, отбор продолжают по техническим параметрам.

Наиболее популярными моделями считаются:

• Европейские производители – Protherm Скат, AEG ETH, Vaillant eloBLOCK VE, Baxi AMPTEC, Bosch Tronic.
• Отечественные изготовители – Thermotrust ST и Thermotrust STi, ATON Electro KE, Tenko Стандарт, Tenko Премиум, THERMICS 710V и THERMICS 720V.
• Котлы украинского производства – Hot-Well Elektra Lux.

Европейские электрокотлы, стоят в 2-4 раза дороже, чем российские аналоги.

Правила установки электрокотла в квартире

ПУЭ для квартир, оговаривает основные правила, связанные с безопасной установкой и эксплуатацией электрического оборудования. В частности, в нормах указано, что, если возник пожар или были травмированы люди, по причине неграмотного подключения электроустановки, ответственность несет тот, кто выполнял монтаж. По этой причине, перевод на индивидуальное отопление в квартире, с помощью электрического котла, выполняет, исключительно, специалист, имеющий соответствующую лицензию и допуск работ.

В ПУЭ определены требования к установке электрокотла в квартире:

• Обязательно наличие заземления и защитных устройств. ТЭНовые электрокотлы, подключаются через автоматы и УЗО. Особенности работы электродного котла, запрещают применение УЗО, поэтому, подключение выполняется с помощью отдельных автоматов, напрямую от щитка энергоснабжения.
• Нормы пожарной безопасности – во избежание короткого замыкания и последующего возгорания, предписывают строгое соблюдение указанных производителем параметров: мощности тока, сечения проводов и материала жилы кабеля.

Установка электрокотла отопления в квартире, с нарушением указанных правил, неквалифицированным персоналом, приводит к отказу на ввод в эксплуатацию и штрафным санкциям. Квалифицированные электрики, имеющие соответствующий допуск, подключат котел за 3-4 часа. Монтаж остальной части системы отопления: установка радиаторов, системы водоподготовки и т.п., может быть выполнен самостоятельно.

Все про электрокотлы для отопления квартиры (220в – экономный): правила установки электрического индивидуального котла в многоквартирном доме, каким он должен быть, а также виды электросистем.

Как правило, жители многоэтажных домов, особенно старых построек, лишены такой привилегии, как выбор, каким видом отопления пользоваться.

Водяные полы по понятным причинам под запретом (нагрузка на теплосеть) и подключение их к централизованной системе без соответствующего разрешения чревато большими штрафами.

Другое дело, электрическое отопление квартиры в многоквартирном доме, на которое даже разрешение брать не обязательно, но и здесь есть свои подводные камни, в виде тарифов на свет и разнообразия подобных систем.

Прежде чем решиться на отопление квартиры электричеством, следует тщательно изучить плюсы и минусы всех типов обогревателей: от насосов до систем теплых полов.

Тэновый электрокотел для отопления дома своими руками

Тэновый электрокотел для отопления своими руками можно сделать из резервуара любой формы. В таком агрегате воду подогревают тэны. Их нужно будет купить в том количестве, которое необходимо именно в вашей ситуации. Как рассчитать мощность электрокотла мы уже рассказывали. Обычно ставят два или три тэна. Стоимость одного тэна 10 долларов. Они уже оснащены термоголовкой с наружной резьбой, которой они будут вкручиваться в корпус резервуара.

Схема тэнового электрокотла, изготовленного своими руками.

Рассмотрим, как сделать самодельный электрический котел отопления на тэнах из трубы. Для этого потребуется:

• стальная труба диаметром 150 мм;
• две круглые пластины диаметром 150 мм;
• три патрубка диаметром не меньшим, чем сечение труб контура (от 25 мм);
• тэны;
• гайки;
• автоматический воздухоотводчик;
• шаровой кран.

Чтобы сделать электрический котел отопления для дома своими руками нужно правильно подобрать размеры. Длина трубы, которая будет корпусом нашего нагревателя, должна превышать длину тэнов с хорошим запасом. Торцы с двух сторон завариваются заглушками. В боковую часть ввариваются патрубки в количестве двух штук для подачи и обратки теплоносителя. Теперь нужно решить, как тэны будут располагаться после подключения электрического котла. Естественно, что они будут находиться в вертикальном положении, вопрос только в том, с какой стороны они будут вкручиваться. Вариантов два:

• снизу;
• сверху.

Если тэны будут вкручиваться снизу, то в процессе эксплуатации чтобы заменить перегоревший нагревательный элемент придется спускать воду с котла, а потом, соответственно, заливать жидкость в систему отопления. Зато такое расположение гарантирует, что тэны будут полностью погружены в теплоноситель. Такие самодельные электрокотлы для отопления частного дома более надежные. Как известно, если часть нагревательного элемента не будет в воде, то вольфрамовая спираль перегорит.

Если разместить тэны в самодельном электрокотле для отопления дома таким образом, чтобы они вкручивались сверху, то после замены перегоревшего нагревательного элемента не нужно будет добавлять воду в систему. Но такое расположение имеет свой недостаток, так как в верхней части котла будет скапливаться воздух.

Из-за образовавшихся воздушных карманов тэны будут перегреваться и перегорать. Поэтому для вывода воздуха наружу в верхней части дополнительно нужно установить автоматический воздухоотводчик. В таком случае проблема воздуха будет решена.

Выбирайте сами, как вам удобнее изготовить котлы электрические отопительные своими руками, правильные оба варианта. Чтобы тэны можно было вкрутить в корпус, нужно вырезать отверстия нужного диаметра и на них наварить гайки. Внутренняя резьба гаек должна подходить к наружной резьбе тэнов. Дополнительно в нижнем торце вваривается патрубок для слива теплоносителя. После этого на всех трех патрубках (подача, обратка, слив) нарезается резьба. На патрубок слива накручивается шаровой кран.

Вот и все, изготовление самодельного котла закончено. Остается только установить его на контур отопления и подключить в сеть. Перед тем как сделать отопление с электрокотлом нужно учитывать, какое напряжение в сети вашего дома (220 или 380 вольт). От этого зависит схема соединения тэнов. Также нужно решить вопрос с блоком управления котла. Минимум что потребуется – это термостаты, которые будут снимать температуру теплоносителя. Исходя из данных термостата, блок управления будет включать или выключать котел. При желании можно добавлять те или иные опции, в зависимости от ситуации. Как сделать тэновый электрокотел отопления своими руками, видео:

Вопрос, о том можно ли трубы отопления прятать в стену беспокоит многих. И не зря.

Пошаговая инструкция установки электрокотла

Как правило, электрокотлы используются комплексно в сочетании с твердотопливными или газовыми. В первом случае твердотопливный котел выполняет нагрев дома до заданной температуры, а электрический ее поддержание на комфортном уровне. Во втором случае газовый и электрокотёл врезаются в систему отопления параллельно, а работают последовательно. В ночной период, при действии соответствующего сниженного тарифа, обогрев дома осуществляет электрический котёл, а днём газовый.

Правильное подключение электрокотла в систему отопления выполняется следующим образом:

• Согласно ранее разработанному плану в помещении отмечается место установки котла;
• Выполняется разметка на стене. Для этого электрокотёл со снятой передней панелью предварительно устанавливается на место монтажа, выравнивается при помощи водяного уровня. Места установки крепежей отмечается через технологические отверстия
• Котел навесной устанавливается на высоте не менее 1,5 м от уровня пола для более удобного обслуживания;
• Крепежные элементы выбираются в зависимости от материала стены. Как правило, это пластиковые дюбеля со стальными винтовыми крюками в качестве анкеров. Однако некоторые маломощные модели электрокотлов могут устанавливаться на гипсокартонные стены. В этом случае допускается применение дюбеля бабочка;
• Установка заземления. Один из ключевых этапов монтажа электрокотла. Некоторые модели не будут включаться без заземления, а у других загорается сигнальный индикатор. Для обустройства заземления необходимо вбить в землю несколько арматурных штырей и соединить их между собой металлической пластиной. Нулевой провод от электрокотла необходимо подсоединить к этим штырям.
• Подключение электропитания. Электрический котёл необходимо подключить через собственную линию электроснабжения, подсоединённую к отдельному вводному автомату;
• От автомата кабель прокладывается к устройству защитного отключения, который рекомендуется расположить непосредственно рядом с котлом.
• Подключение котла к системе отопления выполняется через входящий и исходящей патрубок. У некоторых моделей оба вывода расположены снизу устройства, у других подающий патрубок сверху, а обратка снизу.
• К трубе обратки (поступление остывшего теплоносителя в котел) крепится циркуляционный насос. Расположение ротора должно быть строго горизонтальным. Расположение на обратке предпочтительней, чем на подаче, так как высокая температура теплоносителя негативно влияет на рабочие элементы насоса и снижает его долговечность;

• Перед насосом устанавливается фильтр грубой очистки «грязевик». Монтируется так же горизонтально отстойником (ответвление с фильтрующей сеткой) вниз;

• К трубе обратки врезается ответвление для расширительного бачка. Он компенсирует температурное расширение теплоносителя, вмещая в себе определенный объем воды;
• Установка группы безопасности, состоящей из предохранительного (срывного) клапана, манометра и клапана для стравливания воздуха выполняется на трубе подачи. Через небольшое ответвление. Группа безопасности должна находиться в максимально высокой точке системы отопления для своевременного удаления воздуха.

Читайте так же:

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

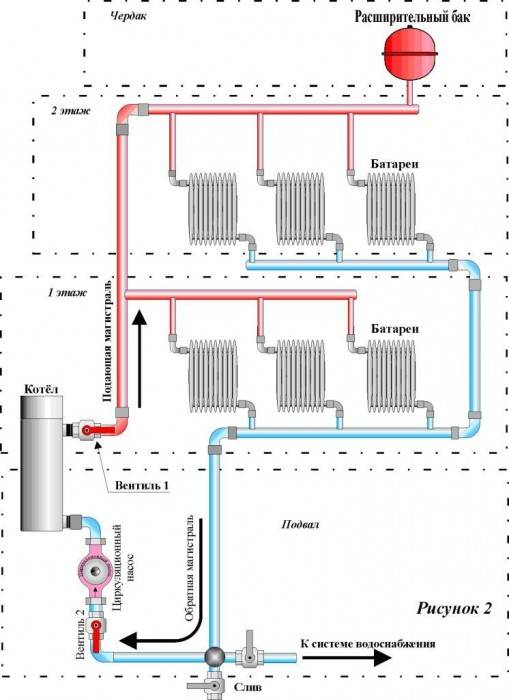

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

• Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
• Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
• На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
• Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
• После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.

Главный вопрос, который будет рассматриваться в данной статье – типовая схема подключения электрического котла отопления к сети 220 и 380 Вольт. Именно поэтому основной уклон будет направлен только на правила и последовательность соединения проводов. Что касается схемы установки радиаторов, трубопровода и остальных элементов системы центрального отопления, ее мы предоставим только в общем виде.

Электродные котлы

У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.

Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.

7. Котерм модели «Дачник М» – за 8 990 и 10 999 рублей

«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.

Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:

Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»

Характеристика	Значение
Серийные варианты мощности, кВт	3.5, 5
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальный водный раствор определённой электропроводности
Габариты (ДхШхГ), мм	250х130х130
Базовая комплектация	Блок управления, терморегулятор, кабель

Видеоотзыв владельца о котле «Дачник М»:

8. Галан – от 3 900 до 13 200 рублей

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.

Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.

Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО.

Характеристика	Значение
Серийные варианты мощности, кВт	2, 3, 5, 6, 9, 15, 25, 36, 50
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм
Длина, мм	315 — 570
Базовая комплектация	Двухканальный терморегулятор Галан «Навигатор»

Типы трехфазных нагревателей

Трехфазный котел отличается повышенной производительностью, бесшумностью работы при компактности размеров.

Самодельный нагреватель индукционного типа

Чаще используются для систем снабжения теплом и горячей водой загородных домов. Особенно популярны двухконтурные модели. Рекомендуется устанавливать в сочетании с другими нагревателями.

Выпускается двух типов:

• Электродный. Преимущество такого котла в высокой скорости нагрева теплоносителя.
• Индукционный. Это самый инновационный вид. Обеспечивает низкий удельный расход электроэнергии. К недостаткам относится большая масса и относительно высокая цена оборудования. Такие агрегаты не производятся с большой мощностью. Для ее наращивания используется метод каскадного монтажа сразу трех нагревателей, при котором каждый котел подключается к отдельной фазе.
