Схемы буржуек
Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений
Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство
Чертеж для сборки буржуйки
Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

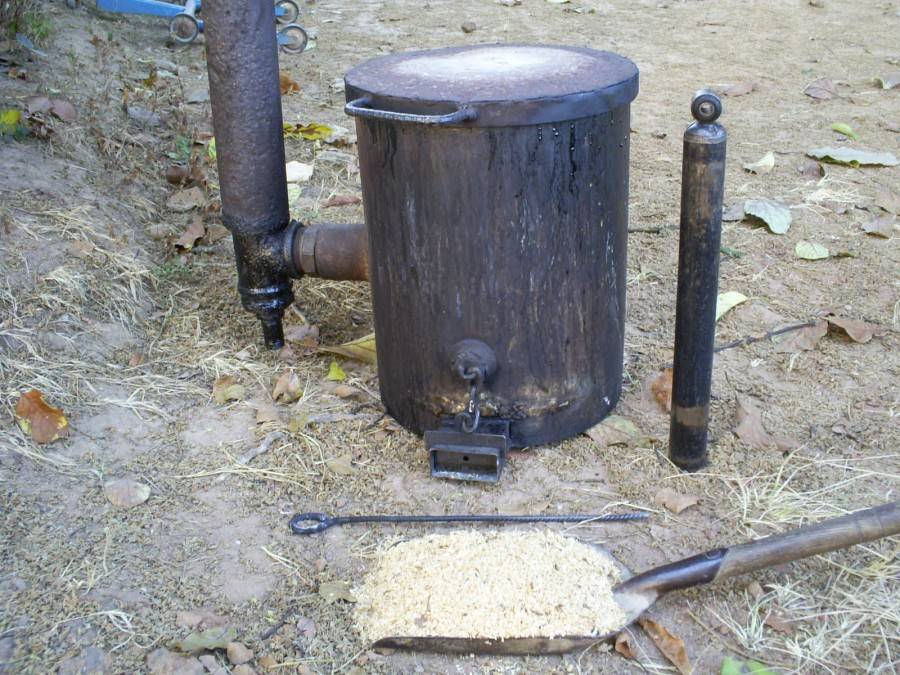

Печка из бидона
В качестве емкости печи часто используют бидон или бочку. Идея достаточно популярная, потому что трудится, над изготовлением корпуса почти не нужно. Вырезать и приварить оставшиеся элементы конструкции (дверца, ножки, дымоход) можно за несколько часов.
Этапы сборки
- Для поддувала следует проделать отверстие под горловиной.
- Нужно проделать в днище бидона отверстие для трубы дымохода.
- Конструкция колосника должна быть либо змеевидной, либо в виде решетки из арматуры, чтобы он легко входил в емкость бидона, не используя лишних креплений.
- Все размеры конструкции можно посмотреть на чертеже. Готовую печь устанавливают на кирпичи, или приваривают металлические ножки.
Благодаря своей компактности, такую печь можно установить в маленьком помещении. Расходуя много топлива отапливать ею длительное время помещение не рационально. Так же нужно следить, чтобы в процессе горения из печи не выпадали горящие угли.
Устройство дымохода
• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.
• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.
Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м. Совет
Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке
Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.
Делаем самостоятельно мини-буржуйку на отработке и дровах
Для небольших помещений, площадь которых не превышает 35 м, требующих принятия мер по отоплению, не имеет смысла растрачивать средства на мощные камины, потребляющие большое количество электроэнергии. Выгодным решением проблемы станет мини-буржуйка, работающая на дровах. Эта конструкция имеет компактные габариты, при этом показатели теплоотдачи находятся на высоком уровне, а для топки применяются твердые топливные материалы.
Небольшая печь помогает избежать ненужных растрат на приобретение дорогостоящего газа. За счет своих компактных размеров, буржуйка не расходует много топлива и считается экономным вариантом для обогрева гаража или домика на даче.
Буржуйка – мелкогабаритная конструкция, работающая на дровах. Самое главное преимущество – это быстрый прогрев, а соответственно, и отдача тепла. Для обогрева помещения требуется мало времени. Производятся мини-печи из металла, поэтому отличаются также быстрым охлаждением, после остановки работы.
Отопительные конструкции классифицируются следующим образом:
- в зависимости от материала изготовления: из чугуна или нержавеющей стали;
- комбинированные типы устройства: с дополнительными элементами в виде варочной плиты, духовки;
- согласно вида, используемого горючего: на дровах, топливе, торфе или опилках.
Также есть вариант буржуйки, работающей на отработанном топливе. По экологическим нормам, такая модель отопительного устройства является самым лучшим вариантом. Достаточно простой механизм не сложен в эксплуатации, при этом функциональность находится на высоком уровне, например, можно сконструировать дополнительные элементы печи: варочную панель для приготовления пищи, духовой шкаф и т.д.
Как правильно затопить печь
- Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
- Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.
При вертикальной закладке в топку входит больше топлива.
- Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
- Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
- После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
- После разгорания дров заслонка полностью закрывается.
После разгорания дров заслонка печи полностью закрывается.
Баки от стиральной машины
Многие замечали, что во время горения печи из трубы часто вылетают снопы искр. Это означает, что топливо не до конца прогорело и покинуло рабочую камеру, унося с собой большую часть тепловой энергии. Так вот, одним из первых способов усовершенствования буржуйки, является создания рабочей камеры, где будет догорать мелкие угольки и задерживаться тепло.
Распространенный способ такого усовершенствования — это монтаж двух сваренных между собой баков от стиральных машин, которые будут представлять собой своего рода автомобильный глушитель.
Материалы и инструменты
Для изготовления данного сооружения нам потребуется:
- в первую очередь два целых бака от старых стиральных машин,
Баки от стиральных машин
Инструкция
Для правильного прикрепления сваренных между собой 2-х баков от стиральной машины необходимо соблюсти простое руководство:
- Для начала необходимо сварить между собой два бака от стиральных машин так, чтобы после сварки они представляли единую емкость, напоминающую большой баллон.
- После сварки произвести зачистку сварочных швов и привести единый бак к товарному виду.
- Следующий шаг заключается в необходимости на противоположных концах бака проделать по одному отверстию, размером, совпадающим с диаметром выводных труб печи. Аккуратно зачистить сделанные отверстия.
- В данные отверстия вставить по колену выводной трубы, но так, чтобы внутри бака трубы находились на разных уровнях, как бы перекрывая друг друга.
- Одно соединение трубы с баком герметично заварить и зачистить. Второе отверстие сделать таким образом, чтобы оно плотно облегало трубу, которая будет напрямую вставляться в буржуйку. Второе отверстие заваривать не нужно, так как оно потом пригодится для удаления нагара внутри бака.
Модернизация с помощью баков стиральной машины
Вот такое простое усовершенствование позволит сохранять большое количество тепла, которое раньше улетало просто в трубу.
Процесс самостоятельного изготовления мини-буржуйки
Буржуйка – это тот вариант печного устройства, который легко можно собрать самостоятельно, при этом затраты будут минимальные, особенно, если имеется в наличии каркас под печку, в роли которого может выступать пустой газовый баллон. Предварительно подготовив все необходимые инструменты можно приступать к работе:
- пузырьковый уровень;
- строительный сантиметр;
- сварочный аппарат;
- угловая шлифовальная машина;
- зубило;
- лист металла;
- металлическая труба для дымоотвода;
- бочка (для модели формы цилиндра).
По данной теме советуем ознакомиться с материалом на нашем сайте: « Самостоятельное изготовление буржуйки для бани: основные варианты печного устройства.»
Самый актуальный вариант котла – на дровах. За счет высокого КПД, такое устройство способно быстро прогревать помещение. Именно этот вариант и рассмотрим. Далее приведена подробная инструкция по самостоятельной сборке дровяной печи.
Корпус: изготовить или приспособить
Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива.
Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.
Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.
Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.
Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки
Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень
Обеспечение теплосъема
Увеличивать теплосъем возможно путем создания устройств, способствующих естественной и принудительной конвекции. Для обеспечения естественной циркуляции воздуха изготавливают экраны с направляющим аппаратом, позволяющим создать мощный конвекционный поток и распределить его по помещению. Направляющий аппарат изготовляют в виде изогнутых полос металла, приваренных к экрану и направляющих теплый воздух не только вверх, но и в стороны. Подготовленное устройство крепится к печи.
Устройство для теплосъема может изготавливаться и из обрезков водопроводных и профильных труб. Расстояние от пола до нижнего среза элементов должно быть не менее 15-20 см. Трубы привариваются к корпусу печки и по бокам закрываются экраном для защиты от случайного прикосновения. Традиционная буржуйка нагревает воздух вокруг себя на 0,5-1,0 м, а применение такой конструкции позволяет увеличить не только радиус, но и скорость повышения температуры в помещении. При нагреве корпуса отопительного прибора выше 60 °С в устройстве возникает устойчивая конвекционная тяга, мощность которой возрастает по мере увеличения температуры печи.
Повышать теплосъем можно, применяя вентиляторы для обдува теплопередающей поверхности. Используют как бытовые, так и старые автомобильные вентиляторы. Особенно хорошо себя зарекомендовали приборы с изменяющейся скоростью вращения. Они позволяют регулировать температуру и время обогрева помещения в различных режимах работы печи.
Для более эффективного обдува элементов печи устраивают специальные кожухи, позволяющие направлять холодный воздух в наиболее горячие участки нагревательного прибора, при этом его можно отбирать из различных мест помещения. Хорошо зарекомендовала себя буржуйка с вварными в топливник трубами для нагрева воздуха. Установленный на общем нагнетающем коллекторе многоскоростной автомобильный вентилятор позволяет эффективно обогревать помещение.
Совместным применением устройств для искусственного обдува и естественной конвекции можно значительно повысить КПД буржуйки, а значит, более эффективно обогреть помещение.

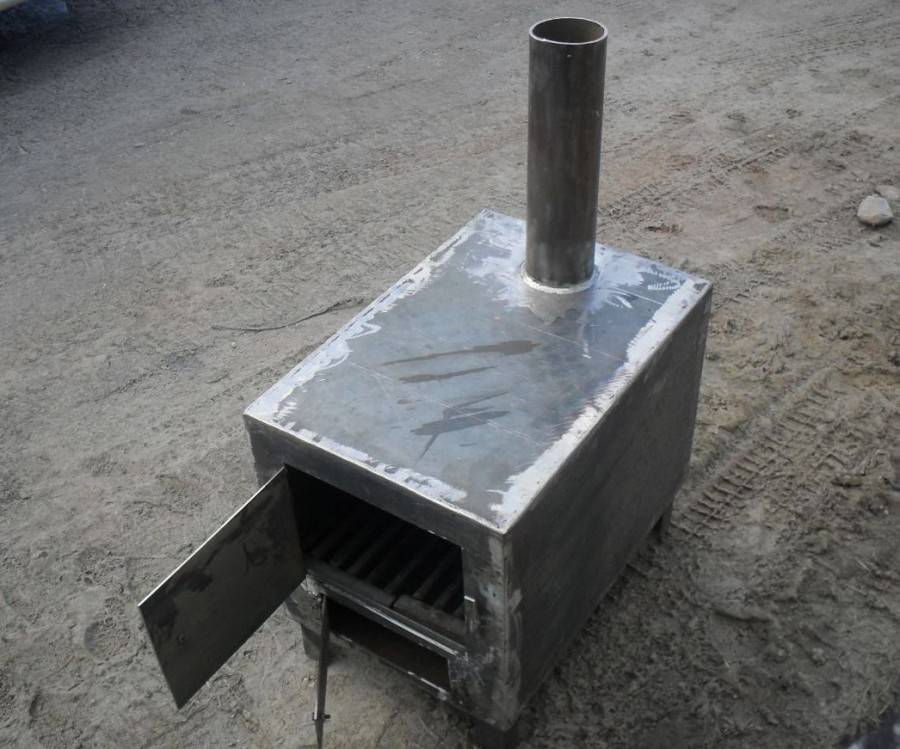

Буржуйка из листовой стали прямоугольной формы
Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.
Компактный, простой в исполнении “Гном”
На первой из них представлена печь «Гном». Она имеет простое строение: две камеры – топка и зольник, труба дымохода и ножки.
На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.
Проверенная, эффективная, многофункциональная схема
- Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
- На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
- В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
- В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
- К нижней, донной части закрепляются ножки.
- На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
- Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
- В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
- Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
- Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
- В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
- Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.
Правила безопасной установки буржуйки
Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.
Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции
Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.
Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.
Изготовление своими руками

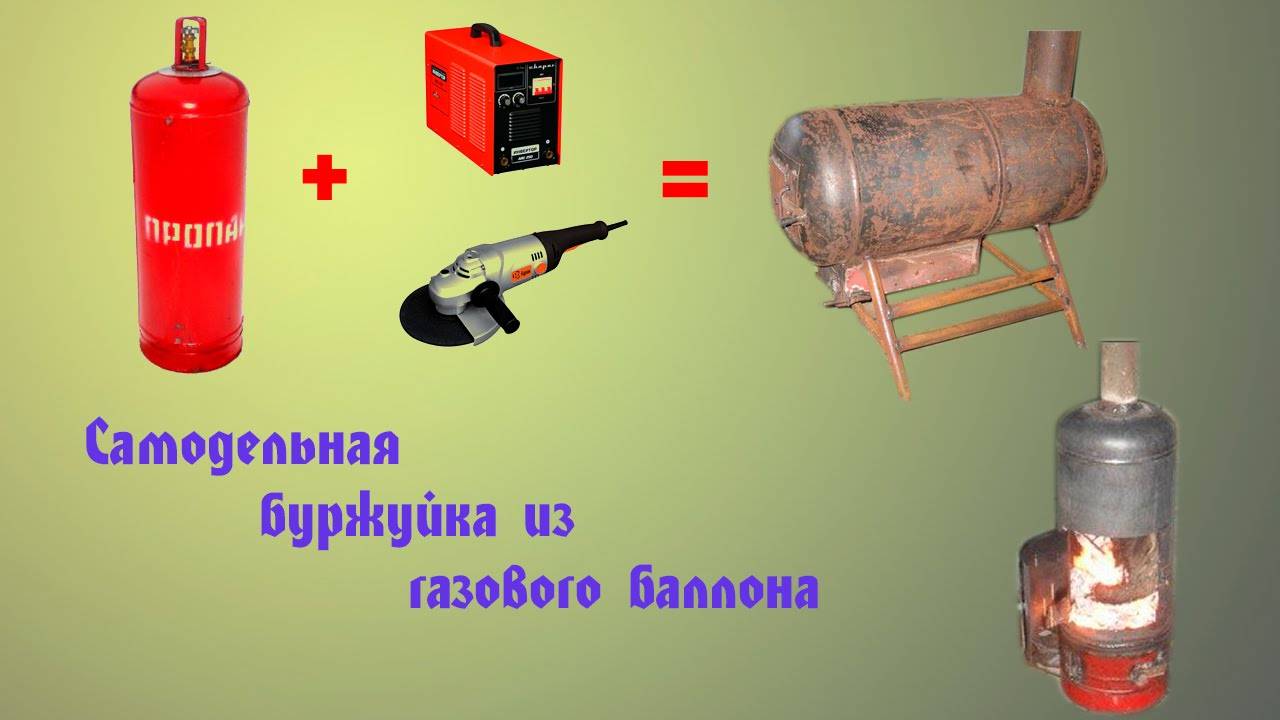

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.
Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

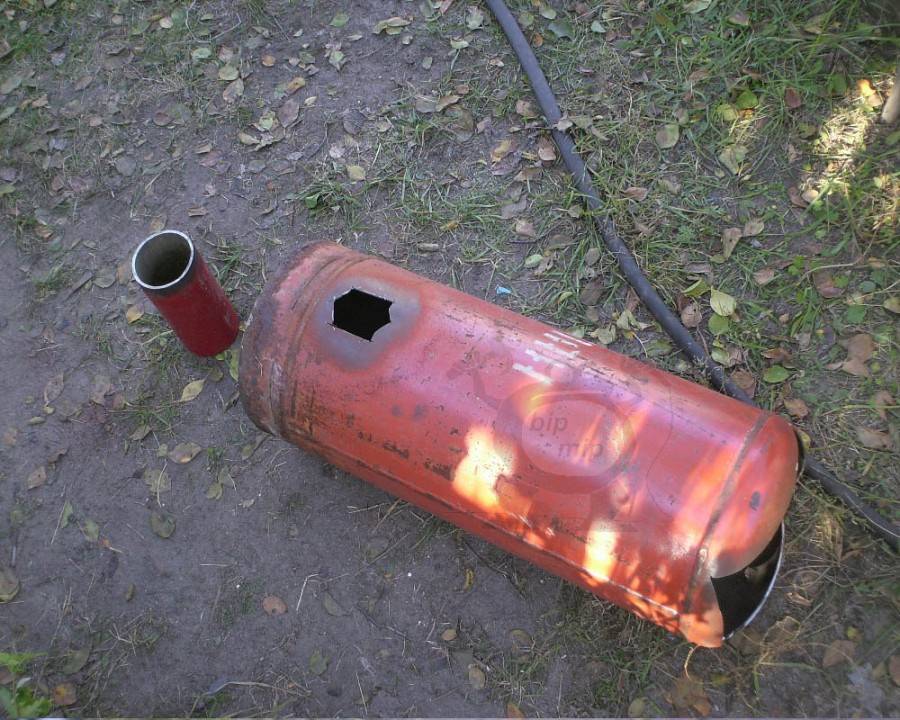

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.
Далее проделываем следующее:
- Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
- К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
- Монтируем и привариваем дно.
- Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
- К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.
Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.
В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.
Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.
Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.
Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».
Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.
Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.
Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.
Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.
Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.
Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.
Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.
Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.
Как изготовить буржуйку из стали
Печь буржуйка конвекционного типа.
Если нужно отапливать домик на даче и готовить еду, обязательно следует знать о том, как сваривать буржуйку самому из листовой стали. Данная конструкция не будет требовать много топлива. Это достигается за счет установки перегородок в топке, надежного крепления дверей и возможности выполнять регулировку потока воздуха. Чтобы изготовить подобное устройство своими руками, понадобится подготовить такие элементы:
- лист металла толщиной 4 мм или более;
- металл толщиной 8-12 мм, из которого будут изготавливаться перегородки;
- решетка;
- дымоходная труба;
- уголки, из которых будут сооружаться ножки;
- устройство для сварки.
Последовательность действий по изготовлению
Из стального листа первым делом нужно вырезать элементы для корпуса и несколько перегородок, которые будут монтироваться в верхней части топки. Они смогут сделать для дыма лабиринт, в результате чего повысится эффективность печки. В верхней части можно проделать углубление для дымоходной конструкции. Рекомендуемый диаметр углубления составляет 100 мм. Далее надо будет проделать углубление для варочной поверхности диаметром 140 мм.
Печь буржуйка из листовой стали.
С помощью сварочного устройства нужно прикрепить боковые элементы к нижней части конструкции. К боковым стенам понадобится прикрепить полоски из металла большой толщины. В результате можно будет прикрепить решетку колосника. Это может быть лист металла с углублениями диаметром порядка 20 мм. Решетка может быть изготовлена из арматурных прутков. На следующем этапе к боковым стенам нужно прикрепить опорные элементы из металлической полоски. После этого выполняется монтаж перегородок.
Из металла следует вырезать дверки для топки и зольника. Их можно установить на обыкновенные петли. Однако более надежным вариантом является использование завесов из стальных труб и прутьев. Их можно закрепить на клиновые щеколды. Элементы вырезаются из листа нержавеющей стали, после чего закрепляются болтами. Чтобы можно было выполнять регулировку интенсивности сгорания топлива, на дверке, которая закрывает зольник, надо проделать углубление для монтажа заслонки.
К углублению для дымоходной конструкции нужно прикрепить гильзу высотой 200 мм, на которую будет монтироваться труба. Сохранять тепло поможет заслонка в трубке. Для нее надо будет вырезать круг из металлического листа. Одну крайнюю часть прута из стали нужно согнуть. После этого в трубке понадобится проделать несколько параллельных отверстий. Далее монтируется прут, после чего к нему приваривается круглая заслонка.
Схема устройства кирпичного ограждения для буржуйки.
Трубу дымохода следует устанавливать под углом 45°. Если она будет проходить через углубление в стенке, в этом месте деталь надо обмотать стекловолокном, после чего закрепить цементной смесью.
Чтобы исключить появление ожогов от прикосновения к раскаленной печке, понадобится с нескольких сторон соорудить экран для защиты из стали и расположить на расстоянии 50 мм. Если есть желание увеличить коэффициент тепловой отдачи, конструкцию можно обложить кирпичом. После того как топка будет окончена, кирпич еще некоторое время будет обогревать дом. Кладку следует выполнять на расстоянии 12 см от корпуса из металла.
Подушка воздуха может стать защитой тепла.
Для ее реализации в кладке сверху и снизу надо проделать отверстия для вентиляции.
Печь для бани из колесных дисков и кирпича
Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.
Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).
Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.
Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.
Печь-каменка для бани из колесных дисков и кирпича
Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.
На одном из дисков без дна привариваем рассекатель
Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.
В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.
Средняя часть банной печи из автомобильных дисков
Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).
Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.
Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.
Бак для нагрева воды и проход через перекрытие
Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.
Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.
А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича
Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются). Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат)
Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция
Устройство буржуйки длительного горения
Нет никакой разницы, какого сечения будет эта печка. Она может быть круглой или прямоугольной. Есть несколько требований, которые будут влиять на эффективность работы прибора:
- Диаметр дымохода 85-150 мм. Это оптимальные размеры, подходящие под мощность печи. Чем больше мощность, тем больше диаметр.
- Установка поддувала. Это приспособление должно быть выполнено по определенным стандартам. Во-первых, к нему присоединяется Г-образный патрубок. Во-вторых, конец патрубка должен быть перфорирован большим количеством отверстий диаметром 5-7 мм. В-третьих, тот же самый конец должен иметь наружную резьбу, на которую будет навинчиваться глухая заглушка. Отворачивая заглушку, открываем часть отверстий, тем самым увеличиваем подачу в топку свежего воздуха.
Вертикальный вариант
Хотелось бы подробнее остановиться на поддувале. Все известно, что подача кислорода в зону горения топлива является основополагающим эффектом правильного сжигания дров. Так вот, чтобы определить, насколько эффективно прогорают дрова за счет правильной подачи воздуха, необходимо провести один простой эксперимент
Для этого обратите внимание на раскаленное кольцо вокруг дымохода. Чем дальше оно от печки, тем хуже
То есть открывая заглушку или закрывая, необходимо понизить место расположения кольца
То есть открывая заглушку или закрывая, необходимо понизить место расположения кольца.
И еще один немаловажный элемент печи долгого горения на дровах – это защитный экран. Казалось бы, не самая важная вещь, но это ошибочное мнение. Почему?
- Во-первых, экран защищает от ожогов.
- Во-вторых, он устанавливается на расстоянии 5-6 см от самой печки-буржуйки, тем самым создавая определенную тепловую зону вокруг отопительного прибора. А это дополнительный буфер, который сдерживает теплопотери.
- В-третьих, этот элемент защищает комнату от перегрева инфракрасным излучением.
