Бытовые и абонентские грязевики для систем отопления

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
в городских квартирах пригодится регулятор-ограничитель напора;
подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
Необходимо самостоятельно контролировать и пополнять засыпку.
Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Наиболее распространенные разновидности фильтров-грязевиков

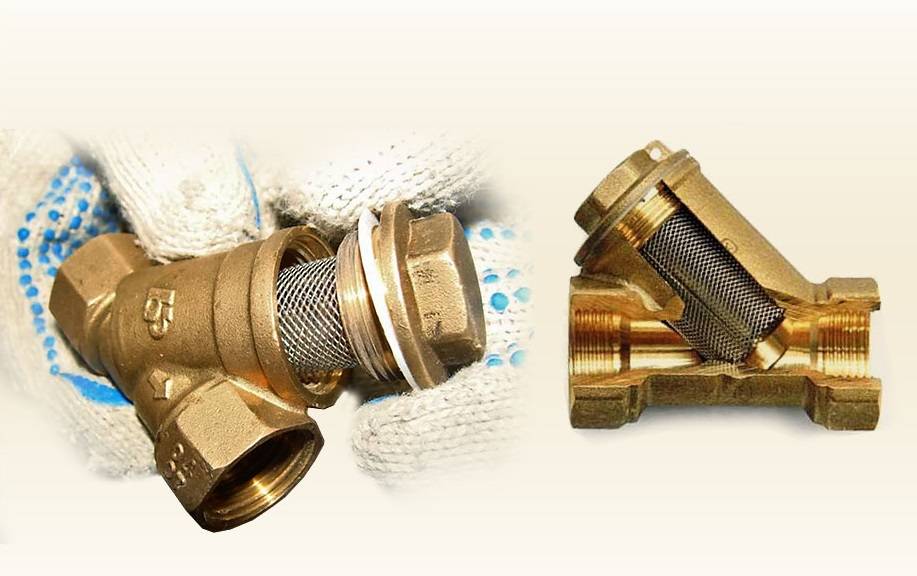

Латунные сетчатые «косые» фильтры

Грязевики такого типа имеют сетчатый принцип очищения. Это самый распространенный тип фильтров-грязевиков, используемых в системах отопления дома. Присоединение к трубопроводу происходит при помощи муфтового резьбового способа. Диапазон размера резьбы достаточно широк – от ½ до 2 дюймов.

Конструкция латунного сетчатого «косого» фильтра-грязевика довольно проста.

Он состоит из латунного корпуса. Корпус сам состоит из двух цилиндров, прямого и наклонного. С двух сторон прямой части корпуса расположены резьбовые муфты для присоединения к трубопроводу. В «косой» части корпуса установлен фильтрующий элемент – сетка из нержавеющей стали с ячейками определенного размера. Сверху «косого» цилиндра имеется латунная пробка с шестигранником под ключ. Между корпусом и пробкой находится уплотнительная прокладка.

При установке грязевика на горизонтальном участке трубе, скошенный цилиндр должен находиться внизу. При монтаже данного устройства необходимо учитывать направление потока рабочей среды, которое показано стрелкой на корпусе фильтра.

Чугунные «косые» магнитные фильтры

По устройству и внешнему виду такие грязевики схожи с латунными. Только корпус и пробка сделаны из чугуна. А, фильтрующий элемент – такая же цилиндрическая сетка из нержавеющей стали как у латунного аналога.

Основное отличие чугунного грязевика – это наличие особой стойки, которая оснащена постоянными дисковыми магнитами. Получается двойная фильтрация. Сетка улавливает механические частицы, а магниты – частицы металла и окалины.

Процесс монтажа чугунных «косых» магнитных грязевиков на трубопровод не отличается от монтажа латунных фильтров – грязевиков.

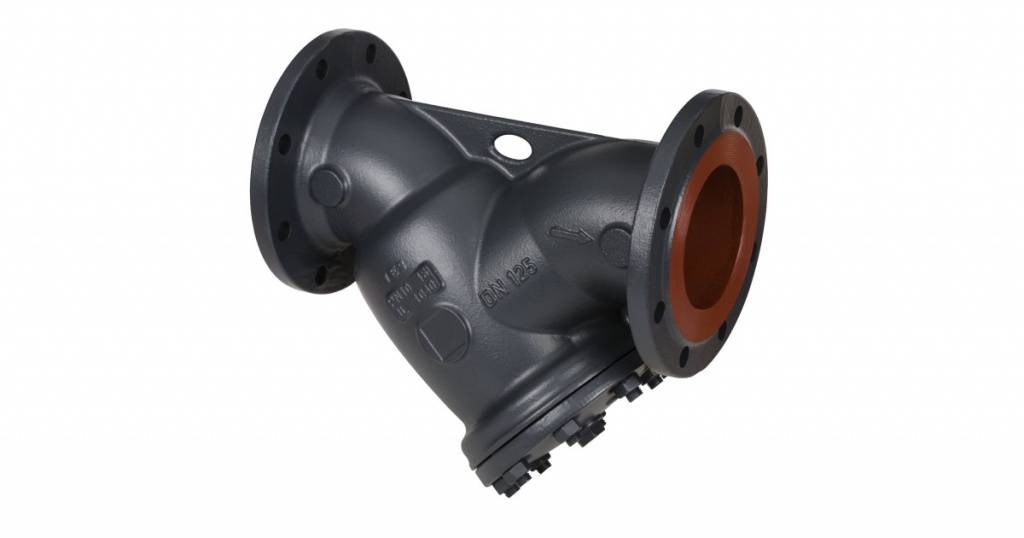

Фланцевые магнитные фильтры-грязевики

Фланцевые магнитные грязевики практически полностью повторяют конструкцию и принцип работы чугунных «косых» магнитных фильтров. Разница лишь в размерах грязевика и наличии фланцевой заглушки вместо резьбовой.

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных грязевиков относятся так называемые абонентские фильтры.

Абонентские грязевики-отстойники устанавливаются на тепловых магистральных линиях. Такие грязевики совмещают в себе функции отстойника и сетчатого фильтра. Они могут выполняться в горизонтальном или вертикальном исполнении, но вертикальное встречается значительно чаще.

Абонентские фильтры грязевики-отстойники обладают очень высоким эксплуатационным ресурсом, они просты в обслуживании, а их большой внутренний объем позволяет уменьшить частоту профилактических работ.

Обслуживание грязевиков в системе отопления

Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.

Danfoss FVR-D DN32, PN25, 1” ¼ со спускным краном.

В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.

Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

крышка;
игольчатый клапан;
актуатор;
поплавок;

сетка-сепаратор воздуха;
осадочная камера;
сетка шлама;
место накопления мусора;
кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Как устроен фильтр

Большинство подобных устройств имеют похожую конструкцию. Обычно внутри фильтра находится мелкоячеистая сетка, блокирующая различный мусор, песок, а также кусочки ржавчины и не позволяет им добраться до питьевого крана. Его устанавливают на стояк в начале разводки, а чтобы не засорять систему, дополнительно имеется специальный отвод, который называют грязевик. Именно его требуется регулярно чистить, для продления срока службы фильтра.

По внешнему виду, устройство похоже на тройник. Главным его отличием является наличие герметичного отвода, который закрывается специальной крышкой с резьбой. Внутри устанавливается цилиндрическая сетка. Чтобы скапливаемый внутри конструкции мусор не препятствовал движению воды, установка корпуса фильтра должна выполняться в вертикальном положении либо под небольшим углом. Вход непосредственно в сетку рекомендуется располагать выше неё. Благодаря этому мусор будет скапливаться на обратной стороне.

Предназначение и устройство грязевика системы отопления

Грязевики представляют собой цилиндрический корпус с патрубками (входным и выходным). Они подсоединяются к трубопроводной системе путем приварки или с помощью фланцев. Внутри находятся фильтр для очистки воды, люк для обслуживания устройства.

Устройства отличаются хорошей функциональностью и предназначены:

для повышения КПД системы отопления;
выравнивания отдачи тепла батареями;
увеличения срока эксплуатации всех элементов трубопроводной системы;
снижения расходов на отопление;
снижения риска возникновения аварий и утечек.

Использование грязевиков позволяет исключить необходимость очистки трубопровода вручную — эти изделия защищают все главные узлы от засорений и грязи. Данные устройства улучшают работу трубопроводной системы, являются расширяющим узлом с изменением направления потока жидкости. Обычно, рядом с местом монтажа грязевика, устанавливаются манометры (с обеих сторон) для контроля давления в системе.

Грязевики не требуют частого обслуживания, но время от времени их необходимо очищать от грязи, скопившейся в отстойнике. Для удобства обслуживания эти изделия имеют разборную конструкцию. Открутив гайку на корпусе, можно достать стакан со взвесями. После промывки отстойник легко устанавливается обратно в грязевик.

Монтаж

Установка сетчатого фильтра должна осуществляться согласно инструкции производителя, с которой следует ознакомиться перед монтажом. Однако существуют общие рекомендации по монтажу, подходящие для большинства моделей:

Правильная установка фильтра в вертикальном и горизонтальном положении.

Фильтр должен быть установлен в правильном направлении (указывается стрелкой на корпусе устройства);
При горизонтальном монтаже, фильтр монтируется пробкой с сеткой вниз;
В случае монтажа устройства на вертикальный трубопровод, поток теплоносителя должен двигаться сверху вниз (пробка «смотрит» вниз). Если поток движется снизу вверх, стандартный косой фильтр не будет выполнять свою функцию. В этом случае, все твердые загрязнения будут оседать в районе стыка (угла) горизонтального и вертикального трубопроводов;

После монтажа фильтра, его корпус не должен испытывать давление от подсоединенных к нему труб;
Для осуществления очистки или замены сетки, трубопровод рядом с фильтром должен быть оснащен запорной арматурой, которая позволяет перекрывать поступление теплоносителя на участок.

Виды устройств

По степени очистки грязевики классифицируют на несколько видов.

Грубой очистки. Что такое фильтр-отстойник?

Устройство грубого очищения представляет собой угловой сетчатый фильтр с сеткой до 300 мкм-микрон. Прибор также оснащен отводом, в котором скапливается грязь. Такое изделие предназначено для очищения теплоносителя от фракций большого и мелкого размера.

Конструкция

В зависимости от конструкции выделяют несколько видов грязевиков грубого очищения:

По способу соединения устройства с трубой. Различают фланцевый, приварочный и резьбовой прибор.
По расположению на конструкции. Это горизонтальное и вертикальное устройство.

Грязевик изготавливают из латуни, стали и пластика. Повышенную температуру выдержит первый вариант. Прибор из стали быстро изнашивается. Изделие из пластика выносит только относительно низкий температурный режим до +90 градусов по Цельсию.

Один из видов грязевика грубой очистки — фильтр-отстойник. Это усовершенствованная конструкция, оснащенная колбой. Она находится внизу устройства. Когда на сетке скапливается большое количество грязи, то под силой тяжести она опускается вниз. Благодаря этому такой мусор скапливается в колбе, а не попадает в радиаторы.

Фото 1. Фильтр-отстойник грубой очистки для систем отопления. Загрязнения из труб попадают в специальную колбу.

Конструкцию также совершенствуют сепаратором. В нем скапливается воздух, который попадает внутрь контура. Когда его уровень достигает предела, сверху прибора открывается клапан. После этого воздух покидает систему, что препятствует образованию воздушных пробок.

Принцип действия

Внутри фильтра находится сетка. Этот элемент перекрывает входное отверстие, по которому движется теплоноситель. Во время прохождения жидкости через грязевик отсекаются фракции средних и крупных размеров. После этого они перемещаются к отводу. Благодаря этому к радиаторам поступает относительно чистый теплоноситель.

Преимущества

Достоинствами обладают усовершенствованные конструкции:

Благодаря колбе нет необходимости снимать прибор, чтобы оценить степень его наполненности. Оценка осуществляется визуально.
Снизу устройства зафиксирован кран. Через него сливают грязную воду.
Фильтр выводит воздух из системы, что препятствует возникновению ржавчины. Это продлевает срок службы контура.

Место и особенности установки

Место установки устройства зависит от того, для какой системы отопления он используется. Для автономных контуров он монтируется в точках разветвления, на обратке перед соединением с котлом и на байпасах.

Нормальное функционирование устройства гарантирует правильный монтаж. Перед установкой любого прибора контур очищается от загрязнений и ржавчины.

На грязевике есть специальные обозначения, которые указывают движение жидкости по трубам.

Изделие устанавливают только в соответствии с этим указателем.

Если механизм зафиксировать неправильно, то внутри конструкции возникнет гидравлическое сопротивление.

Внимание! Грязевик обеспечивает циркулярному насосу защиту от проникновения мусора к лопастям. Если отказаться от его использования или вмонтировать неправильно, то возрастет вероятность поломки двигателя и крыльчатки

Владельцы частных домов, проживающие в них круглый год, знают, что установка, обслуживание системы отопления – удовольствие не из дешевых, поэтому важно уделить внимание защите сложной техники от различных опасностей и загрязнений. Для этого используются специальные фильтрующие элементы

Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей. Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках.

Устройство грязевика

Конструкционно грязевик ‒ это узел расширения трубопровода, который имеет цилиндрический корпус с входным и выходным патрубками с присоединением под приварку и/или фланцы. Внутри него располагается сетка для фильтрации воды, люк для очистки или замены сетчатого фильтра, установленного на выходе.

Такая конструкция позволяет улавливать ржавчину и другие нерастворимые примеси. Удаление накопленных крупных взвешенных частиц осуществляют периодически. Для этого грязеуловители монтируют таким образом, чтобы обеспечивался свободный доступ для их очистки и осмотра.

Устройство вертикального фильтра-грязевика в системе отопления в разрезе представлено на схеме.

Монтаж

Чтобы выполнить установку очистителя в систему правильно, нужно учесть основные нюансы и знать технологию монтажа. Делать все нужно в соответствии с требованиями ГОСТ, согласно которым фиксацию любого устройства производят при температуре не ниже -20 градусов при давлении не более 2,5 МПа. Монтаж водяного фильтра выполняют преимущественно на трубе обратки перед циркуляционным насосом либо котлом, если насос уже является его частью. Это позволит удалить из теплоносителя загрязнения разного типа при круговом движении по контуру. Монтаж фильтра на систему отопления выполняют посредством разводного ключа либо сварки.

Предварительно перекрывают кран основного стояка, остатки жидкости сливают в заранее подготовленную емкость. Поскольку работа может быть грязной, стоит закрыть напольное покрытие плотными тряпками, а в месте слива полиэтиленом. Воду сливают максимально, при необходимости промывают радиаторы и трубы. Если они будут забитыми до установки, можно не ждать эффективной работы теплоносителя. Исходя из типа устройства, выполняют его установку на трубопровод. Для этого используют ключ либо сварку, при этом следят, чтобы отсек для шлама располагался внизу: грязь и сгустки ржавчины должны оседать вниз, что исключено, если емкость расположена вверху устройства. Это правило касается всех типов грязевиков независимо от метода их крепления (вертикального либо горизонтального).

Если перед соединением выполнялась промывка системы, нужно удалить с поверхностей мест крепления остаточную ржавчину, чтобы она не стала причиной нарушения герметичности соединительных узлов. Если планируются сварочные работы после обрезки участка трубы, нужно выбрать удобный инструмент для качественного снятия фаски. Когда нет опыта работы со сваркой, лучше доверить установку специалисту, который сделает работу качественно и герметично.

Фильтр-отстойник

Устройство имеет угловатую форму с расположенной внутри сеткой-фильтром. В конструкции предусмотрен боковой отвод, где оседает мусор. При помощи такого прибора производится очистка теплоносителя от частичек больших и средних фракций.

Грубой очистки

Конструкция устройства

Фильтры для газовых котлов, устанавливаемых на воду, разделяются по типам конструкции:

Соединение с отопительной трубой производится при помощи фланца, на резьбу, или приваривание к трубе.
По размещению устройства два вида: вертикального и горизонтального расположения.

Вертикальное расположение

Прибор на отопление может изготавливаться:

Из латуни. Способен выдерживать высокие температуры.
Из стали. Недолговечен, быстро изнашивается.
Из пластика. Приспособлен под невысокие температурные показатели в пределах +90 ⁰С.

Существует более усовершенствованная конструкция фильтра для системы отопления. В ней есть колба с отстойником, расположенная в нижней части прибора, а над колбой зафиксирована сетка. Когда потоки теплоносителя приносят мусор, он оседает на сетке, и она под воздействием силы тяжести опускается вниз. Основное скопление грязи удерживается в нижней части фильтра – колбе.

Также, прибор оснащается сепарирующим элементом. Его основная задача — избавление от скопившегося воздуха в системе. Когда это происходит, на устройстве (в верхней части) открывается спускной клапан. Так система избавляется от воздушных пробок.
