Однотрубная система отопления частного дома

Как работает отопление по однотрубной схеме

В такой схеме отопления входящие и выходящие патрубки теплоприборов присоединяются к подающей линии. Функцию обратки выполняет участок теплосистемы, идущий от последнего отопителя к котлу или бойлеру.

Работает одноконтурная конструкция следующим образом:

1. Отопительная жидкость нагревается в котлоагрегате и поступает первый радиатор.
2. Затем она перетекает во второй, третий и доходит до конца линии.
3. Остывший носитель возвращается обратно в котел.

Чем дальше батарея расположена от источника нагрева, тем она холодней. Особенно сильно это ощущается в домах с большим числом отопителей. Поэтому в крупных зданиях устанавливают другие, более сложные тепловые конструкции с двумя контурами – подающим и обратным.

Как выглядит схема одноконтурного проточного отопления

В многоэтажных домах различного назначения в пределах населённого пункта обогрев производится централизованно, т. е. в доме имеется ввод теплотрассы и водные задвижки, один или несколько тепловых узлов.

• тепловой узел находится в отдельном помещении, для безопасности запертом;

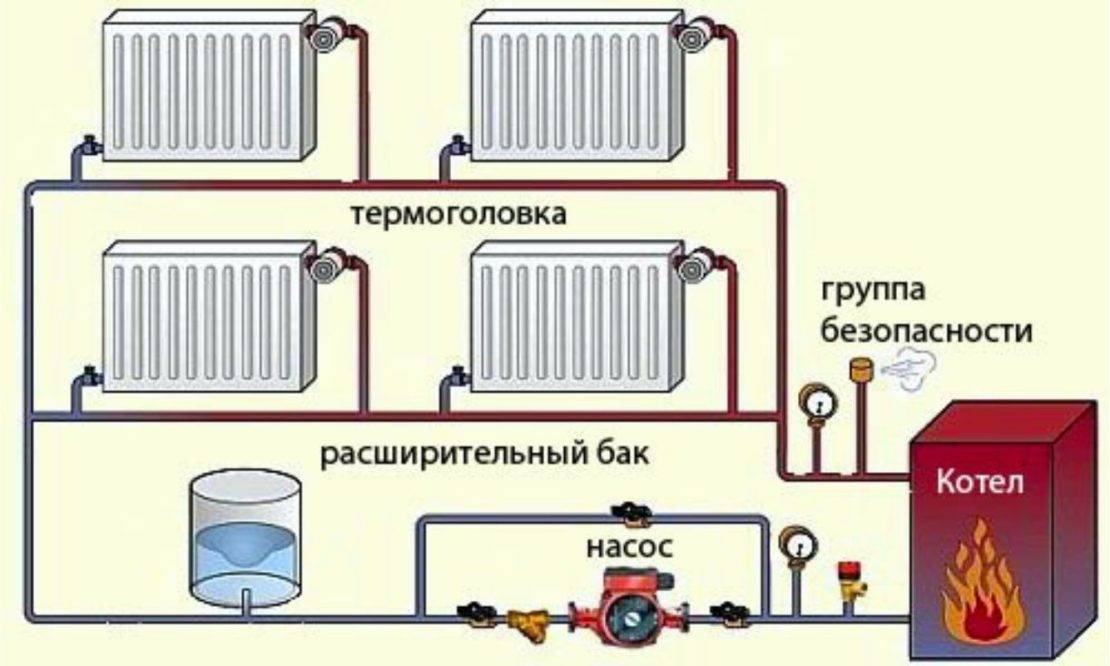

  Фото 1. Условное изображение того, как выглядит одноконтурная система отопления с указанием температуры теплоносителя на протяжении всего контура.

• сначала идут водные задвижки;
• после задвижек устанавливаются грязевики — фильтры, в которых задерживаются посторонние включения в теплоносителе: грязь, песок, ржавчина;
• затем следуют задвижки ГВС, установленные на обратку и подачу (или на начало и конец контура).

Их назначение — обеспечивать горячее водоснабжение, которое может подаваться с подачи или обратки. В зимний период теплоноситель приходит очень горячий, намного больше 100 °С (закипания не происходит по причине высокого давления в трубопроводе).

Справка! В однотрубной системе подобный принцип реализуется за счёт подачи ГВС с конца контура, где вода уже остыла до приемлемой температуры. Соответственно, если температура на подаче из магистрали снижена, то ГВС меняет источник на начало контура.

Такая вода не может использоваться для бытовых нужд, поэтому активизируется подача с обратки, где температура уже снижена до приемлемой. В осенне-весенний период, когда отопление идёт менее интенсивно, вода на обратке оказывается слишком остывшей, поэтому подача ГВС производится с подачи.

Одна из удобных и распространённых схем — открытый водозабор:

• кипяток из ТЭЦ поступает в элеваторный узел, где под давлением смешивается с водой, которая уже циркулирует в системе, в результате получается вода с температурой около 70 °С, которая поступает в радиаторы;
• избыток остывающего теплоносителя уходит в обратную магистраль;
• распределение тепла происходит с помощью задвижек либо коллектора с задвижками для каждой части дома.

Обратка и подача обычно располагаются в подвале, иногда они бывают разнесены: обратка в подвале, а подача на чердаке.

Плюсы

Достоинством однотрубной системы считают дешевизну, и это единственное преимущество этой системы. С распространением и совершенствованием двухтрубной системы однотрубная в многоквартирных домах применяется все реже.

В частных домах экономичность и простота конструкции оцениваются выше — её можно собрать собственными руками, легко обслужить и сделать энергонезависимой.

Минусы

​

Их больше:

• необходимость точного расчёта диаметров труб основного трубопровода и ответвлений;
• в радиаторах в конце контура температура будет ниже, соответственно придётся думать об увеличении объёма отопительных приборов;
• по этой же причине количество радиаторов на одной ветке будет ограничено, так как равномерный прогрев большого количества невозможен.

Одноконтурная система с байпасами

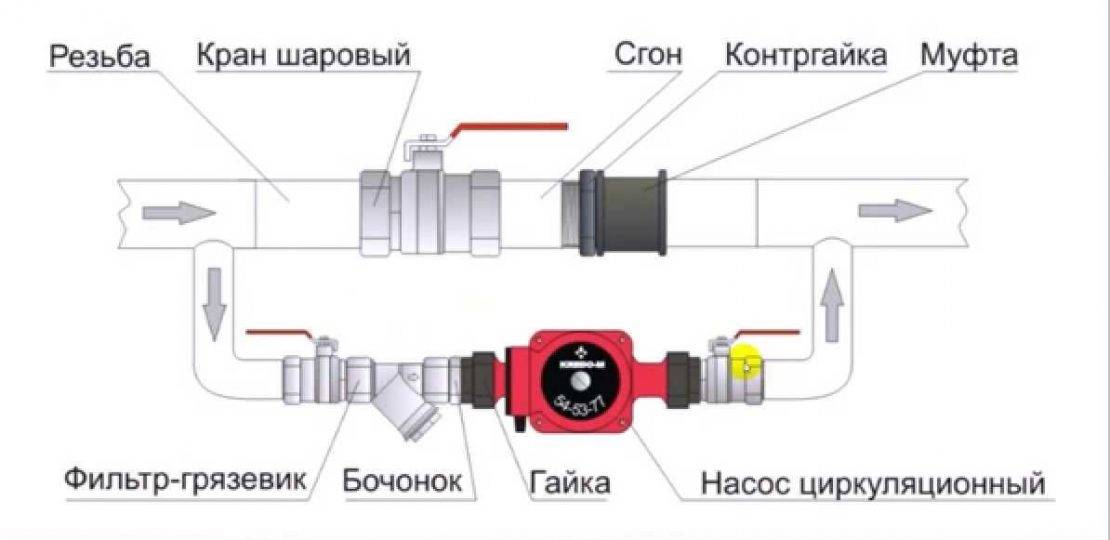

Перед батареями между прямой и обратной подводкой устанавливаются вертикальные трубы – байпасы, создающие альтернативный путь для жидкости. Тепловой поток, дошедший до теплоприбора, разделяется. Часть поступает в радиатор, а основная масса устремляется к следующим отопителям. Батареи и трубы быстро нагреваются.

Байпасы бывают двух видов:

• Нерегулируемые – простые перемычки между трубами. Они неудобны – не позволяют менять температуру в радиаторном корпусе и перекрывать линию при аварии.
• Регулируемые – на байпас ставится запорно–регулировочный кран для перекрытия линии и изменения интенсивности отопления.

В состав такой системы входят:

1. Котлоагрегат для нагрева воды.
2. Магистрали для подачи теплоносителя.
3. Радиаторы из алюминия, биметалла, стали или чугуна.
4. Гидробак открытой или закрытой конструкции.
5. Принудительные схемы дополнительно оснащаются циркуляционным насосом, реле и устройствами для сброса  излишнего давления.
6. Запорные и регулирующие краны – ставят на основные магистрали и на каждый радиатор.
7. Воздухоотводчики Маевского – устанавливаются на каждый отопитель и препятствуют образованию воздушных пробок.

Типы однотрубного варианта обогрева

Однотрубная система бывает разных видов. Например, отопление однотрубное подразделяется на открытое и закрытое. При закрытом варианте система не вступает в контакт с окружающим воздухом. Из-за этого может иметь место избыточное давление в системе. Если нужно стравить воздух, данную процедуру выполняют вручную. А объем воды в контуре является постоянным.

Открытая система, наоборот, контактирует с окружающим воздухом. Ее расширительный бак является негерметичным. Подобная схема сильно влияет на разводку отопления. Например, кольцо, которое проходит по всему периметру здания, должно находиться выше отопительных агрегатов. В противном случае воздух в обогревателях начнет собираться.

В зависимости от месторасположения труб система однотрубная может быть горизонтальной или вертикальной.

При горизонтальном варианте трубопровод проходит в горизонтальной плоскости. Больше всего подходит для малоэтажных сооружений, а также для квартир с автономной системой теплоснабжения. В этих случаях однотрубная система отопления с нижней разводкой будет удобнее всего.

Вертикальная же система предполагает соответствующее расположение труб. Надо отметить, что однотрубная система отопления двухэтажного дома схема которой предполагает размещение магистрали в вертикальной плоскости, является наиболее подходящим выбором для таких малоэтажных зданий.

Также бывает однотрубная система отопления с естественной циркуляцией воды и с неестественной. При естественном движении воды, теплоноситель из подогреваемого котла течет по подающим трубам, стояку в батареи. Радиаторы нагреваются и отдают тепло помещению. После этого вода возвращается в котел нагревательный по обратной магистрали. Далее цикл повторяется заново.

Больше всего однотрубное отопление с естественной циркуляцией воды подходит для частного сектора либо для квартир с автономным типом отопления. В такую схему входит водонагревательный котел, подающие и обратные трубопроводы, а также расширительный бачок и обогревательные агрегаты. Системы с естественной циркуляцией являются очень практичными. При таком оборудовании сети теплоснабжения конструкция может прослужить около 40 лет, причем без капитального ремонта.

А вот система отопления однотрубная с принудительной циркуляцией предполагает установку насоса. Как происходит монтаж тепловых насосов можно прочитать здесь. Это позволяет выставлять скорость движения теплоносителя по магистрали.

А вот среди недостатков можно назвать не особо высокую эффективность при эксплуатации в сооружениях с большой площадью. К тому же на разных этажах обогрев может быть неравномерным. Состоит сказать, что однотрубная система отопления с принудительной циркуляцией схема которой предполагает установку насоса, включает такие составляющие элементы:

1. Нагревательный котел, который работать может на жидком либо твердом топливе, на газу либо от электросети. Для частного сектора чаще всего применяется вариант на газу. Твердое и жидкое топливо используется крайне редко: в тех местностях, в которых не проведены электросети и газопровод;
2. Магистрали. Диаметр труб немного меньше, нежели у труб в системах с естественной циркуляцией теплоносителя. В качестве материала изготовления для трубопровода могут использоваться полипропилен, сталь, медь и металлопластик;
3. Батареи для обогрева комнат. Изготавливают радиаторы из чугуна, алюминия, стали либо биметалла. Каждый агрегат следует оснащать краном Маевского;
4. Расширительный бак. Предназначен для того, чтобы понижать уровень давления в контуре при нагреве теплоносителя;
5. Циркуляционное насосное оборудование, основная задача которого — привести в движение теплоноситель. Но не всегда система с принудительной циркуляцией оснащается насосом. Если система питается от подключенного к теплотрассе элеваторного узла, вода циркулирует за счет созданного перепада давления.

Также система отопления может иметь нижнюю либо верхнюю разводки. Но однотрубное отопление с нижней разводкой считается более удобным. Суть в следующем: в трубопровод с теплоносителем, который составляет кольцо системы, врезаются параллельно батареи. Каждый из радиаторов оснащают регулировочным краном и воздухоотводчиком. Такая однотрубная система отопления с нижней разводкой схема которой реализуется достаточно просто, широко применяется в частных домах.

Достоинства и недостатки однотрубной системы отопления

Трудно сказать, какими весомыми достоинствами обладает однотрубная схема водяного отопления. Часто заявляется об уменьшенном количестве материалов, требуемых для монтажа. Это утверждение справедливо не во всех случаях.

Экономия материалов достигается при кольцевом виде однотрубной системы отопления.

В этой схеме радиаторы располагаются по периметру помещения, подключены все к одному трубопроводу. Выход воды с последнего радиатора подключается непосредственно к котлу. В этом случае отсутствует обратный трубопровод, характерный для двухтрубной и коллекторной схем. Соответственно с количеством материала снижается объем монтажных работ.

Но кольцевая схема актуальна для отопления помещений площадью не более 100 м2, в другом случае температура последних радиаторов будет иметь слишком низкое значение. При обогреве помещений площадью более 100 м2 однотрубная система чаще всего сооружается в несколько веток, подключаемых к коллекторам.  В таком случае об экономии материала говорить не приходится, так как обратный трубопровод прокладывается обычно вдоль подающей трубы и имеет такую же длину.

Кроме возможной экономии материала часто говорится о простоте сооружения и проведения монтажных работ. Следует понимать, что монтажные работы по сборке однотрубной, двухтрубной, коллекторно-лучевой схем отопления зависят в основном от типа применяемого материала и не отличаются по содержанию.

Однотрубная система имеет следующие недостатки:

1. Разница температуры между отдельными радиаторами;
2. Трудность балансировки и регулирования, низкая маневренность;
3. Остановка системы при установке радиаторов без байпаса.

Главный недостаток системы вытекает из ее принципиального устройства – температура каждого последующего радиатора будет снижаться по отношению к предыдущему. Это накладывает ограничения на количество устанавливаемых приборов – при большом их количестве температура последних может быть слишком низкой.

Разница температур частично нивелируется установкой байпаса или увеличением площади теплоотдачи последних в ряду приборов. Эти меры позволяют частично устранить дисбаланс. Но стоит отметить, что увеличение числа секций повышает величину гидравлического сопротивления и может потребоваться более мощный насос.

Трудности регулировки обусловлены, прежде всего, взаимной зависимостью приборов. При изменении расхода теплоносителя через один радиатор или конвектор изменяются расходы всех других приборов. Сбалансировать расходы, настроить необходимую температуру для конкретного помещения порой довольно сложно.

Остановка системы возможна в одном случае – при отсутствии байпаса и отключающей запорной арматуры на радиаторе. При выходе из строя прибора отопления цепь прерывается, отопление придется отключить до устранения неполадки. Наличие байпаса и кранов позволяет снять радиатор, подача теплоносителя при этом будет производиться через перемычку (байпас).

Однотрубная система водяного отопления уступает по качеству и функциональности двум другим схемам – двухтрубной и коллекторной. Тем не менее, благодаря возможной экономии материала, она по-прежнему пользуется популярностью. Кроме того, централизованные системы отопления многоэтажных жилых домов старого фонда сооружены по однотрубного принципу и их переоборудование не планируется.
