Система отопления Тихельмана: схема подключения, плюсы и минусы, монтаж

Недостатки тупиковой двухтрубной системы отопления

В тупиковой системе отопления теплоноситель поступает в прибор отопления, затем в обратный трубопровод, по которому движется к котлу. Чем ближе радиатор расположен к котлу, тем интенсивнее в нем процесс теплопередачи. И наоборот, чем дальше находится прибор отопления от котла, тем длиннее к нему путь теплоносителя и тем меньше запас его тепловой энергии. В итоге, в помещении, расположенном ближе к котлу жарко, а в удаленных комнатах, напротив, прохладно.

Недостатки двухтрубной системы отопления

Для того, чтобы устранить подобные «перекосы» в системе отопления применяют ее балансировку, с помощью запорной арматуры и труб различного диаметра меняя расход теплоносителя отдельно для каждого прибора отопления.

В свою очередь запорная арматура создает дополнительное сопротивление в системе отопления, для преодоления которого приходится устанавливать более мощный циркуляционный насос. При этом установка слишком мощного циркуляционного насоса может стать причиной возникновения гидравлических шумов в системе отопления, что может привести к нежелательным последствиям в ее работе.

Еще одним недостатком тупиковой системы отопления следует назвать сам процесс балансировки. При выполнении его в ручном режиме получить желаемый результат и равномерно обеспечить теплом весь дом бывает очень сложно, а управление нагревом приборов отопления  в автоматическом режиме может стоить дорого.

Всех перечисленных недостатков лишена система отопления Тихельмана.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

  • Правильно выбрать гидравлический насос – это основная деталь всей системы.
  • Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
  • Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
  • В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

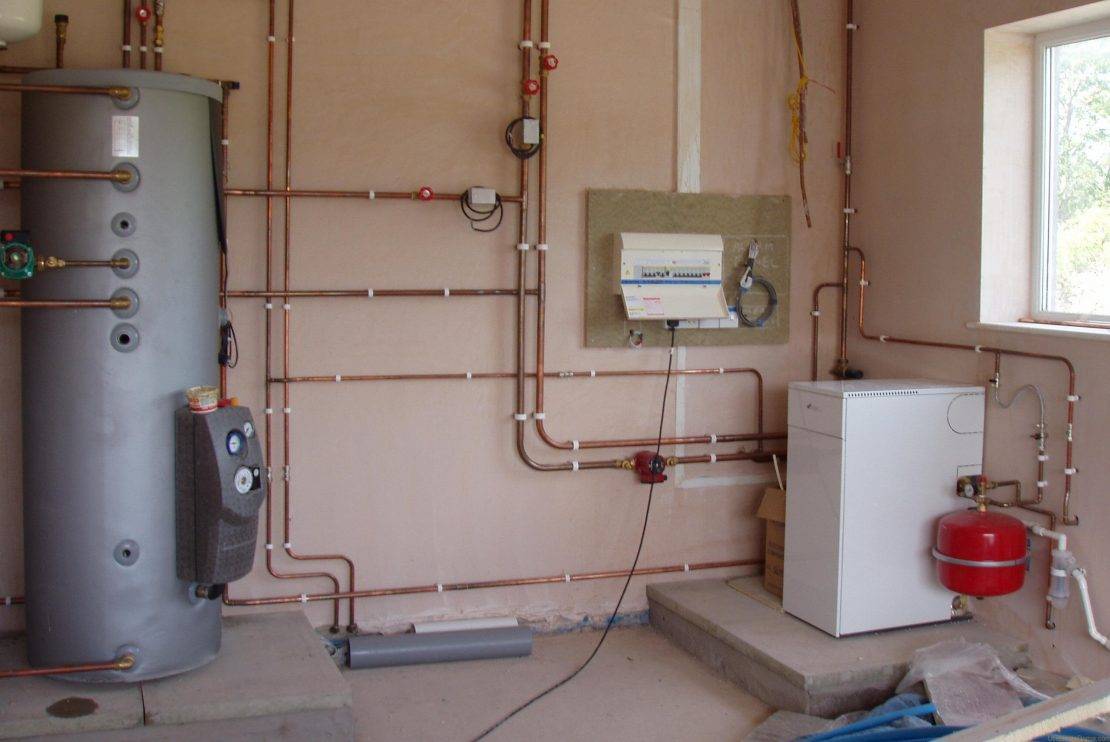

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

  • с обеих сторон от насоса;
  • на патрубке залива/слива воды;
  • на отводе расширительного бака;
  • в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

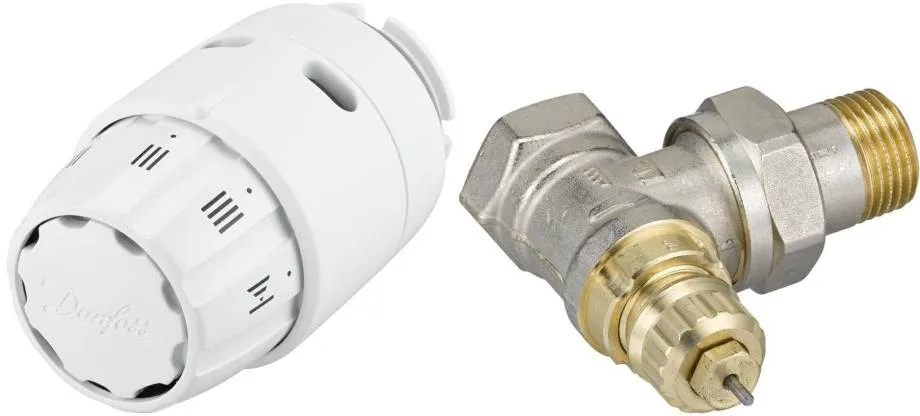

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

1В этой статье мы расскажем об отопительной системе с попутным движением теплоносителя , которая называется схема Тихельмана. Устройство её во многом уникальное. Система не нуждается в балансировке, для нее характерна стабильная работа, однако есть и некоторые недочеты. Обо все это вы узнаете из материала.

Попутное и тупиковое движение теплоносителя. — Заметки юного инженера

В двухтрубных системах отопления часто используют попутное движение теплоносителя. Почему? В чем его преимущества? Чем тупиковая схема хуже? Для начала разберемся, “who is who”, так сказать. Итак, попутное движение теплоносителя – это такое движение теплоносителя, при котором вода в подающем и обратном трубопроводе течет в одном направлении (Рис.1). При встречном (тупиковом) все как раз наоборот (Рис.2) Рис.1 Схема двухтрубной системы отопления с попутным движением теплоносителя. Рис.2 Схема двухтрубной системы отопления с тупиковым движением теплоносителя.

Рассмотрим и ту, и другую схему с точки зрения гидравлики и балансировки, протяженности трубопроводов и монтажа. I. Гидравлика и балансировка. Под гидравликой я имею ввиду непосредственный расчет потерь давления в ветках/кольцах. Балансировка же – это увязка веток между собой, а именно мы стремимся к тому, чтобы во всех кольцах/ветках были одинаковые потери давления.

Все мы знаем, что при расчете потерь давления сети нам необходимо посчитать потери давления в основном циркуляционном кольце (самом нагруженном и протяженном) и в остальных кольцах, чтобы увязать их с основным циркуляционным кольцом.

Все просто: если в каком-то кольце потери давления меньше, чем в остальных, то вода будет стремиться именно в этот контур, следовательно, в других кольцах ее будет недостаточно. Это означает, что мы не получим требуемый расход теплоносителя в каждой ветке и соответственно необходимой теплоотдачи от отопительных приборов, в этом случае система считается разбалансированной. Гидравлика для попутного движения теплоносителя до удивления проста. Если у вас ветка из одинаковых по мощности и типоразмеру радиаторов (Рис.3), то потерю давления достаточно посчитать в контуре через любой радиатор, в остальных же контурах значение потерь давления такое же. Система, по умолчанию, является гидравлически увязанной, т.е. отбалансированной и не требует никаких радиаторных клапанов предварительной настройки.

Рис.3 Схема с попутным движением теплоносителя при одинаковой мощности приборов. Однако, если мощность отопительных приборов разная либо они имеют разный типоразмер (что влияет на значение местного сопротивления прибора), то придется считать потери через каждый контур и увязывать приборы между собой с помощью термостатических клапанов (Рис.4).

Рис.4 Схема с попутным движением теплоносителя при разной мощности приборов. При использовании встречной схемы движения теплоносителя, в любом случае, считаются потери давления через каждый контур и на каждый прибор ставится термостатический клапан. Но, можно сказать, что в случае установки термостатических клапанов на приборы при попутной схеме движения теплоносителя наиболее вероятно, что настройки клапана хватит для балансировки. Если же у нас тупиковая схема, то на первом приборе на ветке (Рис. 5) мы должны выставить максимальную настройку, т.е. максимально зажать сечение, и в случае, если система очень протяженная, настройки клапана может не хватить либо, если мы выставим максимальную настройку, сечение будет уменьшено настолько, что вода в отопительный прибор не потечет. Рис.5 Настройка клапана – схема с тупиковым движением теплоносителя.

По критерию «Гидравлика и балансировка» более предпочтительна схема с попутным движением теплоносителя. Однако, есть в такой схеме один «подводный камень». В данной схеме есть, так называемые, «точки равного давления». Если подводки к отопительному прибору будут присоединены к магистрали в данном месте, то вода в прибор не потечет. Что же это за точки? Предлагаю вам ознакомиться с рисунком 6. Рис.6 Точки «равного давления» — схема с попутным движением теплоносителя.

Из рисунка видно, что данные точки расположены посередине контура, но в случае более сложной разводки предсказать, где эти точки труднее. А физика здесь проста: В точке 1, находящейся на подающем трубопроводе, и точке 2 – на обратном, давление одинаковое и вследствии того, что разности давления между этими точками нет, вода через прибор не течет.

Совет : стараться избегать таких точек и подключать прибор дальше от них!!!

Диаметр и объем труб

Расчет диаметра и объема трубопроводов для прокладки системы является очень важным моментом установки. Делать это нужно на этапе проектирования схемы отопления, при несовпадении каких-либо размеров или параметров системы работа может затрудниться или даже отложиться. Чтобы все точно рассчитать, для начала нужно определить тепловую мощность всей конструкции из:

  • Общего объема помещения, частного дома или промышленного здания;
  • Разность между температурами снаружи и внутри комнаты;
  • Коэффициент тепла, потерянного с течением времени, непосредственно зависит от конструкции, материалов, утепления отапливаемого помещения;

Для коэффициента потерь тепла есть уже существующие определённые показатели, являющиеся зависимыми от уровня тепловой изоляции всего строения. Для случаев, когда помещение имеет лишь минимальную теплоизоляцию или ее вообще нет, коэффициент равен 3 или 4. Если здание облицовано кирпичным покрытием, показатель уменьшается до 2 или 2.9. Если степень теплоизоляции признается средней, показатель уменьшается до 1.8. Минимальным коэффициент не превышает 0.9, он появляется, когда помещение имеет действительно качественное утепление, установленные стеклопакеты, каждая входная дверь современная, максимально герметичная.

Дальше требуется определить скорость носителя тепла в трубах. Нормальным в данном случае является диапазон между 0.36 — 0.7 метра в секунду. Следуя из вышеуказанных показателей, рассчитывается диаметр труб. Обычно оптимальным размером является диаметр, равный 26 миллиметрам.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Монтаж

Процесс установки системы отопления Тихельмана заключается в последовательности следующих действий:

  1. Для начала производится монтаж котла. Для того, чтобы его расположить в помещении, минимальная высота от пола до потолка должна составлять 2,5 м, допустимый объём помещения равен 8 м³. Для того, чтобы узнать необходимую мощность агрегата, нужно выполнить расчет (примеры можно найти в специализированных справочных изданиях). Для обогрева 10 м² понадобится примерно мощность в 1кВт.
  2. Следующий этап — навешивание радиаторных секций. Изначально нужно определить сколько радиаторов вам нужно, затем необходимо сделать разметку их расположения (обычно их размещают под оконными проёмами) и крепление посредством специальных кронштейнов.
  3. Далее переходим к этапу протягивания магистрали попутной системы отопления. Лучше всего использовать металопластиковые трубы, которые хорошо справляются с высокими температурами, а также порадуют владельцев долгим сроком эксплуатации и простотой монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.
  4. Монтаж циркуляционного насоса. Он должен быть установлен на обратной трубе максимально близко к котлу. Врезать его нужно через байпас с тремя кранами. Перед насосом должен стоять специальный фильтр. Пренебрегать этим требованием не стоит, поскольку он оказывает непосредственное влияние на срок службы оборудования.
  5. Монтаж расширительного бака и элементов, которые отвечают за безопасность работы оборудования. Для отопительной системы с попутным движением теплоносителя подходят исключительно мембранные расширительные бачки. Элементы группы безопасности входят комплектацию совместно с котлом.

Если вы собрались применить схему Тихельмана для двухэтажного дома, то здесь есть специальная технология.

Разводка труб осуществляется с завязыванием всего здания полностью, а не каждого этажа по отдельности. Также следует на каждом этаже установить по одному циркуляционному насосу и оставить неизменными равные длины обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основными требованиями попутной двухтрубной отопительной системы. Если установить один насос, то в случае его поломки система отопления во всем доме придет в бездействие.

Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Такими образом можно учесть разницу потерь тепла на каждом этаже и подобрать нужные диаметры труб, а также требуемое число секций в батареях.

Раздельная попутная схема отопления на этажах сделает настройку системы гораздо проще, а также позволит осуществить оптимальную балансировку нагрева всего здания. Однако, здесь нужно будет врезать в контур попутки балансировочный кран для каждого этажа. Краны могут быть размещены один около другого непосредственно рядом с котлом.

Популярность и широкое применение схемы отопления Тихельмана полностью оправдано, множество положительных отзывов довольных владельцев домов, использующих подобную схему является прямым подтверждением.

Одной из самых популярных разновидностей систем отопления в наше время является так называемая петля Тихельмана. Схема эта достаточно простая, но при выполнении разводки в данном случае, конечно же, нужно придерживаться определенной технологии. Перед монтажом такой системы обязательно следует составить подробный проект, сделав все необходимые расчеты.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

  1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
  2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

  • Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
  • Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
  • Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
  • На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

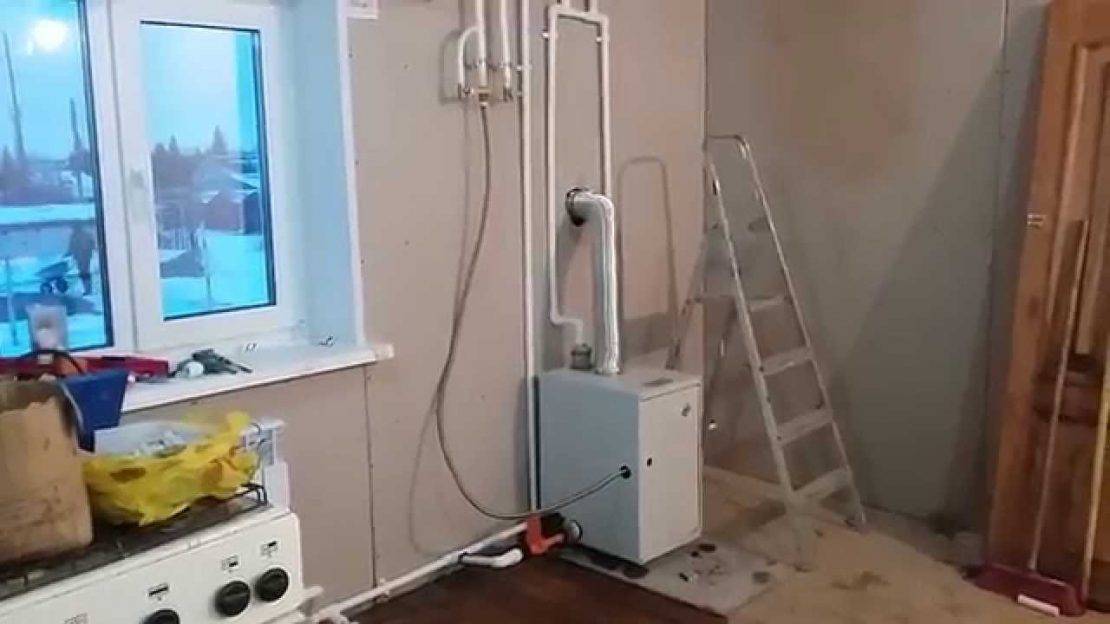

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

  1. На патрубке подпитки.
  2. По обеим сторонам насоса.
  3. У расширительного бака.
  4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

  • Отводящую ветку магистрали надо располагать ниже подающей.
  • Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
  • Бак расширительный должен быть установлен выше котла отопления.
  • На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
  • При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
  • Расширительный бак должен устанавливаться в отапливаемом помещении.
  • Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

  • Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
  • Для каждого этажа рекомендуется монтаж по отдельной схеме.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

  • определить места расположения радиаторов;
  • выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
  • изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
  • составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Конденсационные котлы отопления

 Ноябрь 15th, 2013  Администратор

На сегодняшний день одним из популярных современных видов оборудования для систем автономного отопления квартир и домов являются конденсационные котлы отопления. Они пользуются повышенным спросом у покупателей благодаря своему коэффициенту полезного действия, который составляет около 110%, а это значительно больше, чем у моделей традиционного типа. Вследствие чего в результате использования такого котла можно прилично сэкономить на оплате за газ.

Секрет конденсационных котлов

Эффект конденсационных котлов заключается в том, что выделяющиеся после газового сгорания, продукты обладают высокой температурой. Тепловая энергия, которой они обладают, в обычном устройстве удаляется посредством дымохода и растворяется в воздухе. Следовательно, за счет дополнительного теплообменника конденсационный котел тратит это тепло на прогревание дома, в результате чего происходит конденсация продуктов сгорания, а тепло, выделяющееся в результате этого процесса, подогревает остывший теплоноситель, который идет по обратной трубе. После чего, на его следующий нагрев затрачивается гораздо меньше топлива.

Конденсационный котел отличается от неконденсационного тем, что в специальном теплообменнике, площадь которого увеличена, сгораемые продукты остывают до значительно более низкой температуры, чем у любого другого обычного котла. При охлаждении водяной пар, изменяет свою структуру и становится жидкостью, выделяя при этом небольшое количество теплоты. Конденсация происходит в теплообменнике, корпус которого, как правило, выполняется из коррозионностойкого материала, как правило, нержавеющей стали.

Преимущества конденсационных котлов отопления

Что касается преимуществ конденсационного котла отопления, то о них речь пойдет ниже:

  •  Производители заявляют о 110% КПД таких котлов, однако по законам физики такое невозможно. Суть величины КПД в этом и заключается: для того, чтобы можно было сравнить тепловую эффективность конденсационных и обычных газовых котлов, вычисление проводится на основе значения низшей теплоты сгорания, именно отсюда и взялась такая величина, превышающая сотню.
  • В сравнении с обычными, конденсационные котлы имеют более высокую экономичность – это 15- 20%.
  • Использования высокотехнологичных горелок в котлах минимизирует вероятность неполного сгорания топлива.
  • Низкая температура отходящих газов, зачастую ниже сорока градусов Цельсия, позволяет использовать дымоходы, изготовленные из пластмассы, что значительно сокращает затраты на их монтаж.
  • К конденсационным котлам легче провести дымоход. Его можно сделать короче обычного, поскольку конденсационные котлы в своей работе выделяют небольшое количество вредных веществ.

Виды конденсационных котлов

Конденсационные котлы могут быть различных видов. Настенные, например, обычно бывают мощностью до ста кВт. Такие модели, благодаря своему креплению могут сэкономить свободное пространство и при этом не нужно выделять отдельное помещение под котельную. Также существуют и напольные модели, которые обладают большей мощностью и весом. Учитывая возможности горячего водоснабжения выделяют одноконтурные или двухконтурные котлы. В первом случае дополнительно будет необходимо приобрести бойлер, во втором котел самостоятельно нагревает воду в проточном режиме. Если у Вас уже есть дымоход, то в таком случае лучше выбирать открытую камеру сгорания, а в остальных случаях применяется закрытая камера сгорания, потому что коаксиальный дымоход через стену изготовить гораздо проще.

Как правило, все покупатели мучаются вопросом, окупится ли в дальнейшем разница в цене между конденсационным котлом и обычным. Профессиональные специалисты Вам однозначно ответят — безусловно окупится! И это правда. Но, нельзя не сказать, что их экономичность лучше всего проявляется, если они отапливают большие площади домов. Поэтому Вы желаете качественно отопить свой коттедж и подобрать котел правильно, доверьте свой выбор специализированной компании, которая поможет не только выбрать, но и установить конденсационный котел отопления. И тогда в Вашем доме станет по – настоящему тепло.

Мои рекомендации по монтажу

Я опущу общеизвестные правила по ведению сантехнических работ. Правда и они отличаются в зависимости от выбора материала труб

Но, чтобы не наделать ошибок и не тратить лишние финансы на переделки, на некоторые моменты нужно обращать особое внимание.

На чертежах обычно можно встретить такие обозначения – DN15 или ДУ15. Так профессионалы помечают внутренние диаметры труб. Именно по ним рассчитывается вся схема. А если встречается обозначение – Ø26х3, то первая цифра указывает на внешний диаметр трубы, а вторая – на толщину ее стенки.

Тупиковое движение теплоносителя может одновременно происходить по нескольким веткам. Если в доме реализуется подобная схема, то в конце каждой линии на радиатор устанавливается регулировочная запорная арматура. Необходимо подбирать краны, которые имеют штуцер для частичного слива воды из системы.

Неважно, какую систему вы монтируете – насосную или гравитационную. В каждой из них должен выдерживаться уклон трубопровода

В первом случае достаточно 2 мм на один погонный метр. Во втором, на таком же промежутке уклон уже должен составлять 5 мм.

Если используются радиаторные термостаты, то не следует забывать, что модели бывают разные. Под естественный самотек выпускают изделия с большей пропускной способностью. В случае неверного выбора можно лишиться природной циркуляции.

И последний совет. Используйте трубы самого меньшего диаметра, когда прокладываете линию от предпоследнего радиатора к тупиковому. Ориентироваться нужно на те, которые стоят на подводках.

Видео покажет, как правильно сделать расчет отопления по схеме Тихельмана:

Двухтрубная попутная система отопления — Расчет — Петля Тихельмана

Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса. Схема Тихельмана достаточно проста.

В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором. Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.

Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении. Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого. При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.

К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы. Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами.

Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм. Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.

Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка. По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.

Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петля Тихельмана. Основные особенности схем в отсутствии работ по балансировке, стабильности эксплуатации. Рассмотрим технические показатели, устройство тепловой магистрали, возможность применения и формирование своими руками. Следует разобраться в достоинствах, недостатках схемы отопления и просчитать затраты прежде, чем выбирать подключение данного типа для частных особняков.

Вы вводите в заблуждение тех, кто пытается найти правильные ответы по системам отопления на Вашем сайте. Представленная схема петли Тихельмана, по определению ею не является. Основным достоинством петли Тихельмана является то, что длины прямых участков и обратных для всех радиаторов схемы должно быть одинаково относительно котла и насоса, что гарантирует равенство гидравлических условий для всех радиаторов. В вашей же схеме этого НЕТ.

Возвращать же обратку большим диаметром по направлению назад, то есть фактически прокладывать три трубы — не выгодно. В небольших домах в основном проще, выгодней проложить трубопроводы по стенам по тупиковой схеме. Современные проекты предусматривают особенные решения…. В современном дизайне частных домов не редко встречаются дополнительные двери на террасу, в сад, в неотапливаемые помещения, а также высокие окна до самого пола.

Навеска труб на стены считается неприемлемой, элементом интерьера не соответствующим современным представлениям.

Попутная схематика отопительной системы — петля Тихельмана.

Желание своими силами спроектировать и собрать систему обогрева очень часто посещает наших сограждан. Очень иногда это кончается неодинаковым прогревом помещений и несбалансированностью потоков носителя тепла по контурам и радиаторам. Одна из возможностей, доступная для малоопытных теплотехников — применение в качестве системы распределения носителя тепла иначе говоря «петли Тихельмана» или попутной отопительной схемы.

Кратко — это система с равными длинами и диаметрами трубо-проводов от теплового источника до радиатора. В традиционной двухтрубке прибор теплоснабжения, размещенный рядом с котлом, следует максимально «зажать» при помощи балансировочного вентиля. Самый дальний отопительный прибор в данном случае все равно будет недогретым, так как сопротивление трубо-проводов с учетом самой большой длины будет намного выше, если сравнивать с ближним отопительным прибором.

Попутная схема дает возможность избежать данной проблемы, даже не обращая внимания на определённое подорожание системы. Детальнее о петле Тихельмана смотрите в видео-лекции Владимира Сухорукова.
