Чугунные батареи отопления

Выбор радиатора отопления – чугунный или алюминиевый

По данным, представленным в таблице, можно сделать ряд следующих выводов:

1. Алюминиевые радиаторы эффективней в работе (имеют более высокую теплоотдачу) и прочнее чугунных аналогов;
2. Чугунные радиаторы в отличие от алюминиевых изделий малотребовательны к химическому составу теплоносителя (по показателю рН);
3. Изделия из чугуна обладают значительным внутренним объемом – и соответственно увеличенным сечением;
4. Срок службы чугуна превышает показатель алюминия более чем в 2 раза.

На что же влияют данные выводы? Казалось бы – выбор следует делать в пользу алюминиевых батарей – они значительно превосходят своих конкурентов по техническим показателям, стоят дешевле, имеют небольшую массу, более совершенны по дизайну. Но это не совсем так – существует целый ряд нюансов.

Главным фактором влияния является требование изделий к химическому составу теплоносителя – а именно к водородному показателю рН. Алюминий имеет очень узкий диапазон этой величины – при отклонении от требуемых значений материал оборудования подвергается интенсивной коррозии с выделением водорода. Чугун же давно известен своей нейтральностью – он не только мало реагирует на водородный показатель, но и имеет очень низкую скорость кислородной коррозии – она меньше, чем у стали, почти в 4 раза.

Этим и обусловлена разница в сроках службы батарей – кроме того, чугунные изделия имеют более толстую стенку секции. Алюминий даже в условиях автономного отопления, где состав теплоносителя относительно стабилен, обычно уступает по продолжительности службы аналогам из чугуна.

Поэтому именно чугунные радиаторы следует считать более универсальными – они дольше служат в централизованных и автономных схемах, тогда как алюминиевые батареи все же больше рекомендуются для индивидуальных систем. Но и здесь есть своя оговорка – она основана на показателях прочности чугунных отопительных приборов.

Рабочее давление чугунных приборов варьируется от 6 до 12 кгс/см2 (предельное – 15 кгс/см2), а давление опрессовки в централизованных системах равно 1,5 от 5 – 10 атм., то есть примерно 7,5 – 15 кгс/см2. Поэтому при выборе чугуна для центрального отопления следует сопоставить рабочие характеристики оборудования с показателями теплоносителя – их можно узнать в управляющей компании.

Еще один важный аспект – в автономных системах с естественной циркуляцией теплоносителя могут применяться только чугунные батареи – только они среди всех типов радиаторов имеют подходящее проходное сечение.

Чугунные радиаторы имеют и свои недостатки по сравнению с алюминиевыми батареями:

1. Значительный вес часто требует для настенной установки капитальной стены, усложняется транспортировка и монтаж;
2. Изделия в силу инертности материала очень медленно меняют температуру – поэтому наладить здесь автоматическое оперативное управление практически невозможно;
3. Радиаторы очень трудно разобрать для изменения количества секций – практика говорит о том, что чаще всего их просто разбивают;
4. Внутренняя поверхность отечественных моделей склонна к образованию отложений из-за высокой шероховатости;
5. В большинстве случаев изделия требуют покраски (алюминиевые же окрашены всегда), но есть и плюс – можно выбрать цвет;
6. Чугунные батареи обычно дороже алюминиевых (классических);
7. Система отопления с чугунными батареями прогревается дольше.

Какие же радиаторы лучше – чугунные или алюминиевые? Выбор следует отдавать в зависимости от условий будущей эксплуатации и предпочтений, а также возможностей покупателя. Если говорить об отоплении в частном доме с естественной циркуляцией теплоносителя – то здесь следует выбрать чугунные изделия. Если говорить и закрытых схемах – а именно о централизованном и индивидуальном отоплении с принудительным движением теплоносителя – для этих условий выбор может быть различен. Если хочется подешевле и красиво – то алюминиевые батареи, если не очень красиво и подороже, но с огромным сроком службы – то чугунные изделия. Кроме того, сейчас производятся современные модели из чугуна – они обладают улучшенным дизайном, окрашены, отличаются более качественным оребрением и повышенными техническими характеристиками – но за все это, как всегда, придется значительно доплатить.

Рекомендуем прочитать:

Экономное отопление дома

Как правильно выбрать радиатор для отопления помещений

Комбинированное отопление

Проектирование отопления: пошаговая инструкция

Удлинитель потока для радиатора отопления

Виды электрических теплых полов

(Просмотров 2 443 , 8 сегодня)

Основные типы вертикальных радиаторов

При всём разнообразии ассортимента выпускается всего три основных типа радиаторов, которые, в свою очередь, отличаются многочисленными дизайнами, тепловой мощностью и размерами.

Секционные

Представляют собой сборные конструкции. При необходимости часть секций можно добавлять, удалять или заменять. Внутри каждой из них имеется вертикальный канал для циркуляции теплоносителя, а снаружи – стальная пластина для повышения теплообменной площади. Они аккуратные, подходят для многих стилей, имеют сравнительно небольшую массу, высотой бывают до двух метров, недорогие. Однако подходят только для использования в автономных системах отопления при стабильном давлении и регулируемых температурах.

Стандартные секционные параметры для вертикальных радиаторов отопления

Панельные

Состоят из аккуратных тонких панелей, которые изготавливаются из двух штампованных листов металла. При их соединении образуются внутренние вертикальные каналы, по которым циркулируют теплоносители. Бывают разных конструкций: от 1 до 3 соединённых панелей. Большинство моделей оснащены конвекторами (тонкими металлическими пластинами в виде гофры) для обеспечения дополнительной теплоотдачи, которых бывает от одной до трёх в одном радиаторе. Выпускаются и без конвекторов.

Панельные радиаторы

Трубчатые

Состоят из неразборных секций-труб, соединённых методом сварки внизу и вверху с коллекторами. Эти вертикальные радиаторы самые распространённые. Выпускаются с разным количеством секций, бывают самых причудливых форм (трубками не только круглыми, но и с квадратным сечением, с волнистыми изгибами, пересекающимися и др.).

Трубчатые радиаторы Arbonia 350 мм высотой

Эти конструкции самые надёжные, устойчивы к перепадам давления, безопасны из-за отсутствия острых углов. Но обладают невысокой теплоотдачей, поэтому требуется постоянная поддержка теплоносителей, что снижает экономию. Сварочные швы уязвимы при резких перепадах давления.

Пояснения сравнительных величин приборов отопления

Из представленных выше данных, видно, что наиболее высоким показателем теплоотдачи обладает биметаллическое отопительное устройство. Конструктивно такой прибор представлен компанией RIFAR в ребристом алюминиевом корпусе. в котором располагаются металлические трубки, вся конструкция крепится сварным каркасом. Этот вид батарей ставится в домах с большой этажностью, а также в коттеджах и частных домах. К недостатку этого вида отопительного устройства относится его дороговизна.

Важно! Когда этот вид батарей ставится в домах с большим количеством этажей, рекомендуется иметь собственную котельную станцию, в которой есть узел водоподготовки. Это условие предварительной подготовки теплоносителя связано со свойствами алюминиевых батарей

они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления

По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления

они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления. По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления.

Чугунные батареи в этой сравнительной системе параметров значительно проигрывают, у них низкая теплоотдача, большой вес отопительного прибора. Но, несмотря на эти показатели, радиаторы МС-140 пользуются спросом населения, причиной которого являются такие факторы:

Длительность безаварийной эксплуатации, что важно в отопительных системах. Стойкость к негативному воздействию (коррозии) теплового носителя

Тепловая инерционность чугуна.

Данный вид устройств отопления работает более 50 лет, для него нет разницы в качестве подготовки теплового носителя. Нельзя их ставить в домах, где, возможно, высокое рабочее давление сети отопления, чугун не относится к прочным материалам.

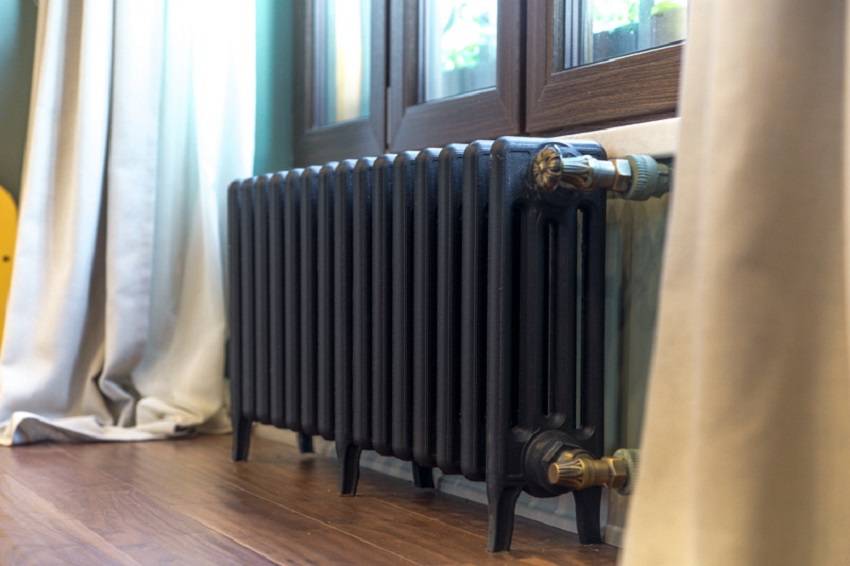

Чугунные батареи старого и нового образца

Поскольку не было альтернативы, всех устраивали старого образца чугунные радиаторы отопления и их характеристики:

• температура циркулирующего потока (вода и пар) до +110°C;
• давление в системе до 15 бар;
• безупречная эксплуатация не менее 20 лет, возможность применения до 50 лет;
• стойкость к химическим и органическим примесям теплоносителя;
• невысокая себестоимость.

Чугун известен немалым весом – самый тяжелый металл из применяемых в повседневном обиходе. «Гармошки» были известны из-за большого веса, что создавало немалые проблемы при их транспортировке и установке. Стены, на которые крепились такие батареи, подчас не выдерживали держателей, и обогревающие элементы проседали, нарушая горизонталь. Это вело к завоздушиванию верхнего угла и засорению нижней точки.

Чугунные батареи самые тяжелые из всех

У многих моделей нового образца есть удобные ножки. Еще они отличаются более интересным дизайном, нередко с узорами в виде металлической напайки. В общих чертах эти блоки для обогрева помещения напоминают классические чугунные радиаторы, но они более:

• легкие;
• эстетичные;
• устойчивые к загрязнениям;
• эффективные в плане теплоотдачи относительно батарей советской эпохи.

Большинство новых чугунных батарей отличаются положительными характеристиками:

1. Масса намного меньше, в отличие от старых, с весом до 112 кг.
2. Высокий коэффициент теплоотдачи.
3. Есть практичные гладкие образцы и с узорной поверхностью (дизайнерские), что дает возможность органично вписать в любой интерьер – классика, ретро и модерн.
4. Доступные расценки на весь модельный ряд теплового оборудования из тяжелого металла.
5. Оборудование работает при разном уровне pH (кислотная или щелочная реакция воды).
6. Предлагаются гладкие металлические модели и с окрашенной поверхностью (поддаются перекрашиванию в предпочитаемый цвет).

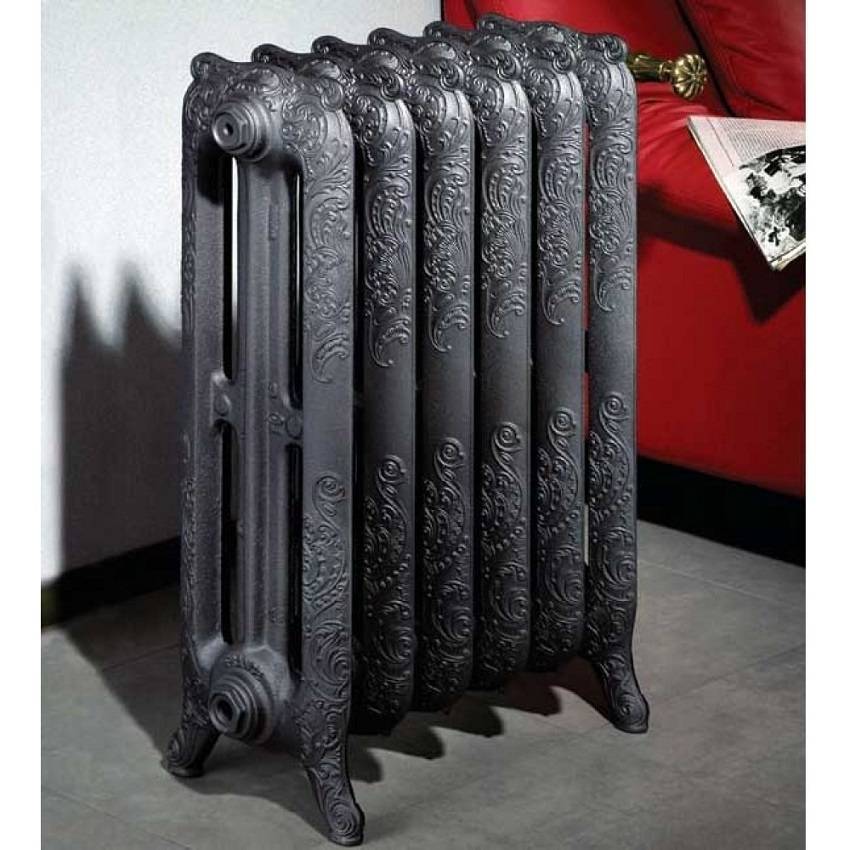

Чугунный радиатор с узорной поверхностью (дизайнерский)

Критерии выбора отопительных батарей из чугуна

Основные показатели, по которым выбирают тепловое оборудование:

• металл;
• эстетика образца;
• КПД батареи (тепловая отдача);
• разновидность отопительной системы;
• долговечность и надежность модели;
• разновидность подключения;
• способ обогрева помещения (не во всех случаях есть подоконная ниша для батарей).

Качество батарей из чугуна проверено временем, поэтому они остаются востребованными, несмотря на немалый вес и специфику. Российский рынок изобилует предложениями не только отечественного образца, но и чугунных радиаторов зарубежного производства. Это известные бренды, выпускающие тепловое оборудование в таких странах:

1. Британия;
2. Словакия;
3. Чехия;
4. Италия;
5. Турция;
6. Китай.

По форме российские и импортные модели практически не отличаются, если не говорить о дизайнерских моделях. Существенное отличие – качество литья и самого чугуна. Из-за этого радиаторы зарубежного образца имеют более гладкую поверхность, что благоприятно отражается на снижении их массы.

Чугунные радиаторы — долговечные и надежные

Изделиям из тяжелого металла (от любого производителя) свойственна высокая устойчивость к коррозии металла. Однако постепенно все они засоряются из-за теплоносителя, поступающего из металлических труб.

Нельзя не вспомнить, что чугунные батареи медленнее разогреваются, чем модели из другого металла, но и остывают дольше. Эта способность по-разному оценивается потенциальными покупателями, но ее нельзя отнести ни к достоинствам, ник недостаткам изделий из этого металла

При покупке важно обращать внимание на технические параметры, включая теплоемкость, чтобы правильно рассчитать количество «ребер» на одну комнату

Сегодня в продаже можно найти не только цельнолитые конструкции, но и высокохудожественные секционные образцы из серого чугуна. Их литье производится по особой технологии в формах, обеспечивающих отменные характеристики приборов.

Цена на отечественные и импортные батареи из чугуна тоже разнится. Сравнение можно увидеть в таблице.

Таблица 1

Стоимость 1 секции, руб.
МС-140 (Беларусь)	Viardus Termo (Чехия)	Kiran (Украина)	Demrad 350 (Турция)	Nostalgia (Retro) 500/180 (Турция)
От 340	От 425	От 335	От 400	От 2120

Плюсы и минусы чугунных батарей

К достоинствам чугунных батарей нового образца, несомненно, можно отнести то, что они являются на 30% конвекционными, а 70% тепла получается в процессе излучения, это дает возможность прогревать помещение равномерно. Есть и недостатки, наибольший из них — батареи вмещают в себя большое количество воды, высокая инерционность не дает возможности быстро регулировать температуру, тем самым создавая проблему в использовании батарей в управляемых системах для поддержания заданных параметров комфортной температуры. Большинство таких батарейработают при давлении до 15 атм.

Немаловажное значение имеет тепло, излучаемое чугунными батареями, оно намного полезнее испускаемого спектра другими радиаторами. Поэтому использование чугуна до сих пор продолжается в комнатном обогреве, и производители стараются предлагатьновые конструкции батарей, совершенствуя старые образцы

Сегодня есть модели чугунных радиаторов с плоской передней панелью, секции уменьшены в объеме, и даже большая инерционность не мешает использовать такие радиаторы в управляемой системе отопления. Чугунные радиаторы не подвержены влиянию качества циркулирующей воды. Их можно везде монтировать, где сливается вода для профилактики на 2 недели, и необходим стабильный ровный обогрев. Основным достоинством ЧБ является его долговечность. Они обладают высокой износостойкостью, оригинальным дизайном, низкой ценой и сроком службы порядка 50 лет.

Плюсы чугунных батарей:

• пятидесятилетний срок службы;
• имеют большую теплоемкость, обеспечиваемую толстыми чугунными стенками и большим количеством воды;
• равномерный обогрев помещения;
• межосевое расстояние 500 мм (самое популярное);
• отсутствие высоких требований к содержащимся примесям в теплоносителе;
• стойкость к процессам коррозии;
• высокая стойкость к механическим повреждениям

Минусы чугунных батарей:

• частый заводской брак и непривлекательный вид у старых моделей;
• неудобная установка батарей;
• большой вес и размеры;
• низкое рабочее давление (6−9 атм);
• непереносимость резких перепадов давления (гидроударов) в тепловой системе;
• трудности с очисткой грязи и пыли между секциями;
• шероховатая поверхность (в современных моделях такого недостатка нет);
• присутствие трещин на поверхности, приводящее к протечкам и укорочению срока службы;
• вероятность разгерметизации стыков;
• большая инерционность, не позволяющая их использования в системе тепловой автоматики.

Производители чугунных батарей продолжают совершенствовать свою продукцию. И сейчас батареи выпускаются с улучшенными показателями технических параметров.

2 Как выбрать?

Выбрать и купить дизайн- радиаторы можно в строительном магазине или специализированных брендовых бутиках отопительных приборов. Каждый выбирает изделие под общую стилистику комнаты.

Однако радиаторы, помимо дизайнерского оформления, различаются по следующим параметрам:

• рабочее давление и мощность, от которых будет зависеть возможность применения батареи в вашей отопительной системы;
• конструкция и габариты;
• материал изготовления.

Эффективность теплоотдачи радиатора и есть его мощность.

На этот показатель влияет несколько факторов:

• вид строения (панельный, кирпичный или деревянный);
• количество окон;
• теплопроницаемость окон;
• количество стен и дверей.

Также некоторые дополнительные условия могут влиять на мощность:

• Комнаты не с одним, а двумя окнами нуждаются в лишней мощности до 20%.
• Если дизайнерский радиатор имеет закрытую переднюю панель с горизонтальными конвекционными проемами, то мощность должна быть больше на 15%.
• При наличии тяжёлых многослойных портьер необходимы те же 15%.
• Квадратная комната нагревается быстрее, чем удлинённая, поэтому дополнительно в последнюю необходимо 10% мощности.

При покупке дизайнерской батареи проверяйте наличие инструкции с указанием всех технических характеристик, а также отсутствие дефектов

Обратите внимание на резьбу в местах соединения с трубой, она должна быть не нарушена

2.1 Выбор стильных отопительных приборов

Выбор радиаторов зависит от дизайна помещения

Дизайнерские теплообменники приобретают в строительных магазинах, специализированных бутиках или у частных мастеров. Выбор тех или иных агрегатов зависит от многих факторов:

• интерьера помещения;
• мощности приборов;
• форм и размеров;
• материала;
• способов подключения к отопительной системе (водяной, электрический, газовый);
• цены;
• производителя.

Стоит уделить внимание мощностной характеристике, которая зависит от степени теплоотдачи радиатора. Это важный фактор, так как выбирается не только украшение для помещения, но и надежный источник тепла

Чтобы определить требуемую мощность батарей, нужно учесть следующие особенности помещения:

• количество и теплопроницаемость окон;
• число стен, выходящих на улицу;
• наличие дверей;
• высоту потолка;
• форму помещения;
• укомплектованность мебелью;
• тип дома.

Как сэкономить на отоплении

К вопросам экономии желательно подходить разумно, поскольку нельзя сокращать расходы на то, на что не следует. Радиаторы нужно приобретать с запасом. Если понизить уровень обогрева в комнате можно при помощи запорных кранов или путем понижения температуры теплоносителя, то повысить реальную теплоотдачу батареи возможно, лишь увеличив отопительную площадь. Другими словами, требуется нарастить количество «ребер» в радиаторах (детальнее: «Как нарастить батарею отопления – пошаговое руководство по наращиванию секций»).

Для решения проблемы следует воспользоваться вышеприведенными вычислениями, согласно которым, чем меньше температура теплоносителя, тем больше должна быть площадь излучающей тепло поверхности батареи. При ∆Т = 60°C необходимо приобрести радиатор высотой 0,5х 0,52 метра, а при ∆Т равной 30°C – 0,5х 1,32 метра.

Преимущества и недостатки чугунных батарей и характеристики основных моделей

Для начала стоит немного сказать о чугунных радиаторах отопления нового образца. К преимуществам таких приборов отопления, безусловно, можно отнести, прежде всего, то, что они конвекционные на 30%, а образуется тепла в результате излучения, соответственно, 70%. Это позволяет равномерно прогревать комнату.

Однако есть и недостатки. Самый главный из них это наличие воды в чугунной батарее. Поэтому нельзя быстро изменить температуру в батарее из-за инерции. Большую часть моделей подобных радиаторов можно использовать при рабочем давлении до 15 атмосфер.

Чугунные батареи нового образца

Немаловажным показателем является и теплоотдача чугунных радиаторов, которая значительнее больше, чем у батарей из других материалов. Поэтому до сих пор такие радиаторы продолжают использовать в отоплении жилых помещений. При этом все новые и новые конструкции чугунных радиаторов производители предлагаются российским покупателям, совершенствуя батареи старых образцов.

Например, сегодня существуют модели с плоской лицевой панелью (экраном) на чугунную батарею отопления с уменьшенным количеством секций и даже высокая инерционность не влияет на использование подобных приборов в управляемой отопительной системе.

Экран для чугунной батареи

Вы все думаете, батарея биметаллическая или чугунная лучше? Тогда вам стоит знать, что чугунная батарея не подвержена воздействию качества циркулирующей в ней воды. Ее можно устанавливать в любом месте вашего дома, но где происходит профилактический слив воды на две недели и требуется постоянное ровное отопление. Главное преимущество чугунной батареи нового образца – ее долговечность (не менее 50 лет). А также она износостойкая, имеет небольшую стоимость.

Итак, плюсы всех чугунных радиаторов следующие:

1. Долгий срок службы – 50 лет.
2. Большая теплоотдача чугунных радиаторов, которая обеспечивается толстыми стенками из чугуна и большим объемом воды.
3. Равномерно обогревают комнату.
4. Межосевое расстояние – 500 мм, которое является наиболее популярным среди прочих.
5. Нет особых требований к находящимся примесям в теплоносителе.
6. Стойкость к коррозии.
7. Высокая износостойкость к техническим повреждениям.
8. Электрические тэны для чугунных батарей. Они выполняют функцию обогрева, предохранения и терморегуляции. Но чаще всего подобные электротэны ставят к газовому котлу в качестве дополнительного электрического прибора.

Тен в чугунную батарею

Минусы всех чугунных радиаторов:

1. Частый производственный брак и непривлекательный дизайн у старых образцов.
2. Неудобный монтаж батарей старого образца.
3. Большой вес радиатора чугунного – 3,3−7 кг. Это вес 1 секции чугунной батареи. А восьмисекционный вариант – 55, 8 кг.
4. Большой размер чугунной батареи. Но только у старых моделей чугунных радиаторов размеры довольно значительные, например, высота − 370−570 мм, глубина − 70−120 и ширина − 80−90 мм.
5. Низкое давление – от 6 до 9 атмосфер (только старые модели).
6. Не переносят резкие гидроудары (скачки давления) в системе отопления.
7. Затруднения с очищением пыли и грязи между секциями.
8. Шероховатое покрытие. Но у современных моделей подобный минус отсутствует.
9. Наличие на поверхности трещин, которые приводят к протечкам и уменьшению эксплуатационного срока.
10. Есть риск разгерметизации стыков.
11. Высокая инерционность, которая не позволяет применять их в тепловой системе автоматики.

Чугунные радиаторы в ретро-стиле

Однако сегодня, как уже отмечалось ранее, чугунные радиаторы производители непрестанно совершенствуют и не останавливаются на достигнутом. И на сегодняшний день батареи производятся с улучшенными значениями технических характеристик.

До сих пор не теряют свою популярность чугунные радиаторы марки Konner. Их особенности, разновидности и отзывы потребителей о них — смотрите здесь.

Также вас могут заинтересовать прочие варианты отопления квартир — читайте по адресу: http://remontspravka.com/variantyi-otopleniya-kvartir/

Как правильно покрасить батареи отопления — вы тоже найдете на сайте.

Положительные свойства чугунных батарей отопления

В некоторых квартирах по сей день стоят самые первые модели чугунных радиаторов, которым уже около сотни лет. Настоящий раритет! И владельцы не спешат заменять отопительные приборы более современными. Такая «приверженность традициям» носит сугубо практический характер, ведь даже некоторые недостатки чугуна на самом деле оказываются достоинствами.

Батареи-долгожители – в чем секрет их популярности

• Устойчивость к воздействию агрессивного теплоносителя. В сетях централизованного теплоснабжения качество воды оставляет желать лучшего. Владелец квартиры не может ни контролировать его, ни изменять, приходится подстраиваться под обстоятельства – искать радиаторы, устойчивые к коррозии, химическому и механическому воздействию. Толстые стенки чугунных батарей не чувствительны к постоянному трению, создаваемому мелкими частицами, находящимися в воде. Когда теплоноситель сливают на лето, материал не поддается коррозии.
• Высокое рабочее давление. Гидроудары и высокое давление в централизованных системах – еще одно испытание для радиаторов в многоквартирных домах. Чугун выдерживает 9 атмосфер, не лопается во время скачков давления.
• Долговечность. Практический опыт показывает, что реальный срок службы чугунных батарей отопления может составлять несколько десятилетий. Зачастую их заменяют вовсе не потому, что они вышли из строя, а просто из-за «несовременного» вида отопительных приборов и желания украсить интерьер более эстетичными радиаторами. Если правильно ухаживать за батареями, они могут исправно работать полвека и более.
• Разумная цена. По прочности и устойчивости к негативным воздействиям с чугуном может сравниться только биметалл. Разница в цене между радиаторами из этих материалов огромна. При замене батарей во всех комнатах экономия существенная, поэтому многие владельцы помещений выбирают бюджетный вариант. Биметаллические отопительные приборы красивы, эффективны, но слишком уж дороги.

Чугунные батареи – прочные, надежные и долговечные

«Замаскированные» под недостатки достоинства

• Высокая инерционность. Толстые чугунные стенки радиаторов прогреваются долго, в отличие от тонкостенных современных моделей. На первичный прогрев всех комнат уходит довольно много времени. Но недостаток ли это? По большому счету, скорость нагрева имеет значение лишь раз в год – в самом начале отопительного сезона. Потом в течение нескольких месяцев эта характеристика никак не влияет на тепловой режим. Наоборот, высокая инерционность становится серьезным плюсом в случае аварийного отключения отопления, ведь помещение долго не остывает.
• Низкая скорость отдачи тепла. Мощность одной секции чугунной батареи в среднем составляет 110 Вт. Это ниже, чем у стальных или алюминиевых моделей, не говоря уже о биметаллических. Казалось бы, мощность небольшая, скорость прогрева низкая – явные недостатки. Но не все так просто. Чугунные батареи греют преимущественно с помощью излучения, т.е. не только воздух, но и предметы в комнате, которые тоже в свою очередь начинают отдавать тепло. В результате прогрев получается более качественным, чем при отоплении с помощью других видов радиаторов. Поэтому вряд ли стоит относить это свойство к недостаткам.

Таблица мощности и теплоотдачи радиаторов из разных материалов

1 Основные типы и их характеристики

Наиболее востребованной разновидностью радиаторов считался чугунный вариант. Еще несколько десятилетий назад эти конструкции использовались повсеместно. Внешне чугунный радиатор выглядит очень громоздко, а его вес слишком внушительный. Применять такую разработку в автоматизированных системах нельзя, поэтому люди стали отдавать предпочтение более усовершенствованным разработкам, выполненным из других материалов.

Чугунные установки характеризуются целым списком преимуществ:

1. 1. Способность справляться с внушительными нагрузками при перепадах давления.
2. 2. Устойчивость к коррозийным процессам.
3. 3. Устойчивость к воздействию агрессивных примесей в теплоносителе.

Стальной радиатор отличается небольшим весом и минимальной толщиной стенок, что делает его менее инертным. Большинство изделий из стали предоставлены в виде панелей с высокой теплоотдачей.

Что касается радиаторов из алюминия, то они отвечают практически всем требованиям клиентов. Плюсы систем включают в себя:

1. 1. Минимальный вес и эргономичность.
2. 2. Высокую теплоотдачу.
3. 3. Привлекательный вид.

Более дорогие модели имеют в своем составе цинк и титан, обеспечивающие лучшую прочность и стойкость к механическим воздействиям. Такие батареи не боятся коррозийных процессов и обладают внушительным сроком службы.

Особой популярностью пользуются вакуумные модели. Они работают по принципу двойной передачи, а их конструкция состоит из герметичных секций, где отсутствует воздушная прослойка. Циркуляция теплоносителя осуществляется по плотно запаянной трубке, а сам процесс запускает кипение жидкости внутри секций. Внутреннее пространство труб плотно заполняется паром, который начинает конденсироваться на стенках и оседать снизу.

Технические свойства

Сравнение технических характеристик показывает, что при схожих критериях сплава, количества рёбер и веса батарей, тепловой поток (теплоотдача) чугунных изделий составляет 130-140 Вт, а биметаллических – 170-190 Вт. Теплоотдача современных вариантов радиаторов значительно выше при меньшей стоимости.

Красным выделен показатель теплового потока. Указывается в паспорте каждой батареи

Чем ниже показатель теплового потока, тем менее эффективен прибор отопления. У чугунных радиаторов данный показатель самый низкий из всех доступных конкурентов. Довольно неприятный недостаток.

4 Подсоединение радиаторов

Разобравшись с принципом работы батареи отопления, можно переходить к составлению схемы и плана подключения узлов. Чертеж подобного соединения бывает различным, но в большинстве случаев используется индивидуальный план или заранее подготовленная схема, в которой учитывалась разводка труб.

Также инженеры рассматривают вариант перекрестного или диагонального подключения. В этом случае теплопроводящая труба подводится к верхней части батареи, а отводящая — к противоположной. Выбирая такой вариант, необходимо учитывать устройство системы, т. к. он подходит только для длинных батарей с несколькими секциями. Правильно составленный проект подключения гарантирует равномерное распределение теплового потенциала по конструкции и лучший обогрев помещения.

Вариант нижнего подключения подразумевает подключение труб к нижним патрубкам, которые находятся на противоположных сторонах батареи. В плане эффективности схема уступает двум предыдущим, т. к. коэффициент полезного действия не превышает отметку 15%, тем не менее подобную схему разводки можно использовать для обустройства теплых полов.

Половые конвекторы

Новое решение среди отопительных приборов — спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).

+ Плюсы:

• Прочность и простота конструкции, небольшой вес.
• Коррозии они неподвластны.
• Они занимают мало места.
• Их практически не видно.
• Легкость установки и очистки.
• Равномерность нагрева комнаты.
• Защищают от запотевания стекол.

— Минусы:

• Большая монтажная длина.
• Невозможность использования принудительной вентиляции.
• Небольшая отдача тепла.
• Неэкономичность.

Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).

Главные характеристики:

• Давление (рабочее) – 10-16 бар.
• Тепловая мощность – 130-10000 ватт.
• Температура горячей воды (максимум) – 110-130 градусов.

Преимущества и недостатки вертикальных радиаторов отопления — излагаем главное

Монтаж чугунных радиаторов

Чтобы в процессе эксплуатации системы отопления не возникало трудностей, монтаж радиаторов должен выполняться с соблюдением ряда правил. Порядок выполнения работ напрямую зависит от конструктивных особенностей устанавливаемых изделий. Предлагаем познакомиться с ними более подробно.

Монтаж должен выполняться по определённым правилам

Напольные устройства

При напольном креплении размещают в нужном месте, обеспечивая требуемое пространственное положение конструкции. Всю нагрузку в этом случае воспринимает пол. Установив и закрепив, батарею подключают к системе отопления.

Напольные модели крепятся к полу

Более подробную информацию о порядке монтажа напольных устройств можно получить из следующего видео:

Watch this video on YouTube

Радиаторы настенного типа

Для фиксации настенных моделей в нужном пространственном положении используется специальный крепёж или металлические штыри. Их прочностные характеристики должны быть достаточными для удержания тяжёлой батареи. При определении нужного положения обязательно предусматривается технологический зазор не менее 60 мм. Радиатор следует располагать строго вертикально.

Порядок подключения батареи к системе отопления зависит от её конструктивных особенностей. При необходимости предусматриваются краны, ограничивающие подачу теплоносителя или термостатические клапаны.

Посмотрите следующее видео, чтобы разобраться во всех тонкостях монтажа настенных чугунных радиаторов отопления:

Watch this video on YouTube

Watch this video on YouTube
