Чугунные радиаторы отопления: особенности и характеристики прибора

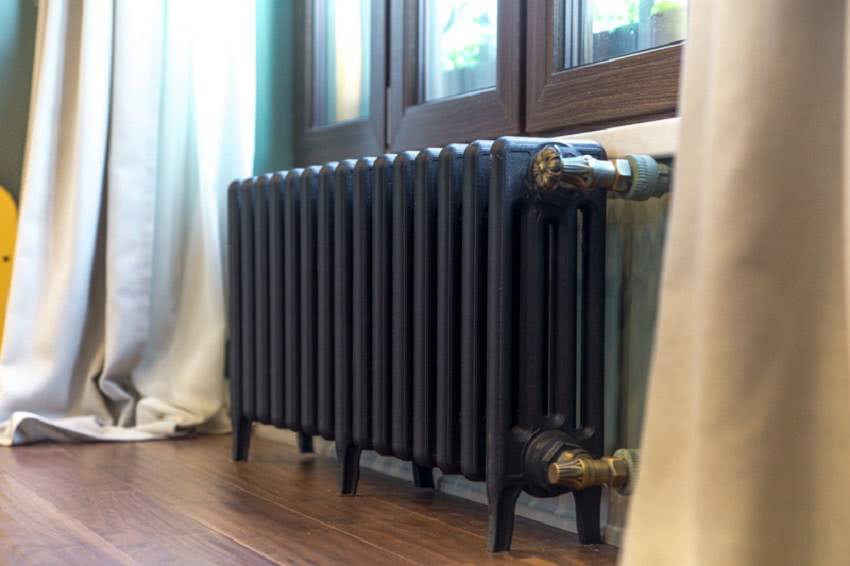

Чугунные радиаторы в стиле Ретро

Стиль Ретро

Для любителей эксклюзива производители могут предложить вариант в стиле ретро. Это не только радиатор, но и декоративное украшение вашего жилья, то есть, как говорится, два в одном.

Они выпускаются разных геометрических размеров, теплоотдачи, емкости, массы, дизайна, окрашиваются в любые цвета. Поверхность покрыта литыми узорами, устанавливаются ретро на литых вместе с радиатором ножках.

Если вы желаете приобрести ретро, то он гармонично впишется своим оригинальным исполнением в любой интерьер и станет эксклюзивным греющим декором в вашем жилище.

Единственным, пожалуй, недостатком можно считать его стоимость, но небольшой компенсацией может быть то, что радиатор не нужно прятать и закрывать защитными экранами, шторами,так как он красив.

Можно еще долго рассматривать преимущества и недостатки чугунных радиаторов и сравнивать их с современными биметаллическими, алюминиевыми и прочими собратьями. Подытожу вышесказанное – пока отопительные сети и оборудование будут пребывать в нынешнем состоянии, лучшим вариантом можно считать чугунные батареи.

Крепления для стальных радиаторов

Стальные батареи выпускаются в нескольких вариантах конфигурации – они могут быть трубчатыми или панельными. В связи с этим, держатель для радиатора отопления нужно подбирать индивидуально, исходя из типа фиксации.

Для крепления на стену панельных отопительных батарей производятся специальные кронштейны, которые выглядят как металлические уголки. Одно крыло настенного кронштейна для радиатора отопления закрепляется на стене при помощи анкеров, а другое – оборудовано особыми крючками для навешивания батареи. На самом радиаторе панельного типа предусмотрены скобы, которыми он крепится на крюках.

Некоторые модели стальных панельных радиаторов не содержат крепежных скоб, поэтому их монтаж производится на вертикальных планках с фиксаторами. Поскольку вес у таких батарей невелик, данный тип крепления вполне приемлем.

Трубчатые стальные радиаторы крепятся немного по-другому. Благодаря малой массе конструкции, для ее фиксации достаточно всего 2 верхних опор. В нижней части радиатора устанавливают пластиковые клипсы, которые упирают в стену, чтобы удерживать батарею в вертикальном положении.

Можно ли красить чугунные радиаторы

Батареи из чугуна можно и нужно красить, чтоб предотвратить образование ржавчины, поддержать презентабельность конструкции. Если радиатор находится в удручающем состоянии, его лучше демонтировать и сделать промывание

После этого важно качественно зачистить поверхность, дать ей просохнуть. В этом случае не подходит простое обтирание ветошью

Покраска производится в два слоя. Каждый шар должен хорошо высохнуть. Правильная полимеризация исключит растрескивание покрытия в процессе нагрева чугуна.

При выборе ЛКМ нужно убедиться, что продукт обладает термостойкостью (до +80° и выше). Из огромного количества разновидностей отдавать предпочтение следует алкидным и акриловым краскам. Выпускают специальное покрытие для системы отопления. На банке так и указывается «радиаторная краска».

Приобретая новую батарею, можно заказать у производителя покраску в любой цвет. Покрытие наносится с применением современных технологий. Благодаря этому ЛКМ держится долго.

Устройство чугунных батарей

Чугунные отопительные приборы состоят из следующих деталей:

  • нагревательная секция, заполняемая теплоносителем;
  • соединительные ниппели – втулки с наружной резьбой, используемые для стыковки соседних секций;
  • торцевые заглушки;
  • переходные пробки для подключения труб либо кранов;
  • прокладки из паронита или резины – искусственного каучука EPDM.

Примечание. Минимальное число секций (ребер) в одном радиаторе – 3 шт. Делать меньше не принято – слишком мала теплоотдача, да и выглядит некрасиво.

Нагревательные элементы стягиваются между собой ниппелями, во избежание течи стыки уплотняются прокладками. Паронит используется на старых радиаторах советского производства, современный аналог – уплотнитель EPDM. Показанный на чертеже ниппель закручивается длинным торцевым ключом со специальной насадкой.

Боковые отверстия крайних секций закрываются глухими или проходными пробками, куда подсоединяются трубопроводы. Завод-изготовитель либо реализующий продукцию магазин может дополнительно комплектовать батареи подвесными кронштейнами и ручным клапаном сброса воздуха – краном Маевского.

Чугунные радиаторы, их преимущества и недостатки, разновидности

Несмотря на то что они используются уже более века, популярность чугунных радиаторов продолжает оставаться на высоте. Они изготовлены путем отливки, имеют толстые стены и предельно простую, но надежную конструкцию. Особенно часто их ставят в загородных домах и на дачах, поскольку они идеально подходят к отопительным системам, работающим на твердом топливе. Ремонт их значительно проще, чем аналогов из других металлов. К тому же современные чугунные радиаторы производятся по вполне модным дизайнерским разработкам. На них помещают декоративные узоры или иные изображения. Особенно модны сегодня радиаторы, оформленные в стиле “ретро”. Они могут иметь различный объем и форму и внешне уже мало напоминают своих собратьев, производимых во времена СССР. Главными преимуществами, которыми обладают чугунные радиаторы, являются следующие.

Крайне высокая устойчивость к коррозии. В процессе использования поверхность чугуна покрывает оксидная пленка, препятствующая коррозионным воздействиям. К тому же эта поверхность настолько твердая, что практически не повреждается твердыми фрагментами, которые периодически попадают в систему отопления вместе с горячей водой.

Так выглядит радиатор, изготовленный из чугуна.

Способность долго сохранять тепло. Через час после прекращения подачи теплоносителя чугунный радиатор сохраняет 30% тепла, в то время как стальной – только 15%.

Огромный срок эксплуатации. Если при отливке чугуна не возникло дефектов в виде воздушных камер и микротрещин, то чугунные радиаторы могут служить по несколько десятилетий. Известны экземпляры, успешно функционирующие и 100 лет, и более.

Особенности химического состава чугуна исключают возможность электрохимической коррозии. Никаких конфликтов с подающим трубопроводом из пластика не возникнет.

Простота конструкции и несложный процесс производства диктуют невысокую стоимость и доступные потребительские цены чугунных радиаторов.

Главным недостатком всех чугунных изделий, в том числе и отопительных радиаторов, является их большой вес. Именно поэтому настенное крепление их батарей можно производить только на капитальной стене, имеющей большой запас прочности. К тому же монтаж их требует больших затрат труда и длится много времени. Другим существенным недостатком считается долгий срок нагревания, что является оборотной стороной способности долго хранить тепло.

Виды чугунных радиаторов

Схема устройства радиатора.

Эти радиаторы отопления технические характеристики могут иметь различные, но конструктивно они делятся на три категории: трубчатые, секционные и панельные. Первые имеют большой внутренний объем и представляют собой неразборную конструкцию из двух труб большого диаметра, объединенных в два контура. Как правило, они используются в помещениях с большим внутренним объемом. Обычно это общественные или производственные здания. Вторые составляют основную массу чугунных отопительных батарей. Они собираются из отдельных секций в зависимости от того, какая мощность отопления нужна в определенном помещении. Ими отапливаются чаще всего жилые комнаты или кабинеты. То, сколько весит такая батарея, напрямую зависит от количества секций и внутреннего диаметра. Ее главное преимущество в том, что по мере необходимости можно убавлять или увеличивать количество секций уже готовой функционирующей схемы.

Панельные радиаторы представляют собой плоские прямоугольные пластины, в которых проложены каналы для подачи теплоносителя. Их можно устанавливать как последовательно, так и параллельно. Однако они имеют практически те же технические характеристики, что и секционные. Имея тот же объем теплоотдачи, такие радиаторы намного более громоздки и сложны при установке. В то же время ремонт представляет большие проблемы. Именно поэтому их уже почти не используют, постепенно заменяя более современными образцами.

Чугунные батареи старого и нового образца

Поскольку не было альтернативы, всех устраивали старого образца чугунные радиаторы отопления и их характеристики:

  • температура циркулирующего потока (вода и пар) до +110°C;
  • давление в системе до 15 бар;
  • безупречная эксплуатация не менее 20 лет, возможность применения до 50 лет;
  • стойкость к химическим и органическим примесям теплоносителя;
  • невысокая себестоимость.

Чугун известен немалым весом – самый тяжелый металл из применяемых в повседневном обиходе. «Гармошки» были известны из-за большого веса, что создавало немалые проблемы при их транспортировке и установке. Стены, на которые крепились такие батареи, подчас не выдерживали держателей, и обогревающие элементы проседали, нарушая горизонталь. Это вело к завоздушиванию верхнего угла и засорению нижней точки.

Чугунные батареи самые тяжелые из всех

У многих моделей нового образца есть удобные ножки. Еще они отличаются более интересным дизайном, нередко с узорами в виде металлической напайки. В общих чертах эти блоки для обогрева помещения напоминают классические чугунные радиаторы, но они более:

  • легкие;
  • эстетичные;
  • устойчивые к загрязнениям;
  • эффективные в плане теплоотдачи относительно батарей советской эпохи.

Большинство новых чугунных батарей отличаются положительными характеристиками:

  1. Масса намного меньше, в отличие от старых, с весом до 112 кг.
  2. Высокий коэффициент теплоотдачи.
  3. Есть практичные гладкие образцы и с узорной поверхностью (дизайнерские), что дает возможность органично вписать в любой интерьер – классика, ретро и модерн.
  4. Доступные расценки на весь модельный ряд теплового оборудования из тяжелого металла.
  5. Оборудование работает при разном уровне pH (кислотная или щелочная реакция воды).
  6. Предлагаются гладкие металлические модели и с окрашенной поверхностью (поддаются перекрашиванию в предпочитаемый цвет).

Чугунный радиатор с узорной поверхностью (дизайнерский)

Критерии выбора отопительных батарей из чугуна

Основные показатели, по которым выбирают тепловое оборудование:

  • металл;
  • эстетика образца;
  • КПД батареи (тепловая отдача);
  • разновидность отопительной системы;
  • долговечность и надежность модели;
  • разновидность подключения;
  • способ обогрева помещения (не во всех случаях есть подоконная ниша для батарей).

Качество батарей из чугуна проверено временем, поэтому они остаются востребованными, несмотря на немалый вес и специфику. Российский рынок изобилует предложениями не только отечественного образца, но и чугунных радиаторов зарубежного производства. Это известные бренды, выпускающие тепловое оборудование в таких странах:

  1. Британия;
  2. Словакия;
  3. Чехия;
  4. Италия;
  5. Турция;
  6. Китай.

По форме российские и импортные модели практически не отличаются, если не говорить о дизайнерских моделях. Существенное отличие – качество литья и самого чугуна. Из-за этого радиаторы зарубежного образца имеют более гладкую поверхность, что благоприятно отражается на снижении их массы.

Чугунные радиаторы — долговечные и надежные

Изделиям из тяжелого металла (от любого производителя) свойственна высокая устойчивость к коррозии металла. Однако постепенно все они засоряются из-за теплоносителя, поступающего из металлических труб.

Нельзя не вспомнить, что чугунные батареи медленнее разогреваются, чем модели из другого металла, но и остывают дольше. Эта способность по-разному оценивается потенциальными покупателями, но ее нельзя отнести ни к достоинствам, ник недостаткам изделий из этого металла

При покупке важно обращать внимание на технические параметры, включая теплоемкость, чтобы правильно рассчитать количество «ребер» на одну комнату

Сегодня в продаже можно найти не только цельнолитые конструкции, но и высокохудожественные секционные образцы из серого чугуна. Их литье производится по особой технологии в формах, обеспечивающих отменные характеристики приборов.

Цена на отечественные и импортные батареи из чугуна тоже разнится. Сравнение можно увидеть в таблице.

Таблица 1

Стоимость 1 секции, руб.
МС-140 (Беларусь)Viardus Termo (Чехия)Kiran (Украина)Demrad 350 (Турция)Nostalgia (Retro) 500/180 (Турция)
От 340От 425От 335От 400От 2120

Устройство и принцип работы алюминиевых радиаторов

Благодаря особенностям конструкции и материала, из которого они изготовлены, алюминиевые радиаторы показывают самый большой коэффициент теплоотдачи. Модели часто отличаются лаконичным внешним видом, приемлемой стоимостью.

Радиаторы из алюминия имеют четкие геометрические формы, современный дизайн. Однако после волны аварий, связанных с этими отопительными устройствами они потеряли большой спрос. Сегодня потребитель выбирая устройство для отопления, более внимательно изучает особенности.

Алюминиевые модели могут иметь различные размеры и мощность. Радиатор представляет собой несколько отдельных секций или коллекторов. Для их производства используются различные сплавы алюминия, других металлов.

Самая распространенная высота устройств – 35, 50 см. По длине такие системы могут набираться в зависимости от необходимого количества секций. Заводские радиаторы поставляются секциями по 10 штук. И это можно назвать преимуществам, так как заводская скрутка намного более прочная.

Роль теплоносителя в таком радиаторе играет вода, которая может оказывать негативное влияние на устройство. Для того, чтоб обезопасить его от окисления многие производители обрабатывают внутреннюю поверхность полимерным составом. Радиаторы, которые не прошли такую обработку являются непригодными для использования в многоэтажных застройках.

На сегодняшний день можно выделить два типа алюминиевых радиаторов:

  • обычная модель, рассчитанная на 6 атм.;
  • усиленная модель, рассчитанная на 16 атм.

Стоит отметить, что недорогие, малобюджетные модели больше подходят для использования в частных домах, домах с индивидуальной системой отопления.

Недостатки

  • Большой вес, из-за которого требуется применять мощные крепления. Именно этот недостаток отталкивает многих покупателей. В зависимости от модели, вес одной секции может составлять 6-7 кг, таким образом вес 7-им секционного агрегата может доходить до 50 кг. Для его установки могут потребоваться физически крепкие парни.
  • Для заполнения широких секций радиатора требуется большой объем теплоносителя. Этот недостаток не позволяет их использовать совместно с тепловым насосом.
  • Неприглядный внешний вид старых классических моделей. Многим не по душе внешний вид старых радиаторов второй половины 20-го века, считается, что они непривлекательны, неказисты и даже уродливы. Однако, как говориться, на вкус и цвет товарищей нет, во многих домах они до сих пор работают и не кого не тревожат. Благодаря надежности и не высокой цене, они продолжают устанавливаться и в современных постройках. Однако для тех, кому они все-таки не нравятся, были разработаны чугунные дизайнерские радиаторы отопления, которые помимо красивого внешнего вида, отличаются высокой ценой.

Такой отопительный прибор украсит любое помещение.

Итак, самыми дорогими приборами являются литые чугунные радиаторы ретро стиля с всевозможными орнаментами и рисунками на внешней поверхности. Их стоимость может доходить до 40 тыс руб/шт. Например стоимость 9-ти секционного Demrad Retro Z9 составляет 40 100 руб, а стоимость 3-ех секционного Demrad Retro Z3 около 16 000 руб. Зато за такие деньги владелец дома получает настоящее произведение искусства, которое может украсить любое помещение.

В общественном помещении.

Радиаторы МС-140 – это одни из самых старых и наиболее распространенных отопительных приборов на всем постсоветском пространстве. Их используют как в жилых, так и в производственных помещениях. В настоящий момент их производство осуществляет «ОАО Сантехлит» (Брянская область, пос. Любохна) — крупнейший завод в России по производству секционных чугунных отопительных батарей. Первое изделие из чугуна на этом заводе было выпущено еще в 1755 году. Также производство МС-140 осуществляется на «Минском заводе отопительного оборудования».

Популярность МС-140 вполне оправдана:

Большое сечение каналов, благодаря чему редко образуются засоры. Даже в случае образования засоров, их можно легко удалить

Благодаря крупному сечению батарея обладает высокими гидравлическими характеристиками; Устойчивость к гидроударам и коррозии; Не имеет значение качество теплоносителя, что важно в системах отопления от ТЭЦ. Некоторые популярные модели

Некоторые популярные модели

Konner Modern это современные чугунные радиаторы отопления, в которых сочетаются красивый внешний вид и высокая теплоотдача. Глубина их секций всего 80 мм, это практически в 2 раза меньше, чем у МС-140-500, при практически такой же мощности — 0,150 кВт, что только на 10 Вт меньше, чем у его более массивного собрата. Это делает батареи Konner Modern более экономичными, т.к. необходимо нагреть практически в 2 раза меньше теплоносителя.

Также пользуются популярностью чугунные батареи моделей ЧМ-1 (одноканальный), ЧМ-2 (двухканальный), ЧМ-3 (трехканальный), которые производятся на Чебоксарском агрегатном заводе. Они характеризуются повышенным рабочим давлением (1,2 МПа) и температурой (до 150°С). Благодаря этому их можно использовать в паровых системах отопления.

С вмонтированным в кирпичную стену подводящим трубопроводом.

Тема почему не меняют батареи в не приватизированной квартире за счет жкх

Когда усиленно муссируется тема о срочной необходимости замены существующих радиаторов на новые, то кто-то заинтересован в сбыте радиаторов или в оказании платных услуг, составляющих круглую сумму в масштабах МКД. Решение о тотальной смене отопительных приборов вправе принимать УК на общем собрании собственников помещений. Прежде чем вынести такой вопрос на суд владельцев, необходимо провести ряд расчетов с экономическим обоснованием в пользу того или иного варианта.

Замена батарей – вопрос, который решить без вмешательства должностных лиц УК невозможно. Даже если квартирные радиаторы можно отключить от стояка и счесть их собственностью владельца квартиры, то все равно эти приборы задействованы в общей системе теплоснабжения. О порядке уведомления об отключении электроэнергии в квартире за неуплату читайте здесь.

Соединение секций

Предварительно нужно определить количество секций. Общепринятое правило: одна секция обогревает 2 кв. м. пола при высоте стены 2,7 м. Аналогично можно подсчитать при другой высоте помещения. Кроме того, свойства радиатора можно уточнить у продавца. Округления при расчете производятся в большую сторону. Стоит учитывать утепленность помещения.

Соединяются секции ниппелями в верхней и нижней части с помощью специальных ниппельных ключей. Эти инструменты имеют плоский конец с одной стороны, а с другой – отверстие, в которое можно вставлять лом или железный прут для облегчения работы.

Нипель чугунный

Ниппель – отрезок трубы с выемкой для уплотнительного резинового кольца и нанесенной с обеих сторон резьбой.

Стыковочные окна должны иметь разнонаправленную резьбу, чтобы при закручивании ниппель соединял секции. Процесс должен происходить одновременно с двух сторон, поэтому нужно два человека. На стороны секции с левой резьбой ключ нужно крутить вправо, а с правой резьбой – влево.

Для герметичности можно использовать сантехнический лен, но лучше приобрести специальные паронитовые прокладки. Они более долговечны и переносят высокие температуры. Дополнительно на резьбу ниппеля можно нанести герметик.

Паронитовые прокладки для чугунного радиатора

Если в системе отопления будет использоваться антифриз, нельзя наносить на льняную подмотку олифу. Она быстро разъедается антифризом. В результате герметичность нарушится и придется заново раскручивать и собирать секции. Лучше обработать резьбу стойким к химическому воздействию герметиком и поставить паронитовые прокладки.

Соединение радиаторов из чугуна

Секционные

Наиболее часто встречающаяся продукция.

Они могут быть выполнены из:

  • чугуна;
  • алюминия;
  • комбинации металлов, к примеру, стали и алюминия. Такие отопительные приборы называют биметаллическими.

Собирается такой радиатор из секций. Пример, чугунная батарея в квартире. Количество секций влияет на теплоотдачу прибора. Появившиеся на рынке алюминиевые модели также являются сборными.

Они не только более эстетичны по внешнему виду, легче, но и их секция в 2 раза мощнее чугунной.

Чугунные

Появились такие отопительные батареи более 100 лет назад, но до сих пор они пользуются популярностью среди потребителей из-за невысокой стоимости и низкой теплоинерции.

  1. Конструкция может использоваться не только в системах водяного отопления, но и парового, так как способна выдерживать температуру до 130˚С.
  2. Чугун способен после нагрева еще долго отдавать тепло. Поэтому их повсеместно применяли в домах старой постройки, где даже в случае отключения отопления на короткое время, комната не успевала остыть.
  1. Радиатор требует гораздо больше времени для нагрева до нужной температуры, что в настоящих реалиях связано с лишними потерями энергоносителя. В настоящий момент в новых домах их применяют довольно редко.
  2. Производители изменили внешний вид прибора, сделав их более современным, однако это не изменило его технических характеристик радикально. Как и ранее, одна стандартная секция рассчитана на 1-1,2 м2 комнаты.

Алюминиевые

Появились как реальная альтернатива чугунным радиаторам отопления.

  1. Оборудование существенно легче по весу, батарею из 10 секций без труда можно поднять на любой этаж своими руками, без помощника.
  2. Теплоемкость радиатора уступает чугунному. Зато они быстро нагреваются до нужной температуры и примерно в 2 раза мощнее отдают тепло.
  3. Обладают эстетичным и аккуратным внешним видом, что дает им отлично вписываться в современный интерьер.
  4. Расход топлива серьезно экономится, благодаря быстрому нагреву секции.
  5. Самостоятельная установка не составит труда, за счет небольшого веса отопительного прибора.

Биметаллические

Внешний вид прибора напоминает предыдущий вариант. Отличаются они конструктивно – снаружи радиатора алюминий, внутри — нержавеющая сталь, которые спаяны между собой.

Это дает возможность существенно увеличить их прочность. К тому же теплопроводность данных батарей выше, чем у алюминиевых.

Следует также отметить, что эти обогревательные приборы не так прихотливы к качеству теплоносителя, поэтому их можно устанавливать не только в системах индивидуального отопления, но и центрального. Соответственно и цена устройств выше. При расчете приборов, обычно учитывают, что одна секция способна обогревать 1,4 м2 при стандартной высоте потолков.

Вес радиатора небольшой и сравнимый с алюминиевым. Инструкция по установке также не отличается. Устройства практически идентичны в своем исполнении.

Как рассчитать количество секций для спальни

Существует несколько методов определения количества сегментов. Самый простой вариант предусматривает использование формулы: N = (100 х S)/Q

Расшифровка значений:

  • N – кол-во секций;
  • S – площадь комнаты;
  • Q – показатель теплоотдачи секции.

В вычислениях используется усреднённая величина – 100 Вт. Именно такая мощность устройства необходима для отопления 1 м2.

Получить более точный результат можно, учитывая такие факторы, как:

  • высота потолка;
  • толщина стен;
  • кол-во окон;
  • климатические особенности региона;
  • с какой стороны расположена комната и пр.

Всё это называется поправочные коэффициенты. Им присваиваются обозначения К1…К10. Формула с их участием выглядит следующим образом: N = K1 х K2 х…K10 х (100 х S)/Q. Данный вариант считается максимально точным.

Технические характеристики и цена чугунных батарей отопления

Для загородного дома общепринято использовать радиаторы, рассчитанные на давление в 6 атмосфер. Чтобы определить тепловую мощность радиатора для каждой комнаты, применяется простой расчет чугунных батарей отопления:

  1. Если помещение имеет одну наружную стену и окно, для отопления 10 м2 жилой площади хватает 1 кВт тепловой мощности.
  2. Если у комнаты две наружные стены и одно окно, то для каждых 10 м2 жилой площади понадобится 1,2 кВт тепловой мощности.
  3. Если комната имеет две наружные стены и два окна, то для каждых 10 м2 жилой площади понадобится 1,3 кВт тепловой мощности.

Можно использовать и более сложные расчеты, но и такой простой подход всегда себя оправдывал. Далее для определения тепловой мощности радиатора необходимо рассчитать, сколько кВт выделяет одна секция чугунного радиатора, и рассчитать необходимое число секций для одной комнаты.

Батарея отопления чугунная МС-140 – самые распространенные приборы отопления, которыми комплектуют объекты гражданского и промышленного сектора.

Батареи МС-140 просты в применении – чугун имеет отличные антикоррозийные свойства, нетребователен к качеству теплоносителя, а большое сечение каналов для теплоносителя предотвращает засоры и облегчает чистку радиатора.

Небольшое гидравлическое сопротивление чугунных батарей позволяет комплектовать ими системы отопления как с принудительной циркуляцией, так и с естественной циркуляцией.

Хорошее сопротивление гидравлическим ударам позволяет устанавливать радиаторы МС-140 в любых многоэтажных зданиях.

Дешевизна, надежность в работе и простое обслуживание – главные положительные моменты чугунных батарей МС-140.

Батареи чугунные, изготавливаемые согласно ГОСТ 31311-2005, ТУ 4935-005-00288372-05, устанавливаются в системах отопления производственных, общественных и жилых зданий с температурой теплоносителя до 130°С, и с давлением до 0,9 Мпа или 9 атмосфер.

Используются секционные двухканальные батареи:

  • Длина одной секции – 93 миллиметра
  • Высота – 588 миллиметров
  • Глубина – 140 миллиметров
  • Тепловой поток одной секции – 0,16 кВт
  • Площадь нагревающейся поверхности – 0,24 м2
  • Емкость – 1,4 литра
  • Вес чугунной секции – 7,1 кг.

Сколько стоит чугунная батарея отопления?

Прежде чем купить чугунные батареи отопления, тщательно изучите цены на них. Ниже приведены цены на некоторые модели чугунных радиаторов по состоянию на начало 2013 года:

Стоимость чугунных батарей (одна секция/рублей)

Радиатор чугунный МС-140

Радиатор чугунный KIRAN 92/500

Радиатор чугунный VIADRUS TERMO 500/95

Радиатор чугунный Nostalgia (Retro) 500/180

Радиатор чугунный Demrad 350

от 340

от 335

от 425

от 2120

от 400

Монтаж

Перед установкой нужно слить воду с системы отопления. При необходимости лучше использовать насос. Если работает центральное отопление, то замену радиатора своими руками нужно согласовать с коммунальными службами. Старые батареи и крепления нужно снять.

Расположение радиатора

Для правильной циркуляции теплого воздуха при установке радиатора нужно соблюдать условия:

  1. Центр батареи должен совпадать с центром подоконника. Допускается отклонение в сторону не больше 2 см.
  2. Ширина батареи составляет от половины до 2/3 от ширины окна.
  3. Расстояние от радиатора до пола должно быть в пределах 6-12 см.
  4. Верхний край радиатор должен располагаться в 5-10 см от подоконника.
  5. Расстояние между стеной и батареей – от 2 до 5 см.
  6. Существует мнение, что систему отопления нужно вешать с наклоном приблизительно в 1 см, чтобы воздух скапливался со стороны крана воздухоотведения. По нормам СНИПа радиатор должен висеть ровно. Это предотвратит скопление воздуха.
  7. Если в помещении несколько радиаторов, они должны быть расположены на одном уровне.

Правильное расположение чугунной батареи

Установка. Профессионалы рекомендуют

Присоединение чугунного радиатора к системе отопления  чуть тяжелее, чем монтаж алюминиевых радиаторов своими руками. Этот процесс включает в себя следующие этапы:

Определение места вкручивания кронштейнов для последующего закрепления. Если радиатор будет не один, нужно использовать шаблон из тонкой фанеры. В нем просверлить точки расположения кронштейнов и через них сделать наметки в местах будущего расположения радиаторов. Количество кронштейнов определяется так: один на метр площади ширины радиатора. Два держат вверху, а третий внизу, в центре. Радиатор должен быть хорошо закреплен и не шататься, иначе в местах соединения с трубами могут со временем образоваться трещины. Если батарея тяжелая, а стена не очень прочная, лучше использовать подставки.

Установка кронштейнов

  • Просверлить отверстия глубиной не меньше 12 см и укрепить в них кронштейны цементным раствором. Концы кронштейнов должны быть закруглены для лучшего сцепления с трубой.
  • К радиатору со стороны подсоединения к трубе прикрутить терморегулятор. С другой стороны присоединить кран воздухоотвода,

Установка терморегулятора на чугунную батарею

Если в системе отопления нет кранов для перекрытия воды, нужно прикрутить их к обеим трубам. При однотрубной системе понадобится установка байпаса.
Поставить радиатор на кронштейны, проверить уровнем точность расположения.
Присоединить конструкцию к системе отопления с помощью сгонов

Важно соблюдать герметизацию. Для надежности лучше использовать сварку.

Подключаем батарею к системе отопления

Для проверки качества соединения требуется тестирование опрессовкой всей системы. Лучше найти и пригласить специалиста, чтобы быть уверенным в качестве проделанной работы.

Чугунные радиаторы довольно громоздкие. Для улучшения их вида можно установить декоративные экраны нужного цвета.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
