Датчик тяги газового котла: подробная инструкция, принцип работы контроля тяги в котлоагрегатах с открытой и закрытой камерой сгорания, как проверить, отключить и заменить, цены на популярные модели

Способы восстановления и повышения тяги

Причины снижения тяги обычно являются понятными и легко устраняемыми:

  1. Засорение дымохода. Это может произойти вследствие сажеобразования или попадания в него пыли и грязи из вне. Регулярная очистка дымохода даже при самых благоприятных условиях эксплуатации является нормой. Сделать это можно, например, металлическим ершом на длинной проволоке. Стенки дымохода должны быть максимально чистыми, иметь ровную поверхность.
  2. Недостаточная теплоизоляция дымохода. При недостаточном утеплении большая часть дымохода охлаждается, вследствие чего уже не наблюдается существенный перепад температур, необходимый для достаточного разрежения.
  3. Ошибки в проектировании дымохода. Чаще всего это недостаточная его высота, она должна быть не менее 5 м. Существуют и нормы высоты относительно конька крыши (см. фото ниже). Слабая тяга возможна и при недостаточном диаметре дымохода, чрезмерном количестве колен, негерметичности.


Оптимальная высота дымохода согласно СНиП 41-01-2003. Отдельно стоит отметить ременные явления обратной тяги, гасящие горелку котла, которые возникают не только из-за неправильной высоты дымохода, но и отсутствия грамотно подобранного, защищающего от ветра, дефлектора на нем.

Газовые котлыИнструкцииКотлы

Как проверить работоспособность

Разрыв контактов датчика тяги регистрируется системой управления котла как ошибка дымоудаления и отображается на дисплее жёлтым светоиндикатором.

Когда модель агрегата не оснащена такими средствами информирования, то заподозрить неисправность защитного элемента можно и по внешним признакам:

  • котёл периодически самопроизвольно отключается, хотя видимых сбоев в работе не наблюдается (дымоотведение стабильное, пламя ровное, перегрева нет);
  • котёл сначала включается и работает некоторое время нормально, но через 20–30 минут отключается, при этом повторный розжиг возможен только вручную.

Чтобы проверить работоспособность датчика и убедиться (опровергнуть), что проблема действительно в нём, нужно воспользоваться одним из трёх способов:

  • прикрепить небольшое зеркало в месте расположения датчика – его поверхность не должна запотевать в процессе активного использования отопления;
  • наполовину прикрыть отверстие дымоотвода – если датчик работает, то котёл быстро выключится и включится (вручную) сразу после изъятия заслонки;
  • отключить контур отопления и полностью открыть кран ГВС – в этом режиме затухание котла с высокой вероятностью свидетельствует о поломке реле.

Если в трёх случаях проверка показала, что датчик исправен, а котёл всё равно периодически тухнет, значит нужно замерить интенсивность самой тяги, как таковой. Также есть вероятность срабатывания датчика «вхолостую» при сбоях питания автоматики, например, при кратковременных перепадах напряжения в сети.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Но бывает и другой вид неполадки – когда сам датчик тяги как деталь в порядке, а ложные срабатывания возникают из-за нарушения связей цепи контактов. Обнаружить это можно только если снять и осмотреть защитный элемент: его контакты должны быть не окислены и крепко держаться на корпусе.


Так выглядят окислившиеся контакты. Нужно чистить наждачкой.

В случае отсутствия видимых повреждений, нужно замерить тестером сопротивление самого датчика – в норме оно минимально (равно сопротивлению щупов), не более 1–2 Ом.

При наличии сопротивления следующий шаг – зачистить спиртом контакты и клеммы цепи, поджать их плоскогубцами, просушить, а затем вернуть всё на место.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

  • по способу определения температуры;
  • по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

  1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
  2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
  3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
  4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

  • термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве;
  • позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

  • проводные, передающие данные на контроллер по проводам;
  • беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Как установить датчик тяги газового котла

Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке

Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:

  • показатель минимальной высоты от поверхности пола достигает 150 см;
  • максимальная высота от пола равна 170 см.

Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см

Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима

Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.

Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления

Пошаговый процесс установки:

  1. После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
  2. Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
  3. К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.

Проверка работоспособности

Если наблюдаются проблемы в работе котла, то может потребоваться замена датчика. К примеру, если происходит регулярное выключение горелки, но проблемы в системе отвода газов горения не наблюдаются. Также нужно проверить работу устройства когда происходит его периодическое отключение через 20-30 минут.

Чтобы проверить исправность датчика котла нужно рассмотреть 3 способа:

  1. Возле устройства прикрепить обычное зеркало. Если датчик работает штатно, то поверхность зеркала не должна покрываться конденсатом.
  2. Простой способ проверки путём неполного перекрытия дымохода. Работающий датчик оперативно подаст сигнал, и оборудование отключится.
  3. Если в качестве отопительного оборудования используется двухконтурный котёл, то для проверки прибора можно перевести его в режим ГВС, без теплоснабжения. Затем открыть кран на мощную струю воды. Здесь ситуация обратная – отключение датчика будет признаком его проблемной работы.

Существует множество производителей датчиков тяги. Среди них такие лидеры рынка, как Junkers, KAPE, Sitgroup, Евросит. Некоторые производители котлов (Baxi, Данко) производят приборы для своего отопительного оборудования. Необходимо правильно подбирать датчики для того оборудования, которое используется (газовые колонки, настенные или напольные котлы)

Важно периодически проверять исправность датчика тяги котла

Как работает датчик тяги в газовом котле?

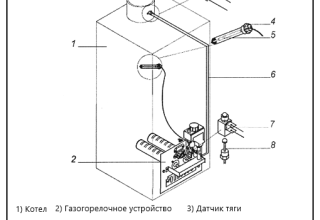

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

  • Из-за засорения дымохода;
  • При неправильном расчете размеров дымохода или некорректной его установки.
  • Если сам газовый котел был установлен неправильно;
  • Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Почему в газовом котле срабатывает датчик тяги

Причины, по которым срабатывает система безопасности, отключающая работу газового отопительного оборудования, различные. Некоторые связаны с допущенными ошибками при монтаже системы дымоудаления. Другие, непосредственно указывают на сбой самого датчика тяговых характеристик:

  • Нарушения в устройстве системы дымоудаления – высота дымохода рассчитывается исходя от отдаленности трубы от конька кровли. Оптимальное расположение, ровно по центру крыши. В таком случае, оголовок возвышается над коньком не менее чем на 0,5 м.
  • Сильные ветра – газовую горелку может задуть при сильном порыве ветра. Чтобы не произошло задувания, устанавливают стабилизатор тяги газового котла, непосредственно на участке выходного патрубка.
  • Недостаточные тяговые характеристики. Датчик срабатывает при температуре 950-1500°С. Затруднение отвода дыма, приводит к перегреву внутри системы дымоудаления и отключению газового клапана.
  • Сбои в работе контроллера и узлов – время от времени, потребуется проводить обслуживание котла. Во время работ, проверяется состояние дымохода, отсутствие нарушения в подключении и работа турбины (в теплогенераторах с закрытой камерой сгорания).При необходимости, специалист выполнит регулировку зазора датчика тяги, что увеличит предельную температуру, при которой наблюдается срабатывание контроллера.

Со временем, потребуется чистка датчика газа. Сажа образуется при сжигании сжиженного топлива, неправильной регулировки подачи воздуха и газа на горелку, и другим причинам.

Как в котле на газе, проверить датчик тяги

Замена датчика тяги, требуется при серьезных сбоях в работе котла. На необходимость серьезного ремонта, указывают следующие признаки:

  • Постоянное отключение работы котла, хотя видимых нарушений в системе дымоотведения нет.
  • Теплогенератор включается и работает некоторое время, приблизительно 20-30 минут, после чего отключается. Повторный розжиг, происходит не ранее полного остывания контроллера.

Проверить и убедиться в неисправности датчиков тяги отопительных газовых котлов, можно следующим способом:

  • В месте крепления контроллера, устанавливают зеркало. Во время работы котла, поверхность не должна вспотевать.
  • Определить нарушение тяги в котле, можно прикрыв дымоход заслонкой наполовину. Котел должен моментально отключиться.
  • Двухконтурный котел переключают в режим ГВС без отопления. Воду открывают на полную мощность. Если теплогенератор в этом режиме отключается, с 95% вероятности, неисправность именно в контроллере тяговых характеристик.

Если сам контроллер работает исправно, стоит проверить тягу. Отключения происходят и при сбоях в работе автоматики. При любых нарушениях, оптимальное решение – вызов специалиста газовой службы на дом.

Как избавиться от обратной тяги?

Один из способов, позволяющих справиться с обратной тягой, заключается в применении дефлектора – механического вентилятора, функция которого заключается в подсосе дыма из дымоходной трубы (прочитайте: «Как сделать дефлектор на трубу своими руками»). Еще один регулятор тяги дымохода – это шибер, представляющий собой специальную заслонку. Один шибер обычно закрепляется в дымоходном канале, а второй – либо в самой печи, либо в ее дверце. Попробовав различные варианты их расположения, можно найти оптимальный, позволяющий решить проблему с тягой.Как сделать регулятор тяги своими руками, детали на видео:

Иногда обратная тяга может иметь временный характер, возникая на несколько дней. Такое может происходить в начале отопительного сезона, когда в сырую осеннюю погоду печь растапливается после длительного простоя. В данном случае накопленный в трубе холодный воздух действует как ограничитель тяги дымохода, и дым, вместо того, чтобы выходить на улицу, начинает заполнять помещение. Для решения проблемы временной обратной тяги следует выяснить причину ее возникновения, а затем – устранить.

Дополнительно еще можно использовать стабилизатор тяги дымохода, обеспечивающий подачу воздуха и тем самым оптимизирующий силу его движения по дымоходу.Стабилизатор оснащен защитным клапаном, который предотвращает возникновение чрезмерного давления. Ликвидировать холодный воздух в трубе после длительного перерыва можно при помощи обычной бумаги. Достаточно сжечь несколько листов, чуть подогретый воздух начнет подниматься по дымоходу и вытолкнет холодный.

Типы датчиков контроля

Данные датчики могут быть выполнены в различных вариантах: с пластиковыми круглыми, прямоугольными или квадратными корпусами. Контакты датчика обозначены следующим образом: COM, NO и NC. Контакты для работы котла – NO (normal open) и COM. Бывают типы датчиков с закрытой контактной группой, расположенной внутри самого изделия. Но принцип работы всех датчиков идентичен.

Таким образом, при всем многообразии форм и вариантов прессостатов для газового котла, работают они схожим образом. При возникновении определенной разрежённости воздуха в камере котла, происходит замыкание контактов датчика, соединенного с платой.

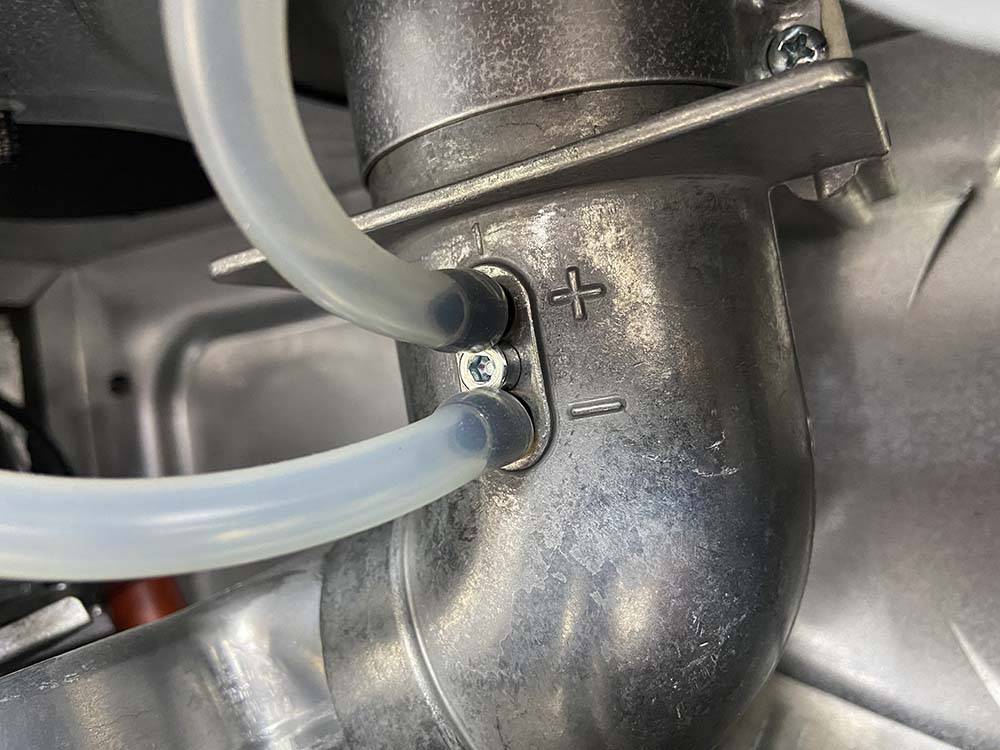

В настенном котле турбированного типа сверху расположен дуцерат для замера давления, продуцируемого вентилятором. Он имеет два контакта «+» и «-». Ещё в трубе есть приспособление для замера выходящего газа и КПД котла. В видео ниже вы можете посмотреть, как нужно замерять воздушный поток, разрежающий воздух в самой камере. Для этого необходимо подключение микроманометра к «плюсу» и «минусу». На микроманометре также имеются положительный и отрицательный полюс, подключение производим в соответствии этим данным.

Ставим котел в режим максимальной производительности (смотрите инструкцию своего котла).. Дисплей микроманометра показывает разряжение в камере котла, продуцируемое вентилятором. Если на дисплее отображается отрицательное значение, значит нужно перепроверить подключение. Т.е. минус трубки должен идти к минусу, а плюс – к плюсу. Имеем показания микроманометра 1,2 mbar. Т.е. это – давление, которое производит вентилятор в процессе эксплуатации.

Здесь проверяется давление и работа датчика тяги

Прессостат, контролирующий вентилятор газового котла, располагается в непосредственной близости к нему и соединён с ним силиконовыми трубочками. Для того чтобы увидеть принцип работы, необходимо разобрать котел.

Когда крышка с котла снята, слышен усиленный шумовой эффект. Это объясняется тем, что в котел поступает избыточное количество кислорода. При закрытой камере создаются специальные принципы работы разряженного воздуха для более бесшумной работы вентилятора. К вентилятору идет трубка из силикона. Трубка вентури снимает разряжение в вентиляторе, далее идет связь с устойством для осуществления контроля.

Если датчиком тяги будет зафиксирован недостаток или отсутствие тяги, котел переходит в режим блокировки. Горелка не будет функционировать до тех пор, пока в трубке не будет создано отрицательное давление для того, чтобы котел мог работать. При искусственном создании отрицательного давления при помощи рта, последует включение горелки. Цикл контроля происходит всегда и при малейшем понижении или исчезновении тяги, работа котла будет прекращена.

На корпусе датчика тяги газового котла есть надпись с коэффициентом давления, при котором он будет включаться. В рассматриваемом варианте – 52/42. При создавшемся давлении в 52 Па, замыкаются контакты и посредством запускающего механизма в электронной плате, происходит включение горелки. Второе число 42 означает то давлении, ниже которого будет происходить размыкание контактов. Т.е. в данном примере контакты смыкаются при 52 Па, а размыкаются при 42 Па.

Обратите внимание на показатели давления

Здесь можно использовать и другие релейные варианты давлений. Допустим, с показаниями 60/47 Па. При небольшом отличии от заводского варианта, тоже вполне подходящий вариант. Желательно использовать прессостаты на то же давление или же более пониженное. К примеру, прессостат марки Ariston можно рассматривать, как рабочий вариант.

Диагностика проблем и пути их решения

Если у вас не работает газовая колонка, снабжённая автоматической системой безопасности, нужно удостовериться, что проблема кроется в срабатывании одного из датчиков:

  1. Если у вас сработает датчик тяги, то в помещении, скорее всего, в этот момент будет чувствоваться запах гари или газа. Чтобы удостовериться, что дело действительно в неправильной тяге, поднесите к дымоходу ладонь или лист бумаги. Если тяга нарушена и воздух идёт от дымохода внутрь помещения, то решение проблемы зачастую заключается в вызове печника, который прочистит дымоход от сажи и осевших в нём продуктов сгорания.
  2. Датчик перегрева сработает в вашей газовой колонке, если причиной чрезмерного повышения температуры является загрязнение теплообменника. Действовать нужно следующим образом: открыть окна и двери, подождать, пока помещение очистится с помощью свежего воздуха и котёл остынет, затем обратиться к квалифицированному специалисту.
  3. Если у вас установлен датчик ионизации, то он может стать причиной невозможности разжечь запальник из-за того, что сопла запальника забиты копотью, а время безопасного розжига, запрограммированное в сигнализаторе наличия пламени, истечёт. Выход в этой ситуации – очистить сопла у запальника и повторить попытку розжига. Если она не увенчалась успехом, следует обратиться к квалифицированному мастеру.

От автора: привет, друзья! Газовая колонка — это довольно сложная конструкция, состоящая из многих элементов. Каждый из них играет важную роль в работе устройства. В случае поломки некоторых из этих элементов неполадка видна сразу же, для этого не требуется проводить какое-то тестирование. А вот датчик тяги для газовой колонки как проверить? И для чего вообще нужна эта деталь? Именно об этом и пойдет речь в сегодняшней статье.

Вообще, газовая колонка — отличное отопительное устройство. Не зря оно является самым популярным у владельцев как квартир, так и частных домов. Котел обладает высокой эффективностью, не требует слишком сложного обслуживания, а используемое топливо обычно стоит буквально копейки.

Единственный недостаток данного оборудования — это возможная опасность его эксплуатации в случае каких-либо неполадок. Всем известно, что утечка газа, например, может иметь страшные последствия, вплоть до взрыва, разрушения дома и гибели людей. Поэтому каждый элемент колонки должен работать идеально, любая неполадка должна тут же исправляться, а категорически вышедшая из строя деталь подлежит замене.

Поэтому крайне важно своевременно обнаружить поломку. Для этого производятся регулярные проверки системы, причем, как правило, выполняются они специалистами газовой службы. Но и вы сами можете периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей

Одной из таких частей конструкции является датчик тяги

Но и вы сами можете периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей. Одной из таких частей конструкции является датчик тяги.

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

  1. Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
  2. Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

  1. Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
  2. Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
  3. Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

  • поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
  • на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Особенности эксплуатации и техника безопасности

За любыми датчиками необходим уход, чистка и контроль их состояния. Именно для этого раз в год проводится обслуживание газовой службой, с которой у вас заключен контракт. Чаще всего это фирма, устанавливавшая вам колонку. При неисправности датчика его подвергают на начальном этапе– чистке. Если поломка повторяется множество раз, раз. То требуется замена детали.

Газовые колонки – благо, но всегда необходимо тщательно следовать технике безопасности. Потому что утечка газа может обернуться непоправимой трагедией.

Датчики газовой колонки необходимо чистить и ухаживать за ними

Чтобы избежать всего этого, необходимо быть предельно внимательными и осторожными. Никогда не забывать о проверке оборудования. Не использовать неисправную колонку. Не отключать датчики системы защиты.

Датчики системы защиты газовой колонки – неотъемлемая ее часть. Благодаря им можно всегда чувствовать себя в безопасности и не беспокоиться об аварийной ситуации.
