Невидимое тепло: виды декоративных экранов для радиаторов отопления

Штукатурка

Нанести раствор на плоскость очень непросто. Для работ понадобится тонкая металлическая полоса, шириной 3 – 5 сантиметров и длиной на 10 – 15 сантиметров больше, чем радиатор. Штукатурку или шпатлевку разводят немного гуще, чем обычно, чтобы она не стекала с узкой полоски металла. Раствор наносится на кромку полосы по всей ее длине, а саму полосу с нанесенной смесью пропускают в пространстве за батареей, под углом в сорок пять градусов. Процесс очень напоминает работу с правилом – выполнять оштукатуривание нужно по тому же принципу.

Когда раствор будет нанесён на всю площадь за обогревающим прибором, смеси нужно дать время на высыхание, а после, при помощи той же металлической полосы произвести шлифовку поверхности, прикрепив к ней наждачную бумагу.

Этапы монтажа

Самое разумное: предусмотреть установку теплоотражающего экрана на этапе строительства – после черновой отделки, до монтажа отопления.

Если ремонт завершен, и радиатор на месте, придется его снять.

Размер экрана должен соответствовать рабочей поверхности отопительного прибора.

Тогда он будет незаметен и не испортит интерьер.

В производственных помещениях, где эстетика не важна, стоит увеличить площадь на 10 процентов, чтобы обеспечить максимальный отражающий эффект.

Стена под окном очищается от загрязнений и осыпающейся штукатурки, дефекты шпаклюются, неровности убираются наждачной бумагой.

Можно приступать к установке.

Теплоотражающий экран за радиатором крепится обойным клеем, «жидкими гвоздями» или мебельными гвоздиками.

Если места хватает, более надежный вариант – решетчатая основа из тонких деревянных планок.

Дополнительно получаем прослойку воздуха между стеной и листом теплоизоляции.

Она позитивно скажется на теплообмене.

Радиатор возвращается на место.

Важно отрегулировать положение прибора, чтобы между покрытием из фольги и тыльной стороной сохранилось расстояние в полтора сантиметра (минимум). Если есть возможность, делайте зазор больше

Если есть возможность, делайте зазор больше.

В особенном уходе теплоотражающий экран не нуждается.

Достаточно иногда протирать на нем пыль.

Если алюминиевый слой поцарапается или порвется, убрать повреждение поможет металлизированный скотч.

Функциональность от этого не пострадает.

Лучшие способы красиво скрыть радиаторы

Существует несколько способов спрятать батареи, в данном разделе рассмотрим самые популярные и эффективные.

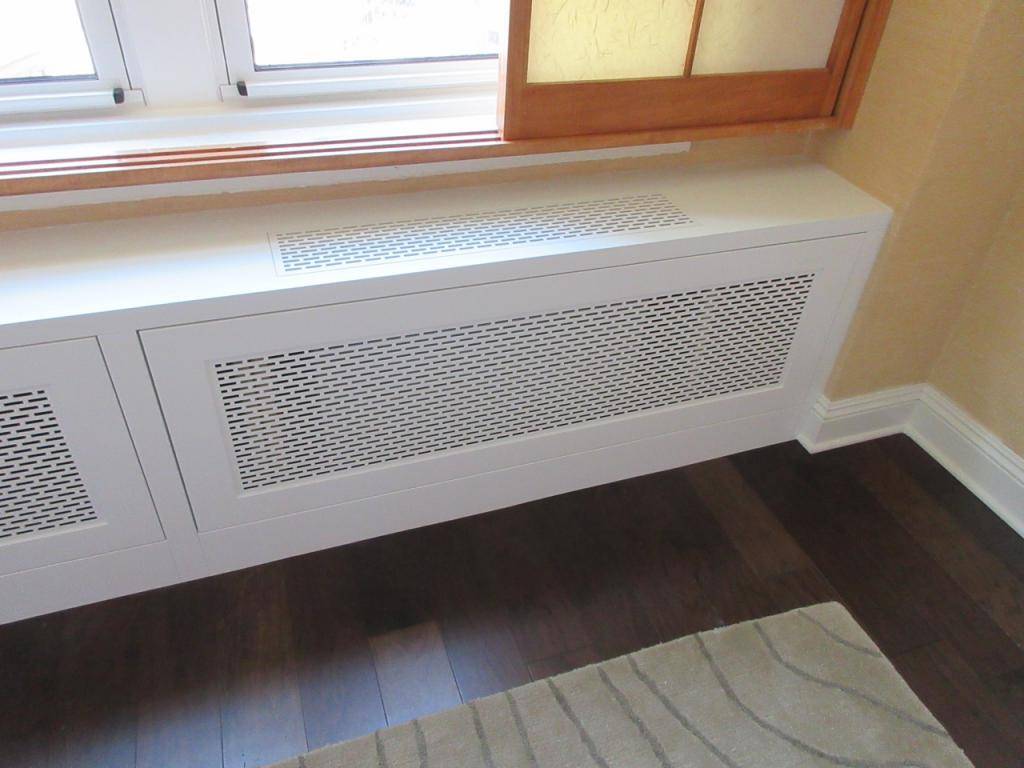

Навесной экран

Является на сегодняшний день самым практичным и востребованным методом, чаще всего такая конструкция создается из металла и имеет свои плюсы:

  • простой монтаж;
  • тепловой обмен остается прежним;
  • может изготавливаться с закругленными углами, что снижает риски травмирования.

Экраны из стекла

Экран, выполненный из стекла, станет интересным и стильным решением, особенно для тех, кто выбирает минимализм или современный стиль в дизайне интерьера. На стекло может быть нанесена фотопечать или различные узоры, но такой способ не является бюджетным вариантом. Монтаж производится на винтовой держатель, но в стене придется сверлить отверстия. Однако радиатор отопления будет стильно защищен. Такой вариант впишется в любой интерьер.

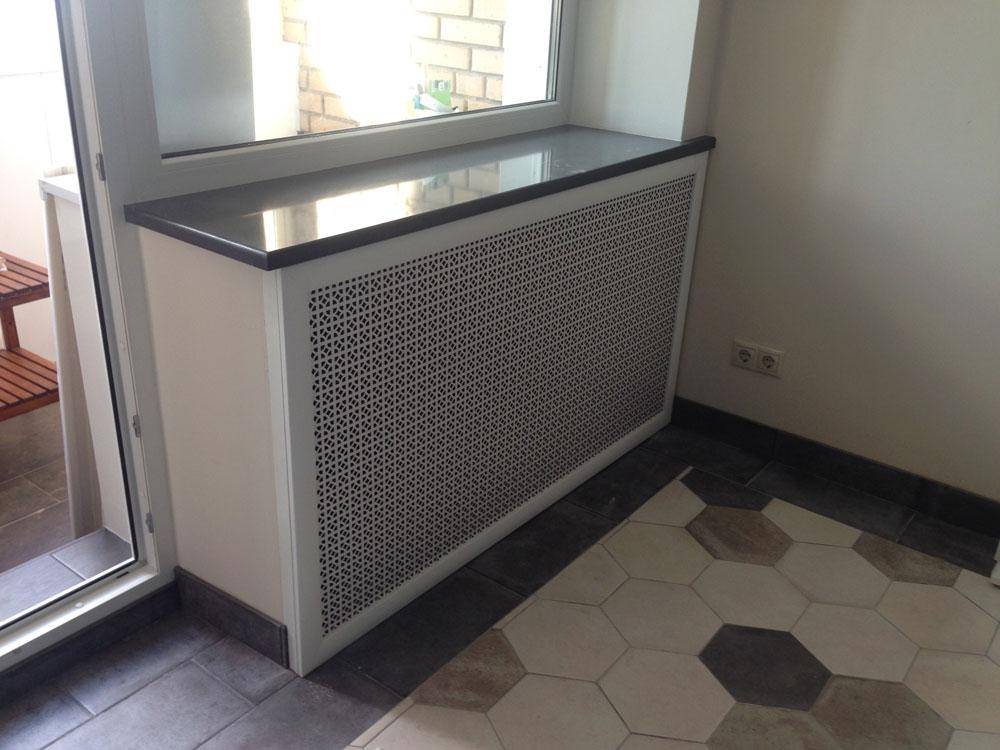

Экраны-короба

Экраны-короба – это отличный вариант для декорирования радиаторов.

  • Помогут полностью спрятать батарею.
  • Короб может стать предметом интерьера.
  • Эраны легко монтировать, за ними просто ухаживать.
  • Защищают от получения ожогов или иных травм.

На фото оригинальный деревянный короб зеленого цвета в интерьере детской.

Шторы в пол

Не забываем и о самом популярном способе спрятать батареи – просто завесить их непрозрачными или полупрозрачными шторами. Использовав этот метод со временем вы даже сами забудет, что за занавесками находятся трубы и радиатор. Главное, подобрать шторы, которые будут гармонично выглядеть и не показывать всем свои видом, что за ними что-то есть.

Покраска в цвет стен

Как спрятать батарею отопления на стене, если другие конструкции «запрещены». Способ один, покрасить ее тем же цветом, что и стена.

Каркас из дерева

Дерево создаст уют и тепло в квартире, а маскировка батареи будет изящной и красивой. Этот вариант для тех, кто обустраивает свой дом в эко-стиле, используя натуральные материалы. Такие способы спрятать батареи могут использоваться в качестве подставки для домашнего декора.

На фото обычные деревянные бруски стильно скрывают батарею в кухне.

Встроенная мебель

Еще одним распространенным способом, чем закрыть батарею отопления, считается мебель, выполненная на заказ, или встроенная мебель (полки, шкафы, откидные столики, места для сидения).

Спрятать радиатор с помощью мебели

Расставьте мебель, к примеру, кресло или письменный стол, таким образом, чтобы оно закрывало батарею. Чугунная батарея не привлекательна для многих, но предметы мебели могут ее скрыть.

Заменить на дизайнерскую модель

Для тех, кто не хочет ничего выдумывать, были разработаны уникальные дизайнерские способы спрятать батареи, которые уже изначально обладают красивым внешним видом и их просто не захочется прятать.

Оригинальные идеи

Существует много креативных идей, которые могут превратить батареи в декоративный элемент:

Кованные изделия

Скрыть радиатор с помощью ткани

Роспись и декупаж батарей

На фото с помощью красивой росписи батарея слилась со стеной.

Спрятать с помощью гипсокартона

Отдельно хотелось бы поговорить о том, как можно спрятать батареи с помощью гипсокартона. Сразу же стоит отметить, что материал имеет свои минусы, однако гипсокартонная конструкция все равно пользуется большой популярностью при ремонте.

  • Материал является экологически чистым, при этом он не подвержен горению.
  • На рынке можно обнаружить несколько разновидностей данного материала.
  • Этот вариант маскировки является бюджетным, а монтаж может осуществляться по-разному, так, как удобно вам.
  • Также именно гипсокартон позволит хозяину квартиры выдумать любой дизайн, что поможет не только закрыть трубы и батарею, но и смастерить дополнительные элементы декора.

А если произойдет поломка или протечка, то всю отделку придется менять заново, однако этот материал является дешевым.

Критерии выбора

Оптимальный выбор материала для монтажа теплоотражающего экрана за радиатором основан на учете отличительных характеристик утеплителей.

К ним относятся:

  • тип материала: фольга, изолон, пенофол, фольгопласт, порилекс;
  • толщина теплоотражающего полотна;
  • плотность и показатель поглощения звуков;
  • теплопроводность;
  • влаго- и паропоглощение;
  • эксплуатационный срок;
  • наличие самоклеящейся основы;
  • температурный режим использования материала;
  • теплоотражающая способность;
  • компания — производитель;
  • стоимость материала.

Примите к сведению: изменение направления тепловых потоков помогает сэкономить расходы на отопление.

Этапы монтажа

Самое разумное: предусмотреть установку теплоотражающего экрана на этапе строительства – после черновой отделки, до монтажа отопления.

Если ремонт завершен, и радиатор на месте, придется его снять.

Размер экрана должен соответствовать рабочей поверхности отопительного прибора.

Тогда он будет незаметен и не испортит интерьер.

В производственных помещениях, где эстетика не важна, стоит увеличить площадь на 10 процентов, чтобы обеспечить максимальный отражающий эффект.

Стена под окном очищается от загрязнений и осыпающейся штукатурки, дефекты шпаклюются, неровности убираются наждачной бумагой.

Можно приступать к установке.

Теплоотражающий экран за радиатором крепится обойным клеем, «жидкими гвоздями» или мебельными гвоздиками.

Если места хватает, более надежный вариант – решетчатая основа из тонких деревянных планок.

Дополнительно получаем прослойку воздуха между стеной и листом теплоизоляции.

Она позитивно скажется на теплообмене.

Радиатор возвращается на место.

Важно отрегулировать положение прибора, чтобы между покрытием из фольги и тыльной стороной сохранилось расстояние в полтора сантиметра (минимум). Если есть возможность, делайте зазор больше

Если есть возможность, делайте зазор больше.

В особенном уходе теплоотражающий экран не нуждается.

Достаточно иногда протирать на нем пыль.

Если алюминиевый слой поцарапается или порвется, убрать повреждение поможет металлизированный скотч.

Функциональность от этого не пострадает.

Что необходимо учесть при маскировке батареи

Перед тем, как приступить к маскировке, необходимо знать несколько важных нюансов:

  • Первым делом нужно понимать, что при любом способе произойдет потеря тепла.
  • Конвекционные потоки воздуха не должны ничем ограждаться, только так можно будет сохранить равномерный обогрев комнаты, а окна не будут запотевать.
  • Для различных ЧП стоит заранее продумать свободный доступ к резьбовым соединениям и радиатору – это может быть окошко или съемная конструкция, к примеру, дверь с петлями.
  • Для ремонта в хорошей доступности должны оставаться кран, термоголовка и другие элементы системы отопления.

Каким должен быть экран для батареи

Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.

Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:

  1. Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
  2. Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
  3. Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
  4. Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
  5. Вся внутренняя поверхность окрашивается в черный цвет.
  6. За радиатором отопления на стене монтируется теплоотражающий экран.
  7. Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.

При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.

При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.

Конструкция

Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.

Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.

Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.

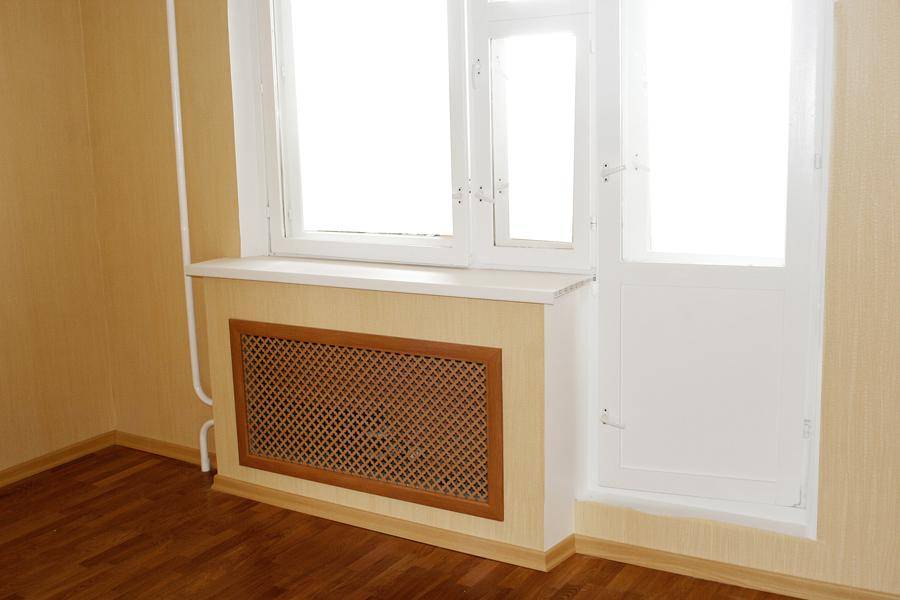

Фальшстенка из гипсокартона с решеткой напротив радиатора.

В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.

В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.

Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.

Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.

Теплоотражающий экран из вспененного полиэтилена

Вещества обладают разной способностью проводить тепло.

Чтобы воспрепятствовать расходу энергии, теплоотражающий экран должен иметь маленькую теплопроводность – не выше 0,05 Вт/(м*К).

Теплоотражающий экран из вспененного полиэтилена

Внутри помещений не рекомендуется использовать конструкции из горючих веществ с неплотной структурой.

Например, выделяющая формальдегиды и микроскопическую пыль минеральная вата для экрана не годится.

Хотя коэффициент теплопроводности у нее подходящий – 0, 039 Вт/(м*К).

Лучше всего зарекомендовали себя теплоотражающие экраны из изоляционных материалов на основе вспененного полиэтилена:

  • пенофола,
  • порилекса,
  • изолона,
  • стизола,
  • тепофола.

Они гипоаллергенны и безопасны для человеческого здоровья.

Теплопроводность разных видов пенополиэтилена колеблется в диапазоне 0,029 – 0,032 Вт/(м*К).

Четыре миллиметра такого барьера сохранит столько же тепла, что и 10 сантиметров минеральной ваты.

Для изоляции между стеной и отопительным прибором хватит слоя в 3-5 миллиметров.

Обязательное условие: теплоизоляционный экран за радиатором должен дублироваться алюминием.

Зачем нужна фольга

Коэффициент отражения теплового излучения у полированного алюминия выше, чем у других металлов.

А значит, внутрь помещения вернется максимум тепла.

Использовать экраны с двухсторонней металлической подложкой не стоит.

Слой фольги со стороны холодной стены функциональной нагрузки не несет – ему просто нечего отражать.

Недобросовестные продавцы в строймаркетах обманывают покупателей, рассказывая о новых металлизированных покрытиях с фантастическими характеристиками.

Это сказки.

Любой отполированный металл преломляет тепловые лучи, но коэффициент отражения ничтожен и не влияет на теплоэффективность.

Стоимость квадратного метра термоотражающего экрана с алюминиевой фольгой дороже, чем с металлизированной пленкой.

Разница невелика – 5-10 рублей.

Плюсы теплоотражающего экрана

Теплоотражающий экран за радиатором решает два вопроса:

  1. увеличивает теплоотдачу – главная цель,
  2. снижает теплопотери.

Все это с минимальными затратами.

Участки за отопительными приборами нагреваются сильнее, чем другие.

Являясь дополнительной изоляцией, экран восстанавливает их теплопроводность наравне с остальной стеной.

Идея не нова.

Она много раз опробовалась на практике и обсуждалась в специализированной литературе.

Об эффективности теплоотражающих экранов говорит

  • Умняков Н.П. – справочное пособие «Как сделать дом теплым» и
  • немецкий инженер Инrольф Тиатор – автор пособия «Отопительные системы» (оригинальное название «Heizungsanlagen»).

По их мнению, теплоотражающий экран за радиатором способен уменьшить теплопотери кирпичной стены толщиной 0,51 метра на 35%.

Минусы теплоотражающего экрана

Гипсокартонный короб

Конструкция из гипсокартона позволит решить вопрос, как закрыть батарею в комнате красиво.

Этот материал прост в обработке, экологичен, доступен в ценовом отношении, сочетается с любыми видами финишной отделки. С его помощью можно в короткие сроки создать короб необходимых размеров и конфигурации. Конструкцию обычно дополняют экраном с отверстиями.

Но не всё так радужно.

  1. Создание короба разумно выполнять на стадии ремонта, чтобы обеспечить одинаковую отделку со стенами.
  2. Конструкция забирает часть свободного пространства, что неприемлемо для маленьких помещений.
  3. Материал боится контакта с влагой и ударного воздействия. В случае протечки, скорее всего, придётся полностью демонтировать гипсокартонный короб.

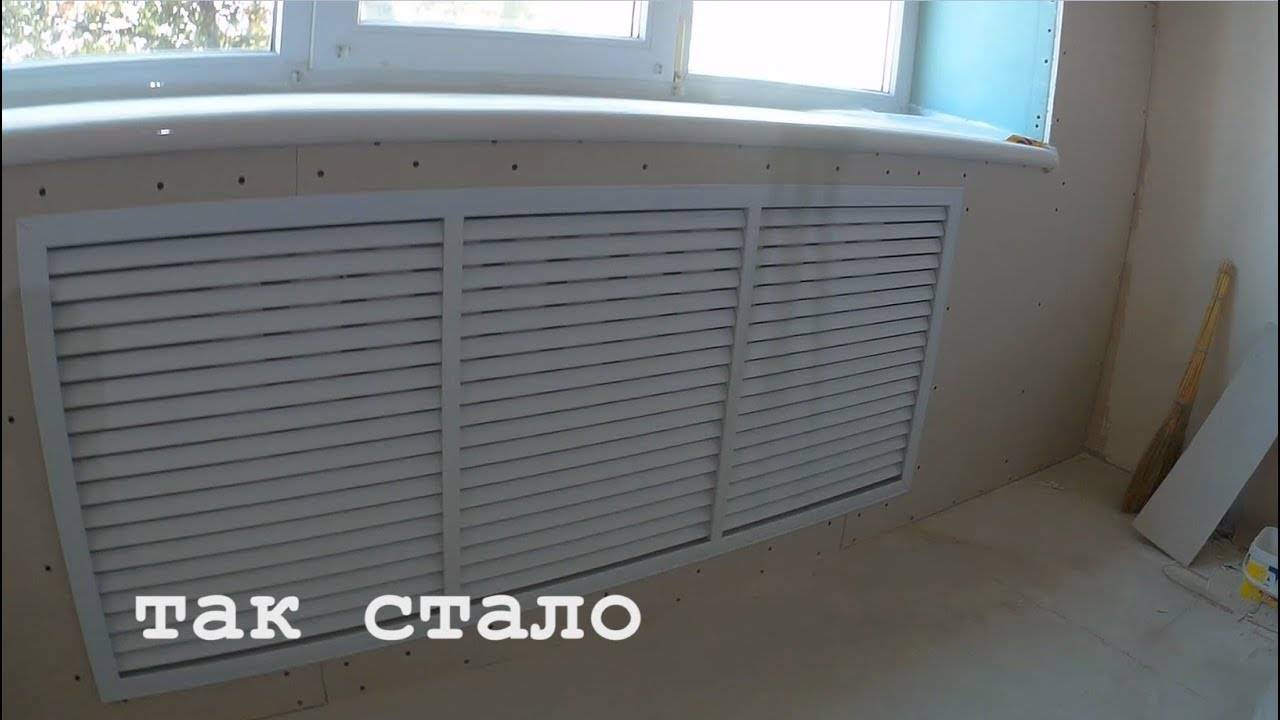

Закрываем батарею декоративной решёткой – Фальшь стена из гипсокартона

Этапы монтажа

Самое разумное: предусмотреть установку теплоотражающего экрана на этапе строительства – после черновой отделки, до монтажа отопления.

Если ремонт завершен, и радиатор на месте, придется его снять.

Размер экрана должен соответствовать рабочей поверхности отопительного прибора.

Тогда он будет незаметен и не испортит интерьер.

В производственных помещениях, где эстетика не важна, стоит увеличить площадь на 10 процентов, чтобы обеспечить максимальный отражающий эффект.

Стена под окном очищается от загрязнений и осыпающейся штукатурки, дефекты шпаклюются, неровности убираются наждачной бумагой.

Можно приступать к установке.

Теплоотражающий экран за радиатором крепится обойным клеем, «жидкими гвоздями» или мебельными гвоздиками.

Если места хватает, более надежный вариант – решетчатая основа из тонких деревянных планок.

Дополнительно получаем прослойку воздуха между стеной и листом теплоизоляции.

Она позитивно скажется на теплообмене.

Радиатор возвращается на место.

Важно отрегулировать положение прибора, чтобы между покрытием из фольги и тыльной стороной сохранилось расстояние в полтора сантиметра (минимум). Если есть возможность, делайте зазор больше

Если есть возможность, делайте зазор больше.

В особенном уходе теплоотражающий экран не нуждается.

Достаточно иногда протирать на нем пыль.

Если алюминиевый слой поцарапается или порвется, убрать повреждение поможет металлизированный скотч.

Функциональность от этого не пострадает.

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

  • Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
  • Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
  • Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
  • Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

  1. Пропитка полимерной эмульсией улучшает теплопроводность.
  2. Лунки от накалывания создают тепловые мостики изнутри наружу.
  3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
  4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
  5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Конструкция

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора

Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами»

В буквальном смысле, если проверить дымом.

На сегодняшний день уже мало кого можно удивить дизайнерскими решениями по оформлению радиаторов отопления. Гораздо реже встречаются обычные, ничем не приукрашенные и никак не оформленные радиаторы. Основными приемами по декоративному оформлению выступают креативное окрашивание или экран – эстетическое покрытие, не препятствующее движению теплого воздуха. И если об окрашивании радиаторов и выборе краски без запаха вы узнали в нашей предыдущей статье, то здесь мы поговорим о том, как сделать экран для батареи отопления своими руками, с подробной фото и видео инструкцией. Как? Читайте дальше.

Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.

Как закрыть батареи правильно – технические правила и советы

Перед тем как закрыть батарею отопления, необходимо учесть несколько технических нюансов:

Имейте в виду, что передача тепла закрытого радиатора сокращается в любом случае, какой бы способ маскировки вы ни выбрали. Главное, чтобы изменение было не существенно.

  • Перед тем как закрыть батарею, приведите ее в порядок: продуйте, промойте (это делается в конце отопительного сезона) и покрасьте.
  • Имейте в виду, что чем плотнее плетение решетки, тем она лучше маскирует радиатор, но тем хуже проводит тепло. Поэтому, выбирая экран для батареи, старайтесь искать золотую середину или делать ставку на теплосбережение.
  • Чтобы потери тепла были минимальны, экран можно поставить на ножки, а в центре вырезать паз.

Закрывая батарею, очень важно не блокировать конвективные потоки воздуха, иначе в комнате будет дуть, а окна начнут запотевать, что в итоге приведет к появлению плесени на стенах. В идеале козырек подоконника должен выступать над батарей не более чем на 30 мм, верх и низ батареи должны быть максимально открыты

Между батареей и экраном должно быть расстояние не менее 35-50 мм. От радиатора до пола и до подоконника должен оставаться зазор около 60-70 мм.

Для решения аварийных ситуаций необходимо предусмотреть свободный доступ к радиатору. Например, решетка короба может быть съёмной, откидной, открывающейся на петлях или выдвигающейся на профилях.

Как минимум для беспроблемного обслуживания в хорошей доступности должны оставаться: узлы подключения к трубам, вентили, термоголовка и резьбовые соединения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
