Доменная печь — назначение, элементы и продукты производства

История

Необходимость совершенствования технологии выплавки железа возникла давно. Легкоплавкие руды, расположенные практически на поверхности земли, не отличались большими объёмами и быстро были израсходованы. Существующая методика выплавки была несостоятельна и не позволяла работать с тугоплавкими рудами. Появилась необходимость в усовершенствовании существующего оборудования и технологии. В первую очередь требовалось увеличить размеры печей и значительно усилить режим наддува.

Первые упоминания о конструкциях, аналогичных доменным печам, обнаружены в Китае. Они относятся к IV веку. В Европе появление доменных печей относят к XV веку, до этого использовались так называемые сыродутные печи. Непосредственным предшественником домны являлся каталонский горн, который использовал технологические приёмы, близкие к методике доменного производства. Его отличительными чертами были:

• Непрерывный процесс подачи шихты;
• Использование мощных установок подачи воздуха с гидравлическим приводом.

Доменная печь XIV века

Объём каталонского горна составлял всего 1 м³, что не позволяло получать больших объёмов продукции. В XIII веке в европейском княжестве Штирия был создан штукофен, увеличенный и усовершенствованный вариант каталонского горна. Он имел около 3,5 м в высоту и два технологических отверстия — нижнее для подачи воздуха, верхнее для извлечения крицы (сыродутного железа). Штукофен выдавал три вида железных полуфабрикатов:

• Сталь;
• Ковкое железо;
• Чугун.

Разница между ними заключалась в содержании углерода — больше всего его было в чугуне (больше 1,7%), в стали его было меньше 1,7%, а в ковком железе содержание составляло 0,04%. Высокий уровень содержания углерода оценивался негативно, так как чугун нельзя ковать, сваривать, из него сложно изготавливать оружие.

Дальнейшее наращивание мощностей и совершенствование технологии послужили толчком к возникновению блауфена, имевшего высоту уже около 5–6 м, способного к выплавке чугуна и железа одновременно. Он уже практически являлся доменной печью, хоть и несколько уменьшенной, упрощённой конструкции. Утвердился двухступенчатый процесс, когда первой стадией было получение чугуна, а второй — выплавка из него железа при усиленном наддуве.

Появление первых доменных печей в Европе относится к концу XV века. Почти сразу подобные конструкции появились в Англии, а в США первые домны созданы гораздо позже — в 1619 году. Первую домну в России на своей мануфактуре в Туле построил А. А. Виниус. Процесс состоял из следующих этапов:

1. Загрузка древесного угля и наддув.
2. Укладка чугунных чушек перед устьем, расплавление, сток чугуна вниз.
3. Потеря части углерода во время прохождения возле фурм.
4. Подача полученного железа к соплу, мощный наддув, при котором лишний углерод выгорал, а мягкое железо оседало на дне.

Железо извлекали со дна горна и проковывали, удаляя жидкий шлак, уплотняя чушки. При таком способе выход готового железа составлял около 92 % от изначального веса чугуна, а его качество значительно превышало показатели кричного продукта.

Серьёзной проблемой стал топливный кризис. Для плавления руды использовался древесный уголь, что привело к истреблению лесов. Проблема выросла до таких размеров, что в Англию ввозили металл из Европы, а позже — и из России в течение 2 веков. Оказалось, что лес растёт медленнее, чем горит. Попытки использования каменного угля показали, что в нём содержится большое количество серы, существенно снижающей качество металла. Было произведено множество опытов, не увенчавшихся успехом.

Следующим революционным открытием стал нагрев воздуха, используемого для наддува. Он позволил заметно снизить расход каменного угля до 36 %. Появились специальные требования к сортности, качеству металла по содержанию марганца, кремния, фосфора. Технология и конструкция печей совершенствовались, дополнялись, понемногу приходя к современному виду.

Стоимость на примере КПД №7

Изготовление доменных печей – это ресурсозатратный и дорогой процесс, который нельзя поставить на поток. Так как домны применяются исключительно в промышленности, их проектирование и сборка осуществляются под конкретный металлургический комплекс, включающий в себя многие объекты и узлы внутренней инфраструктуры. Такая ситуация наблюдается не только в РФ, но и в других странах мира, имеющих собственные объекты металлургии.

Стоимость изготовления и монтажа доменной печи достаточно высокая, что связано со сложностью выполнения работ. Примером может случить большой доменный комплекс №7 под названием «Россиянка», установленный в 2011 году. Его стоимость составила 43 млрд. рублей, к производству были привлечены лучшие инженеры РВ и стран зарубежья.

Комплекс включает в себя следующие узлы:

• приемное устройство для руды,
• приточные станции бункерной эстакады и центрального узла,
• бункерная эстакада,
• компрессорная станция (установлена на литейном дворе),
• установка для вдувания пылеугольного топлива,
• утилизационная ТЭЦ,
• центр управления и административный корпус,
• литейный двор,
• домна,
• воздухонагревательные блоки,
• насосная станция.

Производительность комплекса:

Новый комплекс обеспечивает производство более 9450 тонн чугуна в сутки, полезный объем печи равен 490 куб.м, а рабочей – 3650 куб.м. Конструкция домны обеспечивает безотходное и экологически чистое производство чугуна, в качестве побочных продуктов получают доменный газ для ТЭЦ и шлак, используемый в дорожном строительстве.

Известные уроженцы

• Степанов Михаил Алексеевич (род. 1 июля 1966 года) — российский издатель и предприниматель, кандидат медицинских наук (1994). Окончил ЧГМИ (1989), аспирантуру кафедры нормальной физиологии ЧГМИ (1992). Преподаватель кафедры микробиологии ЧГМИ (до 1993). В 1995 году создал первую в Чите частную типографию. Занимается благотворительной деятельностью. Член попечительского совета православного благотворительного фонда св. благоверного кн. Александра Невского. Имеет диплом Союза журналистов России за большой личный вклад в развитие средств массовой информации Читинской области. Внесен в Книгу Почёта Сибири за большой вклад в формирование единого информационного пространства Сибири.
• Ковалёв, Александр Петрович (род. 12 октября 1950 года) — российский футболист, тренер, заслуженный тренер РФ по футболу (2001).
• Бакшеев, Алексей Проклович (1873 — 1946) — офицер Забайкальского казачьего войска, герой Первой мировой войны, генерал-лейтенант Белой армии, политический деятель эмиграции.

Литература и источники

• Бабарыкин Н. Н. Теория и технология доменного процесса. — Магнитогорск: ГОУ ВПО «МГТУ», 2009. — С. 15. — 257 с.
• Карабасов Ю. С., Черноусов П. И., Коротченко Н. А., Голубев О. В. Металлургия и время: Энциклопедия. — М.: Издательский Дом МИСиС, 2014. — Т. 6. Металлургия и социум. Взаимное влияние и развитие. — 224 с. — 1000 экз. — ISBN 978-5-87623-760-6.
• Толковый металлургический словарь. Основные термины / Под ред. В. И. Куманина . — М.: Рус. яз., 1989. — 446 с. — ISBN 5-200-00797-6.
• Ефименко Г. Г., Гиммельфарб А. А., Левченко В. Е. Металлургия чугуна. — Киев.:Выща школа, 1988. — 352 с.
• Ферсман А. Е. Занимательная геохимия. — М.: Детгиз, 1954. — 486 с.
• Рамм А. Н. Современный доменный процесс. — М.: Металлургия, 1980. — 303 с.
• Товаровский И. Г. Доменная плавка. 2-е издание.- Днепропетровск: «Пороги», 2009.-768 с.
• Андронов В. Н. Экстракция черных металлов из природного и техногенного сырья. Доменный процесс. — Донецк: Норд-Пресс, 2009.-377 с. — ISBN 978-966-380-329-6.
• Г. Н. Еланский, Б. В. Линчевский, А. А. Кальменев Основы производства и обработки металлов. Москва 2005 г.

Понятие доменной печи и плавки

Современная цивилизация неразрывно связана с развитием техники производства, невозможной без совершенствования орудий труда и материалов, используемых для их изготовления.

Среди всех материалов природного происхождения или созданных человеком, самое значимое место занимают черные металлы – сплав железа и углерода с присутствием других элементов.

Сплавы, в составе которых часть углерода составляет 2 – 5%, относятся к чугунам, при наличии углерода менее 2% сплав относится к сталям. Для плавки металлов используется специальная технология доменного производства.

Доменная плавка – это процесс производства чугуна из железной руды, перерабатываемой в доменных печах или, как их еще называют, домнах.

Основными материалами, необходимыми в процессе такого производства, являются:

• топливо, в виде получаемого из каменного угля кокса,
• железная руда, являющаяся непосредственным сырьем для производства,
• флюс – специальные добавки из известняка, песка, а также других материалов.

Доменная печь — устройство для производства чугуна восстановительной плавкой железных руд или концентратов.

Основное оборудование доменного цеха — доменная печь — это круглая шахтная печь, футерованная огнеупорной кладкой.

Для защиты кожуха печи от разгара используют холодильные устройства. Кожух печи и колошниковое устройство установлены на фундаменте и удерживаются колоннами.

Исходный материал для плавки называется шихтой и состоит из железной руды, марганцевой руды, агломерата, окатышей. Шихта на колошник печи подается скипами или ленточным конвейером. Через приемную воронку скипы разгружаются в печь. Воздух подается через воздухонагреватели, продукт плавки выходит через летки в ковши, находящиеся в нижней части.

Современные доменные печи оснащены системой централизованного управления и контроля, обеспечивающей регистрацию показателей приборов и комплексных показателей работы доменной печи — расхода кокса на 1 т чугуна и суточной производительности доменной печи в тоннах.

Применяется дополнительное топливо, что снижает расход кокса и себестоимость чугуна. Усовершенствование конструкции доменной печи направлено на увеличение ее мощности (объема), улучшение подготовки сырья, внедрение новых прогрессивных, высокопроизводительных технологий.

Чугун выплавляют в доменных печах, представляющих собой шахтную печь. Сущность процесса получения чугуна в доменных печах заключается в восстановлении оксидов железа, входящих в состав руды, газообразными (СO, Н2) и твердым (С) восстановителями, образующимися при сгорании топлива в печи.

Процесс доменной плавки является непрерывным. Сверху в печь загружают исходные материалы (агломерат, окатыши, кокс), а в нижнюю часть подают нагретый воздух и газообразное, жидкое или пылевидное топливо.

Газы, полученные от сжигания топлива, проходят через столб шихты и отдают ей свою тепловую энергию. Опускающаяся шихта нагревается, восстанавливается, а затем плавится.

Большая часть кокса сгорает в нижней половине печи, являясь источником тепла, а часть кокса расходуется на восстановление и науглероживание железа.

Доменная печь является мощным и высокопроизводительным агрегатом, в котором расходуется огромное количество материалов. Современная доменная печь расходует около 20000 тонн шихты в сутки и выдает ежесуточно около 12000 тонн чугуна.

Как сделать доменную печь своими руками?

Нюансы

Производство чугуна является высокорентабельным бизнесом, но наладить изготовление черного металла без серьезных финансовых инвестиций невозможно. Доменная печь своими руками в «кустарных условиях» – это просто нереализуемо, что связано со многими особенностями:

• крайне высокая стоимость домны (такие расходы могут себе позволить исключительно крупные комбинаты);
• сложность конструкции, несмотря на то, что чертеж доменной печи можно найти в свободном доступе (выше схемы), собрать полноценный агрегат для производства чугуна не получится;
• физлица и ИП не могут заниматься деятельностью по изготовлению чугуна, на это просто никто не выдаст лицензию;
• залежи сырья для черной металлургии практически исчерпаны, окатышей или агломерата в свободной продаже нет.

Но в домашних условиях можно собрать имитацию печи (мини-доменную печь), при помощи которой можно плавить металл.

Но работы эти требуют максимального внимания и крайне не рекомендуются при отсутствии опыта. Зачем может потребоваться изготовление подобной конструкции? Чаще всего – это обогрев для теплицы или дачи с максимально эффективно используемым топливом.

Инструменты и материалы

Для изготовления конструкции в домашних условиях, надо приготовить:

• металлическая бочка (можно заменить на трубу с большим диаметром);
• два отрезка трубы круглого сечения с меньшим диаметром;
• отрезок швеллера;
• листовая сталь;
• уровень, ножовка по металлу, рулетка, молоток;
• инвертор, набор электродов;
• кирпичи, глиняный раствор (необходимы для фундамента конструкции).

Все работы надо проводить только на улице, так как процесс достаточно грязный и требующий наличия свободного пространства.

Пошаговая инструкция

1. На приготовленной заготовке в виде бочки срезается верх (его следует оставить, так как он понадобиться дальше).
2. Из стали вырезается круг с диаметром, меньшим чем диаметр бочки, в нем делается отверстие для трубы.
3. Труба аккуратно приваривается к кругу, внизу сваркой крепятся отрезки швеллера, которые будут придавливать топливо во время работы печи.
4. Крышка печи изготавливается из отрезанного ранее дна бочки, в котором делается отверстие для закладного люка с дверкой. Также необходимо сделать дверку, через которую будут удаляться остатки золы.
5. Печь обязательно устанавливается на фундамент, так как в процессе работы она очень сильно нагревается. Для этого сначала устанавливается бетонная плита, затем выкладывается несколько рядов из кирпича, образующих углубление в центре.
6. Для отвода продуктов сгорания монтируется дымоходная труба, диаметр прямой части будет больше, чем диаметр корпуса печи (требуется для лучшего отвода газов).
7. Отражатель не является обязательным элементом конструкции, но его использование позволяет повысить КПД печи.

Особенности конструкции

Особенностями такой самостоятельно изготовленной печи являются:

• уровень КПД хороший;
• есть возможность работы в автономном режиме до 20 часов;
• в печи происходит не активное горение, а тление с постоянным выделением тепла.

Главным отличием «бытовой» доменной печи будет ограничение доступа воздуха к камере сгорания, то есть тление дров или угля будет происходит при низком уровне кислорода. По схожему принципу работает и промышленная домна, но бытовая применяется только для отопления, плавить металл в ней нельзя, хотя температура внутри камеры будет достаточной.

Составляющие доменной печи

Доменная печь представляет собой непрерывно работающий агрегат, состоящий из следующих зон:

• Горячее дутьё.
• Зона плавления (заплечики и горн).
• Зона восстановления FeO (распар).
• Зона восстановления Fe2O3 (шахта).
• Зона предварительного нагрева (колошник).
• Загрузка железорудных материалов, известняка и кокса.
• Доменный газ.
• Столб железорудных материалов, известняка и кокса.
• Выпуск шлака.
• Выпуск жидкого чугуна.
• Сбор отходящих газов.

Внутреннее очертание вертикального разреза доменной печи называют профилем печи.

Рабочее пространство печи включает:

• колошник;
• шахту;
• распар;
• заплечики;
• горн.

1. Колошник.

   Верхняя (узкая) часть печи называется колошником. Колошник имеет засыпной аппарат для загрузки шихты (руды, топлива, флюсов) и газоотводные трубы, по которым из доменной печи отводятся газы, называемые доменными или колошниковыми. Часть печи между колошником и распаром называется шахтой.

   Часть печи, обращенная усеченным конусом вверх и поддерживающая шихту в распаре вместе с шихтой и колошником, носит название заплечиков. В этой части печи происходит довольно резкое сокращение объема загружаемых материалов в результате выгорания кокса и образования жидких продуктов плавки.

2. Шахта.

   На долю шахты приходится большая часть общей высоты и объема печи. Профиль шахты, представляющий собой усеченный конус, расширяющийся к низу, обеспечивает равномерное опускание и разрыхление шихтовых материалов.

   Значительная высота шахты позволяет осуществлять тепловую и химическую обработку материалов поднимающимися горячими газами.

3. Распар.

   Это средняя цилиндрическая часть рабочего пространства печи, имеющая самый большой диаметр. Распар создает некоторое дополнительное увеличение объема печи и устраняет возможные задержки шихтовых материалов.

4. Заплечики.

   Это часть профиля печи, расположенная ниже распара и представляющая собой усеченный конус, обращенный широким основанием к распару. Обратная конусность заплечиков соответствует уменьшению объема проплавляемых материалов при образовании чугуна и шлака.

5. Горн.

   Нижняя часть печи, имеющая форму цилиндра, в которой скапливаются продукты плавки — жидкий чугун и шлак, — называется горном. В горне имеются радиально расположенные на одинаковом расстоянии друг от друга отверстия (10—16, в зависимости от размера домны).

   В эти отверстия вставлены из красной меди, бронзы или алюминия трубы с двойными стенками. Эти отверстия носят название фурмы.

   Через фурмы вдувается вентилятором или воздуходувными машинами нагретый в воздухонагревателях (кауперах) горячий воздух. Фурмы охлаждаются водой, циркулирующей в пространстве между стенками труб.

Дополнительные элементы доменной печи

В процессе работы требуются вспомогательные устройства и механизмы, обеспечивающие качественную плавку чугуна. Необходимыми являются устройства для подъема и загрузки исходного сырья в печь.

Доменная печь требует постоянного обслуживания, особенно при выпуске шлака и чугуна. Для этого приспособлены литейные дворы, которые оборудованы мостовыми кранами.

Нагрев воздуха для работы печи, высокая температура плавки при меньшем количестве воздуха обеспечивают воздухонагреватели. К примеру, в печь, имеющую полезный объем 2000 м³, такое оборудование должно подавать в минуту 3800 м³ воздуха, температура которого составляет 1200 градусов.

Пар, образующийся за счет поступления воздуха в воздухонагреватель, должен быть постоянно влажным. Значение этого показателя регулируется при помощи автоматической системы.

Сжатый воздух, который необходим для сжигания топлива, поступает в печь благодаря воздуходувным машинам. Его давление на колошнике у современных печей достигает 25 МПа. Очистка колошникового газа происходит посредством газоочистителя.

Обслуживание и ремонт доменной печи

Любому оборудованию, работающему в круглосуточном режиме, требуется постоянное обслуживание. Регламенты закладываются в технический паспорт оборудования. Несоблюдение графика технического обслуживания влечет за собой сокращение срока эксплуатации.

Работы по техническому обслуживанию доменных печей делятся на периодические и капитальные ремонты. Периодические работы проводятся без остановки рабочего процесса.

Капитальный же ремонт по объему выполняемых работ делится на три разряда. Во время первого разряда производится осмотр всего оборудования, при этом из шахты извлекаются расплавы. Во время второго разряда производится ремонт футеровки, замена вышедших из строя элементов оборудования. При третьем разряде производится полная замена агрегата. Обычно такой ремонт совмещают с модернизацией или реконструкцией домны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство домны

Конструкция домны очень сложная, это большой комплекс, который включает в себя следующие элементы:

• зона горячего дутья;
• зона плавления (сюда входят горн и заплечики);
• распар, то есть зона, где происходит восстановление FeO;
• шахта, где происходит восстановление Fe2O3;
• колошник с предварительным нагревом материала;
• загрузка шихты и кокса;
• доменный газ;
• зона, где находится столб материала;
• выпуски для шлака и жидкого чугуна;
• сбор для отходящих газов.

Высота доменной печи может достигать 40 м, вес – до 35 000 тон, вместимость рабочей зоны зависит от параметров комплекса.

Точные значения зависят от загрузки предприятия и его назначения, требований к объемам получаемого металла и прочих параметров.

Более подробный вариант устройства:

Разряды ремонта домны

Для поддержания рабочего состояния домны регулярно проводится капитальный ремонт (каждый 3-15 лет). Он разделяется на три вида:

1. Первый разряд включает в себя работы по выпуску продуктов плавления, осмотру оборудования, занятого в технологическом процессе.
2. Второй разряд – это полная замена элементов оборудования, подлежащего средним ремонтным работам.
3. Третий разряд требует полной замены устройства, после чего выполняется новая засыпка сырья с правкой колошников.

Системы и оборудование

Доменная печь – это не только установка для получения чугуна, но и многочисленные вспомогательные узлы. Это система подачи шихты и кокса, отвод шлака, расплавленного чугуна и газов, система автоматического управления, кауперы и многое другое.

Принципы работы печи остались такими же, как и столетия назад, но современные компьютерные системы и автоматизация производства сделали домну более эффективной и безопасной.

Кауперы

Современное устройство доменной печи предполагает использование каупера для нагрева подаваемого воздуха. Это установка циклического действия из жаростойкого материала, которое обеспечивает нагрев насадки до 1200°С.

Каупер включает при остывании насадки до 800-900°С, что позволяет обеспечить беспрерывность процесса, снизить расход кокса и повысить общую эффективность конструкции.

Ранее такое устройство не применялось, но начиная с 19 в. оно является обязательно частью домны.

Количество батарей кауперов зависит от размеров комплекса, но обычно их не менее трех, что делается с расчетом на возможную аварию и сохранение работоспособности.

Колошниковый аппарат

Колошниковый аппарат — эта часть является наиболее ответственной и важной, включающей в себя три газовых затвора, действующих по согласованной схеме. Цикл работы этого узла выглядит следующим образом:

Цикл работы этого узла выглядит следующим образом:

Цикл работы этого узла выглядит следующим образом:

• в исходном положении конус поднят, он преграждает выход, нижний конус опущен;
• скип загружает в колошник шихту;
• вращающаяся воронка поворачивается и пропускает сырье через окна на малый конус;
• воронка возвращается в исходное положение, закрывая окна;
• малый конус опускается, загрузка проходит в межконусное пространство, после чего конус поднимается;
• большой конус принимает исходное положение, выпуская шихту в полость домны для переработки.

Скип

Скипы — это специальные подъемники шихты. При помощи таких подъемников калошей из скиповой ямы захватывается сырье, подаваемое наверх по наклонной эстакаде.

Затем калоши опрокидываются, подавая шихту в загрузочную область, и возвращаются вниз за новой порцией. Процесс этот сегодня осуществляется автоматически, для управления используются специальные компьютеризированные узлы.

Фурмы и летки

Сопло фурмы печи направлено в ее полость, через него можно наблюдать течение процесса плавки. Для этого через специальные воздуховоды монтируются гляделки с жаростойкими стеклами. На срезе давление может достигать значения в 2,1-2,625 МПа.

Летки используются для слива чугуна и шлака, сразу после выпуска они плотно запечатываются специальной глиной. Раньше использовались пушки, которые выстраивали пластичным глиняным ядром, сегодня применяются дистанционно управляемые пушки, которые могут подходить к конструкции вплотную. Такое решение дало возможность снизить травматичность и аварийность процесса, сделать его более надежным.

Примечания[ | ]

1. Невероятная история китайских изобретений
2. Загадки сыродутного горна
3. ДОМЕННАЯ ПЕЧЬ
4. Доменная печь
5. Бабарыкин, 2009, с. 14.
6. Бабарыкин, 2009, с. 15.
7. Производство чугуна доменная печь
8. Бабарыкин, 2009, с. 17.
9. Woodcroft B. Subject-matter index (made from titles only) of patents of invention, from March 2, 1617 (14 James I.), to October 1, 1852 (16 Victoriae). — London, 1857. — P. 347.
10. Карабасов, 2014, с. 73.
11. Woodcroft B. Chronological Index of Patents Applied for and Patents Granted, For the Year 1857. — London : Great Seal Patent Office, 1858. — P. 86.
12. Карабасов, 2014, с. 93.
13. Карабасов, 2014, с. 94.
14. Ходаков Ю. В., Эпштейн Д. А., Глориозов П. А. § 78. Производство чугуна // Неорганическая химия. Учебник для 9 класса. — 7-е изд. — М.: Просвещение, 1976. — С. 159—164. — 2 350 000 экз.

I. Доменная печь.

Доменная печь — шахтная печь для выплавки различных сортов чугуна; в ней рабочее пространство вытянуто в высоту; перемешанные топливо и обрабатываемые материалы опускаются навстречу подымающимся газам. Исходные материалы доменной плавки — руду, флюс и топливо — загружают в верхнюю часть печи, называемую колошником; воздух, необходимый для горения топлива, подается в нижнюю цилиндрическую часть, называемую горном, через охлаждаемые водой коробки — фурмы. Сгоревшее у фурм топливо образует горячие газы, которые, поднимаясь снизу вверх, с одной стороны, нагревают до расплавления опускающиеся сверху вниз материалы, с другой — восстанавливают часть железа из руды; газы уходят через колошник печи. Остальная часть железа руды и другие элементы восстанавливаются твердым углеродом топлива и образуют с углеродом, поглощаемым железом, чугун. Чугун и шлак, получающийся от сплавления пустой породы руды, флюса и золы топлива, стекают в нижнюю часть горна печи, образуя два слоя: нижний — чугун и верхний — шлак; и тот и другой выпускаются через особые отверстия — летки. Выше горна находится коническая расширяющаяся вверх часть печи — заплечики, а далее коническая суживающаяся кверху часть — шахта, имеющая часто внизу цилиндрическую форму. Самое широкое место рабочего пространства печи на границе заплечиков и шахты называется распаром.

Конструкция отдельных частей печи и ее вспомогательных устройств преследует две цели: создать правильное распределение материалов и газов по поперечному сечению печи и всемерно уменьшить обязательные и вынужденные остановки в работе печи. Для этого печь должна иметь рациональный профиль (т. е. внутреннее очертание вертикального сечения печи по ее оси) и возможно простые, а главное, надежные и выносливые в работе, отдельные части самой печи и вспомогательных устройств. Величина первоначальных затрат играет в данном случае совершенно подчиненную роль.

Размеры коксовых и древесноугольных печей. В настоящее время доменные печи работают гл. обр. на коксе и лишь отчасти на древесном угле (из коксовых печей получается 99% всей мировой добычи чугуна, а из древесноугольных — только около 1%). Различие между коксовыми и древесноугольными печами заключается гл. обр. в их величине. Коксовые печи, при горючем — коксе — более прочном (сопротивление раздавливанию равно 100—180 кг/см2) и менее растирающемся и размельчающемся при движении шихты в печи, чем древесный уголь (сопротивление раздавливанию равно 30—40 кг/см2 поперек волокон при хорошем выжиге и 5—8 кг/см2 при плохом выжиге), имеют полезную высоту большую, чем древесноугольные; так, при лучшем дургамском (Англия) и коннельсвильском (Америка) коксе полезная высота печей (расстояние от уровня материалов на колошнике до низа выпускного для чугуна отверстия) 25—27 м; при лучшем коксе Донбасса – 23—25 м, а при слабом – 20—23 м; при лучшем сметничном древесном угле — 18 м, при обыкновенном – 15 м. Суточная производительность больших древесноугольных печей равна всего 50—100 т, коксовых же 300—600 и даже 1000 т.

Доменный процесс

Современные печи для плавки чугуна обеспечивают примерно 80 % от общего количества чугуна, с разливочных площадок он сразу подается в электроплавильные либо мартеновские цеха, где и происходит переделка черного металла в сталь с требуемыми качествами.

Из чугуна получают чушки, отправляемые затем производителям для отливки их в вагранках. Для слива шлака и чугуна используются специальные отверстия, называемые летки. Однако в современных печах применяются не отдельные, а один общий леток, разделяемый специальной жароупорной плитой на каналы для подачи чугуна и шлака.

Как работает домна?

Доменный процесс полностью зависит от избытка углерода в полости печи, он заключается в термохимических реакциях, протекающих внутри при загрузке всех компонентов и их нагреве.

Температура в доменной печи может составлять 200-250°С непосредственно под колошником и до 1850-2000°С в активной зоне – распаре.

При подаче в печь горячего воздуха и розжиге кокса в домне повышается температура, начинается процесс разложения флюса, в результате чего повышается содержание углекислого газа.

При понижении столба материала в шихте происходит восстановление монокисла железа, в нижней части столба из FeO восстанавливается чистое железо, стекающее в горн.

По мере стекания железо активно контактирует с углекислым газом, происходит насыщение металла и придание ему требуемых свойств. Общее содержание углерода в железе может составлять от 1,7%.

Топливо для домны

Работает печь для изготовления чугуна на таком сырье как кокс, который происходит в специальных коксовых печах, где выплавляется чугун. Получают кокс из специального коксующего каменного угля. Как правило, на крупном металлургическом заводе, кокс вырабатывается в специальных коксохимических цехах, где в среднем находится по 50-70 печей или камер коксования. Все они объединяются в одну камеру.

Обогрев камеры осуществляется снаружи. Чтобы температура внутри полости печи сохранялась на уровне в 1000 оС, в пространстве между камерами требуется поддержание температуры 1400 оС. Подогрев коксовой батареи осуществляется газом, который смешивается с подогретым воздухом. При коксовании, а также в момент нагревания каменного угля до температуры в 100 оС начинается медленное испарение влаги, а далее при нагревании угля до 350 оС идет его просушивание и удаление смол.

При повышении температуры до отметки в 450 оС начинается размягчение частиц в коксующемся угле, а частички, полученные этим способом, начинают обволакивать некоксующиеся части угля, что образует сплошную массу, а впоследствии единый сплав. Чтобы сделать правильный и качественный состав требуется полное соблюдение всех этапов. Когда тепло массы достигает 480-650 оС, масса начинает выделять органические газообразные продукты сухой перегонки угля.

Если правильно пользоваться производством, то получают до 750 кокса из 1 тонны угля, а также 300м3 коксового газа и практически 35 кг каменноугольной смолы. В том числе 12 кг бензола и 3 кг аммиака. Уголь – это отличный источник тепла, который используют в частных домах для отопления.

Описание и процессы

Основная статья: Доменный процесс

Устройство доменной печи

1 Горячее дутьё 2 Зона плавления (заплечики игорн ) 3 Зона восстановления FeO (распар ) 4 Зона восстановления Fe2O3 (шахта ) 5 Зона предварительного нагрева (колошник ) 6 Загрузка железорудных материалов, известняка и кокса 7 Доменный газ 8 Столб железорудных материалов, известняка и кокса 9 Выпуск шлака 10 Выпуск жидкого чугуна 11 Сбор отходящих газов

Доменная печь представляет собой непрерывно действующий аппарат шахтного типа. Загрузка шихты осуществляется сверху через типовое загрузочное устройство, которое одновременно является и газовым затвором доменной печи. В домне восстанавливают богатую железную руду (на современном этапе запасы богатой железной руды сохранились лишь в Австралии и Бразилии), агломерат или окатыши. Иногда в качестве рудного сырья используют брикеты.

Схема доменного производства

1 железная руда + известняк 2 кокс 3 лента конвейера 4 колошник с аппаратом, предотвращающим уход доменного газа в атмосферу 5 слой кокса 6 слои известняка, оксида железа, руды 7 горячий воздух (с температурой около 1200 °C) 8 шлак 9 жидкий передельный чугун 10 шлаковый ковш 11 чугуновоз 12 циклон для очистки доменного газа от пыли перед сжиганием его в регенераторах 13 13 регенераторы (кауперы) 14 дымовая труба 15 подача воздуха в регенераторы (кауперы) 16 порошок угля 17 коксовая печь 18 резервуар для кокса 19 газоотвод для горячего колошникового газа

Доменная печь состоит из пяти конструктивных элементов: верхней цилиндрической части — колошника, необходимого для загрузки и эффективного распределения шихты в печи; самой большой по высоте расширяющейся конической части — шахты, в которой происходят процессы нагрева материалов и восстановления железа из оксидов; самой широкой цилиндрической части — распара, в котором происходят процессы размягчения и плавления восстановленного железа; суживающейся конической части — заплечиков, где образуется восстановительный газ — монооксид углерода; цилиндрической части — горна, служащего для накопления жидких продуктов доменного процесса — чугуна и шлака.

В верхней части горна располагаются фурмы — отверстия для подачи нагретого до высокой температуры дутья — сжатого воздуха, обогащенного кислородом и углеводородным топливом.

На уровне фурм развивается температура около 2000 °C. По мере удаления вверх температура снижается, и у колошников доходит до 270 °C. Таким образом в печи на разной высоте устанавливается разная температура, благодаря чему протекают различные химические процессы перехода руды в металл.

В верхней части горна, где приток кислорода достаточно велик, кокс сгорает, образуя диоксид углерода и выделяя большое количество тепла.

C+O2=CO2+Q{\displaystyle \mathrm {C+O_{2}=CO_{2}+Q} }

Диоксид углерода, покидая зону, обогащенную кислородом, вступает в реакцию с коксом и образует монооксид углерода — главный восстановитель доменного процесса.

CO2+C=2CO{\displaystyle \mathrm {CO_{2}+C=2\,CO} }

Поднимаясь вверх, монооксид углерода взаимодействует с оксидами железа, отнимая у них кислород и восстанавливая до металла:

Fe2O3+3CO=2Fe+3CO2{\displaystyle \mathrm {Fe_{2}O_{3}+3\,CO=2\,Fe+3\,CO_{2}} }

Полученное в результате реакции железо каплями стекает по раскаленному коксу вниз, насыщаясь углеродом, в результате чего получается сплав, содержащий 2,14 — 6,67 % углерода. Такой сплав называется чугуном. Кроме углерода в него входят небольшая доля кремния и марганца. В количестве десятых долей процента в состав чугуна входят также вредные примеси — сера и фосфор. Кроме чугуна в горне образуется и накапливается шлак, в котором собираются все вредные примеси.

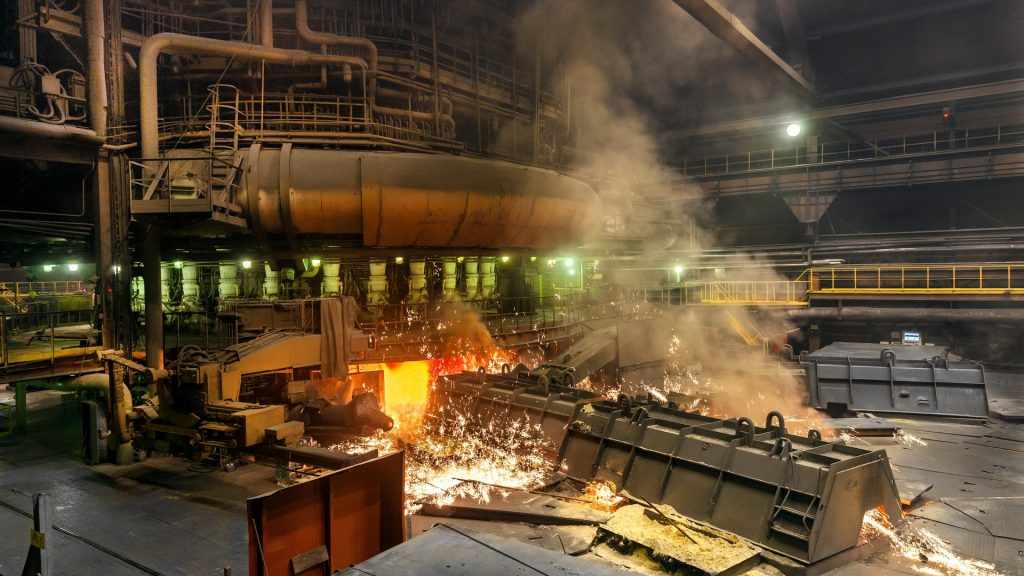

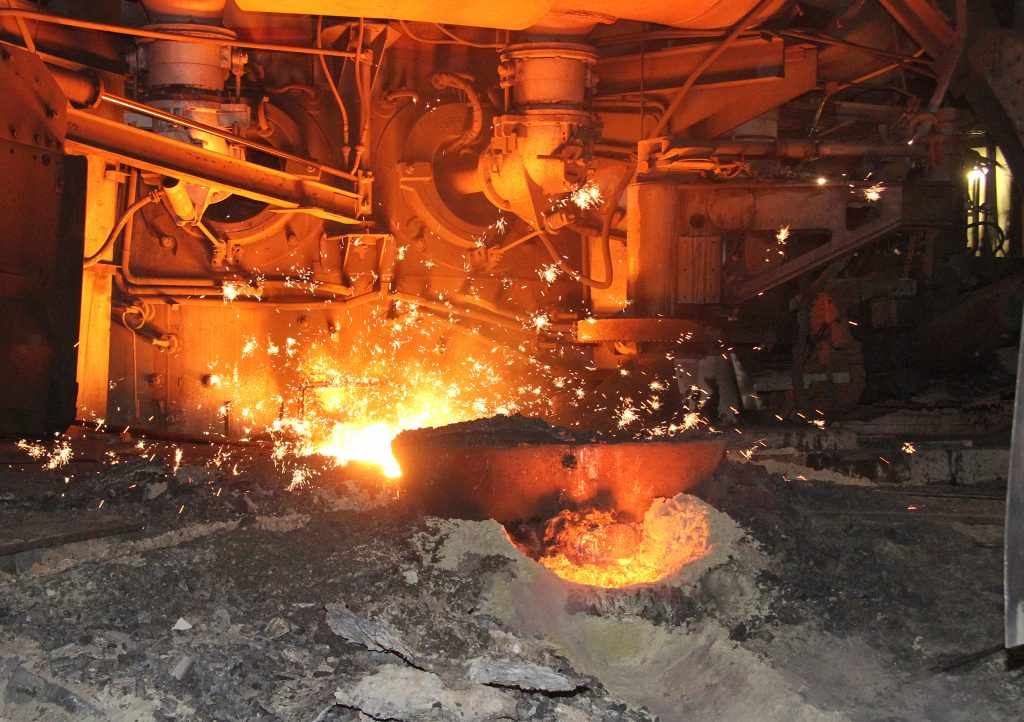

Ранее шлак выпускался через отдельную шлаковую лётку. В настоящее время и чугун, и шлак выпускают через чугунную летку одновременно. Разделение чугуна и шлака происходит уже вне доменной печи — в жёлобе, при помощи разделительной плиты. Отделенный от шлака чугун поступает в чугуновозные ковши, либо в ковши миксерного типа и вывозится либо в сталеплавильный цех, либо в разливочные машины.

Автоматизация доменного производства

Основные направлениями автоматизации и контроля в доменном производстве:

• Химический состав и физические свойства шихтовых материалов.
• Загрузка шихтовых материалов.
• Состояние верхней зоны печи (колошника)
• Состояние шахты печи.
• Параметры комбинированного дутья.
• Состояние нижней зоны печи (горна)
• Технико-экономические показатели плавки.
• Воздухонагреватели
