Как устроена дровяная печь с водяным контуром – преимущества, разновидности, монтаж

Перемываем косточки печи с водяным контуром, или «плюсы» и «минусы» системы

К главным достоинствам такой печи относят…

Способность обогреть дом большой площади. Обычная кирпичная печь за один раз выделяет примерно 6500 Ккал тепла. А эффективность конструкции с водяным отоплением выше этого показателя примерно в два с половиной раза. И это при одинаковом количестве топлива! Так что еще один «плюс» этой печи – невероятная экономичность.

Среди недостатков этого варианта отопления в доме числятся…

Принципиальная важность контроля над печью. Это касается и загрузки топлива, и очистки камеры, где скапливается зола

Также внимания требуют и дымовые каналы: перед тем как затапливать печь, необходимо убедиться, что задвижки этих каналов открыты.

Нецелесообразность использования для приготовления пищи. Летом вы вряд ли будете готовить кушать на печи с водяным контуром, так как это экономически нецелесообразно. Для «кулинарных» целей, скорее всего, придется завести альтернативный источник тепла.

Сложность ремонта. Со временем котел прогорает. От этого не застрахована ни одна печь. А вот замена теплообменника довольно сложный процесс. Чтобы осуществить это, придется разобрать внушительную часть конструкции.

Полезные советы и общие рекомендации экспертов

В некоторых помещениях приходится встраивать печи в нишу или устанавливать на прямоугольные / квадратные основания. Для этого потребуется выполнить разметку и залить фундамент. После сборки корпуса с учетом порядовки закрепить дверцы, топочную камеру, варочную поверхность и прочие элементы.

Во время первого протапливания нужно накалить печь до максимума. Это позволит оценить ее работоспособность и эффективность.

Чертежи будущей печки можно создать своими руками либо заказать у профессионалов. Если у вас отсутствует опыт в проектировании, лучше доверить работу специалистам. Они предложат готовые схемы с учетом ваших требований.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

  • Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
  • Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

  • Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
  • Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
  • Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
  • Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры.
Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении.
Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Преимущества и недостатки водяного контура

Преимущества печного отопления:

  • Нагрев обеспечивается традиционным российским топливом — дровами, не требуется электроэнергии или газа, что позволяет обустраивать независимое собственное отопление.
  • Совмещение функций обогрева, горячего водоснабжения и приготовления пищи.
  • Возможность использования в качестве камина.

Преимущества водяного контура:

  • Возможность равномерного обогрева большого помещения путем правильного размещения радиаторов.
  • Теплоотдача воды значительно выше, чем у воздушного конвекционного потока за счет высокой удельной теплоемкости (4,2 кДж/кгхград);
  • Возможность доставки теплоносителя на значительные расстояния, обеспечивая теплом удаленные помещения дома.
  • Абсолютная безвредность воды для человека и ее негорючесть.

Нельзя не отметить и определенные недостатки таких видов отопления:

  • Инерционность системы, т.е. необходимость времени для заполнения системы водой и ее первоначального разогрева.
  • Сложность регулировки температуры в помещении.
  • Необходимость постоянного участия человека для закладки дров.
  • Невозможность использования печи при отсутствии воды в водяном контуре, что автоматически «включает» отопление летом при приготовлении пищи.
  • опасность замерзания воды зимой внутри системы, если печь длительное время не используется. Это требует сливать ее на время бездействия и заполнять заново при возникновении потребности в отоплении.
  • Коррозионная активность воды увеличивается при ее насыщении кислородом, а вода с повышенной жесткости вызывает появления накипи внутри труб и приборов, что вызывает необходимость периодического контроля состояния металлических элементов.

Кроме того,при обширной отопительной системе циркуляция теплоносителя обеспечивается насосом, а для него нужна электроэнергия

В таких случаях исчезает важное преимущество — электрическая независимость печного отопления. Не следует также забывать о необходимости надежного и безопасного дымохода

Печное отопление с водяным контуром: особенности

Преимущество крупных кирпичных печей перед маленькими металлическими котлами в том, что она аккумулирует тепло, а потом постепенно отдаёт помещению, долго оставаясь тёплой, после завершения топки.

Это преимущество сохраняется и с установленным теплообменником.

Так что печь, как основной источник тепла, нужно размещать в комнате, наиболее нуждающейся в обогреве.

Удобно расположение печи в простенке. Тогда тепло получают два помещения. Одно из них может быть кухня, — на плите готовят, греют воду. А топкой и колодцами её можно развернуть в соседнюю комнату, откуда будет удобней обслуживать.

Водяной контур устраняет главный недостаток печей – их местный прогрев. Нагретая внутри печи вода, разносит тепло по всем комнатам. В доме с водяным контуром не бывает промёрзших углов, кроме того печное отопление может обогреть и двухэтажный коттедж, и большой, многокомнатный дом.

При помощи радиаторов, владелец может распределить тепло, дозировать его для каждой комнаты, уменьшая и увеличивая количество секций радиатора.

Печь своими руками

Существует простая формула по площади помещения, для вычисления среднего необходимого количества секций. В спальне от этого среднего числа можно отнять 1 – 2 секции, а, например, в ванной немного нарастить.

Формула количества секций по площади:

X = S · 100

  • алюминий А 350 = 138;
  • алюминий А 500 = 185;
  • алюминий S 500 = 205;
  • чугун ≈ 160;
  • биметалл L 350 = 130;
  • биметалл L 500 = 180.

К чугунным батареям приведен приблизительный показатель, поскольку он может меняться со временем, зависеть от размера и производителя.

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

  • Возведение корпуса источника тепла, то есть самого камина;
  • Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

  • Доски для монтажа опалубки;
  • Рубероид;
  • Щебень;
  • Песок;
  • Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

Собирать кладку следует из горизонтальных основных рядов

На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина

Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника – небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.

3 Преимущества печного отопления

В русских домах печь занимала особое место и считалась своеобразным «сердцем» дома. Конструкцию изготовляли из кирпичей и глины (сегодня продаются и железные изделия) и всегда размещали в центральной части постройки, а вся бытовая жизнь кипела возле нее. В печи готовилась еда, а зимой она выполняла функцию обогрева помещения.

При этом люди знали, как правильно натопить печку, чтобы даже после угасания огня она продолжала дарить домочадцам тепло и уют. А так как топлива для такой системы было много, печные системы присутствовали практически в каждом доме. Пытаясь обустроить кирпичную печь с водяным отоплением, следует внимательно изучить преимущества этой конструкции:

  1. 1. Установка способна функционировать автономно, не подключаясь к газовым или электрическим магистралям. В качестве топлива используется древесина. В большинстве регионов России дрова бывают очень дешевыми или даже бесплатными.
  2. 2. Работа печи подразумевает реализацию наиболее комфортного лучистого отопления, при котором массивные стенки печи равномерно передают тепло на окружающие предметы и воздух в целом.
  3. 3. Печная установка может выполнять сразу несколько задач: обогревать постройку, использоваться для приготовления еды, подогревать воду.
  4. 4. Возможность следить за открытым огнем в камине, который является обычной разновидностью печи, создает атмосферу уюта и комфорта.
  5. 5. В холодный период массивная конструкция накапливает внушительные объемы тепла, которое будет постоянно раздаваться на окружающее пространство. В летний период печь может выполнять роль кондиционера, ведь если она установлена на отдельном фундаменте, то значительная часть лишней тепловой энергии будет «сбрасываться» в землю.
  6. 6. Ну и главным плюсом печной системы отопления является полная безопасность для окружающей среды. При использовании природного топлива, никаких вредных выбросов в атмосферу не происходит.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

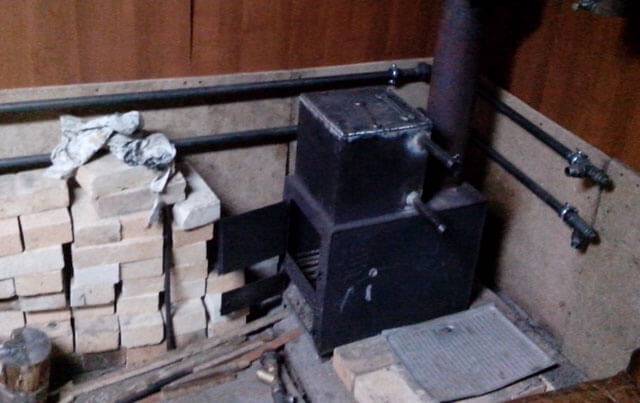

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

  1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
  2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
  3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
  4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

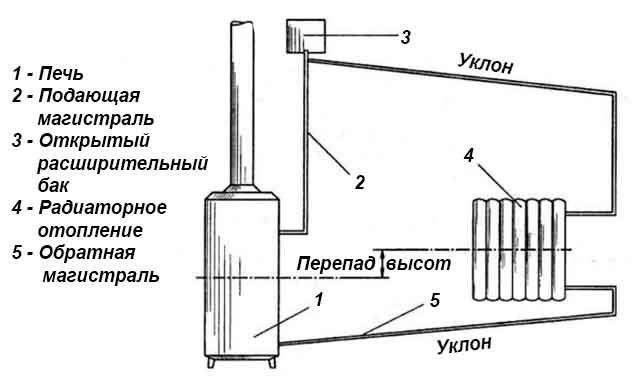

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.

Кирпичная ПВК – особенности эксплуатации

Нередко водяное отопление совмещают не только с камином или современной дровяной печью. Для многих лучшим вариантом станет установка классической кирпичной печи как источника тепловой энергии. Грамотно расширив с помощью водяного контура возможности кирпичной печи, можно качественно прогревать не только ближайшие жилые комнаты, но и всю постройку. Чтобы повысить КПД кирпичной печи, разработаны различные конструкции теплообменников (в их качестве выступают змеевики и регистры). Эксплуатация такой системы в загородном жилье обладает особенностями, в число которых входят:

  • Обустройство. Чтобы сложить качественную печь, а затем провести монтаж водяного отопления, потребуются мастера высокой квалификации.
  • Размер. Габаритная традиционная русская печь занимает много полезной площади и помещается далеко не в каждой кухне. Альтернативой для скромных по размеру помещений станет голландская или шведская кирпичная печь. Такие конструкции характеризуются меньшими размерами, но полной функциональностью.

Схема установки теплообменникаИсточник ogon.guru

  • Улучшение КПД. Максимальный КПД печи не достигает 50%; половина тепла (и денег) безвозвратно исчезает в трубе. Устройство полноценной системы водяного отопления позволяет увеличивать этот параметр до 80-85%, что сравнимо с характеристиками котлов промышленного производства, работающих на твердых видах топлива.
  • Инерционность. В отличие от электрических котлов, на разогрев системы, завязанной на кирпичную печь, потребуется некоторое количество времени.
  • Уход. Сгорающие дрова оставляют после себя золу и пыль. Комната, в которой расположена кирпичная печь, придется убирать часто и тщательно.
  • Требования к безопасности. Неправильная эксплуатация кирпичной печи для дома с водяным отоплением является угрозой не только пожара, но и отравления угарным газом.

О кладке кирпичной печи с водяным контуром в следующем видео:

Создание печи с нуля

Создание любой конструкции начинается с чертежа или рисунка, на котором указаны все размеры, в этом плане водяное отопление от буржуйки в гараже не является исключением. Кроме того перед началом работ следует подготовить набор необходимых инструментов. В частности речь идет о сварочном оборудовании, болгарке, молотке и плоскогубцах. В обязательном порядке нужно приобрести защитную одежду. Другими словами потребуется все, что необходимо для работы с металлом.

В соответствии с чертежом из листов металла вырезают основные элементы, после чего выполняют следующие действия:

  • С помощью сварки соединяют боковые части и заднюю стенку с дном. При этом следует контролировать, чтобы между соединяемыми элементами выдерживался прямой угол.
  • В промежутке между поддувалом и топкой следует расположить перегородку с несколькими продольными отверстиями. Они необходимы для удаления золы, образующейся в процессе горения твердого топлива.
  • В передней части вырезают два отверстия для дверок и приваривают ее к основной конструкции.
  • Приваривают навесы и устанавливают дверцы.
  • К верхней части приваривают трубу для отведения продуктов горения.
  • Проводят проверку качества сварных швов. При отсутствии дефектов приступают к добавлению водяного контура.
