Тарельчатые дюбеля для крепления теплоизоляции
Для крепления теплоизоляции из пенополистирола, минеральной или стекловаты служат специальные приспособления в виде грибков (известные как «зонтики», фасадные или тарельчатые дюбеля/гвозди). Основой надежного сцепления выступает обычная сила трения, данный крепеж применяется только один раз. Как следствие, возрастают требования к подготовке посадочного места и проведению монтажа. Немаловажным фактором является расход материала и его размеры (рекомендуется выполнение предварительного расчета), при использовании меньшего количества или необоснованно коротких деталей теплоизоляция держаться не будет.
Отличительные особенности грибка — широкая шляпка и расширяемая длинная ножка, фиксирующие плиты в вертикальном положении при утеплении стен или в подвешенном состоянии при кровельных работах. Это единственный вид строительных крепежей, полностью проходящий вглубь фасада. Размеры сердечника и гильзы грибка зависят от толщины и свойств утеплителя (от 80 до 300 мм), диаметр шляпки стандартный — 59. Распорные насечки с острыми краями на корпусе способствуют надежности крепления, они обращены в сторону тарелки и не дают дюбелю выйти из стены. На качество фиксации влияет продуманность отверстий на шляпке (или шероховатостей), которые в прямом смысле вдавливаются в утеплитель.
Как производится монтаж теплоизоляции дюбелями-грибками
Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.
Расчет длины дюбелей при креплении утеплителя на кирпичную стену
Расчет количества и длины дюбелей
Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.
Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе
В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.
По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.
Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.
Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.
Поэтапная технология утепления с использованием крепежа в виде грибков
Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

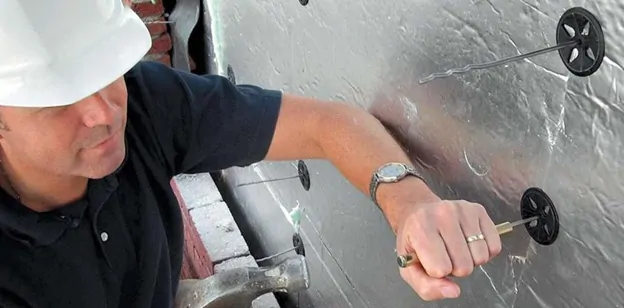

Монтаж фольгированной пароизоляции с помощью грибков
Весь процесс монтажа состоит из нескольких несложных операций:
- Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
- После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
- Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.
При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.
Установка стартовой планки
Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.
В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.
Тарельчатые дюбеля для крепления теплоизоляции
Для крепления теплоизоляции из пенополистирола, минеральной или стекловаты служат специальные приспособления в виде грибков (известные как «зонтики», фасадные или тарельчатые дюбеля/гвозди). Основой надежного сцепления выступает обычная сила трения, данный крепеж применяется только один раз. Как следствие, возрастают требования к подготовке посадочного места и проведению монтажа. Немаловажным фактором является расход материала и его размеры (рекомендуется выполнение предварительного расчета), при использовании меньшего количества или необоснованно коротких деталей теплоизоляция держаться не будет.
Отличительные особенности грибка — широкая шляпка и расширяемая длинная ножка, фиксирующие плиты в вертикальном положении при утеплении стен или в подвешенном состоянии при кровельных работах. Это единственный вид строительных крепежей, полностью проходящий вглубь фасада. Размеры сердечника и гильзы грибка зависят от толщины и свойств утеплителя (от 80 до 300 мм), диаметр шляпки стандартный — 59. Распорные насечки с острыми краями на корпусе способствуют надежности крепления, они обращены в сторону тарелки и не дают дюбелю выйти из стены. На качество фиксации влияет продуманность отверстий на шляпке (или шероховатостей), которые в прямом смысле вдавливаются в утеплитель.
Материалы для производства
Производят фасадные дюбеля таким образом, чтобы они не поддавались атмосферному воздействию, механическим и химическим нагрузкам. Расчётная эксплуатационная температура от −40°С до +80°С. В целях удовлетворения изложенным требованиям для изготовления крепёжных элементов используются следующие материалы:
- Нейлон или полиэтилен низкого давления (ПНД). Применяется для фиксации утеплителей к любым видам стен: бетонным, кирпичным, пустотелым, деревянным. В качестве сердечника применяется металлический шуруп. Выдерживают нагрузку до 450 кг на бетонной стене и 380 кг на кирпичной.
- Стеклонаполненный полиамид. Используется так же для всех видов стен с оцинкованным металлическим сердечником, а так же с полиамидным, армированным стекловолокном. Выдерживает нагрузку до 750 кг.
- Оцинкованное железо. Такой дюбель для теплоизоляции применяется при креплении утеплителя к тонким, пустотелым стенам. Устойчив к ржавчине, принцип действия, в отличие от расклинивания — анкерный. Прочность стены определяет несущую нагрузку дюбеля. От предыдущих образцов отличается высокой стоимостью.
Металлический сердечник применяется при монтаже материалов с большой удельной массой в целях увеличения несущей нагрузки на дюбель. Однако существенный недостаток такой конструкции — мостики холода, возникающие из-за высокой теплопроводности металла. Для устранения данного явления применяется дюбель для теплоизоляции с термоголовкой.
Советы по применению
При выборе тарельчатых дюбелей следует обратить внимание на некоторые нюансы:
если будет происходить монтаж пеноплекса, то выбор следует остановить на разновидностях с шершавой шляпкой;
стоит обратить повышенное внимание на качество антикоррозийной обработки, если существует риск попадания осадков внутрь теплоизоляционной конструкции;
при утеплении высотных зданий следует приобретать самые дорогие модели тарельчатых дюбелей с металлическим распорным гвоздем и пластиковой термоголовкой, которая предохраняет конструкцию от попадания внутрь влаги;
- к предпочтительным эксплуатационным характеристикам, помимо выдерживания общей массы конструкции, собственного веса и размеров, а также следует добавить температурный диапазон эксплуатации;
- в северных широтах при экстремальных погодных условиях нежелательно использовать в монтаже наружного утеплителя тарельчатый дюбель из пластика с пластиковым распорным стержнем. Дело в том, что при экстремально низкой температуре и перепадов влажности существует серьезный риск их растрескивания и в дальнейшем разрушения всей системы термоизоляции. В такой ситуации предпочтение стоит отдать тарельчатому дюбелю с металлическим стержнем и термокрышкой или фасадному тарельчатому дюбелю со стержнем из стеклопластика.
- разметка зоны монтажа утеплителя;
- сверление отверстий сквозь утеплитель;
- установка дюбеля в посадочное отверстие до полного утопления шляпки в утеплитель;
- установка гвоздя для распора и забитее его до необходимого уровня.
- Перед началом работы необходимо подготовить исходную поверхность. Для этого устраняются все впадины и выпуклости до получения ровной поверхности. Затем, утеплитель крепится к рабочей поверхности при помощи специальной клеящей смеси. Если поверхность довольно ровная, то для формовки можно использовать зубчатый шпатель.
- Чтобы первый ряд утеплителя не опускался под массой последующих, в нижней части крепится стартовая планка. На нее будут опираться листы. Затем, после полного высыхания клеящей смеси (примерно 2–3 дня) листы окончательно крепятся тарельчатыми дюбелями. Вначале в ранее намеченных местах при помощи перфоратора проделываются отверстия.
Крайне необходимо, чтобы опорные точки, в которых будет производиться крепеж, находились на стыках листов – так можно будет не допустить появления дополнительных отверстий для нежелательного теплообмена, в то же время по окончании установки не будут загибаться края у плит.
Затем, теплоизоляционный материал прошивают тарельчатым дюбелем до основания шляпки. Расширительный гвоздь забивается таким образом, чтобы шапочка максимально плотно прилегала к термоизоляционному материалу
Важно, чтобы дюбель углубился в основание хотя бы на 1,5 сантиметра.
Затем, все стыки аккуратно нужно законсервировать при помощи термоотражающего металлизированного скотча. Если остаются щели более 0,5 сантиметра, то их можно задуть посредством строительной пены
Но эту процедуру следует выполнять с предельной осторожностью, поскольку некоторые виды пены могут растворить полимерный теплоизолятор.
Тарельчатые дюбели крепятся только один раз. Если допустить ошибку в расчетах и вытащить дюбель из стены, то он разрушится
Чтобы избежать этого, необходимо очень серьезно относится к подготовке посадочного места. Внутри не должно быть трещин, сколов, песка, пыли и прочего мусора. Отверстие сверлится под диаметр выбранного крепежа. Глубина должна быть на 0,5–1 см более чем длинна выбранного элемента.
После крепления теплоизоляционного материала в нем остаются довольно глубокие отверстия, которые необходимо заделать при помощи малярного шпателя.
О том, как правильно крепить теплоизоляцию к стенам с помощью дюбеля, смотрите в следующем видео.
Тонкости и нюансы монтажа теплоизоляции
Основные методы монтажа теплоизоляции для различных материалов, таких как пенопласт, пеноплекс или пенополистирол — идентичные. Все работы сводятся к общему алгоритму, который имеет несколько этапов:
- Подготовка поверхности, на которую будет производиться монтаж материала.
- Установка листовой теплоизоляции на клеевой раствор.
- Закрепление панелей крепёжными элементами.
- Доработка стыков панелей.
- Установка гидроизоляционной пленки.
- Обшивка утеплённой поверхности декоративными материалами.
Все работы нужно начинать с подготовки рабочей поверхности, с удаления старой краски, обоев или штукатурки, а также с устранения недостатков стены. Далее, выбранный материал для утепления помещения сажается на специализированный раствор, который не должен содержать в своем составе толуола и ацетона. Смесь для приклеивания нужно распределять равномерно по всей площади устанавливаемого элемента.
Для дополнительной фиксации и предотвращения смещения листов первый уровень от потолка закрепляют на металлический профиль. По истечении указанного срока для схватывания клеевого раствора можно приступать к установке крепёжных грибков. При сверлении отверстий для них используется диаметр сверла, который соответствует диаметру ножки грибка. Отверстие в глубину должно превышать его длину на десять миллиметров, чтобы остатки мусора по окончании сверления не помешали установке крепежа.
Строительные стандарты, нормы и правила
Если обратить внимание на действующее законодательство в строительной сфере, то в нем установлены нормативы и требования к установке теплоизоляции:
- При монтаже теплоизоляции внутри помещения или на фасадах жилых одноэтажных зданий снаружи на один квадратный метр поверхности утеплителя требуется располагать 4 элемента для крепления по углам и один по центру.
- На углах стен потребуется дополнительно закрепить на 6 крепежных элементов.
- При условии, что высота фасада составляет от 8 до 20 метр, потребуется уже 7 крепежей по краям и один в центре.
- При монтажных работах на высоте свыше 20 метров правила требуют крепить на 9 элементов один квадратный метр утепленной поверхности.
Оптимальным вариантом считается укрепление грибков на стыках панелей пенопласта либо аналогичного материала, поскольку такой метод оптимизирует количество отверстий в утеплителе, которые вследствие не скажутся на общей эффективности таких мер.
Если крепёжный элемент нужно закрепить на металлической поверхности, например, на профнастиле, то к ножке дюбеля крепится саморез и вместе с утеплителем придавливается к стенке, после чего саморез закручивается в металл. Глубина закручивания самореза должна быть не менее 15 миллиметров. Далее стыки утепляющих панелей дополнительно проклеиваются алюминиевым армирующим скотчем, а угловые стыки между стенами, потолком или полом заделываются монтажной пеной.
Расчет нужного количества крепежных элементов
Для качественной и долговечной установки утеплителя нужно использовать крепёж, изготовленный по ГОСТу, но не забывая также про расчет требуемого количества таких деталей. Для этого поможет следующая формула:
D = T + K + I + Z, где:
- Т — Толщина устанавливаемого утеплителя.
- К — Толщина слоя клеевого раствора, применяемого при фиксации панелей
- I — Глубина закручивания самореза в стену, не менее 45 миллиметров.
- Z — Возможный наклон стены относительно вертикали, этот параметр опционален.
Длина анкер-дюбеля для применения на кирпичных или бетонных стенах должна быть не менее 60 миллиметров. А если кирпич или пенобетонный блок полый, то в этом случае не менее 100 миллиметров.
При выборе грибка для монтажа теплоизоляции, нужно учитывать особенности конкретного утеплителя и поверхности.
Характеристики
Каждая единица продукции, из представленного выше списка, обладает собственными уникальными свойствами и у каждой есть свои положительные и отрицательные качества. Перед приобретением достаточного количества крепежного материала необходимо ознакомиться с характеристиками каждого вида тарельчатых дюбелей:
Тарельчатый дюбель с пластиковым гвоздем. Он производится из нейлона, полиэтилена низкого давления или полипропилена. По своим свойствам эти материалы фактически идентичны, поэтому не должны повлиять на принятие положительного решения при выборе крепежа. Так как этот крепежный материал целиком изготовлены из пластика, то он очень легок, что позволяет использовать его в любой конструкции, не переживая о нагрузке на несущую стену. Но в этом есть и обратная сторона – с их помощью не стоит крепить тяжелый утеплитель, они его элементарно не выдержат.
Отсутствие металла в составе распорного гвоздя дает ему дополнительные преимущества – невосприимчивость к влаге и слабая теплопроводность. Первое преимущество делает его невосприимчивым к коррозии и увеличивает срок службы до 50 лет, а второе – позволяет минимизировать теплопотерю
В то же время при монтаже нужно соблюдать предельную осторожность при работе с пластиковым распорным гвоздем. Обладая низкой жесткостью, он имеет неприятную особенность гнуться и ломаться в самый неподходящий момент
Как производится монтаж теплоизоляции дюбелями-грибками
Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.
Расчет длины дюбелей при креплении утеплителя на кирпичную стену
Расчет количества и длины дюбелей
Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.
Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе
В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.
По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.
Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.
Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.
Поэтапная технология утепления с использованием крепежа в виде грибков
Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.
Монтаж фольгированной пароизоляции с помощью грибков
Весь процесс монтажа состоит из нескольких несложных операций:
- Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
- После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
- Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.
При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.
Установка стартовой планки
Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.
В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.
Назначение
Изобретение дюбеля решило важную проблему повышения прочности соединения саморезов и гвоздей с различными поверхностями. Его разновидности стали активно использовать в строительстве, в частности при утеплении домов как снаружи, так и изнутри.
Многофункциональным считается тарельчатый дюбель (он ещё имеет название гриб). Большой диаметр его диска с конусными отверстиями способен отлично удерживать как минеральный, так и пенополистирольный утеплитель, а распорный удлинённый стержень максимально прочно закрепляет всю конструкцию.
Тарельчатый гриб прочно фиксируется в нужном месте путём распора гвоздём, осуществляющимся в трёх направлениях.
Исходя из специфики, особенности дюбелей для теплоизоляции позволяют крепить с их помощью различные материалы на основания из кирпича, всех марок бетона, камня, древесины, газо- и пенобетона. Этот элемент стал незаменимым при монтаже разнообразных видов теплоизоляционных материалов, а также в устройстве штукатурных, рамочных алюминиевых и вентилируемых фасадов.
Схемы крепления
Существуют несколько рекомендуемых схем крепления дюбелей.
В первом подходе на 1 квадрат материала (как правило, он примерно равен 1 квадратному метру) необходимо 5-6 дюбелей. 4 крепят в углах (в 5-10 см от края) 1-2 в центре.
По второй схеме дюбеля загоняются на стыке двух плит. Таким образом одна шляпка держит три плиты на стыке. При таком подходе один дюбель нужно забить в центре.
Народные же умельцы ради пресловутой экономии умудряются обойтись и одним дюбелем на плиту в центре.
Определяя количество крепежных элементов нужно также учесть этажность здания и место крепления изоляции. На углах рекомендуют большее количество креплений. На зданиях выше 8 метров по 7 креплений на квадрат. На зданиях выше 20 метров по 9. Это связано с повышенной ветровой нагрузкой и нагрузкой на нижние ряды теплоизоляции с верхних.
Применение
Применяются термоизоляционные дюбели для сквозного монтажа разных изоляционных материалов к:
- строительному природному камню;
- бетону;
- газобетону;
- пустотелым панелям.
Для выполнения монтажных работ на зданиях высотой менее 8 м специальные разрешения не потребуются.
Термоизоляционный дюбель для крепления теплоизоляции изготавливается из имеющего высокое качество полиэтилена высокого давления. Применяемые при их изготовлении конструктивные решения и материалы способны исключить влияние температур на прочность крепления, выполненного с помощью теплоизоляционных дюбелей. Параметры прочности изделий соответствуют значениям нормативных европейских стандартов ISO 2001.
Дюбель имеет широкую головку с коническими отверстиями и способен хорошо удержитать минеральный утеплитель, имея длинную зону расклинивания, он дает отличные показатели несущей нагрузки. Оригинальные технические решения используемые при изготовлении крепежных изделий способствуют упрощению работы с ними и служат гарантией прочности выполненных креплений.
Виды и характеристики крепежа
Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.
Разновидности крепежа
Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.
Однако крепеж может отличаться устройством распорной части и материалом изготовления.
По конструкции
Различают 2 основных варианта крепежа.
- Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
- Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.
Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.
По материалу
Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.
- Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
- Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
- Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.
Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.
Используется:
- оцинкованная сталь – с толщиной цинка не менее 6 мкм;
- нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.
Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.
Конструкционное исполнение
Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:
- дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
- пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
- пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.
О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.
О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:
2 Особенности монтажа теплоизоляции
Технология монтажа любого плитного утеплителя – пенополистирола, пенопласта, либо пеноплекса, дюбелями типа грибок идентична. Все работы по утеплению, по сути, сводятся к следующему алгоритму:
- Подготовка утепляемой поверхности;
- Установка панельной теплоизоляции на клеевой раствор;
- Фиксация панелей дюбелями;
- Обработка стыков утеплителя;
- Установка изоляционной пленки;
- Обшивка теплоизоляции декоративным материалом, либо оштукатуривание.
Прежде чем устанавливать утеплитель необходимо подготовить поверхность – удалить штукатурку, заделать трещины и неровности, обезжирить.
Далее, панели пенополистирола, пенопласта, или пеноплекса сажаются на специальный клеевой состав, который не содержит органических растворителей – толуола и ацетона. При монтаже клеевую смесь необходимо равномерно распределять по всей тыльной поверхности утеплителя.
Во избежание сдвигов теплоизоляции под собственным весом, под первый ряд плит устанавливается металлический профиль, который принимает на себя функцию опоры.
По истечению суток, необходимых для высыхания раствора, для дополнительной фиксации теплоизоляции используются грибки.
Для сверления отверстий используются сверла, диаметр которых равен диаметру ножки, при этом длина отверстия должна быть на сантиметр больше длины дюбеля, чтобы надежной фиксации не препятствовала собравшаяся в отверстии пыль.
Этапы крепления теплоизоляции дюбелями
Строительные нормы и правила определяют следующие стандарты по количеству используемых дюбелей:
- Для крепления теплоизоляции на внутренних стенах, либо на фасадах одноэтажных зданий на каждый квадратный метр утеплителя необходимо пять штук – 4 по углам, и один в центре панели;
- Для крепления на углах зданий – по 6 штук (грибки устанавливаются параллельно друг другу);
- Для креплениях на фасадах зданий, высотою от 8 до 20 м, необходимо 7 штук на 1 м² утепления (параллельно + 1 в центре);
- Для крепления на фасадах многоэтажных зданий при высоте свыше 20 метров – 9 штук на квадратный метр теплоизоляции.
Грибки лучше всего размещать на стыках панелей пенопласта, либо пеноплекса, поскольку такой метод не приводит к значительному увеличению отверстий в теплоизоляции, которые негативно сказываются на её эффективности.
В случае, если дюбель-гриб необходимо установить в металлическое покрытие из профнастила, к ножке дюбеля крепится саморез, после чего ним продавливается теплоизоляция так, чтобы саморез достиг утепляемой поверхности.
После этого с помощью шуруповерта дюбель с наконечником из самореза вкручивается в металл. Глубина отверстия для самореза должна составлять как минимум 10-15 миллиметров.
По завершению крепления теплоизоляции стыки между панелей пенопласта, либо пеноплекса, проклеиваются алюминиевым армирующим скотчем. Стыки между полом, или потолком, и примыкающими к ним панелями заделываются монтажной пеной.
Иногда дополнительно делают утепление отмостки вокруг дома. к меню
