Из чего состоит тепловой контур дома

Подключение к газопроводу и монтаж дымохода

Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.

Для подключения к газопроводу нужно подготовить:

1. Кран.
2. Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .

Дымоход монтируют так:

1. Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
2. Подсоединяют эту трубу к котлу.
3. Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
4. Наверху размещают специальный зонтик.

Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Основные достоинства

Горячий теплоноситель поступает по одной трубе в радиатор, охлаждаясь, переходит в другой контур и возвращается к котлу

Такое отопление имеет следующие преимущества:

• отсутствует потеря теплоносителя во время подачи к радиаторам;
• благодаря использованию труб маленького диаметра сокращаются финансовые затраты;
• одинаковая температура подачи жидкости ко всем элементам системы;
• высокий КПД установки;
• надежность;
• можно установить регулировку температурного режима на отдельную батарею;
• экономия пространства в связи с отсутствием громоздких конструкций, что актуально для небольших домов;
• стоимость двухконтурного агрегата намного ниже за общую цену отопительного котла и бойлера.

Главный критерий выбора двухконтурного устройства – значительная экономия места и материальных средств.

Обустройство отопления, если здание небольшое

Рассмотрим, какой может быть схема обвязки двухконтурного котла отопления, если дом одноэтажный, небольшой (до 100 м2) и имеет несколько раздельных помещений, которые все надо обогреть.

Оптимальной в данном случае будет однотрубная сеть. Она самая простая по конструкции и в монтаже, при ее эксплуатации почти не возникает проблем. Кроме этого, цена системы будет невысокой, благодаря экономии материалов, ведь их уйдет меньше, чем на двухтрубный аналог.

Реализация схемы

1. Небольшой объем здания говорит о том, что жильцов в нем будет мало. Значит и затраты горячей воды будут невелики. Тут не стоит отказываться от имеющих неважную инерционность, зато красивых и хорошо отдающих тепло алюминиевых батарей. Чугунные аналоги теплоемкие, но, как правило, неэстетичные.
2. Объем теплоносителя в трубах, в данном случае, рекомендуется увеличить. Оптимальное решение задачи — повысить сечение изделий на один ряд. Например, с Ду-30 до Ду-40. Количество воды в контурах тогда станет больше в 1.6 раза.
3. Все радиаторы нужно монтировать, не размыкая контур, параллельно ему. Схема их врезки может быть диагональной либо нижней.

Инструкция рекомендует на каждой батарее поставить:

• дроссель (балансировка подачи);
• отсекающий вентиль на обратке;
• кран для стравливания воздуха из системы (обычной конструкции либо Маевского) в правую либо левую верхнюю заглушку.

Вариант с нижней разводкой

1. Уменьшать сечение основного контура и размыкать его, в данном случае, не следует.
2. Сразу после теплогенератора трубу контура надо резко поднять вертикально для создания «разгонного» коллектора. Затем ее нужно вести с наклоном (постоянным) вниз.

1. Перед котлом (по ходу течения теплоносителя) следует установить расширительный бачок (мембранный). Он будет компенсировать увеличение объема воды при ее разогревании.
2. Бачок должен иметь емкость, составляющую 10 процентов объема носителя тепла. Резервуар следует поставить вверх подводкой.

Как работает элеваторный узел

Прежде чем разбираться с устройством элеваторного узла, отметим, что данный механизм предназначен для соединения конечных потребителей тепла с тепловыми сетями. По конструкции тепловой элеваторный узел представляет собой своего рода насос, который входит в систему отопления наряду с запорными элементами и измерителями давления.

Элеваторный узел отопления выполняет несколько функций. В первую очередь, он перераспределяет давление внутри системы отопления, чтобы вода конечным потребителям в радиаторы поставлялась с заданной температурой. При прохождении по трубопроводам от котельной до квартир, количество теплоносителя в контуре возрастает практически вдвое. Это возможно только, если есть запас воды в отдельном герметичном сосуде.

Как правило, из котельной подается теплоноситель, температура которого достигает 105-150 ℃. Такие высокие показатели недопустимы для бытовых целей с точки зрения безопасности. Максимальная температура воды в контуре согласно нормативным документам не может превышать 95 ℃.

Примечательно, что в СанПин в настоящее время установлен норматив температуры теплоносителя в пределах 60 ℃. Однако с целью экономии ресурсов активно обсуждают предложение снизить этот норматив до 50 ℃. Согласно экспертному заключению разница не будет ощутима для потребителя, а в целях дезинфекции теплоносителя ее каждые сутки нужно будет прогревать до 70 ℃. Тем не менее, данные изменения в СанПин еще не приняты, поскольку нет однозначного мнения насчет рациональности и эффективности такого решения.

Схема элеваторного узла отопления позволяет привести температуру теплоносителя в системе до нормативных показателей.

Этот узел позволяет избежать следующих последствий:

слишком горячие батареи при неосторожном обращении могут привести к ожогам кожных покровов;
не все отопительные трубы рассчитаны на длительное воздействие высокой температуры под давлением – такие экстремальные условия могут привести к преждевременному их выходу из строя;
если разводка выполнена из металлопластиковых или полипропиленовых труб, она не рассчитана на циркуляцию горячего теплоносителя.

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Схема с естественной циркуляцией для двухэтажного дома

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к

в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Пример собранного коллектора

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

Основные виды

Тепловая энергия, которая расходуется на отопление загородного дома и для подачи горячего водоснабжения, это результат преобразования энергии из внешней среды при помощи термонасоса. Помпа концентрирует эту низкотемпературную энергию и переносит ее по отопительной системе.

Чаще всего бытовые насосы используют тепло солнечного освещения или тепло поверхности Земли, которое скапливается в верхних частях земной коры или подземных водах на протяжении года. То есть по конструкции все теплонасосы можно разделить на воздушные, водяные и грунтовые.

Грунтовые помпы

Этот вид насосного оборудования получает тепло от грунта. Температура земли на глубине более 3 м почти не подвергается сезонным перепадам. По замкнутому контуру труб, устроенным в грунте, циркулирует этанол или антифриз. Трубопровод теплообменника можно прокладывать в грунте горизонтальным или вертикальным способом.

Трубы при горизонтальной системе нужно установить в землю ниже промерзания грунта (чаще всего это 1,6−2,1 м). Теплообменник этого типа занимает значительную площадь. Так, для отопления дома в 100 м² требуется примерно 10−20 м² земли.

На участке, который занят коллектором, можно высаживать только те растения, у которых корневая система не уходит в грунт очень глубоко, также запрещается сооружать какие-то капитальные постройки.

При устройстве вертикального теплообменника трубы устанавливают перпендикулярно уровню земли и погружают в грунт примерно на 150−220 м. Число монтируемых зондов будет зависеть от мощности обогревательной системы. То есть для отопления дома 100 м² потребуется 2 зонда длиной примерно 90 м, находящихся друг от друга с интервалом 4−6 м.

Водяное оборудование

Этот вид помп «забирает» энергию у подземных вод. Такой тепловий насос характеризуется высокой эффективностью и хорошей стабильностью. Это обусловлено отличной теплоотдачей внутри системы и постоянным термальным режимом подземных вод.

Естественно, требуется чтобы на территории участка находился в большом количестве этот водоносный слой (желательно не глубже 35−45 м). Также условием установки водяного оборудования является минимальное содержание в подземных водах железа и солевых примесей.

Наличие условий является основной причиной того, что такие теплонасосы, невзирая на их привлекательность, монтируются редко (примерно 6−7% от общего количества).

Воздушные агрегаты

В плане простоты установки воздушный тепловой насос для отопления дома имеет значительное преимущество, в отличие от своих аналогов. Для использования воздуха в качестве источника теплой энергии не потребуется бурить скважины либо выполнять иные масштабные земельные работы. То есть воздушная помпа в установке обходится намного дешевле, чем другие два вида насосов.

Невзирая на это огромное преимущество у воздушного оборудования существует один серьезный недостаток. Эта помпа может эффективно работать только при температуре воздуха выше -17C. Снижение температуры ниже установленной границы, что зимой часто случается во многих регионах, приводит к значительному уменьшению коэффициента эффективности этого оборудования.

Особенности установки

Монтаж одноконтурной системы отопления имеет свои особенности. Так, например, первым устанавливается котел. Он может располагаться как в подвале, так и на первом этаже. Оптимальным считается размещение его на полу. Кроме того, желательно оборудование облицевать плиткой. Этот вариант надежный и эстетичный.

Затем отводится дымоход, подсоединенный гофрированной трубой. Здесь обязательно нужно идеально подобрать диаметры. В противном случае внутрь помещения могут попадать вещества, образующиеся при сгорании, что будет вредить здоровью.

Затем на выбранные места устанавливаются радиаторы. Чаще всего такими являются пролеты под окнами. Батареи крепятся либо на кронштейны, либо на металлические подставки.

Только после этого прокидываются все трубы и происходит подключение. При этом обязательно нужно поставить кран Маевского для вывода воздуха и отсекающий вентиль. Трубы крепятся к остальным частям системы обогрева с помощью резьбовых переходников.

Также нельзя забывать о расширительном бачке. Он должен находится в высочайшей точке системы. Оптимальной считается высота в 3 метра.

Только после этого котел подсоединяется к водопроводу и подключается сливной патрубок.

Многие специалисты рекомендуют также перед местом, где вода попадает из общей системы в контур отопления, установленного в частном доме, поставить фильтры. Проще будет сменить этот компонент, чем потом восстанавливать систему в целом.

Вся магистраль должна иметь небольшой уклон – не меньше 5 мм на 1 погонный метр. Если этого не сделать, в приподнятом месте будет собираться воздух, что помешает нормальному течению теплоносителя.

Перед каждым прибором желательно установить запорный кран. При необходимости ремонта не нужно будет сливать воду со всей системы. Кроме того, этот элемент позволяет регулировать температуру системы.

Кран слива размещается в нижней точке конструкции.

Еще одним важным элементом является синхронизация электрического котла и насоса. Если один не работает – второй тоже должен отключаться.

Что же, можно понять, что установка одноконтурной системы отопления в дом имеет множество нюансов. Если все их учесть и правильно подсоединить каждый элемент – вы будете радоваться каждый отопительный сезон. Если же какие-то моменты будут не учтены – могут появиться серьезные проблемы.

<index>

Основа современной системы отопления

Система отопления в частных домах существенно отличается от схем городских квартир. И дело здесь не только в том, что теплоноситель подается из разных приборов или оборудования. Сама схема обвязки котла и разводки трубопроводов может быть разнообразной. И в каждом случае необходимо учитывать индивидуальные запросы. В настоящее время для отопительной системы пользуются двумя схемами — одноконтурной и двухконтурной. Давайте разберемся с первой и определим, почему одноконтурную систему отопления считают схемой простой и легкой в сборке.

Сразу же оговоримся, что работает она по принципу, который и определяет ее название. Теплоноситель в ней движется от отопительного котла по трубам к радиаторам, которые установлены в последовательном порядке. Пройдя все приборы, теплоноситель возвращается в котел. Все просто и незамысловато. Но экономично в плане количества используемых труб.

Однако в такой схеме есть один минус — последние в цепочке радиаторы получают меньше всего тепловой энергии, поскольку теплоноситель доходит до них уже охлажденным. Правда, из этого положения есть выход — нарастить на последние радиаторы дополнительные секции, тем самым увеличив их теплоотдачу. Есть еще несколько способов, чтобы сбалансировать тепло во всех помещения. К примеру, установить на батареях запорную арматуру, с помощью которой можно будет регулировать поступление теплоносителя в первые отопительные приборы. Сократив в них подачу, можно увеличить тепловую энергию горячей воды в последних радиаторах.

Отдельно о коммуникациях

На этапе производства общестроительных работ внутренние коммуникации, как правило, не монтируются. Лишь подводятся внешние коммуникации и в ряде случаев заводятся внутрь постройки. Однако учитывать наличие инженерных сетей в доме необходимо, в том числе и во время закрытия контура.

О выводах дымоходов и вентиляционных стояков на кровлю уже упоминалось. Однако есть еще водопровод и канализация. В недостроенной коробке эти коммуникации не функционируют, но вводы внешних трубопроводов обычно уже сделаны. Может быть введена и на время заглушена труба магистрального водопровода, а также подведена канализационная труба, проложенная к септику на участке. И все эти вводы следует тщательно загерметизировать. Септик тоже нужно защитить от внешних воздействий. Тогда в новом сезоне монтаж систем водоснабжения и канализации пройдет без проблем.

Естественная циркуляция

Принцип действия основан на снижении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, проходит через отопительные приборы, отдает часть тепла и возвращается на подогрев обратно в котел.

Монтаж подводящих и отводящих труб производится с наклоном как минимум 3 0. чтобы происходила естественная циркуляция и меньше скапливался воздух в системе.

При естественной циркуляции обвязка газового котла отопления (схема ниже) делается так, чтобы радиаторы располагались выше подающего трубопровода.

Обратка идет сверху также с уклоном. При правильном монтаже и выборе диаметров труб естественная циркуляция по мощности почти не уступает принудительной.

• простота системы;
• легкость монтажа;
• бесшумность работы;
• долговечность.

Система подходит для обогрева небольшого дома с суммарной площадью помещений не более 100 м 2. К недостаткам относятся длительность прогрева помещений и невозможность температурного регулирования в отдельных помещениях.

Гравитационная схема применяется большей частью в небольших домах и на даче, при наличии всего одного контура отопления. Многочисленные трубы портят интерьер, если их не скрыть в стенах.

Одноконтурное или двухконтурное: какое отопление лучше?

Как уже отмечалось выше, преимуществом одноконтурной установки отопления являются простота монтажа, снижение затрат на комплектующие системы, особенно если рассматривать вариант с естественной циркуляцией, который к тому же позволяет экономить электроэнергию. Такой вариант доступен для установки системы в загородных коттеджах в самых отдаленных населенных пунктах страны, где возможны перебои с подачей электроэнергии.

К числу недостатков одноконтурного отопления можно отнести неравномерное распределение тепла по помещениям, в том, который находится ближе всего к котлу, температура всегда будет выше, поскольку, проходя по магистрали, теплоноситель теряет свои температурные показатели.

В случае с двухконтурным отоплением теплоноситель распространяется по всем радиаторам равномерно. При этом система включает не одну, а две магистрали. По одной трубе теплоноситель идет на вход в радиаторы, по другой уже остывший теплоноситель – на выход. Затраты на установку значительно выше, чем в случае одноконтурного отопления, монтаж производить сложнее.

В обоих случаях используется котел, который может работать на жидком или на твердом топливе. Вид топлива выбирают с учетом себестоимости (например, газ относится к наиболее экономичным вариантам), безопасности, доступности в любое время года.

Вне зависимости от выбора системы, специалисты рекомендуют установить циркуляционный насос, что позволит обеспечить наиболее равномерное распределение тепла в помещениях. Чаще всего предпочтение в современных автономных установках отдают системам с мембранными баками. Такие варианты считаются наиболее эффективными, безопасными.

Читайте так же:

Во время проектирования отдельно стоящей недвижимости для проживания, одним из пунктов является его обогрев. Такой же вопрос возникает при покупке уже готового сооружения. В частном доме устанавливается одноконтурная или многоконтурная система отопления. Другие выбирают многоконтурную. Все зависит от размеров дома, вида системы и потребностей владельца. Чаще используется первый вариант, так как он простой в монтаже и требует меньше составляющих. Для нагрева используется котел, а в качестве теплоносителя – вода.

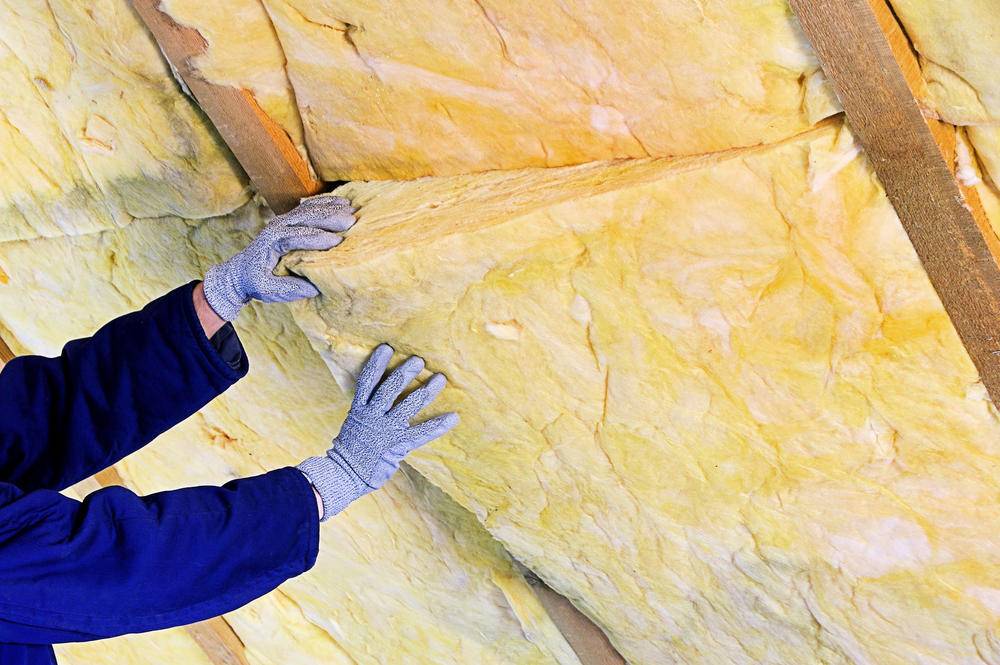

Ошибки при утеплении

самая распространённая технология возведения мансардной крыши
волокнистыми материалами

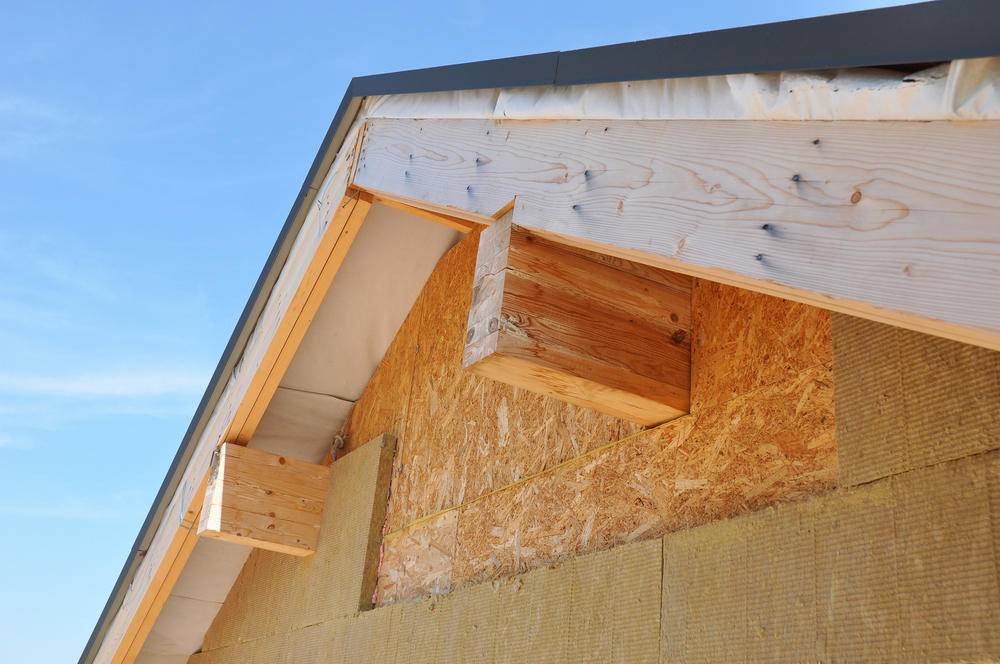

Ещё один опасный в плане промерзания узел – место соединения крыши с фронтоном здания
.

Валерий Нестеров, генеральный директор компании «Дёркен»:
«В месте соединения крыши с фронтоном здания очень велика вероятность промерзания. Для его предотвращения на Западе существуют специальные П-образные элементы из экструдированного пенополистирола, которые «надевают» на фронтонную стену. На нашем рынке есть особые диффузионные гидроветрозащитные мембраны с интегрированным слоем утеплителя толщиной 30 мм из нетканого материала: они также могут защитить этот участок от промерзания. Однако традиционное решение – заполнять минеральной теплоизоляцией пространство между крайней стропильной балкой и фронтонной стеной (обычно около 50 мм), зазор между верхней поверхностью стены и гидроветрозащитной плёнкой, а также укладывать утеплитель вдоль верхней кромки стены. В результате создаётся непрерывный теплоизоляционный контур, закрывающий фронтон и переносящий точку росы внутрь стены, тем самым исключается возможность выпадения конденсата в толще кровельного утеплителя».

1. Первая сложность заключается в том, что нередко на всей верхней части наклонной фронтонной стены имеются уступы, образующиеся за счёт кладки (из кирпичей, блоков). Чтобы выровнять стену, часто применяют «холодный» цементно-песчаный раствор, который становится мостиком холода. Лучше использовать вместо него «тёплый» раствор с добавлением . Или заполнять неровности теплоизоляцией.
2. Вторая трудность – качественно утеплить это место. Необходимо оставить расстояние не менее 50 мм между ближайшей к фронтону стропильной ногой и фронтонной стеной, заполнив это пространство теплоизоляцией. Кроме того, желательно, чтобы верхняя плоскость стены была на 50 мм ниже верхней плоскости стропильных ног, и тогда утеплитель укладывают ещё и поверх стены на высоту ноги, обеспечивая его плотное прилегание к изоляции, идущей вдоль стропила. По возможности утеплитель монтируют также вдоль её кромки со стороны улицы – слоем толщиной, равной толщине утепления на скате крыши.

Идеальный вариант обогрева жилья – система с двумя трубопроводами

Такая схема отопления двухэтажного дома лишена большинства «минусов», которые имеет однотрубная конструкция. Правда, для ее монтажа требуется больше труб и других материалов. Но организация качественного отопления частного строения, несомненно, важнее.

Двухтрубная система функционирует по следующей схеме: по одной магистрали теплоноситель идет вверх, а по другой – возвращается. Для выполнения такой схемы своими руками допускается применение любых труб и типов отопительных батарей. Радиаторы при этом подключают по-разному. Если трубопровод «спрятан» под пол либо обе трубы магистрали расположены под батареей, обратку и сам теплоноситель подключают к нижним радиаторным патрубкам.

Схема подключения радиаторов

Эффективность теплоотдачи нагревательных элементов в этом случае может быть не очень высокой, так как верхний участок батареи не всегда прогревается. Не рекомендуется использовать такую схему подсоединения труб водяного обогрева, если устанавливаются радиаторы из чугуна. Лучше в данной ситуации использовать более современные панельные батареи.

Второй способ – обратка подсоединяется снизу, а теплоноситель – сверху (с одной стороны). При таком способе подключения двухтрубная разводка функционирует намного эффективнее. Но она не подходит для батарей с большим количеством (свыше 15) секций – теплопотери при наличии 16 и более секций становятся критичными.

Наиболее популярными являются проекты обогрева частного жилища в два этажа, в которых используется перекрестный (диагональный) способ подключения труб своими руками:

• с одной стороны (сверху) к радиатору подходит теплоноситель;
• обратка подсоединяется с другой стороны снизу.

Типы разводки при двухтрубной системе

Вне зависимости от того, какой именно тип двухтрубной отопительной системы вы выберете для собственного дома, есть еще одна система разделения ее – по принципу организации разводки. На фото можно увидеть две разных схемы разводок. Каждая имеет свои преимущества и недостатки двухтрубной системы отопления.

Нижняя разводка. При ней прокладка трубопровода с горячим теплоносителем производится в подвальном или же цокольном помещении. Допускается также прокладка труб в подполе. При таком типе прокладки следует учитывать, что трубы для возвращения отработанного теплоносителя обратно к котлу должны быть расположены еще ниже. Использование принципа горизонтальной разводки предусматривает необходимость некоторого углубления котла – только в таком случае вода будет перемещаться от радиаторов к нагревательному элементу максимально быстро. Кроме того, существует необходимость подключения к контуру дополнительной линии – воздушной. С ее помощью можно будет удалять и системы воздух.

Нижняя разводка

Верхняя разводка. Для ее сооружения необходимо располагать расширительный бачок в самой верхней точке трубопровода. Там же проводится и разветвление системы. Являясь более практичной, верхняя разводка не может быть установлена в строениях, в которых отсутствует чердак.

Однако есть некоторые требования, которые непременно следует учитывать. В частности, для домов, в которых смонтирована двухтрубная вертикальная система отопления, наиболее целесообразным является применение нижней разводки. Это объясняется тем, что двухтрубное отопление с нижней разводкой позволяет с максимальной пользой использовать давление, которое возникает в системе при довольно большой разнице теплоносителя и отработанной жидкости. Конечно же, если архитектурные особенности здания не позволяют использовать нижнюю разводку, допустимо применение верхней.

Верхняя разводка

Следует учитывать, что применение верхней разводки и для поставки теплоносителя к радиаторам, и для возвращения обрата в котел – не лучшее решение, поскольку возможно скопление шлама в нижних элементах системы.

Еще одним принципом разделения является направленность течения теплоносителя. Согласно этому критерию, система может быть:

Система отопления двухэтажного дома. Ищем оптимальный вариант

• прямоточной. В таком случае направление движения теплоносителя и обрата совпадают.
• тупиковой. В случае использования такой схемы, как двухтрубная тупиковая система отопления, горячий и отработанный теплоноситель движутся в разных направлениях.

Современные системы могут быть оснащены специальным насосом, благодаря которому происходит более активное перемещение теплоносителя. Вместе с тем, достаточно часто используются и системы с естественной циркуляцией, при которых дополнительное оборудование не применяется. Если предполагается использование двухтрубной системы в двухэтажном доме, то такое двухконтурное отопление непременно следует оборудовать насосом.

Система отопления с циркуляционным насосом

А вот при монтировании отопительной двухтрубной системы в одноэтажном помещении можно обходиться без насоса, используя для естественного перемещения теплоносителя некоторые законы физики

При этом важно учитывать, что для более активной естественной циркуляции теплоносителя необходимо прокладывать отопительные трубы с уклоном, направленным в сторону нагревательного котла

Для систем с принудительной циркуляцией он необходим на случай непредвиденного отключения электроэнергии или поломки насоса. В таком случае уклон позволяет теплоносителю циркулировать естественным образом.

Требования к монтажу и эксплуатации

Обустраивая теплоснабжение дома, требуется принять во внимание, что открытая отопительная система имеет ряд особенностей:

Котел (твердотопливный, газовый, жидкотопливный) должен располагаться в нижней точке магистрали, а расширительный бак – в самой верхней.
Удобнее всего разместить расширительный резервуар на утепленном чердаке, если крыша холодная – теплоизолируют саму емкость и магистрали.
Чем меньше поворотов и соединительных элементов в магистрали – тем эффективнее движется теплоноситель при естественной циркуляции.
Скорость движения теплоносителя в гравитационной системе не превышает 0,3 м/с, поэтому важно следить за температурой жидкости в котле, не допускать ее перегрева и кипения – это повредит трубам магистрали и приборам отопления.
Перед наступлением холодов воду из неиспользуемой отопительной системы сливают, чтобы трубы и рубашка котла не лопнули при перемерзании жидкости.
В расширительный бак регулярно требуется добавлять воду, так как она со временем испаряется, а недостаток теплоносителя приведет к формированию воздушных пробок и остановке системы. Можно организовать узел подпитки или заливать вручную из ведра – это проще в небольшом индивидуальном доме.
Открытая система отопления диктует использования воды в качестве теплоносителя

Это связано с тем, что антифриз относится к токсичным веществам, и его испарения из открытого бака вредны для человека. Кроме того, его придется регулярно подливать, увеличивая затраты на отопление. Если отоплением предполагается пользоваться нерегулярно, но хочется избежать хлопот с постоянным сливом жидкости из контура, допускается залить антифриз, но в этом случае расширительный бак снабжают крышкой с небольшим отверстием, чтобы снизить скорость испарения незамерзайки.
Ключевой этап обустройства отопления гравитационного типа – проектирование, поскольку важно правильно выполнить расчет сечения труб и уклон трубопровода. Соответствующие нормы указаны в СНиП 2.04.01-85. Протяженность контура должна составлять не более 30 метров, на горизонтальных участках магистрали трубы монтируют с уклоном не менее 2-3 мм на метр длины.

Котел должен быть расположен ниже самого низкого радиатора
