Какой температурный график системы отопления и от чего он зависит

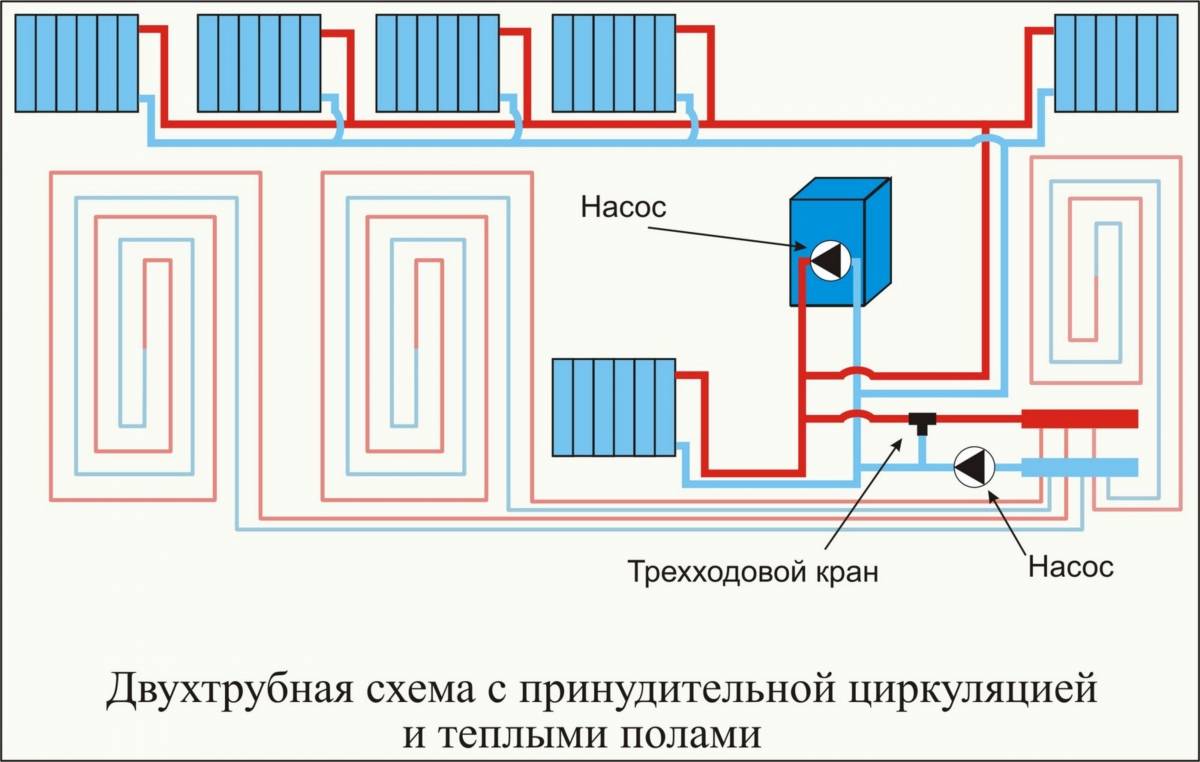

С принудительной циркуляцией

Такая система делится на два типа:

  1. однотрубная
  2. двухтрубная

Разница между ними достаточно большая. Отличается схема разводки труб, их количество, наборы запорной, регулирующей и контролирующей арматур.

Согласно СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование»), максимальная температура теплоносителя в данных системах отопления составляет:

  • двухтрубная отопительная система — до 95°С;
  • однотрубная — до 115°С;

Оптимальная температура — от 85°С до 90°С (из-за того, что при 100°С, вода уже закипает. Когда достигается эта величина, приходится задействовать специальный меры для прекращения закипания).

Размеры тепла, отдаваемые радиатором зависят от места установки и способа подключения труб. Тепловая отдача может снизиться на 32% из-за неудачного расположения труб.

Наилучшим вариантом является диагональное подключение, когда горячая вода идет сверху, а обратка -снизу противоположной стороны. Таким образом проверяют радиаторы на испытаниях.

Самое неудачное — когда горячая вода идет снизу, а холодная сверху по той же стороне.

Кто может быть виновником в несвоевременной подаче услуги

Поскольку отопительная система состоит из нескольких этапов своей выработки и функционирования, то и виновников запоздания начала отопительного сезона может быть несколько.

  • организация, вырабатывающая тепло и подводящая его к домам. Попросту тепловики, у которых может выйти из строя оборудование котельной при запуске. Или произойти порыв на уличной трассе. Предусмотреть аварии невозможно. Даже выполнив весь положенный профилактический объём летом;
  • эксплуатирующая внутреннюю систему отопления организация может задержать пуск тепла из-за аварии на внутренней системе. Также его обеспечение может быть частичным не на всех стояках из-за воздушной пробки, которую должны регулировать коммунальщики.
  • сами жильцы, которые в летний период не позаботились о ремонте отопительной системы в своей квартире и задерживают своими действиями начало сезона.

Независимо от виновника задержки подачи тепла потребителю не нужно безучастно ждать действий коммунальных служб. Любое отклонение от санитарных норм, вызванное несвоевременной подачей тепла, может отразиться на здоровье жильцов и принести ущерб их имуществу.

Нормы температуры

  • ДБН (В. 2.5-39 Тепловые сети);
  • СНиП 2.04.05 «Отопление вентиляция и кондиционирование».

Для расчетной температуры воды в подаче принимается та цифра, которая равняется температуре воды на выходе из котла, согласно его паспортным данным.

Для индивидуального отопления решать, какая должна быть температура теплоносителя, следует с учетом таких факторов:

  1. Начало и завершение отопительного сезона по среднесуточной температуре на улице +8 °C на протяжении 3 суток;
  2. Средняя температура внутри отапливаемых помещений жилищно-коммунального и общественного значения должна составлять 20 °C, а для промышленных зданий 16 °C ;
  3. Средняя расчетная температура должна соответствовать требованиям ДБН В.2.2-10, ДБН В.2.2.-4, ДСанПиН 5.5.2.008, СП №3231-85.

Согласно СНиП 2.04.05 «Отопление вентиляция и кондиционирование» (пункт 3.20) предельные показатели теплоносителя такие:

  1. Для больницы – 85 °С (исключая психиатрические и наркоотделения, а также помещения административного или бытового назначения);
  2. Для жилых, общественных, а также бытовых сооружений (не считая залы для спорта, торговли, зрителей и пассажиров) – 90 °С;
  3. Для зрительных залов, ресторанов и помещений для производства категории А и Б – 105 °С;
  4. Для предприятий общепита (исключая рестораны) – это 115 °С;
  5. Для помещений производства (категория В, Г и Д), где выделяется горючая пыль и аэрозоли – 130 °С;
  6. Для лестничных клеток, вестибюлей, переходов для пешеходов, техпомещений, жилых зданий, помещений производства без наличия загорающейся пыли и аэрозолей – 150 °С.

В зависимости от внешних факторов, температура воды в системе отопления может быть от 30 до 90 °С. При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие. По этим причинам санитарные нормы запрещают осуществлять больший нагрев.

Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

  • При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
  • При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
  • При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.

Оптимальные значения в индивидуальной системе отопления

Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов.

Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С

С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.

Немного сложнее с аппаратами на твердом топливе, они не регулируют подогрев жидкости, и запросто могут превратить ее в пар. А уменьшить жар от угля или древесины поворотом ручки в такой ситуации невозможно. Контроль нагрева теплоносителя при этом достаточно условный с высокими погрешностями и выполняется поворотными термостатами и механическими заслонками.

Приборы учета тепла

Вспомним ещё раз о том, что сеть подачи тепла многоквартирного дома обустроена узлами учёта тепловой энергии, которые фиксируют и потребленные гигакалории, и кубатуру воды, пропущенную через внутридомовую линию.

Чтобы не удивляться счетам, содержащим нереальные суммы за тепло при градусах в квартире ниже нормы, до начала отопительного сезона уточните в управляющей компании, в рабочем ли состоянии прибор учета, не нарушен ли график поверки.

Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:

    • снижается КПД котла,
    • увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
    • из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному — отсюда напряжения и возможное растрескивание тела котла.

Способ первый — идеальный, но дорогой.Esbe предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) — устройство LTC 100 — аналог популярного узла Laddomat (ладдомат).

Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру котла, таким образом начиная циркуляцию воды только в контуре котла.

Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания

Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.

Фаза 4: Накопительный бак полностью загружен. Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака

Фаза 5: Окончание процесса сгорания. Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле

Способ второй — попроще, используя трехходовой термосмесительный клапан высокого качества.

Например клапаны от ESBE или или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 — при более мощных котлах от 30 до 150 кВт

Клапан монтируется на байпасной линии между подачей и обраткой котла.

Встроенный термостат открывает вход «А» при температуре на выходе «АВ» равной настройке термостата (50, 55, 60, 65, 70 или 75°C). Вход «В» полностью закрывается когда когда температура на входе «А» превышает номинальную температуру открытия на 10°C.

При температуре теплоносителя на выходе клапана «АВ» менее 61°C, вход «А» закрыт, через вход «В» идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе «АВ» более 63°C байпасный вход «B» перекрывается и теплоноситель из обратки системы через вход «А» поступает в обратку котла. Байпасный выход «В» открывается вновь при падении температуры на выходе «АВ» до уровня 55°C

При прохождении через выход «АВ» теплоносителя температурой менее 61°C, вход «А» с обратки системы закрыт, на выход «АВ» подается горячий теплоноситель с байпаса «В». При достижении на выходе «АВ»температуры более 63°C вход «А» открывается, и вода из обратки смешивается с водой из байпаса «В». Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом «В» на байпасе требуется установить балансировочный клапан.

Как согласовать необходимую температуру воды для отопления и котла

В этом случае есть два подхода. Первый — пренебречь эффективностью работы котлов и выдать на выходе такую температуру теплоносителя, которая нужна для системы отопления при данных условиях. Так обычно делают на небольших котельных. Но и в этом случае все равно не всегда удается подать теплоноситель по оптимальному температурному графику.

В частности, при положительных наружных температурах нужный нагрев для отопления бывает 40-45 градусов, а для подогрева горячей воды нужно минимум 50 и чем-то приходится жертвовать.

Но сейчас, все чаще даже на небольших котельных используют установленный на выходе регулятор (о нем ниже), который обеспечивает оптимальный режим для котлов и необходимую температуру в системе отопления, используя датчики наружной температуры;

Второй подход — нагрев теплоносителя на выходе из котельной и при транспортировке по магистральным сетям максимальный, а в непосредственной близости от потребителя регулятор доводит параметры воды до необходимых значений. Это наиболее прогрессивный способ, который применяется на всех крупных тепловых сетях, а в связи с удешевлением таких устройств как регулятор и датчики он все шире используется и на небольших объектах.

Почему происходят температурные колебания

Причины температурных изменений обуславливаются следующими факторами:

  1. При изменении погодных условий происходит автоматическое изменение теплопотерь. Когда наступают холода, то для обеспечения оптимального микроклимата в многоквартирных домах необходимо затратить больше тепловой энергии, чем при потеплении. Уровень расходуемых теплопотерь рассчитывается значением «дельта», которая представляет собой разницу между улицей и внутри помещений.
  2. Постоянство теплового потока от батарей обеспечивается стабильным значением температуры теплоносителя. Как только происходит снижение температуры, квартирные радиаторы будут становиться все теплее. Этому явлению способствует увеличение «дельты» между теплоносителем и воздухом в помещении.

Увеличение потерь теплоносителя необходимо осуществлять параллельно снижению температуры воздуха за окном. Чем холоднее за окном, тем выше должна быть температура воды в трубах отопления. Чтобы облегчить процессы расчета, была принята соответствующая таблица.

Когда должно стать тепло

В регионах дома начинают отапливать в разное время, это зависит от конкретных погодных условий и прогнозов.
Согласно пункту 5 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов:

Если тепловая энергия для нужд отопления помещений подается во внутридомовые инженерные системы по централизованным сетям инженерно-технического обеспечения, то исполнитель начинает и заканчивает отопительный период в сроки, установленные уполномоченным органом.
Отопительный период должен начинаться не позднее и заканчиваться не ранее дня, следующего за днем окончания 5-дневного периода, в течение которого соответственно среднесуточная температура наружного воздуха ниже 8 градусов Цельсия или среднесуточная температура наружного воздуха выше 8 градусов Цельсия.

Формулировка “не позднее” оставляет возможность начать отопительный сезон и ранее описанного пятидневного периода. Право начать отопительный период существует круглогодично, а обязанность начать такой период возникает в день, следующий за днем окончания 5-дневного периода, в течение которого среднесуточная температура была ниже +8°C.
Среднесуточная температура определяется как среднее арифметическое температуры наружного воздуха, измеренной в определенные часы суток через одинаковые интервалы времени. Данные по среднесуточной температуре предоставляет метеорологическая служба. Пример: если днем на улице +12°C, а ночью +2°C, то при условии равенства дневного и ночного периодов (по 12 часов), среднесуточная температура составит (12 + 2) / 2 = +7°C.
На запуск тепла дают команду органы местного самоуправления, при этом оформляется постановление о начале отопительного сезона, которое можно увидеть на официальном сайте городской или районной администрации – документ обязательно публикуется и находится в открытом доступе. Теплоснабжающие организации, управляющие организации и ТСЖ не могут включать отопление по собственной инициативе. Они лишь выполняют решение органов местного самоуправления.
Если срок подачи тепла, опубликованный на сайте муниципалитета, уже наступил, а в вашем доме батареи холодные, нужно позвонить в аварийно-диспетчерскую службу или напрямую в УО (ТСЖ). Как правильно подать заявку в АДС, мы писали в статье про ржавую воду. Вам должны объяснить, по какой причине произошла задержка – возможно, в системе обнаружились неполадки, и сейчас их устраняют. Если на запрос не реагируют, можно обратиться в Госжилинспекцию, администрацию города и Роспотребнадзор. В дальнейшем можно будет сделать перерасчет, об этом подробно скажем ниже.
Чтобы не мерзнуть в период, когда уже холодно, а отопление еще не дали, можно приобрести обогреватель. Это, пожалуй, самое простое и эффективное решение для жителей многоэтажек. Также можно контролировать температуру в комнатах с помощью кондиционера – особенно актуально это для семей с маленькими детьми, ведь температура в детской должна быть комфортной круглый год.

Тепловые пункты ТП

Теплопункты в соответствии со СНиП 2.04.07-86* подразделяют на:

  • индивидуальные теплопункты (ИТП) — устраивают для подсоединения отопительных, вентиляционных, технологических систем и ГВС в одном здании;
  • центральные теплопункты (ЦТП) — аналогичного назначения для двух или более объектов.

В теплопунктах предусмотрена установка оборудования, запорно-регулирующей арматуры, контрольно-измерительных, управляющих приборов и автоматики, выполняющих следующие функции:

  • преобразование физического состояния теплоносителя (из парообразного в жидкое) или его свойств;
  • контроль физических характеристик рабочего тела (обязательное присутствие);
  • учет расхода теплоты (наличие обязательно), рабочего тела и количества конденсата;
  • регулировка расхода рабочей среды и ее перераспределение по теплопроводящим контурам (через раздаточные ветви в ЦТП или направление напрямую в линию ИТП);
  • защита теплосети от аварийного превышения параметров носителя;
  • наполнение и подпитывание теплопотребляющих стояков;
  • собирание, охлаждение, возвращение конденсированной жидкости в контур и контроль ее состояния;
  • аккумулирование тепла;
  • подготовка воды для систем ГВС.

ИТП размещают в каждом здании вне зависимости от присутствия ЦТП, его основная функция – присоединение объекта к теплосетям с выполнением мероприятий, не принятых в ЦТП.

Расчет температуры теплоносителя

На основе полученных значений подбирается температурный режим отопления и строится прямая теплоотдачи. По одной оси наносятся значения степени нагрева подаваемой в систему отопления воды, а по другой температура наружного воздуха. Все величины принимаются в градусах Цельсия. Результаты расчета сводятся в таблицу, в которой указаны узловые точки трубопровода.

Проводить вычисления по методике достаточно сложно. Для выполнения грамотного расчета лучше всего воспользоваться специальными программами.

  1. Для крупных поставщиков тепловой энергии используют параметры теплоносителя 150-70ᵒС, 130-70ᵒС, 115-70ᵒС.
  2. Для небольших систем на несколько многоквартирных домов применяются параметры 90-70ᵒС (до 10 этажей), 105-70ᵒС (свыше 10 этажей). Может также быть принят график 80-60ᵒС.
  3. При обустройстве автономной системы отопления для индивидуального дома достаточно контроля над степенью нагрева с помощью датчиков, график можно не строить.

Выполненные мероприятия позволяют определять параметры теплоносителя в системе в определенный момент времени. Анализируя совпадение параметров с графиком можно проверять эффективность отопительной системы. В таблице температурного графика указывается также степень нагрузки на систему отопления.

Причины температурных изменений

Для начала важно понять несколько моментов:

  1. Когда изменяются погодные условия, это автоматически влечет за собой изменение теплопотерь. При наступлении холодов для поддержания в жилище оптимального микроклимата тратится на порядок больше тепловой энергии, чем в теплый период. При этом уровень расходуемого тепла рассчитывается не точной температурой уличного воздуха: для этого используется т.н. «дельта» разницы между улицей и внутренними помещениями. К примеру, +25 градусов в квартире и -20 за ее стенами повлекут за собой точно такие же затраты тепла, как при +18 и -27 соответственно.
  2. Постоянство теплового потока от батарей отопления обеспечивается стабильной температурой теплоносителя. При снижении температуры в помещении будет наблюдаться некоторый подъем температуры радиаторов: этому способствует увеличение дельты между теплоносителем и воздухом в помещении. В любом случае, это не сможет адекватно компенсировать возрастание тепловых потерь посредством через стены. Объясняется это установкой ограничений для нижней границы температуры в жилище действующим СНиПом на уровне +18-22 градусов.

Логичнее всего решить возникшую проблему увеличения потерь повышением температуры теплоносителя

Важно, чтобы ее возрастание происходило параллельно снижению температуры воздуха за окном: чем там холоднее, тем большие потери тепла нуждаются в восполнении. Для облегчения ориентации в этом вопросе на каком-то этапе было решено создать специальные таблицы согласования обоих значений

Исходя из этого, можно сказать, что под температурным графиком системы отопления подразумевается выведение зависимости уровня нагрева воды в подающем и обратном трубопроводе по отношению к температурному режиму на улице.

Тепловые потери здания

Исходными данными в этом случае станут:

  • толщина наружных стен;
  • теплопроводность материала, из которого изготовлены ограждающие конструкции (в большинстве случаев указывается производителем, обозначается буквой λ);
  • площадь поверхности наружной стены;
  • климатический район строительства.

В первую очередь находят фактическое сопротивление стены теплопередаче. В упрощенном варианте можно его найти как частное толщины стены и ее теплопроводности. Если наружная конструкция состоит из нескольких слоев, по отдельности находят сопротивление каждого из них и складывают полученные значения.

Тепловые потери стен рассчитываются по формуле:

Q = F*(1/R0)*(tвнутр. воздуха-tнаружн. воздуха)

Здесь Q – это тепловые потери в килокалориях, а F – площадь поверхности наружных стен. Для более точного значения необходимо учесть площадь остекления и его коэффициент теплопередачи.

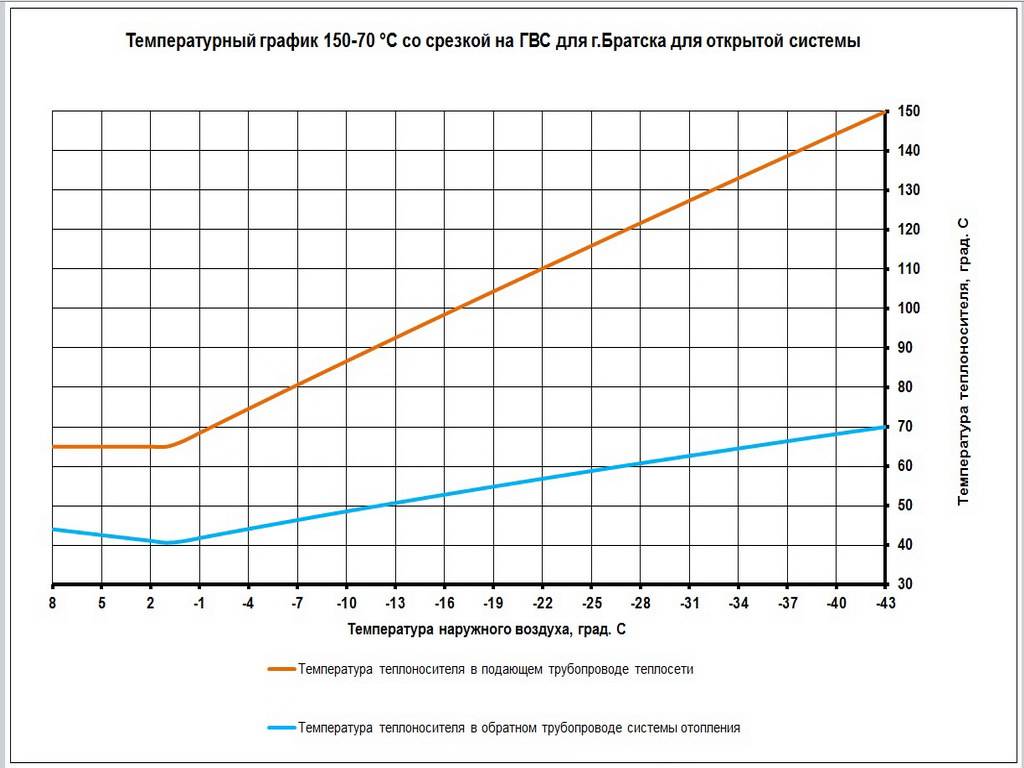

Температурный график тепловой сети: расчет и построение графика теплоносителя

Температурный график тепловых сетей дает возможность поставщикам теплопередающих компаний устанавливать режим соответствия температуры передаваемого и возвратного теплоносителя среднесуточным температурным показателям окружающего воздуха.

Иначе говоря, в отопительный период для каждого населенного пункта РФ разрабатывается температурный график теплоснабжения (в небольших поселениях – температурный график котельной), который обязывает тепловые станции разного уровня обеспечивать технологические условия поставки теплоносителя (горячей воды) потребителям.

Регулирование температурного графика подачи теплоносителя может осуществляться несколькими способами: количественным (изменение расхода подаваемого в сеть теплоносителя); качественным (регулировка температуры подводящих потоков); временным (дискретная подача горячей воды в сеть). Методики расчета и построения температурного графика предполагают специфические подходы при рассмотрении тепловых сетей по назначению.

Температурный график отопления – нормальный температурный график контуров отопительных сетевых трубопроводов, работающих исключительно на отопительную нагрузку и регулируемых централизованно.

Повышенный температурный график – рассчитывается для замкнутой схемы теплоснабжения, обеспечивающей потребности системы отопления и горячего водоснабжения подключенных объектов. В случае открытой системы (потери теплоносителя при водопотреблении) принято говорить о скорректированном температурном графике системы отопления.

Расчет графика температурного режима отопительных систем по методологии достаточно сложен. Для примера можем порекомендовать методическую разработку «Роскоммунэнерго», получившую согласование Госстроя РФ №СК-1638/12. Исходные данные для построения температурного графика конкретной теплогенерирующей станции: температуры наружного воздуха Tнв; воздуха в здании Tвн; теплоносителя в подающем (T1) и обратном (T2) трубопроводах; на входе в отопительную систему здания (T3). Значения относительного расхода теплоносителя коэффициенты гидравлической устойчивости системы при расчете нормируются.

Расчеты системы отопления можно провести для любого температурного графика, например, для общепринятых графиков крупных теплопередающих организаций (150/70, 130/70, 115/70) и местных (домовых) тепловых пунктов (105/70, 95/70). Числитель графика показывает максимальную температуру воды на входе в систему, знаменатель – на выходе.

Результаты расчета температурного графика тепловой сети сводятся в таблицу, задающую температурные режимы в узловых точках трубопровода в зависимости от Tнв , например такую.

Последовательный расчет температурных показателей теплоносителя при уменьшении дискретности Tнв позволяет построить температурный график тепловой сети, на основании которого по среднесуточной температуре окружающего воздуха и выбранному эксплуатационному графику можно делать минимальный и максимальный температурный срез и определять текущие параметры теплоносителя в системе.

обсудить на форуме объявления: стройка и ремонт

Выбор потребителя: чугун или алюминий

Эстетика чугунных радиаторов – притча во языцех. Они требуют периодической покраски, так как правила предусматривают, чтобы рабочая поверхность отопительного прибора имела гладкую поверхность и позволяла легко удалить пыль и грязь.

На шершавой внутренней поверхности секций образуется грязный налет, уменьшающий теплоотдачу прибора. Но технические параметры чугунных изделий на высоте:

  • мало подвержены водной коррозии, могут эксплуатироваться более 45 лет;
  • обладают высокой тепловой мощностью на 1 секцию, поэтому компактны;
  • инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в комнате.

Другой тип радиаторов изготовлен из алюминия. Легкая конструкция, окрашенная в заводских условиях, не требует покраски, удобна в уходе.

Но есть недостаток, затмевающий достоинства, – коррозия в водной среде. Конечно, внутреннюю поверхность обогревателя изолируют пластиком для избегания контакта алюминия с водой. Но плёнка может повредиться, тогда начнётся химическая реакция с выделением водорода, при создании избыточного давления газа алюминиевый прибор может лопнуть.

Нормы температуры радиаторов отопления подчиняются тем же правилам, что и батареи: важен не столько нагрев металлического предмета, сколько нагрев воздуха в помещении.

Чтобы воздух хорошо прогревался, должен быть достаточный съём тепла с рабочей поверхности обогревающего конструктива. Поэтому категорически не рекомендуется повышать эстетику комнаты щитами перед нагревательным прибором.

Изменения в конструкции обогрева

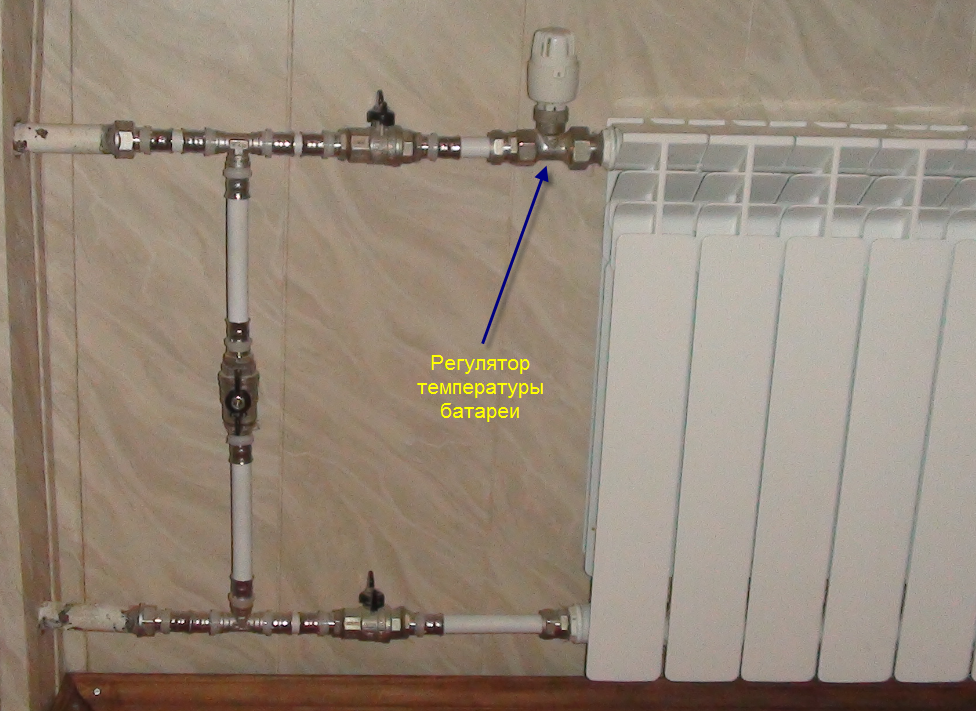

Замену существующих отопительных приборов в квартире производят с обязательным согласованием с управляющей компанией. Самовольное изменение элементов согревающего излучения может нарушить тепловой и гидравлический баланс строения.

Начнётся отопительный сезон, будет зафиксировано изменение температурного режима в других квартирах и площадках. Технический осмотр помещений выявит самовольное изменение типов отопительных приборов, их количества и величины. Неизбежна цепочка: конфликт — суд — штраф.

Поэтому ситуация разрешается так:

  • если заменяются не старые на новые радиаторы того же типоразмера, то это делается без дополнительных согласований; единственное, за чем обратиться в УК, – за отключением стояка на время ремонта;
  • если новые изделия существенно отличаются от установленных при строительстве, то полезно взаимодействовать с управляющей компанией.

Тепловые потери здания

Исходными данными в этом случае станут:

  • толщина наружных стен;
  • теплопроводность материала, из которого изготовлены ограждающие конструкции (в большинстве случаев указывается производителем, обозначается буквой λ);
  • площадь поверхности наружной стены;
  • климатический район строительства.

В первую очередь находят фактическое сопротивление стены теплопередаче. В упрощенном варианте можно его найти как частное толщины стены и ее теплопроводности. Если наружная конструкция состоит из нескольких слоев, по отдельности находят сопротивление каждого из них и складывают полученные значения.

Тепловые потери стен рассчитываются по формуле:

Q = F*(1/R)*(tвнутр. воздуха-tнаружн. воздуха)

Здесь Q – это тепловые потери в килокалориях, а F – площадь поверхности наружных стен. Для более точного значения необходимо учесть площадь остекления и его коэффициент теплопередачи.

ТЭЦ и тепловые сети: какова взаимосвязь

Назначение ТЭЦ и тепловых сетей заключается в том, чтобы нагреть теплоноситель до определенного значения, после чего транспортировать его к месту потребления

При этом важно учитывать потери на теплотрассу, длина которых обычно составляет по 10 километров. Несмотря на то, что все трубы подачи воды подвергаются теплоизоляции, обойтись без тепловых потерь практически невозможно. Когда теплоноситель движется от ТЭЦ или попросту котельной к потребителю (многоквартирному дому), то наблюдается некоторый процент остывания воды

Чтобы обеспечить подачу теплоносителя к потребителю в необходимом нормированном значении, требуется его подавать из котельной в максимально нагретом состоянии. Однако увеличить температуру выше 100 градусов невозможно, так как она ограничивается точкой кипения. Однако ее можно сместить в сторону повышения температурного значения путем увеличения давления в системе отопления

Когда теплоноситель движется от ТЭЦ или попросту котельной к потребителю (многоквартирному дому), то наблюдается некоторый процент остывания воды. Чтобы обеспечить подачу теплоносителя к потребителю в необходимом нормированном значении, требуется его подавать из котельной в максимально нагретом состоянии. Однако увеличить температуру выше 100 градусов невозможно, так как она ограничивается точкой кипения. Однако ее можно сместить в сторону повышения температурного значения путем увеличения давления в системе отопления.

Давление в трубах по стандарту составляет 7-8 атмосфер, однако при подаче теплоносителя происходит и потеря давления. Однако, несмотря на потери напора, значение в 7-8 атмосфер позволяет обеспечивать эффективную работу системы отопления даже в 16-этажных зданиях.

С учетом запаса верхнего порога температуры, его значение составляет 150 градусов. Минимальная температура подачи при минусовых значениях за окном не составляет ниже 9 градусов. Температура обратки обычно равна значению 70 градусов.
