Двухконтурный электрический котел для отопления и водоснабжения

Достоинства и недостатки

Давайте попробуем подытожить, что мы приобретем, а что потеряем при установке электрической отопительной установки.

1. Компактность. Предназначенные для отопления домов умеренной площади электрокотлы имеют настенное исполнение и занимают минимум места в доме.
2. Отсутствие необходимости отводить продукты сгорания. Их просто нет.
3. Пожарная безопасность. Открытое пламя не используется.
4. Экологичность. Отопление электричеством не загрязняет окружающую среду.

Нюанс: тут есть некоторая логическая натяжка. В стране, где большая часть электричества вырабатывается путем сжигания ископаемого топлива, довод несколько неубедительный.

1. Монтаж предельно прост. Особенно с учетом того, что у многих устройств группа безопасности (расширительный бак отопления. предохранительный клапан, автоматический воздушник и манометр) находится внутри корпуса. Фактически, нужно лишь подвести питание и подключить отопительные приборы.
2. Запас топлива не требуется. Ни поленница, ни гора угля, ни емкость с соляркой не будут занимать место в вашем дворе.
3. Электрический котел для отопления дома способен поддерживать необходимую температуру теплоносителя или воздуха неограниченно долго, не требуя загрузки топлива, очистки или какого-либо обслуживания. Сравните с твердотопливным котлом, которому требуется как минимум две загрузки в сутки.

Задайте необходимую температуру и забудьте про проблемы с отоплением.

1. Цена готовых устройств минимальна на фоне современных газовых или твердотопливных котлов. Кроме того, ТЭНовый котел для отопления небольшого помещения несложно сделать своими руками, поместив трубчатый нагреватель в заполненный водой или маслом регистр.

Они есть и очень весомы.

1. Уже упоминалась, что по стоимости киловатт-часа тепловой энергии электричество в качестве источника тепла лидирует с солидным отрывом . Давайте проведем простой подсчет: рассчитаем, во сколько обойдется отопление дома площадью около 120 м2. Среднесуточную мощность котла возьмем равной половине необходимой тепловой мощности — 6 киловаттам. 6 КВт/час (ежечасное среднее потребление) х 24 часа (продолжительность суток) х 4 рубля/киловатт (текущая стоимость электричества) = 576 рублей. Каждые сутки и лишь при очень хорошем утеплении дома: фактическое потребление где-нибудь в Сибири вполне может оказаться, как минимум вдвое выше.
2. Необходимую электрическую мощность в сельской местности часто трудно обеспечить. 380 вольт так и вовсе редкость.
3. Воровство проводов уменьшилось, но не прекратилось совсем. Шансы проснуться без электричества, где-нибудь в глубинке по-прежнему вполне реальны. Про метели и обрывы воздушных линий электропередач падающими деревьями и ветками тоже не стоит забывать.

Для сельской местности — вполне реальная картина.

Отопление электричеством оправданно, когда:

• В вашем районе нет магистрального газа;
• Вы периодически оставляете дом без надзора и не можете поддерживать работу твердотопливного котла.

Обратите внимание: на случай длительного отключения электричества в качестве теплоносителя лучше использовать не воду, а антифриз

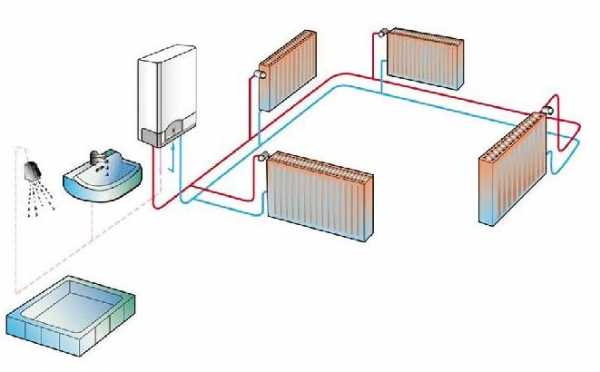

Какую лучше выбрать схему подключения электрокотла?

Электрические характеристики котлов примерно соизмеримы, а их КПД почти равны. Поэтому выбор будет прежде всего по капитальным первоначальным затратам и затратам на эксплуатацию в течении хотя бы 5, а лучше 10–15 лет. Первое число относится к , после чего их нужно капитально ремонтировать (чистить трубопроводы, менять ТЭНы и т. п.). Вторые два числа – это срок службы соответственно и . По их завершению может понадобиться замена электродов (они понемногу подвергаются эрозии (растворению)). В течение 15–20 лет в индукционных котлах может выйти из строя автоматика, т. к. такой срок эксплуатации не выдерживают некоторые комплектующие электронных схем.

Но при таких достоинствах цена на котлы может различаться на порядок и более. При этом расчеты и опыт эксплуатации показывает, что большие первоначальные затраты обычно окупаются на первой трети срока эксплуатации, а потом идет своего рода «прибыль».

Непосредственно схема подключения будет напрямую зависеть от выбранного вами типа нагревательного прибора.

3 Способы нагрева

Для нагревания теплоносителя в двухконтурных котлах используются три способа: электродный, ТЭНовый, инфракрасный. Самым экономным и дорогим является индукционный (инфракрасный) нагрев. Кроме этого, размеры агрегата, использующего этот принцип работы, довольно велики. Преимущество же такого нагрева заключается в отсутствии физического контакта нагревателя с водой. Принцип его действия основан на использовании катушки индуктивности.

По сути, она представляет собой трансформатор, в котором одна обмотка — это корпус котла (короткозамкнутая), а другая замыкается при подаче на неё напряжения. Как только вторая обмотка замыкается, возникает электромагнитное поле, походя через которое вода получает энергию и нагревается. Количество отдаваемой энергии регулируется с помощью переключения витков катушки индуктивности.

Электродное нагревание происходит из-за пропускания электрического тока по двум электродам через находящуюся между ними воду. Из-за того, что вода имеет сопротивление, переменный ток, проходя через неё, выделяет энергию, собственно, поглощаемую носителем.

Устройства с ТЭНом по принципу своей работы напоминают кипятильник. Ток, проходя через нихромовую проволоку, встречает сопротивление и нагревает её. Образуемое тепло через слой электроизолятора отводится на корпус, а с него уже дальше передаётся теплоносителю, в который он погружён. Из недостатков отмечается образование на корпусе ТЭНа солевых отложений и накипи, что уменьшает его КПД и может привести даже к перегоранию проволоки.

https://youtube.com/watch?v=asmWZcnzsUs

Особенности выбора

После принятия решения о покупке электрического котла, нужно разобраться с видами и техническими параметрами, которые отличают различные модели.

Технические характеристики отопительных электрических котлов ЭВП Stanless

Виды котлов

Электрические котлы бывают:

1. ТЭНовые.
2. Индукционные.
3. Электродные.

ТЭновые котлы – самые распространенные. Работают так же, как чайник. Передача тепла в комнату происходит за счёт перегона по трубам воды, прогретой ТЭНами котла. В разных моделях котлов может быть от 1 до 3 ТЭНов. Мощность, указанная для электрокотла – это суммарная мощность всех его ТЭНов. Воду в трубах гоняет циркуляционный насос.

На рынках, модели уже давно – работа отлажена, конструкция продумана.

ТЭновый котел отопления – схема

Индукционный котёл. У него есть трубка из диэлектрика, обмотанная проводом внутри которой расположен сердечник замкнутый сам на себя (сделанный из любого металла, к которому может прилипнуть магнит). Ток, проходя по катушке, создаёт электромагнитное поле и заставляет двигаться молекулы в сердечнике, разогревая его.

Индукционный котёл – очень надёжный прибор. Единственное, что может в нём поломаться – это электронный блок управления. Цена индукционных котлов выше, чем у других. Но заверения продавцов о новаторских технологиях и большой экономичности – основаны ни на чём и противоречат законам физики. Индукционные принципы были открыты М.Фарадеем почти 2 века назад и давно с успехом применялись в промышленности.

Индцукционный электрический котел

Электродные котлы греют за счёт того, что сквозь воду проходит ток. Проблема в том, что использовать можно только воду, которая может называться «питьевой» по ГОСТу.

Электроды в таких котлах со временем растворяются и требуют замены.

ТЭновые котлы не стоит подключать к проточной подаче воды – на ТЭНах образуется накипь, бороться с которой труднее, чем в чайнике. Поэтому лучше в системе использовать один и тот же теплоноситель. Присмотритесь так же к моделям, в которых есть фильтры.

Мощность

От габаритов помещения, которое предстоит отапливать, будет зависеть мощность агрегата.

Немаловажную роль будет играть качество утепления и теплопроводность стройматериалов, использованных при постройке дома.

Приблизительный расчёт для надёжно утеплённого дома с высотой потолков около 3 метров:

На 10м2 площади требуется 1 кВт электроэнергии.

Если дом расположен в районах с суровыми зимами, к получившимся показателям мощности, нужно добавить 10%.

Выбирайте агрегаты, в которых мощность можно регулировать с учётом погоды (термостат может быть встроен, а может подключаться отдельно). Тогда теоретические затраты на электричество на деле окажутся гораздо ниже.

Напряжение и кабель

В обоих случаях требуется подключаться через отдельный автомат на счётчике, который защитит сеть.

Прежде чем покупать мощные котлы оцените реальные возможности ваших электросетей.

Сечение кабеля должно быть тем больше, чем выше на него нагрузка и чем больше приборов одновременно будет работать в доме.

Например, медный провод 4мм2 при напряжении 220 v сможет питать котёл 8 кВт, а при напряжении 380 v– мощностью 19кВт. Медный провод сечением 6 мм2 при напряжении 220 v потянет 10 кВт мощности, а при напряжении 380 v – 26 кВт.

Производитель

Самые доступные, при этом хорошо себя показавшие в работе котлы, отечественных фирм – РусНит, Невский, Эван.

Дороже всех обойдутся немецкие агрегаты (Bosch). Они напичканы автоматикой и славятся надёжностью.

Котел отопления настенный Эван

Другие популярные производители:

• Eleko, Elbeva, Protherm (Словакия) – адаптированы под Российский климат;
• Dacon (Чехия) – около 30 котлов мощностью от 4 до 60кВт;
• Kospel (Польша).

Комплектация котла

Приобретая котёл, обратите внимание на сопутствующие приборы. Либо узнайте у продавца о возможности подключения этих приборов. Какие-то из них обязательны (например, циркуляционный насос для ТЭНовых котлов)

Другие же устанавливаются по желанию, для удобства

Какие-то из них обязательны (например, циркуляционный насос для ТЭНовых котлов). Другие же устанавливаются по желанию, для удобства.

Обязательно должны быть:

• Циркуляционный насос;
• расширительный бак;
• программатор.

Дополнительно на некоторых моделях могут быть:

• Фильтры от накипи;
• термостат;
• терморегулятор;
• световые индикаторы режимов работы;
• дистанционное управление;
• каскадное включение ТЭНов;
• стабилизатор напряжения;
• лопастное реле потока;
• всевозможные датчики и контроллеры.

Стараясь как можно больше удешевить прибор, некоторые фирмы заменяют металлические детали пластиковыми, которые могут плавиться под действием высоких температур.

Виды двухконтурных котлов

Котлы могут быть напольные или настенные. Настенные крепятся специальными инструментами, которые идут в наборе вместе с агрегатом. Напольные устанавливаются в отдельное помещение дома.

Если дом большой, то используются трехфазовые котлы. При малой площади дома – однофазовые.

При установке напольного или настенного двухконтурного котла надо учитывать, что от второго контура – нагрева горячей воды – расстояние до крана должно быть не более 10-ти метров. Поэтому чаще используются напольные модели, которые проще переместить. Настенное оборудование занимает меньше места и не причинят неудобств, даже если монтируются на кухне.

Монтажом котлов должен заниматься специалист.

Функции органов управления агрегатом

Обычный набор функций органов управления двухконтурными котлами мощностью от 7.5 до 45 кВт включает в себя такие опции:

1. Плавное регулирование мощности котла с малыми ступенями (по 2.5 кВт) для электрических котлов до 30 кВт и по 5 кВт для электрических котлов от 30 кВт до 45 кВт. Ток на одну фазу не может быть выше 12 А.
2. Возможность подключения котлов к термостату или контроллеру OpenTherm +, например, с помощью гнездового контроллера. Это предоставляет возможность дистанционного управления по SMS-сообщениям, которые передаются при помощи смартфона.
3. Компенсированный погодный контроль, когда мощность агрегата можно изменять в зависимости от температуры в помещении или температуры наружного воздуха.
4. Контроль значений максимального потребляемого тока, которое ведётся независимо от возможностей автоматического выключателя, установленного в доме.

Дальнейшим развитием контрольно-управляющих функций двухконтурных котлов становится модульность их подключения, когда в конфигурацию интеллектуального каскадного котла может быть включено до 32 однотипных устройств. Это позволяет оптимизировать суммарную мощность нагрузки, когда условия теплообмена внутри помещений существенно различаются между собой. Схема такого подключения для настенного модуля представлена на рисунке. Успешность модульного подключения гарантируется, если все двухконтурные котлы имеют в своём составе наружный расширительный бак, заполнение которого производится в зависимости от объёма теплоносителя, находящегося в системе, а также от его температуры.

При грамотной эксплуатации рассмотренное оборудование обеспечивает полноценный комфорт любому жилищу.

Виды котлов

В основном двухконтурный котел, работающий на электричестве, делится на две группы:

1. Настенный.
2. Напольный.

Все зависит от необходимой мощности для отопления частного дома.

Напольные

Это мощные котлы, которыми можно обогреть дома площадью более 500 м.кв. Они по весу и размерам превосходят настенный вариант. Обычно к ним прилагается достаточно большой комплекс из дополнительного оборудования. Здесь и циркуляционный насос, и бойлер, и расширительный бачок, и отдельная автоматика в виде щита.

Для таких больших котлов выделяется специальное помещение, которое используется под котельную. Его оборудуют по всем правилам. Кстати, монтаж напольных моделей выполняют только специалисты.

Настенный

Настенный двухконтурный котел отопления – оптимальное решение для небольшого частного дома:

• Во-первых, он является обладателем небольших габаритов. Для него нет необходимости использовать котельную. Такой двухконтурный аппарат навешивается на стену в кухне, в коридоре, в ванной или в других подсобных помещениях.
• Во-вторых, его внешний вид полностью соответствует требованиям современного дизайна. Так что настенный двухконтурный котел прекрасно впишется в любой интерьер.
• В-третьих, это мини комплекс, в конструкцию которого уже установлены: насос для циркуляции теплоносителя, расширительный бачок, автоматика. Вам только придется установить агрегат на стену и подключить его к сети переменного тока.

Итак, настенный электрокотел двухконтурного типа завоевал огромную популярность среди загородных застройщиков. Особенно это касается домов с небольшой площадью.

Правда, даже у таких небольших агрегатов есть свои минусы. И один из них – это высокая цена электрического тока. К сожалению, на сегодняшний день именно этот факт отпугивает часть покупателей, которые свое предпочтение отдают твердотопливным отопительным приборам.

Что можно посоветовать тем владельцам частных домов, которые стоят перед дилеммой: покупать двухконтурный электрокотел или нет. В принципе, это превосходный отопительный агрегат, с помощью которого можно и дома отапливать, и горячую воду получать. И если стоит вопрос экономии электроэнергии, то стоит разобраться в процессах настройки котла.

К примеру, можно установить режим, который снижает потребление электроэнергии, когда дома никого нет. И в этом поможет блок автоматики. Но не стоит производить настройку своими руками, если вы не полностью разобрались. Лучше пусть это сделает специалист. Тем более что установка режима проводится один раз.

Двухконтурные электрические котлы отопления для отопления дома

Приобретение электрического котла для отопительной системы – это довольно трудное и ответственное решение

Если необходимо организовать систему отопления для частного или дачного дома, то нужно принять во внимание, что для того чтобы котел работал наиболее оптимальным образом, необходимо подвести к нему стабильный и надежный источник электроэнергии. Кроме того, необходимо учесть, какие затраты придется понести для того чтобы осуществлять его техническое обслуживание

Двухконтурные электрические котлы отопления обладают как преимуществами, так и недостатками, которые показывают отзывы о таких устройствах.

• Преимущества
• Особенности эксплуатации электрических котлов

Двухконтурный электрический котел отопления будет отличным решением в той ситуации, если невозможно подключить дом к централизованной отопительной системе. Двухконтурный отопительный котел поможет организовать не только отопительную систему в доме, но и систему горячего водоснабжения.

Во время покупки электрического котла нужно смотреть не только на его цену, но и на его технические характеристики. Только изучая совокупность всех его параметров, можно понять, будет ли целесообразно приобретать тот или иной напольный или настенный электрический котел отопления или нет. Изучив преимущества и недостатки двухконтурного электрического котла, можно принять более осознанное решение о его приобретении.

К преимуществам такого типа котла можно отнести следующие:

• Они обладают компактным размером;
• Не создают шум во время работы;
• Несложны в управлении и не требуют больших усилий во время монтажа;
• Безопасны с экологической точки зрения.

Электрокотлы для отопления квартиры пользуются довольно большим спросом у владельцев дачных или загородных домов.

В таких условиях продуктивность таких котлов выглядит более очевидно. Чтобы установить двухконтурный электрокотел для отопления дома, потребуется найти и подготовить для него рабочую поверхность. Котел необходимо устанавливать как можно ближе к источнику электроэнергии.

Посредством электрического котла можно обеспечить постоянную подачу горячей воды. Это является отличным фактором, особенно в той ситуации, если невозможно подключится к газовой магистрали.

Во время рабочего режима двухконтурный электрический котел не использует воздух в помещении, а также не выделяет никаких вредных веществ.

По сравнению с другими системами, в случае отопительной системы работающей на электрическом котле нет необходимости подыскивать для этого агрегата отдельное помещение. Для того чтобы установить настенные электрические котлы отопления, потребуется совсем немного свободного пространства. Это позволяет сэкономить полезную площадь. Настенный электрический котел займет еще меньше свободного пространства.

Особенности эксплуатации электрических котлов

Для отопительной системы с электрическим двухконтурным котлом не нужно разрабатывать сложного документального проекта, а также нет необходимости устанавливать вентиляционную систему или монтировать дымоотвод. Наиболее экономичными являются настенные электрокотлы для отопления от немецких производителей. Кроме того, такие устройства не создают вибраций или шума во время рабочего режима.

Помимо этого, такие однофазные электрические котлы отопления зарекомендовали себя как стойкие и долговечные устройства. Наиболее важный момент, который требует особого к себе внимания, – это надежное и правильное подключение устройства к источнику питания.

Резкие скачки напряжения могут нарушить работу электрического котла, так как если однофазные электрокотлы для отопления будут подключены неправильно, на них будут возлагаться большие нагрузки. Благодаря современным методам диагностирования в случае неисправности котла ее можно довольно легко выявить. Так как такой котел работает без открытого очага огня, то его ремонт тоже будет нетрудной задачей.

https://youtube.com/watch?v=2M_qMJoszUs

Еще до того, как вы купите электрические одноконтурные котлы отопления или двухконтурные, можно рассчитать, какие будут затраты на его эксплуатацию. Например, для того чтобы обогреть помещение площадью в 10 кв. метров, потребуется котел с мощностью в 1 кВт. Если планируется монтаж двухконтурного котла для того чтобы организовать не только отопительную систему, но и систему горячего водоснабжения, то нужно учесть, что могут потребоваться еще некоторые резервы мощности.

Конструктивные особенности

Отличительной чертой всех котлов отопления является нагревательный элемент. В зависимости от его вида агрегаты классифицируются следующим образом:

• электродные;
• с использованием ТЭНов;
• индукционные.

Различают также отопительное оборудование по типу конструкции теплообменника. Эта конструкция может представлять собой встроенный бойлер либо проточную систему. Рассмотрим каждую категорию котлов в отдельности.

Электродное отопительное оборудование

Нагрев осуществляется за счет пропускания через жидкость электрического тока. Использоваться электроды могут, только если теплоносителем является вода. Ее разогрев происходит за счет собственного сопротивления, которое возникает при испускании электродом заряда.

Оборудование на основе этого нагревательного элемента, является самым безопасным для дома, потому что при утечке воды, оно отключается. Таким же образом реагирует устройство при коротком замыкании или повышении температуры выше нормы.

Аппараты с ТЭНами

Принцип работы заключается в нагреве проточной воды с помощью специальных элементов – ТЭНов. Преимущества этого вида:

• высокая степень надежности;
• компактные габаритные размеры;
• автоматизированный процесс управления;
• естественная циркуляция.

Такие особенности конструкции позволяют установить агрегат на стену, а автоматизированная система — поддерживать необходимую температуру в доме. Путем отключения и включения необходимого числа нагревательных элементов можно регулировать и потребление электроэнергии.

Недостатком этой разновидности двухконтурных аппаратов является образование накипи. Она увеличивает потребляемую мощность за счет снижения теплоотдачи. Но плюсы перекрывают недостатки и делают такие агрегаты самыми популярными. Они просты в эксплуатации и имеют невысокую стоимость.

Индукционное оборудование

Нагревание осуществляет катушка индуктивности из ферромагнитных сплавов. Она располагается в отдельном отсеке и не соприкасается с теплоносителем. Циркулирующая по периметру вода подвергается индукционному нагреву.

По сравнению с рассмотренными выше вариантами, такой вид отопительного оборудования имеет более высокую стоимость, а также отличается большими габаритами. Эти показатели являются основными недостатками, но есть и существенные плюсы:

• исключены протечки и поломки;
• минимальное образование накипи;
• безопасность эксплуатации.

Котлы со встроенным бойлером

Их установка актуальна, когда в доме возникает необходимость в постоянном доступе к горячей воде. Они обладают следующими особенностями:

1. при отсутствии электрического питания в наличии всегда остается запас горячей воды;
2. нет необходимости в регулярной чистке бойлера;
3. объем горячей воды до 60 литров.

Проточная система

Установка целесообразна в тех случаях, когда суточный расход воды не превышает 10-15 литров. Максимальная температура в такой системе не превышает 30С°, а температура воды в ней зависит от скорости протекания ее через теплообменник.

Отдавая предпочтение двухконтурной конструкции, можно остановить свой выбор на любом виде. Но немаловажную роль играют показатели, от которых будет зависеть стоимость отопления после установки электрокотла.

Достоинства и недостатки оборудования

Все современные котлы способны работать полностью автономно. Отсутствие открытого огня повышает уровень безопасности в сравнении с газовыми аналогами.

При возникновении аварийной ситуации быстро отключается электропитание. Дублирующие защитные функции выполняют штатные предохранители (автоматы) силовых цепей.

Другие преимущества:

Котлы очень компактны.

• доступная цена;
• компактность;
• простота монтажа;
• эффективность (КПД>98%);
• бесшумность;
• надежность;
• длительный срок службы.

Характерные недостатки:

• затраты на энергоресурсы выше при сравнении с газом (твердым топливом);
• для непрерывной работы при авариях в магистральных сетях следует дополнить оснащение частного дома генератором;
• при мощности потребления более 5 кВт необходимо подключение к 3-фазной сети 380V;
• сравнительно небольшое количество моделей в этой товарной группе ограничивает выбор.

Чтобы сделать объективный экономический анализ, кроме покупки основного оборудования нужно учесть затраты по монтажу инженерных сетей и приборов отопления. Для официальной установки мощного газового котла требуется отдельное помещение с дымоходом. Монтаж выполняют профессионалы. Электрический аналог можно подключить самостоятельно.

Как выбрать мощность отопительного котла

Поскольку производителями предлагается большой выбор соответствующих агрегатов разной мощности, то, учитывая относительно высокую стоимость электроэнергии, необходимо тщательно подобрать типоразмер отопительного оборудования.

Известно, что потребляемая мощность электрического котла мощностью 1 кВт, работающего при полной нагрузке в течение 1 часа, составляет около 700 кВт (учитываются потери на нагрев деталей установки). Таким образом, потребляемая тепловая мощность электрокотла с баком вместимостью до 1000 литров, работающего при полной нагрузке в течение 1 часа, составит 700 градусов. Однако полной такая нагрузка на агрегат никогда не бывает: интеллектуальная автоматика оборудования всегда регулирует мощность, требующуюся для целей отопления или подогрева воды. При этом учитывается площадь помещений и разность температур (для внешнего контура) и желаемая температура воды — для внутреннего. Исходя из этого, фактически потребная мощность составляет всего 33…50 % от теоретически необходимой.

Снижение энергопотребления обеспечивается следующими факторами:

1. Надёжной тепловой изоляцией помещения, где установлен агрегат для отопления дома.
2. Ещё на стадии планировки помещений, предназначенных для обогрева, учитывается их высота, конфигурация сантехнических устройств и других потребителей, тепловая эффективность радиаторов, наличие термостатов и так далее; это позволяет заметно снизить непроизводительные потери мощности.
3. Расположением котла. Оптимальная расстановка трубопроводов позволяет уменьшать величину гидравлических сопротивлений и снизить рассеивание тепла в обогреваемых помещениях.

Точная площадь нагрева в основном зависит от значения теплоёмкости здания U, которая представляет собой величину суммарных тепловых потерь через строительный материал в результате непрерывно протекающих процессов теплопроводности, конвекции и излучения. Это значение выражается как скорость в ваттах, при которой тепло передается через 1 м² поверхности строительного материала при разнице температур 1 ºC между внутренней и внешней средой.

На практике используют следующие эмпирические соотношения между площадью обогрева F и номинальной мощностью котла N (ими можно пользоваться, если U = 0.3, а высота помещений Н = 2.7 м):

F, м2	50…60	60…80	80…110	110…140	140…180	180…220	Более 220
N, кВт	До 5.0	До 7.5	До 10.0	До 12.5	До 15.0	До 22.5	От 24.0
