Расширительный бак для отопления

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

  • S – поперечное сечение;
  • π – постоянная константа, равная 3,14;
  • R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

  • V-бака – необходимый объем расширительного бачка;
  • V-сист – общий объем жидкости в остальных элементах системы отопления;
  • K – коэффициент расширения;
  • D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

  • чугунные – 1,5 л на секцию;
  • биметаллические – 0,2-0,3 л на секцию;
  • алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

4 Правила выбора

Чтобы изделие работало полноценно, нужно не только правильно подбирать его по объему, но и учитывать другие его характеристики

Обратить особое внимание следует на следующие нюансы:

  • мембрана должна быть устойчивой к предельным показателям температуры и давления или их перепадам;
  • модель должна соответствовать нормам гигиены и санитарии;
  • способ монтажа бака.

Сейчас на рынке можно увидеть большое количество моделей российского и зарубежного производства. Отличаются они по стоимости, при этом подозрительно низкая цена должна насторожить. Она может быть обусловлена тем, что при производстве использовались низкокачественные материалы китайского происхождения. Отечественные модели по качеству гораздо лучше, они стоят дешевле иностранных аналогов от известных брендов, однако не уступают им по характеристикам.

Как уже говорилось, основной характеристикой, на которую нужно ориентироваться при покупке бачка, является его объем. Некоторые специалисты рекомендуют выбирать изделия, размер которых находится в пределах 10% от общего объема теплоносителя в системе отопления. Дело в том, что коэффициенты теплового расширения даже при высоком нагреве не могут быть выше 0,08. Поэтому расчеты следует проводить максимально точно с учетом таких показателей, как:

  • максимально допустимое давление отопительной системы;
  • объем теплоносителя;
  • изначальное давление в баке;
  • коэффициент теплового расширения.

Также коэффициент можно вычислить по температуре теплоносителя. Предельное давление системы определяют с помощью минимальной величины, допускаемой для узлов. На нее настраивается переходной клапан. Изначальное давление в системе при условии охлажденного теплоносителя соответствует минимальному давлению. На некоторых устройствах его регулируют накачиванием или стравливанием воздуха. В баке давление контролируется путем установки манометра.

Применение мембранного бака для отопления имеет ряд ограничений в зависимости от производителя, конструкции и материала изготовления. В некоторых случаях требования к составу теплоносителя очень строгие. В частности, это касается ограничения количества антифриза и этиленгликоля в его составе.

Место бака в системе отопления

Расширительный бак системы отопления служит для того, чтобы компенсировать увеличение объёма теплоносителя в результате его температурного расширения.

Если циркуляция принудительная, то давление в точке подключения агрегата равно статическому давлению в этой точке при данной температуре (правило действуют только при наличии одного мембранника). Если предположить, что оно изменится, то получится, что в закрытой системе появилось из ниоткуда некоторое количество жидкости. Это противоречит здравому смыслу.

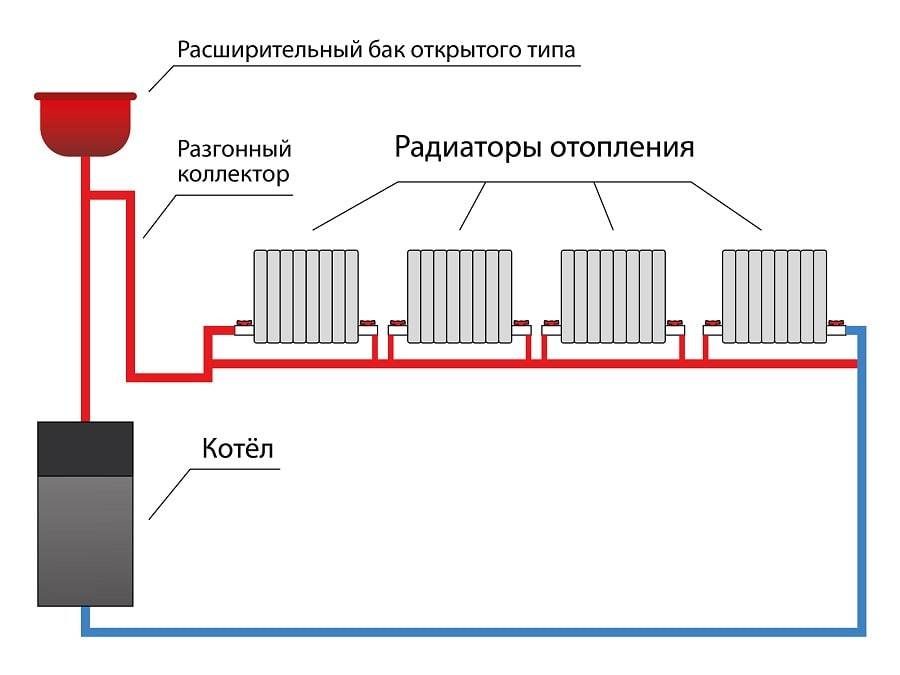

Открытая система отопления – это сосуд, имеющий сложную форму, со специфичными конвекционными потоками. Все узлы должны обеспечивать быстрый подъём горячего теплоносителя в верхнюю точку и последующий самотечный слив его через радиаторы в котёл. Помимо этого конструкция системы не должна препятствовать перемещению пузырьков воздуха вверх.

Располагают расширительный бак в этом случае всегда в самой высокой точке однотрубной системы, как правило, вверху разгонного коллектора.

Разновидности

В зависимости от конструкции делятся на открытые и закрытые.

Открытые

Это резервуары цилиндрической или прямоугольной формы, которые монтируются в верхней точке системы отопления (зачастую на чердаке). Ёмкость подключается к водопроводу для пополнения запаса воды и к канализационной системе для отвода лишнего теплоносителя.

Фото 1. Расширительный бачок открытого типа. Агрегат прямоугольной формы, установлен в верхней точке системы отопления.

Минус данной разновидности оборудования в том, что отсутствует автоматическая регулировка уровня воды. Придётся контролировать количество жидкости в ней визуально, а чтобы добавить воду, открывать вентиль перед входным патрубком. Ещё одно неудобство — сложный монтаж, ведь бак обладает немалым весом, а его придётся поднимать на чердак. Из-за описанных нюансов этот тип оборудования был почти вытеснен баками закрытого типа.

Закрытые

Конструкция шаровидной или овальной формы с двумя камерами внутри: одна для воздуха, а другая — для воды, поступающей из системы отопления. Они отделены друг от друга мембраной, которая представляет собой резиновый резервуар в виде мешка, способный расширяться и сжиматься.

При поступлении воды в первую камеру мембрана растягивается и воздух из второй камеры выходит через специальный клапан. При остывании жидкости мембрана начинает возвращаться в изначальное положение и выдавливает воду обратно в систему отопления.

Фото 2. Достаточно простое устройство расширительного бака закрытого типа. Стрелками указаны составные части.

В зависимости от вида мембраны, различают два типа закрытых расширительных резервуаров:

  1. Оснащённые несъемной диафрагменной мембраной

Конструкция отличается большой прочностью за счёт изготовления способом холодной штамповки. К тому же баки этого типа обладают антикоррозионной защитой поверхности с внешней и внутренней стороны. Полость бака разделяет на две камеры эластичная мембрана. Теплоноситель поступает из системы в нижнюю камеру. Когда мембрана займёт нужное положение, — окажется на поверхности жидкости, — устройство готово к работе.

  1. С фланцевым крепежом

Мембрана присоединяется к входному патрубку посредством фланцевого крепежа, что позволяет заменять изношенную мембрану на новую. Теплоноситель находится внутри мембраны и не соприкасается со стенками бака, что даёт возможность не прибегать к антикоррозионным мероприятиям.

Расширительные резервуары закрытого типа часто монтируются рядом с котлами отопления. Второй вариант — установка возле бойлера, если планируется монтаж двухконтурной отопительной системы, предусматривающей горячее водоснабжение.

Закрытые

Переходим к закрытым экспансоматам. Закрытый бак представляет собой специальную емкость, изготовленную из металла, овальной или шарообразной формы. Особенность данного оборудования заключается в том, что внутри он разделен на две камеры – воздушную и жидкостную – при помощи герметичной мембраны. Именно по этой причине такие экспансоматы называются мембранными.

Принцип работы у бака такой: воздушный отсек оборудован клапаном, задача которого заключается в спускании воздуха при существенном увеличении уровня давления. Благодаря этому теплоноситель способен заполнять внутренний объем камеры. При увеличении давления воды мембрана, произведенная из термостойкой резины, прогибается и освобождает воздух из отсека.

После того как давление полностью нормализуется, мембрана приходит в начальное положение, позволяя воздуху вновь поступать в бак для отопления.

Стоит отметить, что расширительные баки мембранного типа выпускаются в различных конфигурациях. В некоторых случаях бачок имеет одну из камер, заполненную азотом под большим давлением, другой же отсек предназначен для заполнения водой или другим теплоносителем. Особенность такой системы – жидкостная камера соединена с системой отопления.

https://youtube.com/watch?v=VQcY5fTwIYk

После этого давление в каждом из отсеков стремится к установлению на первоначальном уровне. Настройка расширительного бака закрытого типа осуществляется в заводских условиях, поэтому приобретая данную продукцию, покупатель получает изделие полностью готовое к работе.

Монтаж и размещение также просты, но может возникнуть проблема с отсутствием свободного пространства, поэтому при недостатке свободного места можно использовать плоский бачок, габариты которого оптимизированы для установки в небольших помещениях.

В зависимости от вида мембраны выделяют два основных типа закрытых баков.

Экспансоматы с диафрагменной несменной мембраной

Для создания углеродистого корпуса данного агрегата применяется метод глубокой холодной штамповки. По периметру отсеков прочно закрепляется мембрана. Внутренняя поверхность корпуса покрыта эпоксидными влагостойкими красками, которые защищают поверхность от вредного воздействия воды.

Для покрытия внешней части корпуса применяется эмаль. В начальной стадии вакуумный бак на 100% заполняется воздухом, который под высоким давлением прижимает мембрану к внутренней поверхности.

По мере того как температура внутри бака возрастает, начинает увеличиваться давление и поступать теплоноситель, который отжимает мембрану в обратную сторону. В это же время воздух, находящийся во втором отсеке, начинает сжиматься.

Фланцевый со сменной мембраной

Такие устройства изготавливаются как в горизонтальном, так и вертикальном исполнении. К числу ключевых конструктивных особенностей модели можно отнести то, что теплоноситель не соприкасается с металлической частью расширительного бака, поскольку полностью расположен внутри мембраны.

Как следствие, использовать специальное покрытие для защиты его поверхности от воздействия жидкости не потребуется. Кроме этого, имеется возможность при необходимости проводить замену мембраны.

Зачастую закрытые устройства монтируются неподалеку от котлов. В систему отопления можно установить второй расширительный бак, поставив его рядом с бойлером, если схема также поддерживает аппарат горячего водоснабжения.

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронтОбщий вид сзадиВид сверхуВид снизу
Все объемы
Увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C

– Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука.  – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара.  – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%.  – Расширительные баки комплектуются сменной мембраной.  – Температурный режим работы – от -10 °С до +100 °С  – Срок службы – 100 000 циклов.  – Цвет корпуса – красный.

Характеристики и цены >>>
Наименование

Стоимостьс НДС, руб. В наличиина складе

Мембранный бак для отопления Wester WRV8

1 391,00
Купить
Мембранный бак для отопления Wester WRV8

Мембранный бак для отопления Wester WRV12

1 073,00
Купить
Мембранный бак для отопления Wester WRV12

Мембранный бак для отопления Wester WRV18

1 173,00
Купить
Мембранный бак для отопления Wester WRV18

Мембранный бак для отопления Wester WRV24

1 343,00
Купить
Мембранный бак для отопления Wester WRV24

Мембранный бак для отопления Wester WRV35

2 199,00
Купить
Мембранный бак для отопления Wester WRV35

Мембранный бак для отопления Wester WRV50

2 624,00
Купить
Мембранный бак для отопления Wester WRV50

Мембранный бак для отопления Wester WRV80

3 832,00
Купить
Мембранный бак для отопления Wester WRV80

Мембранный бак для отопления Wester WRV100

5 508,00
Купить
Мембранный бак для отопления Wester WRV100

Мембранный бак для отопления Wester WRV150

8 325,00
Купить
Мембранный бак для отопления Wester WRV150

Мембранный бак для отопления Wester WRV200 (top)

12 367,00
Купить
Мембранный бак для отопления Wester WRV200 (top)

Мембранный бак для отопления Wester WRV300 (top)

15 114,00
Купить
Мембранный бак для отопления Wester WRV300 (top)

Мембранный бак для отопления Wester WRV500 (top)

29 572,00
Купить
Мембранный бак для отопления Wester WRV500 (top)

Мембранный бак для отопления Wester WRV750

67 580,00
Купить
Мембранный бак для отопления Wester WRV750

Мембранный бак для отопления Wester WRV1000

90 664,00
Купить
Мембранный бак для отопления Wester WRV1000

Комплектация открытой системы отопления

Минимальная комплектация отопления Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

  • Котел;
  • Расширительный бак;
  • Трубопроводы;
  • Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

  • Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
  • Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
  • Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

  • Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
  • Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
  • Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Преимущества и недостатки открытой системы отопления

Такая схема до сих пор используется для обогрева частных домов и дач. Горячая вода от котла по законам термодинамики без насоса поднимается вверх по стояку, а затем растекается по подающим магистралям, расположенным с уклоном 0,5 см/м. При этом она заполняет радиаторы. Затем жидкость самотеком уходит обратно в котел или бойлер для повторного нагревания.

Основные элементы открытой системы отопления:

  1. Котел – в  открытой схеме используются газовые и твердотопливные котлоагрегаты, одно- и двухконтурного типа.
  2. Радиаторы – давление в открытой теплосистеме невелико, поэтому к ней подключают любые модели  батарей. Эффективно работают алюминиевые отопители, которые быстро нагреваются и интенсивно отдают тепло. Можно установить биметаллические радиаторы с алюминиевым корпусом и стальной водопроводящей частью. Надежно служат и традиционные чугунные варианты.
  3. Трубы – в современных домах используются модели диаметром 25–50 мм из полимера, устойчивого к нагреванию. На выходе из котла монтируются трубы максимального размера, а на выходе – минимального. Этот позволяет поддерживать необходимое давление и правильную циркуляцию жидкости.
  4. Расширительный бак открытого вида – его можно купить в специализированном магазине, заказать через интернет или сделать самостоятельно.
  5. Запорная арматура – устанавливается на стояк и коллекторы для аварийного перекрытия воды.
  6. Регулировочные краны и  автоматические термоголовки – дополнительно монтируются на батареи для корректировки температуры.
  7. Краны Маевского – воздухоотводчики, необходимые для сброса воздуха и предотвращения воздушных пробок. Устанавливаются на корпуса радиаторов.
  1. Энергонезависимость – такая схема работает без насоса, поэтому не боится отключений света. При перебоях  электроснабжения вода  и трубы не остынут.
  2. Бюджетность – для работы не требуется насосное оборудование, бак можно сварить самостоятельно, купить недорого или приспособить обычную канистру.
  3. Простота эксплуатации – хозяевам только нужно следить за состоянием ее элементов и доливать воду.

Недостатки:

Сложность расчетов и монтажа – при установке коллекторов важно соблюсти нужный угол – даже небольшие погрешности приведут к застою воды и плохому нагреву батарей.
Невозможность использовать в зданиях с нерегулярным проживанием – в такую теплосистему нельзя заливать незамерзающую жидкость. При контакте с воздухом в баке она испаряется и теряет свои свойства.
Сложность эксплуатации в домах большой площади и этажности – для таких зданий предпочтительна закрытая система отопления, которая  в  состоянии прогреть  строение любого размера.. Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием

Поэтому она не теряет своей популярности

Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием. Поэтому она не теряет своей популярности.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
