Основные элементы и характеристики
Дымоходы состоят из деталей, представленных:
- тройниками;
- коленами;
- ревизией;
- сборником конденсата.
Характерные особенности:
- основным элементом является длинная и прямая труба разной длины, она состоит из фрагментов, соединяющихся по аналогии с раструбом, без специального крепления;
- под углом в 45 градусов наклонное колено соединяет 2 канала, изменяя показатель дымоотвода, компонент применяется при стыковке горизонтального и вертикального фрагмента;
- при угле в 90 градусов универсальное колено выполняет роль поворотного элемента, для внесения изменений в структуру, несколько подобных вещей присутствуют по всей протяженности дымохода;
- тройники — предназначены для выведения газов и отсечения конденсата, стыкуются 1 в 1 или в виде раструба;
- отвод под тройник — позволяет удалять излишки скопившейся жидкости;
- ревизия — относится к открытым компонентам для очищения от сажи, встраивается под тройником, расположенным возле основания вертикального ствола.
Указанные детали позволяют избежать основных ошибок при попытках соединить, состыковать элементы для газовых колонок или классических печей.
Элементы дымохода должны быть сделаны из качественного сырья
Многофункциональное изделие: дымоход из нержавеющей стали
Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.
Достоинства дымовой трубы из нержавейки
Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:
- длительная эксплуатация,
- безукоризненная прочность стенок,
- простота монтажа,
- безопасность и увеличенная прочность,
- приемлемая цена.
Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.
Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус
Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.
Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.
Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала
Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.
Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов
Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.
Описание дымохода из нержавеющей стали
Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.
Виды труб из нержавейки
Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:
однослойное стальное изделие,
Самый простой дымоход состоит из нескольких одностенных труб
Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки
Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель
Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.
От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.
Дымоход из однослойной нержавеющей стали требует тщательного утепления дома
О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.
Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома
Гофрированная нержавеющая труба
На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.
Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала
Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.
Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.
Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы
Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.
Основные типы дымоходов
В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.
Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.
Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.
Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.
Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.
внешний дымоход
Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.
Монтаж сэндвич системы для отвода дыма
Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.
Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.
Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

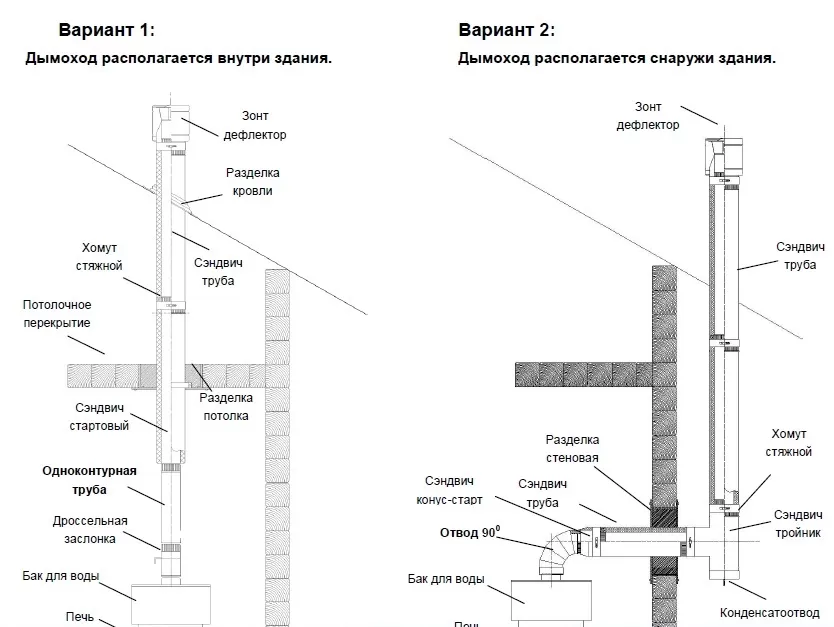

Схема монтажа сэндвич дымохода
Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.
Рисунок — Схема монтажа
Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.
Шаг 1 – сборка элементов дымоходной трубы
Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.
К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер
Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.
Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.
Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы
Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.
Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.
Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства
К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».
Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.
Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.
Шаг 2 – прохождение потолочных и стеновых перекрытий
Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).
Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.
Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой
Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.
Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.
Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации
Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.
При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.
Шаг 3 – прохождение системы через кровлю
При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.
Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.
Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек
Заказать или изготовить собственными силами
Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.
В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.
Как проверить тягу в дымоходе газового котла
Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:
сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;
Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой
- скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
- большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
- недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
- погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.
Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:
- визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
- с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
- пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

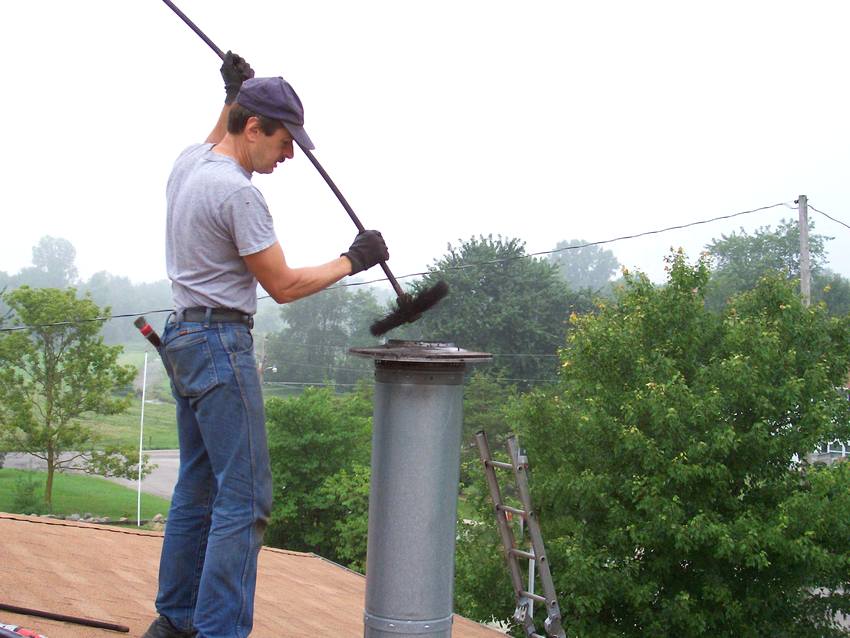

Процесс прочистки дымоотвода от сажи
В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.
Как собрать?
Вся конструкция дымохода из нержавеющей стали весьма проста. Следовательно, собрать такой дымоход можно и собственными руками. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.
Главное правило, которое нужно помнить при сборке – это относиться с особой внимательностью и аккуратностью к соединительным элементам дымоходной трубы из нержавейки. Вся конструкция должна укрепляться дополнительными элементами в виде хомутов. В том случае, если дымоход будет покупным, то все элементы должны идти в комплекте. Хомуты ставят на каждом стыке изделия – это примерно через каждые 1,5-2 метра.
Для того чтобы собрать дымоход из нержавейки необходимо учитывать множество нюансов. В том случае, если собственно опыта будет недостаточно, то необходимо воспользоваться советами профессионалов. Если же в окружении нет таких специалистов, тогда прежде чем собирать такую конструкцию нужно тщательно изучить представленный ниже видеоматериал.
Только в том случае, если сборка устройства будет сделана правильно, можно будет получить герметичный и надежный дымоход.
Для котлов с открытой камерой сгорания
Газовые котлы с атмосферной горелкой требуют дымовой трубы с хорошей тягой – продукты сгорания удаляются при движении воздуха в дымовой трубе. Поэтому они сделаны как можно проще, желательно с гладкими стенами.
Проведите горизонтально через стену, а затем вдоль наружной стены на необходимую высоту. Этот вариант также называется наружным дымоходом.
Трубу от котла проложить вверх, минуя все потолки и крышу, и провести ее над покрытием крыши. При необходимости трубу можно проложить в стороне от стены, сделав два изгиба под углом 45°. Для этой конструкции лучше не делать изгибы на 90°.
Какой вариант лучше? Легче сделать внешнюю дымоходную трубу – с розеткой через стену
Важно правильно проходить через стену (соблюдать противопожарный зазор, если стены являются горючими). Но этот вариант требует хорошей изоляции и качественного крепления к стенам
И даже в таких условиях, как правило, возникает много конденсата. По этой причине на выходе необходимо установить тройник и конденсатоотводчик.
Если дымовые трубы проходят через крышу, то есть как минимум две сложные точки – проход через потолок первого этажа и через крышу. В этих местах устанавливаются специальные сквозные устройства. Они обеспечивают достаточную степень пожарной безопасности.
Особенности сборки металлических труб
При использовании слоистых или одностенных металлических труб происходит “конденсация” во внешней дымовой трубе газового котла. То есть вставка верхней трубы в центр нижней. Это стало возможным благодаря рифленой кромке с одной стороны.
При установке дымохода внутри здания конструкция устанавливается “сквозь дым”
В этом случае более важно, чтобы газы не попадали в помещение. Поэтому трубы поворачиваются таким образом, что верхний элемент накладывается на уже установленный
Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата. Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная.
Дымовые трубы в шахте (коробе)
Для того чтобы связь не портила интерьер, ее часто “упаковывают” в шахту – специально построенную коробку. Внутри обычно находятся дымовая труба (или дымоходы, если работают несколько приборов), вентиляционные каналы, могут быть стояки для водоснабжения, отопления, канализации. В любом случае, дымовую трубу лучше закрыть теплоизоляцией. Если изоляция отапливаемого помещения не может быть применена на мансарде (особенно если она холодная), изоляция должна быть обязательной. Используется базальтовая вата с рабочей температурой не менее 300°C.
Проверка тяги в дымоходе после монтажа
Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.
Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке.
Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:
- С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.
- С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
- Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.

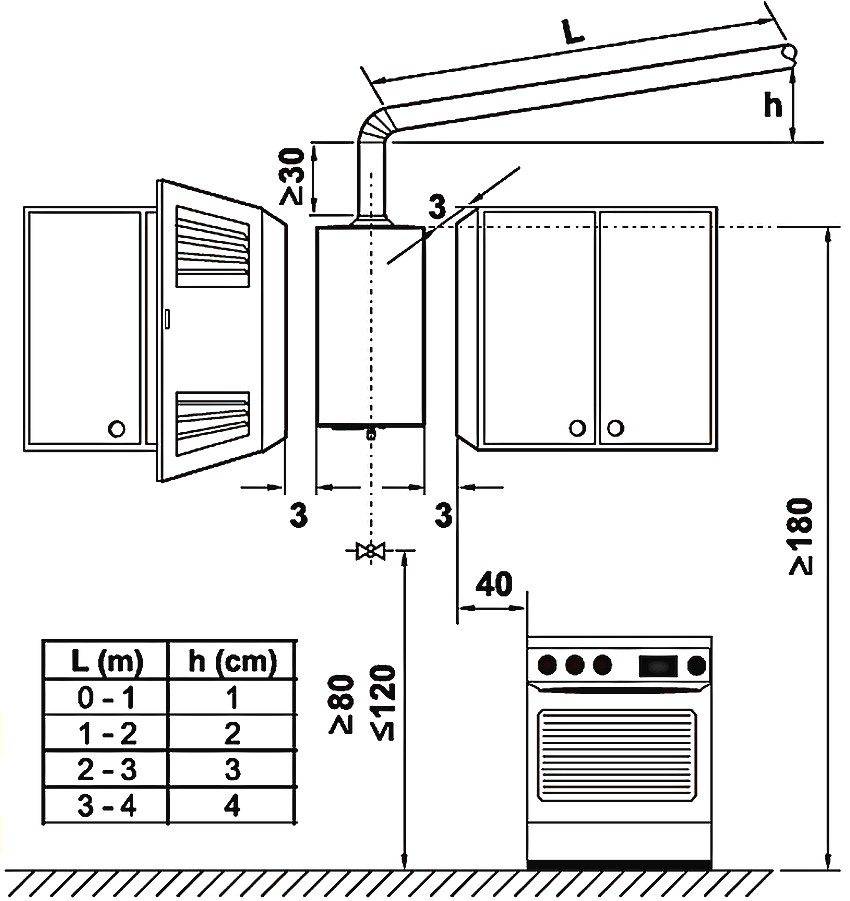

Правила установки дымохода для газовой колонки
Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:
- гофрированная труба — легко монтируется, гибкость материала позволяет
вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры; - труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
- коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.
Рекомендации для установки газовой колонки
Основные требования к монтажу дымоотводных труб для газовых колонок:
- эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
- тяга внутри системы дымоотвода должна быть постоянной;
- материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
- наружный участок дымоотвода должен иметь вертикальное расположение;
- конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
- вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
- дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
- категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.
Видео описание
Как производится монтаж дымоходной трубы, смотрите в следующем видео:
Подключение керамического дымохода
Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.
Стыковка может выполняться только двумя способами
По дыму– металлическая труба вставляется в керамическую
Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.
По конденсату– металлическая труба надевается на керамическую.
Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.
Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.
Самостоятельная установка
Собрать сэндвич вентиляцию можно самостоятельно, без профессиональной помощи. Для этого нужно подготовить все элементы трубопровода, ознакомиться с этапами проведения работ.
Основные детали дымохода:
- Колено под углом 90 градусов.
- Переходник для соединения патрубков с печью или котлом.
- Деталь с герметичной крышкой, через которую можно выполнять чистку системы.
- Тройник для перехода от горизонтали на вертикаль.
- Механизм для спуска конденсата.
- Тройник с углом 45 градусов.
- Если нужно обойти сложные места, отводы под углом 45 градусов.
- Заглушка для защиты утеплителя трубы от попадания влаги.
- Хомуты для усиления соединений отдельных элементов.
- Кронштейны для закрепления трубок на стенах.
- Магистральные элементы (зависимо от длины, сложности трубопровода).
- Конусная крыша.
- Конус, которой накрывает конец дымохода.
После покупки всех деталей, можно приступать к подготовке.
Перед монтажом труб сэндвич дымохода необходимо выполнить подготовку. Она включает несколько действий:
- На листе бумаги начертить готовый трубопровод. Продумать, где он будет изменять направление для обхода других коммуникаций.
- Проделать отверстие в крыше, стенах, потолке. В этих местах поверхности нужно усилить.
- Нанести разметку дымоходного контура.
- Установить опорные элементы.
Виды соединения
Часто при монтаже дымохода трубы соединяют «в раструб». Для герметизации стыков, применяется специальный жаростойкий герметик. Для усиления соединений, можно использовать специальные муфты.
Существует два варианта расположению трубы сэндвич:
- Вывод дымохода через крышу. Стандартный способ, подразумевающий создание отверстий в перекрытиях, кровле.
- Вывод дымохода из сэндвич труб через стену. Это позволяет уменьшить нагрузку на перекрытия, однако требует больше материалов на изготовление трубопровода.
Когда расположение выбрано, можно точно рассчитать количество требуемых деталей для изготовления системы.
Дымоход выведен через стену
Порядок сборки дымохода сэндвич:
- Когда отверстия в перекрытии, кровле сделаны, можно приступать к сборке. В первую очередь устанавливается специальный переходник между нагревательным оборудованием, трубой.
- Устанавливаются остальные элементы до перекрытия.
- В отверстии закрепляется специальных переходник, который имеет два пластины, патрубок.
- На месте выхода трубы из кровельного материала должна быть установлена конусная крыша или лист нержавеющей стали с отверстием.
- Все стыки, соединения, места выхода дымохода должны быть загерметизированы. Для большей защиты от возникновения воспламенения нужно дополнительно теплоизолировать перекрытия, место соприкосновения с кровлей.
- Наращивание трубок выше кровли рассчитывается по СНиП.
Если нужно соединить сэндвич трубу со старым кирпичным дымоходом, нужно купить специальный переходник. По окончания работ следует проверить надежность удержания цельной конструкции кронштейнами, зажать хомуты. Выполнить проверку герметичности системы. Для этого достаточно поджечь небольшое количество топлива, подождать 15–20 минут. Осмотреть все стыки на наличие утечек дыма.
Что нужно знать при выборе дымохода из нержавейки (сэндвич-дымохода)?
Сэндвич трубы получают большую популярность с течением времени. Связано это с их надежностью, стойкостью к атмосферным явлениям, герметичностью соединений. Простой монтаж позволяет сэкономить на помощи профессионалов. Для владельца частного дома достаточно выбрать марку стали, вид утеплителя, купить все элементы трубопровода, выполнить работы по инструкции.
Дымоход можно вмонтировать как в печку, так и в теплообменный бак. Расположить его в помещении и вывести на улицу можно как угодно: в боковую стену и вверх, напрямую в потолок и т. п. Главное, чтобы была тяга.
Для того чтобы максимально экономно пользоваться печкой в бане, от неё напрямую идёт металлическая труба, на которую уже монтируется сэндвич. В этой трубе температура практически не отличается от температуры печки, поэтому такая система выгоднее. Чтобы излучение было мягче, но тепло не уменьшалось, на трубе делают сетку, в которую помещают камни. Они также хорошо просушат парилку после того, как печка погаснет.
