Экраны для батарей отопления

Изготовление экрана для батареи отопления своими руками

Своими руками экран на батарею преимущественно изготавливают из листов ДСП или МДФ. Для лицевой панели следует выбрать металлическую сетку любой конфигурации. Также для монтажа понадобится листовой металл для создания отражающего элемента, крепежные элементы в виде строительных скоб и шурупов, столярный клей и гвозди.

Прежде чем изготовить экран для радиатора отопления нужно произвести замеры

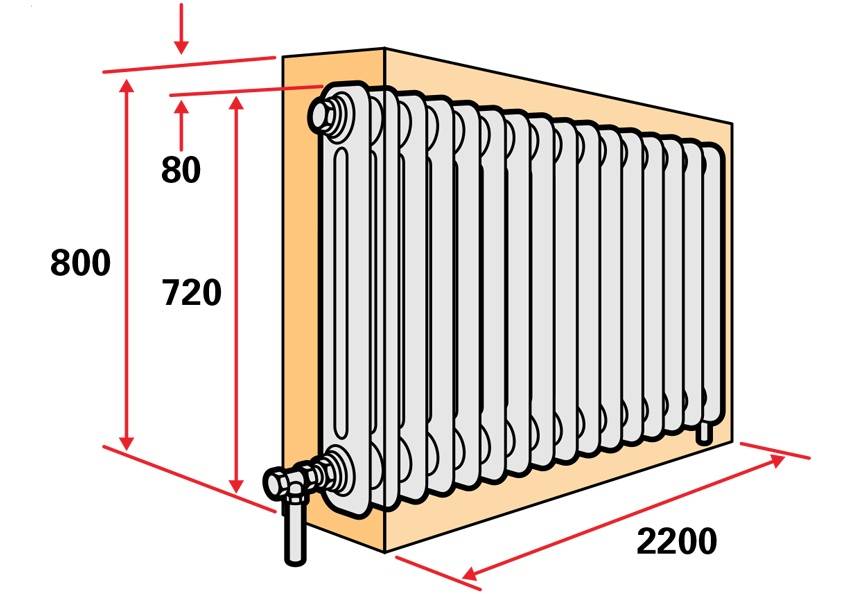

На первом этапе выполняется измерение габаритов радиатора. К полученному значению ширины прибавляется 10 см, а к высоте – 5 см. Эти данные являются параметрами для будущей лицевой панели экрана. Для получения ширины боковых деталей из МДФ необходимо к глубине радиатора прибавить 2,5 см, а длина изделий будет равна высоте лицевой панели. Размеры верхней части экрана должны быть на 1-2 см больше, чем габариты боковых панелей.

На основании полученных данных из МДФ или ДСП вырезаются прямоугольные изделия. В местах соприкосновения деталей формируется угол в 90 град. В боковых гранях следует предусмотреть отверстия для труб. Фасадная часть в виде металлической сетки декорируется гранями из ДСП по всему периметру конструкции с внутренних сторон передних углов.

Декоративные решетки можно сделать самостоятельно, подобрав материал и подходящий к шторам и обоям цвет

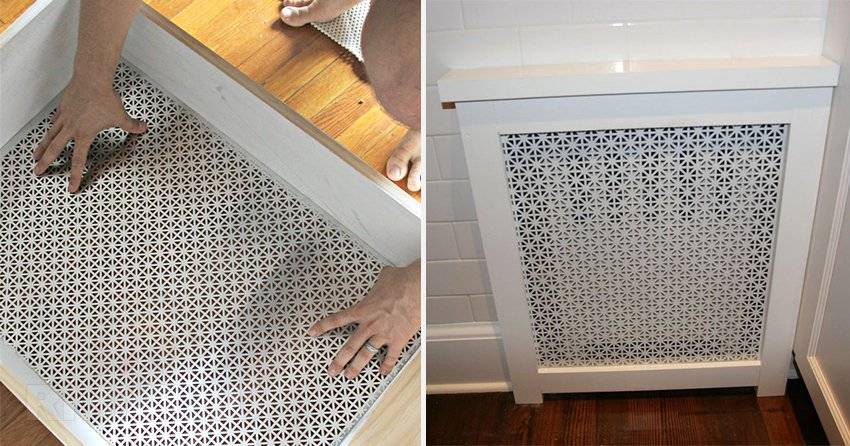

Следующим этапом является сборка конструкции. У задней стенки устанавливается экран-отражатель, габариты которого соответствуют размерам декоративного экрана. Он служит для предотвращения тепловых потерь и перенаправления ИК потока от батареи внутрь помещения. Крепление всех элементов каркаса осуществляется при помощи специального клея.

Декоративный экран может крепиться к стене при помощи анкерных цанг или приставляться к радиатору. Для второго варианта следует предусмотреть в нижней части конструкции специальные ножки, которые крепятся при помощи строительных уголков. Такой способ не только создает мобильную конструкцию, которую можно отодвигать при выполнении уборки, а позволяет регулировать высоту экрана относительно радиатора.

Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно

Благодаря широкому ассортименту декоративных решеток для радиаторов отопления можно подобрать наиболее подходящий вариант,  который не только станет идеальным дополнением интерьера, но и украсит батарею и станет надежной защитой от возможных травм. Также при выборе изделия следует руководствоваться не только эстетическими соображениями, но и отдавать предпочтение конструкции, которая не должна ухудшать отопительные характеристики прибора.

Минусы материала

Энергосберегающая пленка – не источник тепла, не влияет на обогрев помещения. Сохраняет тепло, производимое источниками центрального отопления. Материал удерживает имеющуюся температуру воздуха.

Недостатки материала:

  1. Защита не пропускает УФ-излучение, не рекомендуется использовать в помещениях с комнатными растениями. Не подходит для тонирования стекол в парниках, теплицах на придомовой территории. Для роста растениям необходим ультрафиолет. Если в комнате с энергосберегающим покрытием есть растения, можно использовать фитолампы. Однако, об экономии электроэнергии можно забыть – для нормального роста растений, компенсации дефицита солнечного света, освещение должно работать не менее 12 часов в сутки.
  2. Эффективность действия пленочного покрытия зависит от правильного наклеивания. Большие площади остекления – например, панорамные окна или порталы, лучше не оклеивать самостоятельно.
  3. Покрытие препятствует проникновению в помещение естественного солнечного тепла снаружи, весной и осенью в квартире будет некомфортно – сыро, холодно. Необходимо включать мобильные отопительные приборы.
  4. Способность отражать радиосигналы. Радиоволны извне, идущие на комнатную антенну, мобильный телефон, отражаются покрытием. Возможны перебои в работе сотовой связи.
  5. Если в помещении установлены оконные системы с двух – или трехкамерными стеклопакетами, использовать пленку необязательно.

Установка

экранов для радиаторовустановить крепления

Некоторые модели ставят непосредственно на пол. Для этого у конструкции предусмотрены ножки

Важно помнить, что верхнюю часть нужно дополнительно закрепить боковыми крючками, благодаря чему обслуживание значительно упрощается

https://youtube.com/watch?v=6x9fM5iJNDs

Экраны для радиаторов отопления пользуются огромным спросом. С их помощью можно спрятать прибор отопления и улучшить интерьер. При желании удастся самостоятельно выполнить конструкцию или сделать ее под заказ. Главное – правильно выбрать материал, который должен быть экологичным и простым в уходе.

Несколько моделей экранов для батарей

Изготовление экрана на батарею отопления

Изготовить самостоятельно каркас экрана батареи отопления не представляется сложным, необходимо просто , в размер стенки экрана из ЛДСП и соединить между собой любым способом. Торцы досок нужно , такой же, из которой будет изготавливаться декоративная решетка. Так как глубина экрана для батареи не велика, то материалом для стенок могут послужить обрезки ЛДСП, которые в избытке имеются в цехах по изготовлению мебели. Я соединения выполнил с помощью уголков и мебельных стяжных винтов – . На технологии изготовления корпуса экрана для батареи отопления не останавливаюсь, так как здесь нет ничего сложного.

Как-то взглянув на плетенную из лозы корзину, «заболел» идеей сплести решетку на батарею отопления. После анализа доступных материалов, мой выбор пал на мебельную кромку с нанесенным на тыльную сторону термическим клеем. Цветовая гамма широкая, теплостойкая, тонкая, достаточно прочная. Идеальный оказался материал для изготовления своими руками решетки экрана на батарею отопления.

Как переплетена мебельная кромка для решетки экрана хорошо видно на фото.

Для изготовления решетки экрана батареи отопления нужно рассчитать требуемую длину кромки. Делается это очень просто. Измеряется площадь планируемой решетки, определяется, какая длина нужна для сплетения одного квадратного метра, делится площадь решетки на длину кромки, занимающую квадратный метр. Полученный результат умножаете на 1,3. Полученное число и будет требуемая длина кромки.

Пример: у меня размер решетки для экрана составил 0,56 м×0,48 м, площадь равна 0,27 м2.
Ширина кромки составляет 0,018 м. Поделим 0,27/0,018=15. Умножим на 1,3.
Итого нужно около 20 м. Расчет естественно прикидочный, но достаточно точный для данной задачи. Цена кромки 4 руб. за метр. Еще рублей 20 потрачено на крепежные детали. Итого 100 руб. за решетку!

Крепить кромку к корпусу экрана для батареи отопления можно двумя способами, гвоздиками длиной 8 мм или скобками.

Хотя у меня есть мебельный степлер, я предпочел гвоздики. Выбор обусловил тот факт, что при окончании плетения, чтобы переплет был правильным, приходилось откреплять некоторые концы. Вынимать гвоздики и забивать опять. Скрепки хоть и легко вгонять, но вынимать очень трудоемко. Поэтому, гвоздики лучше не забивать полностью, чтобы потом было легко вынуть. После окончания плетения их легко простучать до полного утопления.

Маленькие гвоздики забивать не так просто, как кажется на первый взгляд. Поэтому, я использовал для держания их до первого удара молотка хирургический инструмент с пугающим названием «Зажим кровоостанавливающий».

Как видите с зажимом забить гвоздик очень просто. Главное, Ваши пальцы будут в безопасности.

Функционально это тот же пинцет, но отличительная особенность в том, что можно удерживать мелкие предметы без использования мышечной силы пальцев. Благодаря наличию трех зубчатых фиксаторов, силу зажима можно ступенчато регулировать. Инструмент незаменим при работе с мелкими деталями. Завернуть в труднодоступном месте винт, или удержать небольшую гайку, продеть шнурок или нитку, да мало ли еще, с этим зажимом без проблем. Если у Вас такого еще нет, советую приобрести в магазинах медтехники.

Для того, чтобы ячейки решетки экрана батареи отопления были все одинакового размера полезно сделать шаблон, представляющий из себя небольшую пластинку из любого материала толщиной, равной ширине отверстий. Я делал плетение кромки таким образом, чтобы получились одинаковые ромбики. Если противоположные концы кромки фиксировать на разных расстояниях, то получится веерное изменение размеров ячеек. Тут есть, где развернуться фантазии. Дело вкуса.

По окончанию плетения и утопления гвоздиков, для придания жесткости полученной решетки, следует ее прогреть утюгом при температуре 150-200˚С, прогладив с лицевой стороны. Клей размягчится, и кромки экрана после остывания надежно приклеятся друг к другу, образовав довольно жесткую конструкцию. Этой же кромкой нужно обклеить торцы корпуса экрана для батареи отопления. Процесс очень простой. Прикладываете кромку и проглаживаете горячим утюгом. Выступающие края кромки срезаются легко сапожным ножом. Получившиеся острые углы снимаются мелкой наждачной бумагой.

Влияют ли экраны на распределение тепла?

Радиаторами выделяется два типа энергии – лучистая (с прямым излучением) и конвективная. Если у теплоносителя невысокая температура (менее 50 градусов), даже тонкие экраны способны воспрепятствовать правильному теплообмену. Массивные закрытые конструкции и вовсе заставляют теплый воздух скапливаться внутри, препятствуя естественной конвекции.

Получается, что просто декоративный экран возвращает часть тепла в отопительную систему. Воспрепятствовать теплопотерям можно, и даже нужно, используя теплоотражающую фольгированную пленку. Она наклеивается за батареей.

Материал изготовления и особенности

Каждый из материалов, используемых для изготовления экранов, имеет свои преимуществ и недостатки. Чтобы изготовить или купить долговечный, прочный и эстетически приятный экран для своего радиатора, необходимо рассмотреть особенности каждого материала:

  1. Дерево.

При изготовлении экранов из дерева могут использоваться как дорогостоящие материалы, такие как дуб, бук, ротанг, или более дешевые варианты – МДФ, реечное полотно. Деревянные панели изготавливаются в виде решеток или жалюзи, и устанавливаются на некоторой высоте над полом для того чтобы они не препятствовали прохождению тепла от радиатора. Сверху короба также делаются отверстия. Деревянный экран очень просто сделать самостоятельно, придав ему любую форму, но дерево обладает плохой теплопроводностью, поэтому часть тепла от радиатора он будет поглощать.

Чтобы деревянный экран не деформировался со временем от воздействия высокой температуры, ее перепадов и влаги, необходимо использовать только высококачественную древесину.

  1. Металл.

Экраны из металлической или алюминиевой сетки хорошо пропускают тепло, недорогие по стоимости. Металл – хороший проводник тепла, поэтому правильно изготовленная решетка создает хорошее тепловое излучение. Существует большой выбор покупных металлических экранов, но самостоятельно сделать такой будет достаточно непросто, не имея специального инструмента и навыков.

  1. Пластик

Кроме легкого веса, простоты конструкции и монтажа, пластиковые решетки не имеют других преимуществ. При нагревании они способны выделять вредные вещества, не обладают тепловой проводимостью, а также механически не прочные.

  1. Стекло

Стеклянные декоративные панели можно только приобрести. Они изготавливаются из закаленного стекла, имеют разнообразный дизайн, прочные. Стеклянные панели обладают максимальной теплоотдачей, обеспечивая хорошую конвекцию благодаря прохождению снизу холодного воздуха, который нагревается и поднимается вверх. Кроме того, бывают экраны из акрила – они тоньше и легче, чем стеклянные, обладают широкой цветовой гаммой и разнообразием форм.

  1. Гипсокартон

Доступный материал для домашнего изготовления декоративной решетки. При правильной подготовке гипсокартона можно сделать прочную и качественную панель для батареи.

«Изоспан»


На сегодняшний день многие фирмы и компании выпускают отражатели для батарей отопления, которые предназначены для отсвета различной энергии, в данном случае тепловой. Рассмотрим изделия «Изоспан», которые изготовлены из материалов пригодных для экранов батарей отопления.

Например:

  • Изоспан FD — полипропиленовое тканое полотно, которое дублировано металлизированной полипропиленовой пленкой;
  • Изоспан FS — нетканое полипропиленовое полотно, также дублируется металлизированной пленкой из полипропилена;
  • Изоспан FX — вспененный полиэтилен с одной стороны дублирован металлизированной лавсановой пленкой, имеет толщину 2 — 5 мм.

Данные экраны применяются, чтобы повысить эффективность отопительных приборов, таких как радиаторы, рефлекторы, батареи, конвекторы и другие.

Их располагают за батареей, то есть с той стороны, откуда хотят перенаправить тепловую энергию внутрь помещения. При монтаже металлизированная сторона соприкасается с батареей отопления и отражает тепловую энергию в сторону комнаты, этим увеличивается КПД нагревателя.

Обычно любой отопительный прибор монтируют под окнами, компенсируя распространенный воздух, идущий от наружных стен, а это приводит к тому, что радиатор обогревает не только комнату, но и охлажденную стену. Поэтому на обогрев внешних стен уходит больше тепла, чем на прогрев помещения, а, применив отражатели тепла за батареей отопления можно снизить потерю тепла.

Кроме этой функции металлизированный отражающий экран предохраняет наружные стены и утеплители от проникновения водяных паров. Если стены насыщены влагой, то они теряют теплоизолирующие качества.

Самым эффективным считается теплоотражающий экран, выполненный на основе вспененного полиэтилена (Изоспан FX).

Возможность альтернативы

Если не позволяет бюджет, или нет желания заняться выбором новой детали интерьера, которая, в любом случае, потребует дополнительных усилий по уходу, лучшим заменителем экрана может стать декорирование самой батареи отопления.

Самый простой метод – закрашивание обыкновенной масляной краской. При этом, для достижения эффекта маскировки, можно вписать батарею, трубы и примыкающую стену в единый рисунок.

Стандартный радиатор — удобный объект для реализации творческого потенциала в излюбленном стиле: его можно покрыть ситцевым узором или живописной картиной при помощи декупажа и акриловых красок, или просто «состарить» под стиль лофт.

Разновидности устройства экранов

Главная деталь экрана — его лицевая часть в виде прямоугольника с отверстиями, которые обеспечивают доступ теплого воздуха в помещение. Наличие верхней и боковых поверхностей часто диктует место установки радиатора.

Можно выделить три основных вида экрана по способу установки:

  • плоская панель;
  • экран с навесной частью;
  • имитация тумбы или короб.

Плоский экран для батареи отопления

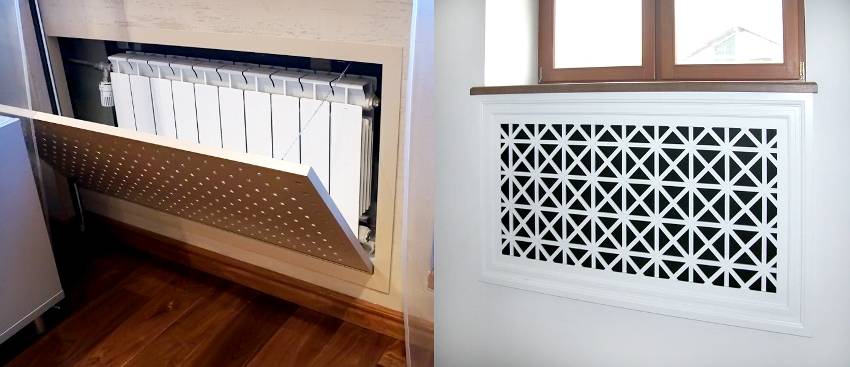

Плоские панели ставят, если батарея находится в нише. Радиатор, расположенный под подоконником, можно тоже украсить отдельной панелью и оформить его в едином стиле с интерьером помещения. Такой вариант выполняется и в виде фасада на ножках, который будет закрывать прибор на манер ширмы.

Навесную крышку монтируют на батареях, которые слегка выступают вперед. Состоит она обычно из двух поверхностей, располагающихся сверху и с лицевой части радиатора. Боковые его стороны остаются свободными.

Экран с навесной частью

Короб или имитация «а-ля тумба» полностью скрывают радиатор. Такой вариант создает дополнительную поверхность, на которой можно держать разные мелочи, ставить лампы. Но здесь не стоит забывать о наличии множества отверстий для выхода теплого воздуха.

Короб на батарею отопления

Технология изготовления

Перед тем как приступить к изготовлению ограждения для батареи стоит выбрать подходящую конструкцию: навесную или опирающуюся на пол в комнате.

Затем выполняется чертеж, и подбираются инструменты с материалами.

Материалы и инструменты

Для изготовления понадобятся следующие материалы и инструменты:

  1. Лист ДСП.
  2. Специальная кромка для отделки с клеевым термическим слоем с тыльной стороны.
  3. Винты и уголки из металла.
  4. Степлер со скобами либо маленькие гвозди с молотком.
  5. Утюг.
  6. Нож.
  7. Наждачная бумага.

Разметка и замеры

Сначала необходимо выполнить разметку расположения на стене и необходимые замеры. Отмечаем места крепления для размещения панели. Делаем простой схематичный чертеж с важными размерами.

Из ДСП делаем четыре стенки для каркаса. Можно приобрести уже изготовленные детали. Соединяем стенки между собой с помощью металлических уголков.

Выполняем из кромки решетку и фиксируем ее части на каркасе при помощи маленьких гвоздей и мебельного степлера. Длина кромочного материала рассчитывается по формуле L(длина кромки)=(a (длина изделия)*b(ширина)*1.3)/c(ширина кромки).

Отверстия на решетке должны быть одинакового размера, для этого надо сделать предварительные разметки на каркасе или специальный шаблон. С лицевой стороны решетку надо прогреть утюгом при высокой температуре. В результате этой процедуры разогретый клей соединит элементы решетки в местах пересечения и придаст ей большей жесткости.

Этой же кромкой необходимо выполнить отделку торцевых частей каркаса. Прикладываем кромку к торцу и приглаживаем утюгом. Ножом срезаем выступающие края кромки. Выделяющиеся края шлифуются наждачной бумагой.

Закрепление

Если предполагается расположение экрана вплотную к стене, то его просто вставляем. Если же запланирован подвесной вариант, то надо выполнить еще несколько манипуляций.

  • В каркасе делаем выемки в местах состыковки с трубами отопления. Затем декоративное ограждение одевается на трубы с помощью специальных пазов.
  • В размеченных местах нужно прикрепить металлические уголки.
  • Затем загибаем края уголков на 10 мм вверх и на полученные крючки подвешиваем сделанную панель.

Ограждающий экран – это замечательное решение для разных приборов отопления. Если все сделать правильно и выбрать качественный материал, то можно самостоятельно создать прекрасный элемент декора.

Как красиво закрыть батарею отопления в комнате под окном, чтобы спрятать ее в интерьере квартиры

Когда некрасивый элемент отопления портит дизайн помещения, решить эту проблему можно двумя способами: либо поменять ее дизайнерской или внутрипольной моделью, либо замаскировать ее. При использовании второго варианта можно даже создать интересные дизайнерские решения, так как применение короба, экрана или других вариантов позволяет сделать дополнительную консоль, полку, стеллаж и другой функциональный элемент. Также плюсом скрытия элемента отопления является то, что это обеспечивает безопасность для детей, так как так можно избежать ожогов, ударов и других неприятных моментов. Если в помещении чересчур высокая температура, то скрытие батареи позволит создать комфортный микроклимат. Также плюсом является возможность более удобной уборки, так как пыль не оседает на внутренней поверхности радиатора.

Как выбрать материал экрана?

Экран может быть выполнен из различных материалов:

Дерево

Натуральный нетоксичный материал. Единственный его недостаток – теплоемкость. Пока не нагреется экран радиатора, в помещении будет холодно. Следует избегать массивных закрытых экранов. Выглядит богато и стильно, подходит для детских комнат.

Листовой металл

Чаще всего используется нержавеющая сталь и алюминий. Теплопотери минимальны (до 3%). Тонкий металлический лист прост в монтаже, но не всегда выглядит эстетично.

Гипсокартон

Из гипсокартона делают только основу конструкцию, а решетку для экрана лучше все же использовать съемную металлическую.

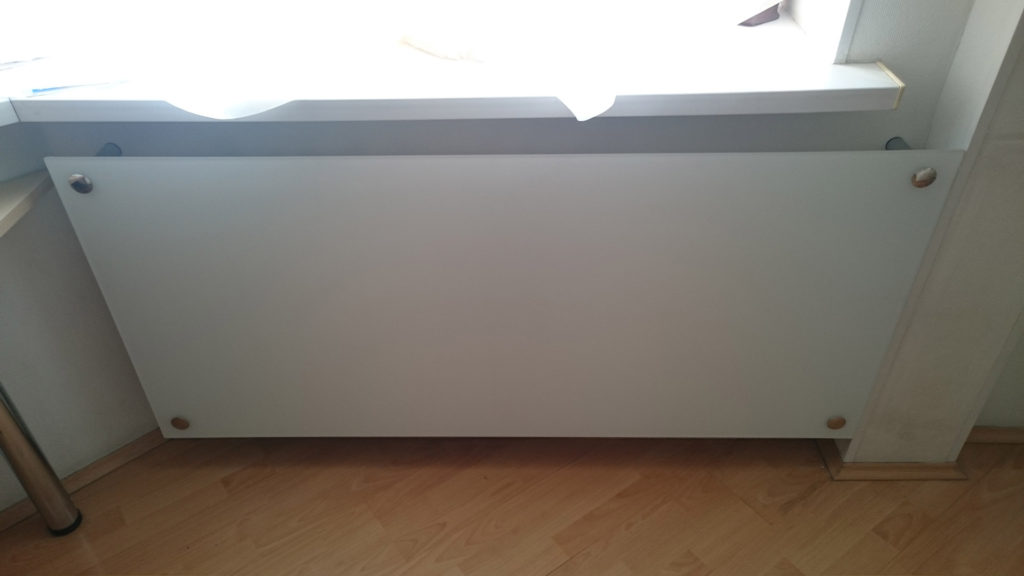

Стекло

Выглядят изысканно и стильно. Для изготовления таких радиаторов используют витражное или закаленное стекло. После нанесения пескоструйного рисунка или фотопечати экран становится украшением интерьера. Из существенных недостатков – повышенная хрупкость.

МДФ и ХДФ

Просты в уходе, невысокая себестоимость, высокие декоративные качества. Размягченные волокна древесины прессуют, в процессе выделяется натуральное вещество лигнин, склеивающее волокна. Вредные связующие не используются. Тонкие ажурные экраны выполняют чаще из ХДФ (High Density Fiberboard) – слой получается тоньше, с большим количеством перфорации.

Ковка

Такие решетки красивы, но слишком ажурны. Ковку часто комбинируют с контрастным фоном, на котором элементы будут смотреться ярче. Лучшую циркуляцию обеспечивают металлические листы.

Пластик

Гигиеничный влагостойкий материал, но смотрится дешево. Его не рекомендуют к использованию в жилых комнатах, чаще в ванных или офисных помещениях. Экраны изготавливают из термостойкого пластика, выдерживающего нагрев до 80 градусов. Лучше устанавливать под наклоном.

Экзотические материалы

Решетки могут изготавливать из ротанга, бамбука, коры, плетеных веток. Для декора используются краски, стразы, декоративные сетки и прочие элементы.

Сборка и установка экрана своими руками.

Экран предназначенный для закрытия старых батарей, установить его легко и просто. Для установки экрана не понадобятся какие-то профессиональные навыки. Установка экрана возможна с помощью специальных кронштейнов крепления, либо навешиванием непосредственно на сами элементы отопительной системы.

Экраны для батарей отопления выполнены в виде декоративной металлической сетки, маскирующей батареи и пропускающей тепло в квартиру.

Кроме маскировки внешнего вида батарей, экраны выполняют еще одну немаловажную функцию-уменьшают количество пыли оседающей на батареях, которую всегда было нелегко удалить.

Кроме этого, батареи советского образца всегда являлись причиной случаев травматизма, особенно часто травмировались дети.

Закрытие острых углов батарей отопления экраном, делает их совершенно безопасными.

Если металлический экран нужно покупать, то перфорированный вполне возможно изготовить самому. Для этого понадобятся:

  • лист перфорированного ДСП;
  • деревянные планки;
  • фанера;
  • электрический или ручной лобзик;
  • саморезы;
  • фольга;
  • лак;
  • краска.

Легче всего найти в интернете чертёж понравившегося экрана и следуя пошаговой инструкции изготовить экраны для каждого помещения квартиры.

Самостоятельное изготовление экрана дает возможность самому выбирать узоры и цвет, которые будут полностью соответствовать интерьеру помещений.

Изготовление экрана для батареи отопления своими руками

Своими руками экран на батарею преимущественно изготавливают из листов ДСП или МДФ. Для лицевой панели следует выбрать металлическую сетку любой конфигурации. Также для монтажа понадобится листовой металл для создания отражающего элемента, крепежные элементы в виде строительных скоб и шурупов, столярный клей и гвозди.

Прежде чем изготовить экран для радиатора отопления нужно произвести замеры

На первом этапе выполняется измерение габаритов радиатора. К полученному значению ширины прибавляется 10 см, а к высоте – 5 см. Эти данные являются параметрами для будущей лицевой панели экрана. Для получения ширины боковых деталей из МДФ необходимо к глубине радиатора прибавить 2,5 см, а длина изделий будет равна высоте лицевой панели. Размеры верхней части экрана должны быть на 1-2 см больше, чем габариты боковых панелей.

На основании полученных данных из МДФ или ДСП вырезаются прямоугольные изделия. В местах соприкосновения деталей формируется угол в 90 град. В боковых гранях следует предусмотреть отверстия для труб. Фасадная часть в виде металлической сетки декорируется гранями из ДСП по всему периметру конструкции с внутренних сторон передних углов.

Декоративные решетки можно сделать самостоятельно, подобрав материал и подходящий к шторам и обоям цвет

Следующим этапом является сборка конструкции. У задней стенки устанавливается экран-отражатель, габариты которого соответствуют размерам декоративного экрана. Он служит для предотвращения тепловых потерь и перенаправления ИК потока от батареи внутрь помещения. Крепление всех элементов каркаса осуществляется при помощи специального клея.

Декоративный экран может крепиться к стене при помощи анкерных цанг или приставляться к радиатору. Для второго варианта следует предусмотреть в нижней части конструкции специальные ножки, которые крепятся при помощи строительных уголков. Такой способ не только создает мобильную конструкцию, которую можно отодвигать при выполнении уборки, а позволяет регулировать высоту экрана относительно радиатора.

Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно

Благодаря широкому ассортименту декоративных решеток для радиаторов отопления можно подобрать наиболее подходящий вариант, который не только станет идеальным дополнением интерьера, но и украсит батарею и станет надежной защитой от возможных травм. Также при выборе изделия следует руководствоваться не только эстетическими соображениями, но и отдавать предпочтение конструкции, которая не должна ухудшать отопительные характеристики прибора.
