Способ обогрева
Электрические котлы и конвекторы отличаются способом обогрева. Рассмотрим детально каждый.

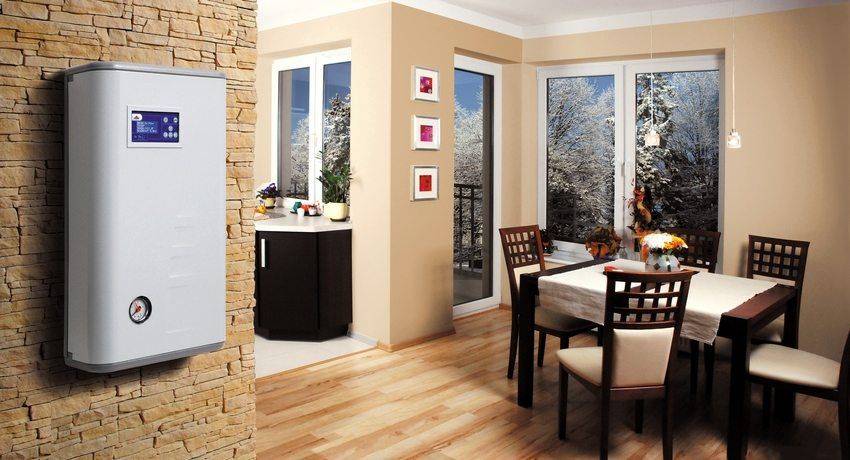

Котел
В электрических котлах преобразуется электрическая энергия в тепловую, специальный элемент нагрева увеличивает температуру теплоносителя, это происходит благодаря прямому воздействию тена на воду. Вода отдаёт тепло радиаторам, которые, в свою очередь, отдают его в помещение.
Электрокотлы делятся на несколько типов в зависимости от вида элементов обеспечивающих нагрев:
- теновые;
- электродные;
- индукционные.
В зависимости от типа монтажа электрокотлы различают:
- настенные;
- напольные.
Ещё модели отличаются энергопотреблением и функциональностью. В одних котлах есть только нагревательный элемент и устройство запуска, другие со средней функциональностью снабжены блоками контроля и снижения температуры, третьи могут управляться дистанционно.
В некоторых моделях котлов есть тены, они обеспечат дом теплом и горячей водой (двухконтурная система). Теплоноситель в данных видах агрегатов – это подготовленная вода, теновые котлы могут работать на антифризе. Оба варианта топлива экономичны.
В электрокотлах могут использоваться разные типы нагревателей, которые по-разному влияют на работу устройства, поэтому необходимо обдумывать выбор оборудования перед приобретением. Трубчатые тены полностью погружены в теплоноситель и дают им тепло.
Источник фото:olx.kz
Плюсы таких моделей: небольшая цена, легкость замены тенов, которые вышли из строя. Недостатки такого вида нагревателя: образуется накипь, а если тен не находится в теплоносителе полностью, то он вскоре перегорит.
Индукционные модели котла имеют высокую стоимость не только оборудования, но и его комплектации. Стоит отметить, что данное отопительное оборудованное обладает высокой эффективностью, долговечностью, практически внутренние элементы не выходят из строя, кроме блока управления.
Подогревается вода с помощью влияния магнитного поля на носитель тепла. Для электродного котла необходимо использовать только солёную воду. Норма содержания измеряется после определения уровня тока. Требуется досконально изучать инструкцию перед использованием устройства и определять из чего состоит вода.
Конвектор
Конвекторы легко монтировать, размещать в любых помещениях. Оборудование подключается к электропитанию, от которого полностью зависит. Стоит отметить, если возникают неполадки в электрической сети, можно подключить генератор средней мощности, и конвектор продолжает свою работу. Этого вполне достаточно, чтобы сохранить тепло и не дать замерзнуть трубопроводу.
Источник фото: norton.te.ua
Такое оборудование хорошо подходит для дополнительного отопления помещения, оно имеет небольшие габариты, просто монтируется, некоторые модели легко переместить в нужное место. Практически все устройства обладают хорошим функционалом, благодаря которому есть возможность регулировки степени обогрева.
Стоит учитывать, что при отсутствии отопления в помещении бетонные поверхности плесневеют и имеют высокую влажность, поэтому экономить на конвекторах не стоит.
При разработке дизайна своего дома пользователь может приобрести стильный конвектор из широкого выбора моделей, а за отдельную плату, оформив индивидуальный заказ, может заказать специальное покрытие на панель конвектора.
Когда использовать электрокотел, а когда конвекторы
Установлены четкие границы 4 и 6. Что это означает? Если отопительных приборов 4, это совсем небольшой дом, то заводиться с электрокотлом и радиаторной гидравлической сетью нет никакого смысла, легче и проще обойтись электроконвекторами. Если приборов 5 — это граница раздумий, можно уже приобрести электрический котел или все-таки посмотреть в сторону конвекторов, а если отопительных приборов становиться 6, то начиная с этого количества, рекомендуется однозначно электрокотел.
Что выгоднее установить при электрическом отоплении
Откуда взялось это деление 4-6 приборов и откуда вообще пошла практика использования электрических котлов в системах отопления, все просто из экономической эффективности. Только когда приборов мало, эта экономическая эффективность малозаметна, а когда становится много, она становится уже существенной, но она не лежит на поверхности, ее нужно разъяснять, эту экономическую эффективность. Те Господа, которые шумят по поводу того, что котел электрический никогда и нигде не нужен, им эту эффективность еще не разъяснили.

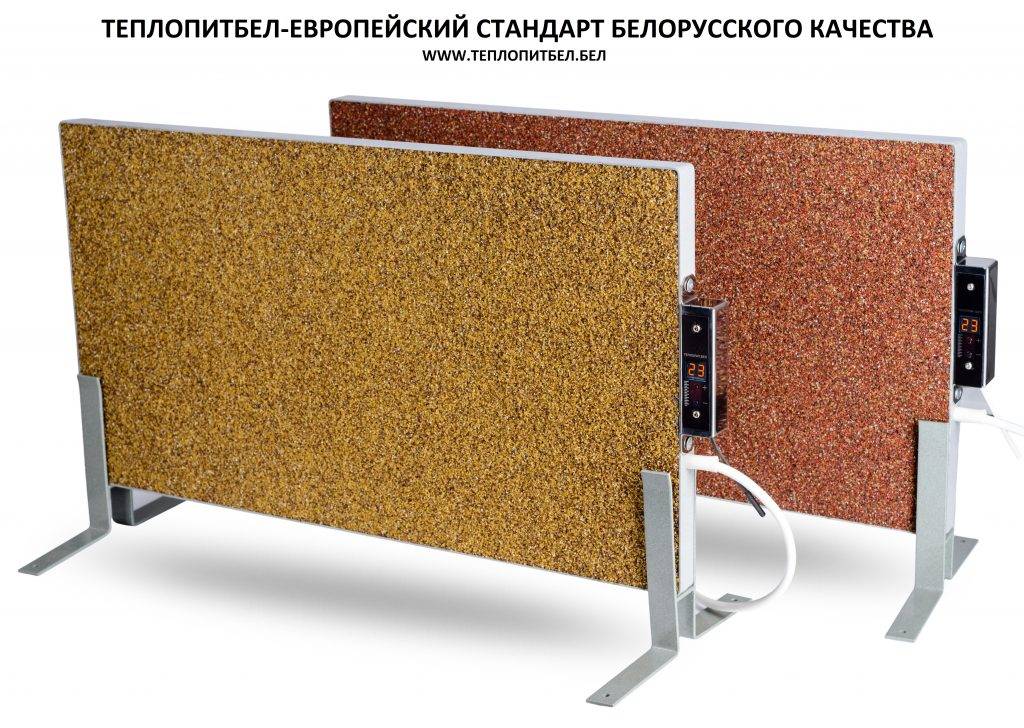

Белорусский завод Теплопитбел-энергосберегающие обогреватели, конвекторы и электрические батареи для льготного отопления дома.
Чем выгодно отопить дома
Как установить своими руками
Процесс монтажа предельно прост:
- Выбирают такое место, чтобы между конвектором и полом, боковой стеной, мебелью или подоконником было расстояние не менее 100 мм. По отделке поверхности, на которую навешивается прибор, ограничений нет — подходят даже обои и древесина. Напольные модели нельзя ставить на ковер с длинным ворсом.
- Размещают поблизости от выбранного места розетку, если это не было сделано ранее. От распределительной коробки протягивают 3-жильный медный провод марки ВВГ-нг лс сечением, соответствующим мощности прибора.
- Прикладывают обогреватель к стене и по крепежным кронштейнам делают разметку.
- Убирают агрегат в сторону и высверливают в отмеченных местах отверстия под дюбели.
- Забивают гильзы.
- Устанавливают конвектор в штатное положение и прикручивают к стене. Если отделка рельефная, под кронштейны устанавливают подкладки для компенсации выступов — чтобы между задней стенкой обогревателя и облицовкой оставался безопасный зазор.
Розетку для конвектора подключают к контуру заземления и к УЗО.
Расчет мощности
Теперь об одном из самых важных критериев выбора конвекторного обогревателя – его мощности. Ведь от данного параметра зависит, сможет ли прибор обеспечить должную температуру в комнате.
При расчете требуемой мощности прибора для обогрева помещения, в первую очередь следует определиться, как будет работать конвектор – как дополнение для централизованного отопления, или как основной источник тепла.
Также следует учитывать особенности самой комнаты. В угловой комнате, или с большой площадью остекления потребуется прибор с увеличенной мощностью.
Так, для обогрева помещения в 10 м. кв. усредненным значением мощности конвектора является 1 кВт. Но данный показатель рассчитан на среднюю высоту комнаты – 2,5-2,7 м. Но это, если конвектор используется как основной источник тепла.
Если же он является дополнением к централизованному или автономному водному отоплению, то на 10 м. кв. достаточно будет и 0,5 кВт.
Существует и универсальная формула расчета мощности конвектора. Исходя из нее, на каждый 1 м. куб. помещения должно приходиться 35-40 Вт мощности прибора.
Если комната угловая или имеет большую площадь остекления, то к расчетному показателю мощности конвектора, требуемого для обогрева помещения следует добавить дополнительно 15-20% мощности.
Популярное у читателей — как установить розетку в ванной.
Процедуры установки
Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.
Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.
Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.
Варианты схем
Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.
Обвязка отопительного аппарата
Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.
На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.
Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.
Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.
Правило границы 4 и 6
Для того, чтобы определиться, чем лучше отапливать дом, будет очень важно знать размеры дома, а точнее, количество необходимых отопительных приборов по всему периметру дома. Эксперты смогли установить достаточно четкие границы. Если дом совсем небольшой и ему необходимо всего 4 отопительных прибора, то нет никакого смысла устанавливать электрокотел и радиаторную сеть
В таком доме будет гораздо легче и проще будет установить электроконвекторы. Если дом достаточно большой и ему необходимо уже 6 отопительных приборов, то эксперты однозначно рекомендуют приобретать электрический котел. Достаточно сложная ситуация возникает, если вашему дому будет достаточно 5 отопительных приборов. Ведь в таком случае вы можете выбрать для себя и тот, и другой вариант
Если дом совсем небольшой и ему необходимо всего 4 отопительных прибора, то нет никакого смысла устанавливать электрокотел и радиаторную сеть. В таком доме будет гораздо легче и проще будет установить электроконвекторы. Если дом достаточно большой и ему необходимо уже 6 отопительных приборов, то эксперты однозначно рекомендуют приобретать электрический котел. Достаточно сложная ситуация возникает, если вашему дому будет достаточно 5 отопительных приборов. Ведь в таком случае вы можете выбрать для себя и тот, и другой вариант.
Устройство и принцип работы электроконвектора
Основными компонентами прибора являются:
- полый плоский прямоугольный корпус, открытый сверху и снизу;
- размещенная внутри него нагревательная спираль или ТЭН;
- шнур питания.
Выпускаются модели с термостатом: они способны поддерживать температуру в помещении на заданном пользователем уровне.
Нагревательная спираль выполнена из нихрома или иного сплава с высоким электрическим сопротивлением. От этого показателя зависит уровень тепловыделения при протекании тока: Q = I² * R, где
I – сила тока;
R – электрическое сопротивление.
Согласно этому закону, при подключении к источнику напряжения спираль нагревается. Ее температура растет, пока отведение тепла не сравнится с его выделением. Если этого не произойдет, встроенный термопредохранитель разомкнет цепь.
Нагревательный элемент сообщает тепло воздуху и тот через отверстие в корпусе поднимается. Такое явление называется конвекцией. Плотность у нагретой среды уменьшается, и она перемещается вверх. Конвективный поток втягивает через нижнее отверстие в корпусе холодные массы. Так осуществляется циркуляция.
Типы нагревательных элементов
Нагревательный элемент выполняет основную функцию конвекторного обогревателя. Всего выделяют три типа нагревателей:
- Игольчатые (ленточные) элементы самые недолговечные, но доступные по стоимости.
- Трубчатые тены представляют собой оптимальное сочетание цены и качества, единственный недостаток такого типа нагревателей – характерные щелчки при разогреве.
- Монолитные элементы – современная разработка, они бесшумны и надежны, но стоят несколько дороже теновых или ленточных теплонагревательных элементов (подробнее — в статье типы нагревательных элементов в конвекторах).
Монолитный нагреватель
Система отопления на электрических конвекторах или система отопления на базе электрического котла и радиаторы?
Вернемся к стереотипам по отношению к конвекторам. Логично сравнить с другой широко применяемой электрической системой отопления электрокотлами.
1. Стереотип: Дорогое энергопотребление
Система отопления на конвекторах с переменным регулированием мощности (инверторным) имеет лучшие показатели энергоэффективности не только в сравнении с конвекторами с фиксированной мощностью, но и в сравнении с другой широко распространенной системой электрического отопления – на базе электрокотла и радиаторов. Не будем указывать на очевидные вещи, что система на конвекторах значительно дешевле, чем электрокотел с радиаторами, надежнее и гибче. Сравним энергопотребление.
Про систему отопления на инверторных конвекторах можно почитать более подробно тут.
Система на инверторных конвекторах получает преимущества там, где электрический котел имеет существенные недостатки, из-за которых потребляет больше электроэнергии.
Система отопления на инверторных конвекторах динамичнее, гораздо быстрее и точнее реагирует на изменения температуры, в отличии от от системы «электрокотел-трубы-радиаторы»Источник home-comfort.ru
Первый важный недостаток системы котел-радиаторы: гидравлическая балансировка системы. Редко когда радиаторное отопление правильно сбалансировано, в каких-то помещениях радиаторы горячие и температура постоянно выше, чем нужно, а в других радиаторы постоянно полутеплые и температура ниже, чем должна быть. Из-за этого электрокотел вынужден избыточно работать. Это связано с протяженностью теплопроводящих путей, разной удаленностью радиаторов от котла, некорректностью подбора диаметров труб и автоматики. У системы отопления на конвекторах такой проблемы нет, а значит энергия расходуется рачительней.
Второй существенный недостаток: инерционность такой системы отопления, она не умеет быстро менять режим работы, она медленнее выходит на заданные температуры и медленнее останавливается. В отличие от электрокотла система на конвекторах имеет низкую инерционность, быстро выходит на заданные режимы. Третий недостаток: в радиаторном отоплении конвективная составляющая тепла составляет не более 15%, остальное тепло – это лучистое излучение, или по-другому радиация (именно поэтому приборы называются радиаторами). Конвекция – это нагрев воздуха, а излучение – это нагрев предметов, стен. Именно поэтому, конвективное отопление самое быстрое и комфортное. Там где конвектору для поднятия температуры на 5 градусов нужен час, радиаторному отоплению (фактически электрическому котлу) потребуется не менее 6 часов непрерывной работы.
Именно за счет этих факторов, система на инверторных конвекторах экономнее распоряжается потребляемой электроэнергией. Исследования специалистов по теплообменным процессам Московского Энергетического Института в специальной тепловой камере, эксперементально зафиксировали более экономичное энергопотребление системы на конвекторах с инверторным регулированием мощности нагрева по сравнению с электрическим котлом и алюминиевыми радиаторами.
Видео описание
О том что экономичнее – инверторная система отопления или отопление на электрокотле и радиаторах, смотрите в следующем видео:
2. Стереотип: Только для небольших домов
И в заключении на счет бытующего мнения, что конвекторы – это только для домов небольшой площадью с числом тепловых точек не более 6. Объективные недостатки системы отопления электрическим котлом свойственны как небольшим домам 80-100 кв.м., так и домам большей площади. А значит недостатки одной системы и достоинстава другой масштабируются и на дома большей площадью 200-300 кв.м.
Несколько общих рекомендаций по подключению электрических конвекторов.
Установка системы отопления на электрических конвекторах не требует особых навыков, даже если вы не электрик. Нужно придерживаться общих рекомендаций:
На одну линию не вешать суммарную нагрузку более 3кВт, (3 конвектора по 1 кВт, или 2 по 1,5 квт)
Подключать такую линию через дифф.автомат не менее 15A
При подключении последовательно на одну линию нагрузки более 3кВт использовать контактор
При использовании комнатного термостата или GSM-розетки, не производителя конвекторов, обратить внимание на допустимую для него силу тока
Плюсы и минусы конвекторов
Для того чтобы каким-то образом составить представление об электрическом конвекторе, перечислим его основные преимущества и недостатки. Соотношение плюсов и минусов позволит объективно оценить устройство.
И так, неоспоримые преимущества данного обогревательного устройства:
- Экономия на установке. Иногда его размещения даже не требует монтажа (напольные), или требует минимальных затрат (настенные). Практически только встроенные конвекторы потребует несколько больших усилий по установке.
- Используем при необходимости и платим только за использованное тепло.
- Компактные и малогабаритные.
- Доступный в эксплуатации.
- Такое устройство можно использовать в помещении различного назначения (ванная комната, гараж или иное помещение).
- Оснащены дополнительными функциями. В частности: увлажнитель воздуха, вентилятор для быстрой циркуляции воздуха.
- Безопасный. Корпус не нагревается до высоких температур, исключает риск ожогов.
Среди минусов, для данных обогревателей являются:
- Неэкономичность, в плане использования электроэнергии.
- Могут высушивать воздух, что сопровождается специфическим запахом.
ТОП-3 лучших конвектора
- Noirot Spot E-3 Plus 1500
- Electrolux ECH/AS-1000 MR
- Ballu BEC/ETMR-2000
Сравнение электрического конвектора и тепловентилятора
Выбор конвекторного обогревателя
И вроде конструкция конвектора понятна, но правильно подобрать данный прибор для обогрева не так уж и просто, поскольку имеется большое количество факторов, влияющих на правильность выбора.
Одним из факторов, которые следует учитывать при подборе конвектора, является его тип.
Самыми распространенными являются настенные конвекторы. Они способны хорошо обеспечить теплом помещение, поскольку располагаются непосредственно на стенах.
Часто их размещают под оконными проемами. Это позволяет при использовании конвектора создавать тепловую завесу возле потенциальных источников холодного воздуха. Но они являются стационарными.
Если требуется создание комфортных условий в разных помещениях, то лучше приобретать отдельно стоящий конвектор, оснащенный колесиками для передвижения. Такой конвектор удобно перетаскивать из комнаты в комнату, единственным условием является только наличие розетки в комнате.
Настенные и отдельно стоящие конвекторы зачастую используются, как дополнительное отопление, хотя и встречается отопление в доме, которое полностью обеспечивается данными приборами.
Напольные же конвекторы часто используются как основное отопление в доме, и под них подготавливаются ниши для установки еще на стадии планирования дома.
Электрические конвекторы, которые непосредственно подключаются в электросеть через розетку.
Электрический котел, который греет теплоноситель и отдает его в радиаторную сеть.
Выбор между этими вариантами вызывает много вопросов и целую бурю эмоций. Одни люди спрашивают, что же все-таки лучше использовать котел с радиаторами или электроконвекторы, другие прямо утверждают, что только идиоты могут приобретать электрокотел, когда достаточно будет развесить электропанели, потому что трубы в разы дороже проводов, приводят еще различные аргументы на эту тему, но все эти доводы не обоснованы. Попробуем разобраться в этой статье.
Когда использовать электрокотел, а когда конвекторы
Установлены четкие границы 4 и 6. Что это означает? Если отопительных приборов 4, это совсем небольшой дом, то заводиться с электрокотлом и радиаторной гидравлической сетью нет никакого смысла, легче и проще обойтись электроконвекторами. Если приборов 5 — это граница раздумий, можно уже приобрести электрический котел или все-таки посмотреть в сторону конвекторов, а если отопительных приборов становиться 6, то начиная с этого количества, рекомендуется однозначно электрокотел.
Откуда взялось это деление 4-6 приборов и откуда вообще пошла практика использования электрических котлов в системах отопления, все просто из экономической эффективности. Только когда приборов мало, эта экономическая эффективность малозаметна, а когда становится много, она становится уже существенной, но она не лежит на поверхности, ее нужно разъяснять, эту экономическую эффективность. Те Господа, которые шумят по поводу того, что котел электрический никогда и нигде не нужен, им эту эффективность еще не разъяснили.
Белорусский завод Теплопитбел-энергосберегающие обогреватели, конвекторы и электрические батареи для льготного отопления дома.
Конвекторы
Эти устройства используют в работе принцип конвекции, когда нагретый воздух становится легче и вытесняется наверх, уступая место более холодному, тот нагревается и цикл продолжается заново. Благодаря этому движению, постепенно нагревается весь воздух в помещении.
Главное отличие от обогревателя состоит в том, что нагревательный элемент в конвекторе воздействует непосредственно на воздух, благодаря чему корпус прибора почти не нагревается.
Конвекторы используют для обогрева комнаты процесс циркуляции воздуха
В зависимости от потребляемой энергии, конвекторы различаются на:
- газовые;
- водяные;
- электрические.
Наибольшее распространение получили электрические устройства
По способу установки конвекторы могут быть:
- настенные;
- встроенные в пол;
- переносные.
Достоинства и недостатки
Преимущества конвекторных моделей:
- Быстрый нагрев воздуха в помещении. Нагревательный элемент воздействует непосредственно на воздух и в несколько раз быстрее обогревает комнату.
- Безопасность. Корпус почти не нагревается и обжечься об него невозможно.
- Бесшумная работа. Конвекторы не издают никаких звуков при обогреве помещения.
- Экономичность. Устройство быстрее нагревает помещение, экономя электроэнергию.
- Надежность. За счет небольшого количества составных частей конвекторы служат без поломок длительное время.
- Комплектация датчиком температуры окружающего воздуха с возможностью регулировки степени его нагрева.
- Невысокая стоимость.
Переносные конвекторы имеют привлекательный дизайн и располагаются в любом месте комнаты
Есть у этих устройств и недостатки:
- На нагревательном элементе скапливается пыль, поэтому при нагреве возникает специфический запах.
- Воздух в комнате при использовании конвектора пересушивается, поэтому требуется его дополнительное увлажнение.
Настенный конвертер инфракрасного типа
Нагревательные элементы электрокотлов
Все электрические котлы можно разделения в зависимости от типа нагревательного элемента. Каждый из них имеет собственный принцип работы и особенности. И так, такие котлы могут вмещать в себе:
ТЕНы, — известный и распространённый способ нагрева воды. Трубчатый нагревательный элемент нагревает собой воду, что перемещается и обеспечивает бесперебойную тепло подачу.
Однако имеет определённые минусы. ТЕНы часто страдают от накипи, образующейся от нагрева води высокой температурой. Из-за этого выходит из строя. Это решается путём замены нагревательного элемента. Но все же может создать дискомфорт в отопительный сезон.
Достоинства и недостатки системы отопления с электрокотлом
Система отопления с электрокотлом имеет классическое устройство и сооружается по закрытой схеме – источником тепла является котел, он соединен с отопительными приборами трубопроводами, по которым циркулирует нагретый и остывший теплоноситель.
Главными преимуществами схемы с электрическим котлоагрегатом можно назвать следующие критерии:
- Возможность включения в схему теплоаккумулятора (с отдельными обогревателями, в том числе конвекторами, такой возможности нет);
- Централизованное управление всей системой – обычно производится первичная настройка на каждом радиаторе, затем регулировка реализуется только с котла;
- Значительно меньший уровень конвекционного движения пыли по сравнению с конвекторами, особенно с моделями, оснащенными вентиляторами.
Вместе с тем, схема с электрокотлом имеет и небольшие недостатки:
- Комплекс имеет в своем составе трубопроводы и жидкий теплоноситель, имеется возможность утечки и повреждения отделки;
- При эпизодической работе системы (например, на даче с сезонным посещением) требуется использование незамерзающего теплоносителя (кстати, следует отметить – электродные котлы с ним работать не могут);
- Более сложный и трудоемкий процесс монтажа.
