Устройство газовых колонок Вектор — популярные модели

Слабый нагрев воды

Если после устранения течи и очистки радиатора вода в колонке всё равно не нагревается до должного уровня, то стоит обратить внимание на другие косвенные причины:

  • недостаточное давление газа;
  • неисправный смеситель;
  • фильтрующие элементы.

Если на входе из трубопровода или баллона газ поступает с недостаточным давлением, вода просто физически не успевает нагреваться. Решение этой проблемы лучше возложить на плечи специалистов газовой службы.

Вычислить неисправность смесителя легко. Достаточно приложить руку к шлангу с горячей водой, который идёт под раковиной. Если он холодный, то дело в газовом котле, а если нет, то регулируем смеситель или меняем его.

Одна из самых распространённых причин поступления тёплой воды вместо горячей – это засорённые фильтры. Стоит проверить всё, что имеет решётку или какие-то независимые очищающие модули по пути от газового котла до смесителя, и при необходимости устранить препятствия тщательной промывкой элементов.

Вот краткий список причин, почему обычная газовая колонка не греет воду. Некоторые из них легко устранить самостоятельно, другие требуют вмешательства профессионалов

Помните о предосторожностях в работе с газовым оборудованием и придерживайтесь всех предписаний от профессиональных механиков. Кроме всего прочего, своевременная замена изнашиваемых деталей поможет избежать большей части поломок

Проблемы при многозональном управлении (ошибки 7**)

Котлы марки Аристон позволяют разбить дом на зоны, для каждой из которых будет задан свой режим обогрева. При возникновении проблемы с одним из участков система точно определяет неисправность, поэтому ремонт конкретного контура можно осуществить без вмешательства в остальные нормально работающие фрагменты отопительной сети.

Ошибка № 70X. Проблема с датчиком температуры подачи теплоносителя в зоне X. Необходимо проверить контакты датчика или заменить эту деталь.

Ошибка № 71X. Тоже самое, только с датчиком на обратке.

Ошибка № 72X. Зафиксирован перегрев в зоне X. В первую очередь нужно проверить работу термостата, отвечающего за этот участок. Дело может быть просто в отошедшем контакте или поломке узла. Если он работает правильно, то нужно изменить настройки.

Ошибка № 750. Ошибка гидравлической схемы. Нужно установить правильный тип подключенного гидравлического модуля (параметр меню 720). Если здесь нет ошибки, то проблема в настройках самой схемы.

Профилактика и устранение неисправностей

Если использовать умеренный нагрев – до 40—45 °C, можно избежать накипи в радиаторе. Если не удалось избежать проблемы — придется чистить радиатор. Чтобы промыть его, понадобятся инструменты: отвертки – плоская и крестовая, ключи рожковые, прокладки и шланг, специальный порошок от накипи (можно использовать уксус). Технология очистки:

  • Снять кожух и фурнитуру.
  • Перекрыть водоснабжение на входе. Открыть ближайший кран теплой воды.
  • Скрутить с радиатора подающую трубку, отвести ее в сторону.
  • Из теплообменника вылить примерно 1л воды.
  • Одеть шланг на вход радиатора – заливать через него состав от накипи. Делать это нужно постепенно. Очищение займет 3-4 часа. Чтобы ускорить процесс, можно нагревать действующее вещество, включив запальник.
  • По окончании очистки жидкость спускают. Накипь выйдет — напор усилится.

Радиатор – дорогой элемент. Его замена – затратное дело. При наличии течи теплообменник можно запаять припоем при 180 °C. Нужен паяльник на 0,1 кВт. Часто течь появляется с внешней стороны теплообменника, изготовленной из дешевого материала. Микротрещину зачищают наждачной бумагой, протирают тряпкой с растворителем и запаивают. Перед пайкой воду спускают, выдувая оставшиеся капли с помощью компрессора или пылесоса.

Поиск и устранение причин

Итак, почему не включается газовая колонка? Виной может стать целый ряд ситуаций:

  1. Ошибка в подсоединении труб;
  2. Отсутствие тяги в дымоходе;
  3. Высокая чувствительность защитного реле;
  4. Разряженные батареи системы зажигания;
  5. Слабый напор воды или его полное отсутствие;
  6. Загрязнение фильтров;
  7. Деформация мембраны.

Рассмотрим все перечисленные причины более подробно и разберём эффективные методы их устранения:

Причина №1: ошибка в подсоединении труб

Система защиты водонагревателя сама перекрывает подачу газа, если допущены ошибки в подключении труб. Чтобы не допустить такого, попросту придерживайтесь простой и понятной схемы:

Причина №2: отсутствие тяги в дымоходе

Из-за загрязнения дымохода в результате накопления сажи или попадания в него строительного мусора вектор движения продуктов горения меняется вплоть до противоположного. Это грозит двумя опасностями:

Возвращающаяся смесь угарного газа с воздухом тушит горелку
. В результате срабатывает система защиты, и работа газового водонагревателя блокируется;

Возвращающаяся смесь угарного газа с воздухом проникает в жилые помещения
. Этот вариант ещё хуже, так как несёт опасность здоровью и даже жизни домочадцев. Возможен он в том случае, когда силы «опрокинутой» тяги недостаточно, чтобы затушить огонь.

Разберёмся в том, что делать в описанной ситуации:

ФотоОписание
В первую очередь проверьте, не установил ли кто-нибудь над выходом вентиляционной шахты спутниковую антенну. Этого может оказаться вполне достаточно, чтобы создать эффект обратной тяги. В таком случае проблему можно решить переговорами с соседями без вызова специалистов по очистке дымоходов.
Вызовите специалистов для чистки вентиляционного канала. Если никакие внешние факторы не мешают выходу продуктов горения, значит, причина отсутствия тяги однозначно заключается в засорении дымоотвода. Можно попробовать прочистить его и самостоятельно, но есть опасность того, что вы без соответствующего опыта своими действиями повредите соседские ответвления.

Причина №3: высокая чувствительность защитного реле

Загорается газовая колонка, после чего в скором времени затухает? В этом случае проблема, скорее всего, заключается в слишком чувствительном реле, у которого от перегрева срабатывает защита. Есть два варианта решения проблемы:

Временный
. Следует открыть форточку, чтобы снизить температуру в комнате;

Радикальный
. Окончательно решить проблему можно лишь заменой реле.

Причина №4: разряженные батареи системы зажигания

Ещё одной причиной, почему не загорается основная горелка, могут быть севшие батарейки. Определить это можно по холостым щелчкам пьезового элемента зажигания во время включения горячей воды.

Стоит также отметить, что описанная проблема касается исключительно водонагревателей, снабжённых автоматической системой включения.

Причина №5: недостаточно сильный поток воды или полное его отсутствие

Для того чтобы газовая колонка включилась, должен присутствовать напор воды определённой силы. Если же он слишком слабый, то агрегат не включится. В таком случае сначала следует уточнить источник проблемы, открыв кран с холодной водой в ванной:

Если уровень подачи воды и там слабый
, значит, что дело в системе городского водоснабжения. Здесь вы ничего поделать не сможете, придётся ждать;

Если же жидкость бежит нормально
, скорее всего, засорилась сама колонка.

Во втором случае можно вызвать мастера, а можно попробовать прочистить аппарат самостоятельно. Инструкция выглядит так:

  1. Перекрываем подачу газа;
  2. Откручиваем трубы;
  1. Снимаем газовую колонку с петель;
  1. Устанавливаем её вверх дном на столе;
  2. Шприцом вливаем внутрь специальную жидкость для очистки. Цена такой смеси не очень высокая, и приобрести её можно в любом специализированном магазине;
  3. Оставляем агрегат на пару часов.

Причина №6: загрязнение фильтров

Ещё одной причиной неправильной работы колонки может стать загрязнение фильтров. Накипь, ржавчина и иные нерастворимые примеси со временем забивают решётки, и те нуждаются в очистке. При этом речь идёт не об одном объекте, а сразу о нескольких:

ФотоНазвание и месторасположение фильтра
Водяной узел в самой колонке. В некоторых случаях его можно прочистить описанным выше способом, в других придётся разбирать аппарат и чистить решётку вручную или же полностью менять её.
Фильтр грубой очистки. Находится на трубе, подающей в водонагреватель холодную воду.
Фильтр на смесителе.

Причина №7: деформация мембраны

Не работает газовая колонка также и в случае появления трещин, разрывов или иных деформаций на мембране. В таком случае необходимо выполнить её замену.

__________________________________________________________________________

Колонка газовая отключается в ходе работы: причины и удаление

Выключение газовой колонки считается популярной поломкой и может вызываться разными причинами, что выполняет важным внимательный осмотр оборудования.

Мастера нашей компании, в процессе детальной диагностики, точно найдут причину выключения газовой колонки и произведут нужные работы по ремонту. Мы делаем ремонт колонок работающих на газу с гарантией.

Выключение газовой колонки в ходе работы может происходить по следующим причинам:

? отсутствие в дымоходе тяги

так-как современные газовые водонагреватели оборудованы датчиками обратной тяги, датчиками газ — контроль, которые отслеживают правильную и неопасную работу газовой колонки, при попытке проникания угарного газа в пространство помещения, они срабатывают и колонка газовая отключается. При этом, нужно сказать, что выключение из-за этой причины происходит приблизительно через равные временные промежутки (2-3 мин).

В данном случае следует проверять дымоотвод на наличие тяги.

? крепкий нагрев воды

Нагрев воды более 70-80 градусов по Цельсию может привести к

автоматизированному выключению газовой колонки, если она оборудована термодатчиком, который обеспечивает контроль перегрева воды в теплообменном аппарате.

В данном случае нужно сделать меньше газо подачу на атмосферную горелку при помощи регулировочной ручки на колонке. Это может привести к уменьшению температуры воды и устранит выключение колонки.

Из-за перегрева воды в теплообменном аппарате может появиться крепкое давление, в следствии которого скорее всего не выдержат трубки теплообменного аппарата, что может привести к протечке.

? перегрев газовой колонки

Основой перегрева газовой колонки может быть просто минус потока воздуха в помещении из-за плотно закрытых дверей и окон (в основном, проблема носит сезонный характер и возникает в зимний период и осенью), что приводит к срабатыванию термодатчика и колонка газовая автоматично отключается.

В данном случае нужно открыть двери и окна, проветрить помещение и опять включить колонку газового типа через 15 — 20 минут. И, если при открытом окне, колонка не отключается, значит проблема в недостаточной воздушной циркуляции, следует проверять каналы вентиляции, так как они считаются не только источником оттока, но и воздушного притока в помещении.

? поломка в работе управляющего блока

Блок управления (или, как его называют еще «мозги») в колонке работающей на газу исполняет довольно значимую роль — в ответе за неопасную работу оборудования, считывая информацию со всех датчиков, отвечающих за эксплуатационная безопасность колонки.

Если распределительный блок неисправен, то колонка газовая не будет реагировать не на газо подачу, не на поджиг запального фитиля, в общем, будет сохранять жестокое безмолвие. В данном случае нужна замена распределительного блока.

? отсутствие постоянного техобслуживания газовой колонки Для того, чтобы оборудование отлично работало, нужно систематически (не реже одного раза в течении года) проводить техническое обслуживание, совершать его должен мастер профессионал.

Почему гаснет колонка во время работы

Еще одна распространенная неисправность связана с тем, что пламя затухает не сразу, а спустя несколько минут работы

Выясняя в чем причина неисправности следует обратить внимание на следующие признаки:

  • длительность работы после включения;
  • устраняется ли неисправность при повторном запуске водонагревателя.

Основные причины того, что газовая колонка гаснет во время работы:

Забит дымоход — продукты горения успевают уходить из топочной камеры. Характерное проявление: тухнет запальник и горелка. Колонка включается с хлопком. Устранение неисправности: прочистка и восстановление дымового канала.
Одновременно включены приточно-вытяжная вентиляция и газовая колонка на кухне — во время работы водонагревателя вытяжку необходимо выключать, либо ставить на меньшую мощность. Затухание горелки происходит по причине скопления дымовых газов, которые не могут выйти в канал по причине недостаточной тяги. Колонка самостоятельно выключается после непродолжительной работы.
Срабатывает датчик перегрева в газовом водонагревателе — блок состоит из двух металлических пластинок, которые срабатывают при нагревании. Причина выключения в окислении контактов между модулем управления и предохранителем. Проверить датчик температуры можно переместив его ближе к горелке. Если причина в нем, колонка начнет временно работать без сбоев. Защита от перегрева газовой колонки важная часть внутреннего устройства. Отключать и запускать водонагреватель без модуля запрещено.
Забит радиатор — теплообменник имеет ребра. При длительном использовании колонки между пластинами скапливается мусор. Характерный признак засорившегося теплообменника — изменение цвета пламени на желтый. Устранить неисправность можно промыв змеевик теплой водой. Одновременно прочищают запальник, для этого используют проволоку или щетку с грубым ворсом

Самопроизвольное выключение во время работы должно прекратиться.
В моделях с пьезорозжигом важно, чтобы постоянно горел фитиль. При недостаточной тяге (причины приводятся в 1 и 2 пункте) запальник тухнет, что и приводит к отключению колонки.

После устранения описанных нарушений, связанных с циркуляцией воздуха в помещении и необходимостью в хорошей тяге, а также замены датчика перегрева водонагреватель продолжит функционировать в штатном режиме. Колонка перестанет отключаться независимо от длительности работы.

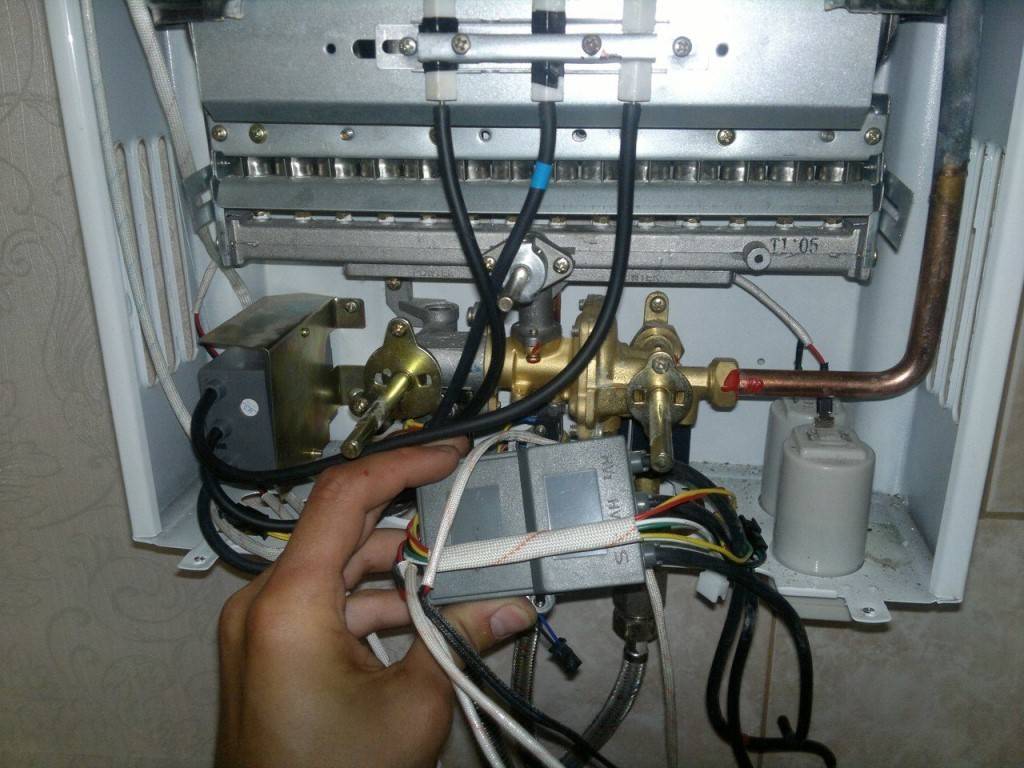

Основные элементы

Устройство газовой колонки выглядит примерно следующим образом.

  • Регулятор водного расхода.
  • Соединение с дымоходом.
  • Контроль мощности.
  • Теплообменник.
  • Водный узел.
  • Колпак для вытяжки.
  • Переключатель.
  • Задняя панель.
  • Газовый клапан, состоящий из мембран.
  • Зажигание.
  • Газовый узел.

К газовой колонке подводятся две трубы. Первая из них предназначена для подачи газа, вторая – для подачи холодной воды. Кроме того, снизу размещена пара горелок, одна вспомогательная, одна основная.

Важно! Устройство газовой колонки может быть разным, в зависимости от способа розжига – он (розжиг) может быть электронным, ручным и с помощью пьезоэлемента

Преимущества колонок «Вектор»

Газовый водонагреватель «Вектор» был создан с учетом давления газа и воды в России. Эти колонки имеют привлекательный дизайн и такие размеры, которые вписываются даже в маленькую кухню или ванную комнату. Газовое оборудование фирмы соответствует всем стандартам и имеет несколько систем защиты. Именно поэтому колонки «Вектор» так популярны.Можно отметить такие преимущества их перед другими подобными приборами:

  • Невысокая цена, позволяющая установить газовый проточный водонагреватель в любом доме или на даче;
  • Стильный дизайн впишется в любой интерьер;
  • Пользоваться газовой колонкой очень просто – есть всего два регулятора;
  • Переключатель «зима-лето» на некоторых моделях позволяет экономить топливо в теплое время года;
  • Наличие электроподжига освобождает от необходимости пользоваться спичками или зажигалками, эта функция также снижает расход газа;
  • Работает газовая колонка «Вектор» без дымохода, что дает возможность устанавливать ее в любых нежилых помещениях;
  • Работает водонагреватель бесшумно;
  • Благодаря наличию любых деталей в продаже вопросов по ремонту не возникает.

Как пользоваться

Эта газовая колонка автоматическая, пользоваться ей просто. Но все равно нужно изучить инструкцию по применению. Прежде всего, необходимо ее правильно установить. Подключаются такие водонагреватели не только к системе водопровода, но и к газовым трубам. Этим должен заниматься специалист. Дополнительно придется приобрести дымоходную трубу, фитинги, крепежные элементы.

После монтажа прибора и подключения ко всем коммуникациям специалист сделает предварительную настройку прибора и проверит его работу. Инструкция по эксплуатации рекомендует сначала пропустить воду через трубы колонки, удалив из них воздух. Потом кран закрыть и вставить батарейки. Теперь после включения крана с водой произойдет автоматический поджиг горелки. Останется только выставить нужную температуру. Рекомендуется выбирать не более 550, особенно если повышена жесткость воды.

В процессе эксплуатации этого водонагревателя могут возникнуть разные неисправности. Чаще всего пользователи обращаются в сервисный центр по повод у нескольких проблем.

Водонагреватель «Вектор» не включается или загорается и сразу тухнет. Может быть несколько причин этой проблемы. Самая распространенная – сели батарейки. С этим можно справиться самостоятельно. Но если есть искра, а колонка «Вектор» не зажигается, нужно проверить тягу. Возможно, засорился дымоход или нарушилась герметизация стыка воздуховода.

Вода плохо нагревается. Такое чаще всего случается из-за накопления накипи или засорения трубок теплообменника. Но возможно, придется еще раз изучить, как настроить газовую колонку и отрегулировать мощность.

Плохой напор воды из колонки при нормальной в водопроводе может быть из-за засорения теплообменника или водяного фильтра.

Колонка сильно гудит при работе. Причиной этого может стать неисправность теплообменника или сильно высокий напор газа.

Вопрос, как разобрать и починить водонагреватель, лучше предоставить специалистам. Но некоторые проблемы в работе можно решить самостоятельно. Например, при засорении фильтра или трубок теплообменника их можно снять и промыть под водой. «Вектор» — это такой водонагреватель, для которого легко купить детали. Но при регулярном очищении от накипи и правильной эксплуатации прибор прослужит долго без ремонта.

Недостатки водонагревателей этой фирмы

Несмотря на многие преимущества, проточный водонагреватель «Вектор» не является очень надежным и долговечным прибором. Многие детали быстро выходят из строя, нет также современных функций, которые есть в дорогих приборах. Единственное хорошо то, что запасные детали для газовой колонки «Вектор» можно купить в любом городе.

Самая частая поломка – это перегорание трубок теплообменника. Они изготовлены из тонкой меди, поэтому со временем перегорают. Многие пользователи отмечают, что, несмотря на то, что есть датчик температуры воды, для ее изменения сложно выставить нужные показатели. Нет автоматической подстройки под напор воды. Можно отнести к минусам необходимость частой замены батареек.

Устройство и основной принцип работы газовых нагревателей Electrolux

В конструкции газового нагревательного прибора Электролюкс участвует множество незаменимых элементов. Во время активизации тумблеров происходит нагрев поступающей воды по водопроводным трубам. На выходе из колонки мы получаем горячую воду прямо в кране, достаточно лишь повернуть смеситель на красную отметку.


Смотрите подробную схему работы колонки Electrolux с описанием ниже.

Предлагаем детально изучить схему газовой колонки Электролюкс с описанием каждого рабочего модуля, участвующего в нагреве воды.

  1. Блок управления. Это небольшой механизм, который содержит рычаги и тумблеры, необходимые для эксплуатации прибора. Основной функцией этого модуля является ведение контроля за диапазоном температур и производительностью нагревателя.
  2. Устройство для регулировки воды и подачи газа. При помощи заявленной системы обеспечивается идеальный контроль безопасности газового водонагревателя. Система запустит автоматическое отключение при низком давлении газа или отсутствии водоснабжения.
  3. Модулирующая горелка — регулирует высоту пламени, причем при падении давления способна поддерживать температуру воды.
  4. Медный теплообменник. Помогает без потери отдавать тепло от разогретого газа воде в трубках. Характеризуется увеличенной толщиной стенок.
  5. Блок питания. Устройство, которое присутствует в каждом электроприборе. Отвечает за подачу энергии.

На основании такой простой схемы и функционируют газовые колонки марки Electrolux. Однако не стоит все устройства равнять под один шаблон, так как каждая модель может быть немного модернизированной.


В каждом газовом нагревателе есть сливной кран, но использовать его нужно только при демонтаже техники.

ПОЛЕЗНО ЗНАТЬ!

Не знаете, с каким розжигом купить прибор? Наша редакция рекомендует технику с электрической пьезой. Такой вариант выручит в тот момент, когда под рукой нет спичек, а включить нагреватель нужно позарез.

Газовая колонка тухнет

Газовая колонка тухнет

Если нагреватель включается, но тухнет, проблема в большинстве ситуаций заключается в биметаллическом температурном датчике, необходимом для защиты оборудования от перегрева. Также из-за сбоев в работе этого элемента нагреватель может не включаться вообще.

Такая проблема имеет 2 основных сценария развития.

  1. По первому сценарию горелка исправно загорается, оборудование некоторое время функционирует безо всяких нареканий, а затем тухнет и в течение какого-то времени не подает никаких признаков жизни – попытки разжечь нагреватель ни к чему не приводят. Обычно через 20-30 минут оборудование включается опять и история повторяется. Это происходит по причине чрезмерной чувствительности датчика. Как правило, она является «врожденной», т.е. это заводской брак. Самостоятельно что-то сделать крайне сложно. Лучше сразу обращаться в сервис производителя для гарантийного ремонта.
  2. В соответствии со вторым сценарием колонка может выключаться хаотически, а иногда и не включаться вообще. Причина, как правило, заключается в износе изоляционного материала проводника биметаллического датчика. Имеет место банальное замыкание на корпус, в результате которого предохранительный клапан срабатывает, и колонка начинает вести себя ненормально.

Как произвести установку

Перед тем, как устанавливать колонку «Аристон», следует определиться с высотой, на которой она будет закреплена. Это необходимо для безопасности, особенно если в семье имеются малолетние дети. Крепления должны отличаться повышенной надежностью. При помощи дрели в стене делаются отверстия, после чего водонагреватель прикручивают саморезами.

Для подключения к газу и воде используют тройники, которые врезают в трубы. Поэтому обязательно понадобится выполнять сварку.

После того, как работа будет выполнена, следует изучить, как включить колонку «Аристон». Каждый бойлер имеет собственную инструкцию по использованию, в которой все указано пошагово.

Газовая колонка Нева не зажигается: причины

Почему не зажигается газовая колонка Нева? Подобное может случиться не только с водонагревателем от известного отечественного бренда, но и с любым другим, даже самым дорогим. Чтобы понять причину неполадки, нужно ясно представлять себе устройство газовой колонки и принцип ее действия. Ниже приведен перечень элементов, из которых она состоит.

Водяной контур

Большая часть этого контура представляет собой теплообменник — сравнительно тонкую спирально изогнутую трубку, в которой происходит нагрев воды.

В современных колонках, включающихся автоматически, в водяном контуре есть еще один важный элемент — эластичная мембрана, связанная металлической тягой с газовым клапаном.

Пока кран для горячей воды остается закрытым, давление воды в контуре является максимальным. Оно выгибает мембрану и та удерживает газовый клапан в закрытом положении. После того как кран будет открыт и вода в трубе начнет движение, в замембранном пространстве образуется разрежение, мембрана прогнется внутрь трубы и откроет подачу газа.

Следует знать, что входной и выходной патрубки водяного контура не являются равнозначными, поэтому путать их нельзя. Входной обычно маркируют синим цветом, а выходной — красным, то есть так, как принято обозначать краны для холодной и горячей воды на смесителях.

Газовый контур

Главным элементом этого контура является горелка, которая располагается под теплообменником.

В некоторых моделях имеется еще одна горелка — запальная, которая горит постоянно и предназначена для розжига основной горелки во время пользования колонкой.

Перед основной горелкой установлен газовый клапан, который управляется не только мембраной, но и различными датчиками и устройствами, входящими в систему безопасности.

Система розжига

Один из вариантов нами уже был упомянут — это запальная горелка. Более современным является электронный розжиг, поджигающий основную горелку при помощи искры. Она генерируется одним из двух способов:

  • при помощи батареек;
  • при помощи пьезоэлемента.

Последний приводится в действие турбинкой, установленной в водяном контуре.

Запчасть — система розжига

Система безопасности

Все входящие в ее состав элементы связаны с газовым клапаном и в случае внештатной ситуации сразу его блокируют. Почти все они являются электронными (датчики тяги, перегрева и пламени), но есть и механические.

Так, рядом с запальной горелкой, если она есть, устанавливается биметаллическая пластина или другой термочувствительный элемент, который открывает подачу газа в колонку только будучи хорошо прогретым.

Разжигая водонагреватель после долгого простоя, необходимо в течение 20 сек. обеспечивать подачу газа принудительно, удерживая специальную кнопку. За это время элемент безопасности успевает достаточно нагреться, после чего кнопку можно отпускать.

В современных газовых колонках вместо биметаллической пластины устанавливается элемент, генерирующий при нагреве ЭДС, в то время как на линии подачи газа устанавливается электромагнитный клапан.

При запуске пользователь открывает этот клапан принудительно, после чего он удерживается в таком положении электротоком, вырабатываемым нагревшимся предохранительным элементом.

Как видно, причин забастовки водонагревателя может быть предостаточно, причем они могут скрываться как в нем самом, так и в подключенных к нему инженерных сетях. Рассмотрим подробно те и другие.

Принцип работы датчика

Газовый котел работает за счет сжигания голубого топлива. Естественно, при этом выделяются продукты горения. Если они будут попадать в помещение, то это чревато тяжелым отравлением всех жильцов дома, вплоть до летального исхода. Поэтому конструкция колонки предусматривает подсоединение к дымоходу, через который и происходит вывод всех вредных веществ на улицу.

Естественно, для качественного отвода вентиляционная шахта должна обладать безупречной тягой. Но бывает так, что происходит какое-то нарушение — например, дымоход может забиться мусором или сажей. Если в подобной ситуации котел будет упорно продолжать сжигать топливо, то продукты горения неизбежно пойдут в дом.

Чтобы это предотвратить, в конструкцию газового котла входит такой элемент, как датчик тяги дымохода. Он располагается в том месте, которое находится между вентиляционным каналом и корпусом оборудования. Разновидность датчика зависит от типа котла:

  • в котле с открытой камерой сгорания защитный датчик — это металлическая пластина, к которой подсоединен контакт. Эта пластина и есть тот индикатор, который отслеживает повышение температуры. Дело в том, что нормально выводящиеся газы обычно нагреты до 120–140 градусов. Если же отток нарушен, и они начинают скапливаться, то это значение повышается. Металл, из которого сделана пластина, реагирует на подобную ситуацию и расширяется. Прикрепленный к элементу контакт смещается и перекрывает клапан, отвечающий за подачу газа. Таким образом, процесс горения прекращается, а вместе с этим предотвращается и поступление новой порции вредных веществ;
  • в котле с закрытой камерой сгорания отвод продуктов осуществляется по коаксильному каналу, при этом используется вентилятор. Датчик в данной случае представляет собой пневмореле с мембраной. Реагирует он не на температуру, а на скорость потока. Пока она в пределах допустимого, мембрана изогнута, а контакты находятся в замкнутом положении. Когда скорость потока становится слабее, чем нужно, мембрана выпрямляется, контакты размыкаются, и это приводит к перекрытию клапана подачи газа.

Как видите, если датчик тяги срабатывает, отключая газовую колонку, это означает какие-то неполадки в работе оборудования. Например, это может быть:

  • изначально некачественная тяга. Это первая и главная причина, по которой может срабатывать датчик. Как правило, данное явление связано с неправильным монтажом вытяжной конструкции. Если продукты сгорания плохо вытягиваются, то это представляет опасность для всего живого в доме;
  • обратная тяга. Это явление происходит при образовании в дымоходе воздушной пробки. Газы, которые в норме должны продвигаться до самого верха трубы и выходить затем наружу, не могут преодолеть это препятствие и возвращаются назад, наполняя собой помещение. Эффект обратной тяги может возникнуть в том случае, если теплоизоляция дымохода сделана очень плохо. Перепад температур и приводит к образованию воздушных пробок;
  • засорение дымохода. Неопытным хозяевам может показаться, что труба, выходящая на крышу, просто не может ничем забиться. На самом деле, есть немало факторов, которые влекут за собой образование засора. Первый из них — это птицы. Они могут вить гнезда на трубе, которые затем падают вниз. Да и сами пернатые нередко умудряются застрять в дымоходе, а затем гибнут там. Кроме птиц, следует учитывать еще и возможность попадания, например, листьев, а также отложение сажи на внутренних стенках трубы. Если дымоход засорен, интенсивность тяги становится слишком низкой, и выход здесь только один — прочистка;
  • сильный ветер. В случае неправильного расположения трубы порывы могут попадать в нее и задувать горелку. Естественно, в таких случаях датчик перекрывает подачу топлива. Чтобы избежать подобной опасности, необходимо приобрести и установить стабилизатор.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
