Ремонт газовой колонки Вектор: причины неполадок
Китайские газовые колонки Вектор являются одними из самых популярных в России, наравне с колонками Нева или Аристон. Чем больше аппаратов продается, тем соответственно и выше спрос на их ремонт и устранение возможных неисправностей.
Благо, запчасти на газовые колонки Vektor JSD-20W и Vektor Lux Eco не такие дорогие, как на импортные европейские модели. Но, ввиду невысокого качества сборки и китайских комплектующих, газовые проточные водонагреватели марки Вектор довольно часто выходят из строя.
Разберем основные причины неполадок колонок Vektor, их ремонт, возможные неисправности и способы их устранения.
Неисправности газовых колонок Вектор и методы их устранения
Первое, за чем надо следить — это цвет пламени в аппарате. Нормальным считается, если оно голубого цвета, если пламя желтое или коптит, то это говорит о том, что пора произвести чистку газовой колонки, ибо сама горелка забилась пылью.
1. Колонка не включается.
Если аппарат не включается, но при этом искра есть, то это свидетельствует о слабом напоре воды на выходе из газовой колонки.
Причины могут быть следующие: — засорился фильтр на входе в колонку; — образование накипи в теплообменнике водонагревателя.
Необходимо произвести чистку этих элементов самостоятельно или вызвать специалиста.
Если же аппарат не включается и нет искры, то скорее всего, причина в батарейках, которые надо заменить на новые. Элементы питания для газовой колонки Вектор лучше покупать алкалиновые от известных компаний-производителей, например, Duracell или Energizer.
2. Газовая колонка самопроизвольно выключается, зажигается и тухнет.
Что делать в этом случае? Вероятно это неполадки с тягой и срабатывает датчик. Необходимо выполнить чистку дымохода от сажи и проверить на герметизацию стык воздуховода с патрубком на колонке. Существует также вероятность срабатывания датчика защиты от перегрева, необходимо вручную уменьшить температуру воды на лицевой панели водонагревателя.
3. Колонка плохо нагревает воду, недостаточно горячая вода на выходе.
Данный сигнал говорит нам о том, что трубки теплообменника забиты и на нем образовалась накипь. Произведите его очистку.
4. Пламя постепенно уменьшается, а затем полностью исчезает.

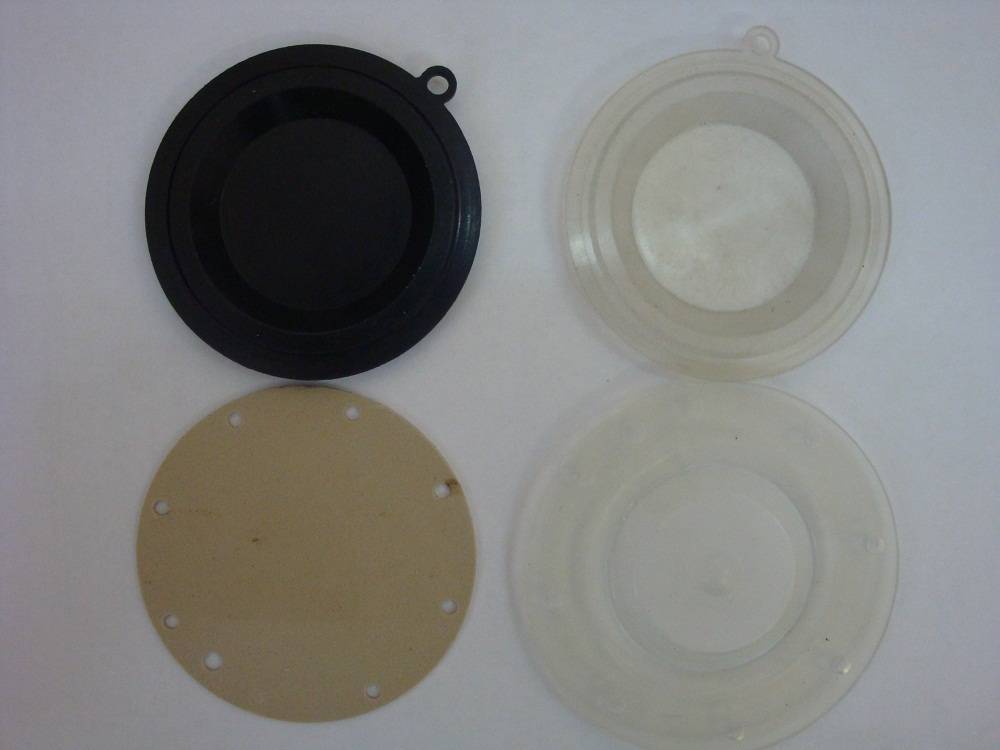

Этот показатель свидетельствует о том, что пора поменять мембрану водяного узла газовой колонки Вектор.
Неисправности и ремонт газовых колонок Вектор
5. Слабый напор воды на выходе из аппарата.
Тут причин может быть несколько:
— слабый общий напор в системе; — забился водяной фильтр на входе в колонку; — недостаточный диаметр водопроводной трубы (менее 1/2 дюйма).
Проверьте фильтр, установленный перед газовой колонкой или замените вашу водопроводную трубу на трубу бОльшего диаметра.
6. При открытии крана отсутствует искра при исправных, новых батарейках.
Требуется замена одной или нескольких деталей-запчастей:
— микровыключатель; — электромагнитный клапан; — электронный блок управления.
Необходимо вызвать специалиста-газовщика для выявления причины неполадок и замены, вышедшего из строя элемента.
7. На дисплее газовой колонки не показывается температура воды.
Датчик температуры не подает сигнал на дисплей из-за разрыва в цепи или сломался сам цифровой индикатор.
Гарантия на газовую колонку Вектор составляет 1 год, при условии запуска аппарата специалистами, имеющими лицензию на данный вид работ. Если аппарат был установлен самостоятельно, то колонка не подлежит гарантийному обслуживанию.
Мы рассмотрели основные возможные неисправности газовых колонок Вектор, а также разобрали методы и способы их устранения и самостоятельный ремонт аппарата. Эксплуатируйте аппарат согласно его инструкции, а при поломках или неполадках все-таки лучше обратиться в сервисную газовую службу.
Засоры и их устранение
Если не загорается газовая колонка с первого раза или после пуска напор воды значительно меньше чем обычно, и к тому же вода идет очень горячая это говорит о том, что необходимо провести обслуживание
Прежде всего обращают внимание на состояние фильтров прибора – газового фильтра и сетчатого фильтра водяного оборудования. Газовый фильтр обслуживается мастером газового оборудования, он устанавливается перед устройством, поэтому его разборка и обслуживание не требует вскрытия колонки
Водяной фильтр представляет собой классический сетчатый фильтр-отстойник. Для его обслуживания достаточно снять кожух и открутить крышку, и вынуть сетчатый элемент.
Если мусора и грязи немного, фильтр достаточно просто промыть струей воды, если мусор удалить не удается сетчатый элемент нужно просто заменить новым.
В случае если при включении горячей воды колонка начинает работать, а спустя короткое время потухла причиной этого может быть загрязнение теплообменника. Во время длительной эксплуатации, особенно от индивидуальной системы водоснабжения без достаточной очистки и подготовки воды внутри теплообменника начинает откладываться накипь.
Сужение диаметра теплообменника уменьшает объем пропускаемой воды, при этом температура ее резко увеличивается что служит сигналом для системы безопасности прибора об опасности перегрева. Решить проблему загрязнения теплообменника может квалифицированная чистка. Раньше в домашних условиях использовали кислоту, заливая ее в трубки теплообменника, для этого разбирали весь прибор буквально до винтика. Сегодня процедура намного проще – теплообменник подключают к установке очистки и за час – полтора под напором насоса устройства вся накипь удаляется.
Как пользоваться
Эта газовая колонка автоматическая, пользоваться ей просто. Но все равно нужно изучить инструкцию по применению. Прежде всего, необходимо ее правильно установить. Подключаются такие водонагреватели не только к системе водопровода, но и к газовым трубам. Этим должен заниматься специалист. Дополнительно придется приобрести дымоходную трубу, фитинги, крепежные элементы.
После монтажа прибора и подключения ко всем коммуникациям специалист сделает предварительную настройку прибора и проверит его работу. Инструкция по эксплуатации рекомендует сначала пропустить воду через трубы колонки, удалив из них воздух. Потом кран закрыть и вставить батарейки. Теперь после включения крана с водой произойдет автоматический поджиг горелки. Останется только выставить нужную температуру. Рекомендуется выбирать не более 550, особенно если повышена жесткость воды. В процессе эксплуатации этого водонагревателя могут возникнуть разные неисправности. Чаще всего пользователи обращаются в сервисный центр по повод у нескольких проблем.
Водонагреватель «Вектор» не включается или загорается и сразу тухнет. Может быть несколько причин этой проблемы. Самая распространенная – сели батарейки. С этим можно справиться самостоятельно. Но если есть искра, а колонка «Вектор» не зажигается, нужно проверить тягу. Возможно, засорился дымоход или нарушилась герметизация стыка воздуховода.
Вода плохо нагревается. Такое чаще всего случается из-за накопления накипи или засорения трубок теплообменника. Но возможно, придется еще раз изучить, как настроить газовую колонку и отрегулировать мощность.
Плохой напор воды из колонки при нормальной в водопроводе может быть из-за засорения теплообменника или водяного фильтра.
Колонка сильно гудит при работе. Причиной этого может стать неисправность теплообменника или сильно высокий напор газа.
Вопрос, как разобрать и починить водонагреватель, лучше предоставить специалистам. Но некоторые проблемы в работе можно решить самостоятельно. Например, при засорении фильтра или трубок теплообменника их можно снять и промыть под водой. «Вектор» — это такой водонагреватель, для которого легко купить детали. Но при регулярном очищении от накипи и правильной эксплуатации прибор прослужит долго без ремонта.
Проблемы с розжигом
Система розжига для газовой колонки
В зависимости от систем розжига проблемы могут быть следующими:
- Если у вас автоматический электронный розжиг от батареек, то причиной того, что колонка не загорается (почему не зажигается газовая колонка Астра: ), может быть разрядка элементов питания. Это колонки Бош, Юнкерс и Neckar с буквой «B» в маркировке, Беретта с буквой «i», Электролюкс GWH 265 ERN, Нева 4510, Нева 4511, Оазис B-12W, Лемакс Альфа 20м, Астра 8910-15.
Заряд батареек может быть виден на дисплее, также может начать мигать специальная лампочка на лицевой стороне корпуса. Следует купить новые алкалоидные батарейки типоразмера R Отсек обычно размещается в правом нижнем углу. (Если не зажигается газовая колонка Лемакс – читайте ).
- Если у вас полуавтоматическая модель, то могли засориться провода пьезорозжига или жиклер запальника. Это колонки Бош и Юнкерс с маркировкой «P», Нева 4011, Нева Люкс 5111, Электролюкс GWH 350 RN. Нужно снять кожух и почистить контакты от пыли. Забитый жиклер приводит к тому, что пламени фитиля не хватает для розжига основной горелки. Его можно почистить тонкой проволокой.
Также колонка может не загореться, если недостаточно долго удерживать кнопку розжига. Это следует делать 10-20 секунд.
- Если ваша колонка с полным автоматом и питается от сети, она может не зажечься, если нет света в доме. Это модели Бош с буквой «E», Берета с символом «S» в маркировке. Нужно проверить наличие электричества в доме. Такие модели оснащены дополнительными элементами, такими как блок питания, которые тоже могут выходить из строя.
- Если не зажигается колонка с гидротурбиной, то причина или в поломке электроники, или в слабом напоре воды. Это колонки Бош с символом «G». Чтобы проверить напор воды, включите кран холодной воды. Если вода течет сильно, то, скорее всего не работает какой-то элемент из электроники.
Надо вызывать специалистов для починки, устройство таких водонагревателей сложное. Если напор слабый, нужно звонить в коммунальные службы. Куда обращаться, можно посмотреть внизу в подъезде.
Также колонка может не зажигаться из-за того, что фитиль или электроды розжига находятся в неправильном положении. Под действием высокой температуры детали колонки могут деформироваться. Так, если электроды розжига опустятся ниже горелки, она будет плохо зажигаться или совсем не заработает. Надо снять кожух с колонки и изменить положение разжигающих элементов.
Почему не включается колонка
Если техника не запускается, причины могут быть разные. На работу могут влиять внешние факторы, внутренние поломки узлов. Разберем основные причины:
Нет тяги. Газовая колонка устанавливается только в помещениях с вентиляционным каналом. Продукты сгорания должны выводиться через вентиляцию или дымоход. При отсутствии тяги угарный газ тушит горелку, не дает срабатывать зажиганию, что еще хуже — проникает в жилое помещение. Поэтому проверьте наличие тяги, поднеся зажженную спичку к отверстию колонки. Если тяга есть, пламя отклонится в сторону. Если нет, нужно проверить на засор дымоход и вентиляцию, убедиться, что помещение нормально вентилируется.
- Не срабатывают элементы питания. Проблема характерна для приборов с электронным розжигом «Нева», «Оазис», «Аристон». Во время открытия смесителя срабатывают батарейки и выдают искру — так зажигается горелка. Если батарейки разрядились, запуск не состоится. Заменить элементы можно своими руками. Находятся они в нижней части корпуса.
- Износ мембраны. При деформации или повреждении мембрана не изгибается, поэтому газ не включается. Нужно проверить и заменить деталь на исправную.
Проблемы случаются при включении воды:
- Низкий напор в магистали. Откройте кран, проверьте силу напора. Если маленький, тогда остается ждать восстановления. Дело в том, что недостаточное давление в трубопроводе создает слабое воздействие на мембрану, а она — на клапан подачи газа.
- Засор в трубопроводе. Можно попытаться устранить его самостоятельно, запустив обратный ток воды, либо связаться со службой, которая занимается ремонтом.
- Проблемы с работой водоприемного узла — фильтра-сеточки, который защищает систему от мусора. Он мог сильно забиться ржавчиной, мусором или известковыми отложениями.
Устройство и принцип действия модели Neva 4511
Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:
- Корпус с петлями для настенного монтажа.
- Диффузор – сборник продуктов горения с патрубком для дымохода.
- Медный теплообменник.
- Газогорелочное устройство.
- Водяной узел.
- Мембранный исполнительный элемент (так называемая лягушка).
- Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
- Контроллер.
- Микровыключатель подачи питания на электронный блок.
- Трубки подачи воды.
- Запальный электрод.
- Датчик пламени (ионизации).
- Дополнительный электрод для розжига горелки.
- Кран – регулятор протока.
- Регулировка интенсивности горения и температуры нагрева.
- Подключение датчика тяги, установленного внутри диффузора.
- Отсек для элементов питания (батареек).
Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.
Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:
- После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
- Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
- Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
- При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.
Принципиальный момент. Электромагнитный клапан соединен в одну цепь с датчиком тяги (поз. 16 схемы). Если по различным причинам в дымоходе исчезнет либо ослабнет тяга, то датчик нагреется и разомкнет цепь, обесточив электромагнит. Последний вернется в закрытое положение и перекроет подачу газа к горелочному устройству.
Описание и работа изделия, 2описание и работа изделия, 1 назначение изделия
2 технические характеристики, 3 состав изделия
ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
2.1 Назначение изделия
2.1.1 Аппарат водонагревательный проточный газовый бытовой Vektor JSD20-
E/JSD20-W/JSD12-W/JSD11-N, именуемый в дальнейшем «аппарат», предназначен для нагревания воды, используемой в санитарных целях (мытье посуды, стирка, купа-ние) в квартирах, коттеджах, дачных домах.
2.1.2 Аппарат предназначен для работы на природном газе по ГОСТ 5542-87.
2.2 Технические характеристики
2.2.1. Номинальная тепловая мощность, кВт
2.2.2. Теплопроизводительность, кВт
2.2.3 Коэффициент полезного действия, %, не менее
2.2.4. Номинальное давление газа, Па (мм вод.ст.):
1274 (130) 1960 (200) 2940 (300)
2.2.5. Номинальный расход газа, м
2.2.6. Давление подводимой воды для нормальной
работы аппарата, кПа
2.2.7. Мин. расход воды, необходимый для зажига-
ния горелки, л/мин
2.2.8. Расход воды при нагреве на Т=40 С, л/мин
2.2.9. Расход воды при нагреве на Т=25 С, л/мин
2.2.10. Температура продуктов сгорания, С, не ме-
2.2.12. Габаритные размеры аппарата, мм
2.2.13. Масса аппарата, кг
ПРИМЕЧАНИЕ: Имея в виду дальнейшее повышение технических и потребитель-
ски ценных характеристик газовых водонагревателей, поставщик может ввести измене-ния в конструкции, не описанные в данном руководстве.
2.3 Состав изделия
2.3.1 Составные части изделия Составные части изделия, поясняющие принцип устройства аппарата и требующие
технического обслуживания во время эксплуатации, показаны на рис. 1.
Ликвидация нарушения тяги
Для проверки тяги попробуйте использовать обыкновенную спичку. Поднесите ее к дымоходу и определите, если тяга есть, то пламя будет отклоняться в сторону дымохода.
Если тяга отсутствует, то газовая колонка не зажжется, а пользователи не получат горячую воду. Во многих колонках устанавливаются датчики тяги, и если они покажут недостаточную тягу, то розжиг будет невозможен. Возможны ситуации, когда пламя загорается и тут же гаснет – это связано с тем, что продуктам сгорания просто некуда деваться, они остаются в камере сгорания, а пламя гаснет из-за недостатка кислорода. Отсутствие тяги потребует осмотра коллектора дымовых газов и самого дымохода. Если тут есть засоры, то они могут помешать нормальному прохождению продуктов горения. Колонка воспринимает это как отсутствие тяги и не дает газу загореться (или газ тухнет сразу же после включения). К сожалению, самостоятельно проверить удастся только часть дымохода, которая видна до входа в стенку – дальнейшую работу должны проводить специалисты. Если же дом частный, можно попробовать разобраться с дымоходом самостоятельно.
Проблемы с розжигом
Обычно, батарейки в газовых колонках располагаются в правом нижнем углу, и их замена не требует больших усилий.
Нередко наблюдаются ситуации, когда газ подается, тяга есть, давление в норме, а газовая колонка не зажигается. Если у вас установлена газовая колонка Нева или Оазис с электрическим розжигом, прислушайтесь – есть ли генерация искры. На наличие искры указывает характерный треск, доносящийся при открытии крана. Если треск слышен, но газовая колонка не зажигается, попробуйте заменить батарейки – это вполне распространенная причина отсутствия розжига (слабая искра делает невозможным нормальный розжиг). Владельцам колонок с пьезоэлектрическим розжигом нужно удостовериться в работе запальника. Если он горит, то колонка должна зажигаться сразу же, без раздумий. Если пламени нет, пробуем разжечь его кнопкой розжига. Если газ в запальнике не зажигается, то проблема в самом запале (в жиклере) – его нужно прочистить. Для этого разбираем газовую колонку, добираемся до запала и прочищаем его с помощью стальной проволоки. Далее пробуем зажечь колонку повторно.
Занимаясь ремонтом своей газовой колонки, соблюдайте осторожность и всегда перекрывайте подачу газа перед проведением каких-либо операций. Что касается гидродинамического розжига, то он представляет собой совокупность из небольшого генератора и электрической схемы, генерирующей искру и питающей некоторые другие электронные узлы
Если генератор или схема вышли из строя, то газовая колонка не зажжется. Самостоятельной ремонт здесь возможен лишь в том случае, если у вас есть соответствующие знания и опыт в ремонте электроники
Что касается гидродинамического розжига, то он представляет собой совокупность из небольшого генератора и электрической схемы, генерирующей искру и питающей некоторые другие электронные узлы. Если генератор или схема вышли из строя, то газовая колонка не зажжется. Самостоятельной ремонт здесь возможен лишь в том случае, если у вас есть соответствующие знания и опыт в ремонте электроники.
Ремонт газовой колонки Vektor (Вектор) пошагово с фото
Сегодня мы рассмотрим ремонт газовой колонки Vektor ( Вектор). Ниже я представлю порядок разборки с фото, пошагово, как это делаю Я.
1. Снимаем с колонки ручки регулировки. Их тут три. Одна ручка регулировки протока воды, вторая ручка регулировки подачи газа на горелку, третья ручка включения режима полной или частичной подачи газа на горелку (режим ЗИМА/ЛЕТО). Откручиваем саморезы крепления передней панели колонки снизу и сверху, отсоединяем два разъема проводов, идущих на дисплей и снимаем переднюю крышку.
2. Откручиваем болты крепления планки с электродами розжига и электродом ионизации от горелки колонки .
3.Находим болты, которые крепят водогазовый блок к корпусу колонки (4 шт.) и откручиваем их. Со стороны газового узла болты откручиваются без проблем. Со стороны водяного блока китайская колонка устроена так, что болты откручиваются от стены. Если это делать на верстаке, то без проблем. Если колонка висит на стене, то это Вам не удастся. Либо придется ее снимать, либо пытаться открутить два болта, которые крепят кронштейн к водяному блоку, что не всегда удается, т.к. обычно водяной блок мокрый от конденсата, и болты ржавеют.
4. Откручиваем правую трубку теплообменника от водяного блока ( 2 болтика на накидном фланце). Откручиваем два самореза на кронштейнах, которые фиксируют горелку, отсоединяем провод заземления, прикрученный к газовому блоку (желтый провод). Отсоединяем все разъемы: разъем микровыключателя, разъем газового клапана, провода, идущие к батарейному отсеку.
5. Извлекаем из колонки полностью водогазовый блок вместе с горелкой. Неплохо еще открутить заглушку для слива воды с водяного блока. Она длинная и будет мешать как разборке, так и сборке газовой колонки Vektor ( Вектор).
6. Теперь наша задача извлечь из корпуса колонки теплообменник. Для этого откручиваем три самореза, которые крепят теплообменник снизу к задней панели корпуса колонки, отсоединяем от колпака колонки датчик тяги и от теплообменника датчик температуры, откручиваем 2 самореза, крепящие колпак колонки к корпусу (в самом верху). Нам остается отсоединить от корпуса патрубок горячей воды теплообменника, который крепится снизу двумя саморезами. Теплообменник и колпак можно извлекать из корпуса. Далее откручиваем 4 самореза, соединяющих между собой колпак колонки и теплообменник. Собственно колонка разобрана на узлы. В корпусе остается только блок розжига.
7. Далее рассмотрим разборку водяного блока газовой колонки. Откручиваем 4 болта на корпусе, разбираем блок и извлекаем мембрану. У китайских газовых колонок обычно 2 типа водяных блоков. В данной колонке «большой» водяной блок с двумя «ушами» (в простонародье). Обычно колонка не зажигается или слабо греет именно из-за этой мембраны. Ее я советую однозначно менять, если разбираете водяной блок.
8.Есть еще одна деталь водяного узла, которую советую менять однозначно, даже если она на момент исправна. Речь идет о сальниковом узле штока. Он выкручивается из корпуса водяного блока и меняется целиком. Заменой колец отдельно никто не занимается (они запрессованы). Эта деталь является расходником и часто является причиной выходом из строя колонки. Обычно, если сальник штока потек, вода капает на микровыключатель, тот выходит из строя, и колонка не включается вообще. Допустим, вы заменили только мембрану в блоке и решили не менять шток с сальниковым узлом. Что будет дальше? Нередко события разворачиваются так: новая эластичная мембрана начинает в полную силу работать и толкать шток гораздо дальше, чем до ремонта. На той части штока уже скопились грязь и ржавчина, которые быстро убивают уже задубевшее резиновое кольцо сальника, как будто его скребут наждачной бумагой. Сальник начинает течь и Вам придется лезть разбирать водяной блок газовой колонки заново. И это еще не самый плохой вариант развития событий! Самое страшное, что ржавый шток может заесть. Тогда колонка попросту будет продолжать работать, когда вы выключили воду (не выключится). Это очень страшно! Хотя колонка и оборудована датчиком перегрева, но пока он сработает, может произойти что угодно. Дай бог, что пострадает только колонка, а не ошпарит паром Вас.
9. Микровыключатель я всегда советую тоже менять, ибо это расходник и он нередко выходит из строя. Стоит он недорого.
10. Сборка газовой колонки Vektor ( Вектор) производится в обратном порядке. Так же не забудьте перед сборкой промыть теплообменник и газовую горелку.
Возможные причины
Проблема с зажиганием колонки может возникнуть из-за:
- Отсутствия тяги.
На ситуацию, когда внутри вентиляционного канала накопились продукты сгорания либо туда попал посторонний предмет и тяга ухудшилась, в нагревателе отреагирует специальный датчик. В результате газ не будет подаваться на горелку. - Разряженных батареек.
Такая причина часто появляется в аппаратах с электророзжигом, работающих от элементов питания. Хотя многие компании заявляют о необходимости замены батареек лишь раз в год, на практике многие владельцы колонок убедились, что такая манипуляция требуется чаще. - Слабого напора воды.
В этом случае причиной будет недостаточное давление воды в водопроводной системе. Кроме того, поступлению воды может мешать засор очищающих фильтров. - Деформации или повреждения мембраны.
Эта деталь колонки чаще всего изнашивается и требует регулярной замены.
Причины поломок и их устранение
Несмотря на простоту конструкции, неприхотливость в эксплуатации, проточный нагреватель не застрахован от поломок. Если газовая колонка марки Вектор не включается, не стоит паниковать. Причин неполадки может быть несколько и большинство их них можно устранить самостоятельно.
Проблема #1 — отсутствие тяги в колонке
Отсутствие тяги говорит о том, что продукты сгорания не могут быть оперативно удалены из помещения. Это представляет опасность для пользователей, поэтому датчик отключает газовую колонку.
Иногда горелка зажигается, но сразу гаснет. Такое может быть, когда недостаточно воздуха для горения газа – пламя тухнет из-за недостатка кислорода для поддержания горения.
В любом случае, сначала нужно проверить тягу, поднеся горящую спичку к специальному отверстию на корпусе колонки. Если пламя направляется внутрь, значит дымоход работает нормально, продукты сгорания будут оперативно удаляться, а причина неисправности в другом. Если пламя остается неподвижным, направленно вверх или в сторону пользователя, тогда стоит внимательно осмотреть дымоход, прочистить его.
Проблема #2 — сложности с напором воды
Еще одной причиной, из-за которой не зажигается бытовая газовая колонка бренда Вектор, может стать низкий напор холодной воды или ее полное отсутствие. Перед тем, как начать поиски решения проблемы, нужно удостовериться, что холодная вода подается без перебоев, оценить ее напор. При недостаточном давлении воды в системе, решением вопроса может стать установка насоса или замена старых, забитых труб.
Если с водоснабжением проблем нет, стоит перейти к осмотру колонки. Решением вопроса может стать регулировка подачи воды на колонку. Для этого необходимо полностью открыть соответствующий кран.
Еще одной причиной недостаточного напора воды в колонке является забитый фильтр. Для его осмотра необходимо перекрыть подачу воды и газа вентилями, раскрутить гайки, промыть сетку. Если очистить не получается, фильтр придется заменить.
Проблема #3 — недостаточное давление газа
Иногда давления газа не достаточно для розжига проточной колонки, ее нормальной эксплуатации. Однако подобную проблему решить самостоятельно не получится. Необходимо обратиться в газовую службу.
Проблема #4 — отсутствие розжига при включении
Наличие электрической системы розжига обеспечивает комфорт эксплуатации газовой колонки, исключает использование фитиля, который постоянно горит. Однако именно этот элемент может стать причиной неисправности прибора.
При открытии крана должен срабатывать автоматический розжиг. Это действие сопровождается характерным треском. Если розжиг не срабатывает или искра слишком слабая для того, чтобы загорелся газ, колонка не сможет подключиться. Решить эту проблему поможет замена батареек.
Проблема #5 — наличие засоров в трубках
Через газовую колонку Вектор в процессе работы проходит вода, газ. Использование фильтров позволяет очистить их от ненужных примесей. Однако наличие засоров может стать причиной того, что прибор просто не включается.
Однако фильтр не всегда способен привести воду к идеальному состоянию. Растворимые соли попадают вместе с жидкостью внутрь нагревателя, оседают на стенках теплообменника. В результате, проходимость тонких трубок нарушается.
Специалисты устраняют накипь при помощи специализированных реагентов. Домашний мастер может справиться с нею, используя раствор лимонной кислоты или уксуса. Чтобы почистить теплообменник, необходимо снять его, поместить в теплый раствор с добавлением уксуса. Также можно использовать специальные покупные средства — «химию», предназначенную для чистки теплообменников.
О чистке и ремонте теплообменника мы подробно говорили в следующей статье.
Преимущества выбора
Потребители отмечают множество положительных сторон газовых колонок Вектор. Во-первых, это их стоимость. Водонагреватели под указанным брендом относят в категорию относительно дешевого оборудования.
Во-вторых, покупателей привлекают компактные размеры и стильный дизайн газовых колонок Вектор, благодаря которому они прекрасно впишутся в любой интерьер.
В-третьих, наличие цифрового дисплея, розжига в автоматическом режиме и теплообменника из меди существенно облегчают управление газовым оборудованием.
В-четвертых, последние модели колонок Вектор снабжены системой для регулирования температуры. Главным критерием в этом случае считается время года. Также необходимо отметить защиту от перегрева, систему дымоудаления, простоту установки и мощность.
б. Аппарат водонагревательный проточный газовый бытовой VEK.
Рис. 1б. Аппарат водонагревательный проточный газовый бытовой
1- облицовка; 2- каркас; 3- узел водогазовый; 4- ручка регулятора водяного; 5- ручка регу-лятора газового; 6- электромагнитный клапан; 7- горелка с коллектором; 8- теплообменник; 9- датчик перегрева воды; 10- датчик по тяге; 11- газоотводящее устройство (ГОУ); 12- электрод электронного розжига горелки; 13- электрод контроля пламени ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой темпера-туры горячей воды (только для модели «JSD20-W»); 17- окно смотровое; 18- микровыклю-чатель; 19- входной патрубок водяного блока (подвод воды) с фильтром; 20- входной пат-рубок газового блока (подвод газа) с фильтром; 21- отвод воды; 22- клапан предохрани-тельный, 23- датчик температуры горячей воды (только для модели «JSD20-W»); 24- пере-ключатель зима/лето (только модели «JSD20-W»); 25 – датчик системы ODS (только для модели «JSD11-N»); 26 – отражатель (только для модели «JSD11-N»).
2.3.2 Комплект поставки Комплект поставки представлен в таблице 2.
