Нюансы монтажа
Энергонезависимые отопительные котлы устанавливают по специально разработанному проекту, который должен быть согласован с контрольным органами газоснабжающей организации и пожарным надзором.
Для полноценного функционирования системы соблюдают такие позиции:
- В помещении котельной поддерживается плюсовая температура. Это значит, нужно размещать оборудование в комнате с утепленными стенами и регулируемой вентиляцией.
- Использовать материалы, соответствующие пожарным требованиям. Стены из горючих материалов изолируются не возгорающимися листами (асбо-цементными плитами, оцинкованная сталь поверх асбестового волокна).
- Дымоход рассчитывается по мощности котла. Дымовой канал должен быть индивидуальным. Труба, проходящая через крышу здания, располагается в 1,5 м от линии конька по горизонту и 0,5 м выше по вертикали. Если расстояние составляет 1,5-3 м, то достаточно поднять срез дымохода до высоты конька.
- Отдельно стоящий стальной дымоход не должен иметь больше 3 поворотов. Общая высота от низа топки до края трубы – не меньше 5 м. Сверху просвет дымохода накрывают, что защищает от осадков, влаги и грязи.
Первый запуск газового котла, установленного самостоятельно, проводят в присутствии профессионала, который способен проконтролировать правильность монтажа и последующей работы оборудования.
Плюсы и минусы
К достоинствам энергонезависимых котлов следует отнести:
- отсутствует зависимость от наличия и качества электропитания;
- простота конструкции, отсутствие второстепенных деталей;
- гарантированная непрерывность процесса обогрева дома;
- стоимость котла и ремонтных работ значительно ниже, чем у энергозависимых моделей;
- обслуживание и чистку можно производить самостоятельно.
Недостатками принято считать:
- система защиты ограничена несколькими датчиками;
- нет возможности осуществлять дистанционное управление;
- работа котла зависит от внешних факторов, не поддающихся регулировке.
ВАЖНО!
Несмотря на некоторые недостатки, энергонезависимые котлы являются практичным и надежным решением. В некоторых поселениях они не имеют конкурентов из-за перебоев с подачей электропитания.
Особенности эксплуатации
Во время использования любое оборудование изнашивается. Газовые энергонезависимые котлы — не исключение. Неверные действия при эксплуатации могут привести к поломке прибора
Поэтому важно соблюдать основные правила:
- Произвести качественный монтаж всех элементов отопительной системы.
- Не вмешиваться в процесс работы агрегата. В случае поломки обратиться за помощью к специалисту.
- Регулярно контролировать давление газа. Можно визуально, грея что-либо на плите.
- Периодически проверять дымоход на наличие мусора.
- Отслеживать работу других механизмов прибора и элементов всей системы отопления.
Если выявлена серьезная поломка, необходимо обратиться к ремонтнику. Для личной безопасности лучше избегать самостоятельного устранения проблем с функционированием техники.
В целом, при эксплуатации котла нужно соблюдать все рекомендации, обозначенные в инструкции к нему.
Сравнительные таблица популярных моделей
Энергонезависимые котлы могут быть одноконтурные (только отопление) и двухконтурные (отопление и горячее водоснабжение).
Большинство моделей выполняются в напольном варианте. Настенные котлы имеют малую мощность, поэтому их используют не так часто. Главное преимущество настенных моделей – компактность и возможность установки котлов внутри помещения, например, на кухне. Это значительно повышает удобство управления отопительной системой.
Давайте посмотрим, какие модели оправдывают свою популярность в соотношении цены, качества и функциональности.
| Модель | Electrolux FSB 25 P | Protherm Медведь 20 TLO | Novella Avtonom 24 RAG | Жуковский АОГВ-23,2-3 ЖУК |
|---|---|---|---|---|
| Страна-производитель | Швеция | Словакия | Италия | Россия |
| Максимальная мощность | 22.0 кВт | 17.0 кВт | 24.0 кВт | 23.2 кВт |
| Тип котла | напольный одноконтурный | напольный одноконтурный | ||
| КПД | 91% | 92% | 93% | 86% |
| Расход газа | 2.5 куб. м/ч | 2.14 куб. м/ч | 2.8 куб. м/ч | 2.55 куб/ч |
| Максимально отапливаемая площадь | до 240 кв. м | до 170 кв. м | до 240 кв. м | до 200 кв. м |
| Стоимость | 35 000 руб | 40 400 руб | 59 100 руб | 19 850 руб |
Измеряем температуры рабочей среды с помощью термопары для котла. Создание самодельного термоэлектрического преобразователя для временной замены вышедшей из строя термопары.
Дистанционное управление котлом с помощью мобильного телефона и GSM модуля – это реальность! Перейти к обзору устройства.
Лучшие известные производители и модели: характеристики и цены
Более надежными и эффективными считаются котлы иностранных производителей. Однако качество котлоагрегатов российского производства постоянно улучшается, а цены остаются все столь же доступными.
Напольные

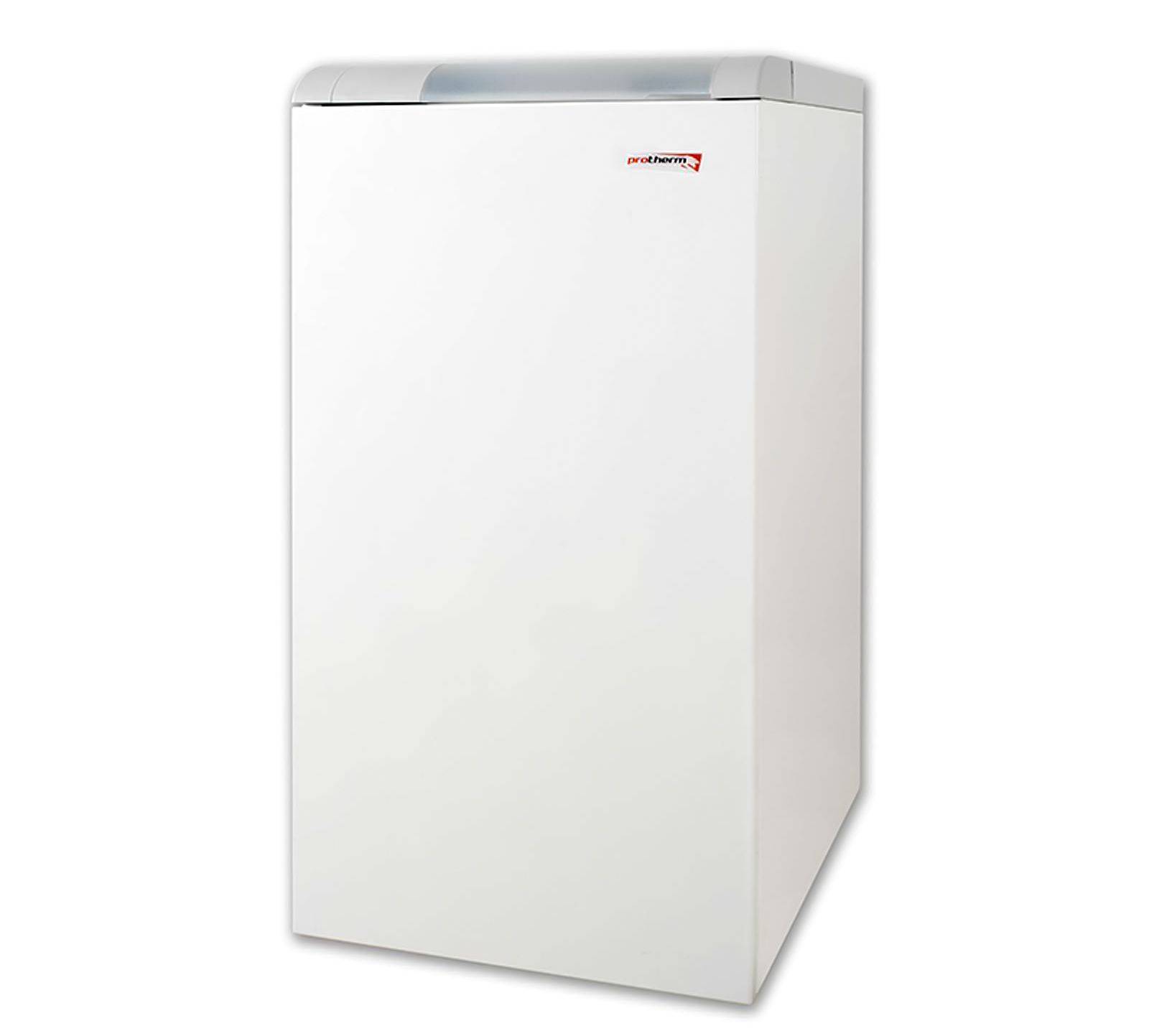

Protherm Волк 16 KSO
Напольный энергонезависимый газовый котел мощностью 16 кВт. Учитывая невысокую стоимость, это один из лучших энергонезависимых газовых котлов для отопления частного дома. Отличается одним из самых высоких КПД – 92,5% при оптимальном для 16 кВт моделей расходе газа 1,9 куб. м/час. Имеет стабилизатор тяги, прост в монтаже и управлении (стандартные механические органы управления).
Владельцы отмечают практически бесшумную работу, за практику установки котлов, серьезных неисправностей не наблюдалось.
Protherm давно известна на рынке России надежностью своих котельных агрегатов. Напоминаем, что максимально допустимое давление в водяном контуре – 1 бар. Это значит, что котел можно использовать лишь в системах с естественной циркуляцией и открытым расширительным баком.
Стоимость: 19 000 руб.

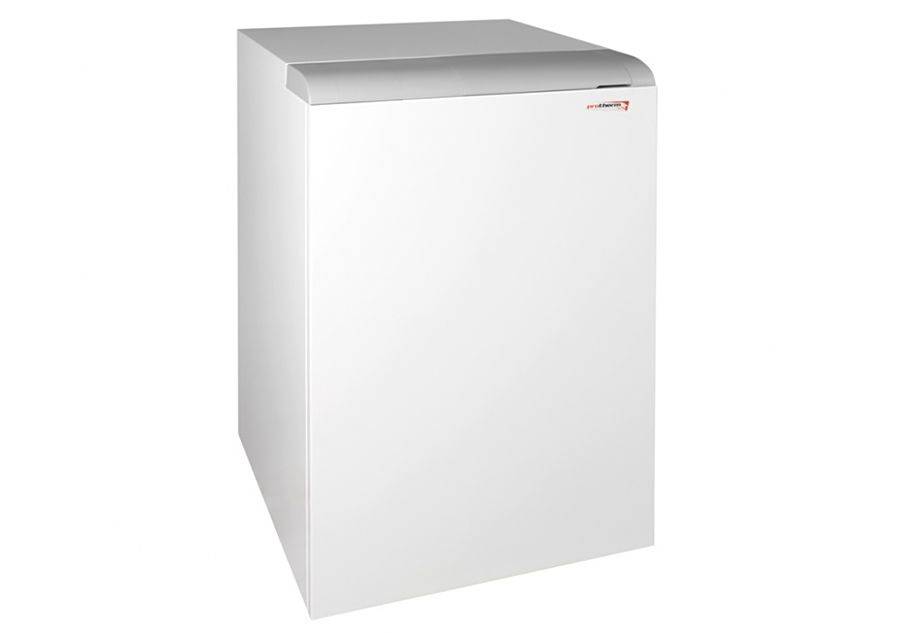

Protherm Медведь 20 TLO
Еще одна надежная модель словацкой фирмы Protherm мощностью 18 кВт. Обладает более низким КПД 90% при расходе газа 2,14 м 3 /час, может работать и на сжиженном газе. Отличается качественным чугунным теплообменником со всеми его преимуществами, отлично подходит для низкотемпературного режима отопления. На практике способен отапливать дома площадью вплоть до 210-220 м 2 . За практику установки проблем ни с конструкцией, ни с автоматикой не наблюдалось. Единственные недостатки – немалый вес в 90 кг и высокая цена.
Стоимость: 58 000 руб.
Baxi SLIM EF 1.22
Мощный итальянский напольный котел мощностью 22 кВт с чугунным теплобменником, рассчитан на отопления дома площадью до 230-240 м 2 . Имеет менее высокие показатели эффективности (КПД 88%), но оборудован отличной автоматикой, обеспечивающей высокую безопасность (газ-контроль, защита от перегрева, имеется предохранительный клапан ). Из бонусов – эстетический внешний вид и более приемлемая для мощных чугунных котлов цена.
Стоимость: 53 000 рублей.
Beretta Avtonom 18
Еще один известный в Европе итальянский энергонезависимый котел мощностью 18 кВт. Имеет литой чугунный теплообменник, по конструкции мало чем отличается от Baxi SLIM EF. Устройство котла все так же акцентировано на безопасность и более тихую в сравнении с предыдущими моделями работу (горелки разжигаются ровно и плавно). Модель обладает низким для мощности 18 кВт расходом газа – 1,94 м 3 /час при КПД целых 93%.
Известная проблема – выход из строя термопары спустя 8-12 лет эксплуатации, поэтому рекомендуется всегда иметь запасную деталь. Также котел требователен к обслуживанию и конструкции дымохода (иначе, при сильном ветре могут случится «задувы»). Однако при грамотном обустройстве и обслуживании работает стабильно, существуют примеры бесперебойной работы еще с 2006-2008 годов.
Стоимость: 60 000 руб.
Siberia 11
Отличный и недорогой отечественный вариант для небольших частных домов площадью до 120 м 2 . Котел занимает почетные места в рейтингах энергонезависимых котлов прежде всего благодаря экономичности (расход газа – 1,18 м 3 /час) и КПД 90%. Имеет максимально простую, поэтому надежную конструкцию. Модели комплектуются известной и понятной автоматикой Evrosit, используемой на большинстве отечественных котлах.
Стоимость: 20 000 рублей.
Обзор газовых котлов Сиберия Одни из самых надежных среди отечественных котлоагрегатов
Парапетные (условно настенные)
ATON Compact 12,5Е
Парапетный энергонезависимый газовый котел мощностью 12,5 кВт с оптимальной эффективностью (КПД 90%) и невысоким расходом газа (1,39 куб. м/час). Отличается надежностью и долговечностью, тихой работой и крайне доступной стоимостью. На практике котел требователен к условиям эксплуатации и требует регулярной, желательно ежегодной, очистки дымохода.
Средняя цена: 17 000 рублей.
Лемакс Патриот-16
Отечественный котлоагрегат мощностью 16 кВт, отличающийся крайне экономичным для такой мощности расходом природного газа – 0,95 куб. м/час, однако при незначительно более низком КПД 87%. Котел имеет простую и надежную конструкцию, при грамотной установке и обслуживании не требует к себе внимания на протяжении как минимум нескольких лет. Благодаря относительно тихой работе подходит для установки на кухне.
Средняя цена: 22 000 рублей.
Открытая или закрытая камера сгорания?
Открытые еще называют атмосферниками (с полноценным дымоходом), а закрытые – турбированными (с вентилятором, принудительно выгоняющим продукты сгорания на улицу через коаксиальный дымоход в стене).
Ошибка №15
У настоящего котла обязательно должен быть полноценный дымоход и отдельное помещение (котельная), все остальное — это компромиссы для нищих.
Да, действительно, настенные турбированные устройства придумали для экономии. Атмосферные котлы более дорогие, но менее привередливые.
Вам придется вложиться в дымоход, предусмотреть отдельное помещение с соответствующей высотой потолков, куботурой, вентиляцией, освещением, сигнализаторами газовой безопасности. А еще не забывайте про повышенный расход газа.
Ошибка №16
Поэтому сравнивать только разницу в цене самих устройств (открытая-закрытая камера) нельзя.
Если в вашем регионе газ относительно недорогой и бюджет позволяет потратиться на все требования безопасной эксплуатации + оплачивать последующие квитанции от газового монополиста, то ваш выбор – атмосферный отопительный прибор.
Он по праву считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы, самый оптимальный вариант – это турбированный настенный газовый котел.
Его спокойно можно запихнуть хоть в шкафчик на кухне или незаметно спрятать где-нибудь под лестницей.
Популярные модели одноконтурных котлов
Если вы собираетесь купить надежный и долговечный отопительный газовый котел, и уже присматриваетесь к настенным моделям, вам будет полезна информация из нашего следующего раздела. В нем мы будем рассматривать самые популярные модели, получившие отличные отзывы от покупателей – это отечественные и зарубежные образцы.
Buderus Logamax U072-24
В последнее время эта торговая марка становится все более популярной – упоминания о ней все чаще встречаются на рекламных материалах. Неудивительно, что экономичный одноконтурный газовый котел Buderus Logamax U072-24 стал самой рейтинговой моделью. Его тепловая мощность составляет 24 кВт, что позволяет ему отапливать площадь до 250 кв. м – этого вполне достаточно для обогрева большинства частных домовладений, в том числе и двухэтажных. Аппарат оснащен закрытой камерой сгорания и долговечным медным теплообменником.
В его конструкции уже предусмотрена вся необходимая обшивка – это группа безопасности, расширительный бачок на 8 литров и циркуляционный насос. Для более удобного управления настенный одноконтурный котел Buderus Logamax U072-24 оснащен информативным дисплеем. Также предусмотрена возможность подключения внешнего управления. Встроенные системы защиты:
- От перегрева – контролирует максимальную температуру нагрева оборудования и отопительной системы;
- От замерзания – защищает жилые и нежилые постройки от промерзания;
- От блокировки циркуляционного насоса.
Отдельно следует отметить наличие системы контроля пламени.
Настенный бездымный конвекционный одноконтурный газовый котел Buderus Logamax U072-24 может работать как на природном, так и на сжиженном газе. Максимальная температура в отопительном контуре составляет +82 градуса, давление в системе – не выше 3 бар. КПД данного агрегата составляет 92% – это довольно высокий показатель. Цена варьируется в пределах 26-32 тыс. рублей.
Котлы от данного бренда производства России (у производителя имеется завод в Энгельсе), поэтому они полностью адаптированы под российские условия эксплуатации.
Baxi ECO Four 1.24
Неплохой одноконтурный газовый котел от не менее известного бренда. Его мощность составляет от 9 до 24 кВт, расход топлива – до 2,78 куб. м/час, в зависимости от нагрузки. Также возможна работа от сжиженного газа, потребление составляет 2,04 кг/час. Аппарат оснащен выносливым медным теплообменником и открытой камерой сгорания – ему нужен традиционный дымоход. Внутри предусмотрена вся необходимая для работы отопления обвязка – это циркуляционный насос, расширительный бак на 6 литров, автоматический воздухоотводчик и предохранительный клапан. Также на борту имеются все необходимые системы защиты.
Одноконтурный настенный газовый котел Baxi ECO Four 1.24 получил отличные отзывы от специалистов по теплотехнике и пользователей. Он отличается неплохой производительностью, дружественным интерфейсом управления и высоким КПД – он составляет 91,2%. Здесь есть система плавной модуляции пламени, что обеспечивает точное поддержание заданной температуры, низкий уровень шума и плавный розжиг без хлопков и взрывов. При необходимости, к агрегату могут быть подключены системы теплых полов.
Если вы подбираете настенный одноконтурный котел от известного бренда, обязательно присмотритесь к продукции от Baxi – это действительно достойный выбор. Цена на данную модель – в районе 24-30 тыс. рублей.
Bosch Gaz 6000 W WBN 6000-24 H
За столь сложным названием скрывается газовый котел от одного из ведущих мировых производителей. Так сложилось, что Bosch является лидером во многих сферах. И если бы этот производитель выпускал автомобили, то это были бы, вероятно, самые лучшие автомобили. Представленная модель обладает минимальной мощностью 7,2 кВт, максимальной – 24 кВт. Особенности оборудования:
- Возможность подключения теплых полов;
- Электронная модуляция пламени;
- Встроенные системы защиты;
- Встроенная обвязка;
- Температура теплоносителя – от +40 до +82 градусов;
- Емкость расширительного бачка – 8 литров;
- Расход – до 2,8 куб. м/час (2 кг/час для сжиженного газа);
- Давление в отопительном контуре – не выше 3 бар;
- Медный теплообменник;
- Удобное управление с ЖК-дисплеем.
Настенный газовый котел Bosch Gaz 6000 W WBN 6000-24 H порадует пользователей своей отказоустойчивостью, отсутствием проблем в эксплуатации и стойкостью к перепадам давления в системе подачи газа.
Особенности и принцип работы обогревательных энергонезависимых приборов
Энергонезависимый настенный газовый котел отличается компактными размерами и малым весом. Он используется для обогрева помещений небольшой площади (до 100 кв. м). Это могут быть квартиры, маленькие частные дома. Напольный аналог отличается внушительным весом, а потому может располагаться только на полу и в специально отведенной для него котельной. Напольный котел также отличается повышенной мощностью и предназначается для обогрева строений площадью от 100 кв. м.
Строение камеры горения энергонезависимого котла на газу.

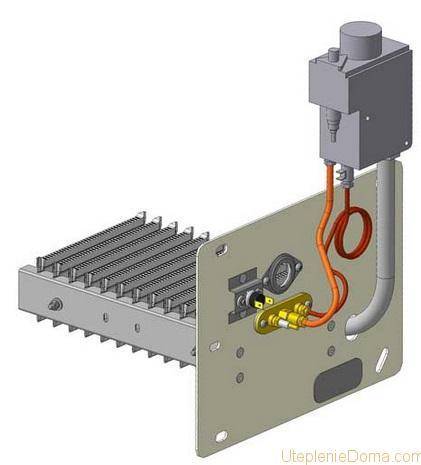

Горелка котла
. Прибор оборудован двумя типами газовых горелок. Первая из них поджигается либо при помощи спичей, либо за счет срабатывания пьезорозжига. Запальная горелка поджигает основную, которая передает тепло от горения газа теплообменнику. Основная газовая горелка работает до тех пор, пока температура теплоносителя в системе отопления не достигнет максимально возможного значения. В этот момент срабатывает предохранитель, который блокирует поступление газа к горелке, пламя гаснет.
В этот момент запальная горелка не прекращает функционировать. Как только вода в контуре системы отопления остывает, предохранитель открывает клапан и подача газа к основной горелке возобновляется. Последняя разжигается от запального устройства. Как результат – котел поднимает температуру теплоносителя в контуре отопления до заданного значения.
Сама газовая горелка.
Система вентиляции
. Энергонезависимые котлы отопления не комплектуются встроенными вентиляторами для принудительного удаления продуктов горения газа. Следовательно, используя подобное оборудование для отопления дома, нужно побеспокоиться о надлежащем отводе угарного газа за счет хорошей естественной циркуляции. Для этого газовые котлы энергонезависимые напольные оснащаются высокими . Разность давления на входе и выходе высокого дымохода обеспечит хорошую тягу, следовательно, и скорый вывод продуктов горения газа из газовой горелки.
Что касается настенных приборов, то они могут комплектоваться как обычными дымоходами, так и коаксиальными. Последние позволяют брать воздух для реакции горения снаружи помещения. Однако предполагает принудительную циркуляцию воздуха, а энергонезависимое оборудование не оснащается вентилятором. Что в данном случае делают? Нужно просто уменьшить длину коаксиального дымохода. Это обеспечит хорошую естественную циркуляцию воздуха. Но нельзя забывать, что через короткий дымоход сильный ветер на улице может просто задуть пламя горелки. Именно потому коаксиальная труба для котла с открытым типом камеры – это скорее исключение, чем правило.
Предохранительный клапан контролирует давление в контуре.
Автоматика котельного оборудования.
Настенные и напольные энергонезависимые газовые котлы отопления современной сборки оснащаются следующими системами безопасности:
- механизм контроля тяги;
- термоэлемент контроля наличия пламени;
- предохранительный клапан;
- автоматический клапан и термометр в системе.
Датчик тяги оснащается пластиной. Оборудование размещается в начале дымохода котла. Как только температура пластины достигает +65°C, что свидетельствует об отсутствии тяги, сигнал передается газовому клапану. Он прекращает подачу газа к газовой горелке, последняя затухает.
Энергонезависимые газовые котлы отопления оснащаются предохранительным клапаном. Он следит за постоянством давления в системе. Как только давление в трубах отопления достигает критических 3 бара, клапан открывается и через него происходит сброс излишков теплоносителя.
Система контроля пламени представлена термопарой или мультитермопарой. Устройство располагается над запальником таким образом, чтобы оно всегда находилось в пламени газовой горелки. В результате нагрева термопары образуется электрический ток. Его напряжение составляет 0,75 В. Этого достаточно для того, чтобы поддерживать клапан, подающий газ, в открытом состоянии. Если пламя пропадает или уменьшается длина термопары (электрода), прекращает вырабатываться и электрический ток. Напряжение в системе падает, клапан закрывается. Как результат – затухает и газовая горелка.
Система термометр плюс автоматический клапан подачи энергоносителя предотвращают перегрев теплоносителя в системе. Термометр измеряет температуру теплоносителя на выходе из котла. Как только она достигает верхнего, критического предела, передается сигнал клапану, он перекрывает подачу газа, котел прекращает работу. Как только температура теплоносителя опускается до нижнего предела, газоподающий клапан опять открывается и газовая горелка возобновляет свою работу.
Достоинства и недостатки
Не хотелось бы рассматривать данный отопительный агрегат с такой точки, но преимущества его настолько очевидны, что хотелось бы потребителям показать и некоторые его недостатки. Нельзя показывать любой товар только с одной положительной стороны. Но начнем наш разбор именно с нее.
В первую очередь это отсутствие потребления электроэнергии. Здесь две позиции: первая – полное отсутствие электрических приборов и устройств, а, значит, нет необходимости следить за их обслуживанием и ремонтов. Второе – никаких квитанций за потребление электрического тока. Полная экономия.
Нет необходимости приобретать и подключать бесперебойник электрического питания, с помощью которого можно поддерживать отопительный прибор в рабочем состоянии.
В конструкции энергонезависимых настенных или напольных газовых котлах отопления присутствует небольшое количество устройств, приборов и узлов. Поэтому они более компактны и имеют небольшой вес.
Все без исключения котлы данной категории имеют достаточно высокий коэффициент полезного действия.
Простота монтажа и подключения, намного проще, чем у энергозависимых аналогов.
Презентабельный внешний вид
Производители сегодня уделяют этому критерию все большее внимание. Поэтому такой прибор хорошо впишется в любой интерьер
Особенно хотелось бы отметить настенные модели, которые можно вешать на кухне или в ванной комнате.
Двухконтурные напольные энергонезависимые газовые котлы могут обеспечить теплом и горячей водой для бытовых нужд большие загородные дома. Мощности у них хватит на все.
Высокие показатели безопасности.
Энергонезависимый котел с бойлером
Теперь о недостатках.
В первую очередь хотелось отметить, что котлы этого типа могут эффективно работать только в том случае, если давление в магистрали подачи газа будет соответствовать паспортным данным изделия.
Обязательное условие – это хорошо смонтированный дымоход, который обеспечит котел хорошей тягой.
Немаловажное требование – прекрасно работающая вентиляция, с помощью которой придется удалять из помещения продукты сгорания топлива.
Есть специальные требования к таким котлам, которые указаны в инструкции по эксплуатации агрегата. Их надо выполнять строго и обязательно.. Рассмотрев все плюсы и минусы, необходимо сделать заключение
Если выполнить все требования производителя и правил пожарной безопасности, то это превосходный котел, который будет работать в автономном режиме, не подключаясь к сети переменного тока. И для многих регионов это оптимальное решение
Рассмотрев все плюсы и минусы, необходимо сделать заключение. Если выполнить все требования производителя и правил пожарной безопасности, то это превосходный котел, который будет работать в автономном режиме, не подключаясь к сети переменного тока. И для многих регионов это оптимальное решение.
Положительные и отрицательные стороны энергонезависимых установок
Газовые котлы: классификация видов PARADIZZA
Перед тем как решиться на покупку описываемого оборудования, нелишним будет познакомиться с его преимуществами и недостатками:
- Самое главное преимущество — отсутствие зависимости от электричества. Там, где оно подается с большими перебоями, описываемые котлы помогают решить довольно сложные бытовые проблемы.
- Практически все модели, которыми представлены одноконтурные и двухконтурные напольные котлы отопления. обладают достаточной мощностью. Ее может хватить и на подключение водяных радиаторов, и на систему теплого пола, и на нагрев бойлера либо обеспечение необходимого объема ГВС проточным способом.
- Ознакомившись с требованиями монтажа, вы легко подберете компактные напольные варианты с большим количеством полезных опций и функций.
- Газовые установки имеют высокий коэффициент полезного действия — до 92%. Использовать их можно, не опасаясь за безопасность и здоровье своих близких. Дело в том, что каждая современная модель укомплектована датчиком тяги и датчиком, который контролирует давление газа. В случае его критического падения подача перекрывается в автоматическом режиме. Поэтому возникновение опасных ситуаций в этом плане исключено.
- Энергонезависимые напольные котлы на порядок дешевле аналогичных энергозависимых моделей. Низкая стоимость иногда является решающим фактором формирования спроса и предложения.
Недостатков у описываемых котлов отопления немного. Практически все они связаны с необходимостью строгого соблюдения правил монтажа системы отопления с естественной циркуляцией теплоносителя. Все это было детально описано выше.
Важно правильно выбрать и установить дымоход, а также обеспечить качественную вентиляцию помещения, где будут располагаться описываемые установки. Использовать напольные газовые котлы можно только там, где давление газа в подающей магистрали не падает ниже 5 атмосфер
Конденсационный или традиционный котел?
Котлы как люди, есть традиционные, а есть нет
Средний уровень КПД, в который уперлись традиционные газовые котлы составляет следующие значения:
настенные модели – 92-93%
напольные – 90%
И тут неопытный потребитель впервые видит конденсационный котел с его показателем КПД в 100% и даже выше.
Ошибка №12
Значит для экономного отопления выгоднее всего брать именно его.
При этом мало кто ему объясняет, что конденсационные котлы высокопроизводительны в основном в низкотемпературных системах, а именно – теплый пол.
Для обычной радиаторной или смешанной системы отопления никакой речи о высокой производительности и КПД выше 100% уже не идет. Тем не менее, конденсационник очень хорош, когда нет возможности или желания ставить большой напольный котел, а мощности обычного настенного не хватает.
Средняя окупаемость разницы в стоимости конденсационного и традиционного котлов для частного дома составляет 3-5 лет в зависимости от условий. И чем меньше площадь дома + если газ при этом природный – тем дольше конденсатник будет себя окупать.
