Схема отопления многоэтажного дома – как происходит подача в системе отопления высотных домах

Монтаж

Создание и оборудование одномагистральной схемы с подведением труб снизу к радиаторам проводится в несколько этапов. Чтобы проделать процедуру своими руками понадобятся определенные инструменты.

Инструменты

Для монтажа потребуются:

  • разводные ключи, отвертки, молоток;
  • для герметизации соединений ⎯ тпакля, герметики, уплотнители;
  • для фиксации приборов и труб ⎯ крепежи, кронштейны, гайки, болты;
  • для соединения труб ⎯ сварочный инвертор, инструмент, нарезающий резьбу, оборудование для резки и шлифовки металла;
  • для создания необходимых отверстий в стенах и металле ⎯ дрель, сверла.

Порядок установки

Монтаж элементов производится в таком порядке:

  • к соответствующим отверстиям котла присоединяются концы подачи и обратки. Лучше сразу же поставить специальные фильтры, чтобы котел не засорился ржавчиной, мелким мусором, примесями;
  • монтируются краны, клапаны, воздушные клапаны Маевского;
  • радиаторы фиксируются на стене под подоконником дюбелями, кронштейнами. Соблюдается расстояние от пола 10–12 см, от стены – 2–5 см, от подоконника — 10 см;
  • последний этап ⎯ подключение котла к водопроводу и пробный запуск для выявления утечек или возможных неполадок.

Установка котла

Котел – это главное устройство в схеме, он располагается в нижней точке в углублении. Это необязательно должен быть подвал – подойдет небольшое углубление в полу. Поверхность должна быть как можно ровная, бетонная стяжка – хороший вариант. Ее можно оформить плиткой из эстетических соображений.

Для большинства котлов необходим дымоотвод, который делается из трубы подходящего диаметра. Стык трубы отделывается огнеупорным материалом. Присоединяется такая труба к котлу из гофрированного металла, достаточно прочного, чтобы не прогорел. Прямо к котлу можно подвести трубы из металла, но внизу они должны быть немного толще, чтобы выдержать высокие температуры.

Расширительный бачок должен устанавливаться на высоте около 3 метров. Этот прибор – самая высокая точка магистрали отопления

При монтаже труб желательно, чтобы в отоплении было как можно меньше изгибов: они затрудняют циркуляцию, что особенно важно для однотрубной системы

Способы подключения к центральному отоплению

Централизованное теплоснабжение многоэтажного дома априори подразумевает своевременную доставку в холодные периоды года необходимого объёма теплоносителя с определёнными СНиП 41-01-2003 п. 6.1.6 параметрами температуры и давления. Каждое здание, подключаемое к магистрали оборудуется распределительным элеваторным узлом с контрольно — регулирующей аппаратурой, обеспечивающим:

уменьшение давления в системе до проектных параметров; автоматическое регулирование объёма теплоносителя, поступающего в стояки; необходимое снижение температуры до +90 — +95 0С смешиванием горячего теплоносителя магистрали с остывшей водой из обратки стояков; фильтрацию с целью уменьшения общего содержания кислорода в теплоносителе.

Схемы, которые применяют для обеспечения бесперебойного теплоснабжения многоэтажных жилых зданий, условно делятся на вертикальные и горизонтальные. Однотрубные и двухтрубные. Каждая имеет свои особенности, ряд преимуществ или недостатков.

Отказ от типового метода строительства, переход к индивидуальным проектам, предусматривает изменение схемы теплоснабжения, её специфики. При этом с учетом особенностей системы, составляется проект отопления квартиры в многоквартирном доме индивидуально, со всеми необходимыми расчетами.

Требования Федерального закона №261-ФЗ прямо говорят о том, что с 1 января 2012 года любые новостройки должны оснащаться индивидуальными (поквартирными) системами учета расхода тепловой энергии. Правительством Москвы также разработано руководство по проектированию автоматизированных энергоэффективных устройств  поквартирного теплоснабжения (распоряжение №61-РЗМ).

Вертикальная схема

Вертикальную схему распределения теплоносителя иначе называют стояковой. Такой тип разводки подразделяется на системы с верхней или нижней подачей теплоносителя. Чаще всего в проекте закладывается нижнее расположение магистралей в подвалах или технических этажах со схемой с вертикальными стояками и тупиковым движением теплоносителя. Здесь применяется однотрубная или двухтрубная открытая разводка отопления в квартире по полу вдоль плинтусов от отдельно стоящих стояков.

Система получила широкое распространение при строительстве типовых кирпичных, панельных домов. Применение стояковой схемы сопряжено с рядом недостатков:

Положение п. СНиП однозначно запрещает несанкционированные изменения в схеме отопления и замену приборов. Такие действия приведут к полной или частичной разбалансировке системы отопления на стояках. Для получения разрешения от управляющей компании потребуется проект системы отопления квартиры с указанием количества приборов и их номинальные данные по гидравлическому сопротивлению. Схема предполагает обще домовой счетчик потребления теплоносителя и, соответственно, оплата распределяется равномерно среди всех жильцов в зависимости от площади квартиры. В случае ремонта технологических трубопроводов, засорения, замене текущих радиаторов потребуется отключение теплоснабжение всех квартир, запитанных от стояка.

Горизонтальная схема

Осуществление горизонтального поэтажного зонирования централизованной системы теплоснабжения многоквартирного дома позволяет частично избавиться от недостатков вертикальной схемы, получить ряд преимуществ при проектировании отопления квартиры. Включение в поэтажную горизонтальную схему балансировочной пары клапанов приводит к образованию отдельной независимой подсистемы с настраиваемой гидравлической устойчивостью.

Здесь на трубопроводе подачи устанавливают клапана ASV-M и ASV-I, на обратку — ASV-P или ASV-PV. Связываясь через импульсную трубку, клапаны образуют пару, позволяющую регулировать перепад давления в системе, дают возможность ограничивать расход теплоносителя.

Для монтажа необходимой запорной и регулирующей арматуры, распределяющих гребёнок проектом предусматривается на каждом этаже устройство групповых тепловых пунктов. Дальнейшее зонирование системы отопления на этаже приводит к поквартирным подсистемам распределения теплоносителя.

В схему обвязки этажного группового теплового пункта включаются:

Шаровые регулирующие подачу и обратку краны. Манометры давления, установленные на входе и выходе теплоносителя до, после балансировочных клапанов. Сетчатый фильтр на подающем участке. Балансировочный автоматический клапан. Ручной регулирующийся запорный клапан. Краны для спуска воды на подаче, обратке. Тепловые счетчики на каждую квартиру.

Важно! Нельзя самостоятельно даже пытаться изменять настройки балансировочных клапанов группового теплового пункта

Особенности вертикальной схемы разводки

Типичная схема вертикального отопления

Чем же вертикальная однотрубная система отопления отличается от аналогичной горизонтальной? Прежде всего — минимальными тепловыми потерями. Это обеспечивается расположением подводящих магистралей. В отличие от горизонтальной трубы в вертикальной системе выполняют функцию тепловых стояков.

На самом деле вертикальная разводка отопления в первоначальном варианте встречается очень редко. Это связано с особенностью монтажа и распределения теплоносителя по всей системе. Подобная схема была популярна при проектировании домов «хрущевок». Из-за небольших площадей квартир устанавливать горизонтальную разводку труб было нецелесообразно. Поэтому и разработали вертикальную схему подачи горячей воды. Она имеет следующие особенности:

  • Несколько тепловых стояков, к которым подключаются батареи. В большинстве случаев это была однотрубная система отопления;
  • Возможность регулировать температурный режим радиатора. Это является следствием особенностей системы;
  • Приток теплоносителя в комнаты осуществлялся по отдельным контурам.

Как видно из вышеописанного, вертикальная разводка системы отопления имеет ряд существенных недостатков. Именно поэтому она практически не применяется для частных домов, а также в современном многоэтажном жилом строительстве.

В некоторых случаях применима комбинированная схема, когда распределительный стояк делается горизонтальным, от него уже расходятся отдельные магистрали для подключения радиаторов в систему. Поэтому нужно выяснить, а целесообразно ли применять вертикальную разводку отопления для частного дома.

Для этой схемы рекомендуется выбирать вертикальные настенные отопительные радиаторы. Несмотря на свою высокую стоимость они лучше всего подходят для подобной системы.

Основные особенности

Вертикальная схема отличается от горизонтального аналога, в первую очередь, незначительными потерями тепла. Эта особенность – заслуга тщательно продуманного расположения магистральных труб, которые функционируют как стояки.

Интересно, что своим появлением данная методика обязана новым строительным стандартам в стране. Изначально она не была широко распространена, что связано с определенными нюансами установки. Дело кардинально изменилось, когда в СССР стали активно возводиться пятиэтажные хрущевки, площадь квартир в которых была невелика, а потому в горизонтальной разводке не было никакой необходимости. С целью экономии и была создана вертикальная методика, характеризующаяся рядом нюансов:

Централизованное отопление

Централизованная система отопления в хрущевке реализована с помощью использования однотрубной обвязки радиаторов. Согласно схеме, теплоноситель распространяется по контуру, начиная с пятого этажа. По мере прохождения по системе, охлажденный теплоноситель поступает на цокольный этаж (в подвальное помещение). При этом комнатные батареи отопления, расположенные на разных этажах хрущевки будут сильно отличаться по показателям температуры и отдачи тепла.

Помимо неравномерного обогрева, схема отопления хрущевок имеет и другие критические недочеты:

  • отсутствие возможности регулирования подачи теплоносителя в различных отопительных приборах (единственный выход – монтаж байпасов на каждый радиатор);
  • подключенные к контуру старые батареи отопления из-за физического износа покрываются известковым налетом изнутри, они не могут полноценно работать, поскольку нормальная циркуляция теплоносителя преграждается засорами и накипью.

Жители хрущевок могут решить проблему неэффективного отопления, установив в квартире современные батареи отопления и трубопроводы

Чтобы понять, как правильно выбрать батареи отопления для квартиры, важно изучить эксплуатационные характеристики отопительных приборов из разных металлов. В последние годы востребованностью пользуются полимерные трубопроводы и биметаллические радиаторы

Но собственник может выбрать и любой другой тип отопительных приборов, который соответствует его финансовым возможностям и требованиям.

Рациональнее всего производить замену отопительных приборов во всех квартирах, подключенных к одному стояку.

Монтаж новых отопительных приборов на всех этажах выльется в круглую сумму, но такие меры дадут ощутимый результат мгновенно.

К чему следует готовиться?

Если говорить о частных коттеджах, то такая разводка отопления может использоваться и там, но хозяевам нужно подготовиться к встрече с некоторыми сложностями. Пример такой проблемы – большинство батарей на современном рынке ориентировано на подключение к горизонтальным системам, имеют соответствующее расположение патрубков, технологических отверстий и секций. Таким образом, схема, в идеале, нуждается в особых радиаторах, ориентированных именно на вертикальный монтаж.

Из этой особенности вытекает и другая проблема. Как известно, радиаторы лучше монтировать поближе к полу, это позволит наладить эффективный воздухообмен без лишних усилий. Холодный воздух, согласно законам физики, будет опускаться вниз, а нагретый – поднимать вверх. Вертикальный радиатор крайне трудно установить таким способом, из-за чего обогрев оказывается недостаточным.

Впрочем, минусы на этом не заканчиваются. Описанную проблему еще можно решить, если несколько увеличить длину патрубков, ведущих к радиатору. Если же придерживаться классической реализации схемы, то появляется еще один недостаток. Заключается он в том, что вертикальные трубчатые радиаторы четко привязаны к проложенным стоякам. Если помещение не отличается большой площадью, то никакого дискомфорта жильцы не ощутят. Если же площадь комнаты около 40 квадратов при 2 наружных стенах, то не обойдется без монтажа сразу двух стояков, иначе будет достаточно холодно. Итак, вертикальная разводка системы отопления современного многоквартирного дома выгодна в следующих случаях:

  • Число этажей больше или равно пяти;
  • Каждое отдельное помещение отличается небольшой площадью;
  • Достаточная теплоизоляция стен.

Если говорить об учете тепловой энергии, то рекомендуется устанавливать счетчик непосредственно на стояк.

Разводка труб в многоэтажном доме

Виды разводок труб в многоэтажном доме

Для нормальной работы теплоснабжения здания необходимо знать его основные параметры. Какое давление в системе отопления многоэтажного дома, а также температурный режим будут оптимальными? Согласно нормативам эти характеристики должны иметь следующие значения:

  • Давление. Для зданий до 5-ти этажей – 2-4 атм. Если же количество этажей девять – 5-7 атм. Разница заключается в напоре горячей воды для ее транспортировки на верхние уровни дома;
  • Температура. Она может варьироваться от +18°С до +22°С. Это относится только к жилым помещениям. На лестничных площадках и нежилых комнатах допускается снижение до +15°С.

Определив оптимальные значения параметров можно приступать к выбору разводки отопления в многоэтажном доме.

Она во многом зависит от этажности здания, его площади и мощности всей системы. Также учитывается степень теплоизоляции дома.

Однотрубная разводка отопления

Виды однотрубного отопления

Это один из экономных вариантов организации теплового снабжения в здании с относительно большой площадью. Впервые массово однотрубная система отопления многоэтажного дома стала применяться для «хрущевок». Принцип ее работы заключается в наличии нескольких распределительных стояков, к которым происходит подключение потребителей.

Подача теплоносителя происходит по одному контуру труб. Отсутствие обратной магистрали значительно упрощает монтаж системы, уменьшая при этом затратную часть. Однако при этом ленинградская система отопления многоэтажного дома имеет ряд недостатков:

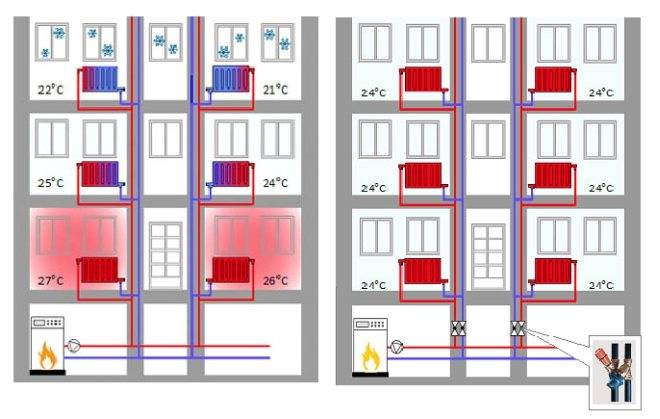

  • Неравномерный нагрев помещения в зависимости от удаленности точки забора горячей воды (котла или коллекторного узла). Т.е. возможны варианты, когда у потребителя подключенного раньше по схеме, батареи будут горячее, чем у следующих по цепочке;
  • Проблемы с регулировкой степени нагрева радиаторов. Для этого на каждом радиаторе нужно делать байпас;
  • Сложная балансировка однотрубной системы отопления многоэтажного дома. Она осуществляется с помощью терморегуляторов и запорной арматуры. При этом сбой системы возможен даже при незначительном изменении входных параметров – температуры или давления.

В настоящее время установка однотрубной системы отопления многоэтажного дома новой постройки встречается крайне редко. Это объясняется трудностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых зданиях хрущевского проекта количество распределительных стояков в одной квартире может доходить до 5-ти. Т.е. на каждый из них необходимо устанавливать счетчик учета потребления энергоносителя.

Двухтрубная разводка отопления

Двухтрубная схема распределения горячей воды

Для повышения эффективности работы лучше всего устанавливать двухтрубную систему отопления многоэтажного дома. Она также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратную трубу.

Ее главным отличием является наличие второго контура, выполняющего функцию обратной магистрали. Он необходим для сбора остывшей воды и ее транспортировки к котлу или в тепловую станцию для дальнейшего нагрева. Во время проектирования и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома подобного типа:

  • Возможность регулировки уровня температуры в отдельных квартирах и во всей магистрали в целом. Для этого необходимо установить смесительные узлы;
  • Для выполнения ремонта или профилактических работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно с помощью запорной арматуры перекрыть поступление в отдельный контур отопления;
  • Низкая инерционность. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю нужно ждать 20-30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.

Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Оно должно обеспечить поднятие теплоносителя на нужную высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы уменьшить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.

Принцип построения отопительной системы

Говоря о принципе работы схемы отопления многоэтажных домов, следует несколько слов сказать и о ее построении. На самом деле она довольно проста. В большинстве современных домов используется однотрубная централизованная схема отопления пятиэтажного дома или дома с меньшим/большим числом этажей. То есть, схема отопления 5 этажного дома являет собой единый (для одного подъезда) стояк, в котором подача теплоносителя может происходить как снизу, так и сверху.

В соответствии с расположением подающего элемента, различается и два вида направленности теплоносителя. Так, при условии, что трубы подачи расположены в подвале, идет встречное движение теплоносителя. А если подающий элемент на чердаке – то попутное направление.

Схема разводки труб отопления в многоэтажке

Многие интересуются, каким образом производится определение площади радиатора для той или иной комнаты. На самом деле, все довольно просто – необходимо лишь учитывать скорость остывания используемого теплоносителя (воды).

Большинство из нас ошибочно полагают, что, чем выше дом – тем сложнее и запутаннее является схема отопления многоэтажного дома. Но это неправильное мнение. На самом деле, в основном, на расчет отопления в многоквартирном доме влияет количество квартир, которые необходимо отапливать.

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб

При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

  • плотные шторы, закрывающие его;
  • слишком малое расстояние между подоконником и датчиком;
  • установка отопительного прибора в нише.

Назначение и принцип действия элеваторного узла

Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?

Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

  1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
  2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;

Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

  1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-70 0 C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-105 0 C;
  2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

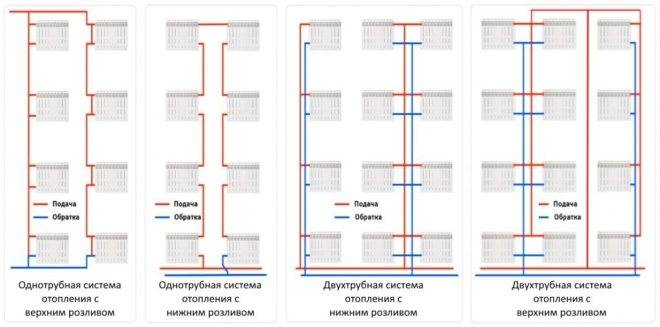

Исходя из схемы трубной разводки:

  1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
  2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

  • Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
  • Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Состав и принцип работы системы

Все системы отопления частного дома с естественной циркуляцией теплоносителя рассчитаны на небольшие протяженности трубопроводов – не больше 25-35 м в одну сторону.

Состав системы отопления частного дома с естественной циркуляцией теплоносителя включает следующие элементы:

  • котел, как правило, твердотопливный;
  • трубопроводы: в зависимости от может быть один или два трубопровода – подающий и обратный;
  • отопительные радиаторы;
  • расширительный бачок.

На первом рисунке видна взаимосвязь всех перечисленных выше компонентов.

Изображение 2. Схема возникновения циркуляционного напора.

В котле сгорает топливо (дрова, брикет и так далее). По подающему трубопроводу нагретый теплоноситель доставляется до радиаторов. Здесь теплоноситель отдает часть своего тепла в окружающую среду. Посредством обратного трубопровода остывший теплоноситель попадает обратно в котел. Расширительный бачок нужен для непрерывной подачи теплоносителя в систему отопления.

Такой цикл повторяется постоянно. Теплоноситель двигается за счет создаваемого давления. Его создает расширительный бачок. Давление воды создается за счет атмосферного давления, так как расширительный бачок находится выше всех остальных элементов системы отопления частного дома. Именно по этой причине такие системы называются системами с естественной циркуляцией.

работают по такому же принципу, только в них существуют еще и вертикальные трубопроводы, которые называются стояками.

Вода течет по ним за счет давления, в образовании которого принимают участие сразу три фактора:

  • давление за счет расширительного бачка;
  • давление за счет расширения теплоносителя вследствие его нагревания;
  • давление за счет действия холодного, более тяжелого теплоносителя.

Вода, сильно нагреваясь от котла, поднимается по стояку, а потом вытесняется более тяжелой холодной водой. Дальше вода растекается по горизонтальному трубопроводу. Эти движения происходят только за счет указанных выше составляющих общего давления, то есть самотеком. Таким же образом вода поступает обратно.

Схема разводящего трубопровода горячей и холодной воды.

Кроме того, наклон трубопроводов способствует удалению воздушных подушек через расширительный бачок. Это происходит по той причине, что воздух легче воды, поэтому стремится попасть в самую верхнюю точку – расширительный бак.

Расширительный бак имеет и другое предназначение – забирать нагретую воду, объем которой при нагревании увеличивается, при остывании вода возвращается обратно.

Если говорить кратко, то принцип действия движения воды такой: вода поднимается по стояку вследствие нагревания, а также под воздействием давления. Циркуляция теплоносителя обуславливается разностью между двумя плотностями – нагретой и остывшей воды.

Несмотря на наличие давления, хоть и небольшого, движение воды не имеет большой скорости. Это связано с тем, что расходуется на преодоление сопротивления, которое возникает в результате трения воды о внутренние стенки труб. Особенно большое сопротивление теплоноситель испытывает в местах поворота трубы, в местах прохода через водопроводную арматуру и так далее.

В общем смысле скорость движения теплоносителя, то есть ее напор, зависит от многих факторов:

  • от разности двух высот – высоты центра котла и высоты центра отопительного радиатора. Чем больше эта разность, тем быстрее движется вода в системе отопления двухэтажного частного дома с естественной циркуляцией;
  • от разности плотностей холодной и горячей воды – чем выше температура, тем меньше ее плотность, а соответственно, и разность больше.
