Виды котлов Протерм
В линейке котлов Протерм имеются модели, работающие на газу, электричестве и твердом топливе
Отопительная техника Protherm – это устройства, работающие на различных видах топлива: газ, электричество, уголь. Они рассчитаны на обогрев квартир, частных домов, офисных и коммерческих помещений. На заводах компании выпускают котлы для напольного и настенного монтажа, а также агрегаты повышенной мощности. Вся продукция проходит жесткий контроль качества. Перед запуском на поток модели тестируют в лаборатории.
Электрические
Серия Скат – альтернатива газовому оборудованию, в ней представлены 8 моделей мощностью от 6 до 28 кВт. Электрокотел рассчитан на подключение к сети 220 или 380 В. Оборудование нагревает теплоноситель до 85°C, КПД установки – 99%. Среди преимуществ электрических котлов:
- Не требуется подключение к дымоходу, оборудование не выделяет продукты сгорания.
- Компактный котел вписывается в любой интерьер.
- Высокая производительность.
- Возможность программирования управления температурой нагрева теплоносителя.
- При установке электрического оборудования предъявляется меньше требований, чем при монтаже газовых котлов.
Электрический настенный котел Протерм Скат — экономный, не выделяет продукты горения
Агрегат изготавливается с настенным креплением. В его функции входит:

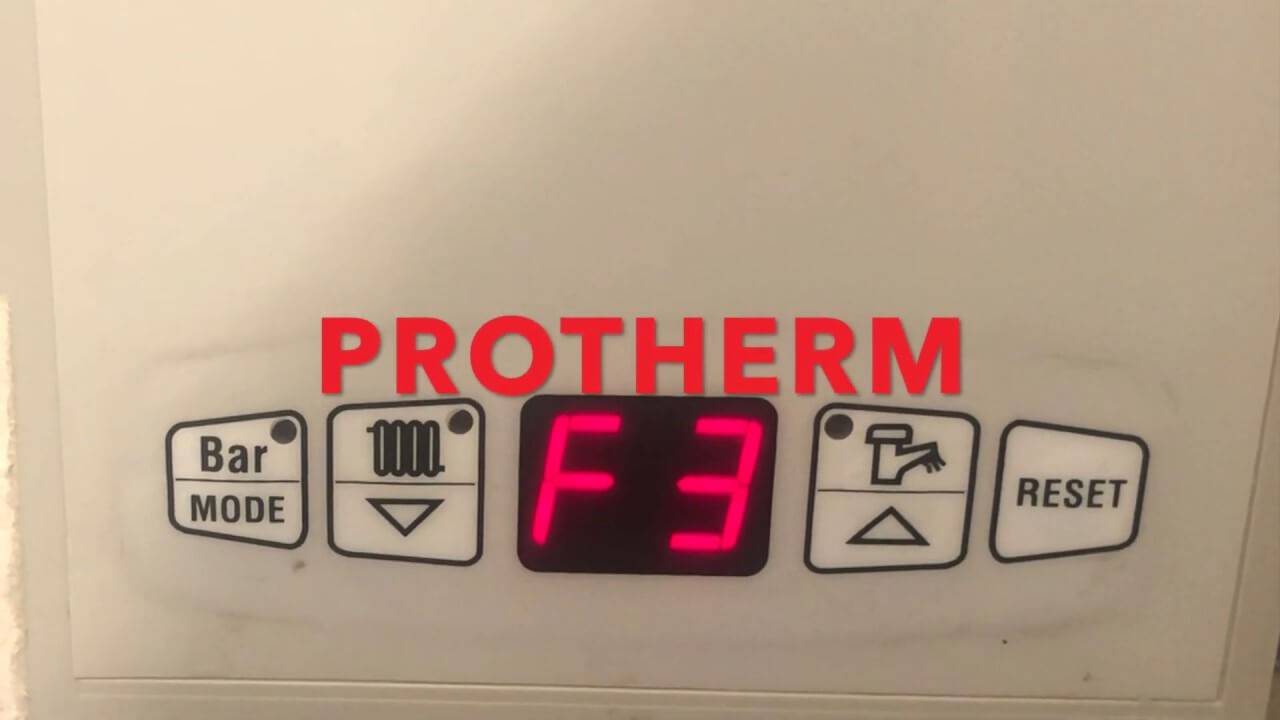

- Диагностика поломок по кодам ошибок.
- Защита от блокировки насоса и клапана.
- Защита от замерзания, падения давления.
Газовые
Оборудование осуществляет нагрев воды для отопления и бытовых нужд жильцов дома. Предлагается несколько серий, отличающихся способом монтажа и нагрева. В линейке продукцию имеются:
- Одноконтурные установки – выполняют нагрев воды в отопительной системы. Они предназначены для домов площадью до 350 кв.м.
- Двухконтурные модели – параллельно с обогревом помещений котел обеспечивает владельцев горячей водой.
Напольные газовые котлы отличаются конструкцией камеры сгорания — открытой и закрытой
По типу камер сгорания оборудование представлено двумя видами:
- Открытая – с дымоходом и естественной тягой.
- Закрытая – для принудительного отвода дыма используется вентилятор.
Оборудование работает на магистральном и сжиженном газе. Отличительной особенностью агрегатов является расширенный функционал настроек. Часть моделей можно подключить к системе «умный дом», имеется возможность установки низкотемпературного функционирования для теплых полов.
Твердотопливные
Агрегаты работают на угле и дровах, предназначены для обогрева помещений до 500 кв. м
Серия Бобер – это чугунные котлы для обогрева жилых и производственных помещений. Особенностью оборудования является значительная площадь теплообменника, охватывающего всю топку. Плюсы серии:
- энергонезависимость;
- долговечность;
- простота эксплуатации;
- безопасность.
Агрегат работает на угле и дровах. Его минус – необходимость закладки топлива через каждые 2-4 часа. Энергонезависимые котлы напольного исполнения. Их мощность от 19 до 48 кВт. Они рассчитаны на отопление помещений площадью от 190 до 480 кв. м.
Достоинства и недостатки
К достоинствам газовых котлов Protherm принято относить:
- Высокое качество изготовления и сборки всех узлов и деталей.
- Большой выбор конструкционных и комплектационных вариантов.
- Наличие множества модификаций, оптимальным образом подходящих для работы в сложных условиях.
- Экологическая чистота, безопасность оборудования.
- Используется система самодиагностики, производящая мониторинг состояния всех узлов агрегата.
- Экономичное потребление газа и электроэнергии. Имеются энергонезависимые модели.
Имеются некоторые недостатки:
- Зависимость от наличия и правильного подключения к сети электропитания, чувствительность к скачками или перепадам напряжения.
- Высокая стоимость запчастей, сложности со снабжением в некоторых регионах.
- Низкий уровень профессионализма среди технического персонала сервисных организаций.
ВАЖНО!
Жалобы на отсутствие подготовки сервисников не следует понимать как недостаток конструкции котлов Protherm, поскольку проблема носит организационно-административный характер.
Виды котлов Протерм
В линейке котлов Протерм имеются модели, работающие на газу, электричестве и твердом топливе
Отопительная техника Protherm – это устройства, работающие на различных видах топлива: газ, электричество, уголь. Они рассчитаны на обогрев квартир, частных домов, офисных и коммерческих помещений. На заводах компании выпускают котлы для напольного и настенного монтажа, а также агрегаты повышенной мощности. Вся продукция проходит жесткий контроль качества. Перед запуском на поток модели тестируют в лаборатории.
Электрические
Серия Скат – альтернатива газовому оборудованию, в ней представлены 8 моделей мощностью от 6 до 28 кВт. Электрокотел рассчитан на подключение к сети 220 или 380 В. Оборудование нагревает теплоноситель до 85°C, КПД установки – 99%. Среди преимуществ электрических котлов:
- Не требуется подключение к дымоходу, оборудование не выделяет продукты сгорания.
- Компактный котел вписывается в любой интерьер.
- Высокая производительность.
- Возможность программирования управления температурой нагрева теплоносителя.
- При установке электрического оборудования предъявляется меньше требований, чем при монтаже газовых котлов.
Электрический настенный котел Протерм Скат – экономный, не выделяет продукты горения
Агрегат изготавливается с настенным креплением. В его функции входит:
- Диагностика поломок по кодам ошибок.
- Защита от блокировки насоса и клапана.
- Защита от замерзания, падения давления.
Газовые
Оборудование осуществляет нагрев воды для отопления и бытовых нужд жильцов дома. Предлагается несколько серий, отличающихся способом монтажа и нагрева. В линейке продукцию имеются:
- Одноконтурные установки – выполняют нагрев воды в отопительной системы. Они предназначены для домов площадью до 350 кв.м.
- Двухконтурные модели – параллельно с обогревом помещений котел обеспечивает владельцев горячей водой.
Напольные газовые котлы отличаются конструкцией камеры сгорания – открытой и закрытой
По типу камер сгорания оборудование представлено двумя видами:
- Открытая – с дымоходом и естественной тягой.
- Закрытая – для принудительного отвода дыма используется вентилятор.
Оборудование работает на магистральном и сжиженном газе. Отличительной особенностью агрегатов является расширенный функционал настроек. Часть моделей можно подключить к системе «умный дом», имеется возможность установки низкотемпературного функционирования для теплых полов.
Твердотопливные
Агрегаты работают на угле и дровах, предназначены для обогрева помещений до 500 кв. м
Серия Бобер – это чугунные котлы для обогрева жилых и производственных помещений. Особенностью оборудования является значительная площадь теплообменника, охватывающего всю топку. Плюсы серии:
- энергонезависимость;
- долговечность;
- простота эксплуатации;
- безопасность.
Агрегат работает на угле и дровах. Его минус – необходимость закладки топлива через каждые 2-4 часа. Энергонезависимые котлы напольного исполнения. Их мощность от 19 до 48 кВт. Они рассчитаны на отопление помещений площадью от 190 до 480 кв. м.
Обзор модельного ряда
«Пантера»
Настенный аппарат – компактный, не займет много места. До 2015 г. выпускали с 1 и 2-мя контурами, обычные и конденсационные, с открытой и закрытой топкой. В классической серии – модели по 25 и 30 кВт. Производительность – 14 л/мин. КПД – 93%. Обновленная серия выпускается в большем диапазоне мощностей – от 12 000 до 35 000 Вт. Производительность – почти 17 л/мин. Новая серия получила более мощную гидравлическую группу и усовершенствованную систему безопасности.
«Пантеры» — мощные и безопасные устройства, которые мало шумят и просты в управлении. Благодаря системе «Комфорт», отвечающей за скорость подогрева воды, пользование ГВС становится максимально удобным. Есть еще новинка, которая упрощает управление – коммуникационная шина «eBUS», вмонтированная в экран. Это оборудование среднего класса. Стоимость – 45-66 000 рублей. Сколько стоит та или иная модель, зависит от мощности. Серия относится к бюджетным версиям. «Пантеры» выпускаются в трех модификациях:
- 24 KOV – открытая топка.
- 24 KTV и 28 KTV – закрытая камера.
Характеристики Panther 25 KTV:
- Вес 37 кг.
- 24 600 Вт.
- КПД – 92,8%.
- Расход газа – 2,8 м куб/ч
- Отапливает площадь до 184 м².
«Гепард»
Серия представлена новыми и старыми модификациями. Раньше выпускали аппараты 11 000 и 23 000 Вт, нагревающие ГВС со скоростью 11 л/мин. У них высокий КПД – около 93%. Предлагаются атмосферные и турбированные версии стоимостью примерно 40 000 рублей.
Мощность новых «Гепардов» -12 000-23 000 Вт. Скорость нагрева воды в ГВС – 11,4 л/мин. Стоимость – до 42 000 рублей. Отличительная черта – меньше шумят, чем их предшественники. Повышенная надежность гидроблока, усиленная подсветка дисплея и быстрый нагрев воды – достаточно двух секунд, чтобы из крана потекла горячая вода. Двухконтурный «Гепард» — представитель среднего класса. Его минус – небольшая функциональность. От того и невысокая цена. Плюсы – бюджетность и компактность.
«Ягуар»
Недорогой двухконтурный аппарат. Навесной тип. Мощностной ряд – 11 000-24 000 Вт. Температура стабилизируется благодаря модулирующей горелке. Техника для частных домов и квартир. Совместимы с «теплыми полами». Стоимость – 33-36 000 рублей. Для примера – технические характеристики Ягуар 11 JTV:
- 29,5 кг.
- Расход газа 1,39 куб. м/час
- 10 500 – 12 000 Вт.
- Закрытый тип камеры.
- Автоподжиг.
- Производительность ГВС -10,7 л/мин.
«Рысь»
Производитель предлагает две модификации:
- Конвекционный. Два контура. 11,24, 27 кВт. Цена – 40 000 рублей.
- Конденсационный. Одноконтурный иди двухконтурный. 12-30 кВт. 61-64 000 рублей.
Отличительная черта «Рысь» — небольшие размеры. Для примера – параметры Рысь 24:
- Габариты (В/Ш/Г) — 700/410/280 мм.
- Вес – 30,5 кг.
- 24 000 Вт.
- Расширительная емкость – 7 л.
Конвекционные аппараты «Рысь» сняты с продаж, поэтому их редко встретишь в магазинах. Но можно купить аналоги конденсационного типа – их КПД выше примерно на 10 %.
«Медведь»
Серия объединяет сразу несколько линеек Protherm:
- Медведь PLO. Чугунный теплообменник. 17-49 кВт.
- Медведь KLZ/KLZ17 – 17-45 кВт. Накопительный бойлер на 90 л. Чугун.
- Медведь TLO – энергонезависимые аппараты. Напольный тип. 18-45 кВт. Теплообменник из чугуна. Можно подключить бойлер косвенного нагрева.
- Медведь KLOM/KLOM17 – мощность газовых котлов варьируется от 17 до 45 кВт. Чугун. Модулирующая горелка.
Стоимость 50-150 000 рублей. KLOM17 – новинка 2017 г. В них предусмотрена поддержка шины eBus – для обеспечения дистанционного управления. Характеристики модификации Медведь 30 Клом:
- 26 000 Вт.
- 92% КПД.
- Расход газа – 3 м куб/ч.
- 110 кг.
«Волк»
Без подключения к электросети. Открытая топка – продукты сгорания удаляются по обычному дымоходу. Простые и недорогие модели стоимостью 17-19 000 рублей. Технические параметры и особенности конструкции Волк 16 KSO:
- Напольный тип. Один контур.
- 46,5 кг.
- 16 000 Вт.
- 92,5%.
- Номинальное давление газа -13 мБар.
- Энергонезависимый.
«Леопард»
Модель Леопард 24 BTV. Два контура. Настенная установка. Закрытая топка. Горелка с модуляцией пламени. Имеется автоподжиг. Параметры:
- Теплопроизводительность (мин/макс) – 8 900/22 300 кВт.
- КПД – 90%.
- 33 кг.
- Максимальное давление 3 Бар.
- Габариты (Ш/Г/В) — 410/320 /740 мм.
«Бизон»
Универсальная серия. Могут работать на разном топливе – газе, мазуте, дизтопливе. Чугунные теплообменники. До 80 000 рублей.
Протерм Волк описание
Стальной газовый котел Волк изготавливается в напольном исполнении и его простота и надежность отмечается в многочисленных отзывах специалистов. Выпускается изделие в двух вариантах мощности:
- Протерм Волк KSO 12 — Котел стальной обогревательный на 12кВт
- Протерм Волк KSO 16 — Котел стальной обогревательный на 16кВт
Одноконтурное исполнение котла Волк, оснащается открытой камерой сгорания и предполагает его использование исключительно в качестве теплового устройства в составе отопительной системы. Для обустройства ГВС необходимо дополнительно приобретать или водонагреватель или бойлер косвенного нагрева. Аппарат полностью энергонезависим, для него не требуется электросеть. Потребители часто устанавливают котел в небольших отапливаемых помещениях до 160 м2, обычно это садово-дачные коттеджи, скромные жилые домовладения, малые производства.
Предусмотрена возможность эксплуатации котла Волк, в открытых системах отопления с гравитационным движением теплоносителя или проще говоря, с естественной циркуляцией. Более эффективную работу, газовый котел Волк показывает в закрытых системах с использованием циркуляционного насоса. Закрытую систему не забываем оборудовать мембранным расширительным баком. Открытую оборудуем расширительным бачком.

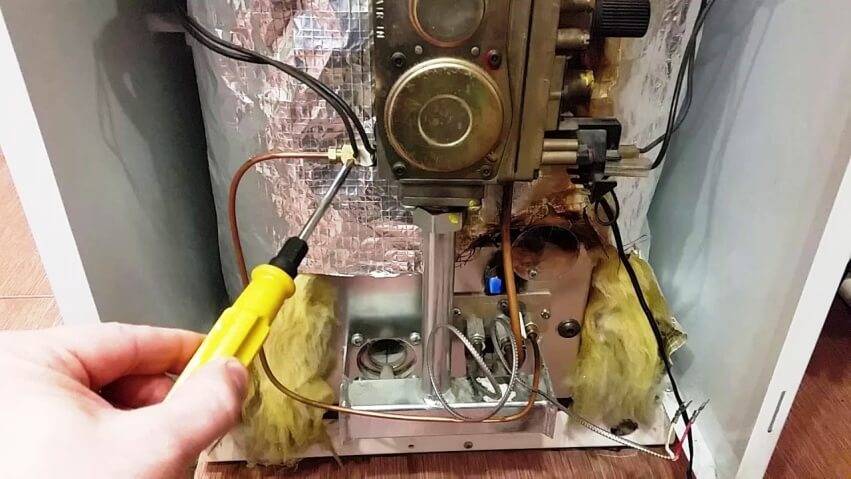

Газовая автоматика EuroSit 630
Словацкий Котел Волк комплектуется автоматическим газогорелочным устройством «SIT» – ведущего поставщика газозапорной арматуры из северной Италии. Автоматику SIT можно встретить и в премиальных котлах Vaillant и в отечественных агрегатах Мимакс VEGA или Конорд, арматура зарекомендовала себя как надежная, простая и долговечная техника. Арматура EuroSit 630 при помощи пьезоэлемента осуществляет розжиг котла нажатием одной кнопки. Шкала с ручкой терморегулятора помогает выставлять необходимые температурные значения в контуре отопления.
Стальной корпус котла Протерм Волк окрашивается специальным порошковым составом. Далее корпус отправляют в специальную камеру, где по мере нагревания нанесенная краска расплавляется, в итоге получается однородный слой прочной эмали, исключающий коррозию. Корпус надежно защищает внутренние элементы от механических воздействий, кроме того, обеспечивает звуко- и теплоизоляцию.
Атмосферная газовая горелка
Протерм Волк KSO 12 и 16 оборудован атмосферной, одноступенчатой, инжекторнойгорелкой, работающей от природного газа, без возможности перестроения конструкции от эксплуатации от сжиженного топлива. PROTHERM 12 (16) KSO показывает устойчивую работу при номинальном давлении лежащем в диапазоне от 13 до 20 мбар. распределительного магистрального газопровода.
Чистая горелка расходует 1,5 м² газа в час, при этом КПД достигает 90%. Горелка допускает плавную регулировку нагрева теплоносителя, встроенный в корпус термоманометр — стрелочный указатель, отображает текущую информацию о давлении и температуре теплоносителя. Интенсивность горения регулируется специальным вентилем посредством корректировки подачи газа.
Сварная конструкция стального теплообменника, окаймляет камеру сгорания. Образующиеся горячие дымовые газы проходя через систему турбулизаторов вступают в тепловой обмен энергией с теплоносителем, который протекает внутри теплообменника. Аварийный термостат, который служит в качестве защиты котла от чрезмерного перегрева, устанавливается в специальную гильзу вмонтированную в теплообменник. К слову сказать, к ней же подключается термоманометр.
Протерм Волк. Схема оснащения.
Как выбрать газовый котел?
Основные критерии для оценки приобретаемого котла:
- тепловая мощность — ключевой параметр, от него зависит максимальная площадь и скорость обогрева;
- место установки — есть компактные настенные котлы и напольные модели, которые требуют наличие свободного места площадью от трех квадратных метров;
- тип горелки — открытый с выводом продуктов горения через естественную тягу и закрытый с принудительным дымоудалением;
- количество контуров — одноконтурный предназначен только для отопления, с помощью двухконтурного можно организовать ГВС;
- дополнительные элементы — встроенная защита от перегрева и другие системы, повышающие безопасность эксплуатации.
О компании
Компания Protherm на рынке отопительной техники появилась еще в далеком 1991 году и с тех пор радует потребителей качественным и практичным продуктом. Ассортимент товаров, продвигаемых на рынке, весьма широк: продукция представлена 95 наименованиями, среди которых газовые, твердотопливные, электрические котлы и многое др.
Компания делает особый упор не только на высокий уровень качества производимой продукции, но и на гарантированное профессиональное сервисное обслуживание.
Протерм выпускает и газовые, и электрические котлы
Вся продукция, производимая компанией, имеет соответствующие сертификаты качества и является абсолютно безопасной с точки зрения гигиеничности.
Обзор лучших двухконтурных моделей
Двухконтурные модели оснащены теплообменником для нагрева воды. Они более компактные по сравнению с однокотурными. При этом обладают высокой мощностью, поэтому справляются с большой нагрузкой.
Обзор популярных моделей упростит выбор наиболее подходящей.
Protherm Гепард 23 MTV (2015) 24.6 кВт
Оборудование для отопления и нагрева воды. Вода нагревается быстро благодаря пластинчатому теплообменнику из стали. Информация о процессах выводится на экран.
Модель оснащена коаксиальной системой для отвода продуктов горения без подключения к дымоходу. Устройство подключается к однофазной сети и обладает тепловой мощностью 9 — 24.60 кВт.
Может дополняться баком объемом 5 л. Потребление природного газа составляет 2.9 куб. м/час.
Характеристики:
- мощность — 9 — 24.60 кВт;
- расход газа: природного — 2.9 куб. м/час, сжиженного — 2.1 куб. м/час;
- температура теплоносителя — 35 — 83 °С;
- габариты — 41х74х31 см;
- вес — 33 кг.
Плюсы
- компактный;
- простой в обслуживании;
- прочный;
- удобные настройки.
Минусы
- маленький бак;
- медленный нагрев воды.
Protherm Пантера 25 KTV (2015) 25 кВт
Устройство с высоким КПД и долгим сроком службы. Модель имеет хорошие технические характеристики, поэтому становится практичным решением для отопления.
Можно установить бойлер объемом 10 л для организации ГВС. Мощность 24.6 кВт обеспечивает быстрый обогрев помещений площадью до 184 м2. Температура теплоносителя составляет 30 — 85 °С. При этом расход газа не превышает 2.8 м3/час.
При нагреве воды до 35°C производительность составляет 12 литров в минуту.
Характеристики:
- мощность — 8.40 — 25 кВт;
- расход газа: природного — 2.8 куб. м/час, сжиженного — 2.06 куб. м/час;
- температура теплоносителя — 35 — 83 °С;
- габариты — 44х80х33,8 см;
- вес — 41 кг.
Плюсы
- качественная сборка;
- практичность;
- функциональность;
- простой монтаж.
Минусы
- быстрый износ помпы;
- придирчивость к воде.
Protherm Гепард 12 MOV (2015) 12 кВт
Оборудование предназначена для отопления домов площадью до 120 м2 и для организации ГВС. Модель оснащена раздельными теплообменниками и экономично потребляет ресурсы.
Расход электроэнергии составляет 92 Вт, природного газа — 1,44 м3/час, сжиженного — 1,07 кг/час. Устройство оснащено надежным композитным гидроблоком и хромированной горелкой. На экран выводится информация о процессах и неполадках.
Мощность модели составляет 12 кВт. Предусмотрена установка расширительного бака 5 л.
Характеристики:
- мощность — 9.10 — 12 кВт;
- расход газа: природного — 1.44 куб. м/час, сжиженного — 1.07 куб. м/час;
- температура теплоносителя — 35 — 83 °С;
- габариты — 41х74х31 см;
- вес — 33 кг.
Плюсы
- компактность;
- удобные настройки и обслуживание;
- приемлемая цена;
- быстрый нагрев воды.
Минусы
- можно установить только маленький бак;
- шумная работа.
Разновидности моделей котлов Медведь
Компания Протерм обладает уникальной технологией сборки. Исходя от разновидности выпускаемого изделия, сборочная линия функционирует по принципу конвейера, для напольных агрегатов, а для навесных по технологии “один котёл — один мастер” или “one piece flow”.
Установленный котел с бойлером
В последнем случае каждый агрегат собирается полностью одним мастером, который несёт ответственность за результат и качество сборки. Компания выпускает Comfort котлы имеющие функцию скоростного нагрева горячей воды, не более чем за 5 сек. На всех производственных линиях организован контроль качества, с проверкой всех узлов и элементов котла Protherm Медведь.
Напольные модели существуют 6 модификаций:
- Гризли KLO, чугунный теплообменник, ступенчатое регулирование, естественная тяга, КПД – 91%.
- Медведь TLO, напольный газовый котел, энергонезависимый, одноступенчатый, естественная тяга, КПД – 91%.
- Бизон NO, двухходовая система дымоотвода, энергозависимый, принудительная тяга, КПД – 92%.
- Медведь KLOM, чугунный теплообменник, плавная модуляция, естественная тяга, ГВС, КПД котлов – 92%.
- Медведь PLO, пьезорозжиг, ступенчатое регулирование, естественная тяга, ГВС, КПД -91%, с функцией комфорт.
- Медведь KLZ, встроенный бак-аккумулятор 90л, плавная модуляция, ГВС, КПД – 91%, способ подачи воздуха – принудительный.
Технические характеристики газовых напольных котлов:
- Медведь 20 PLO, 200 м2 отапливаемой площади, КПД – 91%, цена – 41710 руб.
- Медведь 30 KLOM, 300 м2 отапливаемой площади, КПД – 92%, цена – 79939 руб.
- Медведь 30 PLO, 280 м2 отапливаемой площади, КПД – 92%, цена – 58850 руб.
- Медведь 20 TLO, 180 м2 отапливаемой площади, КПД – 91%, цена – 57313 руб.
- Котел Protherm Медведь 30 TLO, 300 м2 отапливаемой площади, КПД – 91%, цена – 54300 руб.
Описание двухконтурного котла Протерм
Котлы, которые имеют функцию разогрева хозяйственной воды, называются двухконтурными, потому что нагревают воду для двух систем – отопительного контура и системы горячего водоснабжения (ГВС).
Система ГВС в таких котлах, при необходимости, может функционировать отдельно от отопительной системы. Такой режим необходим для снабжения дома горячей водой в летнее время.
Настенные двухконтурные модели представлены в широком диапазоне мощностей – от 11 до 30 кВ, что дает возможность покупателю выбрать оптимальный вариант в зависимости от отапливаемой площади.
В настенных котлах предусмотрен механизм освобождения камеры сгорания от отработанных газов. Это делается двумя способами. Первый – принудительное удаление остаточных газов с помощью вентилятора, такая камера сгорания называется закрытой. Второй вариант – газам дается возможность самостоятельно выходить из помещения через дымоход, эта камера является открытой.
Все изделия компании Протерм комплектуются самыми современными системами автоматического контроля, управления и защиты.
Обслуживание котла Протерм Медведь
После приемо-сдаточных испытаний и выдачи разрешение на эксплуатацию котла региональным отделением газоснабжающей организации, собственник оборудования приступает к эксплуатации котла.
Новый котел находится на гарантийном обслуживании, поэтому ремонтные и наладочные работы выполняются специалистами. Пользователь может самостоятельно только следить за исправной работой котла и управлять его работой с помощью пульта управления.
Обслуживание лучше доверить аттестованным специалистам
Во время работы оборудования следят за показаниями котла и контролируют отсутствие загазованности в помещении, шумов и вибрации в корпусе установки. Сервисные работы делятся на три типа:
- Текущее обслуживание для диагностики техсостояния котла и устранения возможных сбоев, подготовка его к работе в отопительный сезон, включая очистку котловых поверхностей нагрева и дымоотводной системы, проводится ежегодно.
- Обслуживание по заявке абонента, в зависимости от технического состояния котла или сбоев, выявленных системой диагностики.
- Капитальный ремонт – мероприятие по устранению неисправностей основных элементов котла, проводятся по мере необходимости.
Качественное обслуживание котлоагрегата позволяет продлить работу котла сверх определенного заводом-изготовителем периода, обычно 10 лет.
Кроме того своевременная очистка газовых поверхностей от сажи и внутренних поверхностей теплообменника от накипи повышает КПД котла и существенно снижает расходы собственника на отопление дома.
Как правильно настроить
Настройка газового котла заключается в установке нижнего и верхнего пределов давления газа и воды, а также в определении температурных границ запуска и остановки горелки. Эти параметры задаются исходя из условий работы котла, соотношения его мощности и реальной нагрузки, прочих соображений.
Не рекомендуется устанавливать слишком малый перепад между низшим и высшим значениями температуры теплоносителя, поскольку это вызовет частый запуск и остановку котла, способствующие выводу из строя.
Границы давления воды и газа обычно устанавливают в пределах, свойственных технологическим условиям данной сети.
Особенности котлов «Протерм» «Гепард»
Агрегаты этой модификации двухконтурные, каждый с индивидуальным теплообменником: для отопления — из меди, а для горячей воды — стальные нержавеющие. Конструкция бойлера позволяет обеспечить скорость нагрева воды всего за 2 сек. Модель MTV оборудуется системой коаксиального отвода уходящих газов, поэтому не требуется подключение к дымоходу.
К сведению! Последние модификации укомплектованы сверхпрочным композитным гидравлическим модулем для обслуживания двухступенчатого насоса и пластинчатого бойлера.
Котел «Протерм» «Гепард» оснащен функциональным дисплеем блока управления технологическими процессами с диагностикой системных сбоев, настройкой теплотехнических режимов и историей аварийных сбоев. Безопасная эксплуатация агрегата обеспечена защитными функциями от замерзания, перегрева теплоносителя, контроля за газовоздушным трактом котла, включая обрыв факела. Встроенная в автоматику шина eBus выполняет интеграцию работы агрегата в сложные процессы теплопередачи с регуляторами Protherm.
https://www.youtube.com/watch?v=Md8q7PHKb48
Котел «Гепард» 23 MTV Protherm создан с двумя бойлерами и оборудован насосом Grundfos с двумя скоростями, пневмогазовым клапаном SIT, хромоникелевым горелочным устройством и баком—расширителем со встроенной мембраной на 5 л.
Основные элементы котла:
- мембранный расширительный бачок;
- датчик контроля давления воды в сети;
- гидрогруппа устройства;
- блок с электроплатой;
- электророзжиг горелки;
- защитная электродная система;
- газогорелочное устройство;
- базовый бойлер;
- турбина для агрегатов, работающих с наддувом.
Обратите внимание! Protherm убедительно рекомендует использовать брендовые дымоудаляющие системы, чтобы сохранить гарантию на все оборудования котла. Блок управления котла на ЖК-дисплее отражает контролируемые параметры теплосиловой установки
Программа по диагностике показывает коды ошибок в аппарате
Программное обеспечение котла способствует экономичному режиму работы «Eco» с температурой теплоносителя до 50°С, а также режим «Теплые полы»
Программа по диагностике показывает коды ошибок в аппарате. Программное обеспечение котла способствует экономичному режиму работы «Eco» с температурой теплоносителя до 50°С, а также режим «Теплые полы»
Блок управления котла на ЖК-дисплее отражает контролируемые параметры теплосиловой установки. Программа по диагностике показывает коды ошибок в аппарате. Программное обеспечение котла способствует экономичному режиму работы «Eco» с температурой теплоносителя до 50°С, а также режим «Теплые полы».
Гидрогруппа выполняется из высокопрочных материалов, что увеличивает долговечность котла в целом:
- защитный предохранительный клапан на 3 атм;
- датчик контроля за давлением в отопительной системе;
- пластинчатый нержавеющий стальной бойлер второго контура;
- воздухоотводчик с функцией автоматического выпуска воздуха;
- насос транспортировки сетевой воды по контуру;
- SIT-клапан газовый;
- трехпозиционный вентиль.
Коды ошибок и неисправностей
Котлы Протерм относятся к очень надежному оборудованию, что подтверждено более чем десятилетней практикой использования агрегатов в России и странах СНГ. Практически большинство сбоев вызваны нарушениями извне, во внешних инженерных сетях: вода, электричество и газ.
Ошибки у котлов Медведь легко снимаются
Случаются сбои в блоке управления из-за нарушений в системе заземления котлового оборудования. Программный комплекс котла имеет хорошую систему диагностики, которая не только выявить сбои в работе узлов и механизмов и сообщит о них пользователю для принятия мер по устранению
Основанные коды сбоев в работе котлов Протерм:
- F00 – разомкнута линия первичного датчика NTC2, температура подающего трубопровода.
- F01 – разомкнута линия первичного датчика NTC5, температура обратного трубопровода.
- F10 – КЗ в линии первичного датчика NTC2.
- F11 – КЗ в линии первичного датчика NTC5.
- F20 – высокая температура теплоносителя в подающем контуре выше 90 С.
- F22 – низкое давление в контуре отопления.
- F23 – высокая разность температур между прямой и обраткой.
- F24 – низкая циркуляция в отопительном контуре.
- F25 – утечка дымовых газов в помещении.
- F27 – отрыв факела от горелки.
- F28 – низкое давление газового топлива.
- F33 – низкая подача воздуха в топку.
- F49 – низкое напряжение в электросети и на клемнике Ebus, менее 15 В.
Модельный ряд котлов Протерм
Ассортимент отопительных котлов, предлагаемых фирмой Протерм, широк и разнообразен. В каталог производимой продукции входят:
- электрические котлы;
- твердотопливные, работающие на дровах и угле;
- универсальные агрегаты, которые могут работать на газе и солярке;
- промышленные котлы повышенной мощности;
- газовые котлы.
Номенклатура газовых котлов Протерм включает в себя два вида: напольные и настенные. Компания производит газовые котлы в диапазоне от небольших настенных устройств весом 30 кг до тяжелых напольных агрегатов, наиболее известным среди которых является двухконтурный газовый котел фирмы Протерм модели Медведь 30 KLZ весом 155 кг.
Что касается двухконтурных настенных аппаратов, то их выпускается 5 серий:
- Пантера (Panther).
- Ягуар (Jaguar).
- Рысь (Rys).
- Гепард (Gepard).
- Тигр (Tigr).
Вам будет интересно >> Принцип работы двухконтурного газового котла Аристон Каждая серия включает несколько моделей, отличающихся мощностью, производительностью, ценой и некоторыми другими параметрами. В частности, устройства серии Пантера, Гепард и Тигр включают модели как с закрытой, так и открытой камерами сгорания. Типичным представителем является двухконтурный газовый котел компании Протерм Пантера 25 KTV мощностью 25квт, в котором есть устройство принудительного удаления отработанных газов из закрытой камеры.
Настенные газовые котлы Protherm Гепард
Котельное оборудование / Отопительные котлы / Отопительные котлы Protherm
Protherm Гепард — настенные газовые двухконтурные котлы мощностью 12 и 23 кВт для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике.
С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы. Модели 12 MTV и 23 MTV оснащены коаксиальной системой отходящих газов и не требуют подключения к дымоходу, что позволяет устанавливать их в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.
Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. Основной особенностью котла является быстрый нагрев воды, около 2 секунд.
Новый котел приобрел новый дисплей по сравнению с предыдущей моделью. Яркая подсветка позволяет видеть данные на экране теперь в светлом помещении в светлое время суток.
Надежность и долговечность котла обеспечивает гидравлический блок из прочного композитного материала улучшенный по сравнению с гидроблоком в модели предыдущего поколения. Медный теплообменник и горелка из хромоникелевой стали, пластинчатый вторичный теплообменник из нержавеющей стали очередной раз подчеркивают качество котла.
Новый пневматический газовый клапан SIT работает тише по сравнению с газовым клапаном предыдущего поколения. Инструкция по эксплуатации настенных газовых котлов Ptotherm Гепард
1,12 Мб | |
Руководство по установке и техническому обслуживанию Ptotherm Гепард 12, 23 MTV | 8,2 Мб |
Руководство по установке и техническому обслуживанию Ptotherm Гепард 12, 23 MOV | 6,84 Мб |
Сертификат соответствия ГОСТ | 1,63 Мб |
Наименование | Артикул | Полезная мощность, кВт | Отвод продуктов сгорания | Цена, руб. |
Protherm Гепард 12 MOV | 0010015235 | 9,1 — 12,0 | в дымоход | |
Protherm Гепард 12 MTV | 0010015237 | 8,0 — 11,9 | турбо | |
Protherm Гепард 23 MOV | 0010015236 | 9,0 — 23,3 | в дымоход | |
Protherm Гепард 23 MTV | 0010015238 | 9,0 — 24,6 | турбо |
Характеристики
Тип | 12 MOV | 12 MTV | 23 MOV | 23 MTV |
Общая информация | ||||
Тип котла | ||||
Газовый | да | |||
Электрический | — | |||
Одноконтурный | — | |||
Двухконтурный | да | |||
Настенный | да | |||
Напольный | — | |||
Контур отопления | ||||
Открытая | да | — | да | — |
Закрытая | — | да | — | да |
Полезная мощность, кВт | 9,0 — 12,0 | 8,0 — 11,9 | 9,0 — 23,3 | 9,0 — 24,6 |
Потребляемая мощность, кВт | 10,5 — 13,6 | 9,4 — 13,1 | 10,5 — 25,7 | 10,5 — 27,1 |
Номинальный ток, ~230В / А | — | |||
Номинальный ток, ~360В / А | — | |||
Максимальная сила тока ~230В / А | — | |||
Максимальная сила токаб ~360В / А | — | |||
Рабочее давление, Атм | 0,5 — 3,0 | |||
Расширительный бак, л | 5 | |||
Контур ГВС | ||||
Накопительный бойлер | — | |||
Расширительный бак, л | — | |||
Теплообменник | пластинчатый | |||
Диапазон температур ГВС, °C | 35 — 65 | |||
Объем горячей воды, л/мин | 1,5 — 11,4 | |||
Рабочее давление, Атм | 1,0 — 10,0 | |||
Контур подачи газа | ||||
Давление природного газа, мм.рт.ст. | 130 — 200 | |||
Давление сжиженного газа, мм.рт.ст. | 300 | |||
Расход природного газа, м3/час | 1,44 | 1,39 | 2,7 | 2,9 |
Расход сжиженного газа, кг/час | 1,07 | 1,03 | 2,0 | 2,1 |
Класс Nox | 3 | |||
Панель управления | ||||
Светодиодная индикация | — | |||
Жидкокристаллический дисплей | да | |||
Индикация температуры | да | |||
Индикация неисправностей | да | |||
Терморегуляторы | ||||
Thermolink B | да | |||
Thermolink P | да | |||
Thermolink S | да | |||
Exabasic | да | |||
Exacontrol | да | |||
Система контроля | ||||
Датчик тяги | да | — | да | — |
Дифференциал дымохода | — | да | — | да |
Контроль пламени | да | |||
Предохранительный клапан | да | |||
Датчик расхода воды | да | |||
Тепловой предохранитель | да | |||
Защита от замерзания | да | |||
Антиблокировка трехходового клапана | да | |||
Защита насоса от заклинивания | да | |||
Электрическое подключение | ||||
Напряжение / Частота, В/Гц | 230/50 | |||
Потребление, Вт | 92 | 136 | 92 | 156 |
Класс защиты | IPX4D | |||
Присоединительные размеры | ||||
Дымоход, мм | 136 | 60/100 | 155 | 60/100 |
Газопровод | 3/4″ | |||
Контур отопления | 3/4″ | |||
Контур ГВС | 1/2″ | |||
Габариты и вес | ||||
Вес без воды, кг | 31 | 34 | 31 | 34 |
Габариты (ВхГхШ), мм | 740х310х410 |
Основные неисправности
Все возможные неисправности немедленно определяются системой датчиков и выводятся на дисплей в виде буквенно-числового кода.
Ошибки агрегатоввозникают по разным причинам, среди которых присутствуют:
- Обрыв или короткое замыкание того или иного датчика.
- Отсутствие пламени.
- Отсутствие воды.
- Остановка вывода дыма.
- Отказ циркуляционного насоса.
- Остановка вентилятора и т.д.
Большинство ошибок вызывают немедленную блокировку котла по соображениям безопасности. Возможны ситуации, когда в доме никого нет, отреагировать оперативно на появление сигналов некому.
ОБРАТИТЕ ВНИМАНИЕ!
Поэтому система безопасности производит экстренную блокировку, которую сбрасывает владелец при перезапуске. Полный перечень кодов ошибок имеется в руководстве пользователя.
Он представляет собой довольно протяженный список, приводить который целиком нет смысла.
