Как сделать геотермальное отопление дома – принцип работы, варианты устройства своими руками

Преимущества и минусы

Если в России геотермальное отопление частного дома получило небольшое распространение, значит, эта идея не стоит затрат на реализацию? Применение системы геотермального отопления дома является выгодным решением. И на это есть множество причин:

• моментальный монтаж оборудования, которое может долгое время функционировать без сбоев. Если применять в отопительной системе антифриз высокого качества, то вода не будет замерзать, а износ будет минимальным;
• исключается процесс сжигания топлива. Получается полностью пожаробезопасная система, которая на момент использования не наносит вреда жилью;
• исключаются другие моменты, связанные с наличием топлива: не нужно искать место для его хранения, заготавливать и осуществлять доставку;
• акустический комфорт. Тепловой насос функционирует без звуков;
• экономическая выгода. На момент использования системы не нужны дополнительные вложения. Ежегодный обогрев осуществляют природные силы, за которые люди не платят деньги;
• экологическая составляющая. Геотермальное отопление частного дома является экологически безопасным решением. Отсутствие процесса горения предотвращает поступление в атмосферу продуктов сгорания. Если это поймут многие и такая система получит общее распространение, отрицательное воздействие людей на природу намного снизится;
• компактность установки. Вам не придется искать в своем доме специальное место для установки или организовывать котельную. Все, что требуется – это тепловой насос, который можно разместить в подвале. Объемный контур устройства будет находиться под землей или водой, на поверхности участка его не будет видно;
• многофункциональность. Система может функционировать в качестве отопления в холодное время года, так и в качестве охлаждения летом. Она заменит вам не только обогреватель, но и кондиционер. Покупка геотермальной отопительной системы экономически выгодна, несмотря на то, что придется выложить кругленькую сумму за покупку и установку систему.

Единственным минусом считается наличие расходов, с которыми придется столкнуться при установке системы и подготовки ее к работе. Необходимо будет приобрести насос и некоторые материалы, сделать монтаж внешнего коллектора и внутреннего контура.

Но все эти затраты окупаются в течение нескольких лет. Последующее применение уложенного в землю или погруженного в воду коллектора позволяет сэкономить намного больше средств. Сам процесс установки не настолько сложен, чтобы обращаться за помощью к сторонним специалистам. Если не делать бурение, то все остальное можно сделать своими руками.

Плюсы и минусы геотермального отопления

Актуальным геотермальное отопление стало в Америке в период кризиса в 80-е годы. Изначально монтаж установок стоил больших денег и такое отопление использовалось исключительно состоятельными людьми, но позже геотермальное отопление стало более доступным для массового использования населением. Преимущества использования геотермального отопления в частном жилище:

• энергию геотермального вида получать и в дальнейшем использовать можно практически в любом месте;
• подача такого вида тепла неограниченна;
• использование такой энергии считается наиболее устойчивым;
• энергия геотермального вида не содержит в себе разного рода вредные выбросы от сгорания углекислого газа;
• отопление на основе геотермальной установки не требует оказывать дому постоянное обслуживание;
• отопление считается бесплатным для владельца дома;
• насосы установки занимают намного меньше места, чем аналогичные тепловые установки, геотермальному насосу под установку нужно места примерно столько же, как и, к примеру, холодильнику;
• геотермальная энергия помогает, как нагревать помещение, так и при необходимости охлаждать его, принцип работы схож с алгоритмом работы кондиционеров;
• при желании можно устанавливать такое отопление совместно с другими системами подачи тепла, например, с газовой системой, дизельной или работающей за счет энергии солнца.

Несмотря на целый ряд позитивных моментов использования такого вида отопления, геотермальные установки имеют и свои недостатки, основные среди которых такие:

• высокие показатели себестоимости для монтажа всей системы;
• долгий срок окупаемости.

Такие недостатки системы отопления меркнут в сравнении с нынешними тенденциями мирового удорожания различных видов топлива. Конечно, срок окупаемости длительный, но за сотню лет геотермальная установка покажет все свои плюсы и докажет свою экономичность на практике. Такой вид отопления уже по достоинству оценили в целом ряде стран Европы и в Америке. К примеру, в Швеции около 70% частных домовладельцев выбрали в качестве отопления именно такую систему.

Геотермальное домашнее отопление собственными руками

• Принцип, по которому не прекращает работу геотермальное теплоснабжение
• Как выполнить геотермальное теплоснабжение собственными руками в своем доме
• Плюсы геотермального теплоснабжения:

Большинство людей думают, что сделать самостоятельно геотермальное домашнее отопление можно лишь там, где есть высокая вулканическая активность или термальные источники, благодаря этому не видят перспектив применения подобного варианта теплоснабжения.

Схема геотермального теплоснабжения.

Однако они не правы, современные геотермальные насосы могут прекрасно работать даже в умеренном поясе, установить их в своем доме можно собственными руками.

Геотермальный насос не прекращает работу по аналогичному принципу, что и холодильник или климатический прибор. Подобное отопление имеет один важный элемент — насос для отопления, который включен в 2 контура.

Основным элементом геотермального теплоснабжения считается насос для отопления. Это маленькой аппарат, по размеру меньше стиралки. Он имеет высокую продуктивность: тратя 1 кВт электрической энергии, он может выдавать до 5 кВт тепла. Если сопоставить такой насос с кондиционером, то последний на 1 кВт потраченной электрической энергии выдаёт всего 1 кВт энергии тепла.

Вернуться к началу

Установочная схема геотермического насоса.

Это один из очень дорогих и сложных видов теплоснабжения. Вам придется провести большие работы связанные с землей, расходы на оборудование составят главную часть затрат. Прежде чем приступать к созданию подобного теплоснабжения собственными руками, нужно разобраться, какие системы используются и в чем специфики их устройства.

Материалы, нужные для установки геотермального теплоснабжения:

• трубы полиэтиленовые;
• насос для отопления;
• батареи отопления.

Классификация по типу:

• горизонтальный трубный змеевик применяется очень часто, при этом трубы кладут в землю на глубину, превышающую уровень обмерзания почвы в вашей територии. Подобный тип теплоснабжения имеет серьёзный недостаток — контур занимает значительную площадь. Если площадь Вашего дома 250 м?, то для его обогревания придется положить трубы на площади около 600 м?, а это можно осуществить далеко не на каждом участке. Особенно некомфортно делать подобное отопление дома на случай, когда территория уже облагорожена, к примеру, от дерева коллектор должен находиться не ближе, чем на 1,5 м;
• вертикальный трубный змеевик имеет гораздо меньшие размеры, но цена его выше. Для его установки, нужно мало места, но придется применять бурильное оборудование.

Скважина может быть от 50 до 200 м, но служить она будет до 100 лет. Этот способ удобный, когда территория коттеджа уже обустроена, не будет надобности менять существующий ландшафт. Установить этот вид геотермального теплоснабжения полностью собственными руками не выйдет, так как понадобится необходимое оборудование для бурения скважины — водоразмещенный обменник является очень выгодным способом, он применяет энергию тепла воды. Его применение возможно, если до пруда не больше 100 м. Из труб выполняется контур в виде спирали и ложится на глубину, превышающую территорию обмерзания, площадь пруда должна быть более 200 м?. При выполнении подобного варианта нет надобности проводить большие работы связанные с землей и благодаря этому все можно создать собственными руками.

Если говорить о трудности реализации этого проекта, то она очень большая, и, если Вы захотите делать все собственными руками, то очень доступным будет 3-ий способ. Если вы приобретете дорогостоящее оборудование, то монтаж нужно проводить качественно, иначе система не будет хорошо работать.

Вернуться к началу

• для отапливания применяется энергия земли, а она возобновляется и почти что неисчерпаема;
• безопасность, так как нет риска загорания;
• нет надобности доставлять и сохранять горючее;
• нет вредных выбросов;
• нет надобности в контроле системы, так как она не прекращает работу в независимом режиме;
• практически нет затрат на работы по обслуживанию;
• очень большой коэффициэнт полезного действия оборудования.

Наиболее приемлемо геотермальное теплоснабжение подходит на случай, когда ваш дом площадь имеет до 150 м?, подобное отопление оправдается уже через 3-4 года.

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

1. Подводный вариант.
2. Горизонтальная закладка.
3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

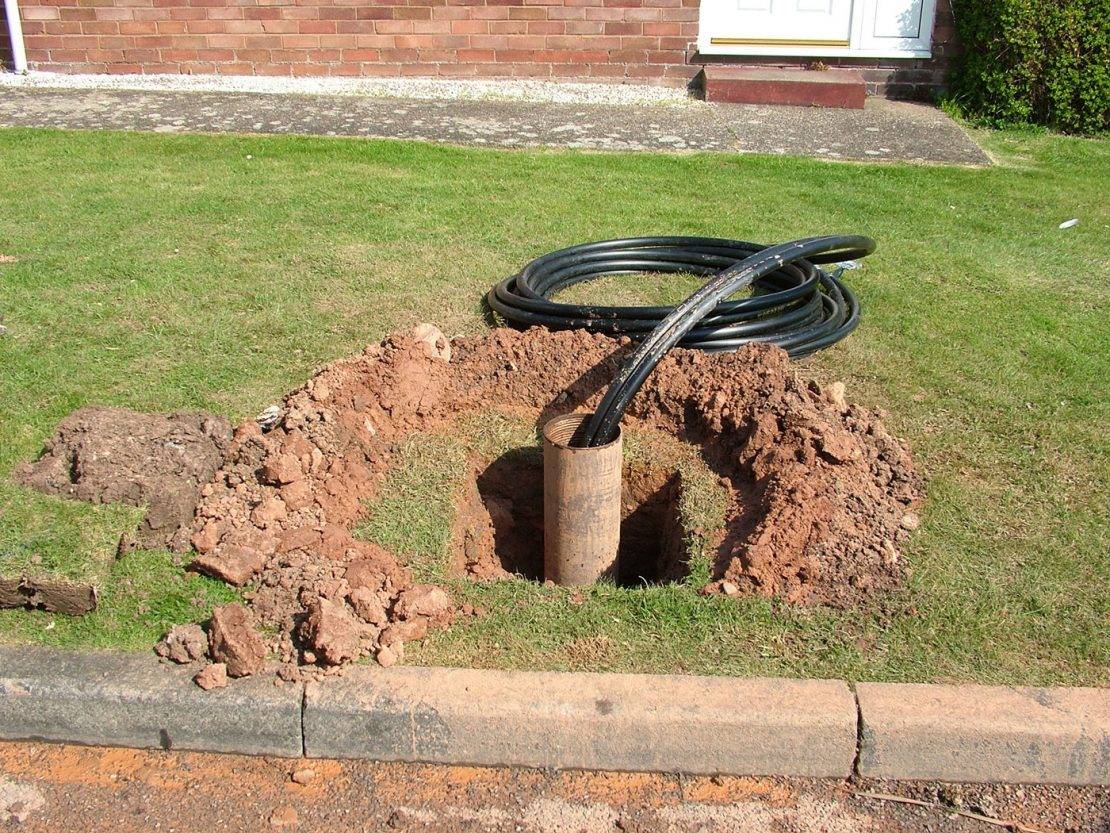

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Установка своими руками

Прежде чем решиться на подобный шаг, нужно сопоставить возможности с объёмом и сложностью всех необходимых работ для установки геотермальной системы.

Расчет стоимости

Расчёт стоимости устройства геотермальной системы вычисляется относительно:

• приобретения теплового насоса определённой мощности;
• цены всего трубопровода, в соответствии с мощностью насоса;
• производства сопутствующих земельных работ (бурение скважин, выкапывание траншей), а также стоимости работ по прокладке сетей;
• установки и подключения теплового насоса.

Фото 1. Геотермальный тепловой насос модели Vitocal 300-W Pro с электроприводом для отопления, производитель — «Viessmann».

Расчёт включает и покупку теплового насоса, цена которого различается в зависимости от мощности и производителя.

Модели мощностью в районе 4—5 кВт будут оцениваться в 3—7 тыс. у. е. Прибор мощностью 5—10 кВт стоит 4—8 тыс. у. е. За 10—15 кВт — 5—10 тыс. у. е.

Размещение коллектора

Существует подразделение по способу установки внешнего контура (коллектора). В грунте он может размещаться вертикально или горизонтально. В грунте водоёма — горизонтально. Для каждого из этих случаев имеются свои преимущества и недостатки.

Вертикальный тип

При построении установки вертикального типа присутствует необходимость бурения скважин глубиной 50—200 метров. То есть — до слоя, имеющего повышенную температуру. Одна из шахт, которую называют дебетовой, служит для забора тепла.

Теплоноситель в ней поднимается, благодаря работе насоса, затем происходит подача в трубы и радиаторы внутреннего контура.

Возвращаясь, после прохождения всего цикла, теплоноситель сбрасывается через другую шахту обратно, к подземным слоям.

Считается, что срок эксплуатации такой установки — около сотни лет.

При устройстве коллектора вертикального типа с двумя шахтами эффективность его применения для обогрева частного дома снижается, так как для обеспечения работы циркулярного насоса потребуется значительное количество электроэнергии. Это является подходящим вариантом для устройства системы «тёплый пол».

При более экономичном кластерном методе, количество скважин увеличивается, но их глубина уменьшается.

Для вертикальной установки существует и вариант, который предусматривает укрепление ёмкости (бака), содержащей антифриз, на глубине 100 м. Непрерывное движение этой жидкости, нагревающейся от грунта, обеспечивает тепловой насос.

Если не рассматривать вариант бурения скважин для вертикальной конструкции, который требует навыков и оборудования, то работы можно провести самостоятельно.

Теплообменник горизонтального расположения

Для устройства теплообменника горизонтального расположения (типа) понадобится немного усилий, но и тепловая отдача в этом случае будет меньше. Потребуется проведение земляных работ, чтобы соорудить котлован ниже отметки промерзания грунта. В выкопанные траншеи укладывается трубопровод внешнего контура, а впоследствии вся конструкция вновь засыпается землёй.

Температура грунтового слоя будет гораздо ниже, а длина больше, чем при использовании теплообменника вертикального типа. Площадь примерно вдвое превышает ​помещение, которое предстоит отапливать.

По такому же принципу происходит устройство системы в подводном грунтовом слое водоёма.

Крайне желательно, чтобы площадь самого водоёма была более 200 кв. м., а расстояние от него до отапливаемого здания не превышало 100 м.

Требуется как минимум 1 м толщи воды от замерзающей водной поверхности. Кроме того, необходимо разрешение специальных служб, если водоём не является вашей собственностью.

Внимание! Некоторые специалисты предостерегают от проведения всех работ «своими руками». По их уверениям, подобные действия могут обернуться частичной или полной порчей оборудования

Как сделать геотермальный агрегат своими руками?

Разобравшись, что такое отопление от земли, как работает насос, стоит продумать варианты изготовления оборудования своими руками.

Простых способов два:

• Из холодильника. Мастеру потребуется снять змеевик, расположенный на задней стенке агрегата. Чтобы сделать из змеевика конденсатор, деталь устанавливается в прочную тару из усиленного пластика или металла – главное, чтобы материал переносил пониженные и повышенные температуры. Теперь на всю конструкцию закрепляется компрессор, а в качестве испарителя используется пластиковая бочка. Систему соединить, оснастить схему полипропиленовыми трубами, которые присоединены к отопительной магистрали дома, можно запускать схему в работу.
• Из кондиционера. Тут меняются местами блоки наружный и внутренний. Испаритель не потребуется, он уже встроен во внутренний модуль, а конденсатор для передачи тепловой энергии стоит в наружном модуле. В систему нужно поставить четырехходовой клапан, а для источника тепла используется вода, воздух.

Тепловые насосы продаются в магазине, причем фабричные изделия могут оснащаться дополнительными функциями. Стоят насосы дорого, а учитывая затраты на все элементы контура, следует попытаться сделать насос из холодильника или кондиционера. Иногда мастера разбирают старые кондиционеры, затем из деталей комплектуют стандартные системы с испарителем, компрессором и конденсатором – схема простая, особого опыта не требует и обходится намного дешевле покупного насоса.

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих:

• контур нагревания — геотермальный источник тепловой энергии;
• отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
• насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т.д.

Монтаж геотермального отопления своими руками

Конструкция теплового насоса

На практике сделать теплоснабжение этого типа — задача сложная. Особенностью проектирования и монтажа геотермального отопления своими руками является наличие теплового насоса – основного агрегата системы.

В конструкцию этого устройства включен внутренний контур с хладагентом, компрессор, дроссель и испаритель. Для управления работой обязательно предусматривается электронный блок

На что необходимо обращать внимание при выборе геотермального теплового насоса для отопления?

Тип устройства. В теплоснабжении применяются модели «грунт-вода». Помимо них существуют «вода-вода» и «воздух-вода»;

Номинальная тепловая мощность. Она напрямую зависит от расчетных параметров. Стоит учитывать, что практически все модели имеют значение этой характеристики до 18 кВт;

Потребляемая мощность. Это сумма электрической энергии, необходимой для работы компрессора, насоса и электронного блока управления. Напрямую зависит от номинальной мощности устройства;

Параметры отопительной системы – температурный режим и оптимальный показатель давления. Для всех геотермальных систем отопления своими руками последний показатель обычно не превышает 3 бар;

Стоимость. В настоящее время обустройство геотермального отопления частного дома является самым дорогим. И большая часть расходов — это приобретение теплового насоса

Поэтому нужно особое внимание уделить правильному выбору этого компонента системы.

Трубы для геотермального отопления

Кроме геотермального теплового насоса для отопления — следует правильно подобрать трубы для наружного контура. Они должны отвечать определенным требованиям. В частности – иметь минимальный показатель сопротивления теплопередачи. В идеале для этого следовало бы использовать стальные магистрали. Однако их эксплуатация в этой среде связана с множественными проблемами. Поэтому зачастую сделают геотермальное отопление из полимерных гибких трубопроводов.

После анализа отзывов о геотермальном отоплении дома можно выделить следующие положительные качества полимерных труб для этого типа теплоснабжения:

Достаточная гибкость

Это важно при обустройстве горизонтального геотермального отопление загородного дома своими силами.
Простота установки и состыковки отдельных контуров. Для этого применяются механические муфты.
Возможность оперативной замены поврежденного участка в случае аварийной ситуации.

Также не нужно забывать о стоимости. Учитывая, что в основе принципа работы геотермального теплоснабжения лежит тепловой насос – следует уменьшить затраты, чтобы приобрести оптимальную модель этого устройства.

Для полноценного функционирования системы рекомендуется в первичном контуре применять специальный состав теплоносителя, который имеет температуру замерзания ниже 0°С.

Как работает геотермальное отопление?

Это просто новый способ применения старого доброго теплового насоса, который имеется в каждом холодильнике.

Родным братом системы геотермального отопления можно считать кондиционер, работающий в режиме «зима». Ведь это устройство греет воздух вовсе не с помощью ТЭНов, как думают некоторые.

Кондиционер, так сказать, перекачивает тепло, добываемое им из промозглого осеннего воздуха снаружи помещения. Ту же задачу выполняет тепловой насос в геотермальной установке, только в качестве источника тепла используется грунт или вода с температурой +5 — +7 градусов.

Как же получается, что ледяная на ощупь среда выступает в роли источника тепла? Это становится возможным благодаря замечательной способности газов нагреваться при сжатии и остывать при расширении.

Если порции газа дать нагреться от одной среды, а затем перенести в другую и там сжать, он станет еще более горячим и будет отдавать тепловую энергию этой второй среде, даже если она имеет более высокую температуру, чем первая. Теперь снова вернем газ к первоначальному давлению, одновременно перенеся его в первую среду.

Геотермальное отопления — принцип работы

Его температура упадет ниже первоначальной, ведь часть внутренней энергии была отдана в виде тепла на этапе сжатия. Следовательно, газ снова начнет нагреваться от первой среды.

Повторяя операцию снова и снова, мы будем «перекачивать» тепло из одной среды в другую в противоположном естественному теплообмену направлении. Этот процесс называется «циклом Карно» и именно на нем основан принцип работы теплового насоса в системе геотермального отопления.

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы

• основная часть должна располагаться под землей или на дне водоема;
• в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов

1. Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
2. Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

   Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

3. Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
4. Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

   Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Достоинства и недостатки обогрева от тепла земли

Проведя подробный анализ, удалось выделить положительные и отрицательные стороны таких систем.

Плюсы:

Экономия: используется бесплатная энергия земли.

• Масштабность: земля настолько большая, что собирать энергию можно бесконечно, тем более она генерируется постоянно.
• Экология: решение экологических вопросов, связанных с добычей нефти, газа, угля.
• Автономность работы. Такая энергия безгранична, поэтому автономная работа по высасыванию тепла не прекращается.
• Возможность самостоятельной сборки. Благодаря этому системы и получили популярность.

Минусы:

Если рассчитывать на долгосрочное использование, то придётся покупать довольно дорогую систему. Цена варьируется в пределах 3—10 тыс. долларов.

Геотермальное отопление: цена

Ниже мы привели усредненные цены на оборудование и монтажные работы по обустройству такой системы в доме. условия: площадь отапливаемого помещения примерно 200 метров квадратных, тепловая мощность насоса – 15 киловатт. Цены в рублях.

• Тепловой компрессор – около 260000.
• Буфер – 45000.
• Емкость косвенного нагрева – 50000.
• Циркуляционный насос – 10000.
• Трубопровод, фитинги и прочее вспомогательное оборудование – 25000.
• Электропроводка, утеплители – 10000.

Добавьте ко всему этому стоимость установки – минимум 60000. Получается, что все оборудование с земляными работами и монтажом котельной обойдутся в среднем в 480000 рублей.

Насколько перспективен геотермальный обогрев?

Системы отопления данного типа не очень популярны среди населения ввиду высокой себестоимости. Цены, которые мы привели выше – это лишь минимум. В целом же если устанавливать такую систему под ключ, то стоимость ее может резко возрасти до одного миллиона рублей! 1/3 этой суммы, как известно, занимает тепловой компрессор.

И тут хотелось бы в качестве примера привести западноевропейские страны. В них, если кто не знает, если владелец участка оборудовал себе геотермальное отопление дома, то есть, самовосстанавливающееся, то правительство обязано компенсировать ему определенную часть потраченных средств.

Вместе с тем, такая система способна окупиться всего за пять лет. Кроме того, она не требует при работе вмешательства человека, ввиду полной автономности, так что это не только экономно, но еще и предельно удобно, особенно по сравнению с другими способами отопления.

Особенности монтажа таких систем

Вне всяких сомнений, едва ли найдется желающий бурить полуторакилометровую скважину для того, чтобы отопить частный дом. Но если вы проживаете в местности, где горячая вода буквально бурлит из-под земли и это не имеет никакого отношения к коммунальным службам, то можете оборудовать на участке геотермальное отопление без каких-либо особых затрат. То есть, не очень больших.

Этап 1. Для начала необходимо определить, где именно и на какой глубине находятся подземные горячие воды.

Этап 2. Затем необходимо пробурить скважину соответствующей глубины, а лучше сразу двух. Одна из них будет предназначаться для того, чтобы снабжать жилье горячей водой, а вторая – чтобы отводить в почву уже остывшую воду.

Этап 3. Последний этап – монтаж теплового насоса и его дальнейшая настройка. Более того, нужно установить трубопровод в соответствии с приведенными в данной статье схемами.

Отопительное оборудование, которые устанавливаются в сам дом, будет вполне традиционным. Как уже говорилось, это может быть либо теплый пол, либо самые обычные радиаторы.

Обратите внимание! Всем известно, что в геотермальных источниках вода едва ли является чистой и дистиллированной. В ней могут присутствовать соли и прочие механические примеси, из-за чего подавать ее напрямую в отопительные магистрали нельзя. Более того, в некоторых источниках содержится уж слишком горячая вода, способная попросту разрушить трубопроводы

Дабы избежать всех этих неприятностей, геотермальная вода используется для подогрева воды в системе, то есть, вода в данном случае нагревают другую вода, а последняя попадает в отопительные приборы. Это еще называют непрямым способом обогрева. Он хорош тем, что позволяет не только отопить помещение, то и принять горячий душ – в большинстве источников количества воды более чем достаточно для этого

Более того, в некоторых источниках содержится уж слишком горячая вода, способная попросту разрушить трубопроводы. Дабы избежать всех этих неприятностей, геотермальная вода используется для подогрева воды в системе, то есть, вода в данном случае нагревают другую вода, а последняя попадает в отопительные приборы. Это еще называют непрямым способом обогрева. Он хорош тем, что позволяет не только отопить помещение, то и принять горячий душ – в большинстве источников количества воды более чем достаточно для этого.

Эффективность такой системы очень быстро перекроет все расходы на ее установку. А если учесть, что она еще и полностью безопасна в экологическом плане, да и источник тепла все время самовосполняется, то вывод напрашивается один: геотермальное отопления дома рекомендуется всем, у кого на участке есть доступ к горячей воде.

Принцип работы

Тепловая энергия забирается у земли специальными тепловыми насосами. В землю опущены трубы, по которым циркулирует жидкость, которая нагревается и доставляет тепло в дом. При сжатии и расширении температура газа изменяется, такой температуры хватает для отопления дома.

Справка! Процесс называют циклом Карно. Открытие произошло в 1824 году французским учёным-физиком Сади Карно. По этой же схеме работают холодильники, а также тепловая машина, изобретённая самим Карно.

Аппарат состоит из трёх контуров и насоса, поддерживающего обмен между процессами внутри системы, число которых равно трём.

Внутренний контур

Этот контур заполнен водой или специализированной жидкостью, названной теплоносителем. Состоит из труб и радиатора.

Предназначение внутреннего контура — нагрев теплоносителя, который циркулирует по системе и нагревает весь дом. Стоит добавить, что внутренний контур не даёт промёрзнуть земле вокруг агрегата.

Внешний

Внутри контура находится незамерзающая жидкость, сам контур находится глубоко под землёй, ниже глубины промерзания. Предназначен для забора тепловой энергии у земли. Впоследствии тепловая энергия передаётся контуру фреона.

Контур фреона

Основной контур внутри которого происходит кипение фреона. Следовательно, выделяется большое количество газа, на котором основан принцип работы системы.

Важно! Температура кипения фреона очень низка
