Геотермальное отопление: принцип работы на примерах

Способы работы системы

Термальное отопление представляет собой эффективную систему, не наносящую ущерба окружающей среде. Соорудить конструкцию можно несколькими различными способами, каждый из которых в процессе использования задействует собственные источники получения тепловой энергии:

Горизонтальное размещение

1. При наличии в глубоких слоях почвы под территорией дома резервуаров или протоков вод можно обогревать помещения ею. Если жидкость циркулирует на глубине более 25 метров, её температуры достаточно для прогрева. Помпа выкачивает по трубам жидкость и передает её в трубопровод, после чего нагревает помещение и возвращается обратно.
2. Второй способ задействует поверхность почвы. На большую глубину опускается емкость, которую заполняют хладагентом, который не замерзает. За счет контакта с горячей поверхностью он согревается, затем с помощью тепловой помпы поднимается к теплообменной жидкости, температура которой повышается, затем антифриз возвращается в емкость.
3. Последний способ подойдет для владельцев домов с выходом на водоем. Через дно протягиваются специальные горизонтальные зонды, которые за счет взаимодействия с теплой жидкостью близ дна нагревают и передают её в централизованную часть.

Виды теплообменников

Трубы, проложенные по второму способу, могут укладывать в нескольких плоскостях: вертикальной и горизонтальной:

Первый способ используется редко, поскольку требует значительных затрат площади. Сеть из труб монтируется на незначительную глубину, которая превышает максимальный уровень промерзания грунта, характерный для конкретной местности.

Такой вид устройства имеет несколько недостатков, основные из которых потребность задействовать большое количество резервуаров с антифризом, огромная площадь, которую требуется отдать под размещение трубопровода, которая в значительной мере будет превышать площадь отапливаемого помещения. К тому же, застройка займет большое количество времени и потребует траты денег, а земельные работы существенно ухудшат ландшафт. При наличии газона, растительный покров будет полностью испорчен.

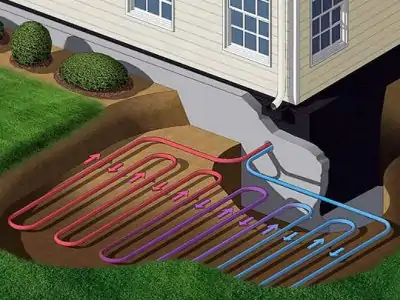

Вид в разрезе

При наличии на участке деревьев, придется проводить трубы на расстоянии не менее полутора метра от них. Иначе, разрастающиеся корни могут привести к порче системы.

Вертикальное размещение резервуара занимает куда меньше места, однако сложность работ высока. Придется привлекать специалистов по бурению, что затрачивает значительный объем денежных средств.  Скважина достигает глубины 200 метров, если система размещается в северных районах. При работах территория не затрагивается. Часто используется для загородных домов. Срок эксплуатации такого вида может превышать 100 лет.

Геотермальное отопление из-под недр земли: что это такое, принцип работы

Геотермальное отопление работает как холодильник, только для нагрева. На поверхности земли устанавливается тепловой насос, из которого опускают теплообменник в шахту.

Через устройство наверх поступает грунтовая вода, по пути нагреваясь. Прогретая жидкость используется для обогрева помещений.

Расход энергии на нагрев воды меньше, чем получаемая теплоотдача.

Принцип работы

Коллектор поставляет теплую воду в испаритель. Хладагент, нагреваясь, испаряется. Пар прогревается компрессором за счет электричества. Конденсатор охлаждает пар, вызывая выброс теплой энергии и возвращение хладагента в начальное жидкое состояние.

Для прогрева воды требуется электроэнергия. Каждый затраченный кВт приносит, в среднем, 5 полезных кВт энергии.

Список оборудования

Для создания геотермальной установки требуются 4 устройства:

• коллектор;
• испаритель с хладагентом;
• компрессор;
• конденсатор.

Среди перечисленных компонентов два требуют подключения электричества: компрессор и конденсатор.

Достоинства

Геотермальное отопление имеет преимущества над прочими типами обогрева:

• Полученная энергия применяется для любых целей.
• Длительность подачи топлива к конкретному участку не ограничена.
• Его использование экологически безопасно.
• Установка не требует частого обслуживания.
• Система окупается с течением времени.
• Геотермальная установка занимает немного места: не больше, чем холодильник.
• При необходимости система легко перенастраивается.
• Совместимо с другими типами отопления.

Недостатки

Хотя геотермальное отопление имеет много преимуществ, у него есть и недостатки:

• Дорогостоящая система и монтаж.
• Окупается примерно через 10 лет.
• Систему нельзя использовать в районах с температурой, опускающейся ниже 20 градусов.
• Вне зависимости от типа установки, требуются масштабные земельные работы с использованием арендованных устройств.

Геотермальное отопление: что это и его принцип работы

Принцип работы геотермального отопления заключается в наличии в устройстве специальной системы, которая помогает черпать тепловую энергию из недр земли. Состоит конструкция из внутренней и внешней части системы отопления. Получается, что она включает насос, а также два контура.

Принцип действия и схематическое расположение составляющих системы отопленияИсточник otoplenieblog.ru

Теплоноситель, который проходит по трубкам и радиаторам отдает тепло внутренней части помещения. Также возможно подключение к этой системе и теплого пола, при условии, что он является составляющей внутреннего контура.

Внешняя часть системы находится глубоко в грунте или в воде, имеет достаточно большие габариты. В качестве теплоносителя часто выступает антифриз (используется и обычная вода). Основным элементом во всей этой конструкции является тепловой насос. Во время своей работы он затрачивает до 1 кВт мощности, при которых способен выдавать энергию в количестве 4-5 кВт.

Все тепло, которое вырабатывается наносом отдается дому через батареи, радиаторы, теплые полы, на этом и выстраивается принцип работы экономного геотермального отопления.

Горизонтальный тип геотермального отопленияИсточник odstroy.ru

Что происходит в рабочем состоянии

На данном этапе рассмотрим, как работает геотермальное отопление дома. Для этого распишем все в виде пошаговых пунктов:

• Теплоноситель во внешнем контуре приобретает температуру окружающей среды.
• В таком состоянии он поднимается к насосу, где разогревается окончательно.
• Давление в дросселе повышается, вследствие чего теплоноситель сужается.
• Далее энергия земли в разогретом состоянии поступает по трубам в дом.

Монтаж и установка

Установку подобной системы отопления лучше производить не самостоятельно, а привлекая специалистов хотя бы на отдельные виды работ при уверенности в собственных силах.

Основные этапы следующие:

1. Расчёт внутреннего контура отопительной системы. Сюда подробно входит общая длина трубопровода, количество радиаторов, создание подогреваемых полов, использование тепла для получения горячей воды в доме.
2. Расчёт глубины закладки труб внешнего контура по выбранному типу теплообменника. Нужно учесть геодезические данные местности.
3. Бурение необходимой шахты и установка труб. В случае отсутствия централизованной подачи воды в это же время проще всего решить вопрос о создании других скважин для воды. Технология их создания отличается и требует специальных знаний.
4. Выбор и установка необходимой модели теплового насоса.
5. Монтаж автоматических устройств, следящих за работой всей системы и регулирующих микроклимат в любой зоне помещения.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Принцип геотермального обогрева и его виды

В основе таких систем лежит работа теплового насоса, принцип действия которой напоминает обычный холодильник. Но если морозильная камера забирает тепло из внутреннего пространства, то тепловой насос, напротив, собирает тепло из окружающей среды, чтобы направить его на обогрев здания. Принцип геотермального отопления дома позволяет ставить такие установки в любых регионах и использовать несколько источников тепла:

• Тепло земных недр. Внутренняя часть Земли представляет собой раскалённое вещество, обогревающее планету изнутри. На глубине в 50 метров температура уже начинает повышаться, и это тепло можно использовать, если сделать шахты и установить в них тепловой коллектор.

Однако такой способ обогрева требует больших трудозатрат, поэтому чаще он используется в районах с вулканической активностью и геотермальными источниками. Однако он вполне применим в любом регионе России – просто грунт придётся бурить несколько глубже.

Тепло грунта. В течение лета земля значительно прогревается и очень медленно отдаёт тепло. Если оборудовать на участке горизонтальный коллектор, он позволит получать достаточно большое количество тепловой энергии, которой хватит на обогрев дачного или загородного дома. Такой способ достаточно часто используется в России, однако необходимо большое количество земли для установки коллектора.
Тепло грунтовых вод и водоёмов. Этот способ также можно отнести к геотермальному отоплению, так как он тоже предполагает использование теплового насоса, собирающего энергию из окружающей среды.

Тепловые насосы также используются в системах воздушного обогрева, работающих по аналогичному принципу. Коллектор, представляющий собой большой трубопровод, собирает тепло из воздуха, поэтому он должен хорошо обдуваться ветром. Перечисленные установки имеют разную стоимость, и приходится выбирать подходящий вариант в соответствии со своими возможностями и особенностями климата.

Так воздушный коллектор окажется бесполезным, если зимой температура опускается ниже -15 градусов. Водный коллектор сложно использовать, если нет проточного водоёма: в обычном пруду вода может полностью промерзнуть, если зима окажется очень суровой.

Разновидности конструкций внешнего контура

Расположить трубы наружного контура можно горизонтально и вертикально.

Горизонтальный способ

Такой контур называется коллектором. При всей своей трудоемкости горизонтальный способ размещения труб является самым простым, а потому он может быть осуществлен самим домовладельцем без привлечения высококвалифицированных специалистов и специальной техники. В среднем с одного метра горизонтального коллектора удается снять 20 Вт тепловой энергии. Устройство контура можно произвести по одному из двух вариантов:

Размещение в грунте

Трубы контура, имеющего вид змеевика, укладывают в траншеи ниже глубины промерзания.

Расстояние между соседними участками должно составлять не менее 0,7 м. Максимальная длина контура ограничивается значением в 150 м.

При большей длине гидравлическое сопротивление трубопровода достигнет значительных величин, что потребует применения более мощного насоса. Рентабельность системы при этом ощутимо сократится.

Если необходимо использовать несколько контуров, их длина должна быть одинаковой.

Площадка, отводимая под грунтовый коллектор, обычно имеет весьма значительные размеры. В среднем на каждый 100 кв. м отапливаемой площади приходится задействовать 240 кв. м угодий, на которых не допускается высадка деревьев и размещение построек (вся территория должна быть хорошо освещена солнцем).

С размещением в водоеме

Если не далее, чем в 100 м от дома имеется водоем, задача по устройству наружного контура существенно упрощается. Трубы можно расположить прямо на дне, не прибегая в этом случае к трудоемким и дорогостоящим земляным работам. Контур имеет вид спирали, что способствует снижению его гидравлического сопротивления. Благодаря высокой теплопроводности воды, а также ее перемешиванию в результате конвекции процесс теплообмена происходит интенсивнее.

Подходящим является любой водоем с достаточной площадью, который даже в самые суровые зимы не промерзает на всю глубину.

При сильных морозах глубина промерзания грунта или поверхностных вод может превышать среднее значение. Поэтому при определении глубины заложения коллектора на этот счет следует предусматривать запас в 20%.

Вертикальный

В этом варианте трубы внешнего контура помещают в скважины. Такую конструкцию называют зондом.

Вертикальный способ применяют при отсутствии достаточно обширной территории, необходимой для расположения горизонтального коллектора, а также в том случае, если на участке уже имеются элементы благоустройства, которые не хотелось бы разрушать.

Недостаток данной технологии состоит в отсутствии возможности самостоятельной реализации: придется потратиться на найм бригады бурильщиков, имеющих специальные механизмы.

Скважины имеют диаметр от 120 до 200 мм, а их глубина варьируется в пределах от 20 до 300 м. Сам контур чаще всего выполняют из полимерных труб диаметром не менее 32 мм. После погружения зонда скважину заполняют составом, имеющим высокую теплопроводность, например, бентонитом. Срок службы выполненной по всем правилам скважины достигает 100 лет.

Важное преимущество вертикальной конструкции наружного контура состоит в более высокой теплоотдаче. Здесь она в среднем составляет уже 50 Вт/м

Разумеется, так бывает не всегда. Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод.

Сама по себе геотермальная энергия относится к возобновляемым видам, тем не менее, объем ее потребления не является бесконечным. Геотермальные тепловые насосы для отопления рекомендуется эксплуатировать не более 1800 часов в год. В противном случае скорость отвода тепла настолько превысит скорость тепловой регенерации грунта, что некоторые его участки вокруг скважины могут даже промерзать. Данное явление может сопровождаться проседанием отдельных слоев, разрушением наружного контура и целым рядом других нежелательных последствий.

Во избежание переохлаждения грунта его рекомендуют с приходом лета насыщать теплом путем переключения теплового насоса в реверсный режим (кондиционирование) либо с применением солнечных коллекторов.

В этом случае трубопровод имеет вид цилиндрической пружины. Он занимает меньше места, чем горизонтальный, но также может быть изготовлен собственными силами.

Как это работает?

Монтаж системы геотермального отопления начинают с устройства наружного контура – длинного трубопровода, погруженного в грунт или водоем вне пределов дома. Этот контур заполняется рабочей жидкостью – водой или антифризом, которая за счет постоянной циркуляции осуществляет сбор имеющегося в окружающей среде тепла и доставку его к тепловому насосу.

В тепловом насосе также циркулирует рабочее вещество, называемое хладагентом, только здесь оно пребывает то в жидком, то в газообразном состоянии. Чаще всего применяется фреон, но может использоваться и другой газ.

Замкнутый маршрут, по которому движется хладагент, состоит из трех элементов:

• камера испарителя;
• компрессор;
• камера высокого давления.

Как известно, температура любого газа увеличивается по мере его сжимания и падает при расширении.

Именно на этом физическом законе основана работа теплового насоса. Испаритель и камера высокого давления включены в состав теплообменников: первый омывается жидкостью, циркулирующей в наружном контуре; вторая – водой из системы отопления или ГВС.

Вот что происходит в ходе работы теплового насоса:

1. Поступающий в испаритель хладагент, увеличиваясь в объеме, остывает, вследствие чего происходит теплообмен между ним и более теплой жидкостью из наружного контура.
2. Слегка подогретый газ (с температурой в пределах 10 градусов) нагнетается компрессором в камеру высокого давления.
3. Температура сжатого фреона, пребывающего в камере высокого давления, значительно увеличивается (по заявкам производителей – до 70 градусов), что обуславливает теплообмен между ним и водой, циркулирующей в системе отопления или ГВС. Последняя доставляет полученное тепло к радиаторам или водоразборным кранам.
4. Через специальный клапан хладагент из камеры высокого давления поступает в испаритель, где снова расширяется и остывает. Весь процесс повторяется по новой.

Устройство и принцип работы типичной геотермальной установки для обогрева загородного дома

В данном случае источником энергии, а следовательно и тепла для постройки, может быть скальная порода, грунт, обычное озеро, сточные воды, теплый воздух на выходе из промышленной вентиляции или геотермальный источник. Последний вариант самый эффективный, хотя и встречается редко. Выбирая среду для забора теплоты, руководствуются одним единственным правилом, ее температура не должна ни при каких условиях опускаться ниже -1°C.

Принцип работы системы

Тепловой насос играет большую роль в геотермальной установке.

Условно геотермальную установку можно разделить на три основных части. Первая – самая большая – это контур для сбора энергии из природного источника. Вторая – самая сложная в плане технического исполнения. Сюда относится тепловой насос. Именно в нем происходит процесс преобразования природной энергии в тепловую для обогрева загородного дома. В свою очередь тепловые насосы бывают: воздушные и геотермальные. И третья часть – непосредственно отопление здания.

Работает оборудование следующим образом:

1. теплоноситель или специальная смесь жидкостей (30% раствор этиленгликоля или спирта) движется по большому контуру, который располагается в природной среде, и набирает температуру окружающей среды. Пройдя всю систему труб, жидкость поступает в тепловой насос;
2. тепловой насос имеет объем среднестатистической стиральной машины. В нем теплоноситель из первичного контура соприкасается с антифризом (легкокипящей жидкостью). Особенность этого вещества заключается в том, что даже при незначительном повышении температуры оно из жидкого состояния переходит в газообразное. Теплоноситель, отдав свою теплоту антифризу, возвращается обратно во внешний контур установки для забора энергии из окружающей среды, а газообразный антифриз движется дальше по системе;
3. газообразный антифриз попадает в компрессор, где происходит его сжатие. Результат – сжатый антифриз повышает свою температуру во много раз (иногда до 65°C). Он соприкасается с вторичным контуром, который и является отоплением здания. Отдав всю свою теплоту теплоносителю из разводки труб системы отопления загородного дома, антифриз проходит через сбрасывающий давление клапан и возвращается в резервуар, куда из окружающей среды вернулся подогретый раствор этиленгликоля.

Солнечные батареи один из способов отопления загородного дома.

В результате своей работы геотермальное отопление может обеспечить теплом дом, площадь которого не превышает 150 м.кв. Когда же обогреть нужно большую площадь, используют дополнительные нагревательные приборы. Но даже в таких случаях геотермальная установка помогает экономить денежные средства и значительно продлевает срок службы основного нагревательного прибора.

Схемы геотермальных систем отопления

Существует 3 схемы обустройства геотермального отопления, но все эти варианты требуют, чтобы площадь внешнего контура была минимум в 2,5 раза больше отапливаемой площади дома.

Иллюстрации	Рекомендации
	Горизонтальная закладка. По этой схеме рядом с домом выкапывается котлован глубиной ниже точки промерзания хотя бы на 1,5–2 м, а площадь котлована должна в 2,5 раза превышать площадь дома. Вот и представьте, для большей части России под дом в 100 м² нужно копать котлован площадью в 250 м² и глубиной от 3 м.
	Подводный вариант. В теории этот вариант намного легче. Смысл в том, что на дно водоема укладывается внешний контур и нагревается от воды. Но водоем нужен глубокий от 4 м, чтобы в самые лютые морозы контур был под водой, а не во льду; Дом должен стоять не далее 100 м от водоема, плюс от воды и до дома контур нужно утеплять; Нет гарантии, что какой-нибудь рыбак не порвет вашу систему.
	Скважины. На мой взгляд, скважинный вариант самый лучший. Вы один раз нанимаете бригаду бурильщиков, и они обустраивают нужное количество скважин, причем довольно быстро и рядом с домом. Существенным плюсом здесь выступает еще и то, что на больших глубинах температура земли выше, а значит, система будет намного эффективней.

Как с помощью геотермального насоса отопить дом

Технология обогрева дома подземным теплом наиболее востребована на Западе. Это в первую очередь связано с менталитетом жителей западных стран. Они привыкли делать долгосрочные инвестиции, которые полностью окупаются только через несколько лет. Да и немного найдется людей, которые в состоянии заплатить за установку оборудования около 20 тыс. $ единовременно. Но количество желающих стать независимыми от остальных источников отопления постоянно растет.

Альтернативные способы геотермального отопления дома становятся более популярными, особенно если учесть постоянно растущую стоимость газа.

Тепловая энергия буквально лежит под ногами. Дело только за тем, чтобы нагнуться и «поднять» ее. В этом может помочь геотермальная установка. Монтаж насоса позволяет в зависимости от местности либо полностью компенсировать потребности в тепловой энергии, или удовлетворить их частично, существенно снизив нагрузку на основной источник отопления и систему ГВС частого дома.

Особенности системы

Процесс организации сети достаточно сложен, и пройти его без привлечения спецтехники и специалистов затруднительно. Наиболее важным элементом является шахта, глубину которой рассчитывают исходя из множества факторов:

• Климат;
• Среднегодовая температура;
• Характерные типы почвы;
• Площадь помещений.

В неблагоприятных условиях глубина достигает 100 метров. Чтобы её достичь придется вызывать специалистов с бурильной установкой. Подбор габаритов будущего отверстия в почве требуется рассчитать индивидуально, при необходимости несколько раз повторяя замеры.

Внутренний контур устройства

После чего требуется расположить в шахту трубы теплопоглощающего трубопровода. Материал, из которого изготовлены эти трубы должен обладать высокой степенью теплопроводности. Требуется обеспечить трубам достаточную степень защиты от коррозии. Материалу придется длительное время находиться в условиях сырости, поэтому обычная сталь плохо подойдет для использования. Придется использовать нержавейку или другие, синтетические материалы.

Функциональное значение труб заключается в передаче теплоносителя к помпе, который в дальнейшем будет служить для повышения температуры жидкости и направлять её к сети трубопроводов. В зависимости от длины труб, их масса достигает несколько десятков килограммов. Притом, что нужно соединить несколько труб, масса которых складывается без подвесного оборудования справиться с этим будет затруднительно. Нужна команда специалистов или несколько помощников.

Особенности эксплуатации и содержания оборудования

Смонтировать отопление теплом земли и наслаждаться им еще недостаточно

Важно знать некоторые принципы его эксплуатации и обслуживания. Об этом рассказываем в данном разделе:

• в качестве единичного способа отопления, геотермальное и его принципы работы, используют только, если в период отопительного сезона на улице температура не падает до заморозков. С другой стороны, оно подходит для промышленных помещений (гаражей, погребов, подвалов), где достаточно придерживать уровень температуры в 15 градусов. В противном случае для большого жилого дома лучше если земельный способ отопления будет второстепенным;
• насосная установка тоже не нуждается в ежесуточном контроле. Чтобы она проработала достаточно длительный период времени, необходимо провести качественный монтаж и предоставить ей нормальные эксплуатационные условия (о них можно узнать в инструкции, которая предоставляется на упаковке;
• систему, которая передает энергию от земли к отопительному оборудованию (насос, буферный бак) рекомендуется проверять дважды в год на предмет повреждений, появления ржавчины, коррозии, окислений. Это проводится перед началом отопительного сезона и на этапе его завершения;
• имеется необходимость один раз в полгода проверять химический состав теплоносителя и его кислотность. Это необходимо для того, чтобы ресурс правильно выполнял свою функцию;
• досмотр водяных фильтров и теплообменников аналогично рекомендуют проводить раз в шесть месяцев. Желательно перед и после отопительного сезона. Чтобы и далее сохранить отопление энергией земли в рабочем состоянии, при обнаружении закупорок и налета, обязательно проводят прочистку.

При регулярном соблюдении таких манипуляций, отопление проработает отведённый ему срок без нареканий.

Обслуживание теплового насоса при использовании кондиционере в системе земляного отопленияИсточник theheatpumpstore.com

Как работает геотермальное отопление?

Функциональные возможности этой системы можно сравнить с более понятным и доступным устройством столь популярной бытовой техники, как кондиционер либо холодильник:

1. Первый контур — внутренний. Это обычная разводка линии обогрева, основными элементами которой являются трубы и радиаторы.
2. Второй контур — внешний. Именно от его качества и размера зависит объем производимого тепла. Основной элемент его конструкции — теплообменник, помещаемый непосредственно в толщу грунта. Его внутренность заполняется антифризом либо водой. Подача отработанного и нагретого до нужной температуры теплоносителя осуществляется путем перекачки из внешнего контура во внутренний, при помощи тепловой насосной станции.

Важно! Перед тем как приступить к проектированию и покупке всей необходимой комплектации для обустройства системы геотермального обогрева, примите к сведению, что качество деталей влияет не только на длительность бесперебойной работы всей связки оборудования, но и на мощность и удобство его применения

Геотермальное отопление — видео

Просмотрите интересный видео-пример, в котором наглядно показано функционирование такой системы и способ монтажа основных ее элементов.

Как работают разные виды геотермальных систем

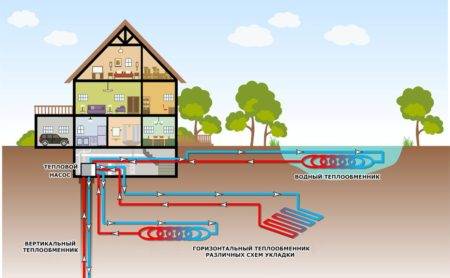

Существует три вида теплообменников, у каждого из них свои плюсы. Выбор зависит от типа местности, размеров участка, где будет расположено оборудование, площади отапливаемого помещения, наличия водоёма, других факторов.

Каждая из систем не дешева, но отличается экономичностью в плане потребления, а от потребления зависит мощность агрегата. Основное различие в типе теплообменника.

Вертикальный теплообменник

Главный плюс — экономия места. Идеально подходит для маленьких участков. Например, такое оборудование можно держать не под домом, а под холмом, не нарушая ландшафт, но для этого придётся использовать мощное бурильное оборудование, для большего углубления.

Фото 1. Закапывание шахты геотермального отопления вертикального типа. Завернутые спиралью трубы опускаются глубоко в землю.

Средняя глубина 150 метров, а диаметр 15 см.

Горизонтальный теплообменник

Над такой системой не получится разбить огород. Она идеально подходит для отопления больших помещений от 300 м2. Под землёй находится не просто скважина, а целая система труб в специальных туннелях.

Фото 2. Геотермальное отопление с трубами, уложенными горизонтально: глубина котлована небольшая, зато площадь велика.

Соотношение площади оборудования к площади обогреваемого участка 1 к 3. Это очень большие размеры.

Размещённый в воде

Такая система, из всех предложенных, самая экономичная. Но существует один критерий, без которого работа невозможна: наличие водоёма поблизости. Водоём обязательно должен находится на расстоянии до 100 метров от отапливаемого участка.

Фото 3. Геотермальное отопление, размещенное в воде: трубы с теплоносителем погружаются в ближайший водоем.

В данном случае тепловая энергия берётся не из земли, а из воды.

Совет. Площадь водоёма должна быть более 200 м2.
