Какие бывают типы систем отопления помещений

Стальные панельные радиаторы

Достоинства

  1. повышенная теплоотдача;
  2. низкое давление;
  3. легкая уборка;
  4. простой монтаж радиаторов;
  5. небольшая масса по сравнению с чугунными.

Недостатки

  1. высокое давление;
  2. коррозия металла, в случае использования обычной стали.

Стальной радиатор настоящего времени нагревается лучше чугунного.

В стальных отопительных приборах встроены терморегуляторы, которые обеспечивают постоянный контроль за температурой. Конструкция прибора имеет тонкие стенки и достаточно быстро реагирует на терморегулятор. Малозаметные кронштейны позволяют крепить радиатор на полу или стене.

Низкое давление стальных панелей (9 бар) не позволяет подключать их к центральной отопительной системе с частыми и значительными перегрузками.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

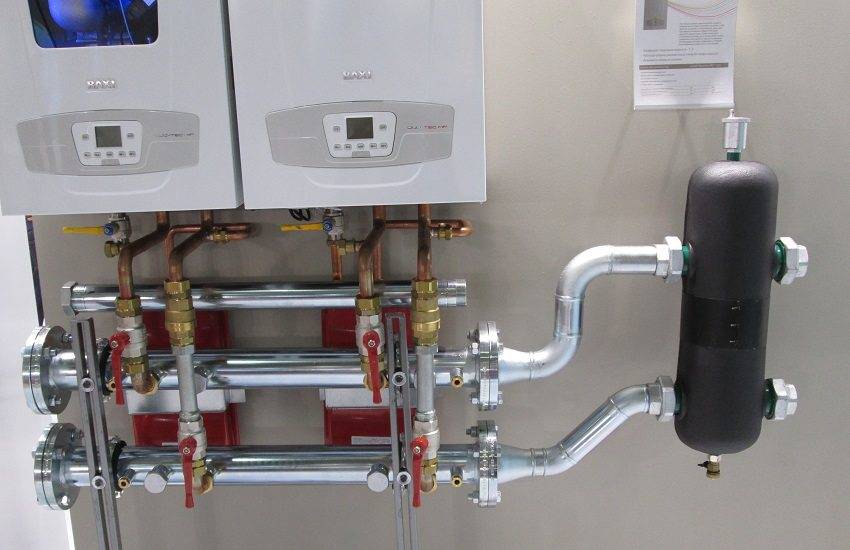

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

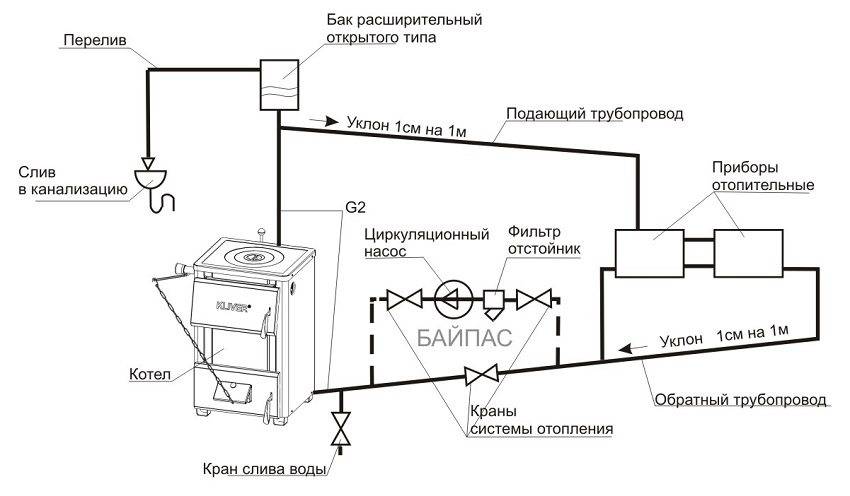

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

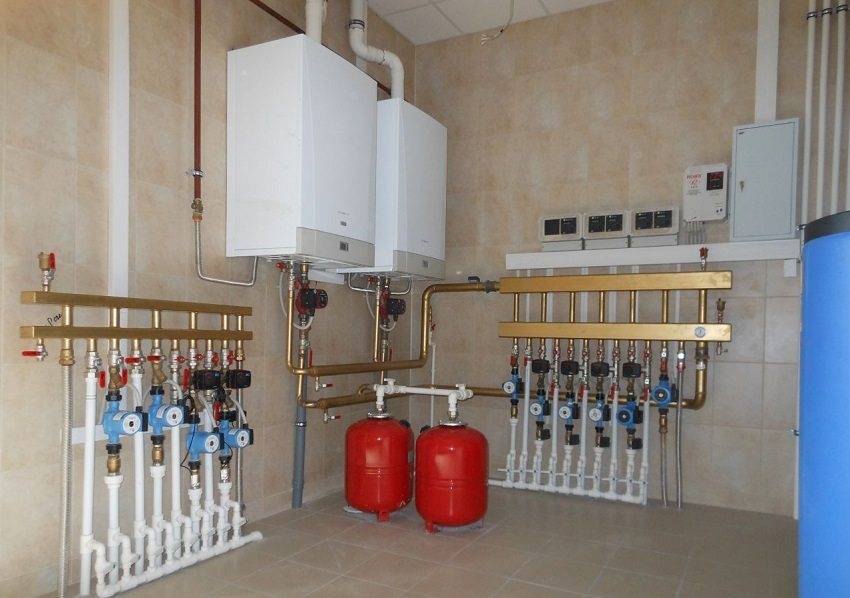

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

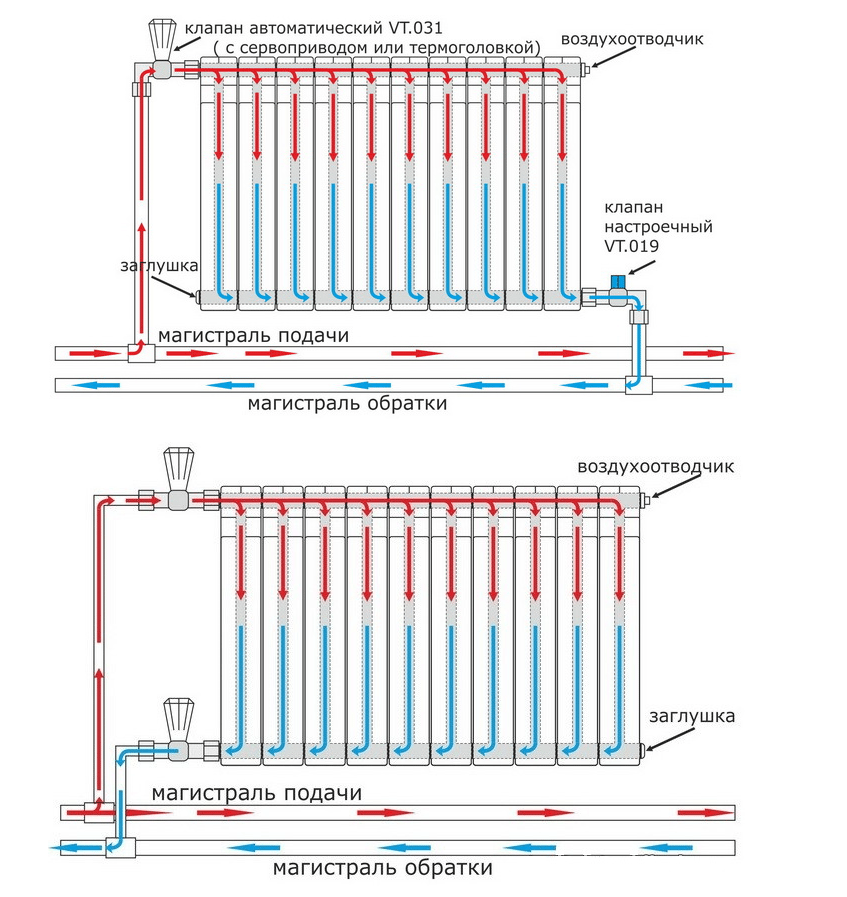

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

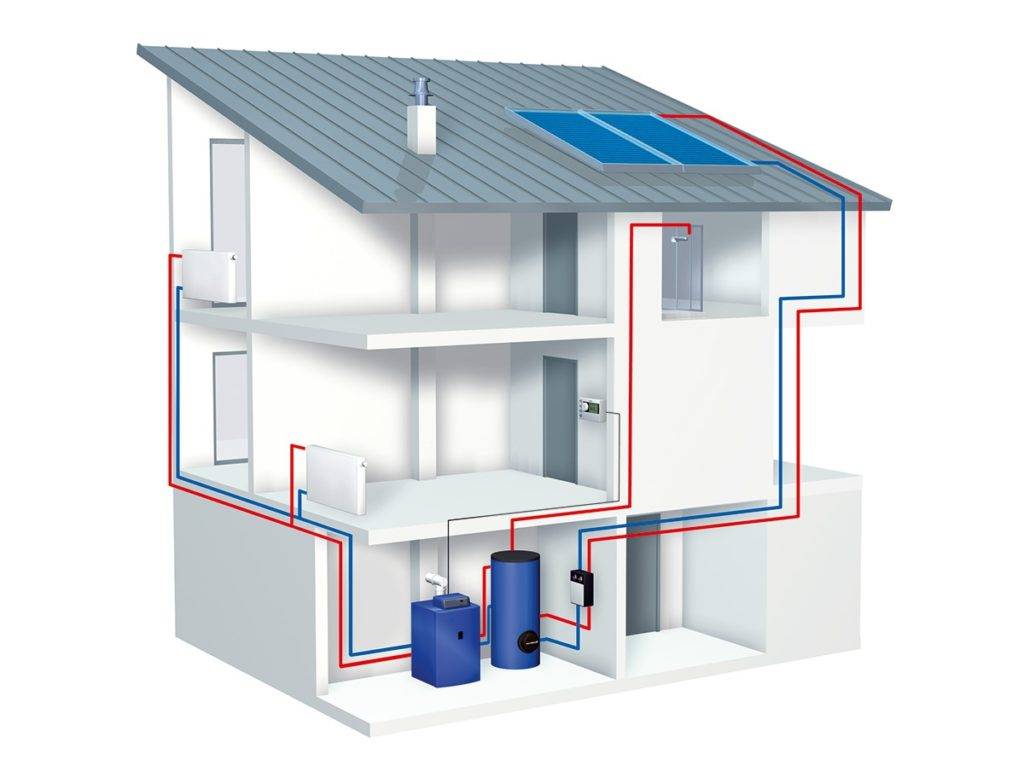

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Электричество

Отдельно стоит упомянуть об электрическом виде отоплении. Само слово «электричество» прочно вошло в наш обиход. Область использования электроэнергии в мире приближается к ста процентам.

Поэтому как вариант можно использовать системы отопления, полностью работающие на электричестве. В некоторых случаях может быть целесообразной установка, например, электрического подогрева полов, полотенцесушителей в ванные комнаты, небольших радиаторов.

Однако, электроэнергия постоянно растет в цене, и этот фактор необходимо учитывать, устанавливая приборы электрообогрева рационально

Также особенно важно соблюдать меры электробезопасности, производить монтаж такого оборудования с помощью квалифицированных специалистов

Устройство системы

Одноконтурная система предназначена лишь для обогрева помещения. Данная схема отопления имеет простой принцип работы, недорога и подходит для домов площадью до 100 кв. м. Включает в себя одноконтурный котел с атмосферной вытяжкой, однотрубную разводку трубами из стальных или полимерных материалов, а также чугунные, алюминиевые или стальные радиаторы.

Схема одноконтурного обогрева помещения.

Данную систему можно усовершенствовать, добавив двухтрубную разводку, циркуляционный насос, терморегулирующие вентили на радиаторах. При одноконтурном котле для подачи горячей воды для бытовых нужд нужно предусмотреть установку газовой колонки или бойлера. Двухконтурная система используется как для отопления жилья, так и для нагрева воды.

Двухконтурная система

Двухконтурный котел удобен при потребностях в горячей воде на семью не более четырех человек, и с учетом, что вода водопроводная или умягченная (жесткая из скважины не подходит). Также могут быть сделаны две одноконтурные системы, одна из них будет отапливать помещение, другая – нагревать воду. Это позволит летом использовать лишь систему подогрева воды, на которую затрачивается 25% мощности котла.

Устройство двухконтурного котла.

Наиболее распространенная классификация систем водяного отопления учитывает схему разводки трубопроводов. Водяное отопление может быть как двухтрубным, так и однотрубным.

Однотрубная система обогрева

Однотрубной называется система, в которой от котла нагретая вода последовательно переходит от одной батареи к следующей. В итоге последняя батарея будет холоднее первой, как правило, такую систему применяют в многоквартирных домах. Самый существенный недостаток – управлять однотрубной разводкой трудно, потому как, если перекрыть доступ воды в один из радиаторов, то перекроются и все остальные.

Двухтрубная система обогрева

В двухтрубной к каждому радиатору подходит труба с горячей и с холодной водой. Водяное отопление частного дома позволяет комфортно регулировать температуру в помещениях.

Коллекторная система

Коллекторная (лучевая) – от коллектора (устройство в отопительной системе, которое собирает теплоноситель) к каждому отопительному прибору подводят две трубы – прямую и обратку. Это позволяет легко монтировать системы отопления со скрытой проводкой труб, а также дает возможность поддерживать и регулировать заданную температуру в отдельной комнате. Для этого на каждом этаже дома располагаются коллекторы в специальном шкафу, из которого к радиаторам идут независимо подключенные трубы. Недостатками являются затраты на трубы и установку шкафов для коллекторов.

Батареи из чугуна

Чугунный тип отопительных приборов относится к наиболее распространенным вариантам комплектации отечественных централизованных систем. Его предпочитали другим разновидностям в основном из-за дешевизны. В дальнейшем приборы данного типа стали постепенно вытесняться устройствами с более высоким коэффициентом теплоотдачи (у чугунных батарей он всего 40%). В настоящее время радиаторами из чугуна в основном оснащаются системы старого образца. Что касается современных интерьеров, то в них можно встретить дизайнерские чугунные модели.

К сильным сторонам устройства отопительных приборов можно отнести значительную площадь поверхности, через которую происходит передача энергии от теплоносителя в окружающее пространство. Еще одно заметное преимущество – долговечность чугунных батарей: они способны прослужить без проблем 50 и более лет. Недостатки также имеются, и их немало. Во-первых, теплоноситель используется в очень больших объемах (до 1,5 л на каждую секцию). Разогревается чугун не спеша, поэтому приходится ожидать, пока после включения котла тепло начнет поступать в комнаты. Ремонтировать такие батареи непросто, и чтобы максимально снизить вероятность поломок, их приходится чистить каждые 2-3 года. Монтажные работы утруднены большим весом радиаторов.

Принципы передачи тепла

Конвективное отопление

Конвективный обогрев потоками теплого воздуха

Так называют системы, в которых специальные элементы нагреваются и передают тепло окружающему воздуху. По законам физики он поднимается вверх, на смену приходит холодный – таким образом помещение постепенно равномерно прогревается. Почти все радиаторы отопления и теплые полы действуют по этому принципу.

Достоинством является простота и надежность. Недостатком – значительная тепловая инерция. Увеличивая или снижая мощность отопления, изменения можно заметить лишь спустя несколько часов. В верхней части комнаты всегда будет заметно теплее, чем внизу.

Инфракрасное

Инфракрасное отопление – нагреваются окружающие предметы

Чаще всего инфракрасное отопление представляет собой лампу, мощность и размеры которой могут серьезно различаться. Действуют они по тому же принципу, что и солнце.

Лампа распространяет вокруг себя инфракрасные лучи, соприкасаясь с любыми предметами, они нагревают их. Равномерно прогревается вся площадь помещения, а не воздух в верхней его части. Достаточно включить мощную лампу, чтобы через несколько минут в комнате стало ощутимо теплее.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

  • экономный расход материалов;
  • легкий монтаж;
  • длительная надёжная эксплуатация;
  • возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

  • невозможность поддерживать одинаковый температурный режим во всех помещениях;
  • горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
  • большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Плинтусная система отопления

Если монтаж «Теплого дома» затруднен, а радиаторы портят интерьер помещения, можно воспользоваться плинтусной отопительной системой.

При этом виде отопления монтаж труб осуществляется за плинтусом, то есть чуть выше уровня пола. При этом помещение, как и в случае с «Теплым полом» прогревается в правильной последовательности.

Благодаря плинтусному отоплению отпадает потребность ломать голову над тем, как вписать в интерьер загородного дома трубопроводы, коллекторы и радиаторы, чтобы они не бросались в глаза (+)

Одновременно происходит нагрев пола, что создаёт благоприятные условия в любое время года. Отопление под плинтус становится всё более популярным и постепенно входит в моду.

Отопление своими руками в частном доме: самый лучший вариант

В схеме парового отопления жилого одноэтажного или двухэтажного дома есть нагревательный котел, радиаторы и замкнутый контур из труб, по которому циркулирует нагретая до определенной температуры жидкость (антифриз, вода). Для одноэтажного строения подойдет простейшая самотечная система, принцип действия которой основан на законах физики.

В ней теплоноситель циркулирует самотеком за счет гидравлического давления, полученного комбинацией:

  • труб различного диаметра;
  • включения в схему расширительного бака закрытого (экспанзомат) или открытого типа;
  • перепада высот между обратным (обратка) и прямым (подача) трубопроводами.

Преимущества самотечной системы

Минусы

Для функционирования системы не нужна электрическая сеть

Сделать монтаж своими руками сложно, потому что нужно выверять углы наклона трубопровода

Низкие затраты на материалы

Приходится визуально оценивать количество жидкости в расширительном баке и при необходимости пополнять

Ремонтопригодность

Эффективна в домах площадью до 150 м²

Для домов большой площади любой этажности (1−2 этажа) выбирают схему отопления с принудительной циркуляцией:

  • насос;
  • расширительный бак любого типа, установленный вблизи твердотопливного котла (мембранного типа) или в верхней точке отопительного контура (открытый).

Популярные схемы отопления

Особенности

Однотрубная

Батареи подсоединяют последовательно, скорость движения теплоносителя задают насосом, для регулирования интенсивности нагрева конвекторов устанавливают запорно-регулирующую арматуру: термостатические клапаны, воздухоотводчики, радиаторные регуляторы, балансировочные краны (вентили)

Двухтрубная

Теплоноситель подводится, отводится к батарее разными трубами, при монтаже используют параллельную схему подключения радиаторов. Это обеспечивает одинаковую интенсивность нагрева

«Паук» (самотечная)

Котел размещают в подвале, а расширительный бак устанавливают в чердачном помещении. При этом соблюдают правило: разница уровней − не больше 10 м. Подогретая вода двигается вверх по стояку до бака, от него по вертикальным трубам подается в радиаторы. Отдавший тепло теплоноситель уходит в горизонтальную магистраль и возвращается в котел

«Ленинградка»

Магистральная труба идет вдоль пола по периметру дома, горячая жидкость (антифриз, вода) последовательно проходит через каждый радиатор, включенный в контур

Лучевая

Горячая вода распределяется по радиаторам через коллектор

Система с естественной циркуляцией теплоносителя

Это самый простой вариант обогрева, который не потребует значительных финансовых вложений. Проектирование и монтаж системы не предусматривает проведения сложных работ, а все комплектующие и материалы доступны. Поэтому такая система водяного отопления частного дома может быть выполнена самостоятельно – подробное описание содержится в инструкции к оборудованию.

Принцип функционирования водяного отопления с естественной циркуляцией крайне прост. Нагреваемая в котле вода, поднимается по трубопроводу вверх (это происходит из-за разницы температур), и со временем попадает во все радиаторы, разведенные по дому. Уже охлажденная вода снова возвращается в котел. Таким образом, теплоноситель циркулирует по системе отопления естественно, без применения специального оборудования.

Для разводки используются трубы разного диаметра – выбор зависит от особенностей оборудования и радиаторов. Обязательно должно соблюдаться уменьшение сечения труб в сторону крайней точки отопительной системы – последней батареи.

Труба, по которой вода, нагретая в котле, подается в систему, устанавливается таким образом, чтобы наблюдался максимальный уклон в сторону батарей. Место входа в теплогенератор обратки делается как можно ниже относительно радиаторов – это необходимо для эффективной циркуляции теплоносителя. С этой целью нагревательный котел часто устанавливают на цокольном этаже или в подвале.

Неотъемлемая часть водяной конструкции с естественной циркуляцией – расширительный бак. Данное устройство устанавливается, в отличие от котла, в самой высокой точке дома, например, на чердаке. Также иногда используются гидроаккумулирующие баки, но в данном случае необходимо произвести монтаж предохранительных и воздушных клапанов, манометров.

Для разводки отопительной системы можно использовать не только металлические, но и пластиковые трубы. Последние из них легко устанавливаются, и время выполнения работ уменьшается.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.
