Как использовать тепло земли для отопления дома

Основные моменты монтажа

Внутри помещения устанавливаются специальные элементы, которые ничем не отличаются от распространенного водного отопления. Помещение также будет отапливаться батареями, а также радиаторами, к которым по трубам будет передаваться тепло.

Основная часть конструкции располагается строго под землей, если это вертикальный или горизонтальный метод монтажа. В доме устанавливается специальный теплогенерирующий прибор, занимающий совсем мало места. Как правило, на нем можно регулировать показатели температуры, за счет регулирования подачи тепла. Установка отопительной системы производится, как обычно. Стоит отметить, что в частных домах или в зданиях небольшой площади подобный генератор отопительной системы устанавливается в подвале или ином отдельном помещении.

Геотермальные теплообменные трубы

Есть некоторые функциональные особенности у подобной отопительной системы – в летнее время подобное отопление в состоянии выполнять роль кондиционера. Для этой цели придется просто запустить обратный механизм, в процессе которого теплообменник будет принимать на себя охлаждающую энергию.

Преимущества и недостатки

Отопление энергией земли имеет целый ряд преимуществ:

  • Эффективность. По сравнению с расходами на электричество для работы теплового насоса система позволяет получить в несколько раз больше тепловой энергии.
  • Экологичность. Данный вид отопления экологически полностью безвреден, отсутствуют выбросы в атмосферу.
  • Безопасность. Нет необходимости использовать какое-либо топливо, химические средства и т.д., нет угрозы взрыва или возгорания оборудования.
  • Минимальная потребность в техподдержке. Правильно смонтированная система способна проработать без какого-либо вмешательства не менее 30 лет.
  • Экономичность. В ходе эксплуатации отсутствуют затраты на ремонт, что позволяет окупить монтаж отопления в течение 5-8 лет.
  • Отсутствие необходимости контролировать работу системы.
  • Низкий уровень шума при работе оборудования.
  • Неисчерпаемость источника тепловой энергии, не требуется закупать и хранить энергоноситель.

Экологичность использования тепловой энергии недр

К недостаткам можно отнести:

  • изначально высокие расходы на оборудование;
  • необходимость вести сложные буровые работы на участке для монтажа вертикального контура или портить ландшафт подготовкой траншей для горизонтального теплообменника.

В умеренном климате геотермальные установки доказали свою эффективность. В северных же регионах данный вид отопления подходит для домов небольшой площади (до 200 м2).

Разобравшись, как работает система и из каких частей стоит, можно определить возможность ее монтажа на собственном участке. Преимущественно отопление из земли обустраивают на этапе строительства дома — в этом случае проще вести земляные работы, так как планировка участка и создание ландшафтного дизайна еще впереди.

Видео по теме:

Новость отредактировал: Igor – 10-08-2020, 16:15
Причина: заявка

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

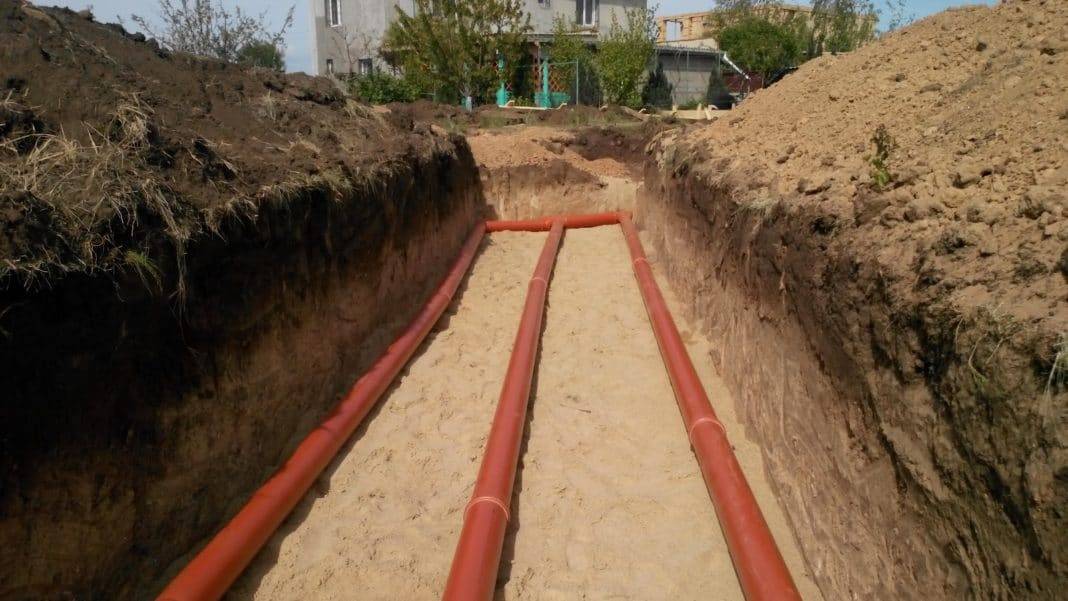

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы

  • основная часть должна располагаться под землей или на дне водоема;
  • в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов

  1. Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
  2. Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

    Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

  3. Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
  4. Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

    Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Как это работает

Вся конструкция состоит из 3 контуров, которые завязаны на так называемый тепловой насос — сердце системы. Тепловым насосом называют агрегат обеспечивающий теплообмен между контурами и циркуляцию теплоносителей внутри контуров.

Схема теплонасоса в разрезе.

Назначение контуров

  1. Наружный контур — этот контур расположен непосредственно в земле ниже уровня промерзания или воде. Заполняется этот контур какой-нибудь незамерзающей жидкостью, в самом простом варианте рассолом. Жидкость, нагреваясь под землей, поднимается в теплонасос и отдает тепло второму контуру;

Наружный контур имеет достаточно большую длину.

  1. Второй контур заполнен фреоном и полностью спрятан внутри теплонасоса. Температура кипения у фреона достаточно низкая, нагреваясь от первого контура, он превращается в пар и разогревает внутренний, третий контур. Именно поэтому такую систему называют холодильником наоборот;
  2. В качестве внутреннего контура выступает отопительная система дома. Название условное, так как этих контуров может быть несколько — отопление радиаторов, теплого пола, обогрев теплицы, нагрев воды для бытового пользования и прочее.

Аппаратура для геотермального отопления не требует отдельного помещения.

Принцип действия

  1. Незамерзающая жидкость нагревается на глубине, под землей до температуры, к примеру, 5–7ºС и поступает в тело теплового насоса;
  2. Внутри агрегата стоит теплообменник и нагретая жидкость, проходя через него, отдает тепло второму контуру, после чего уходит под землю за новой «порцией тепла»;
  3. Фреон, который испаряется во втором конуре попадает в компрессор и при сжатии его температура доходит до 100ºС, чего вполне хватает чтобы разогреть жидкость в третьем контуре, кстати, для этих целей тоже есть теплообменник;
  4. С третьим контуром более-менее ясно, он обогревает дом, а вот разогретый фреон поступает в расширительный экран, где давление и температура нормализуются и все начинается снова.

Принцип работы теплонасоса.

Достоинства и недостатки системы

Достоинств у геотермальной системы масса:

  • Энергия земли неисчерпаема, это не заправочная станция и тепло там не кончается;
  • Система полностью безопасна в пожарном отношении;
  • Раз топлива как такового нет, значит доставлять и складировать его не нужно;
  • Система экологически безопасная и полностью безотходная;
  • Пока в вашем доме есть электроэнергия, тепловой насос работает в автономном режиме. Кстати инструкция по настойке там элементарно простая;
  • Для загородного дома средних размеров расчет потребления электроэнергии составляет порядка 300–400 Вт. Образно говоря, вы, оплачиваете работу лампочки в 300 Вт и при этом обогреваете весь дом, плюс получаете горячую воду.

Характеристики одной из моделей теплонасоса.

Минусы у геотермальной системы также есть и самым главным считается высокая цена. В среднем обустройство подобного отопления для загородного дома обойдется порядка 10 тысяч евро, прием стоимость оборудования в этой сумме занимает примерно половину, остальное возьмут за монтаж.

Классификация в зависимости от типа конструкции

Горизонтальный теплообменник

Данная разновидность обустройства отопления в доме считается одной из самых дорогих и связано это с ценой оборудования и земельных работ. В такие моменты многие потребители задумываются, на чем же им сэкономить и единственное, что приходит в голову – монтаж. Однако, чтобы понять так ли это, стоит оценить особенности устройства и возможные варианты конструкции.

  • Горизонтальный теплообменник. При выборе данной конструкции трубы укладываются под землей, при этом глубина должна быть больше уровня промерзания почвы. Однако, такой вариант требует выделения территории под контур. Представьте только, если необходимо обогреть дом площадью 250 м2, то потребуется 600 м2 на обустройство контура. Кроме того необходимо учитывать некоторые технические моменты. Например, все элементы должна располагаться на минимальном расстоянии от дерева – 1,5 метра. Если участок облагорожен, то это уже создает определённые неудобства.
  • Вертикальный вариант не требует выделения большой площади, однако значительные расходы потянет применение бурильного оборудования. Создание скважины – трудоёмкий процесс, однако, данная конструкция простоит не меньше ста лет. Такой вариант подходит для территорий, которые уже обустроены.
  • Водоразмещённый вариант задействует энергию воды и позволяет значительно сэкономить на обустройстве. Единственное требование наличие водоема в пределах 100 метров, его площадь должна быть не меньше 200 м2, а располагаться конструкция должна не глубже, чем три метра.

Как показывает практика осуществить монтаж своими руками сложно. С учетом того, что будет много средств вложено в оборудование, не стоит экономить на процессе установки, и следует обратиться к профессионалам.

Геотермальный тепловой насос своими руками

Этап первый. До того как приступить к изготовлению насоса, необходимо провести ряд мероприятий по улучшению энергоэффективности дома. Эти мероприятия заключаются в утеплении перекрытий и стен, замене негерметичных дверей и окон, термоизоляции крыши и потолка.

Этап второй. Затем нужно провести геологическую разведку, чтобы выяснить глубину промерзания почвы. После этого следует составить проект, основываясь на выбранной технологии.

Геологическая разведка

Этап третий. Покупка всего необходимого – деталей отопительной системы, труб и компрессора для насоса.

О компрессоре – сердце любого геотермального насоса – следует рассказать отдельно. Изготовить его своими руками невозможно и остается всего вариант – покупка готового изделия.

Лучше купить устройство мощностью более 7 кВт, используемое в высокопроизводительных кондиционерах (такие компрессоры продаются в сервисных центрах, специализирующихся на обслуживании бытовой техники).

Геотермальный тепловой насос своими руками

Этап четвертый. Затем можно приступать к сборке внутреннего теплообменника. Напомним, он необходим для передачи накопленной тепловой энергии к сети отопления. Материалы для данного элемента, равно как и его объем, полностью зависят от конкретных климатических условий. Для циркуляции теплоносителя обычно используют медные трубки, в то время как емкость изготавливают из неподверженного коррозии материала. В идеале такой емкостью должен стать 150-литровый бак из нержавеющей стали.

Этап пятый. Заранее приготовленный медный змеевик нужно поместить в бак. Сделать это без повреждения последнего не получится – его нужно разрезать на две части, а после фиксации змеевика сварить в начальное состояние.

Этап шестой. Затем следует пробурить шахты или траншеи, установить туда трубопровод. По окончании работы необходимо провести пробный запуск системы.

Бурение скважины

Чтобы детальнее ознакомиться с тепловыми насосами, можете посмотреть приведенный ниже видеоматериал.

Обогрев дома тепловым насосом типа «земля-вода»

В тепловом насосе типа «земля-вода» теплообменник может быть представлен двумя видами:

  • горизонтальным коллектором. Это несколько контуров, выполненных из пластиковых труб, которые находятся под слоем почвы, причем следует заметить, что теплообмен более интенсивен во влажных грунтах, а в сухих песчаных снижается. Тепло, которое накапливается в ней (в почве) в процессе солнечного излучения, коллектор отбирает и использует. Чтобы отопление таким геотермальным тепловым насосом было эффективным, в зависимости от характера почвы, ее теплопроводности, геометрии местности необходимо подбирать соответствующую схему укладки труб, например, в виде петли, змейки, зигзага и т. д. Для обогрева дома площадью 150–200 м потребуется трубопровод длиной примерно 400–650 м, уложенный в виде нескольких контуров на глубину 1,2–1,5 м, т. е. ниже уровня промерзания. Для этого понадобится участок площадью приблизительно 300–400 м (чтобы сократить длину трубопровода, снизить гидравлическое давление и уменьшить мощность насоса, прибегают к спиральной укладке труб на глубину 2–4 м), т. е. фактически его площадь должна вд
    вое превосходить площадь отапливаемой постройки. Понятно, что на таком участке можно лишь разбить газон или цветник, не используя его под другие нужды. Устройство горизонтального коллектора обойдется несколько дешевле, да и монтаж его отличается большей простотой, чем закладка теплообменника другого вида;
  • вертикальным грунтовым зондом, для которого необходимо пробурить скважину глубиной от 50 до 200 м. Естественно, что для такого оборудования не понадобится большой участок, но бурильные работы стоят достаточно дорого. Однако и эффективность такого геотермального теплового насоса для дома будет гораздо выше (по сравнению с горизонтальным коллектором разница составит примерно 20 %), поскольку на большой глубине температура почвы тоже более высокая. Зонды могут иметь разную конструкцию, но, как правило, предпочтение отдают U-образной. Зазор между стенками скважины и зондом заполняют раствором – либо буровым, либо бетонным, что не только предохраняет трубы от механических повреждений, но и улучшает теплопередачу.

Схема отопления тепловым насосом «земля-вода»:

  • первый контур с рассолом;
  • второй контур – собственно тепловой насос:
  1. испаритель;
  2. компрессор;
  3. конденсатор;
  4. расширительный клапан;

третий контур – отопительная система.

Чтобы обогреть дом площадью 150–200 м, надо пробурить 5–6 пятидесятиметровых скважин, причем при этом надо соблюдать несколько условий. Во-первых, скважины должны располагаться на расстоянии от дома не менее чем 2 м, иначе его фундамент может пострадать; во-вторых, скважины не должны попасть на одну линию с подземными водами, вследствие чего эффективность теплового насоса резко упадет.

Ниже описано, как работает тепловой насос типа «вода-вода» для отопления загородного дома.

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 м от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. м.


Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится.

Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Принцип действия геотермальных систем

Если вы никогда не прикасались к задней части своего домашнего холодильника, где расположена решетка теплообменника, то попробуйте это сделать. Вы обнаружите, что решетка горячая. Она нагревается оттого что передает наружу тепло из внутреннего пространства, где хранятся продукты. В результате температура внутри снижается, а снаружи тепло рассеивается в помещении кухни. То есть, холодильная машина переносит тепловую энергию из одного места в другое.

Тепловой насос – это та же холодильная машина, только действует наоборот. В том и состоит принцип работы геотермального отопления, чтобы тепло, имеющееся снаружи дома, перенести внутрь для его обогрева. Теоретически любое вещество или тело, чья температура выше абсолютного нуля (минус 273 ºС), содержит тепло в виде энергии движения молекул. Что уж говорить о температуре грунта ниже глубины промерзания, которая всегда постоянна и держится в пределах плюс 5—7 ºС.

Сама по себе температура +7 ºС для обогрева здания непригодна, это понятно. Задача, которую решает геотермальная система отопления, как раз и заключается в том, чтобы взять часть этого тепла, преобразовать и перенести в дом. С этой целью в земле устраивается теплосъемный контур из множества труб, проложенных ниже глубины промерзания. По контуру постоянно движется незамерзающая жидкость, побуждаемая циркуляционным насосом.

Нагревшись до температуры земли, жидкость попадает в теплообменник – испаритель. Там она обменивается теплом со вторым контуром, где циркулирует хладагент (фреон), находящийся под давлением, создаваемым компрессором. Благодаря этому хладагент испаряется при низкой температуре, отбирая большое количество тепла из первичного контура.

Далее, проходя расширительный клапан, фреон поступает во второй теплообменник – конденсатор. При этом его давление падает и хладагент конденсируется, передавая тепло уже третьему контуру – нашей системе отопления. В этом и заключается принцип геотермального отопления, когда система переносит энергию извне в дом с минимальными затратами. Ведь получается, что для ее работы нужна электроэнергия для вращения роторов двигателей компрессора и насосов. В среднем на обогрев частного дома площадью 300 м2 будет использоваться 3 кВт/ч электричества. Подробнее о принципе работы рассказано на видео:

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

  1. Подводный вариант.
  2. Горизонтальная закладка.
  3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Как повысить энергоэффективность системы?

Готовые заводские комплексы хороши тем, что все их конструкционные части и компоненты сбалансированы и подстроены друг под друга по характеристикам. Преимущество самостоятельной организации системы на отдельных агрегатах заключается в том, что каждый контур и рабочий узел можно модернизировать независимо от общей инфраструктуры. Так, многие отказываются от стандартного теплоаккумулятора, заменяя его функцию бетонной стяжкой. В этом случае геотермальное отопление будет работать с минимальными перепадами температур в контуре смесительного бака. Также рекомендуется экспериментировать с хладагентом и применением компрессоров с «плавающей» производительностью. Правильный расчет нагрузки с оптимальным распределением тепла по эксплуатирующим контурам позволит увеличить эффективность системы на 15-20 %, минимизировав при этом затраты на электроснабжение.
