Гидравлический расчет горизонтальной двухтрубной системы отопления – Отопление и утепление – сайт о тепле в вашем доме

Считаем расход теплоты по квадратуре

Для приблизительной прикидки отопительной нагрузки обычно используется простейший тепловой расчет: берется площадь здания по наружному обмеру и умножается на 100 Вт. Соответственно, потребление тепла дачным домиком 100 м² составит 10000 Вт или 10 кВт. Результат позволяет подобрать котел с коэффициентом запаса 1.2—1.3, в данном случае мощность агрегата принимается равной 12.5 кВт.

Мы предлагаем выполнить более точные вычисления, учитывающие расположение комнат, количество окон и регион застройки. Итак, при высоте потолков до 3 м рекомендуется использовать следующую формулу:

Расчет ведется для каждого помещения отдельно, затем результаты суммируются и умножаются на региональный коэффициент. Расшифровка обозначений формулы:

• Q – искомая величина нагрузки, Вт;
• Sпом – квадратура комнаты, м²;
• q – показатель удельной тепловой характеристики, отнесенный к площади помещения, Вт/м²;
• k – коэффициент, учитывающий климат в районе проживания.

Для справки. Если частный дом расположен в полосе умеренного климата, коэффициент k принимается равным единице. В южных регионах k = 0.7, в северных применяются значения 1.5—2.

В приближенном подсчете по общей квадратуре показатель q = 100 Вт/м². Подобный подход не учитывает расположение комнат и разное количество световых проемов. Коридор, находящийся внутри коттеджа, потеряет гораздо меньше тепла, чем угловая спальня с окнами той же площади. Мы предлагаем принимать величину удельной тепловой характеристики q следующим образом:

• для помещений с одной наружной стеной и окном (или дверью) q = 100 Вт/м²;
• угловые комнаты с одним световым проемом – 120 Вт/м²;
• то же, с двумя окнами – 130 Вт/м².

Как правильно подбирать значение q, наглядно показано на плане здания. Для нашего примера расчет выглядит так:

Q = ( х 130 + 21 х 120 + 5 х 100 + 7 х 100 + 6 х 100 + х 130 + 21 х 120) х 1 = 10935 Вт ≈ 11 кВт.

25 Гидравлический расчет трубопроводов системы отопления с искусственной циркуляцией.

Расчетное циркуляционное давление в системе с искусственной циркуляцией складывается из давления ∆р_нас, создаваемого насосом, и естественного давления ∆р_е

где Б– коэффициент, определяющий долю максимального естественного давления, которую целесообразно учитывать в расчетных условиях; для двухтрубных и однотрубных горизонтальных систем 0,4-0,5, для одно-трубных 1.

– давление возникающее за счет охлаждения воды в отопительных приборах;

– давление вызываемое охлаждением воды в теплопроводах.

Гидравлический расчет выполняют по пространственной схеме системы отопления, вычерчиваемой обычно в аксонометрической проекции. На схеме системы выявляют циркуляционные кольца, делят их на участки и наносят тепловые нагрузки. В циркуляционное кольцо могут быть включены один (двухтрубная система) или несколько (однотрубная система) отопительных приборов и всегда теплогенератор, а также побудитель циркуляции теплоносителя в насосной системе отопления.

Участком называют трубу постоянного диаметра с одним и тем же расходом теплоносителя. Последовательно соединенные участки, образующие замкнутый контур циркуляции воды через теплогенератор, составляют циркуляционное кольцо системы.

Порядок расчета гидравлических параметров отопления

Отопление на плане дома

На первом этапе вычисления параметров системы отопления следует составить предварительную схему, на которой указывается расположение всех компонентов. Таким образом определяется общая протяженность магистралей, рассчитывается количество радиаторов, объем воды, а также характеристики отопительных приборов.

Как сделать гидравлический расчет отопления, не имея опыта подобных вычислений? Следует помнить, что для автономного теплоснабжения важно правильно подобрать диаметр труб. Именно с выполнения этого этапа и следует начать вычисления

Определение оптимального диаметра труб

Виды труб для отопления

Самый упрощенный гидравлический расчет системы отопления включает в себя только вычисление сечения трубопроводов. Нередко при проектировании небольших систем обходятся и без него. Для этого берут следующие параметры диаметров труб в зависимости от типа теплоснабжения:

• Открытая схема с гравитационной циркуляцией. Трубы диаметром от 30 до 40 мм. Такое большего сечение необходимо для уменьшения потерь при трении воды о внутреннюю поверхность магистралей;
• Закрытая система с принудительной циркуляцией. Сечение трубопроводов варьируется от 8 до 24 мм. Чем оно меньше, тем больше давление будет в системе и соответственно – уменьшится общий объем теплоносителя. Но при этом возрастут гидравлические потери.

Если в наличии есть специализированная программа для гидравлического расчета системы отопления – достаточно заполнить данные о технических характеристиках котла и перенести отопительную схему. Программный комплект определит оптимальный диаметр труб.

Таблица выбора внутреннего диаметра трубопроводов

Полученные данные можно проверить самостоятельно. Порядок выполнения гидравлического расчета двухтрубной системы отопления вручную при вычислении диаметра трубопроводов заключается в вычислении следующих параметров:

• V – скорость движения воды. Она должна быть в пределах от 0,3- до 0,6 м/с. Определятся производительностью насосного оборудования;
• Q – тепловой поток. Это отношение количества тепла, проходящего за определенный промежуток времени – 1 секунду;
• G – расход воды. Измеряется в кг/час. Напрямую зависит от диаметра трубопровода.

В дальнейшем для выполнения гидравлического расчета систем водяного отопления понадобиться узнать общий объем отапливаемого помещения — м³. Предположим, что это значение для одной комнаты равно 50 м³. Зная мощность котла отопления (24 кВт) вычисляем итоговый тепловой поток:

Q=50/24=2,083 кВт

таблица расхода воды в зависимости от диаметра трубы

Затем для выбора оптимального диаметра труб нужно воспользоваться данными таблицы, составленными при выполнении гидравлического расчета системы отопления в Excel.

В этом случае оптимальный внутренний диаметр трубы на конкретном участке системы составит 10 мм.

В дальнейшем для выполнения примера гидравлического расчета системы отопления можно узнать ориентировочный расход воды, который засвистит от диаметра трубы.

Учет местных сопротивлений в магистрали

Пример гидравлического расчета отопления

Не менее важным этапом является расчет гидравлического сопротивления отопительной системы на каждом участке магистрали. Для этого вся схема теплоснабжения условно разделяется на несколько зон. Лучше всего сделать вычисления для каждой комнаты в доме.

В качестве исходных данных для внесения в программу для гидравлического расчета системы отопления понадобятся следующие величины:

• Протяженность трубы на участке, м.п;
• Диаметр магистрали. Порядок вычислений описан выше;
• Требуемая скорость теплоносителя. Также зависит от диаметра трубы и мощности циркуляционного насоса;
• Справочные данные, характерные для каждого типа материала изготовления – коэффициент трения (λ), потери на трении (ΔР);
• Плотность воды при температуре +80°С составит 971,8 кг/м³.

При проведении этой работы нужно помнить, что чем меньше выбранный участок отопления, тем точнее будут данные общих параметров системы. Так как сделать гидравлический расчет теплоснабжения с первого раза будет затруднительно – рекомендуется провести ряд вычислений для определенного промежутка трубопровода. Желательно, чтобы в нем было как можно меньше дополнительных приборов – радиаторов, запорной арматуры и т.д.

Области применения петли Тихельмана

Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

Схема для частного дома и компоненты

Обустройство двухконтурного отопления предполагает наличие ряда обязательных элементов:

• отопительного котла (ограничений по виду топлива нет),
• расширительного бачка,
• фильтра,
• радиаторов,
• труб и соединительных переходников для разветвления (фитингов),
• термостатических клапанов для радиаторов,
• предохранительных клапанов,
• температурного манометра,
• воздухоотводящих клапанов автоматического типа,
• кранов и регулирующих вентилей, предназначенных для отключения радиаторов от магистрали отопления и слива с них воды,
• прибор для балансировки отопления.

При необходимости обустройства циркуляции принудительного характера также понадобится циркуляционный насос.

Гидравлическая увязка

Балансировка перепадов давления в отопительной системе выполняется посредством регулирующей и запорной арматуры.

Гидравлическая увязка системы производится на основании:

• проектной нагрузки (массового расхода теплоносителя);
• данных производителей труб по динамическому сопротивлению;
• количества местных сопротивлений на рассматриваемом участке;
• технических характеристик арматуры.

Установочные характеристики – перепад давления, крепление, пропускная способность – задаются для каждого клапана. По ним определяют коэффициенты затекания теплоносителя в каждый стояк, а затем – в каждый прибор.

Потери давления прямо пропорциональны квадрату расхода теплоносителя и измеряются в кг/ч, где

S – произведение динамического удельного давления, выраженного в Па/(кг/ч), и приведенного коэффициента для местных сопротивлений участка (ξпр).

Приведенный коэффициент ξпр является суммой всех местных сопротивлений системы.

Система с принудительной циркуляцией

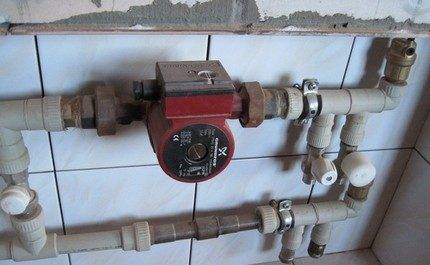

За циркуляцию в такой системе отвечает насос, разгоняющий теплоноситель до большой скорости. За счет этого помещение обогревается быстрее, а батареи получают жидкость приблизительно одной температуры, что позволяет, в том числе экономить средства на повторном нагревании остывшей жидкости.

• Самодельные котлы отопления — лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)

• Ремонт теплообменников — эксплуатация, обслуживание, съем, монтаж и замена водоснабжения (120 фото и видео)

• Смесительный узел для отопления — виды, назначение, подключение и применение в системе отопления (80 фото)

Как отмечалось ранее, в системе с принудительной циркуляцией есть возможность использования терморегуляторов на каждой батарее, а ремонт вышедших из строя радиаторов позволяет не отключать всю систему.

Установка этой системы легче, так как в наклоне труб просто нет необходимости.

Еще одним минусом являются траты на установку системы и расходы на электроэнергию.

Кольцо Тихельмана

При использовании подключения петли Тихельмана необходимо использовать нижнюю разводку. Чаще всего она располагается в открытом положении по стенам, но иногда ее проводят скрытым способом по полу. Специалисты предлагают еще один способ установки: конструкцию устанавливают перед перекрытием, закрыв при этом коммуникации натяжным потолком или в подвал, а уже соединения труб подвести к нагревательному прибору.

• Контур отопления установлен так, что имеет форму кольца;
• Используется специфический способ подключения батареи: если радиатор первый на трубе подачи, то он будет заканчивать обратную часть. Этот же принцип работает и в обратной последовательности: последняя батарея подающей линии станет первой для обратной.
• Если проследить за движением воды в обоих трубопроводах, то можно заметить единое направление. Этот принцип действия и дал второе название схемы «попутная».

Один из главных плюсов этой системы – гидравлическое равновесие, которое становится практически идеальным. Теплоноситель распределяется таким образом, то проходит одинаковое расстояние. Конструкция может работать при использовании 10 и более радиаторов с минимальной балансировкой.

Петля Тихельмана, схема монтирования

Плюсы и минусы двухтрубных разводок

Для начала необходимо рассмотреть положительные характеристики использования двухтрубных схемы:

• Самотечная схема не зависит от состояния электричества. Однако в этом случае придется подобрать электронезависимый вид котла, а также дополнительно требуется обвязка без подключения к общей сети.
• Тупиковая система – это один из лучших аналогов однотрубных системы. В качестве ее основных преимуществ специалисты выделяют простой монтаж и универсальность. Именно благодаря этим качеством установить систему можно самостоятельно без помощи профессионалов.
• Как уже упоминалось ранее, система петли Тихельмана характеризуется идеальным гидравлическим балансом, а также возможность работать с большим количеством радиаторов.
• Если вам необходимо выбрать способ для скрытой установки труб и автоматизировать работу всей системы, то лучшим вариантом станет коллекторная разводка.
• В самотечных системах также выделяют такие достоинства, как возможность удаления излишек воздуха без дополнительных клапанов и простое заполнение теплоносителем.

Однако идеальных систем не бывает, поэтому нужно также рассмотреть недостатки приведенных алгоритмов:

• Если устанавливать систему с естественной циркуляцией, то придется потратить значительную сумму. Кроме того, она обладает большими габаритами. Очень сложно установить скрытую прокладку, поскольку большая часть всех деталей останется на видном месте.
• При монтаже петли Тихельмана разводка может проходить через дверные проемы. Чтобы справится с этой проблемой, нужно конструировать обходные петли.

Динамические параметры теплоносителя

Переходим к следующему этапу расчетов – анализ потребления теплоносителя. В большинстве случаев система отопления квартиры отличается от иных систем – это связанно с количеством отопительных панелей и протяженностью трубопровода. Давление используется в качестве дополнительной “движущей силы” потока вертикально по системе.

В частных одно- и многоэтажных домах, старых панельных многоквартирных домах применяются системы отопления с высоким давлением, что позволяет транспортировать теплоотдающее вещество на все участки разветвлённой, многокольцевой системы отопления и поднимать воду на всю высоту (до 14-ого этажа) здания.

Напротив, обычная 2- или 3- комнатная квартира с автономным отоплением не имеет такого разнообразия колец и ветвей системы, она включает не более трех контуров.

А значит и транспортировка теплоносителя происходит с помощью естественного процесса протекания воды. Но также можно использовать циркуляционные насосы, нагрев обеспечивается газовым/электрическим котлом.

Рекомендуем применять циркуляционный насос для отопления помещений более 100 м2. Монтировать насос можно как до так и после котла, но обычно его ставят на “обратку” – меньше температура носителя, меньше завоздушенность, больше срок эксплуатации насоса

Специалисты в сфере проектирования и монтажа систем отопления определяют два основных подхода в плане расчёта объёма теплоносителя:

1. По фактической емкости системы. Суммируются все без исключения объёмы полостей, где будет протекать поток горячей воды: сумма отдельных участков труб, секций радиаторов и т.д. Но это достаточно трудоёмкий вариант.
2. По мощности котла. Здесь мнения специалистов разошлись очень сильно, одни говорят 10, другие 15 литров на единицу мощности котла.

С прагматичной точки зрения нужно учитывать, тот факт что наверное система отопления будет не только подавать горячую воду для комнаты, но и нагревать воду для ванной/душа, умывальника, раковины и сушилки, а может и для гидромассажа или джакузи. Этот вариант попроще.

Поэтому в данном случае рекомендуем установить 13,5 литров на единицу мощности. Умножив этот число на мощность котла (8,08 кВт) получаем расчётный объём водяной массы – 109,08 л.

Вычисляемая скорость теплоносителя в системе является именно тем параметром, который позволяет подбирать определённый диаметр трубы для системы отопления.

Она высчитывается по следующей формуле:

V = (0,86*W*k)/t-to,

где:

• W – мощность котла;
• t – температура подаваемой воды;
• to – температура воды в обратном контуре;
• k – кпд котла (0,95 для газового котла).

Подставив в формулу расчетные данные, имеем: (0.86 * 8080* 0.95)/80-60 = 6601,36/20=330кг/ч. Таким образом за один час в системе перемещается 330 л теплоносителя (воды), а ёмкость системы около 110 л.

Схема двухтрубной системы отопления

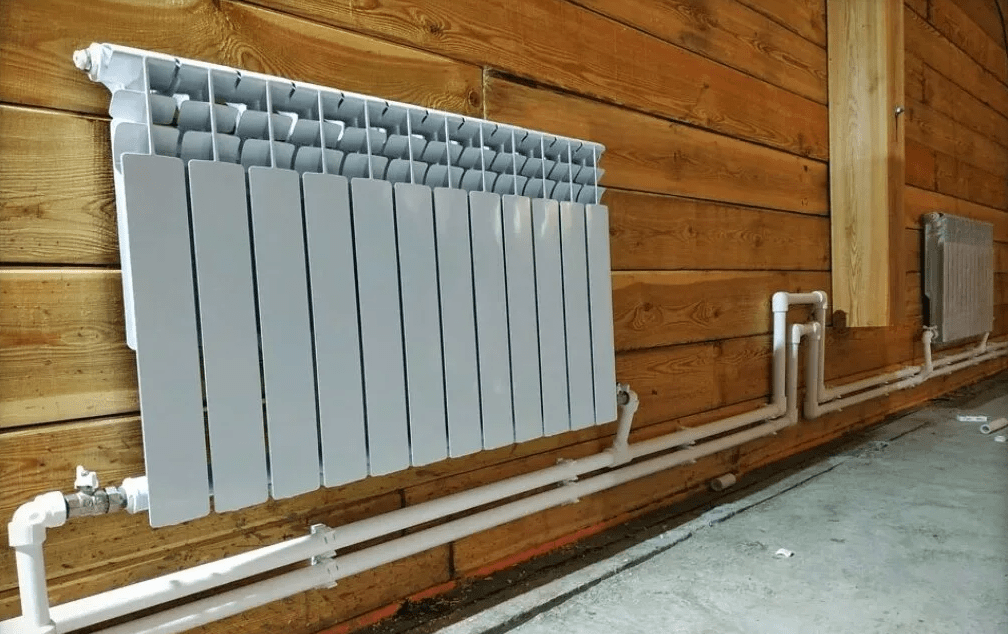

Устройство системы отопления с принудительной циркуляцией может быть разным, что зависит от особенностей конкретного здания. Двухконтурная система отопления с принудительной циркуляцией может различаться направлением установки стояков: вертикальные или горизонтальные. Двухтрубная схема первого типа имеет следующие плюсы:

• Позволяет подключать каждый этаж двухэтажного дома к стояку по отдельности;
• Вертикальная установка предотвращает образование воздушных пробок.

Минусы вертикальной разводки ограничиваются только тем, что монтаж системы водяного отопления своими руками имеет увеличенную стоимость.

Горизонтальная система отопления частного дома используется чаще в зданиях с одним этажом. Радиаторы подключаются к такой системе двумя путями:

• Лучевым или коллекторным;
• Последовательным.

Двухтрубная система с верхней разводкой всегда вертикальна, а радиаторы в ней подключаются параллельно. В такой системе отопления двухэтажного дома обязательно должен присутствовать расширительный бак, монтирующийся в верхней точке подающего контура. Трубы обоих контуров должны устанавливаться с небольшим отклонением от горизонтали по ходу течения воды.

Схема работы системы с принудительной циркуляцией такова: насос гонит нагретый теплоноситель на чердак двухэтажного дома, откуда вода спускается в нижние помещения по подающему контуру, попадая в радиаторы. Отдав в них свое тепло, вода утекает обратно в котел по обратке, трубы которой расположены ниже уровня установки батарей.

Двухтрубная система отопления с нижней разводкой отличается от предыдущего типа тем, что подводящий контур прокладывается своими руками рядом с отводящими трубами, вода подается снизу. Нижняя разводка применяется редко из-за того, что она имеет существенные минусы. В системе с нижней разводкой неизбежно образование воздушных пробок, что обусловливает необходимость снабжения всех конечных радиаторов кранами Маевского, через которые воздух должен стравливаться каждую неделю.

Системы отопления с принудительной циркуляцией могут отличаться направлением течения теплоносителя. По этому признаку система бывает тупиковая и прямолинейная:

• При попутном движении направление приводящего и обратного потоков совпадает;
• Тупиковая циркуляция теплоносителя предполагает разнонаправленный ток воды.

Состоит двухконтурная система отопления с нижней или верхней разводкой из следующих элементов:

1. Нагревательного котла;
2. Радиаторов;
3. Труб и трубопроводного фильтра;
4. Расширительного бака;
5. Арматуры для балансировки – вентилей, кранов, клапанов;
6. Насоса в случае с принудительной циркуляцией;
7. Группы безопасности и манометров.

Для того чтобы застройщик мог выбрать лучшую отопительную систему (СО), необходимо разобраться:

• что должна обеспечивать двухтрубная система отопления одноэтажного дома;
• какие затраты готов понести заказчик.

Нужно найти наиболее экономически выгодную схему обогрева, которая отвечает требованиям владельца дома. С требованиями, обычно, все просто, СО должна быть:

• надежна и аварийно устойчива;
• эстетична;
• проста в обслуживании и эксплуатации;
• ремонтопригодна;

обеспечивать комфортную температуру по всему зданию;

Стоимость СО напрямую зависит от стоимости материалов и оборудования, сложности монтажных работ. Чтобы каждый владелец частного дома смог выбрать вариант обогрева исходя из запросов и толщины кошелька, рассмотрим несколько схем, наиболее привлекательных по экономическим и качественным характеристикам.

Сразу хотелось бы ответить на вопрос, почему в этой статье, в качестве рекомендованного обогрева рассматривается только двухтрубный? Дело в том, что все остальные типы отопительных систем, не отвечают всем требованиям перечисленным выше. Например, недостатком однотрубной является сложность балансировки и создание одинаковой температуры на каждом радиаторе.

Сильные и слабые стороны двухтрубной системы

Популярность данной разновидности отопления обусловлена следующими преимуществами:

1. Равномерное распределение тепловой энергии между радиаторами.
2. Возможность изменять интенсивность теплоотдачи на любом радиаторе независимо от работы всей системы.
3. Возможность обслуживания любого участка контура без отключения всей системы.
4. Малое гидравлическое сопротивление контура (по сравнению с однотрубной системой) позволяет обойтись менее мощным циркуляционным насосом.

1. Пролегающая над батареями отопления подающая магистраль всегда находится на виду, что несколько портит интерьер.
2. Протяженность трубопроводов по сравнению с однотрубной системой увеличена в два раза.

Относительно последнего пункта можно особо не беспокоиться.

Действительно, из-за наличия второй магистрали длина труб удвоена, но зато диаметр их по причине небольшого гидравлического сопротивления (обусловлено параллельным подключением радиаторов) уменьшен.

Кроме того, при наличии «обратки» в наиболее удаленных от котла участках не приходится «городить» увеличенное количество радиаторов, как это приходится делать в случае с однотрубной системой. Так что, если двухтрубный вариант и является более затратным, то совсем не на много.

Монтаж системы

При монтаже конструкции следует придерживаться определенных правил:

• любая двухтрубная система включает в себя 2 контура: верхний служит для подачи горячего теплоносителя к радиаторам, нижний − для отвода охлажденного;
• трубопровод должен иметь небольшой наклон в сторону конечного радиатора;
• трубы обоих контуров должны быть параллельными;
• центральный стояк необходимо утеплять для предотвращения тепловых потерь при подаче теплоносителя;
• в реверсивных двухтрубных системах необходимо предусмотреть несколько кранов, с помощью которых возможен слив воды из устройства. Это может понадобиться при ремонтных работах;
• при проектировании трубопровода нужно предусмотреть наименьшее возможное число углов;
• расширительный бачок должен устанавливаться в самом высоком месте системы;
• диаметры труб, кранов, сгонов, соединений должны совпадать;
• при монтаже трубопровода из тяжелых стальных труб для их поддержки нужно установить специальные крепежи. Максимальное расстояние между ними составляет 1,2 м.

Как сделать правильное подключение радиаторов отопления, которое позволит обеспечить максимально комфортные условия в квартире? Монтируя двухтрубные системы отопления, необходимо придерживаться такой последовательности:

1. От отопительного котла отводится центральный стояк системы отопления.
2. В самой высокой точке центральный стояк заканчивается расширительным бачком.
3. От него по всему зданию разводятся трубы, которые подводят горячий теплоноситель к радиаторам.
4. Для отвода охлажденного теплоносителя от радиаторов отопления при двухтрубной конструкции прокладывается параллельный подводящему трубопровод. Его необходимо подключить к нижней части отопительного котла.
5. Для систем с принудительной циркуляцией теплоносителя нужно предусмотреть электрический насос. Он может быть установлен в любой удобной точке. Чаще всего его монтируют недалеко от котла, возле точки входа или выхода.

Подключение радиатора отопления не такой уж сложный процесс, если подойти к этому вопросу скрупулезно.

Двухтрубная схема

Отопление дома двухтрубной схемой предполагает последовательное подключение радиаторов. Магистрали при этом общие для всех отопительных приборов.

Двухтрубная попутная (петля Тихельмана)

Движение теплоносителя в прямом и обратном контурах происходит в одну сторону. Обратный контур начинается с первого радиатора, а подающий заканчивается последним. Правильное движение теплоносителя организуется за счет подбора диаметра трубопроводов. Используя петлю Тихельмана можно добиться равномерного прогрева помещений.

Двухтрубная тупиковая

Отличается от предыдущего вида разнонаправленным движением теплоносителя в прямом и обратном контуре и состоит из нескольких ветвей (плечей). Последний радиатор в каждой ветке является тупиковым. От этого радиатора начинается обратный контур.

Двухтрубная тупиковая схема системы отопления сложнее в реализации, чем попутная. Необходимо внимательное выполнение расчета гидравлической составляющей системы. Кроме того, необходимо соблюдать равенство нагрузки каждого плеча. Каждое плечо рекомендуется укомплектовывать не более чем пятью отопительными приборами.

Достоинства двухтрубных систем – низкая цена реализации и надежность работы (по сравнению с однотрубными).

Из недостатков можно выделить – необходимость большого количества соединений отопительных труб. Это значительно уменьшает надежность системы, и особенно критично при скрытой прокладке.

Кроме того, отсутствует возможность индивидуальной настройки каждого отопительного прибора в отдельности, что часто не позволяет установить требуемую температуру в конкретном помещении.

При двухтрубной разводке магистрали могут быть проложены, как открыто, так и скрыто. В первом случае обычно используются трубы из меди или полипропилена, во втором — из поперечно сшитого полиэтилена. Поперечно сшитый полиэтилен применяется по причине повышенной надежности соединения трубы с фитингом.

Двухтрубное отопление: плюсы и минусы

Двухтрубная система отопления эффективна для частного дома. Данные конструкции стали более популярны. Сложность монтажа и чуть больший расход материалов окупаются явными преимуществами.

Плюсы двухтрубного отопления:

1. Каждый радиатор получает одинаково нагретый теплоноситель, повышая температуру воздуха в помещении.
2. Возможность регулировать тепло каждой батареи, установив термостат.
3. При поломке одной из систем, провести ремонт можно без остановки отопления. Для этого необходимо вмонтировать запорные элементы.
4. Для монтажа можно использовать трубы небольшого диаметра, значительно экономя денежные средства.
5. Установка в помещении любой площади.

Отличительной особенностью системы является подключение к каждому радиатору 2 труб. Через первую тепло попадает в батарею, вторая выводит охлажденную жидкость из устройства. Данная конструкция позволяет эффективно отапливать помещение.

Монтаж двухтрубной системы отопления

Использование двухтрубной системы отопления частного дома является гарантом обеспечения определенной температуры радиаторов. Причем в каждом радиаторе температура будет одинаковая.

При монтаже двухтрубной системы следует учитывать следующие правила:

• подающую ветку системы следует располагать выше отводящей;
• отводящий трубопровод должен быть расположен параллельно подающему;
• расширительный бак нужно устанавливать выше отопительного котла;
• в случае использования естественной циркуляции подающий трубопровод необходимо располагать под уклоном, который должен быть в сторону последнего радиатора;
• замыкающие отопительные приборы должны быть оснащены вентилями для спуска воды;
• в схеме системы полностью исключаются прямые углы, которые могут стать причиной воздушных пробок;
• при установке расширительного бака на чердаке нужно позаботиться об утеплении помещения;
• диаметры труб и элементов должны полностью соответствовать друг другу;
• крепления трубопровода системы должны соответствовать действующим нормам.

Монтаж системы необходимо начинать с установки котла. После он соединяется с расширительным баком и коллектором. После этого нужно сам коллектор соединить с каждым отдельным радиатором. После чего монтируется отводящий трубопровод. В случае использования циркуляционного насоса нужно учитывать, что ему противопоказано воздействие высокой температуры. Его нужно устанавливать именно в отводящий трубопровод.

Материал для трубопровода системы может быть различным и полностью зависит от предпочтений владельца

Также следует обращать внимание на гидравлические расчеты

Несмотря на сложность монтажа, а также использование большого количества труб, высокая эффективность системы делает ее более популярной, чем однотрубная система отопления.

Преимущества и недостатки

К плюсам двухтрубного варианта отопления относится несколько основных моментов.

• Равномерный обогрев помещения. Пожалуй, это одно из главных достоинств. Благодаря тому, что радиаторы подсоединены к магистрали не последовательно, теплоноситель не должен пройти каждую батарею, прежде чем нагреть последнюю. Горячая вода попадает в радиаторы независимо друг от друга. Это даёт возможность иметь в последней батарее такую же температуру, как и в первой. Таким образом, поддерживается одинаковая температура во всех комнатах здания.
• Ремонт – это ещё один плюс. Каждый радиатор можно отдельно демонтировать или чинить. Такая возможность, появляется благодаря тому, что батареи не зависят друг от друга.
• Регулировка температурного режима. Двухтрубная система даёт возможность регулировать температуру каждого радиатора, не влияя при этом на остальные. Можно легко повысить или понизить тепло в любой комнате.
• Экономия энергии. Значительно уменьшается расход топлива, когда не нужно сильно разжигать котёл, ради хорошего прогрева последней комнаты. А если меньше затрачивается энергии, то и меньше денег.

Это лишь несколько достоинств такой системы. Но надо учесть и недостатки.

• Стоимость материала. Для того, чтобы смонтировать эту систему, потребуется больше материала, чем, для более дешёвой однотрубной системы. А это означает, что понадобится вложить больше средств.
• Трудоёмкий монтаж. Для установки всего необходимого оборудования, придётся потратить больше времени и сил. Также, надо сделать правильные расчёты.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.

   При лучевой разводке коллектор желательно расположить в центре дома

3. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
4. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
5. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.
