Гидрострелка для отопления: принцип работы, назначение и расчеты

Схема изготовления гидрострелки для отопления своими руками

Самостоятельно изготовить гидрострелку непросто. Сначала следует составить схему и предварительные расчеты. Кроме того, необходимо владеть навыками сварочных и слесарных работ.

Пошаговый процесс изготовления разделителя на 6 выходов поможет в данном вопросе:

ФотоОписание работ
Перед началом работы нужно подготовить следующие материалы и инструменты: 2 дюймовые резьбы для основного контура и 6 резьб на ¾ для контура отопительной системы, профильную трубу 80 с толщиной стенки 3 мм, дюймовую трубу 25, профильную трубу 20×20, 2 квадратные шайбы на торцы, 2 стальные резьбы, сварочный аппарат с электродами,  болгарку, 2 металлические коронки 25 и 29 диаметра, сверло 8,5 мм, быстро сохнущую грунтовку и молотковую краску.
Отрезаем кусок трубы квадратного сечения размером 900 мм.
Сверлим предварительные отверстия многоступенчатым сверлом по заранее нанесенным отметкам. На одной стороне расстояние от края 50×150×150×200×150×150×50, на противоположной стороне 325×250×325. Этого достаточно для котла, работающего на твердом топливе.
Отверстия расширяем коронкой 25 диаметра. Аналогично выполнятся отверстия коронкой 29 диаметра.
Готовые отверстия в трубе.

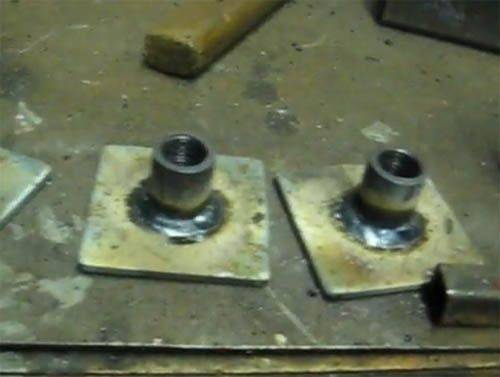

Привариваем стальные муфты к шайбам
На данном этапе муфты с заглушками необходимо зачистить.
Шайбы к торцам привариваются в 2 этапа. Сначала прихватываются в нескольких точках, затем выполняется основной сварочный шов. После чего все необходимо зачистить.
К выполненным отверстиям на трубе аналогичным образом привариваются резьбы, после чего трубу необходимо зачистить.
По окончанию процесса необходимо провести испытание. Для этого на все резьбы накручиваются заглушки, и система подключается к насосу с показаниями манометра 7,2 атмосферы.
После проведенных испытаний, гидрострелку необходимо прогрунтовать и покрасить. Пока сохнет краска, можно приготовить крепления для разделителя.

Данный процесс наглядно можно посмотреть на мастер-классе профессионального специалиста:

Watch this video on YouTube

Изготовить гидрострелку из полипропилена своими руками еще проще. Для этого необходимы специальные инструменты для резки пластика и специальный аппарат для сварки.

Схема гидравлического разделителя

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

  • сталь с небольшим количеством углерода;
  • полипропилен;
  • нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

  • полипропиленовая труба соответствующего диаметра;
  • несколько тройников для патрубков;
  • две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

  • полипропилен можно легко покрасить термостойкой краской с наружной стороны;
  • пластиковые модели значительно дешевле металлических аналогов;
  • КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
  • кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
  • стабилизация давления в системе;
  • останавливает гидроудары и предотвращает выход из строя всей системы;
  • экономит топливо, повышает производительность котла;
  • работа может происходить с котлами до 35 кВт максимальной мощности;
  • в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

  • полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
  • для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
  • диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Принцип работы

Существует три возможных варианта работы:

  1. Расход теплоносителя за единицу времени через котел (Q1) равен его расходу через систему отопления (Q2). Производительность при этом: Q1=Q2. Температура воды на выходе из котла и на входе в контур одинаковая. В гидрострелке отсутствует вертикальное направление потока, но на практике такое бывает крайне редко. Конструкция при этом имеет достаточный уровень суммарной мощности.
  2. Производительность котла намного выше, чем требуемая для системы отопления: Q1>Q2. В этом случае внутри гидрострелки образуется вертикальный поток воды сверху вниз, его часть переходит в линию обратки. Температура жидкости на входе в котел увеличивается, и автоматическая система начинает понижать подачу топлива, что переводит систему в экономный режим функционирования. Подобная схема характерна для летнего периода, когда не требуется отопление, а котел работает исключительно в режиме горячего водоснабжения (ГВС).
  3. Производительности котла недостаточно для системы отопления: Q1<Q2. В этой схеме в гидрострелке возникает вертикальный поток направленный снизу вверх, при котором часть потока с обратки направляется в поток подачи. Температура воды на входе в контур снижается, а ее объем возрастает. Подобный вариант рационально использовать для систем с большим количеством потребителей, например, для радиаторного отопления, теплого пола, ГВС и других.

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

  • Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
  • Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

  • Тепловой мощности котла.
  • Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

  • Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
  • Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

  • Пленочный теплый пол с инфракрасным излучением
  • Альтернативные источники отопления для частного дома — что выбрать?
  • Для чего нужен байпас в системе отопления?
  • Гофрированные нержавеющие трубы для отопления

Назначение и принцип работы гидрострелки

При большом количестве потребителей теплоносителя, там, где приборы смонтированы на втором, а иногда и на третьем этажах.  Для нормального функционирования отопления приходится устанавливать несколько насосов, для контуров:

  • котла;
  • радиаторов отопления;
  • теплого пола;
  • водонагревателя с косвенным нагревом.

Надежным моментом является монтаж гидрострелки, которая разделяет отопительную систему не только на отдельные контуры, но и помогает устроить отдельный контур отопительного котла.

Гидравлический разделитель обеспечивает нужный расход теплоносителя для каждого циркуляционного насоса. И этот расход не зависит от производительности насосов, то есть гидрострелка играет роль гидравлической развязки насосов системы отопления.

Режимы работы

При использовании гидрострелки в системе отопления очень важно правильно подобрать  производительность циркуляционных насосов. Сравнивать необходимо мощность насоса в контуре котла с суммарной мощностью насосов во всех контурах отопления

В зависимости от результатов сравнения этих двух величин вы получите, гидрострелка будет работать в одном из трех режимов.

  1. Идеальный. Насос контура котла прокачивает ровно столько же теплоносителя, как и вся отопительная система. Получить такой вариант сложно и встречается редко.

  1. Не желательный и даже опасный. Возникает если производительности насосов подобраны не правильно. Суммарная мощность контуров больше мощности насосов на контуре котла. Для компенсации разности воды в отопление будет подаваться вода с обратки. Такая ситуация приведет к выходу из строя отопительного котла.

  1. Нормальный режим работы. Достигается если производительность насоса котла больше производительности всех контуров. В таком случае часть горячего теплоносителя будет возвращаться обратно в котел, повышая температуру обратки. Такой режим продлит срок работы котла.

В каких случаях устанавливается гидрострелка

Гидравлический разделитель обязателен, если в системе отопления используются два котла и более, работающие в каскаде. В таком случае гидрострелка обеспечит оптимальную работу системы отопления.

Также нормальная работа устройства позволяет повысить температуру обратки. В результате разница между подачей и обраткой уменьшается. Это не позволяет конденсироваться влаге на внешней стороне теплообменника. Таким образом, металлические части котла не подвергаются коррозии и котёл служит дольше.

Гидравлическая стрелка применяется также, когда в системе отепления более трех контуров. Как бы вы не старались подобрать параметры насосов, вам не удастся достичь стабильной работы системы.

При наличии теплых водяных полов. Даже подключение его через коллектор и смесительный узел не даст нужного результата. Это приведет к дополнительной нагрузке на циркуляционный насос. Это значительно сократит его срок службы.

Не обойтись без гидравлического разделителя и в случае использования автоматической регулирующей аппаратур — терморегулятора для радиаторов отопления.

Устройство и принцип действия гидрострелки

Классическое устройство гидрострелки – полый сосуд, имеющий две пары патрубков. Первая пара служит для подключения котла (или каскада котлов), вторая – для присоединения системы потребления. Внутренний объем сосуда круглого или прямоугольного сечения служит зоной гидравлического разделения, разряжения и смешивания потоков разнотемпературных теплоносителей.

В верхней части устройства устанавливают воздухоотводчик, нижняя служит грязеуловителем. В гидрострелке циркулирует два потока теплоносителя – поток котлового (первичного) контура и поток системы потребления (вторичного контура). При различных режимах работы оборудования величина потоков меняется. Происходит либо прямая подача от котла, либо смешивание потоков с разной температурой.

Гидрострелка подбирается из расчета снижения скорости теплоносителя до диапазона 0,1 – 0,2 м/с. Прим этой скорости практически отсутствует гидравлическое сопротивление, гидродинамический режим принимает ламинарный характер, происходит наиболее качественный тепломассообмен между контурами.

Контур циркуляции котла практически не зависит от вторичного контура, режим работы котла приобретает стабильный, ровный характер. Вторичный контур получает теплоноситель с равной температурой для всех ветвей, необходимое его количество отбирается собственными насосами.

Отключение, изменение режима работы любой зоны отопительного оборудование приобретает лишь косвенное влияние на работу котла и системы в целом. Обеспечивается гидравлическое разделение, снижающее нагрузку на теплогенератор, отопительные приборы, насосное оборудование, коммуникации.

Гидравлический разделитель имеет три режима работы:

 Режим 1.  Прямой тепломассообмен потоков теплоносителя первичного и вторичного контура. Стабильная тепловая нагрузка потребления равна постоянному значению тепловой мощности котлоагрегата. Смешивания теплоносителей практически не происходит, движение приобретает ламинарный режим, происходит отделение воздуха, примесей и так далее. Режим работы котла – постоянный, на средней нагрузке.

 Режим 2.  Котел работает с максимальной нагрузкой, при этом не может обеспечить все потребности системы. Происходит полная передача потока из первичного контура котла с подмешиванием воды из обратки вторичного контура. При этом общая температура снижается для всех потребителей.

 Режим 3.  Оптимальный режим работы характеризуется наличием необходимой тепловой мощности котла, обеспечением экономного, «щадящего» режима работы. В этом режиме происходит смешивание прямого и обратного потоков первичного контура, температура поднимается. Котел останавливается при достижении заданной температуры, режим его работы приобретает циклический характер.

Гидравлический разделитель имеет и более сложные конструктивные конфигурации. Устройство оснащается сетчатыми элементами в верхней зоне для качественного отделения воздуха. Внутри изделия выполняются перфорированные перегородки вертикального или горизонтального направления для более эффективного разделения потоков.

Гидрострелки часто комбинируются с распределительными коллекторами. При этом коллекторы иногда входят в конструкцию моноблока, могут подключаться независимые.

Производятся изделия в виде комбинации разделителя и коллектора. При этом реализуется зонный температурный отбор теплоносителя для различных отопительных блоков.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

В процессе эксплуатации индивидуальной системы отопления возникают проблемы, связанные с несоответствием объема потребления и производительностью котла. В некоторых режимах не исключено получение сигналов от датчиков температуры, которые повысят мощность до максимальных значений. При одновременном недостаточном потреблении носителя вторичным контуром чрезмерно возрастут тепловые нагрузки. Подобные ситуации повышают вероятность аварий.

При поломках понадобится помощь специалистов

Для описания другой ситуации необходимо предположить, что установленная техническим паспортом производительность котла составляет 50 л/мин. при том, что необходимо подключить радиаторы отопления с потреблением в два раза больше. Увеличить так сильно мощность без чрезмерных нагрузок на оборудование не получится.

Следующая проблема – это взаимное влияние разных видов потребителей (теплых полов, внешнего бойлера, нескольких групп радиаторов). Для их нормального функционирования нужны разные объемы и температуры теплоносителя.

Решать подобные задачи с применением дополнительных датчиков и настроек можно. Но это приведет к значительному усложнению конструкции и снижению общего уровня надежности. На практике опытные специалисты рекомендуют применять элегантное инженерное решение, которое подробно рассмотрено в данной статье.

Принципы работы гидрострелок в системах отопления и основные функции

Основным назначением этого устройства является ограничение, а в идеальном варианте – исключение  гидродинамического влияния разных контуров в системе отопления друг на друга. Для этого используют специальные емкости, которые вставляют в разрыв между двумя контурами.

Типичные гидрострелки в форме цилиндра и куба в разрезе

На этой картинке изображен схематически набор оборудования с двумя насосами и подключенными радиаторами.

Система с двумя контурами

Здесь Q1 и Q2 – это расходы воды в каждом контуре. При равенстве этих величин происходит перемещение жидкости по общему полному контуру, как показано на рисунке ниже.

Стандартное перемещение по общему контуру

Далее показано, как изменяется прохождение жидкости при нарушении равновесия в потреблении:

Расход в обратке больше, чем в подаче

Расход в подаче, больше чем в обратке

Чтобы получилась качественно выполняющая свои функции гидрострелка, принцип работы, назначение и расчеты согласуют особым образом. Необходимо создать последний вариант с медленным перемещением воды внутри устройства по направлению сверху вниз. Скорость этого процесса специалисты рекомендуют ограничить уровнем 0,09-0,12 м/ сек. Это поможет решить следующие задачи:

  • В таких условиях механические загрязнения будут постепенно оседать на дне емкости. При оснащении ее специальным устройством, сборником, можно будет очищать систему при проведении регламентных работ.
  • Медленная скорость позволит использовать гидрострелку для отбора жидкости в другие контуры с разными температурными градиентами.
  • Она же пригодится для накопления в верней части корпуса пузырьков газа. Там можно установить автоматической устройство для удаления воздуха.

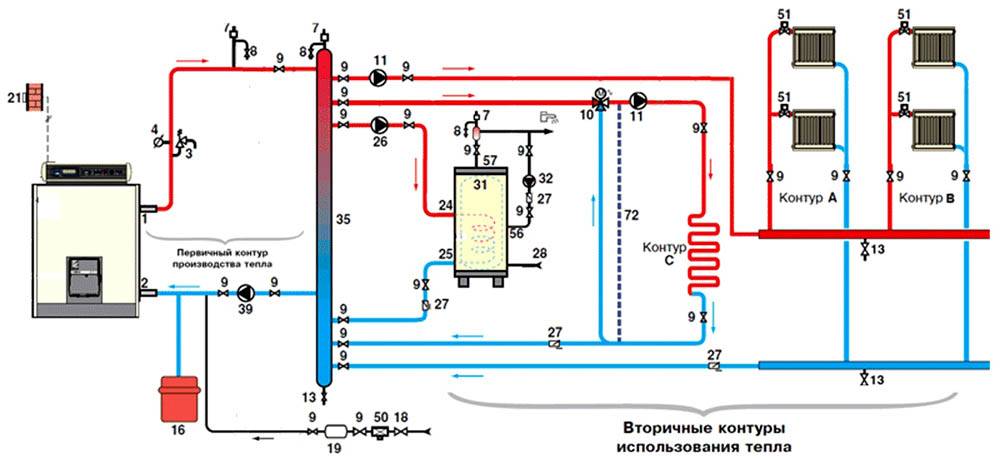

Схема применения гидрострелки в сложной системе отопления

Устройство гидрострелки отопления

На следующем снимке – стандартное изделие этой категории.

Установленный внизу вентиль предназначен для слива жидкости вместе с механическими примесями

Обратите внимание на специальное сужение в нижней части. В нем скапливаются загрязнения, не выносятся потоком жидкости далее в систему. Сверху вмонтирован автоматический клапан, выпускающий воздух

Сверху вмонтирован автоматический клапан, выпускающий воздух

Сверху вмонтирован автоматический клапан, выпускающий воздух.

Гидрострелки при необходимости оснащают манометрами, вентилями и другими устройствами

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

Котел имеет два отвода на подачу и обратку теплоносителя.

На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.

Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.

Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.

Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.

Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

  1. Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.

Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

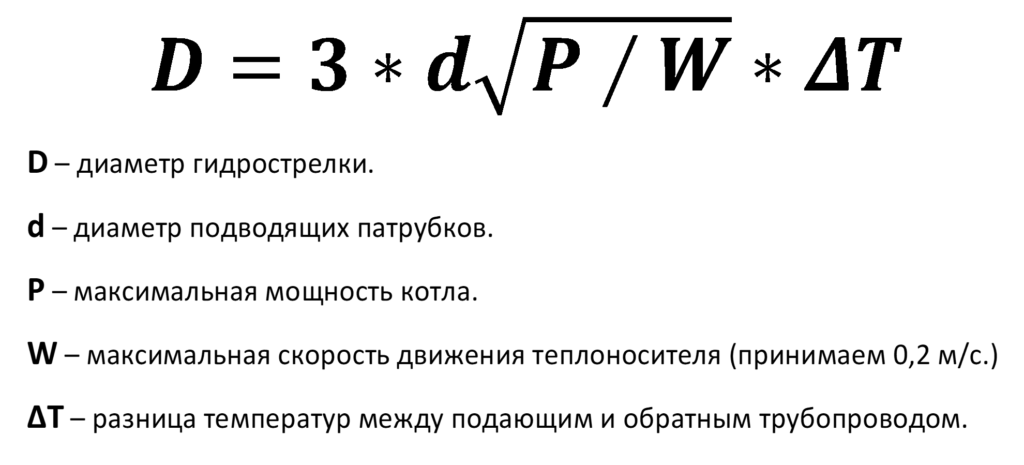

3 способа расчёта параметров гидрострелки

Важен ли объем гидрострелки? Этот параметр имеет большое значение, особенно если в системе автономного отопления будет использоваться твердотопливный котел, так как его работа отличается нестабильным давлением перепадами.

Каждый из контуров имеет свои рабочие характеристики и отличается скоростью циркуляции теплоносителя, его температурой и давлением. Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. При высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Его диаметр подбирается так, что на контуре образуется участок с малым гидравлическим сопротивлением. Это позволяет стабилизировать давление даже при аварийном простое рабочих контуров.

По максимальному потоку теплоносителя.

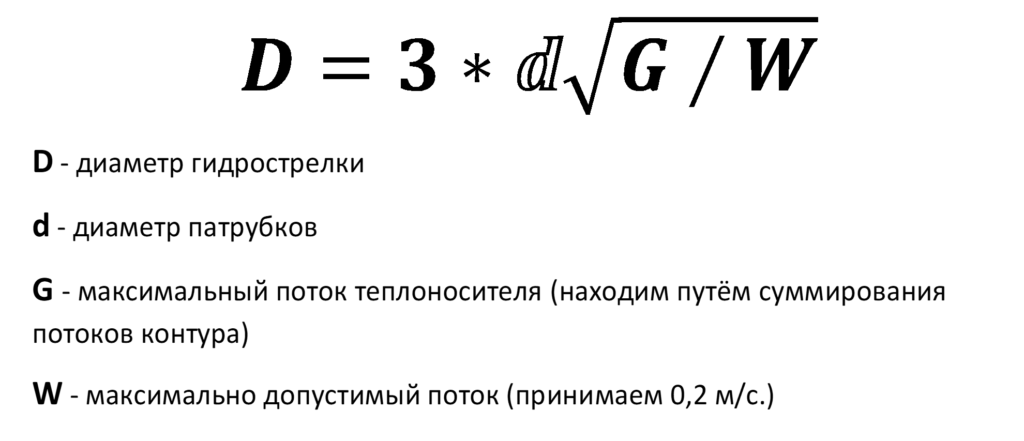

Чтобы рассчитать диаметр гидрострелки по максимальному потоку теплоносителя, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы узнаем по техническим характеристикам котла, а расход по контурам, который зависит от их размера и объема и определяется при подборе контурных насосов. Расход на все контуры сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.


Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример: Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Ещё один способ расчёта гидравлической стрелки по мощности котла. Оценка будет приблизительной, но достаточно правильной. Нужно будет знать мощность котла и разницу температур теплоносителя в подающем и обратном трубопроводе (находим опытным путём).


Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимальной мощности котла.

Определяем длину гидрострелки.

Диаметр гидрострелки для отопления нашли, теперь еще надо определить и её длину. Ее подбирают в зависимости от диаметра подключаемых патрубков.

 Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d.

Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d.

Заключение

Гидрострелки не являются самым дешевым изделием – поэтому зачастую изготавливаются самостоятельно – для этого требуется наличие навыков сварщика и прямые руки. Также следует отметить, что довольно часто функции гидравлических разделителей выполняют тепловые аккумуляторы, интегрируемые в схемы с твердотопливными и электрическими котлами.

Применение

Применение гидрострелки – качественное техническое решение, использование оборудования значительно повышает качество работы систем отопления с потребителями тепла различного типа, поддерживает нормальные условия эксплуатации котла и нагревательных устройств, часто позволяет снизить общее потребление топлива.

Во многих случаях использование разделителя не требуется, особенно, когда схема довольно простая и в ней не используются несколько контуров с переменным расходом.

Видео пример использования в отоплении дома

Важным фактором установки, является гарантия производителя, если вы ставите котел от 30-40 кВт, при его поломке вам придется обращаться в сервисную службу организации или производителя для того, чтобы произвести ремонт по гарантии. У многих в гарантийном талоне прописаны специфичные условия и часто при отсутствии гидрострелки, вам могут отказать сославшись на неправильную эксплуатацию оборудования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
