Гидрострелка с коллектором: преимущества использования и особенности выполнения конструкции

Гидрострелка своими руками изготовление

Отверстия в гидроразделителе (и в коллекторе) прожигаются электродом по разметке. Перед сваркой в сгоны с внутренней резьбой вворачиваются технологические заглушки (сгоны с наружной резьбой) для защиты резьбы от брызг сварки и температурного коробления. На сгонах под сварку выполняется фаска около 1 мм. Сварка по кругу швом с катетом 3…4 мм.

На фото показана подготовка к приварке заглушек с двух сторон. Пластины вырезаны болгаркой. На краях пластин со стороны сварки и на наружных краях корпуса разделителя снимаются фаски 1…2 мм в зависимости от толщины деталей.

Мы прожигали отверстия в заглушках гидрострелки под сливной сгон и клапан давления после сварки, и это следует считать не хорошим решением. Фаски, которые мы не снимали, увеличили выступание швов, что увеличило последующую трудоемкость зачистки для придания товарного вида.

Начинаем размечать трубы коллектора. В нашем случае коллектор работает на три обогревающих контура. В трубе контура на «обратки» или «холодной» прожигаем два сквозных отверстия по краям и три отверстия под присоединительные сгоны (2 в одну сторону и 1 в другую).

В трубе коллектора на «прямой» или «горячей» прожигаем одно сквозное отверстие на середине и три отверстия под присоединительные сгоны

Обратите внимание! Сквозные отверстия «обратки» должны находиться на одной оси с выпускному отверстиям на «горячей» трубе коллектора

В них будут вставляться и обвариваться два выпускных патрубка системы, а третьим будет выпускной сгон. На «холодной» трубе коллектора будут два отверстия под присоединительные сгоны и одно под патрубок, который пройдет сквозь «горячую» трубу коллектора посередине сборки. Отверстия под манометры прожигаются после предварительной сборки.

Завершающий технический этап — испытание сборки под давлением. Испытывать можно в ванной с водой или обмазывать сварные швы мыльным раствором. Давление не менее 2 атм. Подается любым способом в любую точку (напр. Штуцер сливного крана). Можно не макать или обмазывать швы, если есть возможность контролировать падение давления. Если падение «имеет место», то придется макать или мазать, т.к. могут «травить» краны.

Испытания успешно пройдены. Отделочные работы показали, что к подготовке мест сварки надо подходить ответственнее (валик шва заглушек гидрострелки выше, чем аналогичные на коллекторе). А в остальном, все получилось.

Компания Мастер Водовед специализируется на профессиональном монтаже отопительного оборудования в котельных. Изначально, целью компании было создание не дорогого, не уступающего по качеству, европейским гидрострелкам. И мы изготавливали данные устройства самостоятельно.

Но с объёмом работ, нам пришлось отказаться от самостоятельного изготовления гидрострелок и сосредоточиться на проектирование и последующем монтаже отопления. Поэтому мы нашли производителя нескольких типов распределительных коллекторов и гидравлических разделителей с функцией разделения потоков, таких как Caleffi

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.


Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.


Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

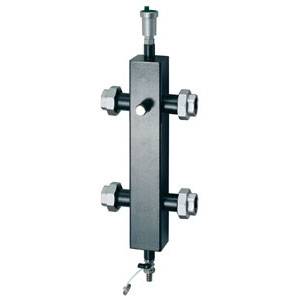

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.


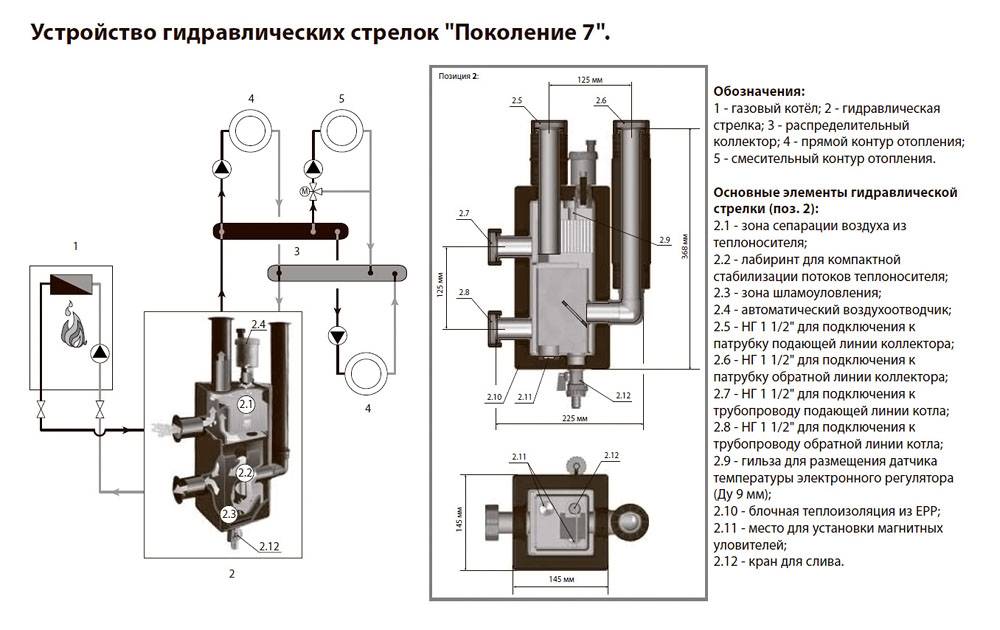

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.


Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

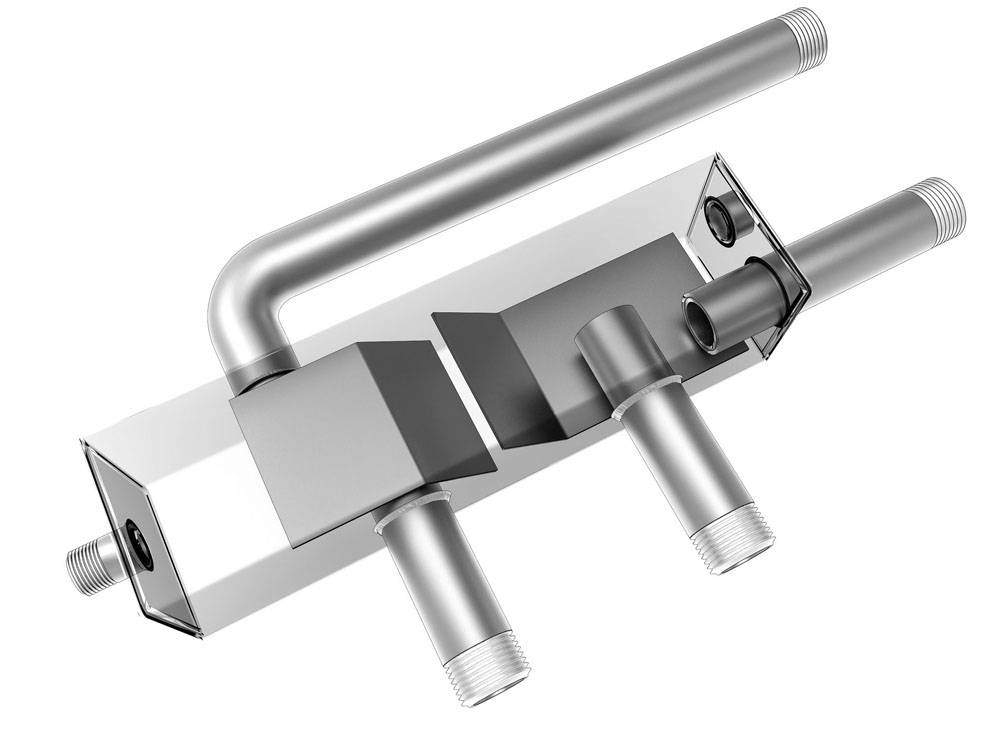

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;


Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

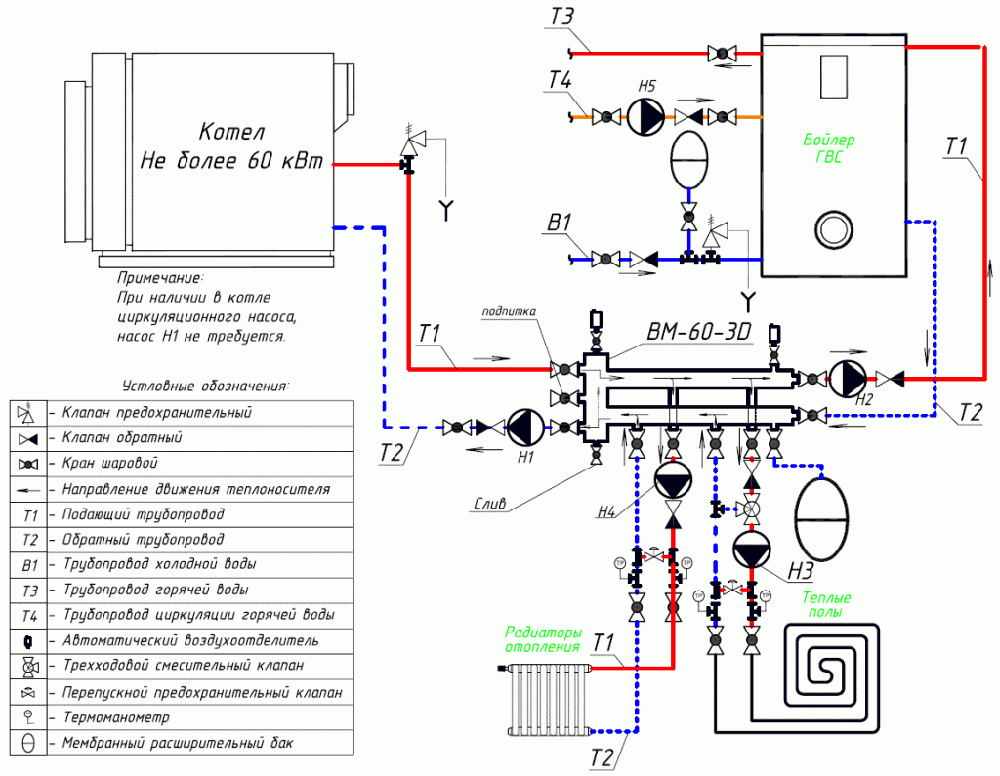

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.


Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.


Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

ИзображениеМоделиСвойстваСтоимость, руб.
Cidruss TПК -40-20*3Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.5 680
Север – 60 К2 AISIСоединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.7 180
IVR Гидравлическая стрелкаМаксимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.8 700
Meibes ВТ 25 до 50 кВт.Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.15 200
ValtecМощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.16 500
Эверест, фланцевый гидравлический разделитель.Предназначен для защиты чугунного оборудования от тепловых ударов.13 900
Гидрострелка WattsМатериал изготовления – высоколегированная сталь11 800


Расчет устройства

Гидрострелка своими руками

Гидравлический распределитель можно изготовить самостоятельно из труб подходящего диаметра, металлического бака и др. Понадобится лишь приварить патрубки, а также верхнее и нижнее дно.

Важно! Сварка должна быть на высоком уровне, чтобы внутрь не попал мусор. Поэтому обратитесь к профессиональному сварщику.. Пошаговое руководство:

Пошаговое руководство:

Рассчитайте диаметр труб, по приведенным выше формулам.

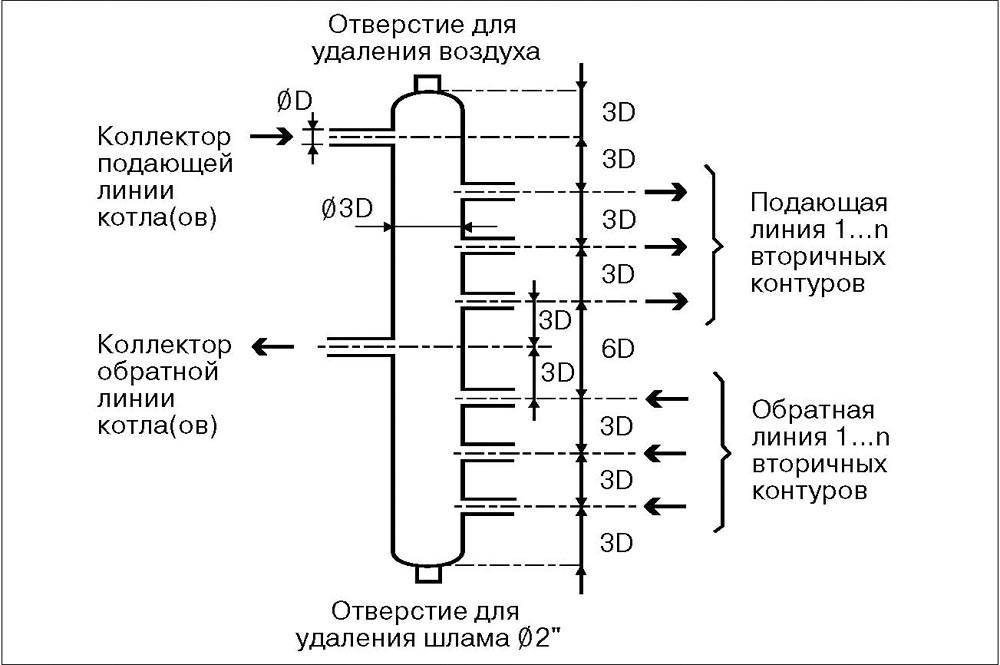

Составить схематический чертеж устройства. При этом учитывайте, что контейнер следуют разделить на несколько промежутков:Дистанция от дна к первому нижнему патрубку должна быть около 10-15 см, чтобы в нем собирался шлам;
Дистанция от верха к первой трубке сверху должна быть тоже около 10 см, для накопления воздуха.
Вход и выход верхних патрубков регламентирован температурным градиентом

Верхние трубки могут располагаться параллельно друг к другу или чередоваться. Важно! Если патрубки находятся на одной оси, то за счет прямого потока, отвод воздуха очень слаб, из-за чего возникают воздушные пробки.
Чем выше располагается патрубок верхнего вывода, тем больше температура поступающего потока. Важно! Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется.
Входная трубка вверху не должна быть в самой верхней точке, поскольку в устройстве не будет двигаться горячий поток и вода не сможет смешиваться.

Провести сварочные работы.

Проверить герметичность устройства, закрыв отверстия и наполнив его водой. Затем оставить в таком состояние на сутки

Если протечек нет, устройство можно монтировать.

Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется

Зачем нужна такая штука?

Отопление частного дома предусматривает обязательное наличие балансирующих устройств. В противном случае пользователю придётся помучиться с настройкой, и это не самое страшное. Отсутствие оптимизатора в системе может привести к поломке котла, восстановление которого обойдётся весьма дорого. Добавьте к этому

1. Перепады напора жидкости на линиях (больше всего носителя достаётся контуру с более мощным насосом)

2. Воздушные пробки (повышенное содержание воздуха приводит к образованию ржавчины)

3. Вредные примеси (механическая грязь от трения и кручения внутренних деталей, шлам, гуляющий по трубам засоряет выходы, что неминуемо ведёт к внеплановым остановкам носителя и выводит из строя арматуру)

Чтобы такого с вашей системой не происходило подобных форс-мажоров, необходимо установить гидравлический разделитель в паре с распределительными гребёнками. Почему именно с ними? Нужно же теплоносителю куда-то течь. По патрубками коллектора он направится напрямую к потребителю, причём у каждого будет своя подающая и обратная линии. Это очень удобно, особенно, когда вы собираете модуль и хотите объединить в одном месте все подводки. Коллектор с гидрострелкой станет надёжной базой, к которой быстро подключается всё оборудование. А если ещё правильно подобрать смесители, термостатические клапаны приводы и прочую автоматику, то польза возрастёт минимум в два раза. Выверенный температурный режим существенно снижает энергозатраты, что в свою очередь позволяет экономить на электричестве.

Гидрострелка: принцип работы назначение и расчеты

Система теплоснабжения индивидуального дома может состоять из нескольких подсистем. Реализация каждого разветвления должна осуществляться независимо от давления и расхода теплоносителя каждой функции. В связи с тем, что теплоноситель поступает из одной точки, это приводит к разбалансировке отдельных контуров системы.

Чтобы не возникла подобная ситуация, устраиваются гидрострелки (анулоиды) в системе теплоснабжения.

Основные функции

При организации теплоснабжения от котла на твердых видах топлива, водные потоки нагреваются бойлером, сопротивление которого на порядок меньше, чем в основной системе.

В состав системы отопления часто включены подогрев пола, санузлы и кухня. То есть, на один генератор тепла подключены как минимум три потребителя. Температурный режим каждого настроен индивидуально, и, соответственно, имеет разное сопротивление отопительной развязки. Для того, чтобы не возникла разбалансировка системы отопления, их необходимо совместить.

Именно это и является основным принципом работы гидравлической стрелки. Иными словами, она разделяет систему теплоснабжения на два автономных контура: теплогенератора и общего отопления дома, в который включены все подсистемы.

Развязка подсистем в общей системе устроена по такому же принципу, они не влияют друг на друга. Таким образом, гидравлическая стрелка решает вопрос балансировки котельного оборудования и системы теплоснабжения.

Применять разделитель рекомендуется в том случае, когда без его использования разница давления между подачей и обраткой превышает четыре сотых метра водяного столба. Внутри анулоида осуществляется обмен горячей и остывшей воды.

Работа разделителя происходит в одном из 3 режимов:

  • потоки обоих контуров равны. Функционирование при правильно подобранных насосах происходит только при условии одновременной работы всех насосов котельного оборудования и отопительной системы в обычном режиме;
  • поток первого контура значительно меньше второго. Реализация возможна только для тех случаев, когда достаточно работы только одного котла из всей системы отопления.
  • поток второго контура значительно меньше первого. Реализация возможна, когда приостановлена подача тепла или требуется отопление только одной зоны.

Благодаря работе гидрострелки, обеспечивается возможность регулирования котельного оборудования и отопительной системы всего дома. Поэтому экономить на ее приобретении и установке не стоит.

Режимы работы гидрострелки

Дополнительные функции

Помимо защиты теплообменника от теплового удара, гидрострелка предохраняет систему отопления от повреждений в случае аварийного выключения системы водоснабжения дома, подогрева пола и иных подсистем.

Кроме того, она выполняет роль отстойника для механических образований, таких как накипь и ржавчина. Еще одна из важных функций, для чего нужна гидрострелка в системе отопления – устранение воздушных масс из теплоносителя.

Для чего нужна гидрострелка в системе отопления частного дома

На вопрос: «Зачем нужна гидрострелка в системе отопления?» можно ответить следующее. Главной целью установки этого аппарата в отопительную систему является разделение потоков жидкости внутри него, а также защита котлов и связанного с ними оборудования. Ниже приведем основные ситуации, в которых может понадобиться установка гидрострелки

в отопительной системе:

  1. Обычно гидрострелку устанавливают в помещениях площадью более 200 м2.
  2. В случае если необходимо создать более двух контуров в системе отопления с разным расходом теплоносителя. К примеру, пристыкованный элемент потребляет больше вещества, передающего тепловую энергию, чем тот, который идет от котла. В этой ситуации нужно либо увеличить мощность и циркуляцию в основном контуре, что будет экономически нецелесообразно, так как увеличит нагрузку на оборудование, либо установить гидрострелку для регулирования потока.
  3. В тех схемах отопления, в состав которых включены теплые полы, бойлеры и несколько контуров, гидрострелка уберет всякое негативное воздействие данных элементов друг на друга. Можно свободно отключать и подключать любую часть конструкции, не опасаясь нарушения баланса всей системы.
  4. В случае если от одного котла отходят несколько контуров, каждый из которых имеет циркуляционный насос. При таких обстоятельствах гидрострелка не допустит противодействия этих составляющих. Приборы будут работать мягко, равномерно распределяя теплоноситель, которого будет достаточно для каждого элемента.
  5. Гидрострелка незаменима при объединении нескольких котлов в одну систему отопления.
  6. В ситуации, когда необходимо оставить всю систему в рабочем состоянии, за исключением одного контура. Гидрострелка дает такую возможность и, следовательно, повышает ремонтопригодность всей системы отопления.
  7. В случае, когда оборудование подвергается перепадам температуры. При воздействии холодной жидкости на имеющий более высокую температуру прибор, последний может треснуть и выйти из строя. Наибольшую чувствительность к такому воздействию показывают чугунные батареи, теплообменники и так далее. Такая ситуация может случиться при аварийном отключении, запуске системы отопления, во время ремонтных работ. Гидрострелка не допустит возникновения теплового удара и сбережет важные части всей отопительной системы.

Помимо вышеперечисленных основных функций гидрострелки, она также имеет возможность очищать систему отопления от продуктов распада – окалины, грязи, ржавчины, песка и т.п. Для этого гидравлический разделитель оснащен краном в нижней своей части. Кроме того, гидрострелка может выполнять функцию воздухоотводчика, благодаря специальному клапану в верхней своей части. Следовательно, эти возможности гидрострелки напрямую влияют положительным образом на надежность и безопасность всей системы отопления.

Читайте материал по теме: Радиаторы отопления оптом с доставкой и гарантией качества

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Схемное решение по сдвигу патрубков

Классический вариант гидравлического разделителя предполагает создание патрубков симметрично расположенных относительно один другого. Однако практикуется также схемный вариант несколько иной конфигурации, где патрубки располагаются несимметрично. Что это даёт?

Схема изготовления гидравлического разделителя, в котором патрубки вторичного контура несколько смещены относительно патрубков первичного контура. По мнению изобретателей (и доказано практикой), этот вариант видится более продуктивным по фильтрации частиц и отделению воздуха

Как показывает практическое применение несимметричных схем, в этом случае происходит более эффективное отделение воздуха, а также достигается лучшая фильтрация (отстой) взвешенных частиц, присутствующих в теплоносителе.
