Горелка Бабингтона на отработанном масле: чертежи и принцип работы

Подбираем мощность

Суть в том, что самому сделать такие расчеты согласно формул достаточно сложно. Есть информация, добытая путем практики, и в ней говорится, что разные специалисты делают сразу несколько дырочек шириной приблизительно 0.2 мм.

Бывает и данные поточнее: изготавливая горелку с одной дырочкой шириной 0.26 мм, можно достичь мощности горелки до 20 кВт (смотря, какое горючее использовалось).

Лучше не делать дырочки большого диаметра (больше 0.4 мм), потому что это может привести к плохой работе форсунки и будет сгорать переработанное горючее. Кроме этого прибор будет труднее зажечь и начнется перерасход топливной жидкости.

Исходя из этой информации, возможно подобрать мощность прибора числом дырочек. Чтобы добиться 33 кВт, надо сделать не одну дырочку шириной 0.20 мм, а две.

Дистанция между ними должна быть выдержана больше 9 мм, чтобы пламенники топливной смеси не тушили друг друга. На практике, когда горелка Бабингтона работает через одну дырочку, шириной 0.26 мм, в среднем масло расходуется в беспрерывном режиме до 2,5 л/час.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Как выполнить горелку на отработке собственными руками?

Идея применения отработанного машинного масла в качестве топлива для горелки не нова. Во всемирной сети есть очень много самых разных схем по изготовлению подобного устройства. И востребовательность подобного рода изделий становится лишь больше. Оно и ясно, ведь данное устройство окажется очень полезно в бытовых задачах и целях, отоплении летнего домика или хозяйственного помещения.

Стоит еще сказать, что, оно обладает большим рядом достоинств:

  1. Большинство предлагаемых схем просты, и каждый человек, обладающий минимумом нужных способностей и инструментов способен его собрать.
  2. Горючее для такой горелки считается достаточно доступным. Его можно, по большей части найти в мастерских по ремонту автомобилей, где его просто переизбыток. Аналогичным образом, отработанное масло можно получить бесплатно или за небольшую сумму.
  3. Часто появляется вопрос с утилизацией отработанного масла, а подобная горелка сможет помочь перерабатывать его без ущерба внешней среде.
  4. Это устройство многофункционально и может применяться как обыкновенная горелка или система обогрева на топливе жидкого типа.
  5. Такое устройство, в основном, считается мобильным, так как весит мало и размеры.
  6. Эта горелка универсальна по виду применяемого топлива. По существу, она будет работать на любом горючем виде топлива, будет это отработанное машинное масло, бензин, керосин или любое другое.

Среди большинства схем одна считается наиболее интересной в плане простоты, практичности и несложности. Такой чудо-агрегат именуется горелкой Бабингтона. Она названа в честь собственного создателя и ее устройство длительное время было невозможно из-за патента. Но время патента истекло и сейчас любой кто хочет может осуществить схему в жизнь.

Ее рабочий принцип очень прост и в себя включает такие этапы и части:

  1. Заблаговременно разогретое горючее проникает на сферу, растекаясь по ней одинаково, организуя тонкую пленку.
  2. К самой сфере подведен нагнетатель воздуха, нагнетающий воздух. В области сделано очень небольшое отверстие, диаметром 0,1-0,3 мм. Через это отверстие из сферы выходит воздух под давлением. Проходя через горючее, воздух рассеивает его, организуя подобие аэрозоли.
  3. Дальше эта струйка поджигается и выходит горящий факел.
  4. Остальная часть неиспользуемой отработки течет в отстойник и может применяться вторично.
  5. Для того, чтобы неиспользованное отработанное масло вновь автоматично поступало на сферу, нужно к системе присоединить насос, который и будет подавать горючее из отстойника.

Подготовительный нагрев топлива решает сразу 2 проблемы:

  1. Увеличение текучести. Разогретое отработанное масло растекается лучше по поверхности сферы и при этом распыляется более проще подаваемым воздухом.
  2. Делает легче процесс поджигания факела. При этом, не только легче сделать, так сказать, пуск устройства, но и увеличивается КПД.

Хорошими качествами такой схемы можно именовать:

  1. Многофункциональность по применению топлива. Подобная горелка почти не зависит от степени загрязненности жидкого энергоносителя.
  2. Нет надобности в фильтрации. В силу того, что в системе нет нешироких проходов, не считая отверстия для воздуха она не нуждается в фильтрации в отличии от фабричных заменителей.

Плюсы и минусы горелки Бабингтона

Особенность этого типа горелочных устройств состоит в том, что их позитивные и негативные стороны уравновешивают друг друга. Как вы уже могли догадаться, главное преимущество – использование тяжелых видов жидкого топлива любого качества. Даже при большом количестве примесей в отработанном масле самодельная горелка с воздушным наддувом будет исправно функционировать (в отличие от других печей, сделанных для использования подобного горючего).

Не помеха и наличие в отработке воды или автомобильного антифриза (в разумных пределах), хотя небольшие сбои могут иметь место. Дело в том, что сила поверхностного натяжения воды выше, чем у жидких углеводородов. Соответственно, пленка из отработки легче отрывается от рабочей поверхности под воздействием воздушного наддува в горелке Бабингтона. Если в масле имеется немного воды, то последняя практически не попадает в зону горения, а стекает вниз, в отстойник.

Другой приятный для пользователя факт – большой выбор используемых видов жидкого горючего. Правда, при переходе с одного на другое придется перенастраивать горелку по дозировке топлива и воздуха. Вот перечень этих видов:

  • отработанные масла и ГСМ любого происхождения и вязкости – из автомобилей, станков и прочих машин и механизмов;
  • солярка и биодизель;
  • свежие, старые и перегоревшие растительные масла;
  • мазут;
  • светлое печное топливо, керосин.


Отработанное масло предварительно нагревается в трубке, опоясывающей корпус горелки Теперь о недостатках, коих тоже хватает:

Масляная горелка Бабингтона — устройство относительно простое. А вот система дозированной подачи и стока горючего выйдет посложнее. В схеме участвует 2 емкости, насос и топливный тракт с регулировкой интенсивности горения

Важно обеспечить качество соединений, иначе масло начнет подтекать.
При использовании жидких видов топлива, особенно отработки, в котельной редко бывает чисто. Надо понимать, что грязь и запахи в помещении топочной неизбежны

Недостаток проявляется в процессе настройки горелки Бабингтона для совместной работы с самодельной печью или котлом. Сюда же относится перенастройка оборудования для перехода с отработки на дизельное, мазутное или растительное топливо.
Изредка при работе горелки возникают сбои из-за того, что засоряется сопло, точнее, крошечное отверстие для воздуха. Скорее всего, причина кроется на стороне компрессора. К примеру, изношенность поршневой группы приводит к попаданию масла из картера в сопло и может стать причиной сбоев.

Отдельно стоит упомянуть о мерах пожарной безопасности. При выполнении работ, связанных с установкой масляного горелочного устройства, рекомендуется держать под рукой огнетушитель. Последний должен постоянно находиться в помещении котельной.

Преимущества и недостатки буржуйки

Модели этих отопительных приборов встречаются разные, но все обладают определенными преимуществами:

  • быстро растапливаются и прогревают помещение;
  • достаточно высокий КПД;
  • тепло распространяется по помещению равномерно;
  • купить можно за относительно низкую стоимость;
  • большинство таких изделий имеет варочную поверхность;
  • эксплуатация обходится дешевле, чем при помощи электрических приборов или дровяных печей.

Недостатки у всех моделей тоже общие:

  • помещение теплое только тогда, когда буржуйка топится;
  • топливо необходимо добавлять постоянно;
  • требуется высокий дымоход, который нужно часто чистить.

Как сделать горелку своими руками по схемам и чертежам

Горелки, полученные на основе изобретения Роберта Бабингтона, прошли неоднократную доработку и модернизацию. Отсюда расхождения в разных чертежах, схемах и иллюстрациях. Избранный вариант нуждается в тщательном изучении, чтобы исключить конструктивные ошибки.

Схема сборки горелки, где 1 – топливозаборник; 2 — топливный насос; 3 – топливный фильтр; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 — топливный шланг; 8 – топливопровод

Подсказки и рекомендации других мастеров тоже могут оказаться полезными для изготовления определенных элементов и узлов. Предлагаемые пояснения, которые взяты на одном из специализированных форумов, касаются следующих деталей:

  • металлической полусферы (можно сделать из чего угодно, в том числе из части латунной дверной ручки или сферической гайки);
  • стального резьбового тройника для соединения двухдюймовых труб (вместо него можно брать крестовину с теми же параметрами);
  • для топливной подачи подходит 10-миллиметровая медная трубка;
  • для сопла нужен сгон металлической трубы, имеющий наружную резьбу (до 200 мм);
  • под подачу воздуха пригодится металлическая трубка диметром 10 мм, подведенная в сопло;
  • состыковать каналы с корпусом лучше резьбовыми фитингами подходящего размера;
  • основную подачу отработки будет осуществлять небольшой насос с простейшим мотором (от мотоцикла или автомобиля).

Чтобы избежать ошибок при сборке горелки необходимо тщательно изучить инструкции и схемы

Сопло – небольшое отверстие, его размер регулирует мощность самоделки по принципу Р. Бабингтона. Иногда в полусфере делают несколько небольших отверстий, поскольку одно может забиваться или его окажется недостаточно. Есть сведения, что 1 отверстие размером 0,25 мм обеспечит мощность горелки в пределах 10-15 кВт, что зависит от качества сгораемого сырья.

В полусфере с готовым отверстием посредством входа через тройник крепят канал подачи воздуха. Герметичность обеспечивает резьбовая заглушка, в которой просверлен паз для трубки. Тройник следует припаять к штуцеру, куда подсоединяется трубка подачи масла, которое требует прогревания перед утилизацией. Для этого в бак необходимо впаять ТЭН, желательно с термореле. Трубка в несколько витков подготовит масло-отработку для подачи в сопло.

Чтобы поступал воздух, дополнительно в сопле нужно просверлить 2 паза размером около 8 мм. Сначала к тройнику присоединяется сопло, далее – медная спиралевидная трубка, после чего производится крепление к штуцеру. Часть масла будет стекать в бак-отстойник, который для безопасности лучше отвести в сторону через трубку. Мастера, владеющие секретами электроники, аппарат обычно снабжают контроллером и платой для организации розжига.

Горелка – универсальная конструкция, которую можно приспособить и под другие виды жидкого топлива. Хотя сегодня подобные устройства есть в продаже, их дороговизна побуждает домашних мастеров делать нечто подобное своими руками. По эффективности домашние приборы для сжигания отработки не уступают брендовым новинкам, предназначенным для обогрева мини-цехов, теплицы, небольших фермерских хозяйств.

https://youtube.com/watch?v=17tLILj5d0I

Что представляет собой известное изобретение Бабингтона

У каждого изобретения есть свой автор, даже если его имя незаслуженно забыто потомками. Так, например, британский изобретатель Роберт Бабингтон в 1969 г. получил патент на печь, работающую на дизельном топливе, которая напоминала осветительный керогаз, функционирующий на парах керосина. Конструкция Роберта Бабингтона первоначально была рассчитана на керосин, затем ее приспособили под солярку. Когда количество автомобилей несоизмеримо возросло, отработанное масло нужно было как-то утилизировать. Поэтому рационализаторы искали подходящие для этих целей устройства.

Сначала на основе запатентованного изобретения Р. Бабингтона появилась дизельная горелка своими руками, затем ее приспособили для сжигания масла и других видов топлива. Аппарат, функционирующий на отработке, появился намного позже дизельной конструкции, но по популярности и безопасности он превзошел своего предшественника.

Через некоторое время подобное устройство предлагали заново, поскольку истек срок действия первого патента, а печь на жидком топливе не утратила актуальности. Похожие аппараты повторялись в разных вариантах, при этом горелку Бабингтона своими руками пытались собирать не только мастера-самоучки, но и конструкторские бюро солидных предприятий.

Горелка по конструктивному решению относится к несложным приспособлениям, поэтому с успехом изготавливается в домашних условиях. Она отличается достаточно высокой эффективностью в плане получения тепла, необходимого для обогрева:

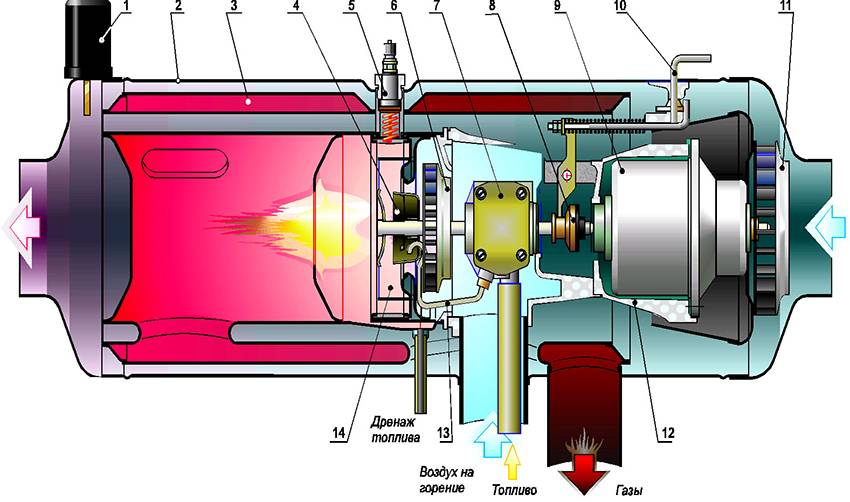

Схема горелки по принципу Бабингтона, где 1 – датчик нагрева; 2 – кожух; 3 – теплообменник; 4 – распылитель топлива; 5 – свеча накаливания; 6 – нагнетатель; 7 – топливный насос; 8 – фрикционная муфта; 9 – электродвигатель; 10 – рычажок переключения режимов работы; 11 – вентилятор; 12 – остов; 13 – топливная трубка; 14 – камера сгорания

  • технологических установок;
  • небольших мастерских;
  • цехов;
  • гаражей;
  • складских и подсобных помещений.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

  • Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
  • Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
  • Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
  • Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
  • Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
  • Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2-3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

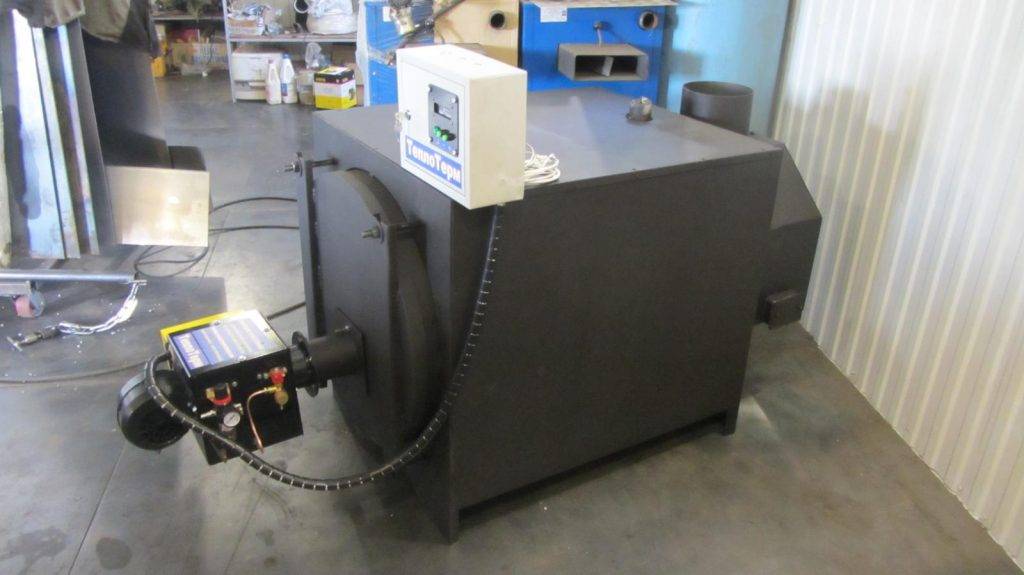

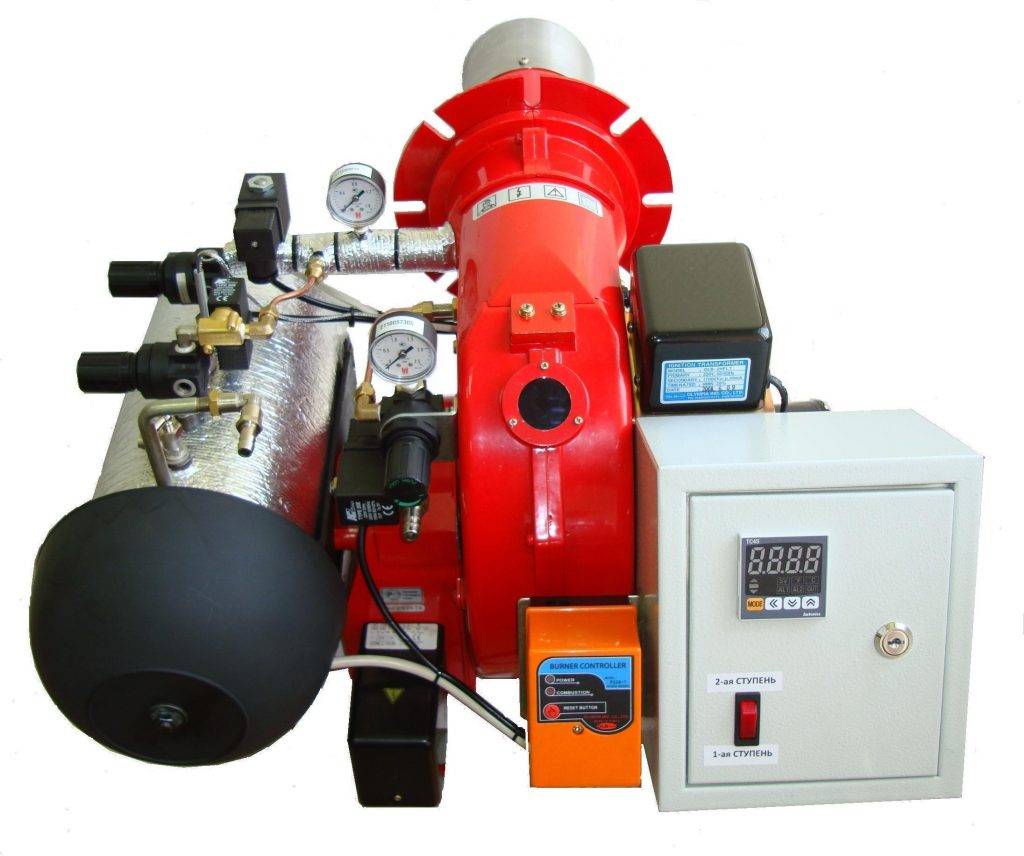

Промышленные горелки на отработке и их особенности

Конструкции, осуществляющие отопление помещений и произведенные промышленным способом, характеризуются заранее объявленными свойствами производимого теплового потока.

При подборе заводской горелки на отработке учитывают ее параметры:

  • заявленную в паспорте мощность устройства (она должна превосходить производительность отопительного агрегата);
  • количество ступеней и особенности переключения режимов горения;
  • комплектацию приборами подачи воздуха и топлива;
  • возможность установки на планируемый котел генераторов тепла.

Дополнительно обращают внимание на толщину корпуса и двери котла для правильного подбора размеров сопла и распылителя пламени, которые должны быть толще

Разновидности горелок и сфера их применения

Горелки — это уникальная, полностью укомплектованная система, подходящая для паровых и водогрейный котлов, парогенераторов большинства производителей.

Горелки можно подразделить на несколько видов:

  • Осветительные.
  • Сварочные.
  • Нагревательные.

По используемому топливу они могут быть:

  • Газовые.
  • Жидкотопливные.
  • Комбинированные.

Горелки классифицируются по регулированию в работе с котлом:

  • Модулируемые горелки.
  • Одноступенчатые горелки.
  • Двухступенчатые горелки.

Горелки применяются:

  • для нагрева воды в бойлерах;
  • для водяного отопления СТО;
  • для водяного отопления складов;
  • для водяного отопления дома;
  • для водяного отопления дачи;
  • для обогрева теплиц;
  • для нагрева воздуха в бане;
  • для нагрева воздуха в сушке;
  • для получения пара;
  • для сушки песка;
  • для сушки глинозема;
  • для обжига керамических изделий;
  • для обжига кирпича;
  • для плавления алюминия;
  • для сушки титановой губки;
  • и еще во многих узлах.

Список источников

  • clubpechnikov.ru
  • stankiexpert.ru
  • cotlix.com
  • bestpechi.ru
  • www.syl.ru
  • gidpopechkam.ru
  • gidotopleniya.ru
  • funer.ru
  • otoplenie-pro.com
  • remoo.ru

Положительные и отрицательные стороны горелки Бабингтона

Специфика работы таких устройств заключается в уравновешивании их положительных и отрицательных сторон. Несложно догадаться, что они хороши в применении разнообразных типов жидкого горючего разного с любыми свойствами.

Даже, если жидкое горючее плохо качества, самостоятельно собранная горелка с наддувом из воздуха будет правильно работать (чего не могут другие печи, которые работаю с таким топливом).

Не мешает и присутствие в работе воды или незамерзающей жидкости (малого количества), хотя небольшие неполадки могут быть. Это происходит по причине, что силы притяжения между молекулами воды, удерживающие их за ее пределами ниже, чем у углеводородов.

Следовательно, пленка после отработки проще отрывается от рабочей части под действием потока воздуха в горелке Бабингтона. При наличии воды в масле, она почти не поступает в пространство горения, а протекает сразу в резервуар, где отстаиваясь, очищается жидкость.

Часто пользоваться возможностью грелки работать с любыми видами горючего не желательно. Лучше перед использованием горючее пропустить через стренер из грубой сетки.

Еще один положительный момент — широкий ассортимент типов жидкого топлива.

Но при смене горючего, надо изменить настройки горелки по количеству впускаемого горючего и кислорода.

Вот список такого топлива:

  • переработанные масла и горюче-смазочные материалы любого типа и густоты — из машин, и любых других механизмов;
  • биодизель и солярка;
  • свежие и переработанные масла растительного происхождения;
  • горючее для печи.

Теперь об отрицательной стороне, их тоже немало. Горелка Бабингтора на масле, которую самостоятельно собрали — достаточно простой прибор.

А вот настройку регулировки дозировки подаваемого топлива — не просто сделать. Нужно взять два резервуара, насос и трубку для подачи топлива с устройством дозирования, чтобы изменять силу горения.

Также надо сделать крепкие соединения, потому что вскоре масло может дать течь.

Используя жидкое горючее для отопления помещения в бойлерной загрязняется помещение, что говорить о сгорании отработки. Соответственно, присутствие грязи и зловоний в бойлерной однозначно будет.

Преимущественно негативная сторона выражается во время исправления неполадок или настройки горелки для общей работы с печью, которую собрали самостоятельно и котлом.

Сюда же отнесем и изменение настроек прибора для перевода работы на дизель, мазут или растительное масло.

Иногда во время работы происходят нарушения по причине загрязняется канал, а именно — маленькая дырочка для воздуха.

Вероятно, проблема заключается в работе устройства контроля за давлением. Например, износ поршней ведет к поступлению масла из кожуха в трубку для подачи топлива и это будет поводом для неправильной работы.

Также важно придерживаться мер пожаробезопасности. Во время работы при настройке работы горелки на масле, лучше, чтобы поблизости находился огнетушитель

Он должен всегда быть в помещении бойлерной

Во время работы при настройке работы горелки на масле, лучше, чтобы поблизости находился огнетушитель. Он должен всегда быть в помещении бойлерной.

Переделка оборудования

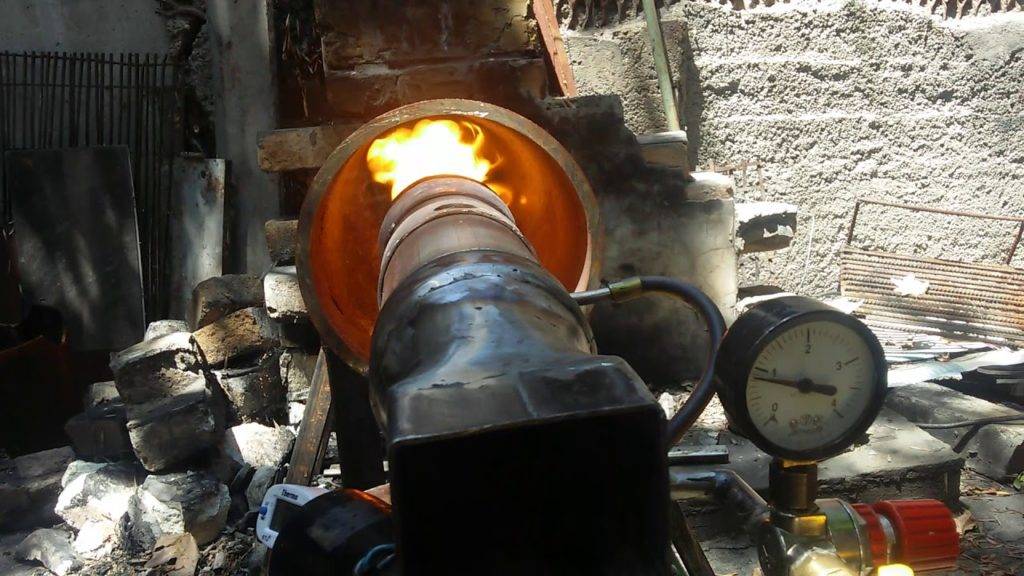

Из покупных образцов мы можем выделить простую и надежную горелку на отработанном масле Гном. Ее мощность варьируется в широких пределах, топливо здесь распыляется посредством сжатого воздуха. Цена самой маломощной модели составляет от 50000 рублей.

Горелка на отработке из паяльной лампы – тоже не самый лучший вариант. Достаточно вспомнить, как работает паяльная лампа. В нее заливается бензин, который подается в форсунку под вытесняющим давлением воздуха. Сама форсунка предварительно разогревается, так как топливо должно сгорать в испаренном состоянии. Так как бензин является высокоочищенным видом топлива, то он спокойно проходит через форсунку, не забивая ее примесями.

Использование горелки на отработке сопряжено с постоянным риском возгорания, поэтому наличие в котельной огнетушителя – строго обязательно!

В случае с отработанным маслом все гораздо сложнее – оно содержит в себе мельчайшие частицы металла, продукты сгорания бензина, сам бензин, различные фракции разложившегося масла и многие другие загрязнения. Форсунка в паяльной лампе загрязнится очень и очень быстро. Есть некоторые способы модернизация форсунки, но они себя не оправдывают. Поэтому далее мы рассмотрим, как сделать горелку Бабингтона своими руками и избавить себя от сложностей и больших затрат.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
