Устройство грязевика системы отопления, принцип работы

Классификация грязевиков по типу частиц

По типу отделения частиц различают грязевики:

Отстойники

Принцип действия данных устройств основан на гравитационных силах. При резком возрастании и падении скорости потока рабочей среды происходит осаждение твердых частиц под действием силы тяжести. Помимо сил гравитации, на поток могут воздействовать центробежные силы из-за резкого изменения направления рабочей среды. Это способствует удалению инертных тяжелых загрязнений.

У отстойников корпус выполнен в форме вертикального цилиндра. Он оснащается входным и выходным патрубками с фланцевым соединением. Корпус заварен сверху, а снизу у него расположена фланцевая заглушка.

Грязевики-отстойники чаще всего применяются на промышленных предприятиях. Цилиндрическая полость имеет несколько перемычек для изменения движения потока среды при прохождении через встроенный фильтр. При этом взвешенные частицы оседают на дне и затем очищаются.

Сетчатые

Наиболее распространенный тип грязевиков, состоящий из крышки, игольчатого клапана, поплавка, сепаратора воздуха, сетки, сливного крана и т. п. Различаются фильтры грубой и тонкой очистки. В первом случае производится удаление загрязнений размером от 5 до 300 мкм, во втором — частиц более мелких фракций (до 5 мкм).

Грязевики с тонкой очисткой используют на предприятиях, где требуется дополнительная очистка воды — в бытовых водопроводах и т. п. Для отопления достаточно грубой очистки. Игольчатый клапан в составе сетчатого грязевика помогает избежать возникновения аварий при загазованности системы.

Магнитные

Грязевики с магнитом, выступающим в качестве основного фильтрующего элемента. Он помогает очищать поток среды от металлических взвесей, способствует уменьшению скопления накипи на стенках труб, препятствует образованию ржавчины. При этом поток рабочей жидкости не замедляется, давление не изменяется. Это позволяет устанавливать магнитные грязевики на всасывающих частях насоса.

У данных приборов двухступенчатое очищение. Вода, проходя через сетчатый фильтр, избавляется от крупных частиц. Затем в работу вступает магнит, очищая жидкость от мелких металлических загрязнений. Магнитные очистители стоят дороже, но их эффективность значительно выше сетчатых аналогов.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

• крышка;
• игольчатый клапан;
• актуатор;
• поплавок;

• сетка-сепаратор воздуха;
• осадочная камера;
• сетка шлама;
• место накопления мусора;
• кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Принцип работы грязевика

Вода под давлением, подаваемая из городской сети, на вход в тепловой пункт, или иному потребителю, через входной патрубок грязевика, попадает в его внутреннюю полость. В результате этого, поток резко теряет свою скорость движения, как следствие, тяжелые частицы осаждаются на дне.

Затем под напором, вода, проходит через сетчатый фильтр, установленный на выходном патрубке. Сетчатый фильтр, изготавливается из нержавеющей стали. На этой стадии очистки, в фильтре задерживаются посторонние частицы размером до 300 мкм.

Степень очистки воды, после прохождения составляет до 90%.

Конструктивно, грязевики могут быть исполнены в нескольких видах:

• горизонтальный,
• вертикальный
• и Y-образный.

Рисунок 1. Горизонтальный грязевик

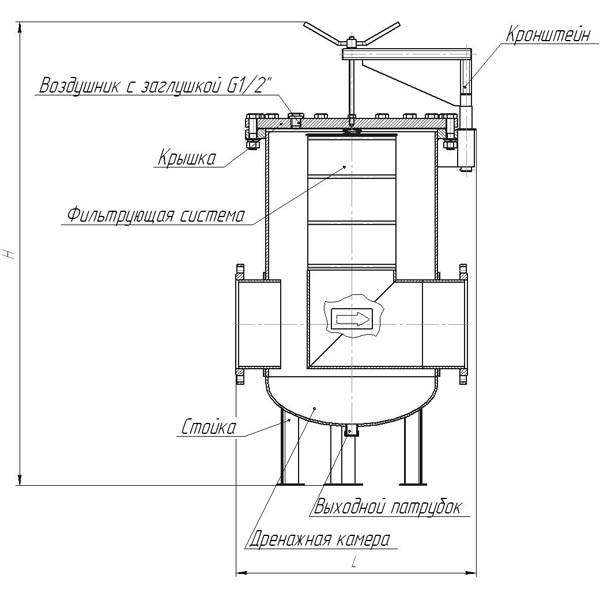

Рисунок 2. Вертикальный грязевик. В разрезе виден фильтрующий элемент.

Грязевики, устанавливаются на входах в тепловые пункты, как центральные, так и индивидуальные. Грязевики могут эксплуатироваться при давлении 2,4 – 6 МПа, и температуре до 150С. Срок службы, при надлежащем уходе 10 лет.

Применение такого фильтра требует постоянного слежения за уровнем гидравлического сопротивления на грязевике. Если его показатель отличается от требований технической документации на грязевик, то необходимо ставить его на обслуживание.

Корпуса грязевиков могут оснащаться съемными днищами, иметь боковые люки, это все необходимо для обеспечения доступа в емкость, где скапливается отфильтрованный мусор.

Кроме этого, грязевики, оснащаются приспособлениями для стравливания воздуха и слива воды.

По типу присоединения, грязевики разделяют на

• фланцевые
• и приварные.

Грязевики, относятся к тому виду трубопроводной арматуры, которая может не регистрироваться в надзорных органах России.

При эксплуатации грязевиков следует пользоваться требованиями «Правил безопасной эксплуатации трубопроводов пара и горячей воды».

Но на самом деле, описанные модели механических фильтров – грязевики, постепенно отходят в прошлое, на смену им приходят Y-образные фильтры. Более компактные, имеющие возможность работать при более высоких параметрах давления и температуры Pn 160, T-550°C. Все это обусловливает более широкое их применение. В этих фильтрах, так же кроме сетки, устанавливается и магнитный уловитель, для отбора из потока воды металлических вкраплений.

Как пример современного фильтра механической очистки можно привести – фильтр сетчатый ARI-STRAINER, во фланцевом исполнении, в корпусе отлитого из серого чугуна, для работы в среде с давлением Pn16.

Этот фильтр предназначен для очистки воды, или иных жидкостей, в трубопроводе от посторонних включений. Для расширения функций фильтра, могут применяться сетки с более мелким диаметром отверстий.

Рисунок 3. Y-образный фильтр

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Предназначение и устройство грязевика системы отопления

Грязевики представляют собой цилиндрический корпус с патрубками (входным и выходным). Они подсоединяются к трубопроводной системе путем приварки или с помощью фланцев. Внутри находятся фильтр для очистки воды, люк для обслуживания устройства.

Устройства отличаются хорошей функциональностью и предназначены:

• для повышения КПД системы отопления;
• выравнивания отдачи тепла батареями;
• увеличения срока эксплуатации всех элементов трубопроводной системы;
• снижения расходов на отопление;
• снижения риска возникновения аварий и утечек.

Использование грязевиков позволяет исключить необходимость очистки трубопровода вручную — эти изделия защищают все главные узлы от засорений и грязи. Данные устройства улучшают работу трубопроводной системы, являются расширяющим узлом с изменением направления потока жидкости. Обычно, рядом с местом монтажа грязевика, устанавливаются манометры (с обеих сторон) для контроля давления в системе.

Грязевики не требуют частого обслуживания, но время от времени их необходимо очищать от грязи, скопившейся в отстойнике. Для удобства обслуживания эти изделия имеют разборную конструкцию. Открутив гайку на корпусе, можно достать стакан со взвесями. После промывки отстойник легко устанавливается обратно в грязевик.

Принцип работы

Работа водяного грязевика основана на замедлении скорости потока.

1. Жидкость, попадая внутрь корпуса, начинает двигаться медленнее из-за увеличения проходного сечения. Примеси отсеиваются, выпадают на дно под силой тяжести.
2. Вода проходит через фильтрующий элемент, расположенный на выходном патрубке, поступает в водопровод.
3. Удаление шлама производят через сливной патрубок в нижней части корпуса. При очищении также проверяют фильтрующую сетку на отсутствие перегибов, разрывов и повреждений.

Для нормального функционирования оборудования необходимо выполнять одно условие ‒ постепенное нарастание гидравлического сопротивления, отследить которое можно по показателям приборов, расположенных до и после грязеуловителя.

Магнитные фильтры

Для очищения гидротранспорта отопительных систем также используют магнитные грязевики, которые появились сравнительно недавно. Магнит, расположенный внутри грязеуловителя, вытягивает из жидкости металлические включения и накапливает их в резервуаре. При этом прибор не меняет давление в трубах и не замедляет водный поток. Предотвращает вероятность образования накипи на стенках трубопроводной арматуры. Поэтому его можно устанавливать на всасывающие участки насоса.

Жидкость здесь подвергается двухступенчатой очистке: грубой и тонкой. На первом этапе удаляются примеси размером более 500 микрон. На втором ‒ более мелкие частички. Во время эксплуатации создается магнитное поле, которое способствует смягчению воды и снижению количества солей.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

• прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
• в городских квартирах пригодится регулятор-ограничитель напора;
• подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
• эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

• Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
• Необходимо самостоятельно контролировать и пополнять засыпку.
• Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Угловые и линейные фильтры

Выбор. Размер сетки и диаметр соединительной части фильтра должен соответствовать диаметру трубы. Чем больше поток воды, тем шире должна быть трубка.

Монтаж

Обратите внимание: специальные маркеры на фильтре показывают направление тока воды. Грязевик устанавливается трубкой вниз

Перед фильтром лучше сделать запорный вентиль, чтобы легче было вычищать грязь

Затем ставится обратный клапан, пресекающий обратный ток воды. После грязевика рекомендуется устанавливать редукционный клапан, регулирующий давление воды в системе

Перед фильтром лучше сделать запорный вентиль, чтобы легче было вычищать грязь. Затем ставится обратный клапан, пресекающий обратный ток воды. После грязевика рекомендуется устанавливать редукционный клапан, регулирующий давление воды в системе.

Где применяются. Несмотря на компактность, угловые и линейные фильтры обычно нет смысла ставить в квартирах. Они осуществляют лишь грубую очистку, которая не требуется для водопровода в многоквартирных домах.

Эксплуатация. Промывать такой грязевик придется часто — несколько раз в год, так как емкость для сбора шлама совсем невелика. Чтобы очистить фильтр, необходимо снять заглушку, его запирающую. Для этого понадобится специальный инструмент и опыт работы с сантехникой. Некоторые импортные модели оснащены специальным штуцером, который позволяет промывать фильтр, не откручивая заглушку.

Достоинства. Невысокая стоимость. В случае выхода из строя угловые и линейные фильтры несложно заменить.

1 Зачем нужен ?

Представим себе конструкцию трубопроводов обычного частного дома. Его система отопления в 95% случаев состоит из труб и радиаторов, занимающихся транспортировкой горячей воды.

Обогрев дома с помощью труб и воды – крайне удобный и эффективный способ. Однако многие забывают о том, что так же как и при работе с системами труб для водоснабжения, трубы отопления и сами обогреватели тоже нужно защищать от работы с некачественным носителем.

К сожалению, мы не можем гарантировать качество воды в трубах, даже если получаем основную массу воды из скважины, пробуренной самостоятельно.

В водопроводной воде часто попадаются грубые и мелкие частицы грязи, песка, мелкие фракции отходов, хлора и т.д. Не будем забывать и про мелкие органические отходы или различные металлические элементы.

Узел очистки на входе в отопительный контур

То же, хоть и в меньшей мере касается качества воды из скважины. Бывает и так, что скважину пробурили не в самой лучшей местности. Например, грунт на вашем участке имеет слишком большую долю железа. В таком случае вода будет постепенно насыщаться мелкими элементами железа, которые негативно сказываются на внутренностях труб в системе отопления.

А ведь это только поверхностный разбор нескольких причин, по которым фильтр для очистки воды вам может потребоваться.

1.1 Что будет если не ставить фильтр?

Многие спросят, а зачем собственно нужен фильтр для отопления? Какая от него польза? Это ж ведь не водопровод, воду из которого мы постоянно используем для личных нужд, гигиены, питания и т.д.

Вопросы эти очень резонные. Постараемся на них ответить

Главное, что нужно понимать – это важность отопительной системы, как конструкции

Мало кто обращает на нее внимание, особенно если внутри дома нет никаких поломок. Однако поверьте, если система обогрева частного дома выйдет из строя – вы это сразу заметите

В трубопроводах отопления есть несколько уязвимых точек:

• Трубы отопительного контура;
• Конструкция циркуляционного насоса;
• Котлы.

Трубы отопления от труб водоснабжения ничем не отличается. Кроме разве что немного упрочненной конструкции, ведь их задача – постоянная транспортировка горячей воды.

Они точно так же страдают от некачественного или грязного носителя, ржавеют, забиваются отходами. Учитывая необходимость бесперебойной перекачки больших масс горячей воды, скорость отложения осадков даже увеличивается.

Бюджетный грязевик для системы отопления

Рано или поздно пространство внутри забьется настолько, что проход по ним жидкости станет попросту невозможным. Повысится давление внутри системы, что может привести к самым неприятным последствиям (учтите влияние горячей воды) вплоть до прорыва или выхода из строя отопительных приборов.

Это же касается и радиаторов. Хотя полость радиаторов все же меньше страдает от осадков.

Схожим образом страдает конструкция циркуляционного насоса. В отличие от труб, камера и входы циркуляционного насоса почти не подвержены негативному влиянию осадка, зато проблемы для них могут создать крупные частицы мусора и металлические элементы.

Со временем состояние циркуляционного насоса, эксплуатируемого в некачественной среде, сильно ухудшится вплоть до полной поломки. Вот почему многие сантехники рекомендуют ставить грязевики или фильтры грубой очистки перед входом камеру любого насоса, особенно циркуляционного.

Впрочем, засорение труб, радиаторов или выход из строя циркуляционного насоса – не такая уж большая проблема. Во всяком случае, решить ее можно простой заменой отдельных комплектующих или их очисткой.

С чем нельзя так быстро справиться, так это с поломкой котла. Не имеет значения, используете вы электрический или газовый обогреватель, в любом случае его надо ограничить от работы с загрязненной жидкостью.

Без полноценной очистки вода в камере нагрева и баке будет постепенно засорять внутренности котла. Это приведет к ухудшению его функциональных характеристик, частым перегревам, в особо запущенных случаях – к поломкам.

Классификация по принципу фильтрации

Сетчатые фильтры. Самый распространенный и привычный тип фильтра грязевика для воды, используемый в быту. В простейшей конструкции грязь задерживается сеткой и осаживается в зоне накопления. Периодически дно стакана отворачивается и грязь удаляется. Конструкция может быть дополнена сливным краном, установленным вместо дна, и тогда грязевик из промывного превращается в самопромывной.

Сетчатый фильтр Danfoss FVR, Ду50.

Установка дополнительной сетки, удаляющей из теплоносителя воздух, поплавка и игольчатого клапана добавляет грязевику функцию защиты от загазованности. Эффективность работы сетчатого грязевика зависит от давления в магистрали до и после него. При значительной разнице этих величин твердые частицы могут продавливаться сквозь сетку.

Магнитный фильтр удаляет из потока теплоносителя металлические частицы

При работе такого фильтра никакого тормозящего воздействия на поток жидкости не происходит, что важно при работе мощных насосов

Различают еще инерционно-гравитационные и абонентские грязевики. Принцип работы первых понятен из их названия и применяются они на крупных предприятиях. Абонентские устройства очищают теплоноситель на входе в узлы учета.

Обслуживание грязевиков в системе отопления

Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.

В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.

Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.

Любая система отопления, неважно, центральная или полностью автономная – это достаточно сложный «организм», включающий немало элементов, каждый из которых выполняет то или иное предназначение. И в этом перечне комплектующих обязательно должно найтись место и для устройств фильтрации и очистки теплоносителя. Эту функцию принимают на себя грязевики

Эту функцию принимают на себя грязевики.

При проектировании центральных отопительных систем подобные фильтры планируют в обязательном порядке, как в котельные или на тепловых станциях, так и на коллекторах и элеваторных узлах непосредственно в подключённых к теплосетям зданиях. А вот в индивидуальном строительстве нет-нет, да и встречаются ситуации, когда неопытные собственники дома не в полной мере представляют, насколько важны грязевики для систем отопления, и не включают их в самостоятельно разрабатываемую схему. И совершенно напрасно – эти сосем недорогие, несложные в установке и обслуживании устройства способны существенно улучшить работу всей системы, значительно продлить безаварийный период ее эксплуатации, избавить хозяев от достаточно трудоемкой и грязной работы по периодической очистке и промывке труб и радиаторов, намного снизить эксплуатационные расходы на обогрев жилья.

Переносчиком тепловой энергии от котла или централи к радиаторам является жидкий теплоноситель. Чаще всего в этой роли выступает вода, чистая или с какими-либо химическими присадками. В определенных условиях, например, в частных домах, где хозяева не проживают круглый год, нередко используется и специальные жидкости, устойчивые к отрицательным температурам – антифризы, но и в них вода занимает значительную часть общего объема.

Вода – это всегда весьма активный окислитель, вызывающий коррозию металлических деталей тепловых трасс, внутридомовых разводок, радиаторов, запорно — регулирующей арматуры. Образовавшиеся частички ржавчины со временем отслаиваются от стенок и подхватываются потоком. Однако, если в трубе, на кране, в радиаторе, на соединительном сварном или резьбовом стыке, в тройнике или на повороте создаются определенные условия (заужение прохода, неровность, наплыв от сварочного шва, изменение направления потока и т.п.), то это место с большой долей вероятности становится уязвимым для образования пробки – мелкие частицы окалины оседают, скапливаются, наслаиваются, суживая, а иногда и полностью перекрывая проход теплоносителю.

Многим, наверное, знакома ситуация, когда радиаторы отопления нагреваются неравномерно, не по всей своей площади. Случается и так, что в батарее несколько секций вообще остаются холодными – теплоноситель через них явно не циркулирует.

Забитые грязью секции радиаторов — причина их неравномерного нагрева

Если проверка показывает, что воздуха в радиаторе нет, то подобная картина может быть вызвана только скоплением грязи.

Иногда при вскрытии батареи можно увидеть подобную «печальную» картину

Требуемую теплоотдачу такие радиаторы обеспечить не смогут, и придется прибегать к экстренным мерам – снимать их и проводить тщательную промывку. А это, поверьте, весьма сложный и трудоемкий процесс.

Монтаж

Установка сетчатого фильтра должна осуществляться согласно инструкции производителя, с которой следует ознакомиться перед монтажом. Однако существуют общие рекомендации по монтажу, подходящие для большинства моделей:

Правильная установка фильтра в вертикальном и горизонтальном положении.

• Фильтр должен быть установлен в правильном направлении (указывается стрелкой на корпусе устройства);
• При горизонтальном монтаже, фильтр монтируется пробкой с сеткой вниз;
• В случае монтажа устройства на вертикальный трубопровод, поток теплоносителя должен двигаться сверху вниз (пробка «смотрит» вниз). Если поток движется снизу вверх, стандартный косой фильтр не будет выполнять свою функцию. В этом случае, все твердые загрязнения будут оседать в районе стыка (угла) горизонтального и вертикального трубопроводов;

• После монтажа фильтра, его корпус не должен испытывать давление от подсоединенных к нему труб;
• Для осуществления очистки или замены сетки, трубопровод рядом с фильтром должен быть оснащен запорной арматурой, которая позволяет перекрывать поступление теплоносителя на участок.

Принцип работы

Принцип работы грязевиков любого типа осуществляется по предельно простой схеме:

1. Теплоноситель поступает в патрубок, после чего направляется внутрь корпуса. На дно оседают частицы грязи.

Затем вода из внутренней полости грязевика поступает в фильтр, установленный в выходном патрубке.

После чего очищенный теплоноситель поступает в трубопроводы системы отопления.

Очищение от частиц грязи происходит посредством извлечения стакана из выходного патрубка. Нижняя часть корпуса грязевика должна периодически очищаться от скопившейся грязи. Фильтр-грязевик подключается к трубопроводам как при помощи резьбы, так и посредством фланцев.

Прекрасным изобретением считаются грязевики магнитного типа. Ржавчина притягивается к магниту, что никоим образом не сказывается на интенсивности потока воды в отопительной системе. Выловленные магнитом частицы скапливаются в специально предназначенных для этого местах.

В связи с тем что грязевики для систем отопления не меняют давление, их допускается использовать на линии всасывания насосного оборудования большой мощности. В данном случае магнит внешне представляет собой тонкий цилиндр диаметром примерно 40 мм.

Некоторые потребители сомневаются, что установка грязевика на трубопроводе системы отопления столь важна. Тем, кто считает, что система будет прекрасно функционировать без данного прибора, стоит сказать, что, конечно же, без него можно обойтись. Но при этом эксплуатационный срок системы значительно сократится по причине загрязнений и других факторов, связанных с этим. А также сократится эффективность отопительной системы.

Достоинства данного изделия неоспоримы, в особенности, когда эксплуатация системы отопления требует частой очистки котлов и трубопроводов. Также грязевики приходят на помощь в зимний период времени, когда отопительные приборы еще не достаточно теплые.

Итак, преимущества грязевика для систем отопления очевидны. Причем и стоимость его сравнительно невысока. Так что не стоит слишком задумываться о том, стоит ли устанавливать фильтр для системы отопления. Безусловно, приобрести данное изделие намного выгоднее, чем заниматься устранением какой-либо поломки или производить замену трубопроводов системы.

Также стоит учитывать тот момент, что, помимо финансовых затрат, перебои в работе отопительной системы способны принести немало переживаний.

С грязевиком система будет функционировать надежно, а главное — уменьшится вероятность возникновения аварийных ситуаций.

Когда теплоносителем в системе отопления является вода, все элементы системы, которые выполнены из металла, постепенно ржавеют. Первыми страдают трубы. Кроме того, что коррозия разрушает металлические элементы, опасна она и тем, что частички ржавчины отслаиваются и .

Также систему засоряют, проникшие в нее частицы песка, грязи, шлама и др. Поэтому нужна специальная очистка, для чего следует установить грязевой фильтр для системы отопления.
