Как проверить термопару на газовом котле — принцип работы

Плюсы и минусы

Как и у любого устройства, у термопар имеются как достоинства, так и недостатки. Среди преимуществ приборов можно отметить их низкую стоимость, что обусловлено достаточно простой конструкцией, и продолжительный срок службы. Долговечность устройств объясняется отсутствием сложных узлов и подверженных трению движущих элементов. Важным плюсом является широкий спектр измеряемых температур, а также лёгкий монтаж и демонтаж прибора. Нельзя оставить без внимания и многофункциональность термопар, позволяющую использовать устройство как в качестве датчика контроля за пламенем, так и в роли термометра.

К недостаткам относят предел напряжения, который ограничен 50 мВ. Это является одной из причин погрешностей показаний, возникающих при измерении температур. Отсутствие линейной зависимости между значениями температур и разницей потенциалов также является минусом устройства. К тому же деталь не подлежит ремонту, и при выходе из строя заменяется на новую. Впрочем, иногда прекращение работы термопары связано с плохим контактом. Для возобновления работы котла нужно снять термопару, зачистить проводники и установить прибор на место.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

  • извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
  • если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
  • далее при помощи мультиметра проверяют работоспособность устройства.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

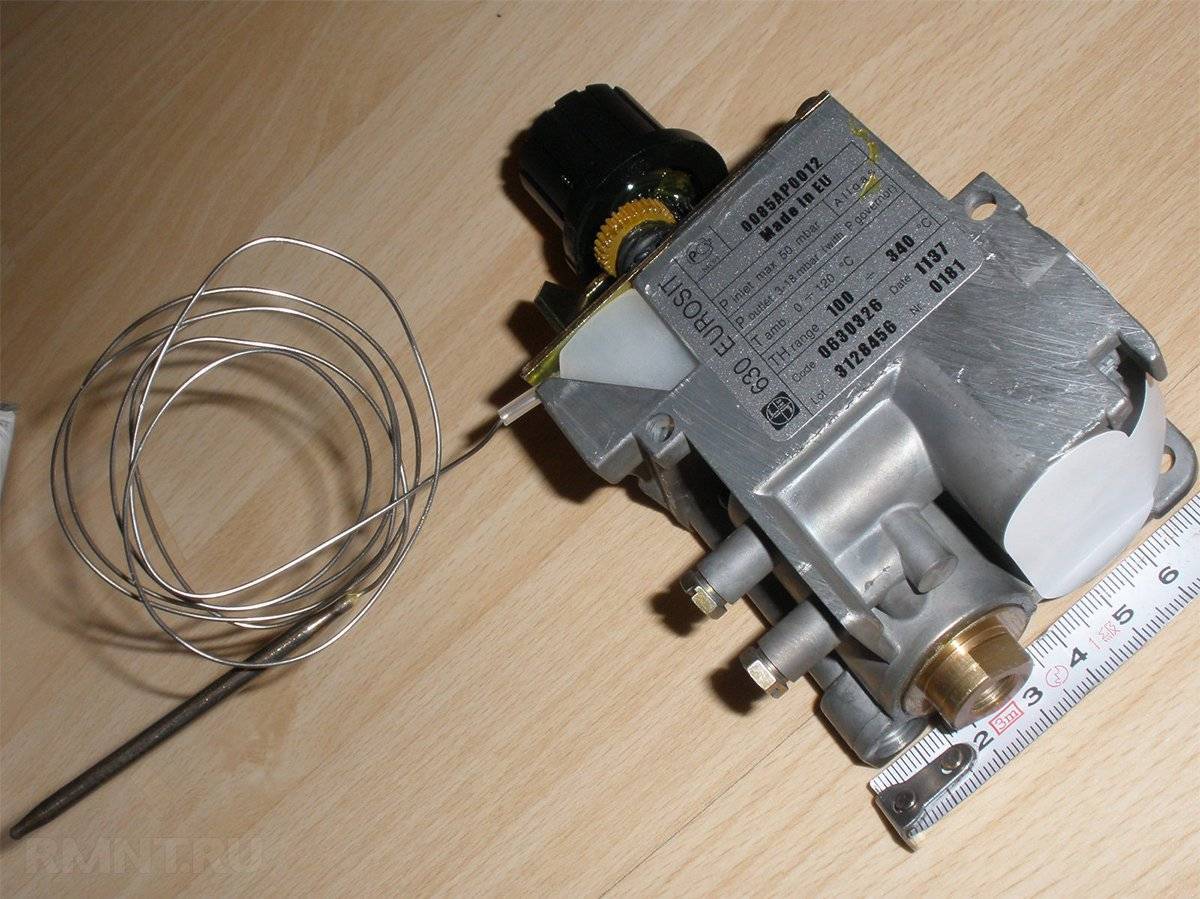

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

  • отключён;
  • зажигание;
  • регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

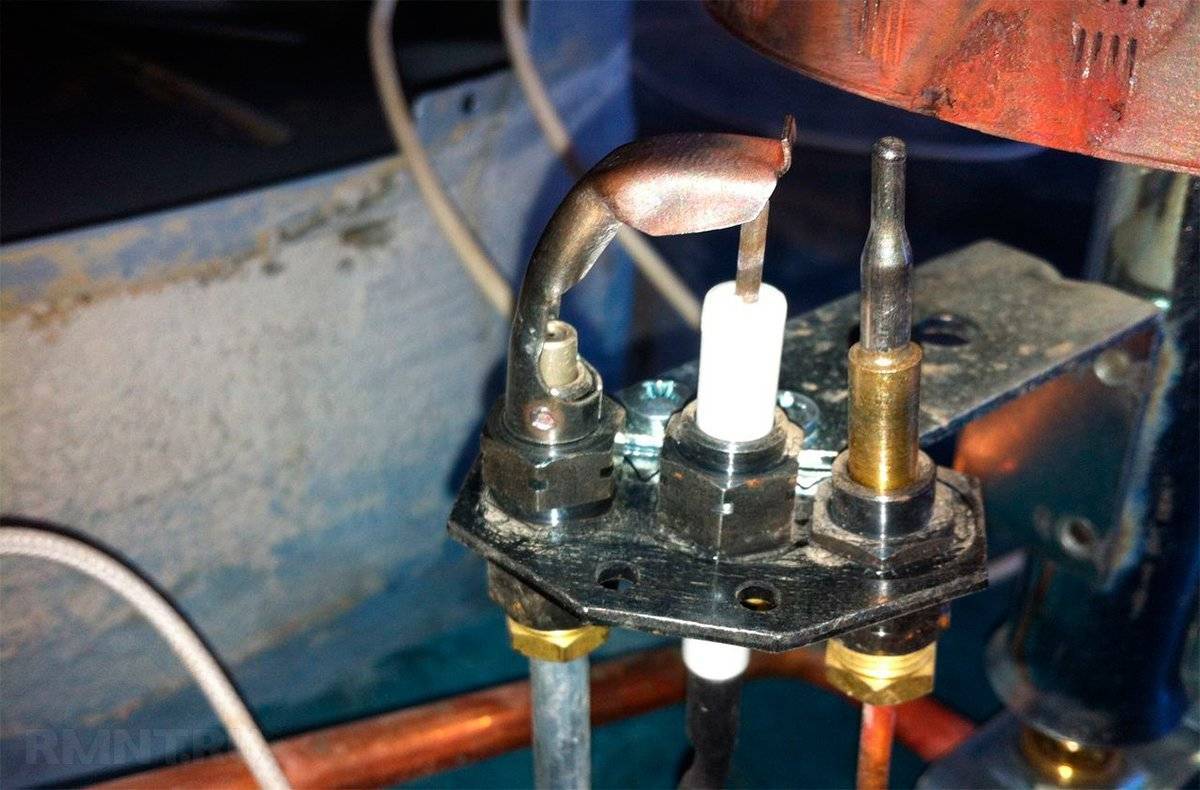

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

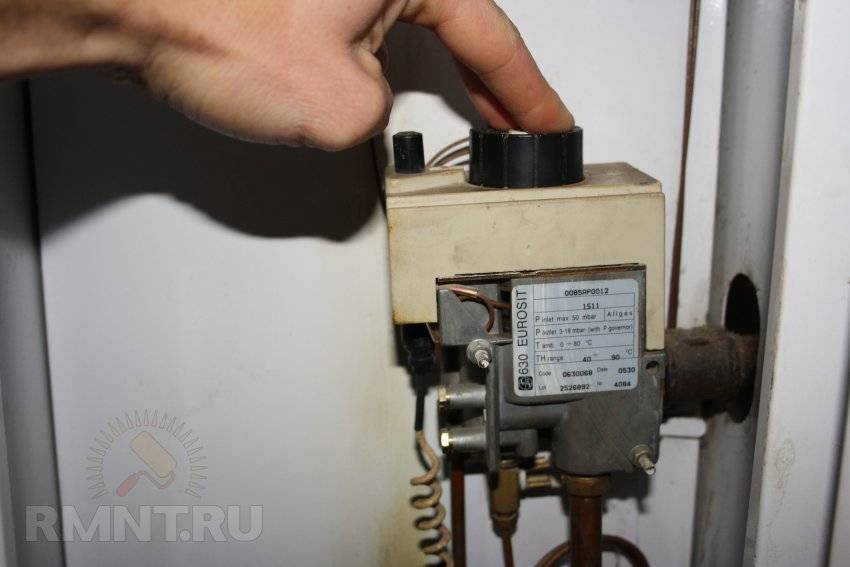

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Отопительный газовый котел

Если газовый котел остановлен аварийно, а диагностика котла сообщает владельцу, что отсутствует пламя на горелке, то первым делом потребуется проверить работоспособность термопары мультиметром:

В целях безопасности отключают котел от электрической и газовой сети.
Термопара имеет незакрепленный конец, который размещен в факеле горелки, а второй закреплен к электромагнитному клапану с помощью гайки.
Для снятия ТП с котла откручивают гайку.
Свободный конец ТП нагревают над источником открытого огня. Подойдут горящая свеча или газовая конфорка

При этом важно выдерживать минимальный уровень размещения ТП — 1 см от пламени.
После того, как ТП нагрелась, начинают тестирование мультиметром.
Мультиметр установить в режим замера минимального постоянного электрического напряжения.
В трубке имеется токопроводящий контакт, к нему необходимо присоединить «+» щуп мультиметра.
Щуп «минус» соединить с корпусом элемента.
Нагреть наконечник на открытом пламени.
Если показания будут в пределах 20–25 мВ, то термопара исправна, а сбои в работе котла по данному параметру защиты могут быть вызваны плохими контактами между проводами ТП и газовым клапаном-отсекателем.
Даже в том случае, если напряжение ТП не достигает 20 мВ, чтобы исключить ошибку потребуется несколько раз прозвонить термопару, дополнительно нагревая ее. Если все замеры покажут результаты ниже 20 мВ, то термопара подлежит замене, поскольку современные датчики этого класса ремонту не подлежат.

Для того чтобы правильно выбрать новую ТП для замены, нужно ориентироваться по марке котла, так как термопара может производиться по классификации ЕС, а не по отечественным стандартам, и это создает определенную путаницу.

Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

  1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
  2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
  3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

  • функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения,
  • если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Руководство по ремонту газконтроля

Если газ на плите гаснет, то проблема может крыться не только в термопаре. Однако чаще всего дело именно в ней.

Основной признак проблем с газконтролем – после розжига конфорки и отпускания ручки или кнопки открытия «голубого топлива» пламя сразу тухнет. Это происходит из-за перекрытия клапана, так как термо-ЭДС для поддержания его открытым отсутствует либо недостаточна.

Причины шума конфорок газовых плит подробно изложены в статье, с полезной информацией которой стоит ознакомиться.

Самостоятельно выполнять проверку, производить ремонт и замену термопары в газовой плите своими руками следует только при полном перекрытии газа. Сначала необходимо закрыть вентиль на баллоне с газовой смесью или трубе с метаном, а только потом приступать к каким-либо работам. Также не стоит забывать об отключении электроснабжения, если в конструкции есть энергозависимые приборы.

Наконечник термопары располагается непосредственно возле конфорки и газового огня. А в духовке его найти можно возле рассекателя пламени в верхней части духового шкафа. Этот кончик должен быть без нагара, минеральных отложений и каких-либо повреждений.

Если рабочий наконечник термопарного датчика покрыт окалиной, то ее в обязательном порядке следует счистить наждачной бумагой. Чем больше нагара, тем меньше тепла доходит до термопары, а тем меньше она соответственно создает ЭДС. Полученных милливольт может банально не хватать для открытия электромагнитного клапана.

Как проверить перед заменой?

Термопара обычно имеет один наконечник для установки возле огня. Но есть и варианты с двумя или тремя кончиками контроля температуры. Их обычно используют в духовках, однако все зависит от конкретной модели плиты.

У термопар с несколькими рабочими наконечниками имеется особенность – если лишь один из них не нагрет или вышел из строя, то электромагнитный клапан окажется закрыт. Поэтому, чтобы точно найти причину проблем, подобные термопарные устройства проверять придется особенно внимательно. Неисправным может быть лишь один из датчиков.

Еще один момент – проводники термопары на участке до клапана должны быть натянуты или болтаться в корпусе плиты. При этом их подсоединение к электромагниту должно быть жестким, висящий «на честном слове» разъем здесь недопустим.

Выпускаются рассматриваемые устройства с длиной от 40 до 130 см. Выбирать по этому показателю термопарный прибор газконтроля следует очень внимательно. С одной стороны проволоку проводников нельзя излишне натягивать, а с другой она не должна лежать на нагреваемых поверхностях или свободно болтаться.

Как поменять устройство?

Перед тем как поменять поврежденную термопару в газовой плите, следует осмотреть прибор на:

  • наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
  • отсутствие прогара данного наконечника (в этом случае только полная замена);
  • жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
  • исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.

Менять рассматриваемый прибор следует только тогда, когда он точно неисправен. Во многих случаях, чтобы газовая плита вновь заработала, можно обойтись очисткой наконечника от нагара и проверкой контактов.

Рабочий наконечник термопары жестко зафиксирован возле конфорки или горелки с помощью гайки. Если она из-за накипи не поддается откручиванию, то излишне давить на ключ не стоит. Так можно лишь сломать крепление. Лучше воспользоваться сначала растворителем.

Второй конец термопары к электромагнитному клапану крепится с помощью резьбового разъема либо двух обжимных контактов. Снять их не представляется чем-то сложным. Новый термопарный датчик ставится в аналогичной последовательности – одним концом он крепится возле конфорки, а вторым к электромагниту.

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

Так выглядит стандартная термопара на фото.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

  1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
  2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
  3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация)Материалы проводников спаяРоссийская маркировкаДиапазон температур, °C
Kхромель-алюмельТХА-200 – 1 300
Lхромель-копельТХК-200 – 850
Jжелезо-константанТЖК-100 – 1 200
Nнихросил-нисилТНН-200 – 1 300
Tмедь-константанТМКн-200 – 400
Eхромель-константанТХКн0 – 600
Sплатинородий-платинаТПП100 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

  1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
  2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
  3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
  4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
  5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Зачем нужна термопара в газовом котле, как работает

Подключенная к пропускному клапану термопара для газового котла, встречается в каждой модели отопительного оборудования на газе. Основной функцией термопары, является измерение высоких температур, а также обеспечение безопасности, предотвращение утечки газа при затухании огня.

Для чего нужна термопара в котле отопления на газе

Использование газовой горелки, таит в себе опасность, если по какой-либо причине, произойдет затухание огня, газ начнет поступать в помещение. При определенных обстоятельствах, данная ситуация становится причиной взрыва или отравления жильцов.

Как устроена и работает термопара

Принцип работы термопары газового котла основан на физическом явлении, получившем название – эффект Зеебека. Было замечено, что при нагревании, два металла с разной плотностью и теплотехническими характеристиками, соединенными между собой спайкой, вырабатывают электрическое напряжение.

При нагревании металлов, вырабатывается электричество. Термопара должна выдавать напряжение 40-50 мВ.

В классических устройствах, напряжение, достаточное для открытия клапана, находится в пределах 40-50 мВ, в современной чувствительной автоматике установлена арматура, способная работать, уже при 20 мВ.

Регулировка термопары возможна не во всех моделях. Изменения рабочих режимов, достигается благодаря увеличению или сокращению расстояния до горелки металлического стержня, соприкасающегося с пламенем. Настройки выполняются с помощью зажимной гайки.

Как проверить исправность термопары в котле

Определить неисправность термопары достаточно просто. Пропускной клапан имеет зажимной шток, регулирующий поступление газа. При розжиге котла, электромагнитный клапан открывается вручную. На него нажимают, на горелку поступает газ, который поджигают посредством пьезоэлемента или вручную. После 10-30 сек, механический клапан отпускают. В этот момент, шток блокируется посредством вырабатывающегося статического электричества. Газ продолжает поступать.

Сколько стоит термопара для газового отопительного котла

Стоимость термопары для бытовых газовых котлов, зависит от модели используемого оборудования. Отечественные датчики, обойдутся в пределах 250- 400 руб. Зарубежная продукция, именитых производителей Bosh, Buderus, Viessmann, будет стоить, начиная от 1200 руб. и выше.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Инструкция по установке

Первый шаг – отключить стояк водоснабжения в квартире или доме. Потом выбрать участок, где будет стоять клапан, и вырезать болгаркой. Торцовые поверхности трубы зачистить от зазубрин.

Для герметичности в раструб нужно поставить резиновую прокладку (если монтаж по резьбе, вместо прокладки – сантехническая пленка). После этого установить аэратор и крепко зафиксировать его в стояк.

Рекомендуем ознакомиться: Применение запорной арматуры для перекрытия потока в водопроводах

Для одной квартиры на внутреннюю канализацию требуется как минимум 3 клапана – по штуке на каждый потребитель.

Для аэраторов надо обеспечить доступность, чтобы их было легко осматривать и чистить. А чистка нужна раз в год.

Сезонное обслуживание

Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку. Для этого определяемся с методом её крепления, у разных моделей котлов это может быть выполнено по-разному. Чаще всего это несколько саморезов и несколько защёлок в верхней части кожуха.

Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

  • теплообменника;
  • горелки;
  • запальника при его наличии.

Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

Описание элемента

Термопара – это практически единственный прибор, измеряющий предельно высокие температуры. Его устанавливают в различное котельное оборудование. Задача элемента – контролировать терморежим, защищая систему от возможного перегрева.

Если в камере сгорания по какой-либо причине отсутствует пламя, термопара автоматически перекрывает подачу газа. То есть это защитный элемент.

Вообще устройство, замеряющее температуру рабочей среды, широко востребовано в разных областях человеческой деятельности: промышленность, медицина и другие сферы, где важна точная температура.

Принцип работы

Термопара — это самый популярный термодатчик, который был открыт в 1822 году немецким физиком Томасом Зеебеком. Именно поэтому принцип работы такого элемента часто называют эффектом Зеебека. В книгах и учебниках этот эффект описывают так: если спаи проводников имеют неидентичные температуры, то между ними образовывается электрическая сила (термоэдс), значение которой пропорционально разности температур спаев.

Перед тем как приступить к изготовлению термодатчика, нужно подготовить все материалы и инструменты. Электроды термопары состоят из разнородных материалов, для выбора которых нужно определиться с типом изделия и сферой использования.

Типы термодатчиков обозначаются буквами латинского алфавита и имеют свои характеристики. Например, популярная модель TYPE K состоит из сплава хромель-алюмель, а диапазон ее измерений — 200−1200 °C. Произведя несложные расчеты, можно говорить о нелинейности (термоэдс -35 — 32 мкВ/°C), в то время как нелинейность характеристики должна быть наименьшей. В этом случае погрешность при измерениях будет совсем небольшой.

Использование микроконтроллера

Применение в схеме самодельного термометра микроконтроллера подразумевает использование программы, управляющей его работой. В качестве микросхемы применяется ATmega8, а датчика температуры — DS18B20.

В схеме используется небольшое число радиодеталей. Она несложная и не нуждается после сборки в какой-либо наладке. Напряжение питания микроконтроллера составляет пять вольт. Для его стабилизации используется микросхема L7805. Транзисторы можно использовать любые с NPN структурой. В качестве индикатора подойдёт трёхразрядный сегментный дисплей с общим катодом.

Температура устройством может изменяться в интервале от -55 ° до 125º С с шагом в 0,1º С. Погрешность измерения не превышает 0,5º С. Обмен данными между датчиком и микроконтроллером происходит по шине 1-Wire. При большом расстоянии выноса измерительной микросхемы DS18B20 от ATmega8 необходимо подобрать подтягивающее сопротивление. Распаять его лучше непосредственно на вывод датчика.

При программировании все установки микроконтроллера оставляются заводскими, и фьюзы не изменяются. Затем к собранному термометру можно добавить ещё один датчик, а также часы. Но для этого необходимо будет обладать знаниями в программировании, чтобы дописать программный код.
