Рейтинг популярных моделей
Среди компаний, выпускающих предохранительную арматуру для котельных, особой популярностью пользуется два производителя. Их продукцию мы и рассмотрим:
Группа безопасности «Watts»
Компания «Watts» производит широкий ассортимент элементов системы отопления, среди которых и группы безопасности серии KSG для отопительных котлов. В линейке присутствуют модели на стальной, литой латунной или чугунной консоли, стандартные и компактные. Некоторые блоки комплектуются защитными теплоизолирующими кожухами.
Фото 2: Группы безопасности «Watts» серии KSG для отопительных котлов
Все модели серии «Watts» KSG имеют предохранительный клапан, срабатывающий при давлении 3 бара. Подключение к системе отопления осуществляется через отверстие диаметром 1 дюйм с внутренней резьбой. Модельный ряд рассчитан на работу с водогрейными котлами мощностью от 50 до 200 кВт. Цены на модели «Watts» KSG находятся в диапазоне от 2 000 до 6 000 рублей.
Группа безопасности «Valtec»
Компания «Valtec» также является востребованным среди потребителей производителем защитной арматуры для систем отопления. Она производит группы безопасности как для котлов (VT 460), так и для расширительных баков (VT 495) смонтированных на полой консоли с настенным креплением.
Фото 3: Группа безопасности «Valtec» VT 460 для отопительных котлов
Группа безопасности «Valtec» VT 460 выполнена в компактном латунном корпусе и предназначена для котлов, бойлеров и систем ГВС. Модель рассчитана на работу с бытовыми отопительными устройствами мощностью до 44 кВт и максимальным давлением 3 бара, например такими как дровяной котел отопления «Мотор Сич». В среднем такое устройство можно купить за 1700 рублей.
Как видите, цены на арматуру безопасности далеко не низкие, поэтому многие изготавливают ее своими руками. Процесс этот совсем не сложный, поэтому вполне можно собрать группу безопасности самостоятельно в домашних условиях.
Техника безопасности
При монтаже блока и его эксплуатации важно соблюдать простые меры предосторожности. Они не только помогут сохранить здоровье, но и снизят риск возникновения травм разной степени тяжести
Среди основных правил следует выделить такие:
- Устанавливать систему безопасности нужно в таком месте, чтобы можно было беспрепятственно подходить к ней и устранять небольшие поломки.
- Составляющие части блока безопасности не должны препятствовать работе отопительной системы. В противном случае есть высокая вероятность поломок.
- Детали конструкции могут сильно нагреваться в процессе эксплуатации. Из-за этого нужно быть предельно осторожным и не прикасаться к горячим элементам. Если пренебречь этим правилом, то можно получить довольно сильный ожог.
- При возникновении аварийной ситуации нужно сразу же отключить устройство. Это убережёт его от ещё больших поломок и поможет снизить риск получения травмы.
- Любые ремонтные работы можно проводить только с отключенным и остывшим оборудованием.
Установка блока безопасности для отопительной системы — это довольно сложное мероприятие, которое требует значительных временных и финансовых затрат. При правильном подходе к делу и соблюдении всех рекомендаций профессионалов можно упростить работу и выполнить её в кратчайшие сроки.

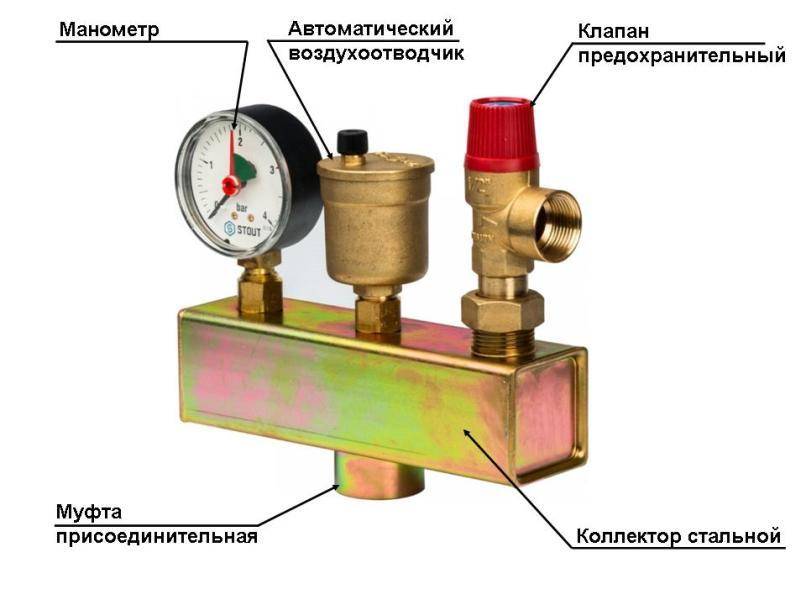

Устройство и принцип работы группы безопасности
Группа системы безопасности отопительного котла относится к устройствам, отвечающим за безаварийное обеспечение потребителя тепловой энергией. В комплект оборудования входит:
- прибор для автоматического отвода воздуха;
- клапан сбрасывающий, предохранительный;
- манометр.
Модули контроля давления в системе теплоносителя установлены в металлическом корпусе, оснащённом резьбовыми разъёмами. Если контрольное оборудование устанавливается в холодном помещении, то выбор следует остановить на корпусе с термоизоляцией.
Отводчик воздуха
По условиям технических параметров отопительного котла устройство для стравливания воздуха, или кран Маевского, устанавливается выше корпуса обогревателя для удаления воздуха, выделяющегося при нагревании рабочей среды системы. Пузырьки кислорода также могут проникать в магистраль по ряду причин:
- первичное заполнение системы рабочей средой;
- подпитка трубопровода свежим теплоносителем;
- дефекты в уплотнительных прокладках;
- засор трубопровода частицами ржавчины;
- некачественный монтаж магистрали и оборудования.
В процессе нагревания рабочая среда расширяется, освобождает молекулы кислорода, образующие воздушную пробку, влияющую на интенсивность циркуляции рабочей среды в магистрали. Предупредить повреждение труб поможет автоматический прибор для сброса давления, рабочие параметры которого регулируются без участия оператора.
Процесс регулировки давления в отопительной системе управляется поплавком, коромыслом, игольчатым клапаном. Образовавшаяся воздушная пробка давит на поплавок, коромысло открывает клапан и стравливает воздух. После снижения давления в системе клапан возвращается в исходное положение.
Клапан предохранительный
С целью увеличения безопасности котельной и всего отопительного оборудования вместе с контрольными автоматическими приборами устанавливается расширительный бак. В качестве дополнительной защиты в группу безопасности включается предохранительный клапан, предназначенный для сброса «лишней» жидкости в канализацию.
ВАЖНО! Чтобы в помещении котельной было всегда сухо – рекомендуется предохранительный клапан подключать к сливу в канализацию. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:
Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:
- сбой в работе автоматики;
- повышение объёма теплоносителя в случае поломки термостата;
- нарушение давления потока жидкости в линии трубопровода.
В конструкцию клапана предохранительного входит мембрана и стальная пружина, заключённые в латунный модуль с вентилем или рукояткой. При сбое в работе системы более чем на 15% через контрольный прибор за один выброс выпускается до 100 мл жидкости. На потребительском рынке представлены предохранительные приборы разных моделей, при выборе комплектующего элемента под обогревательный котёл индивидуального пользования необходимо купить клапан, выдерживающий давление 3 атмосферы и температуру жидкости 120 °C.
Манометр
Кроме предохранительного и стравливающего клапанов следить за ситуацией поможет манометр, входящий в группу безопасности котла. Показания бытового прибора понятны для любого пользователя благодаря наличию стрелок разного цвета: красного и чёрного. Рабочие значения красной стрелки устанавливаются вручную в соответствии с рекомендациями котла (порядка 2 атмосфер). Чёрная стрелка управляется давлением рабочей среды в линии трубопровода. Если показатели чёрной стрелки превышают положение красной, то система находится на грани аварии.
При выборе стрелочной гарнитуры необходимо учесть следующие факторы:
- размер циферблата;
- точность измерения;
- допустимая погрешность;
- измерительные единицы (бары или атмосферы);
- допустимое давление.
Для частной котельной подойдёт манометр со шкалой до 4 атмосферы.
Группа безопасности бойлера Valtec VT.461.N.04 (1/2″, 10 бар)
Группа безопасности бойлера Valtec VT.461.N.04 позволяет пользователю обезопасить себя и свой дом от серьёзных аварий, случающихся из-за неисправностей бытовых водонагревателей объёмом до 200 л (например, при отказе температурной автоматики бойлера).
Группа состоит из латунного никелированного корпуса, в котором расположены запорный вентиль в комбинации с обратным клапаном, предохранительный клапан и прямой сливной патрубок. В комплект входит также сифон. Модель 1/2″ снабжена красным колпачком предохранительного клапана. Обратный клапан не позволяет нагреваемой и расширяющейся воде уходить в холодный водопровод, а предохранительный защищает водонагреватель от превышения давления. Предохранительный клапан группы безопасности имеет устройство принудительного открытия, что позволяет открывать клапан для слива воды из бойлера, проверки срабатывания и предотвращения залипания золотника.
Производительность предохранительного клапана по воде при давлении 7,7 бар составляет 650 л/час, по по насыщенному пару — 21 кг/час.
Конструкция
| 1 — Патрубок присоединения к холодному водопроводу 3 — Патрубок присоединения к водонагревателю 4 — Пробка обратного клапана 5 — Ручка запорного вентиля 6 — Ручка предохранительного клапана |
Комплектация
- латунный никелированный корпус
- запорный вентиль в комбинации с обратным клапаном
- предохранительный клапан с зелёной ручкой
- обратный клапан
- прямой сливной патрубок
- сифон (гидрозатвор)

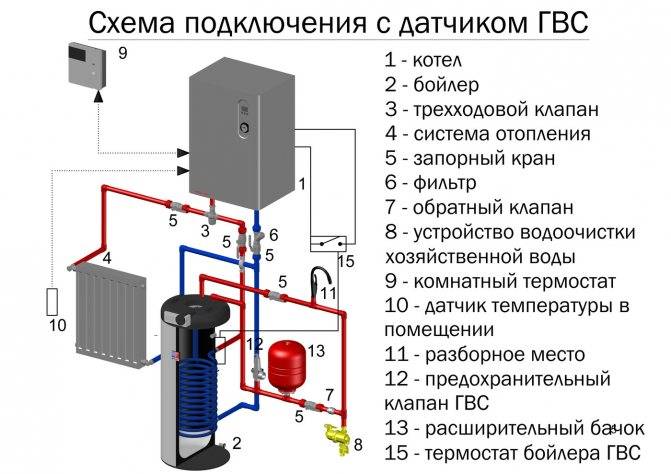

Указания по монтажу
- Группа безопасности должна ставиться на входной патрубок водонагревателя (бойлера). На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
- Группа безопасности устанавливается так, чтобы воронка разрыва струи была направлена вниз, ручка шарового крана (запорного вентиля) и рукоятка предохранительного клапана были доступны для управления.
- В случае, когда конструкцией водонагревателя наличие воздушной подушки не предусмотрено, к системе должен быть подключён расширительный бак.
- К воронке разрыва струи рекомендуется присоединять сифон, входящий в комплект поставки группы безопасности, который присоединяется к дренажной (канализационной) системе пластиковой трубой. Не допускается присоединение группы безопасности к трубопроводам канализации без разрыва струи.
- Поворотная воронка позволяет устанавливать группу безопасности как в вертикальном, так и в горизонтальном положении.
Указания по эксплуатации
- Для предотвращения прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка.
- Для слива воды с водонагревателя необходимо перекрыть шаровой кран (запорный вентиль) группы безопасности, и ручку предохранительного клапана повернуть до полного открытия клапана.
- Для продления срока службы группы безопасности рекомендуется перед ней установить фильтр механической очистки со степенью очистки не более 500 мкм.
- Не допускается замерзание рабочей среды внутри элементов группы безопасности.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.461.N |
| Артикул | VT.461.N.04 |
| Тип | группа безопасности бойлера |
| Назначение | для автономных систем водяного отопления |
| Рабочее давление | 10 бар |
| Максимальная температура рабочей среды | 120°C |
| Рабочая среда | вода |
| Пропускная способность | 8,5 м3/час |
| Производительность предохранительного клапана по воде при давлении 7,7 бар | 650 л/час |
| Производительность предохранительного клапана по насыщенному пару при давлении 7,7 бар | 21 кг/час |
| Давление открытия обратного клапана | 2 КПа |
| Давление настройки предохранительного клапана | 7 бар |
| Материал корпуса | никелированная латунь CW617N |
| Материал седла клапана | нержавеющая сталь AISI304 |
| Размер присоединения к бойлеру | 1/2″ вн. |
| Размер присоединения к холодному водопроводу | 1/2″ нар. |
| Размер присоединения к дренажной сети | 1 1/4″ нар. |
| Тип воронки разрыва струи | прямая |
| Вес брутто | 333 г |
| Средний полный срок службы | 20 лет |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Италия |
Монтаж самодельной автоматики
Качественные изделия известных производителей достаточно дороги. Например, стоимость группы безопасности для котлов итальянского бренда Icma составляет 40—43 у. е. Если купить комплектующие того же производителя и собрать предохранительную автоматику самостоятельно, то цена выйдет существенно ниже:
- клапан предохранительный – 6 у. е.;
- манометр – 10 у. е.;
- воздухоотводчик автоматический – 5 у. е.;
- крестовина латунная DN 15 в качестве коллектора – 2.2 у. е.
Итого сумма за группу безопасности, собранную своими руками, — 23.2 у. е., выгода очевидна.
При выборе комплектующих обязательно учтите советы нашего эксперта, основанные на многолетней практике:
- Не гонитесь за абсолютной дешевизной при покупке предохранительных клапанов. Китайские изделия начинают протекать после первого срабатывания либо не сбрасывают давление вовсе.
- Манометры «родом» из Поднебесной зачастую врут. Если при заполнении системы теплоносителем прибор занизит показания, то после нагрева напор в сети подскочит до критического и случится авария.Сборка самодельного блока
- Подбирайте предохранительный клапан по рабочему давлению котла, указанному в техническом паспорте.
- Не покупайте воздухоотводчик углового типа, только прямого. Первый создает повышенное сопротивление выходящему воздуху.
- Крестовина должна быть сделана из качественной толстостенной латуни. При выборе сравните вес дешевой и дорогой детали на ладони и ощутите разницу.

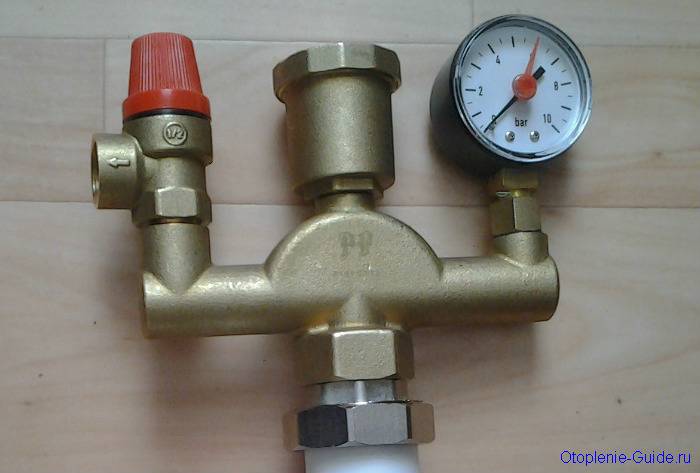

Смонтировать самодельную группу безопасности довольно просто. В верхний вывод крестовины вкрутите воздухосбрасыватель, а на боковые установите манометр и предохранительный клапан в любом порядке. Готовый элемент врежьте в магистраль рядом с котлом согласно схеме (смотри в предыдущем разделе).
Если вы желаете максимально обезопасить твердотопливный отопительный агрегат, обратите внимание на клапаны теплового сброса. Они работают в паре с основной группой и в случае перегрева сбрасывают теплоноситель из водяной рубашки котла, запуская внутрь холодную воду из водопровода
Разновидности изделий и схемы подключения описываются в нашей более ранней публикации.
Конструкция
Группа безопасности включает в себя латунный никелированный (бронзовый, чугунный или из оцинкованной стали) корпус, на котором установлены устройства, обеспечивающие стабильное функционирование и безопасность работы системы отопления:
- Предохранительный сбросной клапан. Является одним из основных элементов группы безопасности, т.к. именно он в случае аварийной ситуации не позволит давлению в системе превысить заданное значение и повредить отдельные элементы системы отопления. Как правило, для систем отопления частных домов порог срабатывания сбросного клапана составляет 3 атмосферы;
- Автоматический воздухоотводчик. Позволяет в автоматическом режиме, без вмешательства человека, удалять воздух из системы отопления. Все что необходимо сделать для начала работы воздухоотводчика это открутить запирающий колпачок на несколько оборотов. Как правило, производители поставляют воздухоотводчики с закрученными колпачками, что позволяет избежать попадания грязи внутрь устройства. Автоматические воздухоотводчики чувствительны к загрязнениям, в том числе к чистоте теплоносителя. В случае, если система не оснащена устройствами очистки теплоносителя, воздухоотводящее отверстие может часто забиваться разнообразными загрязнениями (ржавчина, песок, окалина, накипь и т.д.);
- Манометр. Показывает давление в системе отопления.
Стандартная компоновка группы безопасности для котла.
Примечание! В качестве теплоизоляции для корпуса группы безопасности часто применяется упаковка самой группы, выполненная из пенопласта или вспененного полиуретана/полипропилена.
Некоторые производители оснащают воздухоотводчик и манометр специальными отсечными устройствами, позволяющими быстро снимать приборы без слива теплоносителя из системы. При выкручивании воздухоотводчика или манометра отсечное устройство автоматически перекрывает поступление теплоносителя.
Группа безопасности для мембранного бака Watts GAG KAV.
Существуют группы безопасности для расширительного бака, которые отличаются от «обычных» тем, что имеют специальный корпус, предназначенный для настенного крепления расширительного бака. Помимо этого, они оснащаются арматурой, которая позволяет снимать бак для ремонта или замены без слива теплоносителя из отопительной системы (для этих целей также часто используются обычные шаровые краны).
Где устанавливать группу безопасности?
Если котел настенный, то за нас постарались производители: блок безопасности внутри или на задней стенке котла уже есть.
А вот для напольного котла нужно покупать группу безопасности отдельно и врезать в систему своими руками. Где? На подающей трубе, как можно ближе к котлу, но не дальше 1…1.5 м от котла.
Манометр должен располагаться так, чтобы его показания были видны без напряга, при любом посещении котельной. Теплоноситель, вытекающий через предохранительный клапан, тоже должен быть легко заметен, ибо о таком явлении нужно знать обязательно!
Важно! Между котлом и группой безопасности никакие вентили НЕ ставятся!
Расширительный бак для закрытой системы отопления
Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).
Принцип работы мембранного расширительного бачка
При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.
По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.
Виды мембран для расширительных бачков в системах закрытого типа
Расчет объема
Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.
Вот, пример расчета объема мембранного бака для закрытой системы отопления:
- объем системы отопления составляет 28 литров;
- размер расширительного бака для системы, заполненной водой 2,8 литра;
- размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.
При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.
На что обратить внимание при покупке
В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.
На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком
Во фланцевых моделях покупают только мембрану.
Место для установки расширительного бака мембранного типа
Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.
Схема установки расширительного бака для отопления мембранного типа
После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.
Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется
Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.
Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Бак на ножках можно установить на полу
Собираем блок безопасности самостоятельно
В изготовлении блока безопасности не должно возникнуть трудностей.
Для начала процесса потребуется подготовить следующие модули и инструменты:
- сбросной клапан;
- манометр;
- воздухоотводчик;
- гаечный ключ;
- газовые ключи;
- два угольника с резьбовым соединением наружного и внутреннего типа;
- штуцер;
- крестовина;
- переходники;
- герметик;
- сантехнический лен для герметизации и уплотнения соединений.
Первоначально угольники необходимо ввинтить в крестовину. Для плотной стыковки льняные пряди накручиваются на резьбу по ходу часовой стрелки, при этом распределение уплотнителя по поверхности должно быть одинаковым.
Стоимость самостоятельно изготовленного блока безопасности для системы отопления приблизительно в два раза меньше предлагаемых на рынке аналогов
Сверху нитей наносится тонкий слой герметика. Далее с помощью гаечного ключа вкручивают угольники в крестовину перпендикулярно один другому.
Теперь необходимо установить манометр, предохранительный клапан и воздухоотводчик. Если у деталей разный диаметр применяются соответствующие переходники. После окончательной сборки всех модулей работу механизма необходимо проверить под давлением — устройство не должно подтекать, а все детали находиться в рабочем состоянии.
Обслуживание расширительного бака
Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:
- Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
- Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
- Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
- Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.
Показания манометров при правильной работе расширительного бака
Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.
Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.
Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.
Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.
Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».
Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.
Мембранный расширительный бак «таблетка»
Мембранный расширительный бак
Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.
Схематическое устройство расширительного бака
Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.
Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.
Собираем группу безопасности своими руками
Перед тем как приступать к изготовлению группы безопасности своими руками, необходимо приобрести необходимые компоненты и подготовить инструменты и материалы. Итак, для работы нам понадобятся:
Фото 4: Детали и инструменты для сборки группы безопасности своими руками
- предохранительный клапан;
- манометр;
- воздухоотводчик;
- два угла с внутренней и наружной резьбой;
- крестовина;
- ниппель;
- переходники;
- два газовых ключа;
- лен;
- средство герметизации.
Сборка группы безопасности начинается с присоединения углов к крестовине. Для этого небольшие пряди льна накручиваются на резьбовое соединение по часовой стрелке, равномерно покрывая поверхность резьбы. Затем поверх льна наносится небольшой слой герметика и углы вкручивается в крестовину друг напротив друга при помощи гаечных ключей. После этого по той же технологии устанавливаются манометр, воздухоотводчик и предохранительный клапан. Для стыковки деталей разного диаметра используются переходники.
После того как вы собрали группу безопасности, ее необходимо проверить под давлением на отсутствие течей и работоспособность всех ее элементов. Итоговая стоимость самодельного блока примерно в 2 раза ниже заводских аналогов.
Более подробно о процессе самостоятельного изготовления группы безопасности смотрите в следующем видео:
Техника безопасности при установке
Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.
Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.
Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:
- Эксплуатация бачка при давлениях, выше допустимого размера.
- В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
- В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.
Устанавливаем оптимальное давление в бачке
Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.
Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.
С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.
- расширительный бак отсоединить от магистрали;
- стравить в нем давление, нажав на шток золотника;
- снять поврежденную мембрану, слить излишки воды и установить новую;
- установив оптимальное давление, прикрепить емкость на место.
