Что такое игольчатый вентиль?

Предохранительные клапаны

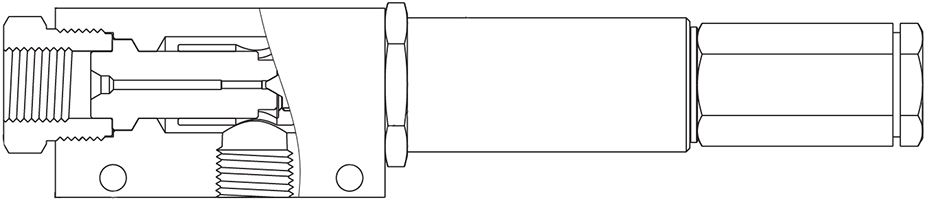

Регулируемые предохранительные клапаны

Диапазоннастройки, барразмерДу,ммСедлоКод
1034-13799/16 HF4МеталлRH2HF9
1379-20699/16 HF3,2МеталлRH3HF9
2069-31029/16 HF2,4МеталлRH4HF9
3102-41379/16 HF2МеталлRH5HF9
345-6899/16 HF6,4Мягкое седлоRH6HF9
689-10349/16 HF4,8Мягкое седлоRH7HF9
1034-13799/16 HF4Мягкое седлоRH8HF9

Настраиваемые предохранительные клапаны

Диапазон настройки, барРазмер Ду,ммСедлоКод
345-6891/4″ HF3,2МеталлRL2HF4
689-10341/4″ HF2,5МеталлRL3HF4
1034-13791/4″ HF2,2МеталлRL4HF4
1379-20691/4″ HF1,8МеталлRL5HF4
2069-31021/4″ HF1,5МеталлRL6HF4
3102-41371/4″ HF1,3МеталлRL7HF4

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

  • краны;
  • вентили (клапаны);
  • задвижки;
  • заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

  • корпус;
  • запорный элемент;
  • рукоять;
  • набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

  • типу запорного элемента;
  • методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

  • шар. В соответствие с этим кран носит название шаровой (рисунок выше);
  • конус в виде пробки (пробковый кран).

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

  • фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
  • методом сварки.

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

  • диаметр условного прохода (DN);
  • условное давление, на которое рассчитано устройство (РN);
  • материал, примененный для изготовления крана;
  • предприятие-изготовитель;
  • дополнительные справочные материалы (дата изготовления, номер партии и так далее).

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

  • маховиком (ручное управление);
  • электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

Маркировка запорной арматуры – вентиля также содержит:

  • условное обозначение модели устройства;
  • проход;
  • обозначение типа присоединения к трубопроводу;
  • давление;
  • материал исполнения;
  • климатическое исполнение;
  • документ, на основании которого вентиль изготовлен.

Обозначение параметров вентиля

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры – задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

  • простота обслуживания и конструкции;
  • небольшие размеры;
  • малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

  • стали;
  • чугуна;
  • цветных металлов и сплавов из них.

Управление задвижками происходит:

  • ручным способом (вращением рукояти);
  • электроприводом;
  • гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

  • вид и наименование устройства;
  • условный рабочий диаметр;
  • максимальное давление в системе;
  • тип привода;
  • положение устройства в рабочем состоянии;
  • категорию размещения;
  • климатическое исполнение;
  • тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

  • маховиком, приводящим в действие ось вращения (ручное управление);
  • гидроприводом;
  • электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

  • методом сварки;
  • фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры  – задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.

Как подобрать вентиль для техники правильно?

Выбор фитинга перекрытия зависит в первую очередь от того, в какой системе он будет использоваться. Так для водоснабжения или отопительных коммуникаций лучшим из вариантов будет радиаторный запорно-регулирующий вентиль.

Он легко поддается ремонту и замене, что очень важно для данных систем (ввиду регулярной и зачастую неправильной эксплуатации, поломки здесь случаются в среднем раз в квартал). На устройства полотенцесушителей достаточно установить термостатический угловой фитинг марки “Hansgrohe”. Он прост в обращении, регулирует температуру в приемлемом для сушки диапазоне, экономит расход средств для обогрева (электричества, газа)

Он прост в обращении, регулирует температуру в приемлемом для сушки диапазоне, экономит расход средств для обогрева (электричества, газа)

На устройства полотенцесушителей достаточно установить термостатический угловой фитинг марки “Hansgrohe”. Он прост в обращении, регулирует температуру в приемлемом для сушки диапазоне, экономит расход средств для обогрева (электричества, газа).

Выпускаются изделия также из пропилена марки PP-R80. Такой запорный элемент – термостатический, но при условии правильной эксплуатации по долговечности не уступает латунному.

Конструкция полипропиленовых фитингов может включать в себя латунные элементы, которые устанавливаются со стороны радиатора и позволяют увеличить температурную нагрузку на кран.

Запорные краны и отсекающая арматура

Запорная и отсекающая арматура выполняет несколько важных функций:

  • помогает отсечь поврежденный или засоренный участок тепловой магистрали без ущерба для дальнейшей работы системы;
  • краны запорной арматуры помогают регулировать проходимость воды в теплотрассе и сбрасывать воздушные пробки.

Задвижка

Задвижка — вид запорной арматуры, при помощи которого можно остановить движение теплоносителя в системе. В конструкции задвижки предусмотрен элемент, расположенный перпендикулярно направлению потока теплоносителя. С помощью регулирующего механизма можно увеличивать или уменьшать зазор в задвижке, тем самым влияя на скорость движения вод в системе. Фланцевые и муфтовые шаровые краны

Свое название этот вид запорной арматуры получил из-за формы клапана. Чаще всего эта деталь имеет форму шара, в котором имеется сквозное отверстие. В качестве запорного механизма в систему отопления врезаются краны с прямым отверстием. Поворачивая рычаг, мы меняем расположение шара, тем самым открывая или закрывая путь потоку теплоносителя.

Шаровые краны делятся на полнопроходные и стандартные. Вентили стандартной комплектации пропускают, не задерживая, до 80% потока воды в системе. Полнопроходной шаровый кран имеет практически стопроцентную пропускную способность, поэтому для радиаторов следует выбрать именно этот вариант

Также следует обратить внимание на другую особенность конструкции шарового вентиля

Фланцевые

Фланцевые устройства могут работать только в двух положениях – открыто или закрыто. Такая конструкция не сможет обеспечить половинчатую проходимость потока воды в системе, поэтому для радиаторов шаровые краны не подходят. Зато они прекрасно справляются с напором воды внутри трубопровода.

Поэтому фланцевые шаровые краны устанавливают только на трубопроводах. Благодаря простой и эффективной конструкции такие краны просты в использовании и долговечны.

Муфтовые

Муфтовые шаровые краны имеют по краям резьбу, которая обеспечивает этому устройству надежную фиксацию. Такой кран способен пропускать через себя жидкость и регулировать ее поток. Таким образом, муфтовые краны оптимально подходят для установки на радиатор.

При покупке этого устройства следует внимательно ознакомиться с его техническими характеристиками. Как правило, эта информация содержится в документации завода-изготовителя.

Материал и тип соединения

Запорная арматура может изготавливаться из различных материалов. Корпуса современных кранов могут быть выполнены из стали, бронзы или латуни, встречаются также и полимерные вентили. В классической системе отопления трубы и батареи выполнены из металла, поэтому в такую теплотрассу ставят латунные или бронзовые вентили.

Следует обратить внимание и на вид труб в трубопроводе. В каждом отдельном случае определяют наиболее подходящий тип соединения – с накидными или обжимными гайками, с внутренней или наружной резьбой

Большое внимание уделяется герметичности перекрытия потока теплоносителя в системе. Для этого устанавливают специальные прокладки, а металлические шары в кране шлифуют, добиваясь абсолютной гладкости. Чем ровнее будет поверхность шара, тем плотнее он будет приживаться к внутренней поверхности, тем меньше вероятность протечки

Чем ровнее будет поверхность шара, тем плотнее он будет приживаться к внутренней поверхности, тем меньше вероятность протечки.

Советы по выбору

Перед приобретением, обратите внимание на следующие моменты:

Область применения элемента. Выбирайте изделие с соответствующими техническими характеристиками;
Материал изготовления (чугун, сталь, бронза, нержавейка). Обычно оптимальный вариант по соотношению цена-качество – чугун или недорогая нержавеющая сталь

Если планируется эксплуатация в агрессивных средах — выбирайте бронзу и нержавейку с высоким содержанием никеля (марки AISI304 или 12×18н9);
В случае выбора устройства для регулировки потоков высокого давления — подойдет углеродистая сталь (марки У8,У10 и тп.);
Обратите внимание на качество выполнения детали – при закрытии игла не должна касаться опоры, а при открытии — доставаться из гнезда;
Продуманно подходите к выбору типа подключения. Оно может быть муфтовым или фланцевым;
Для централизованных систем отопления лучше использовать ручной кран Маевского, позволяющий в любое удобное время стравливать накопившийся в батареях воздух

Для частных домов подойдут автоматический вариант. Так же автоматический кран подойдет для устройства в местах с затрудненным доступом.

В интернете можно найти много обзоров игольчатых кранов, которые могут помочь вам с выбором. Но почти все они описана в нашей статье.

Плюсы и минусы игольчатого вентиля

Игольчатый запорный вентиль применяют для регулировки потока рабочей среды в трубопроводе.

Игольчатый вентиль способен точно регулировать подачу рабочей среды в трубопроводе

Он может находиться в трех положениях: закрыт, открыт, частично открыт (на 5, 10, 15 % и более).

Достоинства

К положительным сторонам игольчатой запорной арматуры можно отнести:

  • простота конструкции. Это позволяет самостоятельно разобрать и провести ремонтные работы оборудования;
  • прочность и долговечность. Нержавеющий кран может прослужить более 15 лет;
  • плавное регулирование потока. Этот параметр позволяет защитить трубопровод от гидравлического удара;
  • высокая герметичность при полном перекрытии;
  • возможность монтажа в любом положении;
  • устойчивость к агрессивным средам;
  • возможность работы в вязкой и неоднородной среде (кроме трубопроводов высокого давления);
  • безотказная работа в условиях высокого давления (до 15 или 40 МПа) и температурных границах от минус 40 до плюс 200 ºC моделей типа 15с54бк (ВИ) или ВТ-5.

Недостатки

Особенности конструкции приводят к следующим недостаткам:

  • невозможность работать в вязкой и неоднородной среде при высоком давлении;
  • высокий уровень гидравлического сопротивления;
  • возможность только односторонней подачи рабочей среды;
  • большая строительная длина.

Как выбрать игольчатый вентиль?

прежде, чем выбирать игольчатый вентиль, как и любое другое строительное оборудование, нужно определиться, для чего же он нужен, где он будет устанавливаться, как крепиться и какие функции выполнять.

Виды игольчатых вентилей для трубопроводов с высоким давлением

Данный тип запорной арматуры может быть изготовлен из чугуна, кованого чугуна, стали, нержавеющей стали, латуни, меди и т.д

Выбирая вентиль, к примеру, для работы в агрессивных химических средах, нужно особое внимание обратить на его антикоррозийную устойчивость

В этом случае подойдут краны из нержавеющей стали или латуни, которые смогут прослужить 10-15 лет. Чугунные изделия вряд ли прослужат в таких условиях так долго.

Поэтому первое, на что обращаем внимание – это «среда обитания» запорной арматуры. Это может быть:

  • вода;
  • пар;
  • газы;
  • химически активные среды;
  • пищевая промышленность;
  • нефть и прочее.

Для систем отопления и водопроводов вполне подойдет арматура из чугуна. Ее главное преимущество – достаточно низкая цена в сравнении с аналогичными устройствами из других материалов. А в условиях «спокойной» среды без перепадов температуры и высокого давления, она вполне способна прослужить 15 лет и более.

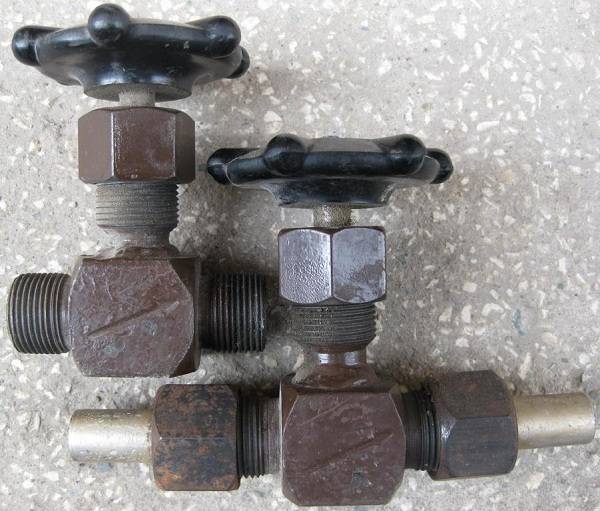

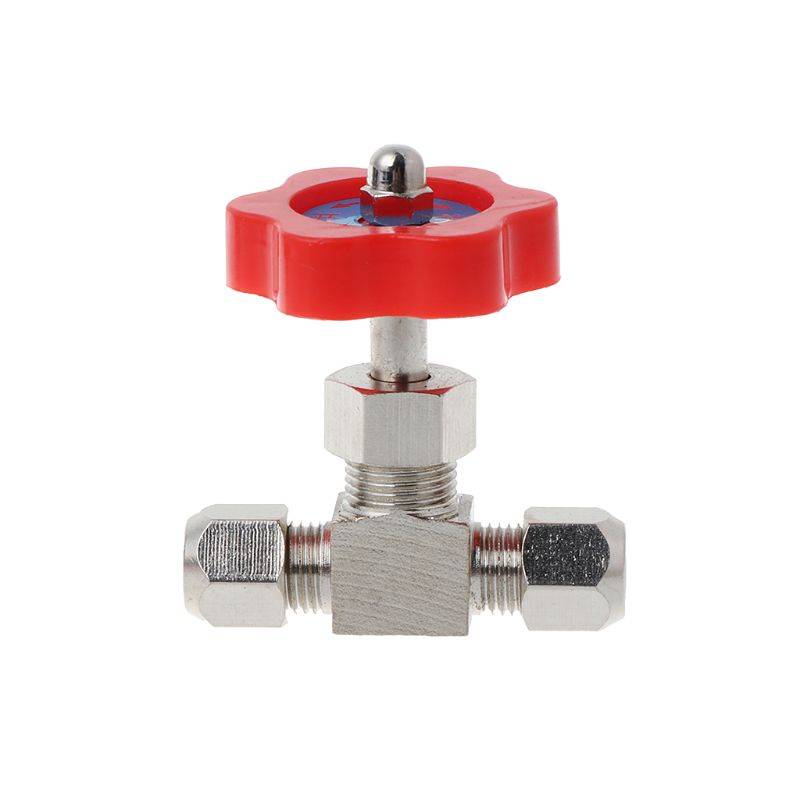

Игольчатый вентиль с резьбовым соединением

На теплоцентралях, обычно, применяют жаропрочные и устойчивые к высокому давлению краны из никеля или нержавеющей стали.

Для подключения манометров к газовым, кислородным и углекислотным баллонам применяется запорная арматура из бронзы или латуни.

Второе, на что обращаем внимание – способ крепления запорной арматуры. Крепления бывают:. В домашних условиях в системе теплоснабжения или подачи воды вполне подойдут резьбовые или муфтовые краны

Что же касается магистралей с давлением 15 МПа и выше, здесь устанавливаются сварные или фланцевые краны. Такие соединения более надежны и долговечны

В домашних условиях в системе теплоснабжения или подачи воды вполне подойдут резьбовые или муфтовые краны. Что же касается магистралей с давлением 15 МПа и выше, здесь устанавливаются сварные или фланцевые краны. Такие соединения более надежны и долговечны.

Как выглядит вентиль игольчатый 15с54бк? (видео)

Доброго времени суток вам, дорогой собеседник.

Частенько холодной зимой мы мерзнем в собственных квартирах. Причина проста и банальна — плохо прогреваются батареи центрального отопления. Приходится подключать электрические обогреватели, получая впоследствии огромные суммы в счетах за свет.

К сожалению, не всем известно, что эту проблему решил еще в 1931 году никому не известный белорусский сантехник С.А.Роев. Его изобретение – игольчатый кран, позволяет выпускать лишний воздух из батарей. Именно завоздушенность – основная причина низкой температуры обогревателя. Впоследствии изобретение усовершенствовал советский инженер Маевский. Кран Маевского – один из самых известных представителей семейства игольчатых кранов, речь о которых и пойдет в сегодняшней статье.

Что учитывать при выборе устройства?

Перед приобретением игольчатого вентиля необходимо определить, на каком участке трубы он будет расположен, каков ее диаметр и физические особенности внутренней среды. Размер вентиля должен соответствовать диаметру трубы, желательно, чтобы они были изготовлены из одноименных материалов.

Кроме того, важной характеристикой, которую нужно учитывать, является давление, под которым жидкость или газ перемещается по трубе. При давлении до 15 МПа можно устанавливать любые игольчатые вентили

В том случае, если давление рабочей среды превышает этот показатель, можно использовать только два вида игольчатых вентилей. Их выпускают под маркировками ВИ и ВТ-5. Эти виды выдерживают давление до 45 МПа.

На вентиле должно быть указано направление, позволяющее определить, какая часть его соприкасается с приводящим участком трубы, а какая — с отводящим. При правильной установке вентиль перекрывает поток во время вращения рукоятки по часовой стрелке, открывает — против часовой.

Все детали устройства должны быть целыми. Места незначительных царапин, сколов покрытия или трещин в будущем могут явиться причиной уменьшения сроков эксплуатации.

При приобретении вентиля следует проверить, как вращается рукоятки, как ведут себя при этом шток и шпиндель. Вращение должно осуществляться с небольшим сопротивлением, шток перемещаться исключительно вверх и вниз. Посторонних движений в стороны быть не должно. У исправного механизма при достижении шпинделем максимума опускания рукоятка не прокручивается.

Игольчатые краны — это основные детали, которые предназначены для регулировки арматуры в трубопроводе.

Данные краны служат для того, чтобы контролировать расход жидкости, которая протекает по трубопроводу и для того, чтобы дросселировать пар. Так, где же они встречаются, а встречаются они обычно на дополнительных трубопроводах, которые работают под высоким давлением.

Данный кран используют в системах отопления.

Неспециализированные сведения

В игольчатом вентиле перемещающимся элементом есть шпиндель. Он вворачивается в резьбу неподвижной гайки, размещенной в бугеле либо на крышке.

Устройства выпускаются разных видов, их классифицируют на:

  1. Запорные, регулирующие и балансировочные – функциональные.
  2. Прямоточные, проходные и угловые – особенные по конструкции.
  3. Игольные и тарельчатые — по запорному элементу.
  4. Сильфонные и сальниковые – герметизация крышки со шпинделем.
  5. Выносные и с погружной резьбой — месторасположение ходовой гайки.

Производится свыше 100 разновидностей кранов, каковые делятся в зависимости от их назначения:

  • игольчатый;
  • регулирующий для манометра;
  • запорный.

Их цена зависит от материала и размера.

Применение игольчатого крана

  1. В устройстве имеется запорный механизм для манометра, устанавливают его на трубопроводе перед манометром, что разрешает отключить его, в то время, когда необходимо и продуть.
  2. Он нужен кроме этого чтобы была возможность перекрывать в автоматическом режиме поток, в случае если случится разрыв весьма чувствительных элементов манометра.
  1. Вентиль — регулирующая-запорная арматура, использующаяся чтобы не допустить происхождения гидроударов в трубопроводных системах. Они случаются при весьма стремительном открытии и закрытии запорной арматуры.
  2. Инструкция рекомендует применять устройства в трубопроводах, имеющих долгие участки, что разрешает избежать резкого перекрытия потока, способное привести к разрушению трубопровода.
  3. Конструкция устройства разрешает выдерживать большое давление, доходящее до 220 Атм и плавно регулировать поток жидкости, пара либо газа.

Характеристики и преимущества

Оборудование имеет пара крайне важных изюминок:

  • ручное управление;
  • соединение с трубопроводом с линзовым уплотнением посредством фланца;
  • муфтовое соединение манометра;
  • закрытие клапана при разрыве компонентов манометра.

Используется игольчатый вентиль для регулирования своими руками в ступенчатом периодическом режиме потока рабочей среды, а также теплоносителя в системе отопления.

У него имеется три положения:

  • закрыт;
  • открыт частично;
  • всецело открыт.
Преимущества прибора
  • режим работы продолжительный;
  • большая прочность, в случае если был выбран материал устойчивый к коррозии;
  • регулировка потока происходит в плавном режиме;
  • рабочая температура – 20-200 °С;
  • свойство выдерживать громадное давления до 220 атм;
  • простота конструкции, устройство быстро разбирается для замены износившегося уплотнителя.
Недостатки
  • нельзя использовать в нечистой воде;
  • односторонняя подача;
  • владеют высоким гидравлическим сопротивлением;
  • громадная строительная протяженность.

Выбираем игольчатый вентиль

При определении модификации оборудования нужно решить, где оно будет использоваться и для чего.

Изготавливают вентили из различных материалов, а также:

  • стали;
  • чугуна;
  • кованого чугуна;
  • нержавейки;
  • латуни.

Изготовленный из нержавеющей стали вентиль имеет антикоррозийные свойства и употребляется в качестве регулирующего-запорного устройства в агрессивной рабочей среде. С его помощью удается перекрывать поток, снабжая надежность и герметичность вентиля благодаря игольчатому элементу. (См. кроме этого статью Устройство смесителя для раковины: изюминки.)

Подбирая устройство, возьмите во внимание кроме этого то, в какой сфере и отрасли его необходимо эксплуатировать:

  • нефтяной;
  • химической;
  • пищевой;
  • коммунальном хозяйстве;
  • водоснабжении и теплоснабжении, в трубопроводах с разными газами и жидкостями.

Дабы определить нужный кран, учтите, для какой среды его необходимо применять и из какого именно материала он должен быть сделан. Последние отличаются своими чертями, коррозийной стойкостью, рабочей температурой и ценой.

К примеру:

  1. Серый чугун подходит для не весьма важных участков и водопроводов.
  2. Латунь — для коррозийной среды, она устойчива к появлению ржавчины.
  3. Углеродная сталь прочная и надежная, используется в среде с большим давлением.
  4. Хромомолибденовая сталь употребляется на теплоцентралях из-за ее высоких жаропрочных черт.
  5. Нержавеющая сталь и никель жаропрочные, с высокой степенью устойчивости к коррозии.

Для чего используют игольчатый вентиль

  1. В системах водоснабжения и отопления громадной длины для плавной остановки потока жидкости, что позволяет избежать страшных и неприятных моментов.
  2. Устройства возможно не использовать тогда, в то время, когда в системе трубопровода уже употребляются другие вентили и клапаны.
  3. Краны монтируют на трубопроводы и у них громадный срок эксплуатации.
  4. Перед выбором устройства рекомендуем выяснить нужный его диаметр, и материал изготовления.

Процесс монтажа в систему отопления

Монтаж игольчатого клапана в систему отопления необходим для отведения воздуха. Другое его название — кран Маевского. В квартире он устанавливается в следующих местах отопления:

  1. В батареях. Врезка его идет в верхних точках с противоположной стороны направления потока воды. Именно здесь чаще всего наблюдается скопление воздуха.
  2. Во всех трубопроводах, расположенных в верхней части помещения.

Обычно современные батареи уже продаются со встроенными кранами. Выпуск воздуха проводится до тех пор, пока вода из отверстия не потечет непрерывной струей.

Перед началом работы готовятся инструменты и материалы:

  • новый вентиль;
  • разводные ключи;
  • отвертка;
  • фум-лента или пакля.

Если батарея железная, то работа не будет слишком сложной. Она состоит из следующих этапов:

  1. Полностью сливают воду из системы отопления.
  2. Откручивают заглушку в верхней части батареи.
  3. В образовавшееся отверстие вкручивают воздухоотвод и герметизируют его лентой или паклей.

При наличии чугунной батареи работа значительно усложняется. Теперь необходимо подготовить еще дрель и метчик для нарезания резьбы. Порядок работы следующий:

  1. Выкручивают верхнюю заглушку из батареи.
  2. В ней сверлят отверстие под резьбу, которая соответствует диаметру устанавливаемого вентиля.
  3. С помощью метчика нарезают резьбу.
  4. В нее вкручивают кран с намотанной на его резьбу фум-лентой или паклей.

Учитывая, что отверстие для выхода воздуха маленькое, его временами следует прочищать иголкой, чтобы оно не засорялось. В случае редкого использования крана движение рукоятки может быть затруднено, и тогда ее необходимо смазывать WD-40.

Установка игольчатого клапана на домашний трубопровод вполне оправдывает себя. Понимание этого приходит с необходимостью перекрытия воды на определенном участке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
