Как правильно выбрать инфракрасный пленочный обогреватель – виды, преимущества и недостатки, правила установки

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

• длительный срок эксплуатации;
• бесшумность;
• безопасность;
• точечный нагрев;
• возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Рекомендации по установке

Когда осуществляется установка инфракрасных обогревателей своими руками, нужно чтобы расстояние между потолком и корпусом было не менее 3 миллиметров. В загородных домах панели выносят наружу для обогрева внешнего пространства, к примеру, летней кухни. В таких случаях, для увеличения эффективности необходимо подложить под корпус теплоизоляционный материал или фольгу.

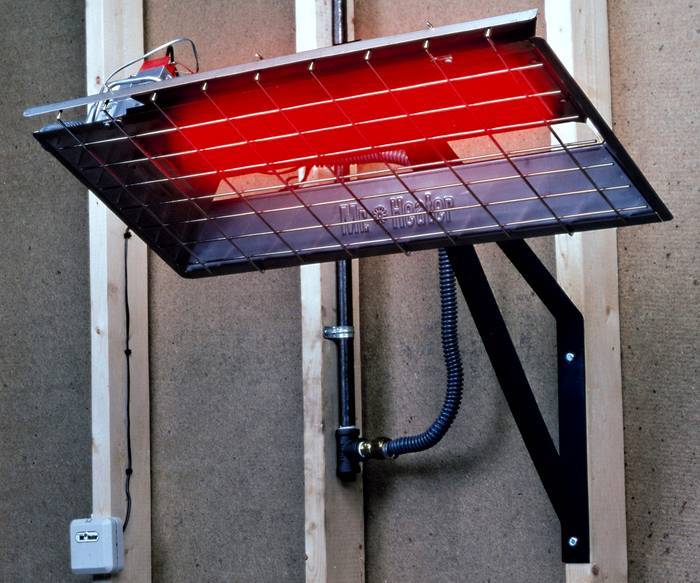

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто – лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

• выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
• наметьте место монтажа и сделайте несколько отверстий;
• вверните шуруп-кольца;
• подвесьте цепи, регулируя высоту (если есть необходимость).

закрепите устройство при помощи монтажных крюков или кронштейнов.

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

Как выбрать подходящий вариант

Обширная товарная линейка пленки озадачит любого потребителя. При выборе следует придерживаться первоначальных данных помещения, в котором будет устанавливаться обогрев. К примеру, в доме имеется своя система отопления, только одна из дальних комнат, в которой находится детская, обогревается недостаточно.

Можно найти простой выход. Под напольное покрытие из ламинатной доски устанавливается сплошная инфракрасная пленка. Можно ограничиться согревающим ковриком из инфракрасной пленки, но он представляет собой обогреватель, и малыша без контроля возле него оставлять не рекомендуется.

Если нет желания перестилать пол – ограничьтесь греющими плинтусами. Даже стены лоджии можно оснастить такими панелями, но самый лучший вариант – инфракрасная пленка в виде панелей для потолка.

Лучшие настенные электрические конвекторные обогреватели

Это оборудование запускает циркуляцию воздуха с забором холодной массы снизу и выпуском нагретой массы вверху. Внутри расположен нагревательный элемент в виде ТЭНа или ленты.

Дополнительно может быть вентилятор, ускоряющий процесс. Их используют для дополнительного или основного отопления, что зависит от мощности.

NeoClima Comforte 1,0 — для ванной комнаты

Такой настенный обогреватель конвекторного типа окажется лучшим для обогрева ванной комнаты, чтобы чувствовать себя в ней комфортно. У аппарата имеется защита от попадания влаги, что оптимально для помещений с паром и брызгами.

Корпус обогревателя покрыт порошковым напылением, поэтому он не будет ржаветь при эксплуатации в такой среде. Рассчитан он на площадь до 10 м2, поэтому оборудование подойдет для больших комнат с ванной, душевой кабиной и санузлом.

Плюсы:

• стоимость от 1800 рублей;
• герметичный корпус с верхними вырезами для отдачи нагретого воздуха;
• белое порошковое напыление;
• 5 лет гарантии греческого производителя;
• есть защита от замерзаний при длительном простое;
• прочный металлический корпус;
• термостат для установки нужной температуры;
• мощность 1000 Вт;
• небольшие размеры 490х450 мм;
• защита от перегрева и попадания влаги;
• в комплекте кабель и два кронштейна для монтажа на стену;
• ленточный нагреватель лучше переносит случайные удары об корпус;
• пружины на креплении увеличивают прочность фиксации.

Минусы:

• отсутствует световой индикатор, поэтому сложно сразу понять включен ли прибор;
• нет встроенной защиты от случайного опрокидывания.

Принцип работы

Каждый инфракрасный пленочный обогреватель работает на основании принципа передачи тепловой энергии находящимся близко предметам, которые затем отдают ее в окружающее пространство. От данного вида излучения воздух не прогревается. Эти лучи способны согревать исключительно плотные материалы, отдающие тепло воздуху, находящемуся внутри помещений.

Данный способ обогрева обеспечивает условия для равномерного распределения теплых воздушных масс, а также для рационального использования электротока и повышения КПД системы теплоснабжения в целом.

Резистивные нагревательные пленочные элементы, из которых состоят инфракрасные системы, крепятся на фольгу. С двух сторон их защищает ламинированная пленка. В результате получается тонкая конструкция, толщина которой не превышает 1,5 миллиметра.

Готовые пленочные маты укладывают параллельно относительно друг друга. Их подбирают так, чтобы они закрывали всю площадь обогреваемого напольного покрытия. Маты подключают к блоку питания согласно параллельной схеме – каждый отдельно. Благодаря такому способу монтажа система сможет функционировать даже, когда один из элементов выходит из строя.

Виды инфракрасных плёночных обогревателей

По способу монтажа гибкий плёночный обогреватель для дома может быть напольным, потолочным и настенным. Последний тип обогревателя рекомендуется использовать скорее, как декорацию либо же как дополнительный источник тепла, нежели как полноценный обогревательный прибор, так как излучаемое тепло будет быстро уходить к потолку, что не очень эффективно. Поэтому, если предстоит приобретать устройство целенаправленно на обогрев помещения, то выбирать нужно потолочный или напольный вариант.

Потолочный

На этом виде плёночного обогревателя чаще всего останавливают свой выбор покупатели, так как эффективнее всего распространяет тепло по помещению. Происходит это потому, что инфракрасные лучи быстро достигают пола, отдают тепло другим предметам и воздуху и потом опять идут наверх, что даёт эффект объёмного обогрева. Однако стоит учесть, что несмотря на все его достоинства, если в помещении потолки выше трёх метров, то инфракрасные лучи не смогут достать до пола, что, соответственно, делает бессмысленной его установку на потолок, и стоит рассмотреть напольный вариант.

Напольный

Плёночный обогреватель в напольном исполнении имеет даже больше преимуществ перед потолочным видом такого прибора. Здесь уже не важна высота потолка, так как мало какие покупатели заинтересованы в теплом потолке, а вот тёплый пол всегда добавляет комфорта в комнате. Но все же, рискованно ставить плёночный обогреватель на пол, если планируется обставить помещение слишком тяжёлой мебелью или техникой — высок риск поломки устройства под их тяжестью.

Как подключить терморегулятор к инфракрасному обогревателю

Принцип действия ИК-обогревателей

Инфракрасные лучи – это не видимые электромагнитные волны длиной от 0,74 Мкм до 1,5-2 мм. Любое нагретое тело становится источником ИК-излучения – излучателем, а нагрев излучателя производится путём преобразования в тепло энергии одного из видов энергоносителя – электрического тока, газа, твёрдого или жидкого топлива.

Инфракрасное излучение, встречая препятствие на пути распространения, вызывает вибрацию его поверхностного слоя с увеличением скорости движения молекул, что обуславливает повышение температуры предмета на определённую глубину.

Диапазон длины волны инфракрасного излучения, в свою очередь, подразделяется на следующие составляющие:

• коротковолновую – 0,74-2,5 мкм;
• средней длины волны – 2,5-50,0 мкм;
• длинноволновую – 50,0-2000,0 мкм.

Интенсивность нагрева поверхности предметов зависит от температуры излучателя — чем она выше, тем короче длина волны ИК-излучения и на большую глубину происходит нагрев поверхности препятствия. ИК-лучи при распространении не изменяют температурных характеристик транзитной среды — воздух нагревается не от их прохождения, а за счёт передачи ему тепла нагревшимися предметами.

Способ передачи тепла посредством инфракрасного излучения не связан с теплопроводностью или конвекцией, поэтому ИК-обогреватели способны передавать тепло даже через вакуум.

Устройство плёночного электронагревателя (ПЛЭН)

Все ИК-обогреватели подразделяются на высокотемпературные коротковолновые и низкотемпературные длинноволновые. Нагреватели плёночного типа относятся ко второй группе.

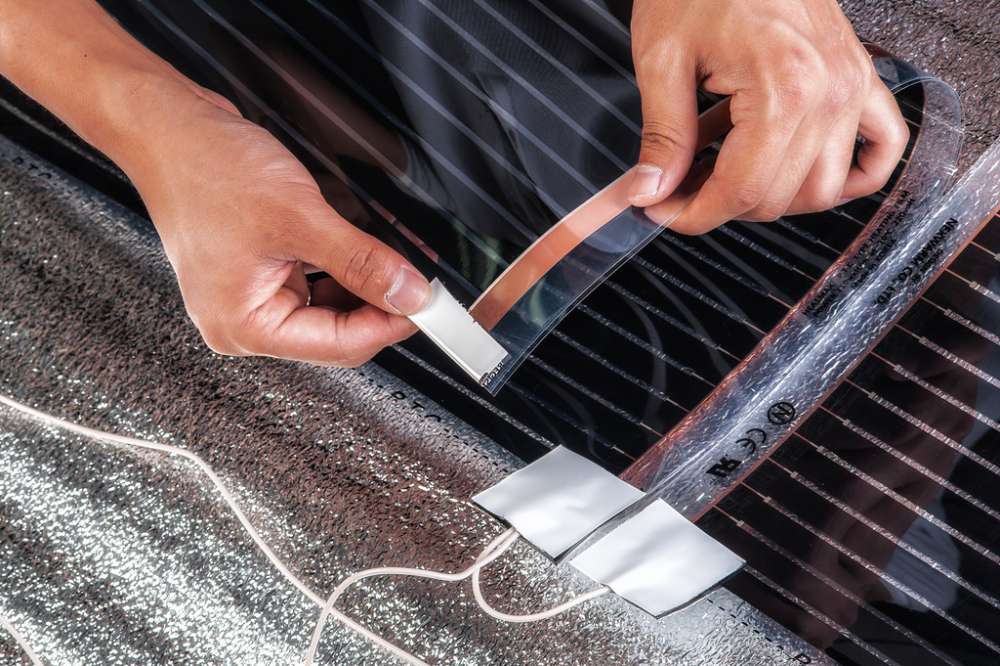

Визуально плёночный ИК-электрообогреватель представляет собой гибкий лист или полосу определённого формата. Если модель – не декоративного исполнения (нагреватель-картина), то прозрачные наружные слои позволяют видеть расположение комплектующих элементов.

Конструктивно любая разновидность бытового обогревателя плёночного типа включает в себя следующие составляющие:

• нагревательные элементы резистивного типа – выполненные из углеродсодержащих материалов или металлов, ленточные или пластинчатые, способные при прохождении по ним электрического  тока нагреваться до 35-55 градусов;
• теплораспределяющая основа — один или два слоя тонкой алюминиевой фольги, на которой крепятся резисторы, для равномерного распределения тепла от их нагрева по поверхности экрана;
• терморегулятор с датчиками температуры;
• два защитных слоя ламинирующейся плёнки с температурой плавления до 210 градусов, между которыми располагается фольга с нагревательными элементами;
• кабель для подключения ПЛЭНа к сети.

Общая толщина обогревающего листа не превышает 1,5 мм.

Схематически ПЛЭН можно изобразить так (термостат устанавливается отдельно):

1 – контакты подключения устройства к сети 220 В;

2 – гибкая двуслойная оболочка из полимерной плёнки на несущей лавсановой или полиэстеровой основе;

3 – точки промышленного, тщательно изолированного соединения питающего провода с контактами нагревателей (самостоятельная замена кабеля не предусмотрена);

4 – нагревательные резистивные элементы (ленточные или отдельные пластинчатые, соединённые проводниками);

5 – алюминиевая фольга;

6 – голограмма для защиты обогревателя от контрафактного производства.

Достоинства и недостатки инфракрасного отопления

Среди положительных качеств инфракрасных пленочных обогревателей ярче всего выделяются:

1. Сохранение микроклимата помещения. При использовании греющей пленки воздух остается в нормальном состоянии, кислород из него не выжигается. Кроме того, результаты некоторых исследований говорят о том, что ИК-излучение положительно влияет на человеческий организм.
2. Обширные возможности применения. Использовать инфракрасную пленку можно в любом качестве – как автономно, так и в качестве дополнительного отопления (локального или резервного).
3. Универсальность. ИК пленка может укладываться на любую поверхность – пол, потолок или стены. Кроме того, универсальность позволяет использовать пленку в сочетании с большинством существующих видов покрытий.
4. Минимальная инерционность. Инфракрасная пленка для отопления разогревается за минимальное время, поэтому холостого расхода электроэнергии, нередко возникающего именно из-за длительного разогрева, попросту нет.
5. Возможность подключения инфракрасного отопления к терморегулятору.
6. Надежность и длительный срок службы. Помимо долговечности, инфракрасная отопительная пленка отличается хорошей устойчивостью к перепадам напряжения в сети.
7. Простота монтажа. ИК-обогреватели довольно просты в монтаже, поэтому их вполне можно устанавливать самостоятельно (прочитайте: “Как правильно выбрать инфракрасный пленочный обогреватель – виды, преимущества и недостатки, правила установки”).
8. Модульная конструкция. В состав инфракрасной пленки входят отдельные элементы, которые, выходя из строя, не нарушая работоспособности всей системы.

Без недостатков тоже не обошлось, но их гораздо меньше:

1. Повышение электростатичности. Воздействие инфракрасных лучей является причиной повышенного оседания пыли на нагревательных поверхностях.
2. Высокая стоимость. Инфракрасная обогревательная пленка обходится достаточно дорого (что, впрочем, нивелируется быстрой окупаемостью такого отопления).
3. Негативное воздействие на электроприборы. Установленные в обогреваемом помещении электрические приборы, подвергаясь влиянию волнового излучения, не могут полноценно функционировать.

Состав и свойства проводов высокого сопротивления

К проводам в ленточных обогревателях предъявляются следующие требования:

• Высокая жаростойкость и устойчивость при высоких температурах к окислению;
• Способность выдерживать при высокой температуре механические нагрузки;
• Стабильность электрических параметров (сопротивления) при высоких температурах;
• Сохранение размеров Ø провода, чтобы не допустить изменения потребляемой мощности.

Для выполнения этих требований лучше всего подходит обогревающий провод из нихромовых сплавов, часто используется двойной или тройной нихром. Сплав двойного нихрома содержит 20% нихрома, остальные 80% – никель, это качественные, но дорогие провода. В составе тройного сплава – 12-14% нихрома, 60% никеля, остальное – примеси железа.

Провода с повышенной жаростойкостью делают из железохромоалюминиевого сплава: 12-13% хрома, 82-84% железа и 3-5% алюминия; если никель отсутствует, такой сплав называют фехраль. Окись хрома наносится на внешний слой провода, так как она обладает высокой жаростойкостью, предохраняет от окисления и разрушения внутреннюю часть провода.

В зависимости от этих характеристик определяется функциональное назначение и условия эксплуатации ленты.

Как выбрать инфракрасные обогреватели

Принимая решение, какой инфракрасный обогреватель выбрать для отопления дома или квартиры, стоит обратить внимание на тип нагревательного элемента прибора.  Они бывают трёх видов:

• кварцевые;
• металлические;
• керамические.

Устройство инфракрасного обогревателя

Кварцевые нагревательные элементы состоят из кварцевой трубки и карбоновой спирали. Приборы с таким нагревательным элементом быстро разогреваются и имеют высокий коэффициент полезного действия. Их недостатком считается сравнительно небольшой срок службы, около двух-трех лет. Кроме того, они потребляют много электроэнергии и светятся в темноте.

Кварцевые приборы обычно используют только как элемент дополнительного обогрева

Керамические нагреватели стоят дороже, но служат почти вдвое дольше, чем кварцевые. Они потребляют от 50 киловатт энергии и считаются одними из самых экономичных нагревательных элементов.

Такие приборы устойчивы  к повышенной влажности и могут использоваться в банях

Обогреватели на микатермических элементах из металла отличаются надёжностью и долговечностью. В процессе работы они немного потрескивают, но в остальном имеют только положительные отзывы от пользователей.

Микатермический обогревательный прибор

Плюсы и минусы, цена инфракрасных обогревателей – не все аспекты, важные для выбора подходящего прибора

Следует обратить внимание ещё на несколько особенностей инфракрасного устройства:

• Толщина анодирующего слоя на элементе нагрева. Слой меньше двадцати пяти микрон приведёт к быстрому выходу прибора из строя.
• Приборы с нагревательным элементом из чёрного металла нельзя использовать в ванной и на кухне.
• Фольга в устройстве должна иметь толщину не менее ста двадцати микрон. Для проверки можно надавить на неё стержнем обычной ручки. Фольга не должна деформироваться.
• Для отопления десяти квадратных метров помещения потребуется не менее одной тысячи ватт мощности прибора. Лучше купить устройство с запасом мощности.

Небольшие приборы мощностью в триста – пятьсот ватт отлично подходят для временного прогрева гаража или мастерской

Применение и виды потолочных обогревателей

Если у вас квартира хорошо прогревается центральным отоплением, то в зимний период вы не ощущаете прохлады, она появляется в межсезонье, когда отопление отключается, а на улице не всегда тепло. На помощь в этот период вам придут потолочные ИО. Сегодня эти обогреватели по праву считаются самыми лучшими для всех типов помещений. Их размещают на потолке, что не создает никаких неудобств и хорошо гармонирует с интерьером, они прогревают помещение сверху.

Принцип действия такого обогревателя подобен обогреванию земли солнечными лучами. Эта система отопления позволяет нагревать воздух до комфортной температуры. Не перегревая его и не давая скапливаться теплому воздуху вверху. Это дает ощущение комфорта — ноги в тепле, а голове не жарко и есть чем дышать.

Температура излучателя может достигать 300˚С. порядка 90% энергии которой будет направлено на преобразование тепловых лучей, расходящихся конусом под углом 90 градусов, по всей обогреваемой площади, и только 10% энергии уйдет на согревание воздуха, соприкасающегося с излучателем.

В каждой комнате нужная температура поддерживается с помощью терморегулятора в экономном режиме. Уходя из дома надолго, можно задать небольшую температуру, достаточную для того, чтобы избежать замораживания труб и стен, а если использовать программируемый регулятор, то это позволит вам забыть о регулировании тепла вручную.

Потолочные ИО находят широкое применение в отоплении заводских, складских, административно-офисных помещениях, частных домах, гаражах, квартирах.

Достоинства их в том, что они экономят потребление электроэнергии по сравнению с конвективными (греющими воздух) системами отопления до 60%, не имеют токсичных материалов, сохраняют свободными пол и стены. Само инфракрасное излучение невредно для здоровья человека.

Инфракрасный обогреватель приходит на помощь там, где нужно сделать локальный обогрев конкретного рабочего места, например, для человека, работающего за компьютерным столом, а полный контроль временного и температурного режима приводит к экономии.

Напольный тип инфракрасных обогревателей

Поскольку ИК обогреватель устанавливают под напольным покрытием, весь тепловой поток формируется именно под отделочным материалом. В результате нагревается пол, но только с внутренней стороны. Воздействие тепла аналогично тому, как это происходит в потолочном варианте, но при этом отсутствует влияние на мебель, предметы интерьера и бытовые приборы.

Укладывать пленку обогревателя с ИК излучением разрешается под любой отделочный материал. В некоторых случаях для этого потребуется выполнение монтажа под стяжку, а в других – это можно сделать непосредственно под само покрытие. При этом следует располагать пленочные нагревательные элементы исключительно на абсолютно ровной поверхности.

Необходимо помнить, что даже в случае небольшого давления в неровных местах под тяжестью мебели или иных предметов может произойти разрыв нагревателей и после этого отопление перестанет функционировать.

Плюсы и минусы инфракрасных обогревателей

Современные ИК обогревательные устройства бывают пленочными и точечными. Какие из них лучше, выбрать сложно, поскольку принцип их работы одинаковый. В плане потребления электроэнергии они имеют аналогичную эффективность. Даже терморегуляторы в пленочных и точечных обогревателях одни и те же. При этом каждый из них отличается своими достоинствами и недостатками.

Особенности инфракрасного пленочного обогрева следующие:

1. Нагреватели данного типа можно сделать малозаметными, скрыв их при оформлении интерьера комнаты.
2. Пленочные изделия в плане равномерности распределения тепла лучше, поскольку они имеют большую площадь, а значит, от них получается больше ИК-лучей.

Что касается точечных аналогов, то:

1. Их трудно спрятать, поскольку они похожи на обычные ламповые светильники.
2. Такие обогревательные устройства можно устанавливать в любом месте помещения, а для их фиксации используют особые кронштейны, входящие в комплект к нагревателям.
3. Эти приборы прогревают в помещении отдельные зоны, а, если они размещены по комнате некорректно, то возможны значительные перепады температуры, что непременно повлияет на уровень комфорта.

Точечного типа инфракрасные обогреватели нужно правильно распределять на отапливаемой площади, чтобы образовалась тепловая завеса. Например, можно несколько штук смонтировать на потолке около оконного проема, отсекая таким способом холодные воздушные потоки.

Советы по выбору

Для того чтобы не разочароваться в ИК-обогревателе, следует отнестись к покупке данного прибора ответственно и заранее все просчитать. Внимательно оцените следующие критерии.

1. Возможность отопления при помощи других, более дешевых вариантов. Например, не совсем разумно устанавливать работающий от электричества обогреватель там, где есть газ. Последний вариант все же более экономичен. Если газ отсутствует, то ПЛЭН будет хорошим вариантом.
2. Сколько времени планируется проводить в помещении. Если рассматривается вариант отопления при помощи пленочного обогревателя в дачном доме, в котором не проживают круглогодично, то можно сделать выбор в пользу декоративных панно или ИК-картин. Установка в таком помещении полноценной потолочной или напольной системы нецелесообразна ввиду ее недешевой стоимости, а также трудоемкого монтажа.
3. Наиболее полно себя показывает ПЛЭН в бетонных и кирпичных домах, а вот в строениях из других материалов с ними могут конкурировать альтернативные варианты.
4. Перед покупкой необходимо проверить все сертификаты на приобретаемые обогреватели. К сожалению, не все продавцы реализуют товар надлежащего качества. Поэтому имеет смысл приобретать продукцию только проверенных и надежных фирм.

Выводы и полезное видео по теме

Ролик #1. О достоинствах и монтаже потолочного ПЛЭНа:

Ролик #2. Виды нагревательных инфракрасных пленок:

Ролик #3. Плюсы и минусы ИК-отопления:

Инфракрасное лучистое тепло в вашем доме – это эффективный и безопасный способ обогрева жилища. Установка электрических ИК-пленок окупается в течение 2–3 лет за счет экономии на твердом топливе для котлов и стоимости котельного оборудования.

Даже у отопления на газу из магистрали рассматриваемые нагреватели выигрывают в конечном итоге. Надо лишь правильно их рассчитать для конкретного помещения и имеет достаточные ТУ по мощности электросети.

Хотите рассказать о том, как выбирали или монтировали систему лучистого пленочного обогрева собственными руками? Есть желание поделиться техническими нюансами и технологическими тонкостями, которые пригодятся посетителям сайта? Пишите, пожалуйста, в находящейся ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.
