Утепление мауэрлата крыши изнутри: технология и материалы

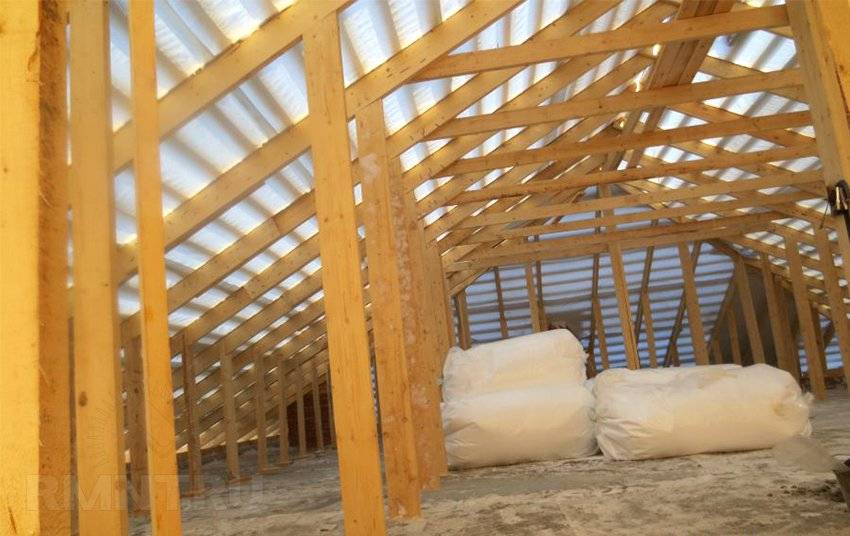

Подготавливаем мансарду к утеплению

На все время проведения работ очень важно по максимуму освободить и без того не слишком просторные помещения, оставив только необходимый инструмент и приспособления. Стройматериалы лучше подавать на мансарду по мере необходимости

Обходим и тщательно изучаем изнаночную сторону кровли. Сметаем пыль, паутину, делаем полную уборку помещения. Стропила и обрешетку покрываем из распылителя антисептиком, даже если древесина уже была обработана.

Теперь вы можете приступать к работе, но только при условии, что подкровельная вентиляция основательно продумана и будет функционировать так, как надо. В ином случае повышенная влажность сведет на нет всю пользу от утепления, но срывом обшивки и перезакладкой утеплителя в этот раз отделаться не получится

Если сомневаетесь, обратите внимание на системы коньковых вентиляторов и навесное утепление фронтонов, чтобы снизить риск неудачи

Помните также, что не любую кровлю можно переделать под цели мансарды, не срывая настил. Основное ограничение — ширина вентиляционного зазора непосредственно под кровельным покрытием, который составляет от 35 до 100 мм в зависимости от уклона конкретного ската.

Когда не обойтись без перекрытия мауэрлат

Если сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.

Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.

Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.

Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.

Чтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.

В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.

Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.

Скажем, так: если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.

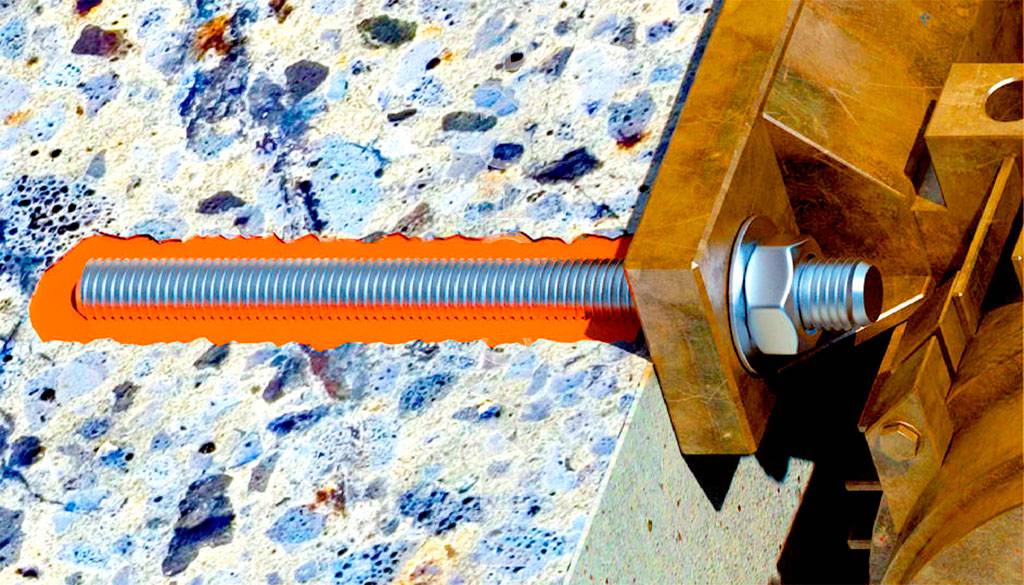

Химические анкеры

Еще десятилетие назад о таком способе установки несущего бруса на стену без армопояса было мало кому известно. Сегодня химические анкеры может купить каждый. Однако стоимость их все еще высока. Нередко при постройке дома из газосиликата вместо химических анкеров используют эпоксидку с отвердителем. После этого в отверстие помещают крепеж. Спустя сутки, крепление получается максимально прочное соединение.

Каждый знает про эпоксидный клей – его тоже можно считать химическим анкером. Однако время, в течение которого застывает состав, довольно продолжительное. Различают несколько видов химических анкеров. Одним из них является ампульная компоновка. В отверстие вставляют ампулу, содержащую клеевой состав. Он может содержать один или два компонента, и довольно быстро отвердевает при контакте с воздухом. После монтажа ампулы в отверстие помещают непосредственно шпильку и забивают ее на нужную глубину.

В процессе забивания ампула разрушается, а вытекающие состав заполняет канал. Он попадает и между витками резьбы крепежного элемента, что обеспечивает высокую надежность соединения. При плюсовой температуре уже через полчаса состав полностью затвердевает. В этом случае анкер будет держаться даже под высокой нагрузкой.

Еще одним типом химических анкеров являются тубы с полимером, реализуемые вместе с пистолетом. Это устройство похоже на те, что обычно используют при работе с жидкими гвоздями.

Преимущества химических анкеров при установке мауэрлата:

• Крепление прослужит много десятилетий – до 50 лет.
• Полимер не подвержен воздействию химических веществ, атмосферных явлений и биологических факторов.
• При монтаже подобных анкеров не возникает распирающих нагрузок внутри стеновых элементов.
• Поскольку композит заполняет поры материала, мауэрлат получается установить максимально прочно и надежно.

Такой крепеж отличается и несколькими недостатками:

• Химические дюбели стоят довольно дорого, поэтому установка мауэрлата окажется весьма затратной.
• Химические анкеры не очень устойчивы к высоким температурам. Однако этот минус можно поставить под сомнение – брус вряд ли будет подвергаться нагреву до 100 градусов.
• Достоверных сведений о сроках службы химического крепежа нет.

Существует и другой способ крепления мауэрлата на стены дома без армопояса – посредством вмурованных шпилек. Их помещают в просверленные в газобетоне отверстия, заполненные кладочным раствором.

Что еще почитать по теме?

Как проводится анализ и расчет мостиков холода

Вероятность образования мостиков холода на элементах строительных конструкций просчитывается на стадии разработки проектной документации. Существует специальное программное обеспечение, позволяющее произвести анализ их термодинамического поведения в процессе эксплуатации.

Для проведения анализа существующих объектов на предмет потерь тепловой энергии проводится их тепловизионное обследование с использованием специального оборудования.

К сведению! Тепловизионное обследование является одним из мероприятий, входящих в энергоаудит зданий и сооружений, регламентированных Федеральным законом ФЗ-261 «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

Использование специального оборудования при проведении тепловизионного обследования позволяет определить места расположения мест с наибольшими потерями тепла, в том числе и мостики холода в крыше здания

Как утеплить скатную крышу по деревянным стропилам или между стропил?

Поэтому при обустройстве теплой скатной крыши, плиты из этого материала вставляют враспор между стропилами, оставляя зазор между гидроизоляционной мембраной и теплоизолятором – в этом случае утеплитель будет проветриваться.

Если планируется произвести утепление крыши со стороны помещения, то требуется проложить надежный пароизоляционный слой, чтобы влага не попадала на утеплитель.

Базальтовую вату можно использовать и для утепления плоских кровель, в том числе эксплуатируемых. В этом случае применяются плитный материал с высокой плотностью – он устойчив к разрушению под нагрузками.

Минералватный утеплитель обладает шумоизоляционными свойствами, поэтому его в первую очередь стоит рассмотреть владельцам домов с металлической кровлей.

Что собой представляет мауэрлат

Мауэрлат – это устойчивая конструкция, которая уложена по периметру стен и служит основой для крепления стропил. Главная задача мауэрлата состоит в том, чтобы максимально равномерно распределить нагрузки свесов крыши и прочно привязать саму крышу к общей конструкции дома. Другими словами, это то самое связующее звено между стенами и крышей, а потому к его изготовлению приступать нужно особенно ответственно.

Второстепенная задача мауэрлата – снизить до минимума так называемую парусность крыши, т.е. ее способность быть сорванной лихим ветром.

Но почему тогда, если это так важно, встречаются крыши совсем без мауэрлата? Да, такая практика существует. Стропила попросту крепят к балкам перекрытия, если те достаточно прочные. Но в этом случае все сконцентрированные нагрузки крыши приходятся на места опор стропил, тогда как мауэрлат распределил бы их по всем стенам

Что лучше и безопаснее, как вы считаете?

Но в этом случае все сконцентрированные нагрузки крыши приходятся на места опор стропил, тогда как мауэрлат распределил бы их по всем стенам. Что лучше и безопаснее, как вы считаете?

https://youtube.com/watch?v=4rJr_c0NZeM

Оптимальные размеры

Понимая, какое значение для устойчивости крыши и надёжности её крепления имеет мауэрлат, к выбору размеров бруса нужно подойти серьёзно. На них влияют разные факторы:

• высота стен, площадь и периметр дома;
• тип крыши, её высота и масса;
• из чего сделана несущая конструкция;
• чем будет покрыта крыша;
• характерны ли для местности ураганные ветра, снегопады;
• наличие мансарды.

Устройство мауэрлата в классическом варианте подразумевает крепление к армопоясу через слой гидроизоляции

Размеры мауэрлата рассчитываются индивидуально. Но есть несколько универсальных параметров, которые обязательно стоит учитывать.

Таблица: основные параметры мауэрлата

Параметры мауэрлата	Значение
Ширина мауэрлата	Не менее 10 см
Оптимальное сечение деревянного бруса	10*10 см или 15*15 см
Подходящий материал	брус из древесины(предпочтительно лиственной)
Отступ бруса от края стены	минимум 5 см

Также важно знать вес и объём деревянного бруса. Для этого используются следующие формулы: m = rV и V = SL, где:

• m — масса бруса;
• r — плотность древесины;
• V — объём бруса;
• S — сечение деревянного бруса;
• L — длина или периметр бруса.

Из этих формул видно, что чем выше плотность древесины, тем меньше требуемый объём бруса при неизменной степени надёжности самого мауэрлата.

Перед установкой мауэрлата не стоит забывать о гидроизоляции стен: это позволит сохранить их в целостности на протяжении многих лет

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Когда не обойтись без перекрытия мауэрлат?

Если сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.

Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.

Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.

Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.

Чтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.

В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.

Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.

Скажем, так: если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.

Утепляем крышу

У конька крыши по всей длине делается отверстие для вентиляции (около 10 см мембраны не соединяется со стропилами), это создаст дополнительную тягу.

Произведя укладку гидроизоляционной мембраны, можно обустраивать дополнительную вентиляцию. Это происходит путем вбивания брусков вдоль стропил. Сечение должно составлять 25х50 или 50х50.

Совет: При такой работе рекомендуется использовать маленькие куски брусьев длиной в 1-2 метра.

После установки брусьев, следует набить обрешетку с использованием дощечек. Они должны быть уложены поперек стропил. Перед проведением работ целесообразно произвести обработку всего деревянного материала антисептическим раствором.

Оставив такой зазор, вы обеспечите испарение влаги и конденсата с мембраны. Затем на обрешетку укладывается материал для кровли.

Процесс утепления кровли подразумевает использование устройства пароизоляции. Оно предотвратит попадание в утеплитель комнатного водяного пара. При этом нужно понимать, как правильно класть пароизоляцию.

Способы крепления мауэрлата к стене

Крепление бруса к стене дома должно быть максимально прочным и неподвижным. Существует несколько основных способов крепления мауэрлата к несущей стене:

• крепление с помощью стальной проволоки;
• крепление с помощью анкеров, вмурованных в армопояс под мауэрлат;
• крепление с помощью шпилек, вмурованных в кладку.

Рассмотрим эти способы по порядку.

В процессе кладки, за три-четыре ряда до верха стены, между кирпичами продевают сложенную в несколько раз стальную проволоку так, чтобы середина находилась внизу под кирпичами, а концы свободно выходили наружу. Длина берется с таким запасом, чтобы хватило продеть проволоку сквозь брус и затянуть (скрутить). Количество таких обвязок строго не регламентировано, однако их не должно быть меньше, чем стропил.

Мауэрлат притягивают к стене стальной проволокой

В случае, если на стене сооружают армопояс, крепежные элементы для мауэрлата следует заложить заранее. Вообще сооружение армопояса — весьма полезное решение, так как он значительно укрепляет коробку здания, выравнивает верхний венец стен по горизонтали и является важным элементом жесткости конструкции.

Крепление мауэрлата к газобетону выполняется только через армопояс, так как сами блоки слишком мягкие и не предполагают монтаж анкерных или каких-либо других креплений.

Самый удобный способ устройства армопояса на газобетоне — это использование U-образных блоков, которые устанавливают так, чтобы образовался непрерывный желоб по всему периметру внешних стен сооружения. На угловых блоках делают пропил таким образом, чтобы желоб не прерывался, и не было промежутков в его стенках.

Далее собирают арматурный каркас (чаще всего используют арматуру толщиной 12 мм, связанную поперечными перемычками толщиной 6 мм), который закладывают в желоб и заливают бетоном. Заливать бетон следует вкруговую за один заход, чтобы конструкция получилась монолитной.

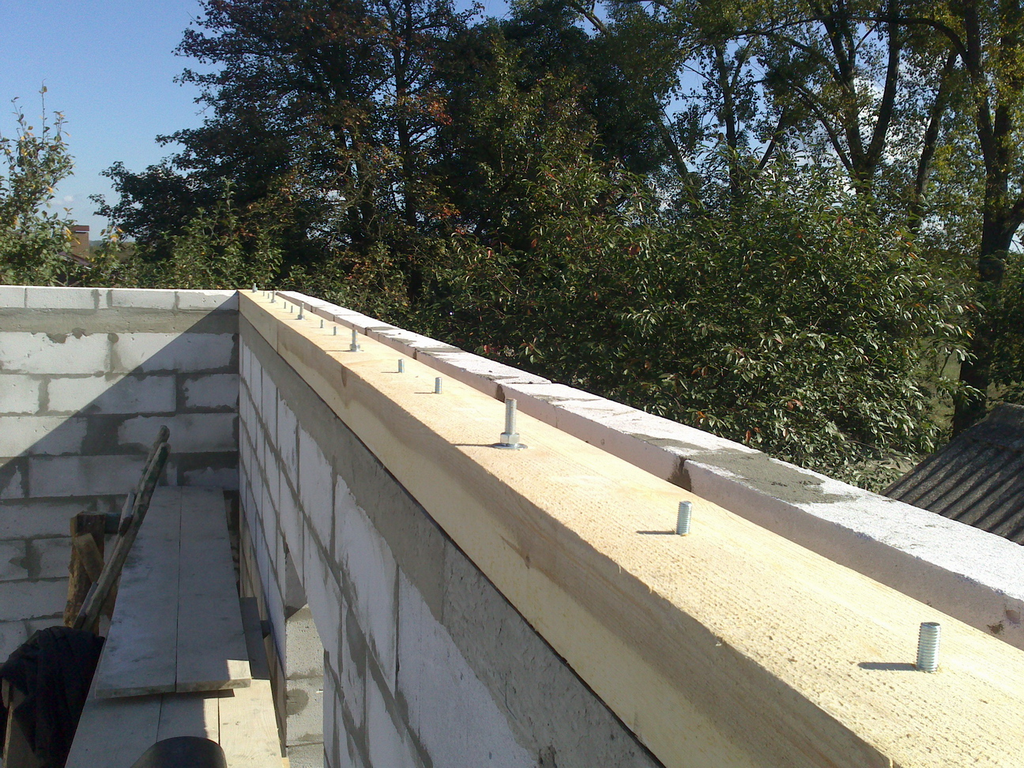

Вернемся к анкерам. На этапе, когда армопояс установлен в желоб или опалубку, к нему привязывают анкера с резьбой вязальной проволокой. Следует помнить, что анкера должны быть выставлены по линии максимально ровно.

Шпильки устанавливают в линию по шнурку и привязывают к каркасу

Также важно выставить их как можно ближе к вертикальному положению, перпендикулярному горизонтальной плоскости. Армопояс удобно заливать в U-блоки. Армопояс удобно заливать в U-блоки

Армопояс удобно заливать в U-блоки

Каркас для армопояса собирают из арматуры на 12 и укладывают в опалубку по всей длине армопояса.

Количество анкерных креплений не должно быть меньше количества стропил. Также необходимо заранее продумать места расположения анкеров, чтобы они не совпадали с местами крепления стропильных ног.

Укладка каркаса

Когда бетон застывает, анкерные болты оказываются намертво вмурованными в пояс и привязанными к арматурному каркасу железобетонной конструкции, что является максимально прочным и жестким креплением из всех возможных. Впоследствии мауэрлат просто надевается на шпильки заранее просверленными отверстиями и притягивается к стене двумя гайками с шайбой.

Также иногда вместо армопояса в стене устраивают т.н. монолитные подушки или пробки. Длина таких подушек не превышает 400 мм и чаще всего делается в кирпичных стенах. Это как бы «ямы» в кладке, которые также содержат металлоконструкцию (решетку) из прутка или тонкой арматуры, к которой привязывают анкер и заливают бетоном.

Для легких крыш и домов небольших размеров, когда на кровлю не предполагается воздействие значительных усилий и нагрузок, для крепления мауэрлата используют вмурованные в кладку шпильки. Эти шпильки представляют собой Г-образные металлические болты или болты, приваренные к металлическому квадрату 50×50 мм (размер может колебаться).

Шпильки вмуровывают в процессе кладки стен

В процессе возведения стены шпильки вмуровывают в кладку за несколько рядов до верхнего края, с расчетом длины, которой хватит на толщу бруса и контргайку. Далее технология напоминает анкера: когда кладка застывает, на шпильки надевают брус и притягивают его гайками. На самом деле существуют и другие способы крепления, но на них мы подробно останавливаться не будем. Трех перечисленных способов вполне достаточно, чтобы крепко и надежно закрепить мауэрлат на стене дома.

Как правильно утеплить мансарду своими руками

Для того, чтобы самостоятельно выполнить утепление мансарды и не допустить при этом ошибок, необходимо выполнить следующие шаги.

1. Изначально определиться, каким образом будет выполняться укладка утеплителя – изнутри или снаружи здания.
2. Исходя из выбранного способа укладки определиться с видом и маркой используемого утеплителя.
3. Определившись с видом утеплителя, ознакомиться с технологией его укладки и рассчитать необходимое количество.
4. Приобрести утеплитель и подготовить необходимый инструмент и приспособления.
5. Выбрать время для выполнения работ в соответствии со своим графиком работы и в соответствии с прогнозом погоды, если работы будут проводиться снаружи.

Работы по утеплению крыши изнутри можно проводить в любое время без оглядки на погоду

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесины	Особенности
Брус	Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
Доски	Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.

Способ укладки мауэрлата на стенах из пеноблоков

Как правильно выбрать брус

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

Строительство крыши хозпостройки

Напыляемый пенополиуретан и пеноизол

Пенополиуретан по своим свойствам схож с экструдированным пенополистиролом, а пеноизол – с пенопластом.

Материалы применяются для теплоизоляции скатных кровель.

Напыляемый полимерный материал дает возможность создать монолитный водонепроницаемый слой. При напылении состав заполняет собой все щелки и трещинки основания

Важно, чтобы каркас кровельной системы был выполнен из древесины плотностью не выше 18%, чтобы при усыхании не возникло зазоров между деревом и теплоизоляционным слоем. ППУ паронепроницаем, а пеноизол нуждается в обустройстве пароизоляции

Недостаток напыляемого ППУ и пеноизола – необходимость привлечь к работе профессионалов с оборудованием. Это увеличивает итоговые вложения в утепление крыши.

В каких случаях требуется мауэрлат?

У данной конструкции две функции:

• Компенсация распирающего усилия от стропил.
• Удерживание крыши.

Распирающее усилие стропил означает, что сила тяжести, действующая на скат крыши, за счет угла начинает смещаться вниз. Давление это может при сильных снегопадах достигать такой силы, что стены под ее действием просто разрушатся. В тех районах, где зимой осадки особенно обильны, архитекторы советуют крепить мауэрлат.

Опасность для крыши представляет не только снег. Ветер опасен и сносит крыши очень легко

Для ветра не важно, легкая это крыша или усиленная, он унесет ее, если хватит силы. Именно мауэрлат, плотно скрепленный со стропильной системой и одновременно со стенами дома, закрепляет кровлю и удерживает ее при сильном порывистом ветре

Эковата

Волокнистый материал на основе целлюлозы все шире используется для утепления крыш.

Данный утеплитель отличается:

• экологичностью;
• устойчивостью к возгоранию (за счет специальных добавок-антипиренов);
• небольшим весом (не утяжелит кровельный пирог);
• шумоизоляционными свойствами;
• стойкостью к повреждению грызунами, насекомыми и грибком (материал проходит обработку биозащитными составами).

Эковата подходит для утепления скатных крыш с любым кровельным покрытием, в первую очередь «шумным». К недостаткам следует отнести сложности монтажа и необходимость использовать специализированное оборудование. Материал задувается в специально подготовленные короба между стропил (сухой метод), либо напыляются на сплошную обрешетку, с внешней стороны которой (между теплоизолятором и кровельным покрытием) уложен гидроизоляционная мембрана.

Мауэрлат – что это такое и всегда ли он нужен? Фото

У строителей, как и у большинства профессионалов, множество хитрых словечек, нередко вводящих в ступор простых обывателей. О том, что такое «цоколь», известно почти всем. А вот что такое мауэрлат и для чего он нужен — немногим. Итак, откроем вам тайну: мауэрлат — это то, на что опирается крыша, точнее — вся её стропильная система. Фактически это основание, фундамент крыши, который объединяет все ее элементы в единую конструкцию.

Мауэрлат выполняет две функции:

1. Компенсирует распирающее усилие от стропил.
2. Удерживает крышу на стене.

Если на крыше есть снег, особенно подтаявший, то сила тяжести, им порожденная, ослабляется на величину синуса угла ската крыши. Кроме уменьшения воспринимаемой нагрузки, скат изменяет и направление силы, действующей на него. Оно становится не вертикальным, а направленным немного в сторону, наружу. Это и есть распирающее усилие.

Его величина может быть столь значительна, что если стена сложена из дискретного материала (кирпича, газобетонных блоков, бетонных панелей), то закрепленное прямо на ней стропильное дерево может разрушить кладку. Решением проблемы является закрепление по верхнему краю стены длинной балки – мауэрлата. К ней и крепится стропильная система крыши. Для надежности мауэрлат укладывается по всему периметру верхнего края капитальной стены, образуя прочную раму.

Скат крыши, кроме уменьшения давящего усилия, еще и уменьшает и парусность кровли. Однако не настолько, чтобы быть абсолютно уверенным, что крышу не унесет порывом ветра. Для компенсации отрывающего усилия мауэрлат должен быть прочно закреплен на стене.

Мауэрлат устраивается как отдельная конструкция только в домах, капитальные стены которых сложены из кирпича, газобетонных блоков, бутового камня, самана и прочего «дискретного» строительного материала. В деревянных домах мауэрлатом может быть последний венец, особо прочно закрепленный на предыдущих. Нет необходимости устраивать такую особую конструкцию и в каркасных домах.

А в этой статье рассказывается о том, как крепить стропила к мауэрлату.

Крепление шпильками

Данное крепление выглядит как изготовленный из металла штырь, напоминающий букву Г, так как он согнут под углом в 90 градусов, с разными длинами сторон. К шпильке также может быть приварена квадратная пластина из металла со стороной пять сантиметров.

Марлат и крепление шпильками

Эти металлические изделия помещают в глубину кладки на расстояние приблизительно 45 сантиметров.

При этом снизу должен быть расположен металлический квадрат шпильки, или же короткая перекладина буквы «Г».

Длины этого крепления должно оказаться достаточно для всей ширины мауэрлата, и минимум три сантиметра его должно торчать наружу. Шайбы, надежно прижимающие устройство к стене, накручивают сверху.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см)

Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

• в верхнем ряду посередине ширины стены;
• с внутренней стороны стены под мауэрлатом;
• с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Подготовительный этап

Перед тем как крепить мауэрлат, следует подготовить стены. Данная процедура осуществляется при завершении кладочных работ. Причем сделать это можно 2 способами:

1. Кладка стены завершается на одном уровне. Происходит получение горизонтального среза. Монтаж мауэрлата осуществляется на внутренней стороне, а внешнюю сторону заполняют утеплителем.
2. По окончании кладочных работ образуется уступ. Наружная сторона должна быть выше внутренней. Данная технология является более предпочтительной, поскольку характеризуется дополнительным сопротивлением нагрузке и улучшенными теплоизоляционными свойствами.

Причины образования мостиков холода

При выполнении монтажа мансардной кровли причинами образования утечек тепла могут послужить два обстоятельства: ошибки при выполнении работ и использование некачественного утеплителя.

К сведению! Утеплитель плохого качества может не соответствовать заявленным характеристикам по теплопроводности, иметь склонность к усадке и преждевременному изнашиванию в процессе эксплуатации.

Если на счет некачественного материала все более или менее понятно, то вот на ошибках при выполнении работ необходимо остановиться более подробно.

Схема циркуляции воздуха при устройстве мансарды холодного и теплого типов

Наиболее распространенными являются такие ошибки: неизолированный мауэрлат, неизолированные концы стропил и неизолированная обрешетка.

В нижеследующих зонах риска могут образовываться мостики холода.

1. Зона мауэрлата. Данный элемент конструкции представляет собой узел сопряжения верхней обвязки стены здания, выполняемой из бруса или иного строительного материала, и нижних концов стропильной системы кровли.
2. Стропильная система.

На стропилах мостики холода могут появляться в местах, где стропильные ноги находятся в разных температурных зонах (внутри здания и снаружи), а также при использовании составных конструкций, соединяемых при помощи элементов крепления.
Неизолированная обрешетка.

Обрешетка настилается по поверхности стропил и обеспечивает крепление кровельного покрытия к стропильной системе (шифер, ондулин, черепица).

Узел сопряжения фронтона и крыши.

Дополнительные элементы, размещаемые на кровле – окно, дымовая труба и прочие.

Вне зависимости от типа и конструкции кровли, на её поверхности присутствуют такие элементы как трубы системы вентиляции и отопления, слуховые и мансардные окна.

На этих конструктивных элементах возможно наличие мест утечки тепла, что требует особой внимательности при укладке утеплителя в местах их сопряжения с кровлей здания.

Для того, чтобы обеспечить требуемые параметры теплоизоляции кровли, необходимо правильно выбрать используемый утеплитель

Порядок, особенности и схема работ по устройству «кровельного пирога»

Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания

Только при таком условии можно обустроить идеальный «кровельный пирог».

Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.

При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.

Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.

Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления. Такой «кровельный пирог» состоит из следующих слоев:

Такой «кровельный пирог» состоит из следующих слоев:

• вентиляционного зазора прямо под кровлей;
• слоя гидроизоляции;
• контура вентиляции;
• специально установленного каркаса;
• теплоизоляции;
• паровой изоляции;
• поперечной обрешетки между стропилами для монтажа подвесного потолка.

При монтаже такой конструкции следует соблюдать последовательность работ.

Важно придерживаться некоторых моментов:

нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.

В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата

Для этого важно выбрать оптимальные утеплители

Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.

Достаточная толщина изоляции

Для определения необходимой толщины минеральной ваты следует выбрать один из независимых сетевых теплотехнических калькуляторов (не принадлежащих какому-либо производителю изоляционных материалов). В фильтрах необходимо указать регион и все составляющие кровельного пирога с указанием материалов и толщин. Каждый воздушный зазор также является значимым утепляющим слоем.

Толщина утеплителя для мансарды должна точно просчитана

После этого расчет покажет итоговую температуру внутри помещения. Методом последовательных приближений можно найти значение всех параметров термоизоляции, обеспечивающих необходимый уровень комфорта в мансарде.

В большинстве регионов европейской части РФ требуемая толщина минеральной ваты при внутреннем утеплении мансарды составляет 280 — 300 мм.

Зачастую застройщики довольствуются значениями 200 — 250 мм, по той причине, что «это соответствует геометрии стропил» и «это проверено практикой». Ими попросту игнорируется факт компенсации тепла в мансарде за счет отопительных систем, расположенных на первом этаже. Деньги, сэкономленные на утеплении мансарды, выливаются в значительный ежегодный перерасход энергии.

Таблица: сравнительная характеристика различных утеплителей и требуемой толщины в зависимости от теплопроводности
