Что такое терморегулятор
Терморегулятор – это прибор, который крепится на входе в радиатор и регулирует поток теплоносителя, проходящий в батарею.
Устройство обеспечит комфортную температуру, а если установлены счётчики или отопление автономное, ещё и сэкономит средства.
Кроме того, терморегулятор выполняет ещё и функцию запирающей арматуры. Это значит, что в случае необходимости, владелец квартиры может отключить батарею от общего стояка.
Польза от установки терморегулятора больше всего будет ощущаться в помещениях, где температура колеблется в течение суток – на кухне, там, где окна на юг, а так же в спальне.
Можно только добавить, что термостаты небольшого размера отличаются дизайном и можно подобрать модель, которая не испортит интерьер.
Разновидности терморегуляторов для системы централизованного обогрева
В настоящее время выпускаются три основных типа терморегуляторов:
- механические, с возможностью настройки подачи теплоносителя вручную;
- электронные, которые управляются при помощи выносного датчика температуры;
- полуэлектронные, с возможностью управления специальной термоголовкой, оснащенной сильфонным устройством.
Далее расскажем о каждом из типов термостатов более подробно; и начнем с механических устройств. Скажем сразу, что главные достоинства последних – это простота в эксплуатации, стабильная работа и невысокая стоимость. Кроме того, для их работы не требуются дополнительные источники энергии. А приборы отличаются еще и достаточно высокой точностью регулировки. Но есть у таких приборов и свои недостатки, в том числе, отсутствие шкалы для регулировки и балансировки, а потому настройка производится опытным путем.
Как правило, каждое такое устройство состоит из привода, регулятора, а также сильфона, который наполнен газом или жидкостью. При этом вещество, находящееся в сильфоне и играет ключевую роль. При изменении положении рычага оно перемещается в специальный золотник и меняет положение штока; а тот, в свою очередь, частично закрывает проход для теплоносителя.
Более сложные конструкции – это электронные термостаты, ими управляет программируемый микропроцессор. И при помощи нескольких кнопок на таком терморегуляторе в комнате можно создать нужную температуру. Более того, есть и многофункциональные модели, которые можно применять для регулировки смесителя, насоса и котла.
Если говорить о строении и принципах работы такого устройства, то они мало чем отличаются от механических систем. Здесь также используется сильфон, наполненный веществом, которое чутко реагирует на все изменения температуры в помещении. Так, при повышении последней вещество расширяется, давит на стенки и двигает шток, который автоматически перекрывает клапан. Снижение температуры ведет сжатию рабочего вещества, сильфон не растягивается и клапан открывается.
Существует несколько разновидностей электронных термостатов, но в основном их подразделяют на открытые и закрытые. В последних не предусмотрена возможность автоматически определять температуру. А вот главное преимущество открытых приборов – это возможность программирования многих функции. Но используются подобные устройства чаще всего на промышленных предприятиях. Добавим, что для всех электронных приборов требуются дополнительные источники энергии – батарейки или аккумуляторы.
Конструкция термостата для батареи отопления
Считается, что для использования в быту лучше всего подходят полуэлектронные терморегуляторы. Последние снабжены специальным цифровым дисплеем, на котором отображается температура в помещении.
Добавим, что все такие устройства можно подразделить по типу используемого вещества в сильфоне – на жидкостные и газонаполненные. Кроме того, такие приборы обычно оснащаются встроенным либо дистанционным датчиком. Отметит, что газонаполненные приборы обладают повышенным сроком службы от двадцати лет и более.
Почему именно терморегулятор?
Помимо терморегулятора, ограничить поток теплоносителя в батарею можно при помощи шарового крана или конусного вентиля. Но их использование связано со значительными неудобствами:
- Шаровой кран рассчитан на эксплуатацию только в двух режимах: открыт или закрыт. При работе в промежуточных положениях он быстро выйдет из строя.
- Регулировать поток теплой воды обоими приспособлениями нужно вручную и довольно часто. При большом количестве комнат это долго и неудобно.
Монтаж терморегуляторов на радиаторы отопления решит эту проблему. Термостат после установки и настройки будет автоматически поддерживать заданную температуру, регулируя поступление горячей воды в батарею.
Конструкция регуляторов температуры на радиаторах отопления
Конструктивные особенности приборов различаются от системы отопления. Так, выделяют варианты для однотрубных и двутрубных систем.
При этом все термостаты механические оснащены чувствительной головкой и особым клапаном, которые функционируют между собой без дополнительной затраты энергии, так как связь идет на автоматическом уровне.

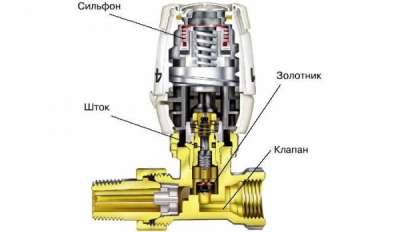

Конструкция механического прибора
В термическую головку входит привод, регулятор и сам жидкостный элемент (газовый или упругий). А также в конструкцию входит термоэлемент (сильфон) — устройство, которое сделано в форме цилиндра, а стенки с внутренней стороны у него гофрированные. Этот цилиндр заполняется рабочей средой и реагирует на смену температурного режима.
Когда температура повышается, сильфон увеличивается в размерах, а шток закрывает поток носителя тепла. При снижении температуры протекают противоположные процессы.
Электрический термостат в комплектации будет иметь дополнительные датчики и систему программирования, которая и позволяет устанавливать определенные температурные режимы.
Лучевая система + сервопривод + комнатный термостат
Сервопривод с выдвижным штоком дает возможность перемещать клапана нажимного действия, что позволяет автоматизировать различные блоки отопления (в том числе и контуры теплых полов). Включение и выключение реализуется с помощью комнатного термостата в режиме «автомат», без участия человека.
Пример применения сервоприводов можете посмотреть здесь:
Работает устройство с сервоприводами достаточно несложно. Контур по отдельности (петля трубопровода) имеет индивидуальный клапан. С его использованием задаются настройки: как должен расходоваться носитель тепла. В расчет принимаются показатели:
- Размеры.
- Гидравлическое сопротивление.
Одним клапаном есть шанс установления нужной температатуры в разных помещениях. Еще один вид клапанов весьма распространённых, так называемые, «нажимные». Они активируют и «гасят» контуры, с изменением температурного режима. Руководствуются они сервоприводами. Распространённая и простая модификация сервопривода функционирует по принципу: включил/выключил. Дополнительно субстанция нагревается с помощью электрической спирали накаливания. Происходит расширение жидкости и ее давление на шток. При отключении питания субстанция уменьшается в объёме, все происходит в обратном порядке.
Шток обычно задерживается на несколько минут (не более трех), после того как электрическая цепь активируется. Таким образом, происходит два типа контакта с клапаном. Если все активировано и работает, то на сервоприводе главный клапан находится в режиме: «Открыто». Если ток начинает поступать, то клапан закрывается, жидкость больше не поступает. Чтобы определиться с системой сервопривода (по аналогии с теплым полом), рекомендуется понять в первую очередь: в какой позиции будет находиться клапан.
В России зимы бывают суровые, теплый пол выполняет отопительные функции, но они являются по большей части вспомогательные.
Автоматические переключения будут происходить только в тех помещениях, где теплый пол является главным контуром нагрева, так как в таких блоках устанавливаются по большей части автоматические заглушки. Есть сервоприводы с постепенным управлением, но они стоят дорого, пользуются незначительным спросом.
Стандартная конструкция состоит в том, что есть точная подстройка ручным клапаном. Отключается контур при получении импульса отключения контура, получая импульса термостата. Есть также еще один вариант более эффективный и простой – это балансировка на расход в режиме «Открыто». После этого монтируется сервопривод, что позволяет им регулировать контур на 100%.
В быту обычно одним термостатом происходит руководство несколькими контурами, в этом случае сервоприводы распараллеливаются к одной электрической цепи.
При монтаже лучевой системы отопления, есть возможность так же установить сервоприводы на радиаторы и подключить к ним комнатные термостаты. Когда нужная температура в помещении будет достигнута, термостат даст сигнал сервоприводу на перекрытие подачи теплоносителя в радиаторы, которые установлены в помещении. Но такая реализация используется крайне редко.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Настройка
Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.
Настроить термостат можно следующим образом:
- Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
- В удобном месте расположить контрольный термометр.
- Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
- Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
- Полностью закрыть клапан, вращая головку по часовой стрелке.
- В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Промывание батарей отопления: методы и приемы
Правило 3: термоголовки удобнее дросселей
Терморегулятор для батареи может относиться к одной из трех разновидностей:
| Трехходовые пробковые краны использовались при монтаже отопительной системы хрущевок. Они ставились на соединении перемычки с одной из подводок. В зависимости от положения рукоятки крана поток воды направлялся в радиатор, перемычку или перекрывался полностью. | |
| Игольчатый дроссель напоминает винтовой вентиль, но его клапан имеет коническую форму и является частью штока. | |
| Термоголовка регулирует проходимость подводки за счет температурного расширения жидкого или твердого рабочего тела — материала с высоким коэффициентом температурного расширения. При нагреве сильфон в корпусе термоголовки удлиняется и выдвигает шток, перекрывающий подводку. При охлаждении шток возвращается в исходное положение возвратной пружиной |
Положение трехпроходного крана со снятой рукояткой можно определить только по нагреву радиатора, перемычки и стояка.
Первый тип терморегулятора можно не рассматривать как конкурирующее решение: он давно ушел с рынка и встречается только в домах, построенных до середины 60-х.
Дроссель регулируется только в ручном режиме, при этом изменение температуры в помещении происходит с задержкой в 1-2 часа: вначале стабилизируется поток воды через подводку, затем неспешно меняется температура радиатора, и лишь потом воздух начинает нагреваться или остывать.
После изменения положения дросселя температура воздуха в комнате стабилизируется через 1-2 часа.
Термоголовка после базовой регулировки (выставленной на ней целевой температуры) поддерживает климат в комнате в полностью автоматическом режиме. Своевременная регулировка не только поддерживает комфортную температуру, но и ощутимо экономит тепло. Согласитесь, что в частном доме с автономной системой отопления это не будет лишним.
Автоматический терморегулятор экономит до 40% тепла. Его стоимость окупится в течение первого с момента установки отопительного сезона.
Цена комплекта из регулирующего клапана и термостатической головки варьируется от 1200 до 4000 рублей. К верхней границе диапазона тяготеют электронные приборы, поддерживающие заданную температуру с высокой точностью и позволяющие программировать температурные циклы (скажем, снижать температуру на время вашего отсутствия в рабочие дни).
Рекомендую комплект из прямого клапана и термостатической головки от компании Данфосс.
Обзор популярных моделей
Danfoss
- Комплект Danfoss Панда – комплект угловой/прямой, включающий: термостатический клапан, головки с датчиком жидкости. Клапан типа RA-N 15 (с участием предварительной настройки, не требует применения специальных инструментов для настройки) диаметром DN 15 (1/2″) максимальным рабочим давлением 10 бар, максимальной рабочей температурой 110 °C. Головка диаметром 1/2″.
- Данфосс Panda RAS-CK. Предназначен для установки 3/4″, присоединение к радиатору 1/2″. Запорный клапан RLV-S предлагает индивидуальное отключение каждого радиатора во время технического обслуживания, ремонта без влияния на остальные радиаторы в системе отопления. Клапаны термостатические с предварительной настройкой применяются в однотрубных, двухтрубных системах центрального отопления, обеспечивая оптимальное распределение воды в системе. Предварительная настройка обеспечивает точное получение номинального расхода, обеспечивая оптимальный баланс установки.
- Автоматический регулятор на батарею Danfoss Eco дает точный контроль температуры, стоимости отопления. Прибор является электронным программируемым термостатом, регулирующим работу радиаторов, разработан для применения в домах, квартирах, коммерческих объектах. Пользователь может легко выбрать одну из предварительно загруженных программ или индивидуально запрограммировать термостат, соответственно потребностям. Имеет режим для отдыхающих – на время отсутствия жильцов, термостат снижает температуру, восстанавливает тепловой комфорт к моменту возвращения домочадцев. Имеет функцию открытого окна, благодаря которой термостат выключается в момент обнаружения значительного снижения температуры, например, при проветривании комнаты.
Терморегулятор Invena
Комплект Invena. Комплект осевой, включает:
- клапан, питающий и возвратный;
- термостатическую головку (M30 x 1,5);
- соединения (1/2″, 15 мм для установки из меди и 16 мм для PEX).
Предназначен для подключения радиатора в ванной. Максимальное рабочее давление: 10 бар.
Набор Herz
Комплект для радиатора с питанием сбоку. Включает:
- клапан питания (1/2″);
- обратный клапан (1/2″);
- термостатическую головку (с резьбой M28 x 1,5);
- соединения;
- колпачок красного цвета.
Советы по выбору устройств для регулировки тепла в батареях
Специалисты советуют уделить внимание следующим моментам при выборе и установке подобных приборов:
обязательно ознакомьтесь с рекомендациями производителя перед покупкой монтажом такого запорно-регулирующего механизма;
хрупкие детали в приборе могут выйти из строя при ударах; а потому при установке соблюдайте осторожность;
термостат надо устанавливать горизонтально, иначе поступающий на элемент теплый воздух снизит его точность и вообще негативно скажется на работе;
при установке обратите внимание на стрелки на приборе, указывающие, куда поступает вода;
если система отопления однотрубная, то под трубами надо сначала монтировать байпасы; если этого не сделать, то при отключении одного радиатора, даст сбой вся система.
Достоинства современных терморегуляторов
Модели терморегуляторов, которые выпускаются в настоящее время, не только удобны в использовании, но и имеют эстетичный внешний вид подходящий к интерьеру практически любого помещения.
Стоит отметить, что монтаж данных приборов несложен не только в новых отопительных системах, но и в действующих. Кроме этого, по оценке специалистов, они имеют достаточно большой эксплуатационный срок, на протяжении которого практически не требуется профилактическое и техническое обслуживание. После установки терморегуляторов отпадает необходимость в регулировании температурного режима, путем открытия окон или дверей.
Терморегулятор для батареи отопления
Температурный диапазон для нормальной работы данного прибора составляет 5–27 °C, вы можете сами подобрать необходимый температурный режим и он будет поддерживаться в помещении с точность до 1 °C. Кроме этого термостат установленный на радиаторе позволяет предупредить излишнее нагревание воздуха в помещении прямыми солнечными лучами, электробытовыми приборами или скоплением большого количества людей.
Терморегуляторы способны не только создать тепловой комфорт в помещении, но и обеспечить равномерное распределение теплоносителя по всей системе отопления. В том случае если прибор установлен на котле, абсолютно все радиаторы будут иметь одинаковую температуру даже те, которые находятся на максимально удаленном от него расстоянии.
Стоит отметить, что при установке терморегулятор лучше всего начать с тех помещений, в которых наблюдаются резкие температурные колебания, например, кухня, комнаты, находящиеся на солнечной стороне, или гостиная, в которой может собраться одновременно большое количество людей.
Довольно часто терморегуляторы используются в автономных системах отопления, поскольку при их установке затраты топлива сокращаются на 25%. Это, в свою очередь, уменьшает количество вредных отходов, полученных в результате его сгорания, и снижает стоимость отопления.
Достоинства применения в системе отопления терморегуляторов довольно значительны, особую эффективность их использования можно отметить в частных домах и коттеджах, ведь в этом случае установка данных приборов окупается за счет экономии топлива буквально за год.
Установку терморегуляторов в частных домах следует начинать с верхних этажей, поскольку обычно имеется существенная разница между температурой на нижних этажах и температурой верхних помещений.
Высокую экономическую эффективность могут обеспечить панельные радиаторы, имеющие значительную скорость реакции на открытие и закрытие клапанов термостата.
При выборе терморегулятора стоит обратить внимание на наличие сертификата качества и соответствия, у качественных приборов всегда имеются такие документы. Эксплуатационный срок службы таких изделий достигает 20 лет
Монтаж прибора
Перед тем, как произвести монтаж и как регулировать батареи отопления, потребуется перекрыть подачу воды в систему отопления. После того, как она будет слита, можно приступить к такому этапу, как установка кранов на батареи отопления:
- Необходимо срезать трубы на некотором расстоянии от батареи, затем отсоединить их.
- Произвести демонтаж крана, если его монтаж был произведен до батареи.
- От клапанов запорного типа и терморегулирующего типа необходимо отсоединить хвостовики, а затем завернуть их в пробки радиатора.
- Далее необходимо собрать обвязку и установить на то место, которое вы выбрали.
- Установка термоголовки на радиатор отопления закончится тем, что будет подсоединение труб разводки горизонтального типа. Эти трубы идут с обвязкой от самого стояка.
Установка термостатического регулятора своими руками
Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.
Термостат устанавливают на участке подачи теплоносителя перед батареей
Что понадобится для работы
Для установки терморегулятора на отопительную батарею своими руками понадобятся:
- механический или электрический терморегулятор;
- запорные краны;
- отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
- разводной и сантехнический ключи.
Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.
Подготовительные мероприятия и монтаж
В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас
Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.
После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:
- В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
- Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
- Подключают запорное и термостатическое устройства.
- Собирают трубную обвязку батареи.
- Систему отопления заполняют теплоносителем.
После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.
Типы термостатов и их принцип работы
Регуляторы температуры для батарей отопления бывают двух типов:
- Автоматический кран на батарею отопления;
- Ручной регулятор температуры радиатора батарей отопления.
С помощью ручного регулятора регулировка температуры батарей отопления производится следующим образом:
- Поворачивая маховик вентиля, мы приведем в действие шток клапана.
- Проходной диаметр седла в таком случае изменится, а его значению будет соответствовать температура.
Ручной термоклапан для радиатора отопления имеет и несколько недостатков:
- Он не настолько эффективный, как автоматический прибор;
- Его защитный колпачок может выйти быстро из строя, если его часто приводить в движение, то есть, открывать или закрывать регулятор температуры для радиатора отопления.
Ручной регулятор температуры
Благодаря сильфону будут фиксироваться даже самые незначительные изменения температурного режима в помещении. В случае понижения температуры содержимое термического баллончика начнет сужаться, и тогда шток клапана начнет втягиваться, что увеличит расход теплоносителя, а это, в свою очередь, позволит повыситься температуре в помещении. Если в помещении будет чрезмерно жарко, то содержимое баллона начнет расширяться и, таким образом, теплоотдача батарей отопления уменьшится.
Регулятор автоматического типа
Зачем нужен терморегулятор?
Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.
Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.
Монтаж прибора
Процесс монтажа оборудования несложный, но если вы самостоятельно не хотите его проводить, всегда можно обратиться к профессионалам.
Правильное положение прибора
Инструкция:
- Отсоедините батарею от системы. Для этого перекройте шаровый кран или запирающий вентиль. Затем слейте воду из батареи, продуйте радиатор.
- Снимите адаптер. Перед этим постелите на пол много тряпок, впитывающих жидкость. Закрепите корпус клапана разводным ключом, а вторым снимите гайку с трубы адаптера. Следом снимите адаптер с корпуса прибора.
Место для установки
- Установка адаптера. Накрутите накидную гайку и воротник. При этом предварительно отчистите резьбу, и обернуть ее запорной лентой. Оборачивать следует по часовой стрелке, делая 3–5 раз, затем, разгладьте ленту. Соберите вместе адаптер, радиатор и угловые гайки.
- Смонтируйте новый воротник. Устанавливаете воротник и глухую гайку на трубу. Все действия выполняются отверткой.
- Монтаж терморегулятора. По направлениям стрелок закрепите прибор. Затените гайку между регулятором и клапаном, фиксация происходит разводным ключом. Одновременно закрутите гайку. Все действия делайте аккуратно. После установки, убедитесь в прочности крепления.
- Заполните батарею водой.
Фиксация терморегулятора
Конструкционные особенности
Устройство терморегулятора достаточно простое и состоит из термоклапана и регулирующего элемента. Поскольку в зависимости от условий, системы отопления монтируются с различными по диаметру трубами, то и терморегуляторы выпускаются для труб различного диаметра. Что касается регулирующего элемента (термостатической головки), то его размеры имеют стандартную величину, поэтому подходят под регуляторы любых моделей, независимо от фирмы-производителя.
Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)
Моделей клапанов и регуляторов не так мало, поэтому перед тем, как их устанавливать, лучше ознакомиться с имеющимися моделями, их устройством, а также принципом работы.
