Обвязка твердотопливного котла: схема подключения с циркуляц насосом в частном доме

Обвязка с теплоаккумулятором

Чтобы твердотопливный агрегат работал в оптимальном режиме и его КПД приближался к паспортным значениям, необходимо использовать буферную емкость, которая служит аккумулятором излишков тепловой энергии, остающихся после нагревания теплоносителя в отопительном контуре до рабочих температур.

Если котел на дровах или угле работает без теплоаккумулятора, тягу приходится уменьшать, чтобы дрова не горели слишком жарко и теплоноситель не перегревался. Но из-за недостатка кислорода образуется повышенное количество угарного газа, который попадает в атмосферу. В передовых европейских странах по этой причине запрещается эксплуатировать твердотопливные обогреватели без монтажа буферной емкости.

Установка теплоаккумулятора имеет и еще одно преимущество: топливо, сгорающее при оптимальной подаче кислорода, отдает максимум тепловой энергии, и ее излишки не улетают в дымовую трубу, а накапливаются в буферной емкости. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива.

Обвязка твердотопливного котла с теплоаккумулятором предусматривает подсоединение буферной емкости следующим образом:

Схема обвязки теплоаккаумлятора с твердотопливным котлом

Чтобы управлять температурой теплоносителя, который подается в радиаторы, предусмотрена установка второго трехходового клапана и второго циркуляционного насоса на линии подачи после подключенного к системе бака-теплоаккумулятора.

Время остывания теплоносителя в системе с теплоаккумулятором после затухания котла зависит от объема резервуара и температуры нагрева. Для частного дома площадью 150-200 кв. м требуется буферная емкость объемом от 1 куб. м. Можно приобрести готовый теплоаккумулятор подходящего объема или изготовить его самостоятельно – он представляет собой прямоугольную или цилиндрическую емкость из стального листа, снабженную надежной теплоизоляцией.

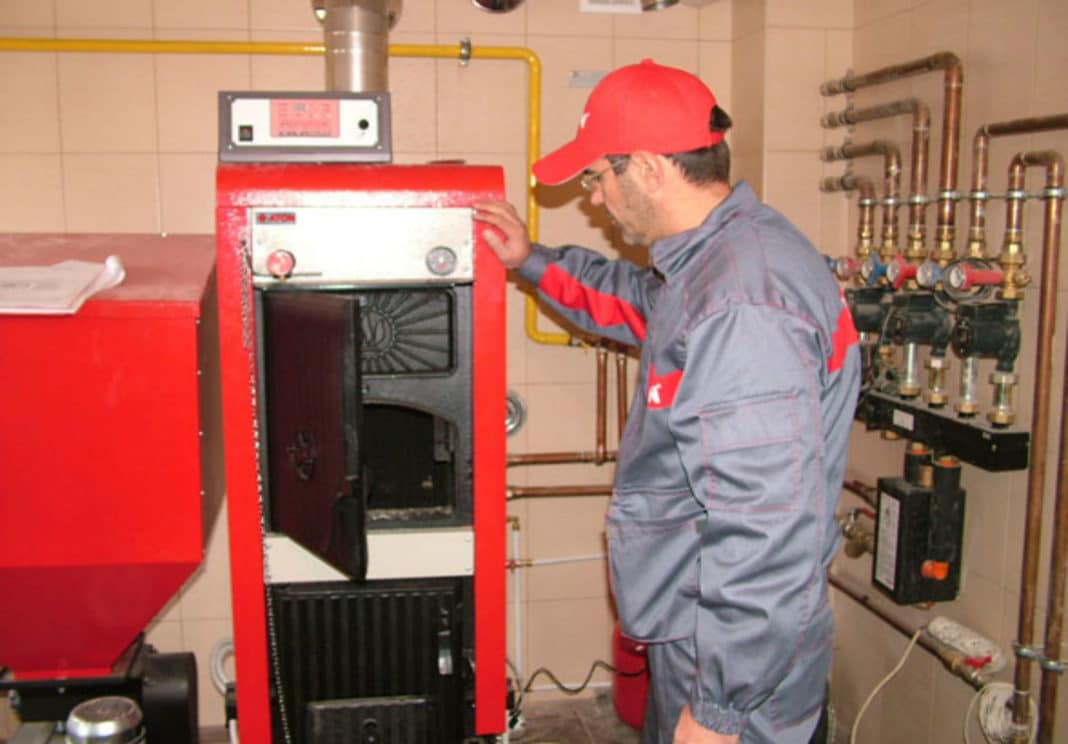

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

  1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
  2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
  3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
  4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

  • Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
  • Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Простые схемы

Рис.1 Схема обвязки котла в открытой системе с естественной циркуляцией

Наиболее простой является схема обвязки твердотопливного котла для одноконтурной системы отопления с естественной (гравитационной) циркуляцией теплоносителя. Как правило, в таких системах используются металлические (чаще всего – стальные) трубы относительно большого диаметра, соответствующего диаметру выходного и входного патрубков котла. Лучше всего, если их диаметр будет одинаков. Это позволит, наряду с другими факторами, снизить гидравлическое сопротивление и создать лучшие условия для естественной циркуляции. Такие схемы отличаются максимальной простотой и в обвязке котла необходимо стараться избегать лишних элементов, в той или иной мере препятствующих естественному движению теплоносителя. Поэтому, необходимо по минимуму использовать запорную или регулирующую арматуру и только в местах, где без нее обойтись нельзя. Также, нежелательно присутствие в контуре такой системы различных фильтров. Чаще всего такие системы являются открытыми. Расширительный бак в них выполняет функцию создания избыточного давления и отвода воздуха, поэтому устанавливается в наиболее высокой точке, на максимально возможной высоте ( под потолком или на чердаке).

На рис. 1 : 1 — котел; 2 — дымовая труба; 3 — подающая труба (диаметр 40-50 мм); 4 — «обратка» (диаметр 40-50 мм); 5 — труба (1/2); 6 — расширительный бак открытого типа.

В системах с комбинированной циркуляцией

Рис.2 Схема обвязки для открытой системы с комбинированной циркуляцией

Более сложной является схема для системы с комбинированной (совмещенной) циркуляцией, так как она уже предусматривает наличие в ней специального циркуляционного насоса, а также необходимых элементов его обвязки (байпаса, запорной арматуры, фильтра механической очистки, воздушного клапана). Байпас с циркуляционным насосом может быть установлен, как на подающей трубе, так и на «обратке», в зависимости от наличия места для монтажа и удобства дальнейшего обслуживания.

Воздушный клапан включается в состав байпаса в том случае, если он устанавливается на горизонтальном участке трубы и в конструкции самого насоса не предусмотрена возможность стравливания воздуха.

В случае отсутствия электроэнергии, кран на прямой трубе байпаса открывается и система работает с естественной циркуляцией. Вместо крана в этом месте иногда устанавливают клапан, открывающийся автоматически, при отсутствии электричества.

На рис. 2: 1 — котел; 2 — дымовая труба; 3 — подающая труба; 4 — «обратка»; 5 — труба 1/2″; 6 — расширительный бак; 7 — запорная арматура; 8 — циркуляционный насос; 9 — фильтр; 10, 11 — возможные места расположения байпаса на «обратке» или подающей магистрали.

Если система отопления является закрытой, то в нее вместо обычного открытого расширительного бака устанавливается герметичный мембранный. Это позволяет обеспечивать заданное избыточное давление ( обычно оно составляет около 1,5 бар (0,15 МПа). Кроме того, такая схема должна обязательно включать блок безопасности (предохранительный клапан, манометр, воздушный клапан).

В этом случае необходимо помнить о таких особенностях твердотопливных генераторов тепла, как большая инерционность и сложность быстрого регулирования температуры горения топлива, а значит и теплоносителя. Поэтому при обвязке такого котла полипропиленом, необходимо помнить, что выходящая из него подающая труба должна быть металлической на расстоянии не менее 1,5 м или до первого разветвления. «Обратка» может быть полностью пластиковой, так как в ней температура жидкости редко превышает 70-80 °С. Но внутренний диаметр ее должен соответствовать внутреннему диаметру металлической подающей трубы.

Косвенные водонагреватели

Косвенный водонагреватель обеспечит стабильную и эффективную работу всей системы отопления.

Схема обвязки твердотопливного котла отопления с применением бойлера косвенного нагрева не самая простая, но и не самая сложная. Здесь перед потребителями стоит задача обеспечить подачу горячего теплоносителя из отопительного контура в змеевик. Для этого в систему ставится гидрострелка, распределяющая потоки на два и более направления. От стрелки отходят две трубы – одна идет к батареям, а вторая к бойлеру.

За гидрострелкой ставятся два циркуляционных насоса – сложность схемы обвязки постепенно возрастает. Один насос отправляет теплоноситель в радиаторы, а второй гонит его в бойлер. Работа второго насоса регулируется системой терморегуляции, встроенной в водонагреватель. Тем самым обеспечивается поддержание стабильной температуры в контуре ГВС.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

  • Циркуляционный насос.
  • Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
  • Расширительный бак.
  • Шаровые краны — сливной, балансировочный и т.п.
  • Манометр.
  • Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Особенности работы твердотопливного котла

Как и любое другое оборудование, данный вид нагревателя имеет свои плюсы и минусы.

Положительные стороны:

  1. Не требуют подключения к сети электроснабжения, то есть считаются автономными системами.
  2. Доступная цена оборудования.

Принимая во внимание низкую стоимость топлива, использование данного вида котлов считается экономически обоснованным. К минусам можно отнести следующие:

К минусам можно отнести следующие:

  1. Требуется противопожарная защита прилегающих к агрегату поверхностей.
  2. Управление процессом горения довольно сложное.
  3. Отсутствие автоматической подачи топлива, хотя при желании этот вопрос можно решить.
  4. Желательно обеспечение низкой влажности в помещении, где хранится твердое топливо.

Принцип работы ТТКО прост: при сгорании в топке дрова или другое сырье выделяют некоторое количество тепла, которое, в свою очередь, нагревает воду, циркулирующую в трубопроводах. Образующиеся при этом продукты горения, удаляются из оборудования через специальные устройства: газы — через дымоход, минеральная часть (зола и сажа) — через зольник и сажесборник.

Схемы обвязки в системах с гидроразделителем

В более сложных системах, включающих в себя несколько контуров ( ветвей) часто используют схемы обвязки твердотопливных котлов с гидравлическим разделителем, в виде цилиндрической емкости, в верхнюю часть которой подается нагретый теплоноситель, а в нижнюю – охлажденная жидкость из системы. Из верхней части гидроразделителя вода подается на гребенку (коллектор) и распределяется между контурами, а из нижней – на приемный патрубок котла. Такие схемы, как правило, используют для закрытых систем с принудительной или комбинированной циркуляцией. Ниже представлены два возможных варианта.

Вариант 1

Рис.3 Схема обвязки котла с гидроразделителем (вариант 1)

На рис.3: 1 — котел; 2 — подающая труба; 3 — блок безопасности; 4 — кран; 5 — воздушный клапан; 6 — гидроразделитель; 7 — обратная труба; 8 — циркуляционный насос; 9 — фильтр; 10,11 — краны для слива и подачи воды; 12 — мембранный бак.

Вариант 2

Рис.4 Схема обвязки с гидроразделителем (вариант 2)

На рис.4 : 1 — котел; 2 — дымовая труба; 3 — нагретая вода; 4 — блок безопасности; 5 — кран; 6 — воздушный клапан; 7 — циркуляционный насос; 8 — трехходовой термовентиль; 9 — гидроразделитель; 10 — «обратка»; 11 — мембранный бак; 12 — подача холодной воды в систему; 13 — сливной кран; 14 — бойлер; 15 — теплый пол.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Порядок подключения котла

Подключение котла

Классическая схема подключения агрегата советует придерживаться двух главных показателей, которые смогут обеспечить в будущем надежное функционирование системы в целом и отопительной установки в частности.

Подключение устройства осуществляется по схеме. В документе указано, как правильно подключить изделие и какой вид топлива будет самым оптимальным. Схематическое изображение подключения прилагается к каждому изделию.

Элементы безопасности агрегата

Самое главное – это установить прямо на выходе подающего патрубка  группу безопасности. В дальнейшем, задача данной группы заключается в автоматическом сбросе давления в случае увеличения этого показателя сверх нормы.  Регулирует данный вопрос предохранительный клапан, а также автоматический воздуховодчик и манометр.  На отрезке воздуховода  между группой безопасности и котлом, может быть установлена любая запорная арматура.

Порядок работы схемы

Работа оборудования построена на основании стандартного алгоритма:

  • на начальной стадии дрова должны разгореться;
  • вода начинает передвигаться по малому кругу;
  • при достижении показателя в 50-55 градусов, термоголовка осуществляет нажим на специальный клапан;
  • клапан открывается и постепенно холодная вода проникает в котел, смешиваясь с горячей.
  • по мере перемешивания температура достигает критического уровня, после чего клапан открывается полностью, смешивая поступившую воду с горячей.

Такой порядок работы самый простой и ее монтаж вполне можно выполнить собственными руками.

Разводка, выполненная медными трудами

Еще один значимый момент – это место размещения циркулярного насоса. Лучше всего следует разместить именно там, где он указан на схеме – на обратке, перед котлом, работающим на деревянном топливе. В целом, насос можно разместить и на подаче, но, при появлении пара вероятность возможного взрыва от скопления пара может существенно возрасти.

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

  • природном газе и дровах;
  • твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

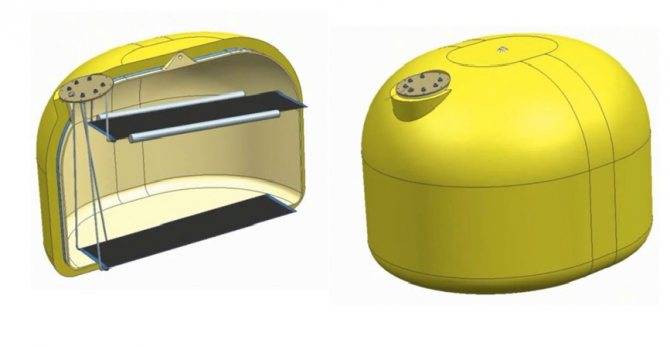

Бак аккумулятор в системе отопления дома

Бак аккумулятор в системе отопления может называться так же буферной емкостью. На сегодняшний день они все чаще начинают использоваться в отопительных системах. Давайте подробнее разберемся что же это такое.

Бак аккумулятор или теплоаккумулятор – это почти центральный элемент в отопительной системе, питающейся от нескольких тепловых источников. Источник тепла не постоянного типа, такой как твердотопливный котел, или солнечная система, нагревает воду в полости бака-аккумулятора, и может удовлетворять умеренные потребности в тепловой энергии обогреваемого пространства. А доля других источников тепловой энергии, у которых более высокие эксплуатационные расходы будет намного меньше.

Электрокотел в многотарифном режиме тоже работает намного более экономно, если он используется в паре с баком аккумулятором, который дает возможность максимально экономить электроэнергию в ночное время.

Отопительные системы в которых есть тепловые насосы тоже часто оснащены баками-аккумуляторами.

Отопительная система, питающаяся от твердотопливного котла при наличии теплоаккумулятора, работает в оптимальном режиме. Теплоноситель поступает из котла в емкость бака аккумулятора максимально разогретым. А уже из заряженного котлом теплового аккумулятора, теплоноситель передается внутрь системы по мере надобности, и не зависит от того, работает ли котел.

Человек, пользующийся тепловым аккумулятором существенно повышает свой комфорт в плане отопления, даже устаревшие отопительные системы, оборудованные буферной емкостью сравнимы с современными по качеству. Загружать топлив, и обслуживать котел можно в любое время. Образуется возможность для полной автоматизации отопительной системы после установки бака аккумулятора. Тепловая энергия из бака будет забираться в том количестве, в котором это необходимо. Бак аккумулятор защитит котел от чрезмерного перегрева. Установка теплоаккумулятора дает возможность для использования материалов из полимеров, а если бак не установлен, то этого делать нельзя.

Принцип работы твердотопливных котлов

Котлы имеют модульную конструкцию, состоящую из нескольких устройств в одном корпусе:

  • теплообменника;
  • топки с дверцей;
  • колосниковой решётки;
  • зольника с люком для прочистки;
  • терморегулятора.

Отопительный котёл работает по следующему принципу:

  1. В камеру загружают топливо, поджигают. Дрова или альтернативные материалы сгорают, образуя СО.
  2. Температура воздуха увеличивается и газы поднимаются выше в дымоход.
  3. Горячие воздушные потоки, вытесняя холодные, перемещаются по отопительной сети.
  4. По мере их продвижения жидкость в теплообменнике нагревается.

За подведение воды отвечает впускной патрубок, а за поступление горячего носителя в радиаторы — коллектор обратки. Обе точки подключения контура рекомендуют оборудовать температурными датчиками.

Правила эксплуатации твердотопливных котлов

Отопительная система в доме — это сложный механизм, за которым необходимо следить и строго выполнять все правила эксплуатации и техники безопасности, если хотите долго и эффективно ее использовать.

Дымоход

Для нормальной работы теплогенератора необходимо очень внимательно и правильно выстроить дымоход.

Труба дымохода:

  • изготовляется из огнеупорных жаростойких материалов, не поддающихся коррозии;
  • обязательно с утеплителем из базальтовой минеральной ваты во избежание образования конденсата;
  • сечение трубы — от 150 до 300 мм в зависимости от мощности топливного агрегата;
  • высота трубы — от 6 до 10 метров;
  • внутренние стенки трубы должны быть гладкими, без неровностей и шероховатостей.

Предупреждение:

  • перед началом отопительного сезона провести ревизию дымохода: вдруг за лето туда что-нибудь попало;
  • после завершения сезона обязательно почистить дымоход от сажи и нагара, в противном случае может произойти возгорание сажи в дымоходе.

Иногда получается, что очень сильная тяга в дымоходе, тогда прибегают к помощи дроссельного клапана.

Теплогенератор

Очень важно правильно произвести первую растопку агрегата. Теплогенератор при изготовлении обрабатывается специальными маслами, поэтому при первой растопке появляется непривычный запах — это выгорает масло

Ничего страшного не происходит: в течение часа необходимо постоянно проветривать помещение, масло выгорит, агрегат готов к дальнейшему использованию.

Для поддержания эффективной работы агрегата длительное время, его необходимо регулярно чистить. Сажа может перекрыть выход в дымовую трубу и уменьшить тягу или может просто загореться сама, при этом выделяются угарные газы. Чистят полностью остывший агрегат, процедуру эту необходимо проводить регулярно один раз в месяц.

Запрещается:

  • устанавливать любую запорное оборудование между теплонагревателем, группой безопасности и расширительным бачком;
  • эксплуатация теплогенератора с открытыми дверцами;
  • растапливать агрегат без воды или другого теплоносителя в системе;
  • разжигать топливо при помощи ГСМ: бензина или солярки;
  • затапливать агрегат при плохой тяге в трубе;
  • оставлять без надзора действующий агрегат на длительное время;
  • на поверхности аппарата оставлять воспламеняющиеся предметы: бумагу, газеты, тряпки;
  • поблизости действующего теплогенератора нельзя оставлять маленьких детей без присмотра;
  • весной, когда прекращаете топить котел, обязательно нужно сделать техуход: почистить его и смазать подвижные части механизма.

Топливо

Выбор топлива — очень серьезная проблема, к ней нужно отнестись ответственно.

Качество топлива и его свойства:

  1. Теплопроводность. Сухое топливо горит лучше, и теплопроводность выше, чем у влажного. По видам топлива в сторону уменьшения теплопроводности распределяются: уголь, брикеты из твердолиственных пород, дрова, пеллеты, торф. Дрова распределяются так: сначала дуб, потом береза, ольха, тополь. Хвойные породы брать не рекомендуется из-за образования смолы, которая оседает на стенках котла.
  2. Размеры и фракция. Мелкие дрова сгорят быстрее. Поэтому дрова должны быть чем крупнее, тем лучше, но нужно учитывать размеры топочной камеры.

2 Основные виды котлов

Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:

  • электрическое;
  • твердотопливное;
  • жидкотопливное;
  • газовое.

К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.

Твердотопливные котлы отопления и их особенности

Твердотопливные котлы – это самый дешевый способ обустроить отопление в доме, хоть это и не является простой задачей. Компании, производящие котлы такого типа производят все более удобные для потребителей модели, которые выбрасывают минимум вредных газов в окружающую среду. Однако, все еще производятся и устаревшие модели, хоть их число становится все меньше с каждым годом, и на из место приходят профессиональные, современные, эффективные, простые в эксплуатации и безопасные котлы.

Котлы на твердом топливе могут быть верхнего и нижнего сгорания. Если основное предполагаемое топливо для котла это дрова, то стоит выбрать модель нижнего сгорания. КПД такого котла будет более высоким, чем у модели верхнего сгорания, та как эти котлы рассчитаны на топку углем.

Котел нижнего сгорания состоит из двух или трех камер сгорания, что дает возможность полностью сжигать все частички топлива. Результатом такого принципа является то, что происходит существенное снижение расхода топлива и вредные вещества попадают в атмосферу в меньшем количестве (противоположная ситуация наблюдается с котлами с верхнего сгорания, в них происходит попадание недожженных частиц в атмосферу вместе с дымом).

Котлы с нижним сгорание открывают возможности для управления процессом сгорания и регулировки продуктивности, дозируя порции воздуха, который поступает в отделение топки. Это возможно благодаря регулятору тяги или вентилятору с управляющей системой.
