Установка радиаторов отопления своими руками в квартире
Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.
Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду. Потом монтируют кронштейны
Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления
Для пластика потребуется больше элементов
Стены при этом должны быть чистыми, ровными, заштукатуренными. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы
Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.
Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.
Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.
Способы подключения биметаллических радиаторов
Отопление по количеству труб в контуре бывает двух видов: однотрубное и двухтрубное. От этого зависит схема и вариант подключения батареи. Вдобавок еще учитывается тип постройки: одноэтажное или многоэтажное здание.
Подключение биметаллических радиаторов отопления при однотрубной системе
Самой выгодной в экономическом плане считается однотрубная система. Чаще такую разводку применяют для высотных зданий, но встречается она и в частных домах, где имеется закрытый тип отопления с принудительной циркуляцией. Биметаллические приборы в однотрубной системе подключены последовательно. Во время циркуляции теплоноситель проходит поочередно через каждый радиатор.
У однотрубной системы все радиаторы подключены к одной трубе, исполняющей роль подачи и обратки
Слабой стороной однотрубной системы является разность температур. Из-за последовательного прохождения теплоносителя биметаллические крайние батареи на контуре всегда холоднее. Вторым минусом является невозможность выровнять нагрев каждого отопительного прибора. Если на биметаллическую батарею установить регулятор, из-за последовательного подключения при регулировке температура нагрева все равно будет изменяться во всей системе.
Подключение биметаллических радиаторов отопления при двухтрубной системе
По названию уже понятно, что система предполагает использование двух труб: подачи и обратки. Каждый биметаллический прибор подключен параллельно. Такая схема обеспечивает прохождение теплоносителя одинаковой температуры по всем батареям. Вдобавок каждый радиатор можно оснастить регулятором, чтобы устанавливать оптимальный прогрев.
У двухтрубной системы биметаллические приборы обогрева подключены параллельно
Минусом считается необходимость использования большего количества труб. Однако эффективность такого отопления лучше. Вдобавок двухтрубная система в частном доме способна работать с естественной циркуляцией без насоса. Надо только выдержать уклоны трубопровода и радиаторов относительно расположения котла.
Пошаговая инструкция по установке чугунных батарей в квартире
Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.
Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.
Газосварка Уровень | Набор ключей Рулетка и карандаш |
Перфоратор |
Материалы:
- комплект батарей нужного размера;
- уплотнитель (лен или лента ФУМ);
- фурнитура (заглушки, тройники);
- кран Маевского;
- терморегулятор;
- крепежные элементы (кронштейны).
Демонтаж старого радиатора | Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты. |
Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора | Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.
|
Монтируем кронштейны и устанавливаем на них батарею | Устанавливаем кронштейны в стену.
|
Подключение батареи Байпасс | Начинаем подключение радиатора к системе отопления.
Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям! |
Финальная проверка | Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара. |
В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.
Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.
Стоит ли менять чугунные батареи на биметаллические
К вопросу замены чугунных батарей на биметаллические аналоги следует подойти с особой серьёзностью. Дело в том, что первые отопительные приборы имеют множество полезных характеристик:
- Продолжительный период эксплуатации — не менее 50 лет;
- Стойкость к коррозии;
- Возможность нагрева воздуха в помещениях при минимальной температуре теплоносителя в пределах 55 градусов;
- Высокая тепловая инерция.
Биметаллический радиатор
Как мы видим, чугунные радиаторы отопления, несмотря на их значительную массу и непрезентабельный внешний вид, прекрасно выполняют свои функции. Люди, которые меняют батареи из чугуна на биметаллические обогревательные приборы, преследуют цели замаскировать батареи в общей обстановке.
Второй причиной смены радиаторов считается автоматизация процесса отопления, очистка системы от загрязнений. Следует заметить, что в процессе эксплуатации чугунные батареи забиваются грязью, что приводит к неравномерному прогреву.
Базовый набор инструментов
Для установки радиатора своими руками подготовьте следующие инструменты:
- перфоратор;
- ключ, чтобы закручивать патрубки;
- паяльник (данный инструмент многие строительные магазины предоставляют в прокат);
- карандаш для проведения разметки;
- строительный уровень;
- болгарка;
- рулетка.
Инструменты для монтажа батареи отопления
При монтаже секций потребуется специальный ключ. Можно сделать проще и попросить у работников магазина, чтобы секции были собраны непосредственно при покупке. При самостоятельном монтаже биметаллических радиаторов для зачистки соединений не используйте напильник либо наждак.
Как соединить секции биметаллических радиаторов между собой: пошаговая технология
- Батарею положить на горизонтальную поверхность, демонтировать дополнительные компоненты: кран, термодатчик и т.п. При необходимости промыть радиаторный узел мощной струей воды, в тяжелых случаях придется использовать химсредства.
- Осмотреть резьбовые соединения на предмет сохранности. Отложения удалить при помощи наждачки.
- Проверить состояние ниппельной резьбы, она должна быть ровной, без сколов и с равномерной нарезкой.
- Чтобы нарастить радиатор, нужно приставить к нему дополнительную секцию, заранее вложив между ними прокладки.
- Используя радиаторный ключ, аккуратно закрутить ниппель, с одной стороны у него правая резьба, а с другой – правая. Благодаря этому при закручивании обе секции одновременно прижимаются друг к другу.
- Наживив резьбу, проконтролировать ровность стыков, зажать соединение до упора. На каждой секции количество оборотов ниппеля должно быть одинаковым.
Простой тест
Проверить в домашних условиях качество сборки батареи лучше сжатым воздухом. Процедура несложная, но требующая выполнения определенной подготовительной процедуры. Для этого понадобятся:
- Ниппель от бескамерного автомобильного колеса.
- Кран диаметром 15 мм и гайка-американка.
- Воздушный насос с манометром.
Со стороны наружной резьбы крана вставить ниппель и зажать его накидной гайкой-американкой. Для тестирования достаточно создать давление около 1 атмосферы. Если слышен свист воздуха, значит, не все соединения надежны – необходимо проверить состояние прокладок и фиксацию радиаторных ниппелей. Только после проверки отопительный прибор можно установить и подсоединить к системе.
Техника наращивания секций в биметаллическом радиаторе
Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.
Инструменты и материалы для выполнения работ
Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:
- дополнительные секции;
- наждачная бумага средней фракции;
- радиаторный ключ;
- гаечный или разводной ключ;
- заглушки – их должно быть 2 – с правой и левой резьбой;
- ниппели, обычно идут в комплекте с прибором отопления или его секцией;
- эластичные прокладки для установки между секциями;
- паронитовые прокладки.
Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.
Поэтапные работы по присоединению секций батареи
Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.
Теперь поэтапная сборка радиатора отопления своими руками:
Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.
Выбор места установки радиаторов
При любом способе подключения сначала устанавливают отопительные приборы с запорной арматурой, потом прокладывают трубы. Радиаторы можно устанавливать и снимать в момент резки штробы или других работ. Не следует убирать упаковочную полиэтиленовую плёнку, пока идут работы. Она защищает не только от грязи, но и случайных повреждений. Снимают полиэтилен уже когда испытывают систему.
Требования к монтажу секционных батарей указаны в техпаспорте конкретного изделия. Основные обязательные условия для любых радиаторов:
- середина прибора и окна должны совпадать;
- верхняя плоскость выставляется строго горизонтально;
- все радиаторы в помещении располагают на одной высоте;
- оставляют зазор от стены к задней стенке прибора 3 -5 см.;
- от поверхности чистового пола и подоконника до батареи минимальное расстояние 10 см.
Почему не рекомендуется поднимать высоко радиаторы? Всё очень просто: нижнее пространство комнаты не будет прогреваться. Максимальное количество секций обычно ограничивается шириной окна.
Монтаж радиатора на стену
Сначала делают перепаковку секций, устанавливают запорно-регулирующую арматуру, затем производят крепление биметаллических радиаторов к стене.
Пошаговые действия:
- К расстоянию от низа радиатора до центра верхнего соединения необходимо накинуть 10-12 см. и сделать отметку карандашом на стене.
- Начертить строго горизонтальную линию (пользуясь уровнем) через поставленную ранее отметку;
- На прочерченном векторе нужно найти центр окна.
- Далее следует определить места креплений. Для этого расстояние между ниппелями предпоследних секций прибора нужно разделить пополам. Полученные сантиметры отмеряют в обе стороны от серединки разметки и отмечают точки.
- Вертикально вниз от этих точек отмеряют расстояние, которое соответствует отрезку между центрами ниппелей секции.;
- На полученных отметках дрелью необходимо рассверлить 4 отверстия, вставить пробки и закрутить крепежи.
- Радиатор подвешивают на кронштейны.
Проверяют ещё раз горизонтальное расположение верхней линии прибора. Если возникает такая необходимость, крепёж выкручивают или закручивают. По горизонтали правильную установку можно подрегулировать подгибанием опор вверх или вниз.
От того, насколько тщательно произведены замеры и выверена горизонтальная плоскость, зависит прогрев прибора. Если в отопительной системе предусмотрена принудительная циркуляция теплоносителя, небольшие погрешности роли не сыграют.
Напольный монтаж
На пол отопительные приборы ставят, когда нет прочной стены для этих целей. Иногда оконные проёмы опускаются до самого низа, и возникает ситуация, когда батарею можно установить только на пол.
К полу радиатор крепится с помощью металлической опорной конструкции, которая напоминает букву«Н». На ней имеется поперечная планка для прикручивания к поверхности.
Есть варианта крепления:
- с помощью стального уголка;
- используя профильные трубы.
Способ монтажа на пол простейший:
- одеть снизу на радиатор два крепления, которые идут в комплекте;
- поставить прибор вместе с крепежом на постоянное место;
- сделать отметки на полу через отверстия в нижней планке (нужна помощник поддержать радиаторы);
- снять крепёж, высверлить отверстия и прикрепить опору к полу с помощью дюбелей.
Считается, что напольный монтаж не столь надежный. Однако бывают ситуации, когда альтернативным способом монтажа отопительного контура могут выступать лишь тёплые полы.
Варианты обвязки
Обвязка – это порядок подключения батареи к трубам отопления. Сегодня выпускается множество разновидностей, причем расположение коллекторов может находиться как снизу, так и сбоку. Наиболее распространено боковое подключение.
При нижнем подключении обычно не предусматривается альтернатив. Производитель жестко указывает, какой коллектор играет роль входа, какой – выхода. Если перепутать порядок подключения, батарея просто не будет греть.
Для бокового подключения существует несколько вариантов. Одностороннее — одно из наиболее распространенных, в большинстве квартир батареи подключены именно так. Используются два коллектора с одной стороны, верхний для входа теплоносителя, нижний – для выхода. Может быть реализована как при однотрубной, так и при двухтрубной схеме.
Для однотрубной схемы будут нужны два тройника, два сгона и два шаровых крана для отсечки. Для двухтрубной схемы нужны только шаровые краны, так как не нужно сооружать перемычку-байпас. Все резьбы уплотняют фум-лентой или слоем подмотки с паковочной пастой. Если имеются навыки сварки, байпас можно соорудить и без сгонов и тройников.
Диагональная обвязка подразумевает подключение ввода с одной стороны сверху, а вывода – с другой стороны снизу. Она наиболее эффективна с точки зрения КПД использования тепловой энергии. Но сделать ее может быть сложно, если подача теплоносителя в квартиру осуществляется вертикально по однотрубной схеме. Байпас здесь также нужен, как и при предыдущей схеме.
При седельном подключении размещаются снизу и ввод, и вывод. Байпас сооружать при однотрубной схеме здесь не обязательно.
При аварии магистраль перекрывается кранами и между ними вкручивается кусок трубы нужной длины, по которому восстанавливается течение теплоносителя. Но лучше все же соорудить байпас.
Особенности монтажа биметаллических радиаторов отопления
Батареи выбирают по мощности для каждой комнаты. При расчете этого параметра учитывают площадь, высоту потолка, теплопроводность стен здания и другие нюансы. Мощность радиатора зависит от количества и размера секций. Если взять для примера чугунную батарею, то по конструкции она наборная. Если при самостоятельных расчетах были допущены ошибки, количество секций можно уменьшить или увеличить.
Когда происходит монтаж биметаллических батарей, здесь нужно учесть особенность их конструкций. Такие приборы бывают секционными и цельными. В первом варианте можно изменять количество секций. С цельными радиаторами такой фокус не удастся. Если отопительный прибор неправильно подобран по мощности, его придется только целиком менять.
Биметаллические радиаторы бывают разборные, секционные, и цельные – неразборные Совет! Мощность отопительного прибора рассчитывают, придерживаясь показателя 1 кВт/10 м2. Параметр каждой батареи указан производителем в паспорте.
С завода биметаллические отопительные приборы идут в защитной пленке, что определяет еще одну особенность монтажа. Удалять упаковку не рекомендуется до окончания подключения. Пленка защищает окрашенную поверхность секций от царапин.

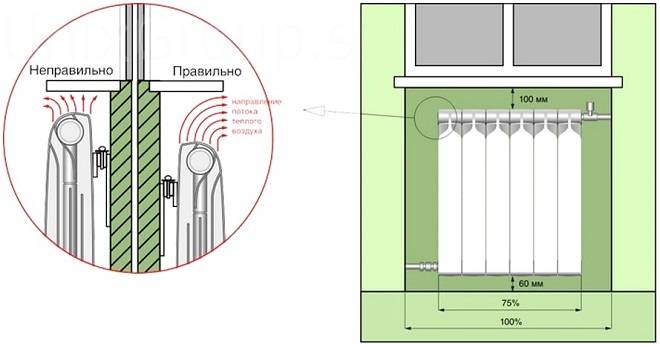

Эффективность отдачи тепла зависит от расположения радиатора
Если радиатор устанавливают под подоконником, то его располагают по центру относительно оконного проема. По всему помещению все батареи, относящиеся к одной системе отопления, устанавливают на одном уровне. Корпус биметаллического отопительного прибора имеет специальную форму, способствующую улучшению конвекции воздушных масс. Чтобы добиться эффективной теплоотдачи, радиатор устанавливают с зазорами от препятствий:
- от верхнего торца до подоконника – от 8 до 12 см;
- от нижнего торца до пола – 10 см;
- от тыльной плоскости до стенки – от 3 до 5 см.
Именно за счет соблюдения зазоров обеспечивается хорошая конвекция
Важно знать, что высоко от пола радиатор поднимать нельзя. Конвекция от этого не улучшится
Высокое расположение приведет к большой разнице температур в нижней и верхней части помещения.
Процесс наращивания
Перед тем, как нарастить батарею отопления, если она чугунная, то следует помнить, что это можно делать только после окончания отопительного сезона! Ведь для того чтобы добавить новые секции таких батарей, нужно будет полностью разбирать батареи. И если это осуществлять зимой, то всю систему необходимо будет перекрывать. А если вы живете в многоквартирном доме, вряд ли кто-то из ваших соседей согласится несколько часов провести без тепла.
Поэтому такой процесс следует отложить до теплых времен. Как нарастить радиатор отопления из чугуна? Рассмотрим процесс более детально. Нам понадобятся такие инструменты:
- Радиаторный или разводной ключи;
- Ниппели четко для чугунных радиаторов (количество зависит от секций);
- Специальные прокладки, чтобы устанавливать их между секциями.
- Боковые пробки с прокладками.
Читать дальше: Как рассчитывается потребление воды без счетчиков
Итак, перед тем, как добавить батарею отопления из чугуна, вам понадобится ее снять и разобрать. Не забудьте перед этим перекрыть воду!
Если батареи не новые, то между секциями может появиться нарост ржавчины и грязи. Чтобы надеть прокладку и соединить секции батарей, такой нарост нужно будет удалить. Это делается или наждачкой, или металлической щеткой.
Когда вы будете крепить ниппель, то следите за тем, какое положение у резьбы. Начинаем крутить ниппель слева, сначала лучше всего наживить его примерно на 1 виток слева радиатора отопления. Также поступаем и с правой стороной.
Нужно обязательно следить за тем, чтобы межсекционная прокладка размещалась только посередине ниппеля. Секции радиатора должны плотно прилегать к ниппелю. Теперь вставляем радиаторный ключ в радиатор, а разводным ключом вкручиваем ниппель в секции радиатора.
Чтобы произвести качественное наращивание батарей отопления, нужно, закрутив ниппель на три-четыре оборота, перейти к другой стороне секций. По очереди мы будем затягивать секции до тех пор, пока они не будут прилегать одна к другой очень плотно.
Теперь пришло время поставить специальные боковые пробочки для радиаторов из чугуна. Не стоит также забывать про прокладки из специального материала – паронита. Если на поверхности, на которой предполагается прокладка, будет ржавчина, его нужно тоже почистить наждачной бумагой. И только теперь можно ставить пробку. Пробки нужно плотно затянуть, применяя при этом трубный ключ.
Процесс наращивания
Перед тем, как нарастить батарею отопления, если она чугунная, то следует помнить, что это можно делать только после окончания отопительного сезона! Ведь для того чтобы добавить новые секции таких батарей, нужно будет полностью разбирать батареи. И если это осуществлять зимой, то всю систему необходимо будет перекрывать. А если вы живете в многоквартирном доме, вряд ли кто-то из ваших соседей согласится несколько часов провести без тепла.
Поэтому такой процесс следует отложить до теплых времен. Как нарастить радиатор отопления из чугуна? Рассмотрим процесс более детально. Нам понадобятся такие инструменты:
- Радиаторный или разводной ключи;
- Ниппели четко для чугунных радиаторов (количество зависит от секций);
- Специальные прокладки, чтобы устанавливать их между секциями.
- Боковые пробки с прокладками.
Итак, перед тем, как добавить батарею отопления из чугуна, вам понадобится ее снять и разобрать. Не забудьте перед этим перекрыть воду!
Инструменты для добавления новых секций чугунной батареи
Если батареи не новые, то между секциями может появиться нарост ржавчины и грязи. Чтобы надеть прокладку и соединить секции батарей, такой нарост нужно будет удалить. Это делается или наждачкой, или металлической щеткой.
Когда вы будете крепить ниппель, то следите за тем, какое положение у резьбы. Начинаем крутить ниппель слева, сначала лучше всего наживить его примерно на 1 виток слева радиатора отопления. Также поступаем и с правой стороной.
Наращенный чугунный радиатор отопления
Нужно обязательно следить за тем, чтобы межсекционная прокладка размещалась только посередине ниппеля. Секции радиатора должны плотно прилегать к ниппелю. Теперь вставляем радиаторный ключ в радиатор, а разводным ключом вкручиваем ниппель в секции радиатора.
Чтобы произвести качественное наращивание батарей отопления, нужно, закрутив ниппель на три-четыре оборота, перейти к другой стороне секций. По очереди мы будем затягивать секции до тех пор, пока они не будут прилегать одна к другой очень плотно.
Теперь пришло время поставить специальные боковые пробочки для радиаторов из чугуна. Не стоит также забывать про прокладки из специального материала – паронита. Если на поверхности, на которой предполагается прокладка, будет ржавчина, его нужно тоже почистить наждачной бумагой. И только теперь можно ставить пробку. Пробки нужно плотно затянуть, применяя при этом трубный ключ.
Где будем размещать?
Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.
Выбор оптимального места для радиатора
Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.
При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.
Это интересно: Гидроизоляция ванной комнаты — изучаем подробно
